Simu T3.5 AUTO User manual

Installation
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Câblage
2
- Perçage du tube :
- Préconisations :
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L’utilisation de verrous EASYLINK ainsi que de butées sur lame finale sont nécessaires au bon fonctionnement du moteur (arrêt du
moteur en position haute et basse).
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s’adresser au fabri-
quant de volet roulant ou à SIMU.
Mise en service du moteur
3
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des fins de courses haut et bas.
- La fonction “arrêt sur obstacle” devient active.
Effacement des réglages automatiques
4
Dans le cas d’une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure suivante :
- Effectuer trois appuis successifs d’une durée de 1s chacun sur la touche montée. Le moteur effectue une brêve rotation à chaque appui.
- Effectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d’une durée de 1s (le moteur effectue une brêve rotation à chaque appui) et le
troisième d’une durée de 2s (le moteur effectue deux rotations successives dans le même sens).
- Il est conseillé d’effectuer ces deux cycles ouverture/fermeture dès l’installation du produit.
- Pour une information plus complète, merci de consulter le cahier Technique SIMU “GAMME AUTO”
- Montage :
UTILISATION OBLIGATOIRE
EASYLINK
1/1
T3.5 AUTO
230V - 50Hz
N
PE
L
Bleu
Marron
Noir
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Lire attentivement cette notice avant
toute utilisation.
5062273A
FR T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Par la présente SIMU déclare que l’appareil “T3.5 AUTO” est conforme aux exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/CE. Une déclaration de conformité est mise à votre disposition à l’adresse internet : www.simu.fr, rubrique “Normes”.
Utilisable en UE, CH

Installation
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Wiring
2
- Drilling of the tube:
- Recommendations:
- The motor torque must be selected according to the shutter’s characteristics. Do not oversize the operator.
- The use of automatic locking devices EASYLINK and stops on the final slat is mandatory in order to ensure proper working of the
motor.
- To receive information regarding the compatibility of the motor and the roller shutter or/and accessories, contact the roller shutter
manufacturer or SIMU.
Power up of the operator
3
After the first two consecutive opening and closing of the shutter :
- The motor memorizes automatically the end limit ( up and down) positions.
- The “stop on obstacle” function is activated.
Cancelling the automatic settings
4
In the case of a new installation with this operator, it is advised to reset the motor according to the following procedure:
- Press 3 consecutive times, for 1s each time, on the UP key. The motor runs briefly at each press.
- Press 3 consecutive times on the DOWN key. The first two press for 1s (the motor runs briefly at each press) and the third press for 2s. The motor runs twice in
the same direction.
- It is advised to carry out these two opening/closing cycles as soon as the product is installed.
- For any further information, please consult the SIMU technical leaflet “AUTO RANGE”.
- Assembly :
MANDATORY
EASYLINK
1/1
Blue
Brown
Black
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Read carefully these instructions
before any use.
5062273A
GB T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Hereby, SIMU, declares that this equipment “T3.5 AUTO” is in compliance with the essential requirements and other relevant provision of
Directive 1999/5/EC. A declaration of Conformity is available at the web address: www.simu.fr, heading “Normes”. Usable in UE, CH

Installation
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Elektrischer Anschluss
2
- Bohrungen in der Welle:
Vorraussetzung:
- Das Drehmoment des Motors muss passend zum Rollladen ausgewählt werden. Keinen zu starken Motor verwenden.
- Die Verwendung von festen Wellenverbindern/Hochschiebesicherung EASYLINK, sowie Stopper oder Winkelendschiene ist zwin-
gend erforderlich.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden Sie sich an den
Rollladen-Hersteller oder SIMU.
Inbetriebnahme des Motors
3
Nachdem der Rollladen zweimal vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten)
- Die Hinderniserkennung ist aktiviert.
Erfassung der automatischen Einstellungen
4
Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die AUF Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die AB Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor fährt zweimal in die gleiche Richtung
- Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
- Alle weiteren Informationen finden Sie in der technischen Beiblatt “AUTO RANGE” von SIMU.
- Montage:
Unbedingt erforderlich
EASYLINK
1/1
Blau
Braun
Schwarz
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Bitte gründlich vor dem Einbau lesen.
5062273A
DE T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Hiermit erklärt SIMU, dass sich dieses Produkt “T3.5 AUTO” in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Eine Erklärung der Konformität kann auf der WEB-Site : www.simu.fr, unter
Abschnitt “Normes” abgerufen werden. verwendbar in UE, CH

Installatie
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Bekabeling
2
- Het Boren van de gaten :
- Adviezen :
- Het koppel moet naar gelang de kenmerken van het rolluik worden geselecteerd, de motor mag niet overmatig worden gedimensioneerd.
- Het gebruik van de grendel EASYLINK evenals de aanslagen op eindlat is nodig voor de goede werking van de motor (stilstand van de motor in
hoge en lage stand).
- Voor informatie over de geschiktheid van de motor voor het rolluik en de accessoires raadpleegt u de fabrikant van de rolluik of SIMU.
Inzet in dienst van de motor
3
Na de twee eerste keren van achtereenvolgens compleet openen en sluiten van het rolluik:
- Memoriseert de motor automatisch de standen van de hoge en lage keerpunten.
- Wordt de functie “stop bij obstakel” actief.
Wissen van de automatische instellingen
4
Bij een nieuwe installatie met deze motor is het raadzaam de motor opnieuw te initialiseren met de volgende procedure:
- Druk achtereenvolgens drie keer 1 sec op de toets omhoog. De motor geeft bij elke druk een korte draai.
- Druk achtereenvolgens drie keer op de toets omlaag. Druk de eerste twee keer 1 sec (de motor geeft bij elke druk een korte draai) en de derde keer 2 sec (de
motor geeft achtereenvolgens twee keer een draai in dezelfde richting).
- Het is raadzaam deze beide cycli openen/sluiten direct na de installatie van het product uit te voeren.
- Voor aanvullende informatie kunt u de technische brochure SIMU “AUTO RANGE” opvragen.
- Montage :
VERPLICHT GEBRUIK
EASYLINK
1/1
Blauw
Bruin
Zwart
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Deze handleiding aandachtig
doorlezen alvorens het systeem te
gebruiken.
5062273A
NL T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Hierbij verklaart SIMU dat het toestel “T3.5 AUTO” overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn
1999/5/EG. Een conformiteitsverklaring staat ter beschikking op het internetadres : www.simu.fr, onder de rubriek “Normes”.
Bruikbaar in UE, CH

Instalación
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Cableado
2
- Perforación del tubo:
- Consejos :
- El par debe seleccionarse en función de las características de la persiana arrollable, no sobredimensionar el motor.
- El uso de cerrojo EASYLINK, así como de topes en lámina final son necesarios para el buen funcionamiento del motor (parada del
motor en posición alta y baja).
- Para obtener más informacíon sobre la compatibilidad del motor con la persiana enrollable y sus accesorios, diríjase al fabricante
de la misma o a SIMU.
Puesta en servicio del motor
3
Después de abrir y cerrar dos veces consecutivas y por completo la persiana arrollable:
- El motor memoriza automáticamente la posición de los limitadores de carrera alta y baja.
- La función “parada en obstáculo” se activa.
Borrado de los ajustes automáticos
4
En caso de una nueva instalación con este motor, se recomienda reinicializar el motor conforme al siguiente procedimiento:
- Pulsar tres veces seguidas la tecla flecha ascendente durante 1 s. El motor efectúa una breve rotación cada vez que se pulsa la tecla.
- Pulsar tres veces seguidas la tecla flecha descendente. Las dos primeras pulsaciones durante 1s (el motor efectúa una breve rotación cada vez que se pulsa la
tecla) y la tercera durante 2s (el motor efectúa dos rotaciones sucesivas en el mismo sentido).
- Se recomienda efectuar estos dos ciclos apertura / cierre una vez instalado el producto.
- Para una información más completa, consultar el pliego técnico SIMU “AUTO RANGE”.
- Montaje :
EASYLINK
UTILIZACIÓN OBLIGATORIA
1/1
Azul
Marrón
Negro
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
leer atentamente este folleto
antes de cualquier utilización.
5062273A
ES T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
SIMU declara que este producto “T3.5 AUTO” está conforme con los requisitos esenciales y otras disposiciones de la directiva 1999/5/CE. Una
declaración de conformidad se encuentra disponíble en internet : www.simu.fr, Rubrica “Normes”. Utilisación en UE, CE

Instalação
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Ligações
2
- Furação do tubo :
- Recomendações :
- O binário deve ser seleccionado em função das características dos estores de enrolar, o motor não deve ser sobre-dimensionado.
- A utilização de um tirante EASYLINK e de batentes na base, é necessária ao bom funcionamento do motor (paragem do motor
nas posições superior e inferior).
- Para obter informações quanto à compatibilidade do motor com o estore e acessórios, consultaro ao fabricante do estore ou à
SIMU.
Memorização dos fins de curso
3
Após as duas primeiras aberturas e os dois primeiros fechos consecutivos e completos do estore de enrolar:
- O motor memoriza automaticamente as posições de fim de curso superior e inferior.
- A função “paragem sobre obstáculo” torna-se activa.
Cancelamento dos fins de curso
4
Em caso de uma nova instalação com este motor, aconselhamos reinicializar o motor conforme o procedimento seguinte:
- Efectuar três pressões sucessivas com uma duração de 1 s cada uma na tecla de subida. O motor efectua uma breve rotação a cada pressão.
- Efectuar três pressões sucessivas na tecla de descida. As duas primeiras pressões com uma duração de 1 s (o motor efectua uma breve rotação a cada pressão) e
a terceira com uma duração de 2 s (o motor efectua duas rotações sucessivas no mesmo sentido).
- Recomendamos efectuar estes dois ciclos de abertura/fecho desde a instalação do produto.
- Para informações mais completas, consultar o catálogo técnico SIMU “AUTO RANGE”.
- Montagem :
UTILIZAÇÃO OBRIGATÓRIA
EASYLINK
1/1
Azul
Castanho
Nero
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Ler atentamente estas instruções antes
de proceder a qualquer utilização.
5062273A
PT T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
SIMU declara que este producto “T3.5 AUTO” está conforme con los requisitos esenciales y otras disposiciones
de la directiva 1999/5/CE. Una declaración de conformidad se encuentra disponíble en internet : www.simu.fr, Rubrica “Normes”. Utilisável
nos UE, CH

Instalacja
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Okablowanie
2
- Wykonywanie otworów w rurze nawojowej :
- Zalecenia :
- Moment obrotowy musi by! dobrany do w"aÊciwoÊci rolety – nie stosowa! zbyt du×ego silnika.
- Aby nap#d pracowa! prawid"owo (wy"àczenie nap#du w po"o×eniu górnym i dolnym), nale×y stosowa! blokady EASYLINK
oraz ograniczniki na koƒcowej listwie.
- W celu uzyskania informacji dotyczàcych zgodnoÊcí nap#du z roletà i elementami dodatkowymi nale×y zwróci! si# do produ-
centa rolety lub do firmy SIMU.
Uruchromienie
3
Po dwóch pierwszych pe!nych cyklach otwierania i zamykania rolety:
- Nap#d automatycznie zapami#tuje górnà i dolnà pozycj# ko
ƒ cowà.
- Funkcja “zatrzymanie na przeszkodzie” musi by! w"àczona.
Kasowanie ustawieƒ automatycznych
4
W przypadku nowej instalacji z u×yciem tego silnika, zaleca si" zresetowa# silnik zgodnie z poni×szà procedurà:
- Nacisnà! trzy razy z rz#du przycisk podnoszenia, przytrzymujàc go wciÊni#tego za ka×dym razem przez 1 s.
- Nacisnà! trzykrotnie przycisk opuszczania. Dwa naciÊni#cia o d"ugoÊci 1 s (po ka×dym naciÊni#ciu silnik wykonuje krótki obrót) i trzecie o d"ugoÊci 2s
(nap#d wykonuje dwa obroty z rz#du w jednym kierunku).
- Zaraz po zamontowaniu urzàdzenia, zaleca si" wykona# dwa pe!ne cykle otwierania /zamykania.
- Aby uzyska! dodatkowe informacje, prosimy o zapoznanie si# z dokumentacjà technicznà SIMU “AUTO RANGE”
- Monta×
EASYLINK
1/1
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Przed ka×dym u×yciem uwa×nie
przeczyta! t# instrukcj#.
5062273A
PL T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Firma SIMU oÊwiadcza niniejszym, ×e urzàdzenie “T3.5 AUTO” jest zgodne z istotnymi wymaganiami oraz innymi odnoÊnymi
postanowieniami dyrektywy 1999/5/CE. Deklaracja zgodnoÊci jest do Paƒstwa dyspozycji na stronie internetowej : www.simu.fr, rubryka
“Normy”. Mo×e on by! u×ytkowany w krajach Unii Europejskiej, w Szwajcarii.

Montáž :
Ø min.
(mm)
A
(mm)
L1
(mm)
L2
(mm)
A
Ø4,2
L2
L1
29
Ø38,2
T3.5 AUTO 230V 50Hz
37
37
4
9 -13
433
473
457
497
470
510
1
Kabeláž
2

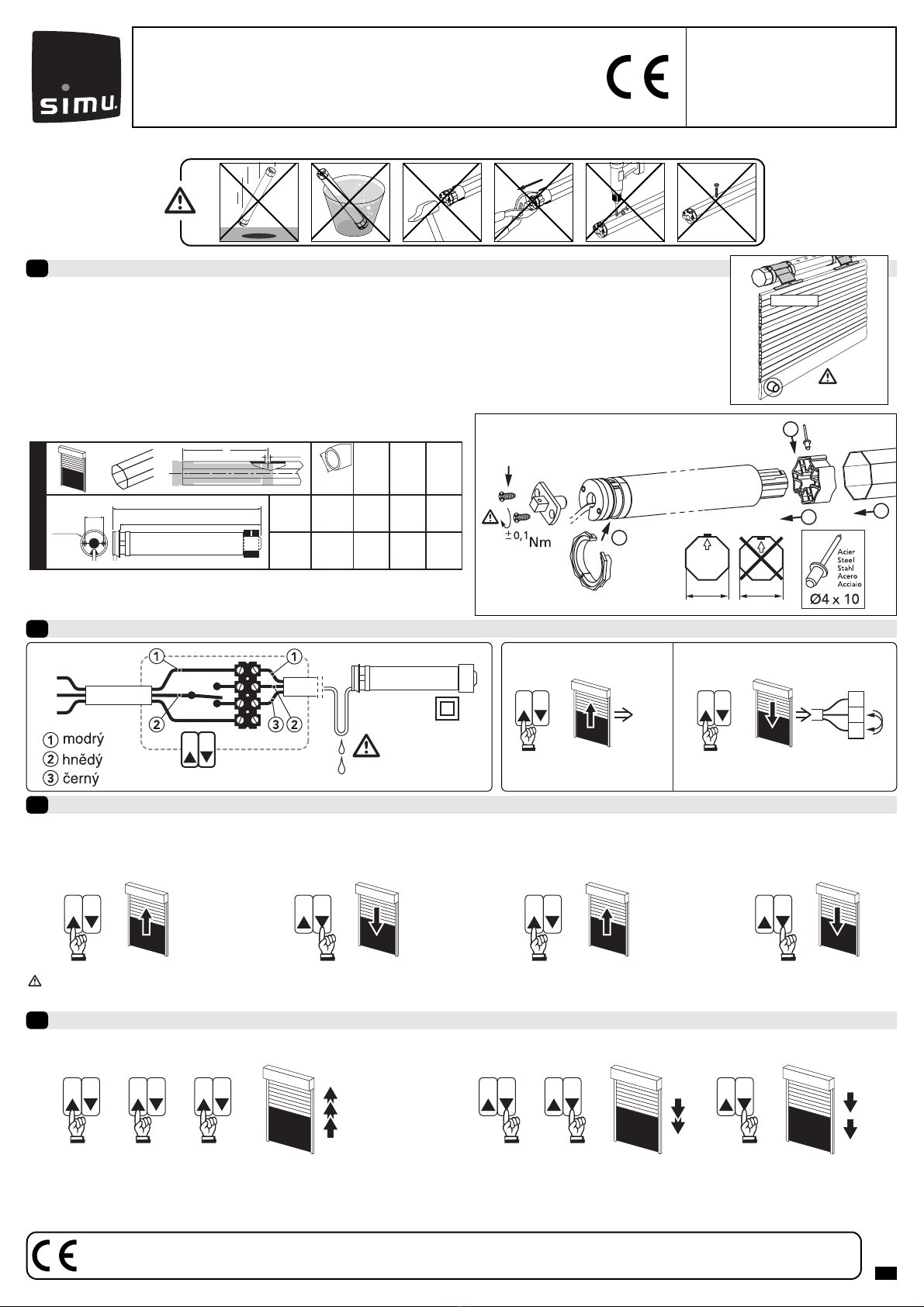

- Píprava montážních otvorÛ v hídeli:
- Doporu$ení:
- Výkon musí být zvolen podle charakteristik rolety. Nepetûžujte motor.
- Používání závûsÛ EASYLINK a zarážek na poslední lamele je nezbytné pro správné fungování motoru (zastavení motoru v
horní ãi dolní pozici).
- Pro získání potebných informací o vhodnosti použiti pohonu pro danou roletu se obraÈte na spoleãnost SIMU s.r.o.
Uvedení do provozu motoru
3
Po prvních dvou po sobû jdoucích a kompletních otevení a zavení rolety:
- Motor si automaticky zapamatuje horní a dolní koncovou polohu.
- Aktivuje se funkce “zastavit na pekážce”.
Vymazání automatických nastavení
4
V pípadû nového namontování s tímto motorem je doporu$eno nastavit motor znovu podle následujícího postupu:
- Stisknûte tikrát po sobû tlaãítko nahoru, pokaždé po dobu 1 s. Motor se krátce otoãí pi každém stisknutí.
- Stisknûte tikrát po sobû tlaãítko dolu. První dvû stisknutí po dobu 1 s (motor se krátce otoãí pi každém stisknutí) a tetí po dobu 2s (motor se otoãí dvakrát
po sobû ve stejném smûru).
- Je doporu$eno provést tyto dva cykly otevení/zavení hned po namontování výrobku.
- Další informace jsou uvedeny v technikém prospektu SIMU “AUTO RANGE”
- Montáž :
EASYLINK
POVINNÉ
1/1
T3.5 AUTO
230V - 50Hz
N
PE
L
>>
OK
>>
1
2
3
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
>> >> >> >>
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Peãtûte si pozornû návod.
5062273A
CZ T3.5 AUTO
1
2 3
4
PLASTITE FXS N7\7X12 ZING
1,2
40
OK
40
Spoleãnost SIMU tímto prohlašuje, že pístroje “T3.5 AUTO“ odpovídají hlavním požadavkÛm a základním pedpisÛm evropské smûrnice
1999/5/CE. Podrobné informace najdete na internetové adrese : www.simu.fr,stránka “Normy”. Používání povoleno v UE, CH
