Sirius Satellite Radio Essence S-DD 16 Quick start guide

ESSENCE
S-DD 16
ISTRUZIONI PER INSTALLAZIONE USO E MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE INSTRUCTION
INSTRUÇÕES DE INSTALAÇÃO USO E MANUTENÇÃO
УСТАНОВКА, ИСПОЛЬЗОВАНИЕ И УХОД

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un
normale riuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di
apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato,
si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero
derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufcio comunale, il servizio locale di smaltimento riuti o il negozio in cui è
stato acquistato il prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Europea
2012/19/EC sui riuti da apparecchiature elettriche ed elettroniche (WEEE).
The symbol on the product or on its packaging indicates that this product may not be treated as household
waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more detailed information about recycling of this product,
please contact your local city ofce, your household waste disposal service or the shop where you pur-
chased the product. This appliance is marked according to the European directive 2012/19/EC on waste
electrical and electronic equipment (WEEE).
O símbolo no produto ou na embalagem indica que este produto não deve ser tratado como lixo domé-
stico normal, mas deve ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e
eletrónicos. Assegurando-se que este produto é correctamente depositado, irá ajudar a evitar potenciais
consequências negativas para o ambiente e para a saúde humana, que poderiam derivar de uma elimi-
nação inadequada do produto. Para obter informações mais detalhadas sobre a reciclagem deste pro-
duto, entre em contato com o serviço local de eliminação de resíduos ou a loja onde adquiriu o produto.
Este eletrodoméstico está classicado de acordo com a Directiva Europeia 2012/19/CE sobre resíduos
de equipamentos eléctricos e electrónicos (REEE).
3
ESSENCE
Данный символ на упаковке изделия означает, что данный товар нельзя утилизировать
вместе с бытовыми отходами. Его необходимо передать в специальный пункт приема для
переработки электрического и электронного оборудования. Ненадлежащее обращение с этим
видом отходов может оказывать негативное влияние на окружающую среду и здоровье по
причине содержания в электрическом и электронном оборудовании опасных веществ. В то же
время правильная утилизация этой продукции способствует эффективному использованию
природных ресурсов. Для получения дополнительной информации о местах утилизации
оборудования свяжитесь с региональным представительством, организацией по переработке
отходов, сертифицированной структурой WEEE или с местной службой утилизации отходов.
Данный прибор маркирован в соответствии с Европейской директивой 2012/19/ EC по
утилизации отходов электрического и электронного оборудования (WEEE).

IT
4ESSENCE
Conservare le presenti istruzioni d’uso con l’ap-
parecchio. Se l’apparecchio dovesse essere ven-
duto o ceduto ad altri, assicurarsi che esso sia
accompagnato dalle presenti istruzioni. Vi ringra-
ziamo di prendere nota di questi consigli prima
di installare e utilizzare l’apparecchio. Essi sono
stati redatti per la sicurezza personale vostra e
altrui.
ALL’ATTENZIONE
DELL’UTENTE
AVVERTENZA
● Aerare adeguatamente l’ambiente in caso di fun-
zionamento simultaneo della cappa con altri ap-
precchi alimentati da una fonte di energia diversa
da quella elettrica e ciò perché la cappa non aspiri
dei gas combusti.
● La frittura effettuata sotto l’apparecchio deve
essere oggetto di attenzione costante perché gli
oli e i grassi a temperatura molto elevata possono
incendiarsi.
Rispettare la frequenza di pulizia e di sostituzione
dei ltri. Gli accumuli di deposito di grasso rischia-
no di provocare un incendio.
● Non è autorizzato l’uso su un piano cottura ali-
mentato a legna, carbone o comunque piani cot-
tura con potenza tale da danneggiare il prodotto.
Per la pulizia della vostra cappa, non utilizzare mai
apparecchi a vapore o ad alta pressione (norme
relative alla sicurezza elettrica).
● Non utilizzare mai la cappa senza ltri antigras-
so.
ATTENZIONE: Questo apparecchio non è stato
concepito per i fornelli a gas.
Nell’intento costante di migliorare i nostri prodotti,
ci riserviamo il diritto di apportare alle loro carat-
teristiche tecniche, funzionali o estetiche tutte le
modiche derivanti dalla loro evoluzione.
Nel caso di versione esternal motor, per il normale
funzionamento del downdraft è necessario utiliz-
zare un gruppo aspirante (motore esterno) della
stessa casa produttrice.
L’aria raccolta non deve essere convogliata in un
condotto usato per lo scarico di fumi di apparecchi
alimentati con energia diversa da quella elettrica
(impianti di riscaldamento centralizzati ecc:).
Per lo scarico dell’aria da evacuare rispettare le
prescrizioni delle autorità competenti.
ISTRUZIONI DI SICUREZZA
Queste cappe sono state progettate per l’utilizzo in
ambiente domestico da parte di utenti privati.
L’apparecchio deve essere usato da persone
adulte. Sorvegliate che i bambini non vengano a
contatto con il prodotto o non lo utilizzino come
giocattolo. Assicuratevi inoltre che essi non ne
manipolino i comandi.
● Alla consegna dell’apparecchio visionare l’im-
ballaggio e vericare il suo aspetto generale.
Eseguire le eventuali osservazioni scrivendole sul
buono di consegna di cui conserverete una copia.
Il vostro apparecchio è destinato al normale uso
domestico.
Non va utilizzato per uso commerciale o industria-
le o per altri scopi diversi da quelli per cui è stato
progettato.
● Per conseguenze o danni derivati da una errata
installazione o errato utilizzo dell’apparecchio, la
ditta fornitrice non risponderà di alcuna garanzia.
● Non modicare né cercare di modicare mai le
caratteristiche di questo apparecchio. Ciò costitui-
rebbe un pericolo.
Le riparazioni dovranno essere effettuate esclusi-
vamente da uno specialista autorizzato.
Scollegare sempre la cappa prima di procedere
alle operazioni di pulizia o alla sua manutenzione.
L’apparecchio è già predisposto sia per la versione
ltrante sia per la versione aspirante.

IT
DESCRIZIONE APPARECCHIO ..............................................................................................6
COME INSTALLARE IL PRODOTTO .......................................................................................7
Smontaggio del ltro Antigrasso, montaggio del ltro carbone ...............................................8
Connessione elettrica della cappa ..........................................................................................8
COME FUNZIONA LA CAPPA ................................................................................................10
PULIZIA E MANUTENZIONE DEL PRODOTTO .....................................................................11
ANOMALIE DI FUNZIONAMENTO ........................................................................................12
SERVIZIO DI ASSISTENZA POST VENDITA .........................................................................12
INDICE
5
ESSENCE

DESCRIZIONE
DELL’APPARECCHIO
IT
6ESSENCE
USCITA ARIA POSTERIORE
(Raccordi forniti in dotazione)
USCITA ARIA INFERIORE
(Tubo fornito in dotazione)

IT
Prima di procedere nell’installazione dell’ap-
parecchio vericare che tutti i componenti non
siano danneggiati, in caso contrario contattare
il rivenditore e non proseguire con l’installa-
zione.
Prima dell’installazione del downdraft, rimuo-
vere le parti d’imballo.
Inoltre leggere attentamente tutte le istruzioni
di seguito riportate.
● Utilizzare un tubo di evacuazione aria che
abbia la lunghezza massima non superiore a
5 metri.
● Limitare il numero di curve nella canalizza-
zione poiché ogni curva riduce l’efcienza di
aspirazione equiparata a 1 metro lineare. (Es:
se si utilizzano n°2 curve a 90°, la lunghezza
della canalizzazione non dovrebbe superare i
3 metri di lunghezza).
● Evitare cambiamenti drastici di direzione.
● Utilizzare un condotto con diametro da
150mm costante per tutta la lunghezza.
● Utilizzare un condotto di materiale approva-
to normativamente.
Per il mancato rispetto delle precedenti istru-
zioni la ditta fornitrice non risponderà per pro-
blemi di portata o rumorosità e nessuna ga-
ranzia sarà prestata.
Prima di effettuare il foro controllare che nel-
la parte interna del mobile, in corrispondenza
della zona di alloggio del prodotto, non sia
presente la struttura del mobile o altri parti-
colari che potrebbero creare problemi per la
corretta installazione. Vericare che gli in-
gombri del prodotto e del piano cottura siano
compatibili con il mobile e quindi sia fattibile
l’installazione.
Effettuare nella parte posteriore del piano cot-
tura, un foro rettangolare delle dimensioni di
102x832.
Installare il prodotto nel foro praticato, inse-
rendolo da sopra (Fig. 1).
COME INSTALLARE
IL PRODOTTO
7
ESSENCE
1.
2.
3.
4.
Fissare il prodotto all’interno del mobile utiliz-
zando le apposite staffe in dotazione.
Procedere al montaggio delle staffe ai lati del
prodotto, negli appositi agganci, come mo-
strato in g.2.
Successivamente avvitare la vite, come da
g.3, al ne di assicurare il prodotto al mobile.
Prima di stringere le viti assicurarsi che il pro-
dotto sia perfettamente in piano.

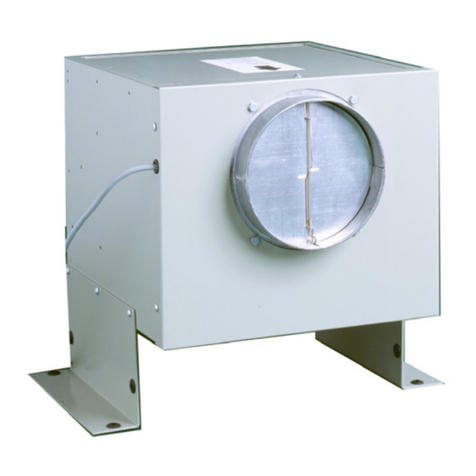

Posizionare il gruppo aspirante (motore ester-
no) e disporre il condotto di evacuazione
dell’aria di scarico. Procedere al montaggio
della canalizzazione uscita aria tra il motore
esterno e il prodotto.
Vedi gli schemi di installazione:
con SEM1 o SEM2 gura 9;
con SEM10 gura 10;
Nel caso di installazione con SEM1 o SEM2
consigliamo di utilizzare i raccordi e le tubatu-
re fornite con il KIT DI INSTALLAZIONE (vedi
g. 9).
Selezionare l’uscita aria tra le due possibilità
inferiore o posteriore ed installare il raccor-
do in dotazione. Nel caso si intenda usufru-
ire dell’uscita aria posteriore, di dovrà prima
rimuovere la angia dal prodotto, installare il
prodotto nel mobile quindi ripristinare la an-
gia come da gura 4.
Posizionare la scatola metallica contenente i
componenti elettronici in una zona facilmen-
te accessibile per eventuali interventi di assi-
stenza collegando i connettori (g. 5).
Collegare il cavo del gruppo motore nell’ap-
posita morsettiera presente nella scatola in
palstica indicata in g. 6.
Collegare il prodotto alla rete elettrica.
Dopo aver completato l’installazione e dopo
aver collegato il prodotto alla rete elettrica
azionare il prodotto come indicato nel capitolo
funzionamento. Installare quindi i ltri carbo-
ne, in caso di versione ltrante (i ltri carbone
vengono forniti separatamente, con apposito
kit), quindi installare i ltri antigrasso (vedi g.
7).
5.
6.
7.
8.
9.
10.

IT
UTILIZZO
La presente cappa è stata progettata per aspirare i
fumi, i grassi e i vapori di cottura. E’ realizzata per
poter essere utilizzata sia in versione con scarico
all’esterno che in versione ltrante.
Versione con scarico all’esterno
La cappa può essere i nstallata in versione con
scarico verso l’esterno dell’abitazione, in questo
caso procedere all’applicazione del canale di eva-
cuazione no all’esterno (tubi di evacuazione non
forniti.)
Versione ltrante
Nel caso in cui lo scarico dei fumi e dei vapori ver-
so l’esterno non fosse possibile, si può utilizzare la
cappa nella versione ltrante.
Per fare ciò, bisogna installare i ltri carbone.
L’aria riciclata deve essere convogliata all’esterno
del mobile.
ATTENZIONE
L’installazione deve essere conforme alle
norme vigenti in materia di ventilazione degli
ambienti chiusi. In particolare, l’aria evacuata,
non deve essere convogliata in un condotto
utilizzato per lo scarico dei fumi o di apparec-
chi che utilizzano gas o altro combustibile.
L’utilizzo di condotti non più in uso non è pos-
sibile, salvo parere favorevole di un tecnico
qualicato.
SMONTAGGIO DEL FILTRO ANTIGRASSO,
MONTAGGIO DEL FILTRO CARBONE
Il montaggio e smontaggio dei ltri antigrasso e dei
ltri carbone va effettuato con il downdraft in posi-
zione aperta. Per questo, azionare l’apertura del
vetro come indicato dal capitolo funzionamento.
Inerire i ltri antigrasso come da gura 4, nel caso
siano necessari i ltri carbone, installarli prima dei
ltri antigrasso come da gura 7.
Posizionare la scatola metallica contenente i
componenti elettronici ad una distanza di 65
cm dal punto di aspirazione della cappa.
CONNESSIONE ELETTRICA
DELLA CAPPA
AVVERTENZA
Vi raccomandiamo di installare la scatola me-
tallica contenente i componenti elettronici
almeno a 10 cm dal suolo e ad una distanza
sufciente da tutte le fonti di calore (es: lato
di un forno, o piano cottura).
NOTA
Quest’apparecchio è dotato di un cavo di ali-
mentazione H05 VVF a 3 conduttori da 0,75
mm2 (neutro, fase e terra). Esso deve esser
allacciato ad una rete a 220 – 240 V monofase
per mezzo di una presa di corrente normaliz-
zata CEI 60083 che dovrà rimanere accessi-
bile dopo l’installazione, conformemente alle
norme per l’installazione stessa. Si declina
ogni responsabilità in caso di incidente cau-
sato da una mancata messa a terra o da una
messa a terra non corretta. L’apparecchio
deve essere alimentato mediante un disposi-
tivo di protezione differenziale (RCD) avente
una corrente residua nominale non superiore
a 30mA. Se il cavo d’alimentazione è danneg-
giato chiamare l’assistenza postvendita per
evitare ogni rischio.
ATTENZIONE
8ESSENCE

IT
9
ESSENCE
L’allacciamento del Downdraft alla rete elettri-
ca deve essere effettuato da personale tecni-
co qualicato e specializzato.
Il Downdraft deve essere allacciato ad una
rete elettrica correttamente predisposta ed
installata. L’impianto elettrico deve essere a
norma VDE0100.
AVVERTENZA
Se la cappa dovesse presentare qualche ano-
malia scollegate l’apparecchio oppure rimuo-
vete il fusibile corrispondente alla linea di
scollegamento dell’apparecchio.
PERICOLO
Se l’apparecchio non è provvisto di spina o se al
termine dell’installazione questa non è facilmente
accessibile è necessario prevedere un dispositivo
di separazione del prodotto dalla rete elettrica che
abbia una distanza di apertura dei contatti di tutti i
poli di almeno 3 mm.
COLLEGAMENTO ELETTRICO
Il presente apparecchio è conforme alle Di-
rettive Europee 2006/95/CE (Direttive Basse
Tensione) e 2004/108/CE (Compatibilità Elet-
tromagnetica).
NOTA
Al momento dell’installazione e delle operazioni
di manutenzione l’apparecchio deve essere scol-
legato dalla rete elettrica, i fusibili devono essere
staccati o rimossi.
Vericare che:
• La potenza sia sufciente.
• Le linee di aliment azione siano in buono
stato.
• Il diametro dei cavi sia conforme alle norme
di installazione.

IT
Pulsantiera (g. 8)
A: Temporizzatore 10 minuti, trascorsi i quali il
motore di aspirazione verrà spento ed il frontale
chiuso.
L’impostazione delle funzione viene segnalata dal
lampeggio dell’indicatore di velocità (B).
B: Indicatore della velocità del motore di aspira-
zione.
Il led emmette quattro diverse colorazioni, a se-
conda della velocità impostata.
Prima velocità colore : BIANCO
Seconda velocità colore : VERDE
Terza velocità colore : BLU
Quarta velocità colore : ROSSO
C: il tasto è attivo solo con frontale aperto (45°
90°). Ad ogni selezione della funzione si ha un in-
cremento della velocità del motore di aspirazione,
no ad arrivare alla IV velocità.
D: il tasto è attivo solo con frontale aperto (45°
90°). Ad ogni selezione della funzione si ha un de-
cremento della velocità del motore di aspirazione,
no ad arrivare alla I velocità.
E: a prodotto spento, al primo tocco avvia
l’apertura del frontale no a raggiungere l’aper-
tura intermedia di 45°, raggiunta l’apertura in-
termedia viene automaticamente impostata la
II° velocità, del motore di aspirazione.
Premendo ulteriormente il tasto si avvia l’aper-
tura completa (90°) del frontale, mantenendo
invariata la velocità del motore di aspirazione.
Premendo ulteriormente il tasto si arresta il
motore di aspirazione e si richiude completa-
mente il frontale.
COME
FUNZIONA LA CAPPA
- Con frontale aperto a 45°, tenendo premuto il ta-
sto E per 3 secondi consecutivi, il frontale si chiude
ed il motore di aspirazione si spegne.
- Con frontale chiuso, tenendo premuto il tasto E
per 3 secondi consecutivi, il frontale si apre a 90°
ed il motore di aspirazione si attiva alla II velocità.
TEMPORIZZAZIONI
Con l’entrata in vigore dal 1° Gennaio 2014 dei
nuovi regolamenti della Commissione Europea
EU65 “Energy label” e EU66 “ Ecodesign”, ab-
biamo reso conforme i prodotti in base ai requisiti
richiesti.
Tutti i modelli nelle versioni energy label dispon-
gono di una elettronica, con funzioni di temporiz-
zazione delle velocità di aspirazione, superiore a
650m3/h.
In effetti i modelli con motore a bordo, con por-
tata massima superiore a 650m3/h, prevedono la
IVa velocità temporizzata dopo 6 minuti di funzio-
namento, Trascorsi i tempi di cui sopra il motore
di aspirazione passa alla IIIa velocità in maniera
automatica.
I prodotti in versione external motor, vengono ab-
binati soltanto con motori remoti dove, come per la
versione con motore a bordo, vengono temporiz-
zate le velocità con portate superiori a 650m3/h.
(Vedi istruzioni riportate nei motori remoti)
I motori remoti, che hanno una portata superiore a
650m3/h sia alla IVa che alla IIIa velocità, vengono
automaticamente temporizzate come segue: dalla
IVa velocità, dopo 6 minuti di funzionamento passa
automaticamente alla II velocità.
Se il prodotto viene impostato alla IIIa velocità,
passa automaticamente alla II velocità dopo 7
minuti. Resta comunque possibile modicare le
velocità in uso.
Il prodotto in modalità stand-by ha un consumo in-
feriore a 0.5W.
Altre funzioni:
Spegnimento automatico:
Dopo 4 ore di funzionamento ininterrotto dall’ulti-
ma impostazione, l’apparecchio si spegne auto-
maticamente.
10 ESSENCE

IT
Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un apparecchio nel
corso del tempo.
PULIZIA E MANUTENZIONE
DEL PRODOTTO
11
ESSENCE
La cappa dovrà essere scollegata dall’alimentazione elettrica, prima di rimuovere i ltri metallici.
Dopo la pulizia, bisogna ricollocare i ltri metallici come da istruzioni.
ATTENZIONE
MANUTENZIONE COME PROCEDERE? PRODOTTI / ACCESSORI
DA UTILIZZARE
Supercie esterna
e accessori
Non utilizzare in nessun caso pagliet-
te metalliche, prodotti abrasivi o spaz-
zole troppo dure.
Per la pulizia della supercie esterna
della cappa e dello schermo del vano
lampada, utilizzare esclusivamente
detergenti per uso domestico repe-
ribili in commercio diluiti in acqua,
quindi sciacquare con acqua pulita
e asciugare con un panno morbido.
Filtro cartuccia
a carrello aperto
Filtro a carbone
Dopo 30 ore di funzionamento il
downdraft segnalerà la saturazione
dei ltri antigrasso.
La saturazione è segnalata mediante
l’illuminazione ROSSA del led indica-
tore di velocità a cappa spenta.
Il reset si effettua premendo il tasto
timer a prodotto spento per al-
meno 3 secondi.
Nella versione ricircolo bisogna sosti-
tuire il ltro a carbone attivo periodi-
camente.
Per rimuovere il ltro a carbone biso-
gna prima di tutto rimuovere il ltro
antigrasso e poi tirare la chiavetta in
plastica del pannello stesso e staccar-
lo dalla sua sede.
Per inserire il ltro al carbone attivo
eseguire l’operazione opposta. Sosti-
tuire il ltro al carbone usato in media
ogni sei mesi.
La pulizia dei ltri anti-grasso può
essere effettuata manualmente o in
lavastoviglie.
I ltri anti-grasso devono essere puliti
regolarmente perché possono costi-
tuire un rischio di incendi, reinserire i
ltri antigrasso e il pannello frontale
facendo attenzione che sia ben ag-
ganciato sui due lati in quanto può
provocare il blocco del downdraft.

IT
ANOMALIE
DI FUNZIONAMENTO
SINTOMO SOLUZIONE
La cappa non
funziona....
La cappa ha un
rendimento
scarso...
La cappa si arresta
nel corso del
funzionamento
Vericate che:
● Non vi sia un blacout di corrente.
● Sia stata effettivamente selezionata una certa velocità.
● Il tasto rosso di reset posizionato sopra la scatola impianto elettrico sia
premuto.
Vericate che:
● La velocità motore selezionata sia sufciente per la quantità di fumi e
di vapori presenti.
● La cucina sia areata sufcientemente da permettere una presa d’aria.
● Il ltro al carbone non sia usurato (cappa in versione ltrante).
● Il canale uscita aria sia libero e conforme al paragrafo 2.
● Le valvole di non ritorno del gruppo di aspirazione siano libere di ruotare.
Vericate che:
● Non vi sia un black out di corrente.
● Il dispositivo a taglio omnipolare non sia scattato.
SERVIZIO DI ASSISTENZA
POST VENDITA
Gli eventuali interventi sull’apparecchio vanno effettuati:
● Dal tuo rivenditore.
● Oppure da un professionista qualicato depositario del marchio.
12 ESSENCE

EN
Keep these instructions for use with the ap-
pliance. If the appliance should be sold or
passed on to others, make sure that the in-
structions are passed on with it. We thank you
for taking note of these suggestions before
installing and using the appliance. They have
been written for your personal safety and the
safety of others.
TO THE ATTENTION
OF THE USER
WARNING
● It is not allowed to cook food over open ames
(ambé) or operate gas hobs without pots or pans
on them under the hood itself (the ames sucked
into the hood might damage the appliance).
● Frying under the appliance must be done un-
der constant supervision as hot oils and fats may
ignite. Respect the guidelines for cleaning and re-
placement of grease lters. Accumulated deposits
of grease are a re hazard.
● This appliance must not be used over cook tops
powered by wood or coal or in any case, over cook
tops with power levels that could damage the ap-
pliance.
Never use steam or high-pressure devices for cle-
aning your hood (regulations regarding electrical
safety).
● Never use the cooker hood without the grease
lters.
The product is not designed for the installation
with gas hob.
Constantly seeking to improve our products, we
reserve the right to modify their technical, func-
tional, or aesthetic characteristics deriving from
their upgrading.
In the case of the version with external motor,
fornormal downdraft operation, it is necessary to
use a suctioning unit (external motor) made by the
same manufacturer.
The air collected must not be conveyed into a ue
used for smoke or fumes from appliances powered
by anything other than electricity (central heating
systems, etc.). As far as discharging exhaust air is
concerned, please follow the guide-lines given by
competent authorities.
SAFTEY INSTRUCTIONS
These hoods have been designed for personal
use in the home. The appliance must be used by
adults. Make sure that the appliance is out of re-
ach of children and that they do not use it to play
with. Make sure that children do not operate the
controls.
● When the appliance is delivered, check the ove-
rall appearance of the packaging.
Any remarks should be written on the delivery cou-
pon, of which you keep a copy.
Your appliance is designed for normal domestic
use. It is not designed for commercial or industrial
use, or for purposes other than those for which it
was designed.
● Any consequences of or damage from incorrect
installation or incorrect use of the appliance will not
be covered by the manufacturer’s guarantee.
● Do not ever change or try to change the charac-
teristics of this appliance. This would be a danger.
Repairs must be performed only by an authorised
technician.
Always disconnect the hood before carrying out
cleaning or maintenance operations.
● Adequately ventilate the room when a cooker ho-
odand other appliances, powered by energy other
than electricity, are used simultaneously, so that
the hood does not suck any combustion fumes.
It is designed to work in both suctioning mode,
with outside evacuation, and ltering mode.
13
ESSENCE

EN
DESCRIPTION OF THE APPLIANCE ....................................................................................15
INSTALLING THE PRODUCT ................................................................................................16
Grease lter removal, mounting the activated charcoal lter .................................................17
Electrical connection of the hood ..........................................................................................17
HOW THE COOKER HOOD WORKS ....................................................................................19
CLEANING THE PRODUCT ..................................................................................................20
OPERATIONAL ANOMALIES ................................................................................................21
AFTER SALES SERVICE ......................................................................................................21
CONTENTS
14 ESSENCE

DESCRIPTION OF
THE APPLIANCE
EN
15
ESSENCE
BACK AIR OUTLET
(Fitting supplied)
LOWER AIR OUTLET
(Supplied pipe)

EN
Before carrying out the appliance installation,
please check that all components are not da-
maged, in such a case contact your retailer
and do not carry out any installation operation.
Furthermore, please read carefully all of the
following installation instructions.
● Use an air exhausting pipe whose maximum
length does not exceed 5 meters.
● Limit the number of elbows in the piping,
since each elbow reduces the air capacity of
1 linear meter. (Ex. : if you use no. 2 x 90 °
elbows, the length of piping should not exceed
3 meters).
● Avoid abrupt direction changes.,
● Use a 150 mm. constant diameter pipe for
the whole length.
● Use piping approved by standards in force.
The manufacturer shall not be deemed re-
sponsible for air capacity or noise problems
caused by failure to comply with the above
instructions and no warranty on the product
shall be provided.
Before making the hole, check that there are
no structural or other parts inside the cabinet,
where the appliance is to be placed, which
could hinder a proper installation.
Check that the dimensions of the product and
the ones of the cook top are compatible with
the cabinet so that the installation can be car-
ried out properly.
Make a rectangular opening, 102x832 mm in
size, in the back of the cook top.
Fit the product in the opening, by inserting
it from above as shown in (Fig. 1).
Secure the product inside the furniture by
using the specic brackets provided.
Proceed to the installation of the brackets in
the sides of the product, in the specic hooks,
as shown in g.2.
Then tighten the screws manually, as in g.3,
to secure the product to the furniture.
Before tightening the screws, make sure that
the product is perfectly balanced.
INSTALLING THE
PRODUCT
1.
2.
3.
4.
Pay attention in order not to tighten the screws
too much.
If the Downdraft is equipped with external mo-
tor, place the intake unit (external motor) and
settle the exhaust air duct. See the installation
diagram:
with SEM1 or SEM2 Figure 9;
with SEM10 Figure 10;
In case of installation with SEM 1 or SEM 2 it
is recommended to use the ttings and pipes
provided with the kit.
INSTALLATION KIT WITH SDD16 SEM1 OR
SEM2 (See g. 9).
In case of installation with SEM 1 or SEM 2 it
is recommended to use the ttings and pipes,
included in the installation kit - which is provi-
ded aside.
Then t the air outlet ducts between the exter-
nal motor and the product. Select the air outlet
among the two available options and t the
union supplied with the appliance.
If you intend to use the rear exit air, you will
rst have to remove the ange from product,
install the product in the furniture then restore
the ange as shown in g. 4
Place the metal box containing the electronic
components in an easily reachable area for
possible technical assistance operations.
by connecting the related connectors (g. 5).
If the product is equipped with external motor,
connect the motor unit cable to the specic
terminal board found the plastic box shown in
g. 6,
Power the cookerhood.
After completing the installation and connec-
ting the appliance to the power supply, activa-
te the product as indicated in the “HOW THE
COOKER HOOD WORKS” part.
Place the charcoal lters, if the appliance is
used in the recycling mode (charcoal lters
are supplied in a separate kit ), the grease
lters (see g. 7), and then settle the front
glass by sticking the magnets into the specic
seats.
5.
6.
7.
8.
9.
16 ESSENCE

EN
HOW TO USE THE COOKER HOOD
This appliance is intended to suck cooking fumes,
greases and steam. It has been designed to work
in both suctioning mode, with outside evacuation,
and ltering mode.
Outside - discharge version
The cooker hood can be mounted in the version
with outside discharge of suctioned air: in this case
it is necessary to connect the exhausting channel
to the outside (exhausting pipes are not supplied
with the products.)
Filtering mode
In case fumes and vapour cannot be evacuated
outside, the appliance can be used in the ltering
mode.
Activated charcoal lters are required for this type
of cooker hood.
Air recycled conveyed outside furniture.
CAUTION
Installation must comply with the regulations
in force regarding the ventilation of enclosed
environments. The use of discontinued ducts
is not allowed without the approval of a quali-
ed technician.
REMOVAL OF GREASE FILTER, MOUNTING
THE CARBON FILTER
The assembly and disassembly of grease lters
and carbon lters must be made with the down-
draft in the open position. For this, actuate the
opening of the glass as indicated by the operation
section.Inhere the grease lters as shown in gure
7, in the case the carbon lters are necessary, rst
install the grease lter as shown in gure 7.
Place the metal box containing the electronic
components at a distance of no less than 65
cm from cook tops or in any case, 65 cm from
the suctioning surface of the cookerhood.
ELECTRICAL CONNECTION
OF THE COOKER HOOD
WARNING
We recommend installing the metal box con-
taining the electronic components at least 10
cm above oor level and at a suitable distan-
ce from all heat sources (e.g. oven sides or
cook top).
NOTA
This appliance is tted with an H05 VVF 3 con-
ductor, 0.75 mm2 (neutral, phase, and ground)
power cord.
This can be connected up to a 220 - 240 V
mono-phase electrical network through a CEI
60083 approved power socket, which must
remain accessible after installation, in com-
pliance with installation regulations.
We decline any responsibility in case of ac-
cidents caused by a lack of ground connec-
tion or incorrect ground connection. The
appliance must be fed through a differential
protection device (RCD), with a nominal resi-
dual current not exceeding 30mA. If the power
cord is damaged, call the after-sales service
to avoid any risk.
CAUTION
After having replaced the lters, reinstall the
front stainless steel pan’el, otherwise the
Downdraft is not enabled to function.
WARNING
17
ESSENCE

EN
The downdraft connection to the electrica
nework must be carried out only by profes-
sional and qualied technicians.
The downdraft must be connected to a pro-
perly installed and suitable electrical network.
The electrical system must comply with
VDE0100 standard.
WARNING
If the cooker hood presents any anomaly, di-
sconnect the appliance or remove the fuse
corresponding to the appliance power di-
sconnecting line.
DANGER
If the appliance has no plug or if the plug is not
easily accessible, then a device needs to be tted
to cut it off from the electric network; this device
must have an opening distance between contacts
on all poles of at least 3 mm.
ELECTRICAL CONNECTION
This appliance complies with the European
Directives 2006/95/EC (Low Voltage Direc-
tive) and 2004/108/EC (Electromagnetic Com-
patibility).
NOTE
While installing the appliance and carrying main-
tenance operation, make sure it is disconnected
from the electrical network or the fuses are cut out
or removed.
Check that:
• Power is enough.
• Feeder lines (mains) are in good conditions.
• The cables diameter complies with
installation regulations.
18 ESSENCE

EN
6- key push button panel (g. 8)
A: 10 minutes timer, after which the suction motor
is turned off and the front is closed.
The setting of the function is signaled by indicator
ashing speed (B).
B: the suction motor speed indicator.
The LED gives off four different colors, depending
on the set speed.
First speed color: WHITE
Second speed color: GREEN
Third speed color: BLUE
Fourth-speed color: RED
C: the key is only active with open front (45° 90°).
For each selection of the function there is an in-
crease of the suction motor speed, up to the fourth
speed.
D: the key is only active with open front (45° 90°).
Each time you select the function you have a spe-
ed decrease of the suction motor, up to the rst
speed.
E: When the product is switched off, the rst
touch activates the front until it reaches the in-
termediate opening of 45°.
As the intermediate opening is reached, the
suction motor is automatically set to the II°
speed.
Another press will start full opening (90°) of
the front, maintaining the speed of the vacuum
motor.
Another press will stop the vacuum motor and
completely close the front.
AS THE HOOD WORKS
- With front opened at 45 °, holding down the E but-
ton for 3 consecutive seconds, the front is closed
and the vacuum motor shuts down.
- With closed front, holding down the E button for
3 consecutive seconds, the front opens by 90° and
the suction motor is activated at the second speed.
HOW THE COOKER
HOOD WORKS
TIMING
As a result of the new EU65 “Energy label” and
EU66 “ Ecodesign” regulations issued by the Euro-
pean Commission, which came into force as from
January 1st, 2015 , our products have been adap-
ted to comply with these new requirements.
All of the models complying with the energy label
requirements, are equipped with new electronics
including a timer device for suction speeds control,
when the air capacity exceeds 650m³/h.
Internal motor models, with maximum air capacity
higher than 650m³/h, are equipped with a timer de-
vice that automatically switches the suction speed
from 4th to 3rd speed, after 6 minutes operation.
External motor models are equipped with remote
motors that , as for internal motor versions, inclu-
de a timer device that switches down the suction
speed when it exceeds 650 m³/h. (See External
Motors Instructions)
Remote motors, whose air capacity exceeds
650m³/h at both 4th and 3rd speed, will have the
following by default timer control functions:
The suction speed is automatically switched from
4th to 2nd speed, after 6 minutes operation.
If the appliance is working at 3rd speed, it is auto-
matically switched to 2nd speed, after 7 minutes
operation. Operation speeds can also be changed
during operation.
The energy consumption of the appliance in stand
– by mode is lower than 0.5W.
Other functions:
Automatic turn off:
After 4 hours of continuous operation from the last
setup, the appliance turns off automatically.
Grease lters saturation:
After 30 hours of operation, the speed indica tors
“D” will all ash simultaneously, signaling the gre-
ase lters saturation. To reset this alarm, hold the
“TIMER” button down for at least 3 seconds, while
the extractable unit is open.
19
ESSENCE

EN
Careful maintenance ensures proper operation and good performances over time.
CLEANING THE
PRODUCT
The hood must be disconnected from the electrical network, both by unplugging the appliance
from the socket and activating the magnetic circuit breaker (safety cut-out), before removing the
metal grease lters. After cleaning operations, replace the metal grease lters as outlined in the
installation instructions.
CAUTION
MAINTENANCE HOW TO PROCEED? ACCESSORY PRODUCTS TO
USE
External surfaces and
accessories
Do not use metallic scrubbers, abra-
sive products, or hard brushes.
To clean the external surfaces of the
cookerhood and the light housing
screen use only commercially avail-
able household detergents diluted in
water. Then rinse with clean water
and dry with a soft cloth.
Activated charcoal
lter with extractable
unit open
Activated charcoal
lter
After 30 hours of operation, the
downdraft will signal the grease lter
saturation. Saturation is indicated
byashing RED color LED speed in-
dicator, when the cooker hood is off.
To reset, hold down the timer button
for at least 3 seconds, while the
hood is OFF.
In the recirculation mode, the active
charcoal lter must be replaced pe-
riodically.
To remove the charcoal lter rst of all
it is necessary to remove the grease
lter and then pull the plastic key of
the panel itself, in order to disengage
it from its seating.
Follow these steps in reverse order to
insert the active charcoal lter.
Replace the used charcoal lter on an
average of every six months.
The grease lters can be washed by
hand or in the dishwasher. These l-
ters need to be cleaned on a regular
basis, because otherwise they may
represent a re risk.
Ret the grease lters and front pa-
nel, making sure that the panis pro-
perly tted at the sides so that it it
does not cause the downdraft to stop
operating.
20 ESSENCE
