TYPE: FSLA
ISTRUZIONI PER INSTALLAZIONE USO E MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE INSTRUCTION
INSTRUCTIONS D’UTILISATION ET AVIS DE MONTAGE
INSTRUCCIONES DE USO Y DE MONTAJE
BEDIENUNGSANLEITUNG MIT MONTAGEANWEISUNGEN
GEBRUIKSAANWIJZIGING
IT
GB
F
E
D
NL
SILT26
ENERGY LABEL

2

3
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere
considerato come un normale riuto domestico, ma deve essere portato nel punto
di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroni-
che. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce
a evitare potenziali conseguenze negative per l’ambiente e per la salute, che po-
trebbero derivare da uno smaltimento inadeguato del prodotto. Per informazio-
ni più dettagliate sul riciclaggio di questo prodotto, contattare l’ucio comuna-
le, il servizio locale di smaltimento riuti o il negozio in cui è stato acquistato il
prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Eu-
ropea 2002/96/CE sui riuti da apparecchiature elettriche ed elettroniche (WEEE).
IT
The symbol on the product or on its packaging indicates that this product may not be
treated as household waste. Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inappropriate
waste handling of this product. For more detailed information about recycling of this
product, please contact your local city oce, your household waste disposal service or
the shop where you purchased the product. This appliance is marked according to the
European directive 2002/96/EC on waste electrical and electronic equipment (WEEE).
GB
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se
chargeant du recyclage du matériel électrique et électronique. En vous assurant que
ce produit est éliminé correctement, vous favorisez la prévention des conséquences
négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur
le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre
région, votre service d’élimination des déchets ménagers ou le magasin où vous avez
acheté le produit. Cet appareil est commercialisé en accord avec la directive européen-
ne 2002/96/CE sur les dèchets del équipments èlectriques et èlctroniques (WEEE).
F
El símbolo en el producto o en su embalaje indica que este producto no se pue-
de tratar como desperdicios normales del hogar. Este producto se debe entregar al
punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurar-
se de que este producto se deseche correctamente, usted ayudará a evitar posibles
consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir
si este producto no se manipula de forma adecuada. Para obtener información más
detallada sobre el reciclaje de este producto, póngase en contacto con la admini-
stración de su ciudad, con su servicio de desechos del hogar o con la tienda donde
compró el producto. Este electrodomestico està marcado conforme a la directiva Eu-
ropea 2000/96/CE sobre los residuos de aparatos elèctricos y electrònicos (WEEE).
E

4
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sam-
melpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit wer-
den durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entspre-
chend der EU-Richtlinie 2002/96/CE Über Elektro- und Elektronik – Altgeräte (WEEE).
D
Het symbool op het product of op de verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld. Het moet echter naar een plaats wor-
den gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als
u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt
u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor-
doen in geval van verkeerde afvalbehandeling. Voor meer details in verband
met het recyclen van dit product, neemt u het best contact op met de gemeente-
lijke instanties, het bedrijf of de dienst belast met de verwijdering van huishou-
dafval of de winkel waar u het product hebt gekocht. Dit apparrat voldoet aan de
Europese richtlijnen 2002/96/CE voor elektrische en elektronische afval (WEEE).
NL

INDICE
Avvertenze
Versioni d’uso
Disegno esploso
Installazione
Funzionamento
Manutenzione
5
IT

6
rete devono essere previsti nell’installazio-
ne ssa.
Se l’apparecchio è provvisto di cavo ali-
mentazione e di spina, deve essere posto
in modo che la spina sia accessibile.
* Evitare l’uso di materiali che causano
ammate (ambè) nelle immediate vici-
nanze dell’apparecchio.
Nel caso di fritture fare particolarmente
attenzione al pericolo di incendio che co-
stituiscono olio e grassi.
Particolarmente pericoloso per la sua in-
ammabilità è l’olio già usato. Non usare
griglie elettriche scoperte.
Per evitare un possibile rischio d’incendio
attenersi alle istruzioni indicate per la pu-
lizia dei ltri antigrasso e la rimozione di
eventuali depositi di grasso sull’apparec-
chio.
* Per l’installazione del prodotto sono ri-
chieste due persone.
AVVERTENZE
La distanza minima tra la supercie del
piano di cottura e la parte inferiore della
cappa deve essere superiore a 65 cm.
* I bambini e le persone inesperte o i di-
sabili possono utilizzare l’apparecchio solo
sotto la supervisione di adulti.
* L’aria raccolta non deve essere convo-
gliata in un condotto usato per lo scarico
di fumi di apparecchi alimentati con ener-
gia diversa da quella elettrica(impianti di
riscaldamento centralizzati, termosifoni,
scaldabagni, ecc.).
* Per lo scarico dell’aria da evacuare rispet-
tare le prescrizioni delle autorità compe-
tenti.
* Prevedere un’adeguata aerazione del lo-
cale quando una cappa ed apparecchi ali-
mentati con energia diversa da quella elet-
trica (stufe a gas, ad olio, a carbone, ecc.),
vengono usati contemporaneamente.
La cappa aspirante evacuando l’aria po-
trebbe creare una pressione negativa nella
stanza.
La pressione negativa del locale non deve
superare i 0,04 mbar, evitando così il risuc-
chio dei gas di scarico della fonte di calo-
re. Pertanto bisogna attrezzare il locale con
delle prese d’aria che alimentino un usso
costante di aria fresca.
* Nell’operazione di collegamento elettri-
co assicurarsi che la presa di corrente sia
munita di collegamento a terra e vericare
che i valori di tensione corrispondono con
quelli indicati nella targhetta all’interno
dell’apparecchio.
* Prima di procedere a qualsiasi operazione
di pulizia o manutenzione è necessario to-
gliere l’apparecchio dalla rete elettrica.
Se l’apparecchio non è provvisto di cavo
essibile non separabile e di spina, o di al-
tro dispositivo che assicuri la omnipolare
disinserzione dalla rete, con una distanza
di apertura dei contatti di almeno 3 mm, in
tal caso tali dispositivi di separazione dalla

7
VERSIONI D’USO
L’apparecchio può essere utilizzato solo in
versione ltrante.
Nella versione ltrante l’aria ed i vapori con-
vogliati dall’apparecchio, vengono depurati
da un ltro antigrasso, da un ltro al carbone
e rimessi in circolazione nell’ambiente.

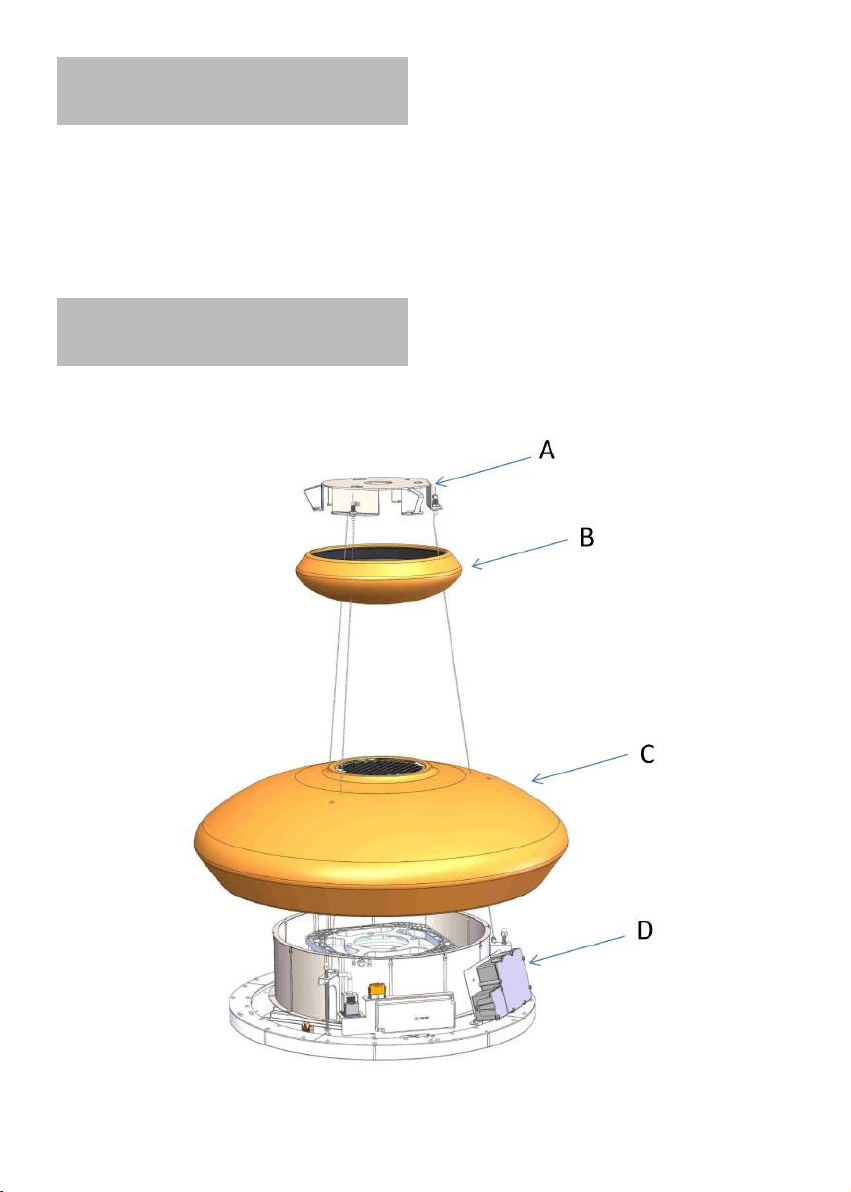

DISEGNO ESPLOSO

8
Prelevare dall’imballaggio la ceramica di co-
pertura della piastra a sotto (vedi disegno
esploso particolare B), posizionarla sopra la
cappa e far passare i cavi in acciaio all’inter-
no dei tre fori della ceramica, il cavo alimen-
tazione deve passare nel foro centrale della
ceramica, vedi g. 3.
Prelevare dall’imballaggio la piastra metallica
a sotto quindi far passare i cavi in acciaio
all’interno degli appositi supporti, come da
gura 4.
Regolare l’altezza desiderata del prodotto
facendo scorrere più o meno i cavi in accia-
io all’interno del supporto, occorre svitare e
spingere il supporto per permettere lo scor-
rimento del cavo, vedi g.5. Vericare che la
rimanenza dei cavi in acciaio, dopo i supporti
indicati in g. 6, siano della stessa lunghezza
in maniera da accertare verrà installato per-
fettamente parallelo al sotto.
Bloccare i cavi in acciaio serrando l’apposito
supporto, avvitandolo come da g.6.
Aggiungere i morsetti come ulteriore garan-
zia al bloccaggio del cavo in acciaio g. 7.
Avvicinare la cappa al sotto ed agganciare
la piastra alle viti precedentemente installate
(g. 8A).
Serrare le tre viti assicurando la piastra a sof-
tto quindi bloccare denitivamente il pro-
dotto aggiungendo la vite di sicurezza, vedi
(g. 9B).
Eettuare il collegamento elettrico.
Sollevare la copertura in ceramica no a rag-
giungere il sotto (g.10), assicurarsi che le
molla abbiano agganciato perfettamente la
copertura in ceramica.
Nel caso in cui la copertura in ceramica, del
corpo funzionale, non sia perfettamente in
piano o non sia parallela al corpo funzionale,
è possibile eettuare una regolazione suc-
cessiva all’installazione.
Rimuovere il ltro antigrasso come indicato
nel capitolo manutenzione, rimuovere i tre
tappi in plastica indicate nella gura 13 A.
Usando un giravite a croce avvitare o svitare
le tre viti in maniera da alzare o abbassare la
ceramica nel lato desiderato (g. 14). A se-
guito della regolazione ripristinare i gommini
ed il ltro antigrasso.
INSTALLAZIONE
Vericare che l’imballo sia integro e all’inter-
no tutti i componenti siano integri, in caso
contrario contattare il rivenditore e non pro-
seguire con l’installazione.
La ditta produttrice non risponde per dan-
ni causati durante la movimentazione e
l’installazione del prodotto.
Prima di procedere all’installazione legge-
re attentamente tutte le istruzioni di se-
guito riportate.
ATTENZIONE: Questo prodotto è realizza-
to in ceramica e necessita pertanto di una
accurata e attenta movimentazione, come
pure di una professionale e diligente in-
stallazione.
Prelevare il prodotto dall’imballo e posizio-
narlo in una zona idonea, si consiglia di uti-
lizzare del materiale morbido come spugna o
panno, su cui appoggiare il prodotto.
Utilizzando l’apposita maschera di foratura,
fornita in dotazione, praticare al sotto i 4
fori indicati.
Il centro della maschera di foratura deve
coincidere con il centro del piano cottura.
Inserire nei fori praticati i tasselli forniti in
dotazione, avvitare ma non serrare no in
fondo; le tre viti nei tasselli corrisponden-
ti alle forature con scarico per la testa della
vite (Fig.8 A) mantenendo libero il foro per
la vite di sicurezza (Fig. 9 B) che va aggiunta
successivamente.
Posizionare la copertura in ceramica sopra
il corpo aspirante ed inserire i cavi in acciaio
all’interno dei tre fori della ceramica, come
indicato in gura (Fig. 1 ).
Passare il cavo di alimentazione all’interno
della griglia uscita aria, vedi gura 2
La parte in ceramica deve coprire perfetta-
mente la parte in metallo indicata, nel dise-
gno esploso, come particolare D.

9
FUNZIONAMENTO
Telecomando (Fig. 11)
Alla prima accensione mantenere premuto il
tasto luce per 5 secondi.

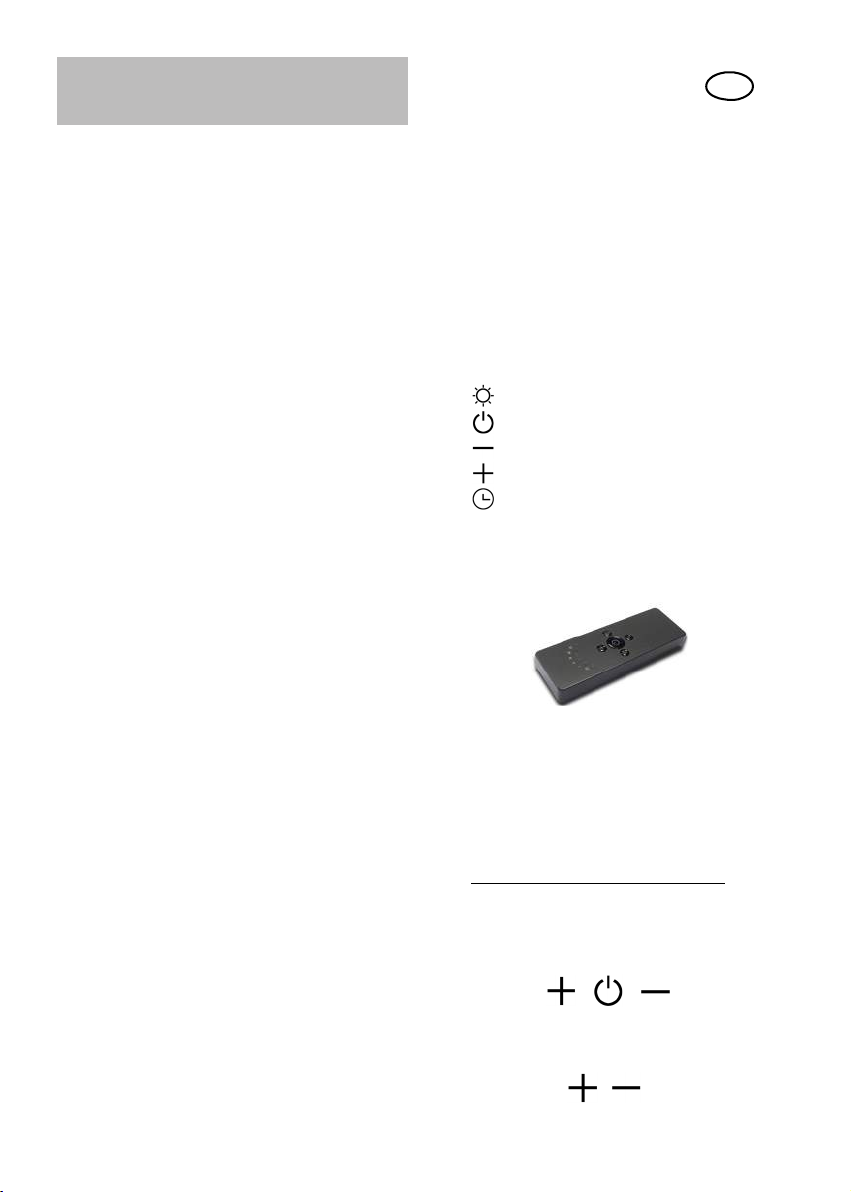

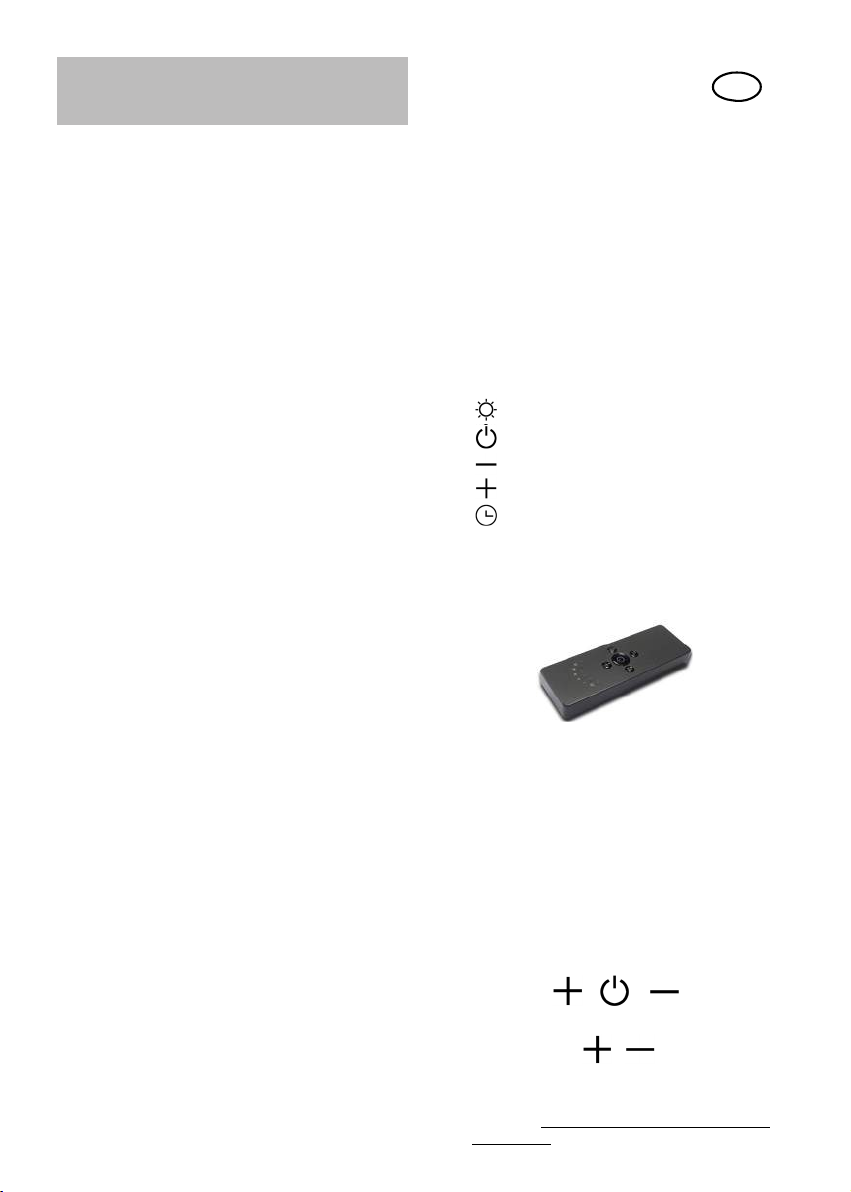

R ADIOCOMANDO S ERIE I
RC001
Radiocomando per il comando a distanza di cappe
aspiranti.
C ARAT TE RIISTIICH E T EC N II C H E
- Alimentazione pila alkalina : 12V mod.23A
-
Frequenza di lavoro : 433,92 Mhz
- Combinazioni :
32.768
-
Consumo max. : 25 mA
- Temperatura d’esercizio : -20 ÷ + 55 °C
- Dimensioni :
120x45x15mm.
D ESC RIIZIIO NE DII F UN Z II O NA M E N TO
Il trasmettitore è dotato di 5 tasti per la gestione del
funzionamento della cappa, come di seguito specifi-
cato:
:
interruttore ON/OFF luce.
:
interruttore ON (1° velocità) OFF motore.
:
diminuire velocità.
:
aumentare velocità.
:
temporizzatore 10 minuti.
C ONDIIZIIONE I NIIZIIALE DII F UN Z II O NA M E N TO
Il radiocomando viene fornito dal costruttore pronto
per l’uso,
contenente già dei codici predefiniti di
Fabbrica.
M ODALIITÀ DII F UN Z II O NA M E N TO
Confiiguraziione s t a nd a r d:
La
configurazione di fabbrica prevede che tutti i
sistemi “ cappa - radiocomando “ abbiano lo stesso
codice
di trasmissione. Nel caso siano installati due
sistemi “ cappa - radiocomando “ nello stesso loca-
le o nelle immediate vicinanze i sistemi avendo lo
stesso codice di
trasmissione potrebbero essere
influenzati quindi è necessario cambiare il codice di
un solo radiocomando.
Generaziione dii un nuovo codiice tr a sm ii ss ii on e :
Il radiocomando viene fornito dalla fabbrica con dei
codici predefiniti. Se si desidera una nuova genera-
zione
di codici, occorre eseguire la procedura nel
seguente modo: premere contemporaneamente i
tasti:
in modo continuo per 2 secondi, nello stesso istan-
te si avrà
l’accensione dei Led, successivamente
premere
i tasti :
(entro 5 secondi ), 3 lampeggi dei Led indicheranno
che l’operazione è stata completata.

TEMPORIZZAZIONI
Con l’entrata in vigore dal 1° Gennaio 2015
dei nuovi regolamenti della Commissione
Europea EU65 “Energy label” e EU66 “ Eco-
design”, abbiamo reso conforme i prodotti in
base ai requisiti richiesti.
Tutti i modelli nelle versioni energy label di-
spongono di una elettronica, con funzioni di
temporizzazione delle velocità di aspirazio-
ne, superiore a 650m³/h.
In eetti i modelli con motore a bordo, con
portata massima superiore a 650m³/h, pre-
vedono la IVa velocità temporizzata dopo 5
minuti di funzionamento, Trascorsi i tempi di
cui sopra il motore di aspirazione passa alla
IIIa velocità in maniera automatica.
I prodotti in versione external motor, vengo-
no abbinati soltanto con motori remoti dove,
come per la versione con motore a bordo,
vengono temporizzate le velocità con portate
superiori a 650m³/h. (Vedi istruzioni riporta-
te nei motori remoti).
I motori remoti, che hanno una portata supe-
riore a 650m³/h sia alla IVa che alla IIIa velo-
cità, vengono automaticamente temporizzate
come segue: dalla IVa velocità, dopo 6 minuti
di funzionamento passa automaticamente
alla II velocità.
Se il prodotto viene impostato alla IIIa velo-
cità, passa automaticamente alla II velocità
dopo 7 minuti. Resta comunque possibile
modicare le velocità in uso.
Il prodotto in modalità stand-by ha un con-
sumo inferiore a 0.5W.
10
ATT E NZ I O N E ! Questa operazione cancella in maniera
definitiva i codici preesistenti.
Apprendiimento dell nuovo codiice dii tr a sm ii ss ii on e :
Dopo aver cambiato il codice di trasmissione nel radio-
comando, occorre far apprendere alla centrale elettro-
nica della cappa aspirante il nuovo codice nel seguen-
te modo:
Premere il pulsante di spegnimento generale della
cappa, ripristinare l’alimentazione alla centrale elettro-
nica, da questo momento ci sono 15 secondi di tempo
per premere il tasto Luce: per far sì che la
centrale si sincronizzi con il nuovo codice.
Riipriistiino delllla confiiguraziione dii F a bb rii c a :
Se si desidera ripristinare la configurazione di
Fabbrica, occorre eseguire la procedura nel seguente
modo: premere contemporaneamente i tasti
in modo continuo per 2 secondi, nello stesso istante si
avrà l’accensione dei Led, successivamente premere i
tasti
(entro 5 secondi), 6 lampeggi dei Led indicheranno
che l’operazione è stata completata.
ATT E NZ I O N E ! Questa operazione cancella in maniera
definitiva i codici preesistenti.
Tasto d ’’ e m e r g e n za :
In
caso di non funzionamento del radiocomando, per
lo
spegnimento dell’apparecchiatura, intervenire sul
tasto d’emergenza. Dopo eventuali riparazioni, ripristi-
nare il tasto d’emergenza.
A TTE N Z II O N E
La batteria deve essere sostituita ogni anno per
garantire la portata ottimale del trasmettitore.
Per sostituire la batteria scarica rimuovere il coper-
chio
di plastica, togliere la batteria in uso e inserirne
una nuova rispettando la polarità indicata nel conte-
nitore.
La batteria usata deve essere smaltita negli appositi
raccoglitori.
Il prodotto
Radiiocomando RC001
è conforme alle specifiche della Direttiva
R&TTE 99/5/EC.
AVV E RT E NZ E
Cambiamenti o modifiche non espressamente
approvate dal detentore del certificato di compati-
bilità alle norme possono invalidare
il diritto dell’u-
tente all’utilizzo dell’apparecchiatura
Rev. 0 2 6 /08/14

Un’accurata manutenzione garantisce un
buon funzionamento ed un buon rendimento
nel tempo.
* Una cura particolare va rivolta al ltro an-
tigrasso.
Il ltro antigrasso è ssato mediante magneti
pertanto, è suciente, inserire un utensile o
la punta di un coltello nell’apposita apertura
ovale e spingere verso l’alto per permettere al
ltro di uscire dalla sua sede.
Vedi Fig. 12.
Per rimuovere completamente il ltro dalla
cappa occorre sganciare i due cavi di sicurez-
za, agendo sugli appositi moschettoni.
Il ltro carbone va rimosso, successivamente
alla rimozione del ltro antigrasso, agendo
sull’apposita maniglia in plastica.
La pulizia del ltro antigrasso metallico può
essere eseguita a mano o in lavastoviglie.
La sostituzione del ltro al carbone avviene
in rapporto all’uso, almeno una volta ogni sei
mesi.
Per la pulizia dell’apparecchio stesso viene
consigliato l’uso di acqua tiepida e detersivo
neutro, evitando l’uso di prodotti contenenti
abrasivi.
La sostituzione del cavo alimentazione deve
essere eseguita esclusivamente da personale
autorizzato.
Sostituzione delle lampade LED deve essere
eseguito dal personale di assistenza quali-
cato.
11
MANUTENZIONE

CONTENTS
Warnings
Uses
Technical sketch
Installation
Working
Maintenance
12
GB

13
* The use of materials which can burst into
ames (ambé) should be avoided in close
proximity of the appliance.
When frying, please pay particular attention
to re risk due to oil and grease.
Being highly inammable, fried oil is espe-
cially dangerous. Do not use uncovered
electric grills.
In order to avoid possible re risk, all in-
structions for grease-lter cleaning and for
removing eventual grease deposits should
be strictly followed.
* Two persons are needed for the installa-
tion of this product.
WARNINGS
The cooker surface and the inferior part of
the cooker hood must be at a minimum di-
stance of 65 cm.
* The appliance is not intended for use by
young children or inrm persons without
supervision. Young children should be su-
pervised to ensure they do not play with the
appliance.
* The air sucked can’t be conveyed through
or into a duct used to let out fumes from
appliances fed by energy other than electric
power (eg. centralized heating, radiators,
water-heaters, etc.).
* To evacuate the air outlet, please comply
with the pertaining rules given by compe-
tent authorities.
The cooker hood, when evacuating the su-
cked air, could generate a negative pressu-
re in the room- which can’t exceed the limit
of 0.04 mbar, in order to avoid the suck of
exhausts deriving from the heat-source.
Therefore the room should be provided
with air-intakes to allow a constant ow of
fresh air.
* When performing the electrical connec-
tions on the appliance, please make sure
that them current-tap is provided with
earth connection and that voltage values
correspond to those indicated on the label
placed inside the appliance itself.
* Please disconnect the appliance from po-
wer mains, before carrying out any cleaning
or maintenance operation.
If the appliance is not equipped with a non-
separable exible cable and plug, or with
another device ensuring omnipolar discon-
nection from the mains, with an opening
distance between the contacts of at least 3
mm, then such disconnecting devices must
be provided in the xed installation.
If the appliance is equipped with a power
cord and a plug, it shall be placed in such
a way that the plug can be reached easily.

14
USES
The appliance can be arranged only for lte-
ring performances. In its ltering version the
air and fumes conveyed by the appliance are
cleaned both by a grease lter and by an ac-
tive coal lter, and put again into circulation.
TECHNICAL SKETCH

15
Adjust the height of the product scrolling the
steel cables up and down inside the support,
it is necessary to unscrew and push the sup-
port in order to allow the scrolling of the ca-
ble, see g. 5.
Check that the remaining length of ste-
el cables from the supports indicated in g.
6 is the same, in order to ensure that it will
be installed perfectly parallel to the cei-
ling. Tightening the appropriate support by
screwing it as shown in g.6, block the steel
cables. Add the clips as a further safety pre-
caution for cable blocking g. 7. Put the hood
near the ceiling and hook the plate to the
screws previously installed (g.8 A) Tighten
the three screws xing the plate to the cei-
ling, then block the hood denitively adding
the security screw , see g.9 B. Connect the
appliance to the electric grid.
Lift up the ceramic cover until reaching the
ceiling (g.10 ), make sure that the springs
have hooked the ceramic cover.
In case the ceramic cover of the body, is not
perfectly at or parallel to the body, it is pos-
sible to make an adjustment after installation.
Remove the grease lter as described in
Maintenance Section, remove the three pla-
stic caps shown in Figure 13 A. Using a Phil-
lips screw head screwdriver, tighten or loosen
the three screws in order to raise or lower the
ceramic body on a specic side (g. 14). After
the adjustment insert the rubber tips and the
grease lter again.
INSTALLATION
At tge beginning make sure that the packa-
ge is intact and all the parts are unbroken,
otherwise stop the installation and contact
the dealer. The manufacturer is not re-
sponsible for damages caused by material
handling or product installation.
Before installing the appliance read all
these instructions carefully.
WARNING: This product is made of cera-
mics, for that reason it requires an appro-
priate and accurate handling, as well as a
professional and accurate installation.
Extract the product from the packaging and
lay it on a suitable place, a soft material such
as sponge or fabric should be used to place
the product on it.
By using the supplied drilling jig, perforate
the wall according to the four pattern indi-
cated by the jig itself. The center of the dril-
ling jig should correspond to the center of the
cooktop. Insert the supplied dowel into the
holes made, tighten them, but do not tighten
until they are ush; the three screws into the
dowels corresponding to the holes with di-
scharge head (Fig.8 A) leaving the hole for the
locking screw empty (Fig. 9 B) because it will
be added later.
Place the ceramic cover over the suctioning
element and insert the steel cables into the
three holes of the ceramic, as shown in the
gure (Fig. 1). Put the power cable through
the air outlet grill, see Figure 2 The ceramic
part must perfectly cover the metal part na-
med “D” in the exploded view.
Extract from the packaging the ceramic co-
ver for the ceiling plate (see the detail B on
the exploded view), place the cover over the
hood and put the steel cables through the th-
ree holes in the ceramic body, the power ca-
ble should be put through the central hole of
the ceramic, see Fig.3. Extract the metal plate
from the packaging and then put the steel
cables through the appropriate supports, as
shown in gure 4.

16
WORKING
Remote control (Fig.11)
channel radio control for cooker hood remo-
te.
At rst ignition, keep pressed the lighting
button for 5 seconds.
OPERATION M O D E
Standard con fii gu r a tii on:
Standard configuration requires all “cooker hoods –
radio control - system” to be provided with the same
transmission code.
In the event two cooker hoods –
radio control system are installed in the same room
or
nearby, each system may affect the operation of
the another. Therefore, the code of one radio control
system must be changed.
Generatiing a new transmiissiion cod e :
The radio control system is provided with preset
codes. Should new codes
be required, proceed as
follows: Press simultaneously buttons:
for
two seconds. When Leds light on, press buttons:
(within 5 seconds). Leds flashing 3 times indicate
the procedure is completed.
W ARN I N G ! This operation deletes permanently the
preset codes.
RC001 GB
R ADIO C O N T R O L
Radio control used for the remote operation of duct-
ed cooker hoods.
T ECH NIIC AL DA T A
- Alkaline battery powered : 12 V mod. 23 A
-
Operating frequency : 433.92 Mhz
- Combinations : 32.768
-
Max. consumption : 25 mA
-
Operating temperature : -20 ÷ + 55 °C
- Dimensions :
120 x 45 x 15 mm.
O PE RATIING D E S C R II P T II O N
The transmitter is equipped with 5 buttons for cook-
er hood management, as specified below:
:
Light ON/OFF command.
:
Motor ON (speed level 1) / OFF command.
:
Reduce speed.
:
Increase speed.
:
10-minute timer.
I NIITIIAL O PERATIING CO ND II T II O N
The manufacturer supplies the radio control unit
ready to be used with codes preset in the Factory.

TIMING
As a result of the new EU65 “Energy label” and
EU66 “ Ecodesign” regulations issued by the
European Commission, which came into force
as from January 1st, 2015 , our products have
been adapted to comply with these new re-
quirements.
All of the models complying with the energy
label requirements, are equipped with new
electronics including a timer device for suc-
tion speeds control, when the air capacity ex-
ceeds 650m³/h.
Internal motor models, with maximum air
capacity higher than 650m³/h, are equip-
ped with a timer device that automatically
switches the suction speed from 4th to 3rd
speed, after 5 minutes operation.
External motor models are equipped with re-
mote motors that , as for internal motor ver-
sions, include a timer device that switches
down the suction speed when it exceeds 650
mᵌ/h. (See External Motors Instructions ).
Remote motors, whose air capacity exce-
eds 650m³/h at both 4th and 3rd speed, will
have the following by default timer control
functions: The suction speed is automatical-
ly switched from 4th to 2nd speed, after 6
minu tes operation.
If the appliance is working at 3rd speed, it
is automatically switched to 2nd speed, after
7 minutes operation. Operation speeds can
also be changed during operation.
The energy consumption of the appliance in
stand – by mode is lower than 0.5W.
17
Learniing the new transmiissiion cod e :
Once the transmission code is changed in the radio
control unit, the electronic central unit of the cooker
hood must be made
to set the new code in the fol-
lowing way:
Press the main power-off button of the hood and
then
restore power to the electronic control unit.
Within the next 15 seconds, press the Liight Button
to
synchronise the central unit with the code.
Reset of the Factory con fii gu r a tii on:
To restore the Factory configuration, follow the pro-
cedure described below: press simultaneously but-
tons
for 2 seconds. When Leds light on, press buttons
(within 5 seconds). Leds flashing 6 times indicate
the procedure
is completed.
W ARN I N G ! This operation deletes permanently the
preset codes.
Emergency bu tt on:
In the event that the radio control does not work, use
the
emergency button to switch the appliance off.
After any
necessary repairs have been performed,
reset the emergency button.
W ARN II N G
The battery should be replaced every year to guar-
antee the optimal range of the transmitter.
To
replace the exhausted battery, take the plastic
lid off, remove the battery and replace it with a new
one, observing the correct battery polarities.
Used batteries should be discarded in special col-
lection bins.
The below product:
RC001 Radiio C on tr o ll
complies with the specifications set out in the
R&TTE Directive 99/5/EC.
W ARN I N G
Any adjustments or modifications which have not
been expressly approved by the holder of the legal
conformity
certificate may invalidate the user’s
rights relating
to the operation of the device.
Rev. 0 2 6 /08/14

An accurate maintenance guarantees good
functioning and long-lasting performance. *
Particular care is due to the grease lter The
grease lter is xed through magnets, there-
fore it is sucient to insert a hand tool or the
tip of a knife in the dedicated opening and
push upwards in order to pull the lter out of
its place. See Fig. 12. In order to remove the
lter from the hood, unhook the two security
cables opening their snap-hooks, The active
coal lter has to be removed after the extrac-
tion of the grease lter by pushing its special
plastic handle. The grease lter can be clea-
ned by hand-washing or in dishwashers..
The active coal lter has to be replaced in re-
lation to its use, at least once every six mon-
ths. To clean the appliance itself tepid wa-
ter and neutral detergent are recommended,
while abrasive products should be avoided.
The power cord must be replaced only by
qualied person.
The LED lamps must be replaced only by qua-
lied person.
18
MAINTENANCE

INDEX
Attention
Version de l’appareil
Détaillé
Installation
Fonctionnement
Entretien
19
F

20
d’au moins 3 mm., ces dispositif de sépa-
ration du réseau doivent alors être prévus
dans l’installation xe.
Si l’appareille xé est pourvu du câble de
l’alimentation et une che, l’appareille doit
être placé de manière que la che soit fa-
cilement accessible.
* Évitez d’utiliser des matériaux qui cau-
sent des ambées à proximité de l’appa-
reil.
Dans le cas de fritures, faites tout parti-
culièrement attention au danger d’incen-
die que représentent les huiles et les corps
gras. A cause de son inammabilité l’huile
usagée est particulièrement dangereuse.
N’utilisez pas de grilles électriques décou-
vertes. Pour éviter des risques d’incendie
possibles suivez les instructions don-
nées concernant le nettoyage des ltres
anti-graisses et sur la façon d’enlever des
dépôts éventuels de graisse sur l’appareil.
* L’installation du produit nécessite deux
personnes.
ATTENTION
La distance entre la surface de la table de
cuisson et la base de la hotte doit être de
65 cm au moins.
* Les enfants, les personnes dépendantes
ou handicapée ne peuvent utiliser l’appa-
reil que si elles sont sous la surveillance
d’adultes.
* L’air aspiré ne doit pas être canalisé dans
un conduit qui est utilisé pour évacuer les
fumées produites par des appareils ali-
mentés par des sources d’énergie autres
que l’énergie électrique (installations de
chauage central, radiateurs, chaue-eau,
etc.).
* Pour évacuer l’air qui doit être éliminé
respectez les prescriptions des autorités
compétentes.
* Prévoyez une aération de la pièce adéqua-
te quand une hotte et des appareils ali-
mentés par une énergie autre que l,énergie
électrique (poêle à gaz, à charbon, etc.) sont
utilisés en même temps. En eet, en éva-
cuant l’air, la hotte pourrait créer une dé-
pression dans la pièce. La pression négative
de la pièce ne doit pas dépasser 0,04 mbar,
évitant ainsi que la source de chaleurs pro-
voque un appel des gaz qui doivent être
évacués. Il est donc nécessaire d’équiper la
pièce de prises d’air alimentant un ux d’air
frais constant.
* L’ors du raccordement électrique assu-
rezvous que la prise de courant soit mu-
nie de mise à la terre; vériez aussi que les
valeurs de tension correspondent à celles
qui sont indiquées sur la plaque des ca-
ractéristiques de l’appareil, qui se trouve à
l’intérieur de celui-ci.
* Avant de procéder à une opération d’en-
tretien ou de nettoyage quelconque, il faut
débrancher l’appareil.
Si votre appareil n’a pas de câble exible qui
ne peut pas être séparé, ni de prise ou bien
d’autre dispositif qui garantisse le débran-
chement de tous les pôles du réseau,avec
une distance d’ouverture entre les contacts
