INFORMAZIONI TECNICHE
TECHNICAL INFORMATION
INFORMAZIONI COMMERCIALI PER I CONSUMATORI
COMMERCIAL INFORMATION FOR THE CONSUMER

2

3
1A
1C
1D
1B
1E
1

4
4
2
4A
3

6
7
5
5
8
9 10

6
11
13
12
14

16
17
7
15

INDICE
Avvertenze
Sistema d’uso
Installazione
Funzionamento
Manutenzione
IT
8

• Se un apparecchio sso non è
dotato di cavo di alimentazione e
spina, o altro mezzo di seziona-
mento dalla rete elettrica, è ne-
cessario prevedere nel cablaggio
sso dell’abitazione una sepa-
razione dei contatti in tutti i poli
che forniscano la disconnessione
completa in condizioni di categoria
di sovratensione III.
• Una buona manutenzione ga-
rantisce un buon funzionamento
ed un buon rendimento nel tempo.
• Tutti i modelli sono in classe I
pertanto necessitano di collega-
mento a terra.
• L’apparecchio può essere utiliz-
zato da bambini di età non infe-
riore a 8 anni e da persone con
ridotte capacità siche, sensoriali
o mentali, o prive di esperienza
o della necessaria conoscenza,
purché sotto sorveglianza oppure
dopo che le stesse abbiano ricevu-
to istruzioni relative all’uso sicuro
dell’apparecchio e alla compren-
sione dei pericoli ad esso inerenti.
• I bambini non devono giocare
con l’apparecchio.
• La pulizia e la manutenzione non
devono essere eseguite da bam-
bini senza supervisione.
• Esiste la possibilità di incendio
qualora le operazioni di pulizia
non vengano effettuate secondo
quanto indicato nelle istruzioni;
AVVERTENZE
• L’uscita aria dell’apparecchio,
non deve essere collegata ad un
condotto usato per lo scarico di
altri fumi quali impianti di riscal-
damento, scaldabagni, ecc. Per
l’emissione all’esterno dell’aria ri-
spettare le norme vigenti.
• Il locale deve disporre di adegua-
ta ventilazione quando si utilizza la
cappa da cucina contemporane-
amente con altri apparecchi che
impiegano gas o altri combustibili
(non si applica agli apparecchi che
si limitano a scaricare nuovamen-
te l’aria nel locale);
• E’ vietato cucinare cibi alla am-
ma o far funzionare i fornelli a gas
senza recipienti di cottura sotto la
cappa stessa (le amme aspirate
rischiano di danneggiare l’appa-
recchio).
• Prima del collegamento elettrico
assicurarsi che i valori di tensio-
ne dell’abitazione corrispondano
con quelli della targa dati elettrici
dell’apparecchio.
• Prima di procedere a qualsiasi
tipo di operazione di pulizia o ma-
nutenzione assicurarsi che l’appa-
recchio sia scollegato dalla rete
elettrica.
• La distanza minima tra la super-
cie di supporto dei recipienti di
cottura sul fornello e la parte più
bassa della cappa da cucina deve
essere di almeno 65 cm.
9

10
• Prima di procedere nell’installa-
zione dell’apparecchio vericare
che tutti i componenti non siano
danneggiati, in caso contrario con-
tattare il rivenditore e non prose-
guire con l’installazione.
• Le parti accessibili della cap-
pa possono scottare se usate in
concomitanza con gli apparecchi
di cottura.
• Se il cavo alimentazione è dan-
neggiato, questo deve essere so-
stituito da personale qualicato.
• In caso di modelli in versione
EXTERNAL MOTOR il motore
esterno viene alimentato diretta-
mente dalla cappa da cucina.
• Per conseguenze o danni deri-
vati da una errata installazione o
errato utilizzo dell’apparecchio, la
ditta fornitrice non risponderà di
alcuna garanzia.
• Le riparazioni dovranno essere
effettuate esclusivamente da uno
specialista autorizzato. Scollega-
re sempre la cappa prima di pro-
cedere alle operazioni di pulizia o
alla sua manutenzione.
• Per la pulizia della vostra cap-
pa, non utilizzare mai apparecchi
a vapore o ad alta pressione.
• Rispettare la frequenza di puli-
zia e di sostituzione dei ltri. Gli
accumuli di deposito di grasso ri-
schiano di provocare un incendio.
• Non utilizzare mai la cappa sen-
za ltri antigrasso.

VERSIONI D’USO

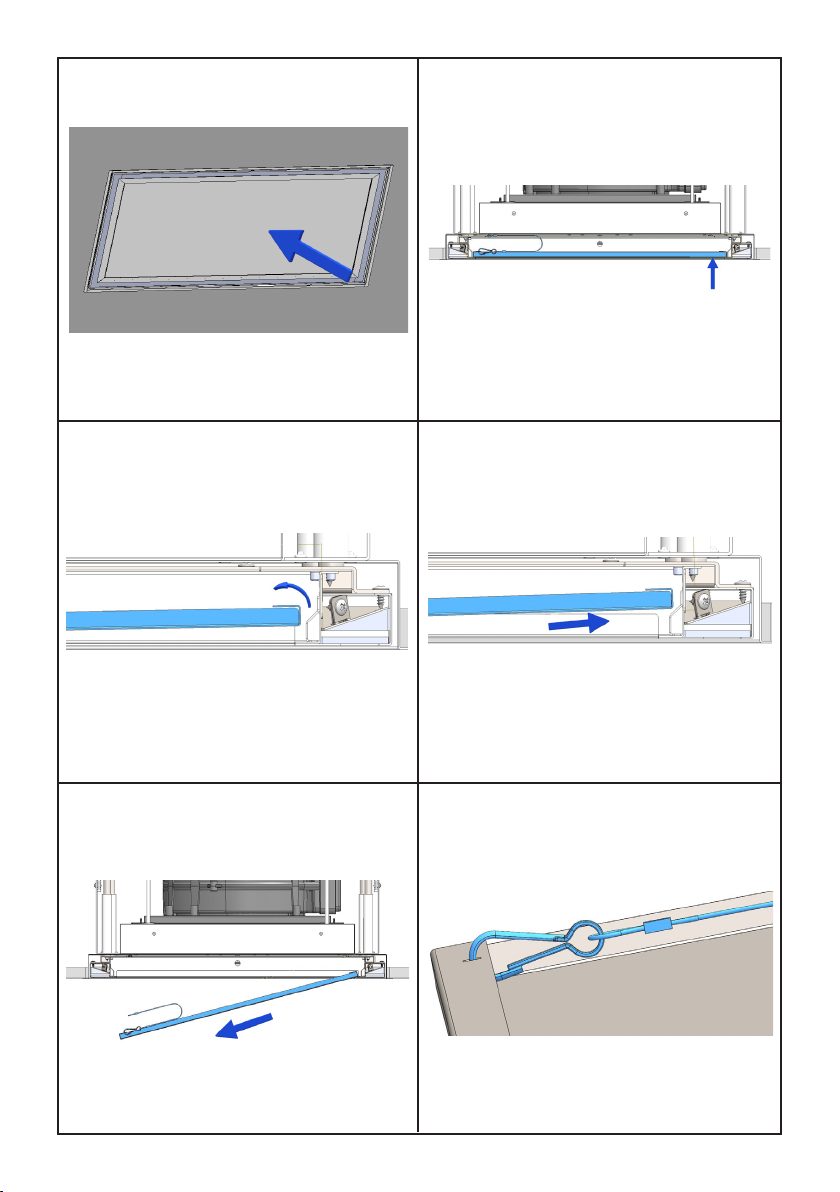

APERTURA PANNELLO
E’ possibile aprire il pannello (vedi g. 1) di coper-
tura dei ltri antigrasso seguendo la procedura
indicata nelle immagini 1A-1B-1C-1D.
Per rimuovere completamente il pannello dalla
cappa sganciare i due cavi di sicurezza (vedi g.
1E).
11
INSTALLAZIONE

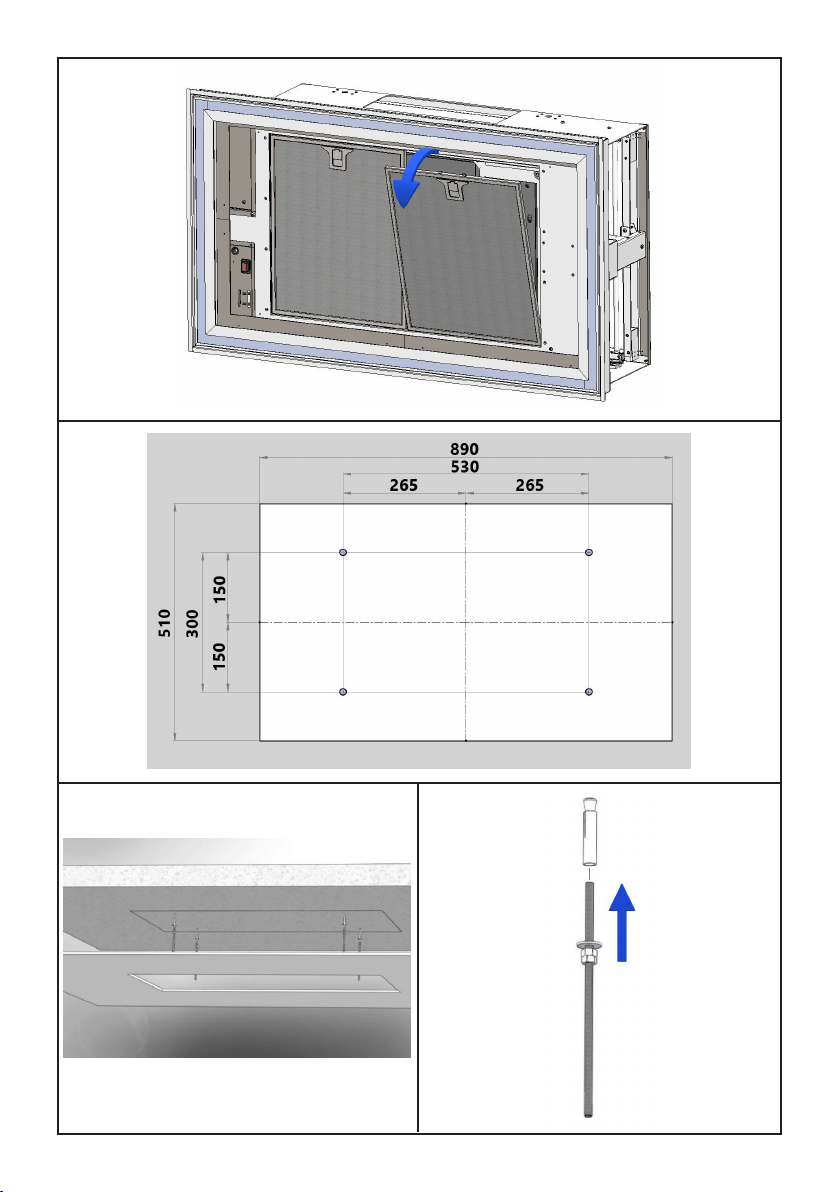

Effettuare le quattro forature nel softto solido uti-
lizzando una punta elicoidale con diametro 8mm,
seguendo le quote in g. 3.
Inserire gli inserti metrici forniti in dotazione, nelle
forature realizzate (fIg. 4).
Inserire le barre lettate negli inserti metrici pre-
cedentemente installati.
Avvitare le barre lettate utilizzando due dadi,
come da g. 4A, agire nel dado basso per avvita-
re la barra lettata.

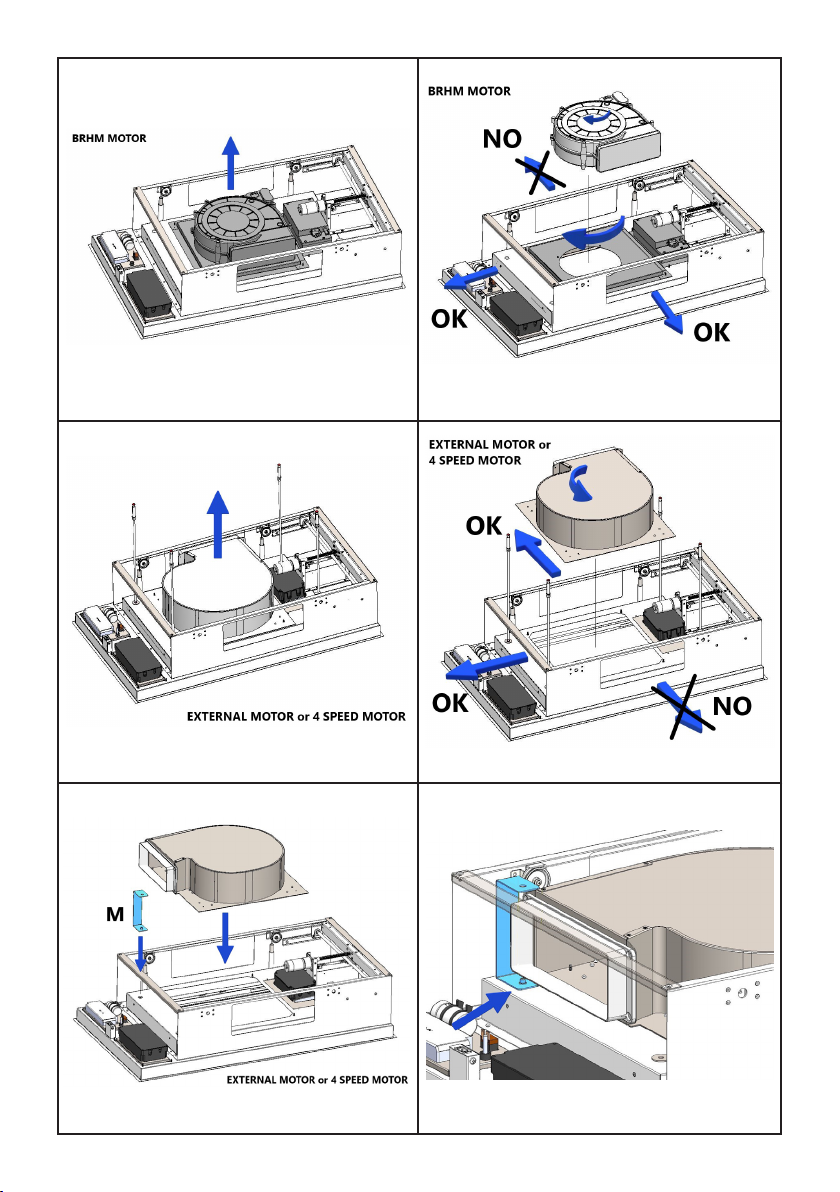

E’ possibile scegliere il lato della cappa sul quale
far deuire l’aria aspirata (g. 5 - 6 versione mo-
tore BRHM).
Nel caso di versione motore remoto o 4 velocità,
è possibile far deuire l’aria aspirata su due lati
della cappa (g. 7 - 8). Utilizzando il lato in g. 9
si deve installare la staffa “M” come mostrato in
g. 10-11.
Dopo aver scelto la posizione migliore, pre di-
sporre la canalizzazione.
Prendere il prodotto, effettuare il collegamen-
to elettrico e collegare il tubo di evacuazione
dell’aria; inserire il prodotto nella nicchia facendo
entrare le barre lettate nei fori (g. 12) il bordo
esterno della cappa a cielo deve coincidere per-
fettamente con il contro softto.
Inserire nelle barre lettate i piastrini forniti in do
tazione e i dadi facendo attenzione nel tirarli ade
guatamente (g. 13).

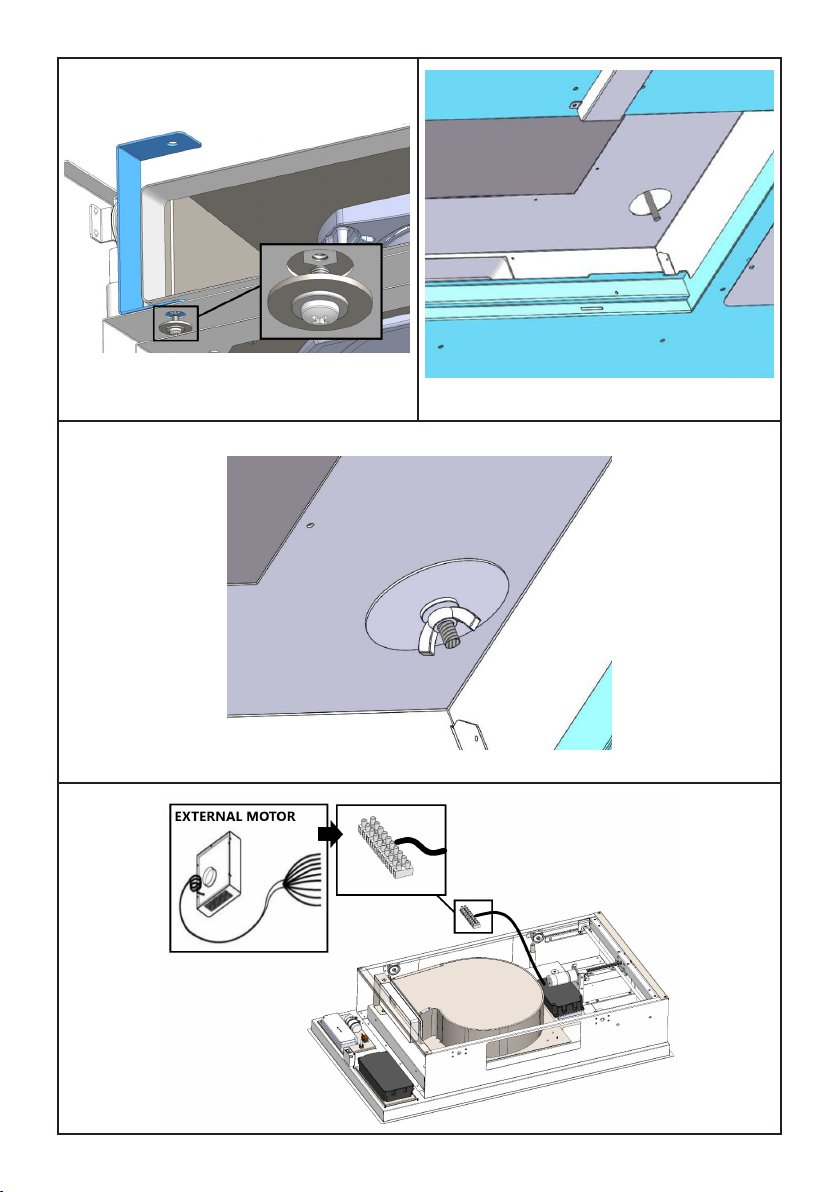

Nel caso di versione motore remoto collegare il
cavo del motore remoto alla morsettiera presente
all’interno della scatola in plastica, nel cablaggio.
Fare attenzione nel rispettare i colori dei cavi du-
rante il collegamento elettrico (g. 14).
Riposizionare in sede i ltri antigrasso ed il pan-
nello di copertura dei ltri antigrasso, seguendo il
procedimento inverso indicato nel capitolo VER-
SIONI D’USO.
Per un adeguato funzionamento si consiglia di in
stallare il prodotto ad una distanza massima, dal
livello del pavimento, di 2000 - 2100 mm.
Prima di procedere nell’installazione dell’appa-
recchio vericare che tutti i componenti non siano
danneggiati, in caso contrario contattare il riven-
ditore e non proseguire con l’installazione.
Utilizzare un tubo di evacuazione aria che abbia
la lunghezza massima non superiore a 5 metri.
- Limitare il numero di curve nella canalizzazio-
ne poiché ogni curva riduce l’efcienza di aspi-
razione equiparata a 1 metro lineare. (Es: se si
utilizzano n°2 curve a 90°, la lunghezza della ca-
nalizzazione non dovrebbe superare i 3 metri di
lunghezza).
- Evitare cambiamenti drastici di direzione.
- Utilizzare un condotto con diametro da 150mm
costante per tutta la lunghezza.
- Utilizzare un condotto di materiale approvato
normativamente.
Estrarre il prodotto dalla confezione e collocarlo
su una supercie adatta: suggeriamo di usare un
materiale morbido, come una spugna o un pan-
no.
Rimuovere i ltri antigrasso (Fig. 2).
Praticare l’apertura che ospiterà la cappa nelle
seguenti dimensioni:
890 mm x 510 mm
La distanza minima tra cartongesso e softto so-
lido dovrà essere di 220 mm.

FUNZIONAMENTO

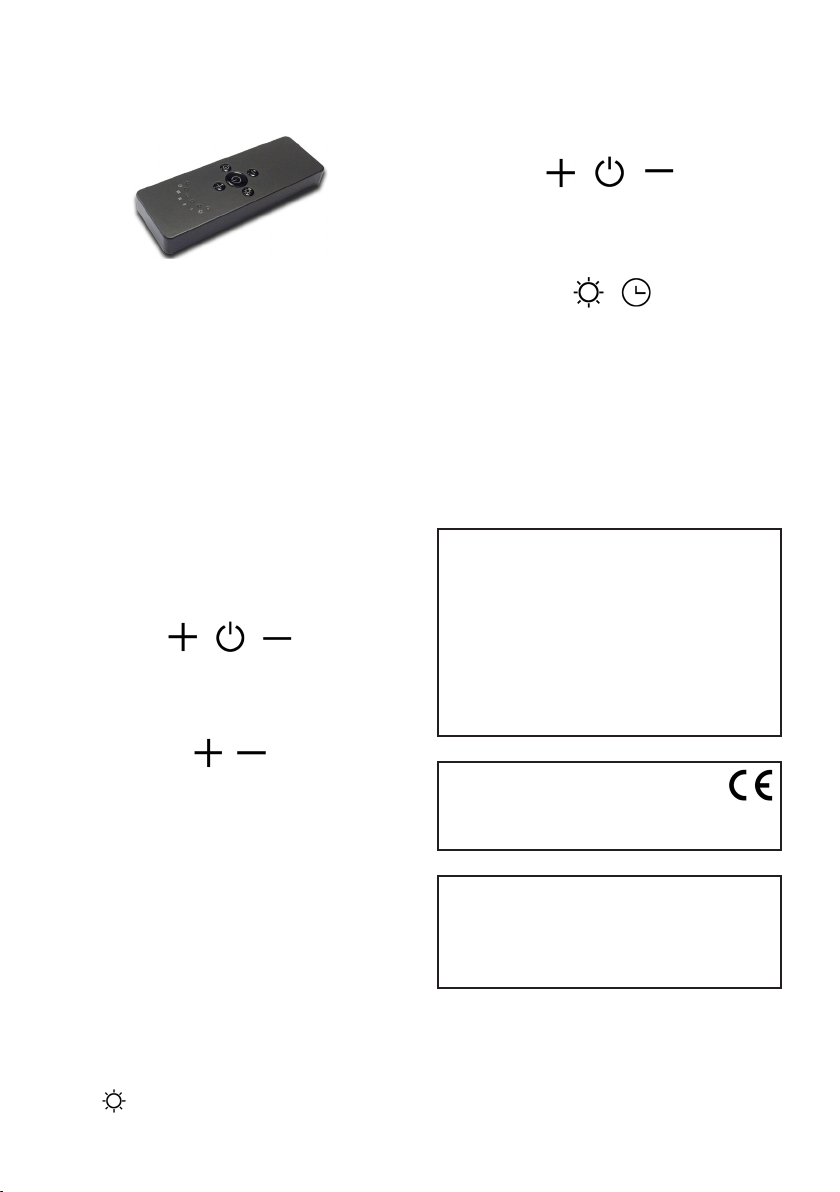

RADIOCOMANDO SERIE
RC001
Radiocomando per il comando a distanza di cap-
pe aspiranti.
CARATTERISTICHE TECNICHE
- Alimentazione pila alkalina: 12V mod. 27A
- Frequenza di lavoro: 433,92 Mhz
- Combinazioni: 32.768
- Consumo max.: 25 mA
- Temperatura d’esercizio: -20 ÷ + 55 °C
- Dimensioni: 130x45x15mm.
DESCRIZIONE DI FUNZIONAMENTO
Il trasmettitore è dotato di 5 tasti per la gestione
del funzionamento della cappa, come di seguito
specicato:
12
FUNZIONE LUCI DIMMERABILE
TALE FUNZIONE PREVEDE LA DIMMERA BI-
LITA’ DELLE LUCI DAL 20% FINO AL 100%
TRAMITE LA PRESSIONE CONTINUATA DEL
TASTO LUCE DEL TELECOMANDO.
LE FUNZIONI SONO LE SEGUENTI:
- LUCE CAPPA SPENTA - PRESSIONE BREVE
DEL TASTO - ACCENZIONE LUCE AL 100%.
- LUCE ACCESA AL 100% - PRESSIONE BRE-
VE DEL TASTO - SPEGNIMENTO LUCE.
- LUCE ACCESA AL 100% - PRESSIONE CON-
TINUATA DEL TASTO - DIMINUZIONE DELLA
LUMINOSITÀ.
- RILASCIO DEL TASTO DURANTE LA DIMINU-
ZIONE O INCREMENTO - LA LUCE RIMANE
NELL’INTENSITÀ OTTENUTA.
- LUCE ACCESA DIMMERATA - NUOVA PRES-
SIONE CONTINUATA DEL TASTO - INVERSIO-
NE LUMINOSITA’ RISPETTO ALLA PRECE-
DENTE.
SETTAGGIO TEMPERATURA COLORE
Assicurarsi che le luci ed il ventilatore siano
spenti.
Tenendo premuto il tasto TIMER, viene accesa
la luce nella temperatura colore impostata in pre-
cedenza.
Premere e mantenere premuto il tasto Luce per
variare la temperatura colore.
Fintanto che il tasto viene mantenuto premuto,
viene variata la temperatura colore da calda a
fredda,
basta lasciare il tasto Luce per seleziona re il co-
lore desiderato.
Uscire dalla funzione di selezione della tempera-
tura colore premendo il tasto ON/OFF.
: interruttore ON/OFF luce.
: interruttore ON (apertura pannello - 1° velocità
motore) - OFF (chiusura pannello - motore
spento). (g. 15 - 16)
: diminuire velocità.
: aumentare velocità.
: temporizzatore 10 minuti.
La velocità di aspirazione impostata viene indica-
ta mediante il led presente nel canale perimetrale
di aspirazione.
Ad ogni colore generato dal led, corrisponde una
determinata velocità come indicato sotto:
Prima velocità colore BIANCO
Seconda velocità colore AZZURRO
Terza velocità colore BLU
Quarta velocità colore ROSSO
Raggiunte le 30 ore di lavoro cumulative, non
appena viene spento il prodotto, il led indicatore
della velocità lampeggerà per 30 secondi in luce
ROSSA allo scopo di segnalare la saturazione
del ltro antigrasso.
E’ possibile effettuare il reset dell’allarme pre-
mendo il tasto TIMER, durante il lampeggio di
segnalazione.

Ripristino della congurazione di Fabbrica:
Se si desidera ripristinare la congurazione di
Fabbrica, occorre eseguire la procedura nel se-
guente modo: premere contemporaneamente i
tasti:
in modo continuo per 2 secondi, nello stesso
istante si avrà l’accensione dei Led, successiva-
mente premere i tasti:
(entro 5 secondi), 6 lampeggi dei Led indicheran-
no che l’operazione è stata completata.
ATTENZIONE! Questa operazione cancella in
maniera denitiva i codici preesistenti.
Tasto d’emergenza:
In caso di non funzionamento del radiocomando,
per lo spegnimento dell’apparecchiatura, interve-
nire sul tasto d’emergenza. Dopo eventuali ripa-
razioni, ripristinare il tasto d’emergenza.
ATTENZIONE
La batteria deve essere sostituita ogni anno
per garantire la portata ottimale del trasmet-
titore.
Per sostituire la batteria scarica rimuovere il
coperchio di plastica, togliere la batteria in uso
e inserirne una nuova rispettando la polarità
indicata nel contenitore.
La batteria usata deve essere smaltita negli
appositi raccoglitori.
Il prodotto
Radiocomando RC001
è conforme alle speciche della Direttiva
RED 2014/53/EU.
AVVERTENZE
Cambiamenti o modiche non espressamente
approvate dal detentore del certicato di com-
patibilità alle norme possono invalidare il di-
ritto dell’utente all’utilizzo dell’apparecchiatura
Rev.026/08/14
13
Il prodotto è dotato di un dispositivo elettronico
che permette lo spegnimento automatico dopo
quattro ore di funzionamento dall’ultima opera-
zione eseguita.
CONDIZIONE INIZIALE DI FUNZIONAMENTO
Il radiocomando viene fornito dal costruttore
pronto per l’uso, contenente già dei codici prede-
niti di Fabbrica.
MODALITÀ DI FUNZIONAMENTO
Congurazione standard:
La congurazione di fabbrica prevede che tut-
ti i sistemi “ cappa - radiocomando “ abbiano lo
stesso codice di trasmissione. Nel caso siano
installati due sistemi “ cappa - radiocomando “
nello stesso locale o nelle immediate vicinanze
i sistemi avendo lo stesso codice di trasmissione
potrebbero essere inuenzati quindi è necessario
cambiare il codice di un solo radiocomando.
Generazione di un nuovo codice trasmissio-
ne:
Il radiocomando viene fornito dalla fabbrica con
dei codici predeniti. Se si desidera una nuova
generazione di codici, occorre eseguire la proce-
dura nel seguente modo: premere contempora-
neamente i tasti:
in modo continuo per 2 secondi, nello stesso
istante si avrà l’accensione dei Led, successiva-
mente premere i tasti:
(entro 5 secondi), 3 lampeggi dei Led indicheran-
no che l’operazione è stata completata.
ATTENZIONE! Questa operazione cancella in
maniera denitiva i codici preesistenti.
Apprendimento del nuovo codice di trasmis-
sione:
Dopo aver cambiato il codice di trasmissione nel
radiocomando, occorre far apprendere alla cen-
trale elettronica della cappa aspirante il nuovo
codice nel seguente modo:
Premere il pulsante di spegnimento generale
della cappa (Fig. 17), ripristinare l’alimentazione
alla centrale elettronica, da questo momento ci
sono 15 secondi di tempo per premere il tasto
Luce: per far sì che la centrale si sincronizzi
con il nuovo codice.

Una manutenzione accurata garantisce un buon
funzionamento e prestazioni durature.
Una speciale cura va rivolta al ltro antigrasso:
per accedere al ltro, procedere come descritto
nel Capitolo APERTURA DEL PANNELLO.
Rimuovere il ltro antigrasso, usando l’apposita
maniglia.
Per rimontare il ltro antigrasso dopo la pulizia,
eseguire
la stessa operazione in ordine inverso.
Per rimuovere il ltro al carbone, se installato, se-
guire gli stessi passi come per il ltro antigrasso.
Il ltro a carbone si trova immediatamente sopra
il ltro antigrasso.
L’acqua tiepida e detergenti neutri sono racco-
mandati per pulire l’apparecchio, mentre devono
essere evitati prodotti abrasivi.
Se il cavo di alimentazione è danneggiato, deve
essere sostituito o dal produttore o da un centro
assistenza assistenza o da una persona quali-
cata per evitare rischi.
MANUTENZIONE
14
TEMPORIZZAZIONI
Con l’entrata in vigore dal 1° Gennaio 2015 dei
nuovi regolamenti della Commissione Europea
EU65 “Energy label” e EU66 “ Ecodesign”, ab-
biamo reso conforme i prodotti in base ai requisiti
richiesti.
Tutti i modelli nelle versioni energy label dispon-
gono di una elettronica, con funzioni di temporiz-
zazione delle velocità di aspirazione, superiore a
650m³/h.
In effetti i modelli con motore a bordo, con porta-
ta massima superiore a 650m³/h, prevedono la
IVa velocità temporizzata dopo 5 minuti di funzio-
namento, Trascorsi i tempi di cui sopra il motore
di aspirazione passa alla IIIa velocità in maniera
automatica.
I prodotti in versione external motor, vengono
abbinati soltanto con motori remoti dove, come
per la versione con motore a bordo, vengono
temporizzate le velocità con portate superiori a
650m³/h. (Vedi istruzioni riportate nei motori re-
moti).
I motori remoti, che hanno una portata superio-
re a 650m³/h sia alla IVa che alla IIIa velocità,
vengono automaticamente temporizzate come
segue: dalla IVa velocità, dopo 6 minuti di funzio-
namento passa automaticamente alla II velocità.
Se il prodotto viene impostato alla IIIa velocità,
passa automaticamente alla II velocità dopo 7
minuti. Resta comunque possibile modicare le
velocità in uso.
Il prodotto in modalità stand-by ha un consumo
inferiore a 0.5W.

CONTENTS
Warnings
Uses
Installation
Working
Maintenance
GB
15

• If a stationary appliance is not
tted with a supply cord and a
plug, or with other means of di-
sconnection from the supply
mains, it is necessary to predict
a contact separation in all poles
that provide full disconnection
under overvoltage category III
conditions.
• Regular maintenance and clea-
ning will ensure good performan-
ce and reliability, while extending
the working life of the hood.
• All appliances are Class I, so
it is necessary to check that the
domestic power supply guaran-
tees adequate earthing.
• This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental ca-
pabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand the
hazards involved
• Children shall not play with the
appliance
• Cleaning and user maintenan-
ce shall not be made by children
without supervision.
• Failure to carry out cleaning as
indicated will result in a re ha-
zard.
WARNINGS
• The air must not be discharged
into a ue that is used for exhau-
sting fumes from appliances bur-
ning gas or other fuels (not ap-
plicable to appliances that only
discharge the air back into the
room)
• When the cooker hood is used in
conjunction with appliances sup-
plied with energy other than elec-
tric (e.g. gas burning appliances),
a sufcient degree of aeration
must be guaranteed in the room
(not applicable to appliances that
only discharge the air back into
the room).
• It is not allowed to cook food
over open ames (ambé) or
operate gas hobs without pots
or pans on them under the hood
itself (the ames sucked into the
hood might damage the applian-
ce).
• Before connecting to the mains
supply ensure that the mains vol-
tage corresponds with the volta-
ge on the rating plate inside the
hood.
• Before carrying out any kind of
maintenance or cleaning, discon-
nect the hood from the mains
supply.
• The minimum safety distance
between the cooker top and the
extractor hood is 650 mm.
16

17
• Before commencing the instal-
lation, check that all components
are not damaged, otherwise con-
tact the dealer and do not conti-
nue with the installation.
• Accessible parts of the hood
may become hot when used with
cooking appliances.
• In the event of damage to the
power cable, it must be replaced
by the manufacturer or by the
technical service department, in
order to prevent any risks.
• For hood models with EXTER-
NAL MOTOR, the external motor
is powered directly by the kitchen
hood.
• The manufacturer will not be
held liable for any damages re-
sulting from incorrect or impro-
per installation.
• Repairs must be performed
only by an authorised technician.
Always disconnect the hood
before carrying out cleaning or
maintenance operations.
• Never use steam or high-pres-
sure devices for cleaning your
hood.
• Respect the guidelines for cle-
aning and replacement of grease
lters. Accumulated deposits of
grease are a re hazard.
• Never use the cooker hood wi-
thout the grease lters.

USES
18
PANEL OPENING
It is possible to open the anti-grease cover panel
(see g. 1) following the procedure indicated in
images 1A-1B-1C-1D.
To completely remove the panel from the hood,
unhook the two safety cables (see g. 1E).
INSTALLATION
Screw the threaded rods using two nuts, as
shown in g. 4A, act in the low nut to screw the
threaded rod.
It is possible to choose the side of the hood on
which to let the ducted air ow (g. 5 - 6 BRHM
motor version).
In the case of the remote or 4-speed motor ver-
sion, it is possible to let the sucked air ow out on
two sides of the hood (g. 7 - 8). Using the side in
g. 9 the bracket “M” must be installed as shown
in g. 10 - 11.
After choosing the best location, prepare the ca-
nalization.
Take the product, make the electrical connection
and connect the air evacuation pipe; insert the
product into the niche by letting the threaded bars
enter the holes (g. 12) the outer edge of the cei-
ling hood must coincide perfectly with the false
ceiling.
Insert the supplied plates and nuts into the thre-
aded bars, taking care to pull them properly (g.
13).
For the external motor version connect the re-
mote motor cable to the terminal block inside the
plastic box, in the wiring. Pay attention to respect
the colors of the cables during the electrical con-
nection (g. 14).
Reposition the grease lters and the over panel in
their seat, following the reverse procedure indica-
ted in the “USES” chapter.
It is recommended to install the product at a
maximum distance of 2000 - 2100 mm from the
oor level.
Before proceeding with the installation of the ap-
pliance, check that all the components are not
damaged, otherwise contact the dealer and do
not proceed with installation.
Use an air outlet pipe that has the maximum leng-
th of no more than 5 meters.
- Limit the number of bends in the canalization
since each bends reduces the suction efcien-
cy equivalent to 1 linear meter. (for example if
n°2 90°bends are used the length of the ducting
should not exceed 3 meters).
- Avoid drastic changes of direction.
- Use a duct with a constant diameter of 150mm
over the entire length.
-Use a material approved by standards and re-
gulations.
Remove the product from the package and place
it on a suitable surface: we suggest using a soft
material, such as a sponge or cloth.
Remove the grease lters (Fig. 2).
Cut-out dimensions:
890 mm x 510 mm
The minimum distance between plasterboard
and solid ceiling must be 220 mm.
Make the four holes in the solid ceiling using an
8mm helical bit, following the dimensions in g. 3
Insert the dowels supplied in the holes made.
Insert the threaded rods in the previously instal-
led dowels. (g. 4)

WORKING
RC001
RADIO CONTROL
Radio control used for the remote operation of
ducted cooker hoods.
TECHNICAL DATA
- Alkaline battery powered: 12V mod. 27A
- Operating frequency: 433.92 Mhz
- Combinations: 32.768
- Max. consumption: 25 mA
- Operating temperature: -20 ÷ + 55 °C
- Dimensions: 130x45x15 mm.
OPERATING DESCRIPTION
The transmitter is equipped with 5 buttons for co-
oker hood management, as specied below:
19
DIMMABLE LIGHTS FUNCTION
THIS FUNCTION PROVIDES FOR LIGHTS DIM-
MABILITY, RANGING FROM 20% TO 100% , BY
CONTINUOUSLY PRESSING THE LIGHT KEY
ON THE REMOTE CONTROL.
FUNCTIONS ARE THE FOLLOWING:
- HOOD LIGHT OFF - SHORTLY PRESS THE
KEY - LIGHT ON AT 100%.
- LIGHT ON AT 100% - SHORTLY PRESS THE
KEY - LIGHT OFF.
- LIGHT ON AT 100% - CONTINOUSLY PRESS
THE KEY - BRIGHTNESS REDUCTION.
- RELEASING THE KEY DURING REDUCTION
OR INCREASE - LIGHT KEEPS THE LUMINOUS
INTENSITY REACHED.
- LIGHT ON - DIMMED - CONTINOUSLY PRESS
THE KEY - BRIGHTNESS IS INVERTED IF COM-
PARED TO THE PREVIOUS FUNCTION.
COLOUR TEMPERATURE SETTING
Make sure that the lights and the fan are off.
Holding down the TIMER key will turn on the light
at the previously set colour temperature.
Press and hold the Light key to change the colour
temperature.
As long as the key is kept pressed, the colour
temperature is changed from warm to cold, just
leave the Light key to select the desired colour.
Exit the colour temperature selection function by
pressing the ON/OFF key.
The set suction speed is indicated by the LED in
the suction perimeter channel.
To each color generated by the LED, it corre-
sponds a specic speed, as shown below:
First speed WHITE
Second speed BLUE
Third speed DARK BLUE
Fourth speed RED
After 30 hours working, when the hood is switched
off, the speed indicator led will ash for 30 secon-
ds in RED light in order to signal the saturation of
the grease lter.
While ashing, it is possible to reset the alarm by
pressing the TIMER button.
: Light ON/OFF command.
: Switch ON (panel opening - 1st motor speed) -
OFF (panel closing - motor off). (Fig. 15 - 16)
: Reduce speed.
: Increase speed.
: 10-minute timer.

for 2 seconds. When Leds light on, press buttons:
(within 5 seconds). Leds ashing 6 times indicate
the procedure is completed.
WARNING! This operation deletes permanen-
tly the preset codes.
Emergency button:
In the event that the radio control does not work,
use the emergency button to switch the appliance
off. After any necessary repairs have been perfor-
med, reset the emergency button.
WARNING
The battery should be replaced every year to
guarantee the optimal range of the transmitter.
To replace the exhausted battery, take the pla-
stic lid off, remove the battery and replace it
with a new one, observing the correct battery
polarities.
Used batteries should be discarded in special
collection bins.
The below product:
RC001 Radio Controll
complies with the specications set out in the
Directive RED 2014/53/EU.
WARNING
Any adjustments or modications which have
not been expressly approved by the holder of
the legal conformity certicate may invalidate
the user’s rights relating to the operation of
the device.
Rev.026/08/14
20
The products are endowed with an electronic de-
vice which allows the automatic switching off after
4 hours working from the last operation.
INITIAL OPERATING CONDITION
The manufacturer supplies the radio control unit
ready to be used with codes preset in the Factory
OPERATION MODE
Standard conguration:
Standard conguration requires all “cooker hoods
– radio control - system” to be provided with the
same transmission code. In the event two cooker
hoods – radio control system are installed in the
same room or nearby, each system may affect
the operation of the another. Therefore, the code
of one radio control system must be changed.
Generating a new transmission code:
The radio control system is provided with preset
codes. Should new codes be required, proceed
as follows: Press simultaneously buttons:
for two seconds. When Leds light on, press but-
tons:
(within 5 seconds). Leds ashing 3 times indicate
the procedure is completed.
WARNING! This operation deletes permanen-
tly the preset codes.
Learning the new transmission code:
Once the transmission code is changed in the ra-
dio control unit, the electronic central unit of the
cooker hood must be made to set the new code
in the fol- lowing way:
Press the main power-off button (g. 17) of the
hood and then restore power to the electronic
control unit. Within the next 15 seconds, press
the Liight Button to synchronise the central
unit with the code.
Reset of the Factory conguration:
To restore the Factory conguration, follow the
procedure described below: press simultaneou-
sly buttons:
