SKYLOTEC Lifeline Horizontal User manual

GB
DE
IT
FR
ES
PT
NL
DK
NO
FI
SE
GR
TR
PL
HU
Instruction for use
Gebrauchsanleitung
Istruzioni d‘uso
Instructions d‘utilisation
Instrucciones de uso
Instruções de serviço
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Bruksanvisning
Οδηγίες χρήσης
Talimatlar
Instrukcje
Utasítás
CZ
SK
RO
SL
BG
EE
LT
LV
RU
RS
HR
Instrukce
Inštrukcie
Instrucţiuni
Navodila
инструкции
Juhised
Instrukcijos
Instrukcijas
инструкции
инструкције
Instrukcije
© SKYLOTEC
MAT-BA-0022-00
Stand 26.07.2018
(EU) 2016/425
0123
2
1
+
GEBRAUCHSANLEITUNG
LIFELINE HORIZONTAL
SKYLOTEC GmbH
Im Mühlengrund 6-8
56566 Neuwied · Germany
Fon +49 (0)2631/9680-0
Mail [email protected]
Web www.skylotec.com

2
Informationen (Beide Anleitungen beachten)/
Information (Use both manuals)
2
1+

3
GB Instruction for use
Icons page 5-7
Explanation page 8-10
DE Gebrauchsanleitung
Icons Seite 5-7
Erklärung Seite 11-13
IT Istruzioni d´uso
Icons pagina 5-7
Delucidazion pagina 14-16
FR Instructions d´utilisation
Icons page 5-7
Déclaration page 17-19
ES Instrucciones de uso
Icons página 5-7
Declaración página20-22
PT Instruções de serviço
Icons página 5-7
Declaração página23 -25
NL Gebruiksaanwijzing
Icons zijde 5-7
Uiteenzetting zijde26-28
DK Brugsanvisning
Icons side 5-7
Forklaring side 29-31
NO Bruksanvisning
Icons side 5-7
Forklaring side 32-34
FI Käyttöohjeet
Icons sivu 5-7
Selitys sivu 35-37
SE Bruksanvisning
Icons sida 5-7
Förklaring sida 38-40
GR Οδηγίες χειρισμού
 Icons σελίδα5-7
 Εξήγηση σελίδα41-43
TR Talimatlar
Icons sayfa 5-7
 Açıklama sayfa44-46
PL Instrukcja obslugi
Icons strona 5-7
 Wyjaśnienie strona47-49
HU Utasítás
Icons oldal 5-7
Nyilatkozat oldal 50-52

4
CZ Instrukce
Icons strana 5-7
Prohlášení strana53-55
SK Inštrukcie
Icons strana 5-7
Vyhlásenie strana56-58
RO Instrucţiuni
Icons pagină5-7
 Declarație pagină59-61
SL Navodila
Icons stran 5-7
Izjava stran62-64
BG инструкции
 иконка страница5-7
 декларация
страница65-67
EE Juhised
Icons lehekülg 5-7
Deklaratsioon lehekülg68-70
LT Instrukcijos
Icons puslapis 5-7
Deklaracija puslapis 71-73
LV Instrukcijas
Icons lappuse 5-7
 Deklarācija lappuse 74-76
RU инструкции
 иконка страница5-7
 декларация страница77-79
RS инструкције
 Иконе страница5-7
 декларација страница80-82
HR Instrukcije
Icons strana 5-7
Deklaracija strana83-85

5
5
Usage okay/ Nutzung in Ordnung
Proceed with caution during usage/
Vorsicht bei der Nutzung
Danger to life/Lebensgefahr
Not applicable, not present/
Nicht anwendbar oder nicht verfügbar

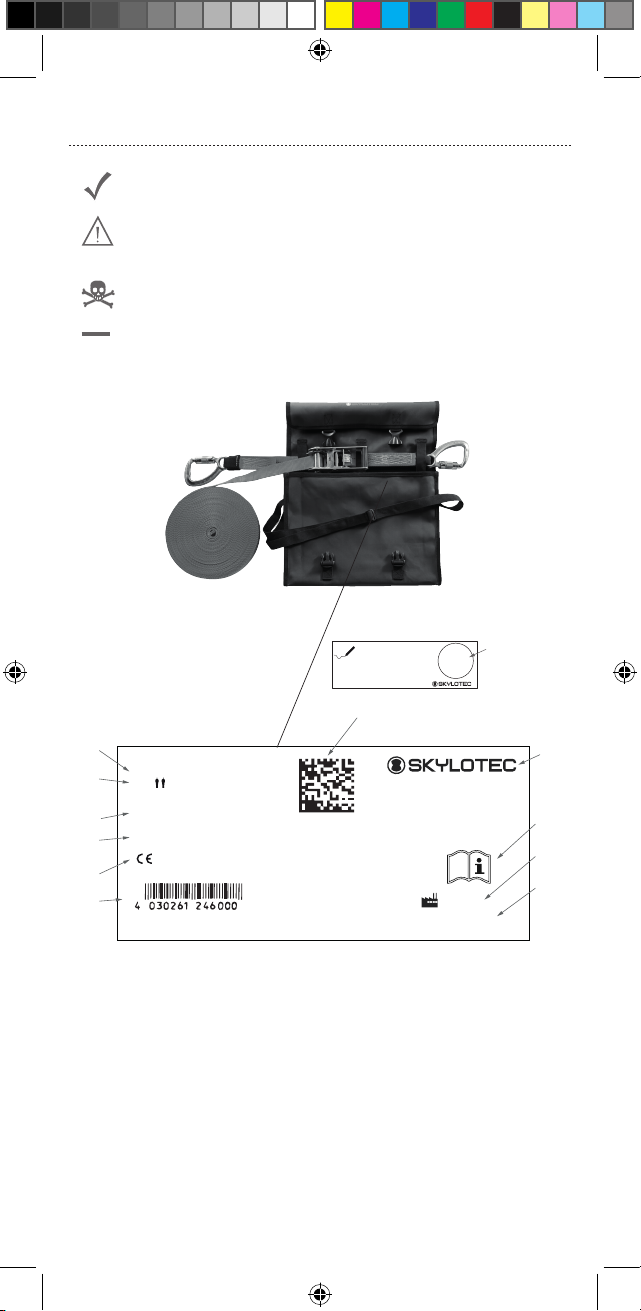

Lifeline Horizontal
Etiketten/Labels
Im Mühlengrund 6-8
56566 Neuwied
Germany
+49 (0)2631/9680-0
www.skylotec.com
01/2017
EN 795/B/C:2012
CENT/TS 16415:2017-11
LIFELINE HORIZONTAL
serial-no.: XXXXXX-XXX
art.-no.: L-0329
0123
1
3
8
5
7
2
4
11
6
10
max. , max. 20 m
9
Next
inspection
User identification/Identification de l'utilisateur/
Identificación del usuario
Mark with permanent marker/Ecrire avec marqueur
permanent/Marca con marcador permanente
Platz für
Inspektionslabel

6
6
3 x
h�
1,5 m
h
lV
0,75 m
Sicherheitsabstand/
Safety distance
(l)
Anschlagpunkt/
Anchor point
Anschlagpunkt/
Anchor point
1.4
1.3
1.) Montage/Installation
h₁
Länge/Lenght (l) = max. 20 m
Anschlagpunkt/
Anchor point min. 6 kN min. 6 kN
Anschlagpunkt/
Anchor point
1.1
1.2
min. 30 cm

7
7
Sturzbeanspruchung/Loading by fall
Länge/ Length (I) h2lvh
5 m 0,5 m (max 3,75 m - depending
on type) 6,5 m
10 m 1,0 m (max 3,75 m - depending
on type) 7,0 m
20 m 2,0 m (max 3,75 m - depending
on type) 8,0 m
Durchhang installiertes System/Slack of installed systems
Länge/ Length (I) Durchhang/Slack (h1)
5 m ~0,10 m
10 m ~0,20 m
20 m ~0,30 m
Tabelle 1
Tabelle 2

8
8
GB Instruction for use
Usage okay
Proceed with caution during usage
Danger to life
Not applicable/Not available in this version
General information
The horizontal lifeline system is a temporary anchorage system in
accordance with EN 795 Type B and Type C (personal fall protection
equipment). It acts as an anchor point, to be used with EN 354
lanyards, energy absorbers (EN 355), mobile fall arrest devices
(EN 353-2) or fall arrest blocks (EN360), which limit the dynamic
forces to a maximum of 6 kN (impact force). Ensure that all persons
are protected against falling into the entry opening and from the
edge. Depending on the situation, individual fall protection must be
observed even during set-up. When working in enclosed spaces/
areas with a fall hazard, ensure that a fail-safe system with safety
harness is used, which enables the rescue of workers in an
emergency situation; e.g. a fall arrest retrieval block (EN 360 in
conjunction with EN 1496) and an appropriate rescue plan. The
anchoragesystemmustonlybeinstalledbyaqualiedpersonand
must be properly inspected. Use of the anchorage system is only
permitted for the purposes explained in this document. No
modicationsmaybemadetotheproducts.
1.) Assembly/Installation
1.1) Attach the horizontal lifeline system to the 2 anchor points.
These must have a minimum strength of 6 kN and be a maximum
of 20 m apart. Ensure the carabiners are locked and that the locking
mechanism does not catch on the anchor point. Structural integrity
must be guaranteed by a structure that is suitable for its intended
purpose and is evaluated on a case-by-case basis as part of a risk
analysis to be completed in full.
1.2) There must be a minimum of 30 cm webbing at the free end.
1.3) ATTENTION: Adjust length and tension with the ratchet. Pre-
tensioningoftheentiresystemhasasignicantinuenceonthe
forces generated on the anchor point and system when loaded. In
the worst case scenario, these resulting forces can lead to the
failure of the entire fall arrest system. To minimise the total forces,
pre-tensioning must, in all circumstances, be adjusted to a clearly
denedstandard.Toavoidcomplexcalculationsinareaswithafall
hazard, take account of both the calculated mid-system sag and
the wrapping of the webbing on the ratchet buckle. The neutral axis
of the system is midway along the intended line between the two
attachment points. The sag at the mid-point of the system is
calculated at a right angle to this line. This sag, in conjunction with
3 complete layers of webbing on the ratchet buckle, is to be

9
9
adjusted in accordance with Table 1 and observed under all
circumstances.
1.4) When using the system, ensure there is always sufcient
clearance beneath the user (see Table 2).
Dismantle the lifeline after every use and re-install/re-tension prior
to any further use.
ATTENTION: When setting up, ensure that the strap attached to
the accompanying bag is not pulled into the ratchet. Only carabiners
whose contact surface area is a minimum of 10 mm may be clipped
into the lifeline.
When loaded after a fall, the entire system must be replaced and
withdrawn from further use i.e. properly disposed of.
The product’s service life corresponds to the service life of our
webbing products and depending on use must undergo a detailed
inspection at least once a year (carried out by qualied trained
personnel).
Product label
1. Manufacturer + address
2. Maximum users
3. Read instructions
4. Product name
5. Relevant standards
6. Serial number
7. CE marking of the supervisory body
8. Year and month of manufacture
9. QR code
10. In-house barcode
11. Article number

10
10
2.) Certicate of Identication and Warranty
Theinformationon the afxedlabelscorresponds to thatofthe
suppliedproduct(seeserialnumber).Thepre-printedtablereects
the status of the certication / standards on the date of the
instructions. Information recorded on the product is binding
a) Product name
b) Article number
c) Dimensions/length
d) Material
e) Serial no.
f) Month and year of manufacture
g 1-x) Standards (international)
h1-x)Certicatenumber
i 1-x) Certifying body
j1-x)Certicatedate
k 1-x) Max. number of persons
l 1-x) Test weight
m1-x) Max. load/breaking strength
n) Manufacturing supervisory body; quality management system
o) Declaration of Conformity source
The full Declaration of Conformity can be accessed via the following
link: www.skylotec.com/downloads
3.) Inspection card
3.1–3.4) To be completed in the event of an inspection
3.1) Tester
3.2) Reason
3.3) Comments
3.4) Next inspection
4.) Specic information
4.1–4.4) To be completed by the purchaser
4.1) Date of purchase
4.2) First use
4.3) User
4.4) Company
5.) List of certifying bodies

11
11
DE Gebrauchsanleitung
Nutzung in Ordnung
Vorsicht bei der Nutzung
Lebensgefahr
Nicht anwendbar oder nicht verfügbar
LIFELINE HORIZONTAL
Das Horizontalsicherungssystem LIFELINE HORIZONTAL ist eine
temporäre Anschlageinrichtung nach EN 795 Typ B und Typ C
(persönlicheAbsturzschutzausrüstung). Es dient alsAnschlagpunkt
zur Verwendung mit EN 354 Verbindungsmitteln, mit Falldämpfern
(EN 355), mit mitlaufenden Auffanggeräten (EN 353-2) oder
Höhensicherungsgeräten (EN 360), welche die dynamisch
wirkenden Kräfte auf max. 6 kN begrenzen (Fangstoß). Bei der
Verwendung ist darauf zu achten, dass sich alle Personen gegen
Absturz in die Einstiegsöffnung bzw. an der Absturzkante sichern.
Je nach Aufbausituation ist die Eigensicherung gegen Absturz
schon während dem Aufbau zu beachten. Bei der Arbeit im
umschlossenen Raum/absturzgefährdeten Bereich ist dafür zu
sorgen, dass ein Sicherungssystem mit Auffanggurt verwendet
wird, welches im Notfall die Rettung des Arbeiters erlaubt, z.B. ein
Höhensicherungsgerät mit Rettungshub (EN 360 i.V.m. EN 1496)
und ein dementsprechendes Rettungskonzept vorhanden ist. Die
AnschlageinrichtungdarfnurdurchqualiziertesPersonalmontiert
werden und muss angemessen überprüft werden. Die Nutzung der
Anschlageinrichtung ist nur für die in diesem Dokument erklärten
Zwecke erlaubt. Es dürfen keine Änderung an den Produkten
durchgeführt werden.
1.) Montage/Installation
1.1) Das Horizontalsicherungssystem zwischen 2Anschlagpunkten
befestigen. Diese müssen eine Mindestfestigkeit von 6 kN
aufweisen und dürfen einen Abstand von max. 20 m haben. Auf
Verriegelung der Karabiner achten und darauf, dass diese nicht an
den Anschlagpunkten verkanten. Die Standsicherheit muß durch
eine dem Einsatzzweck entsprechende Struktur gewährleistet sein
und im Rahmen einer komplett durchzuführenen Risikoanlalyse im
Einzelfall bewertet werden.
1.2) Es müssen mindestens 30 cm Gurtband am offenen Ende
verbleiben.
1.3) ACHTUNG: Länge anpassen und mit Ratsche spannen. Die
Vorspannung des Gesamtsystems hat einen maßgeblichen
Einuss auf die im Belastungsfall auf das System und die
Anschlagpunkte wirkenden Kräfte. Im schlimmsten Fall können
diese resultierenden Kräfte ein Versagen des gesamten
Auffangsystems zur Folge haben. Um die Summe der Kräfte zu
minimieren muss die Vorspannung unter allen Umständen auf

12
12
einemklardeniertenNiveaueingestelltwerden.Umaufwendige
Messungen im absturtzgefärdenden Bereich zu vermeiden ist eine
Kombination aus gemessenem Durchhang in der Systemmitte und
der Gurtaufwicklung am Ratschenschloss zu beachten. Die Nullinie
des Systems ist durch die gedachte Verbindungslinie zwischen den
beiden Befestigungspunkten gegeben. Orthogonal zu dieser Linie
wird der Durchhang in der Systemmitte gemessen. Dieser
Durchhang, in Verbindung mit 3 vollen Gurtlagen am
Ratschenschloss, ist nach Tabelle 1 einzustellen und unter allen
Umständen einzuhalten!
1.4) Bei der Anwendung des Systems ist darauf zu achten, dass
immer genug Freiraum unterhalb des Benutzers vorhanden ist
(siehe Tabelle 2). Lifeline nach jeder Nutzung demontieren und vor
jeder Nutzung neu installieren/spannen.
ACHTUNG: Beim Aufbau ist darauf zu achten, dass das
Befestigungsband der zugehörigen Tasche nicht mit in die Ratsche
eingezogen wird. Es dürfen nur Karabiner mit einer Mindestbreite
derAuageächevon10mmzumEinhängenindieLifelinegenutzt
werden. Das komplette System muss nach einer Sturzbelastung
ausgetauscht und der weiteren Nutzung entzogen bzw. fachgerecht
entsorgt werden.
Die Lebensdauer des Produkts entspricht der Lebensdauer unserer
Gurtprodukte und muss je nach Verwendung mindestens allerdings
jährlich einer umfangreichen Überprüfung unterzogen werden
(durchgeführtdurchqualiziertesFachpersonal).
Produktetikett
1. Hersteller inkl. Anschrift
2. Maximale Nutzer
3. Anleitung beachten
4. Artikelbezeichnung
5. Relevante Normen
6. Seriennummer
7. CE Kennzeichnung der überwachenden Stelle
8. Baujahr und Monat
9. QR-Code
10. Interner Barcode
11. Artikelnummer
Die vollständige Konformitätserklärung kann unter folgendem Link
abgerufen werden: www.skylotec.com/downloads

13
13
2.) Identizierungs- und Gewährleistungszertikat
a. Produktname
b.Artikelnummer
c.Größe /Länge
d.Material
e.Serien- Nr.
f.Monat und Jahr der Herstellung
g. 1-x) Normen (international)
h.1-x)Zertikatsnummer
i.1-x)Zertizierungsstelle
j.1-x)Zertikatsdatum
k. 1-x) Max. Personenzahl
l. 1-x) Prüfgewicht
m. 1-x) Max. Belastung/ Bruchkraft
n.Fertigungsüberwachende Stelle; Qualitätsmanagementsystem
o.Quelle Konformitätserklärung
3.) Kontrollkarte
3.1–3.4) Bei Revision auszufüllen
3.1) Prüfer
3.2) Grund
3.3) Bemerkung
3.4) Nächste Untersuchung
4.) Individuelle Informationen
5.1–5.4) Vom Käufer auszufüllen
5.1) Kaufdatum
5.2) Erstgebrauch
5.3) Benutzer
5.4) Unternehmen
5.) Liste der zertizierenden Stellen (NB)

14
14
IT Istruzioni d‘uso
Utilizzo corretto
Attenzione durante l‘utilizzo
Pericolo di morte
Non utilizzabile così/Non disponibile in questa versione
Informazioni generali
Il sistema di sicurezza orizzontale è un dispositivo di ancoraggio
temporaneo secondo la norma EN 795 tipo B e tipo C (dispositivo
di protezione individuale contro le cadute dall’alto). Funge da punto
di ancoraggio per l’uso con cordini EN 354, con assorbitori di
energia (EN 355), con dispositivi anticaduta di tipo guidato (EN
353-2) o dispositivi retrattili (EN 360), che limitano le forze
dinamiche ad un massimo di 6 kN (forza di arresto). Durante l’uso
è necessario accertarsi che tutte le persone siano assicurate
contro le cadute dall’alto nell’apertura di ingresso ovvero sullo
spigolo di caduta. A seconda delle caratteristiche della struttura,
l’autoprotezione contro le cadute dall’alto deve essere prevista già
in fase di apprestamento. Durante il lavoro in ambiente chiuso/area
a rischio di cadute dall’alto, assicurarsi che venga usato un sistema
di sicurezza con imbracatura che consenta di salvare l’operatore in
caso di emergenza; ad es. predisponendo un dispositivo anticaduta
di tipo retrattile con sollevamento (EN 360 abbinato a EN 1496) e
relativo piano di salvataggio. Il dispositivo di ancoraggio deve
esseremontato esclusivamente dapersonale qualicatoedeve
essere adeguatamente collaudato. L’uso del dispositivo di
ancoraggio è consentito solo per gli scopi indicati nel presente
documento.Nonèpermessoapportarealcunamodicaaiprodotti.
1.) Montaggio/installazione
1.1) Fissare il sistema di sicurezza orizzontale tra 2 punti di
ancoraggio che devono possedere una resistenza minima di 6 kN
ed essere posti a una distanza di max. 20 m. Quando si chiudono i
moschettoni, fare attenzione che essi non si pieghino sui punti di
ancoraggio. La stabilità deve essere garantita da una struttura
adeguata allo scopo d’uso e valutata nel singolo caso nell’ambito di
un’analisi del rischio completa.
1.2) Sull’estremità aperta devono restare almeno 30 cm di nastro.
1.3) ATTENZIONE: regolare la lunghezza e tendere con il
cricchetto. In caso di sollecitazione, il pretensionamento dell’intero
sistemahaunnotevoleinussosulsistemastessoesulleforze
che agiscono sui punti di ancoraggio. Nel peggiore dei casi, le forze
risultanti possono causare un mancato funzionamento dell’intero
sistema di arresto caduta. Per ridurre al minimo la somma delle
forze, è assolutamente necessario regolare il pretensionamento a
unlivellochiaramentedenito.Perevitarecomplessemisurazioni
nell’area a rischio di caduta, è necessario considerare una

15
15
combinazione tra il gioco misurato al centro del sistema e
l’avvolgimento del nastro sulla chiusura del cricchetto. La linea
zero del sistema è data dalla linea di collegamento ideale tra i due
punti di ssaggio. Il gioco al centro del sistema viene misurato
ortogonalmente rispetto a tale linea. Tale gioco, unitamente a 3 giri
di nastro completi sulla chiusura del cricchetto, deve essere
regolato secondo la tabella 1 e deve essere assolutamente
mantenuto.
1.4) Durante l’uso del sistema è necessario accertarsi che ci sia
sempre sufciente spazio libero al di sotto dell’utente (vedere
tabella 2).
Smontare la linea vita dopo ogni uso e montarla/tensionarla
nuovamente prima di ogni uso.
ATTENZIONE: Durante il montaggio ci si deve accertare che il
nastrodissaggiodelrelativoborsellononvengatiratodentrodal
cricchetto. Per appendersi con la linea vita, si possono usare solo
moschettoniconunalarghezzaminimadellasuperciediappoggio
di 10 mm.
Dopo la sollecitazione di una caduta, l’intero sistema deve essere
sostituito e deve essere ritirato dall’uso ovvero adeguatamente
smaltito.
Il ciclo vitale del prodotto è pari al ciclo vitale dei nostri prodotti con
nastri. A seconda dell’utilizzo, il prodotto deve essere sottoposto,
almeno a cadenza annuale, a un’ampia ispezione (eseguita da
personaletecnicoqualicato).
Etichetta del prodotto
1. Costruttore con indirizzo
2. Utenti massimi
3. Osservare le istruzioni
4. Denominazione articolo
5. Norme rilevanti
6. Numero di serie
7. Marcatura CE dell’organismo di controllo
8. Anno e mese di costruzione
9. Codice QR
10. Codice a barre interno
11. Codice articolo

16
16
2.) Certicato di identicazione e garanzia
Le informazioni riportate sugli adesivi applicati corrispondono a
quelle del prodotto fornito (v. numero di serie). La tabella
prestampataindicalostatodellacerticazione/normativaalladata
di redazione delle istruzioni per l’uso. Le informazioni riportate sul
prodotto sono vincolanti.
a) Nome prodotto
b) Codice articolo
c) Taglie / lunghezza
d) Materiale
e) N. di serie
f) Mese e anno di costruzione
g 1-x) Norme (internazionale)
h1-x)Numerocerticato
i1-x)Organismodicerticazione
j1-x)Datadicerticazione
k 1-x) Numero max. di persone
l 1-x) Peso di prova
m1-x) Carico max.
n)Organismo di controllo della produzione; sistema di gestione
della qualità
o) Fonte dichiarazione di conformità
La dichiarazione di conformità completa è disponibile al link
seguente: www.skylotec.com/downloads
3.) Carta di controllo
3.1–3.4) Compilare in caso di revisione
3.1) Tecnico revisionatore
3.2) Causa
3.3) Nota
3.4) Prossimo controllo
4.) Informazioni individuali
4.1–4.4) A cura dell’acquirente
4.1) Data di acquisto
4.2) Primo utilizzo
4.3) Utilizzatore
4.4) Azienda
5.) Elenco degli organismi certicatori

17
17
FR Instructions d´utilisation
Utilisation ok
Prudence durant l’utilisation
Danger de mort
Non applicable de cette manière/Non disponible avec
cette version
Généralités
La ligne de vie horizontale temporaire est un dispositif d’ancrage
temporaire conforme à la norme EN 795 type B et type C
(équipement de protection individuelle anti-chutes). Il sert de point
d’ancrage pour utiliser des longes EN 354, des absorbeurs
d’énergie (EN 355), des antichutes mobiles (EN 353-2) ou appareils
antichutes (EN 360) qui limitent à 6 kN les forces de choc subies
(absorption de choc). Lors de l’utilisation, veiller à ce que toutes les
personnes se protègent pour ne pas tomber dans le trou d’homme
ou dans le vide. Suivant la situation, il convient de se protéger
contre les chutes dès la phase d’installation. Lors de travaux
effectuésdanslesespacesconnés/zonessoumisesàunrisque
de chute, veiller à utiliser un système de sécurité avec harnais
antichute permettant le sauvetage du travailleur en cas d’urgence,
par ex. un appareil antichute à rappel automatique avec dispositif
de sauvetage (EN 360 associée à la norme EN 1496), et à disposer
d’un concept de sauvetage correspondant. Seul un personnel
qualiédoitmonterledispositifd’ancrage,etcedernierdoitêtre
contrôlé de façon appropriée. L’utilisation du dispositif d’ancrage
est uniquement autorisée aux ns décrites dans le présent
document.N’apporteraucunemodicationauxproduits.
1.) Montage/installation
1.1) Fixer la ligne de vie horizontale temporaire entre 2 points
d’ancrage.Leursrésistancesdoiventêtred’aumoins6kNetilsne
doiventpasêtredistantsdeplusde20ml’undel’autre.Veillerau
bon verrouillage des mousquetons et à ce qu’ils ne se coincent pas
danslespointsd’ancrage.Lastabilitédoitêtregarantieparune
structure conforme à l’utilisation prévue. La stabilité doit être
évaluée au cas par cas dans le cadre d’une analyse des risques à
réaliser entièrement.
1.2) Il doit y avoir au moins 30 cm de surplus de sangle aux
extrémités libres.
1.3) ATTENTION: Adapter la longueur et tendre avec le cliquet. La
prétensionappliquéeàl’ensembledusystèmeinuefortementsur
les forces subies par le système et par les pointes d’ancrage en
cas de chute. Dans le pire des cas, ces forces peuvent conduire à
une défaillance de l’ensemble du système antichute. Pour réduire
letotaldesforces,laprétensiondoittoujoursêtresurunniveau
clairementdéni.Pouréviterd’avoiràfairedemultiplesmesures

18
18
dans une zone à risque de chute, on s’appuie sur un calcul à partir
delaèchemesuréeaumilieudusystèmeetdel’enroulementde
la sangle dans le blocage par cliquet. La ligne de référence du
systèmeestlalignedroiteentrelesdeuxpointsdexation.On
mesure la èche perpendiculaire à cette ligne, au milieu du
système.Cetteècheserègled’aprèsletableau1;laècheréelle
nedoitjamaisêtreinférieureauxvaleursindiquéesdanscetableau
(prévoir toujours 3 tours complets de sangle sur le bloqueur à
cliquet) !
1.4) Lorsque l’on utilise le système, il faut veiller à toujours avoir
assez d’espace libre sous l’utilisateur (voir tableau 2).
Démonter la ligne de vie après utilisation, et la réinstaller/retendre
avant chaque utilisation.
ATTENTION: En démontant, veillez à ne pas entrainer la bande de
xationdusachetdanslecliquet.Touslesmousquetonsutilisés
pour s’accrocher à la ligne de vie doivent avoir une largeur d’appui
d’au moins 10 mm.
Aprèsunechute,toutlesystèmeestàremplacer,ildoitêtreretiré
pourneplusêtreutiliséetmiscorrectementaurebut.
La durée de vie du produit correspond à celle de nos sangles et elle
doitêtresoumiseàuneinspectionenfonctiondesonutilisation,
maisauminimumunefoisparan(àconeraupersonnelspécialisé
qualié).
Étiquette du produit
1. Constructeur + adresse
2. Nombre maximum d‘utilisateurs
3. Observer les instructions du manuel
4. Désignation d’article
5.Normesspéciques
6. Numéro de série
7. Marquage CE de l’organisme de surveillance
8. Année et mois de fabrication
9. Code QR
10. Code-barres interne
11. Numéro d’article

19
19
2.) Certicat d’identication et de garantie
Les informations gurant sur les autocollants appliqués sur le
produit sont conformes à celles du produit livré (voir numéro de
série). Le tableau pré-imprimé reète l’état de la certication /
réglementation le jour de la parution du mode d’emploi. Les
informations mentionnées sur le produit sont contraignantes.
a) Nom du produit
b) Numéro d’article
c) Dimensions / longueur
d) Matériau
e) N° de série
f) Mois et année de fabrication
g 1-x) Normes (internationales)
h1-x)Numérodecertication
i1-x)Servicedecertication
j1-x)Datedecertication
k 1-x) Nombre max. de personnes
l 1-x) Poids de contrôle
m1-x) Charge max. / force de rupture max.
n)Ofcedesurveillancedelafabrication;systèmedegestionde
la qualité
o) Source de la déclaration de conformité
La déclaration de conformité intégrale est disponible à partir du lien
suivant : www.skylotec.com/downloads
3.) Fiche de contrôle
3.1–3.4) À remplir lors de l’inspection
3.1) Contrôleur
3.2) Cause
3.3) Remarque
3.4) Prochain examen
4.) Informations spéciques
4.1–4.4) À remplir par l’acheteur
4.1) Date d’achat
4.2) Première utilisation
4.3) Utilisateur
4.4) Société
5.) Liste des services de certication

20
20
ES Instrucciones de uso
Uso correcto
Precauciones antes de utilizar
Peligro de muerte
No utilizar de esta manera/no disponible en esta
versión
Generalidades
El sistema de seguridad horizontal es un equipo de protección
individual dispositivo de sujeción temporal según EN 795 tipo B y
C (anticaídas). El mismo sirve absorbedores como punto de
sujeción para uso con dispositivos medios de unión EN 354,
retractiles de caídas (EN 355), anticaídas deslizantes (EN 353-2) o
de seguridad anticaídas (EN 360) que limitan las fuerzas que
actúan dinámicamente a 6 kN como máx. (fuerza de choque).
Durante el uso del producto ha de garantizarse que todas las
personas se protejan contra caída en la abertura de acceso o en el
borde de caída. En función de la situación estructural, durante el
montaje ha de tenerse en cuenta la seguridad intrínseca contra
caídas. Al trabajar en un/a lugar cercado/zona con riesgo de caída
ha de garantizarse el uso de un sistema de seguridad con arnés
que en caso retractil de emergencia permita el rescate del
trabajador, p. ej. un e seguridad anticaídas con carrera de rescate
(EN 360 en combinación con EN 1496) y exista el concepto de
rescate correspondiente. El dispositivo de sujeción sólo debe
montarse por personal cualicado y tiene que vericarse
adecuadamente. El uso del dispositivo de sujeción sólo se permite
paralosnesexplicadosenestedocumento.Enlosproductosno
debenrealizarsemodicaciones.
1.) Montaje/instalación
1.1) Fije el sistema de seguridad horizontal entre 2 puntos de
sujeción, los cuales han de tener una resistencia mínima de 6 kN y
no deben superar una distancia de 20 m como máx. Asegúrese de
que los mosquetones estén bloqueados y no se ladeen en los
puntos de sujeción. La estabilidad tiene que garantizarse mediante
unaestructuraadecuadaparalanalidad,
y evaluarse en casos individuales para asegurar un análisis
completo fuera de riesgos
1.2) En el extremo abierto han de permanecer al menos 30 cm de
cinta de correa.
1.3) ATENCIÓN: adaptar la longitud y tensar con trinquete. La
tensión previa del sistema completo tiene una inuencia
determinante sobre las fuerzas que actúan sobre el sistema y los
puntos de sujeción en caso de carga. En el peor de los casos,
estas fuerzas resultantes pueden provocar un fallo en el sistema
anticaídas completo. Para minimizar la suma de las fuerzas, la
