SKYLOTEC PEANUT Series User manual

© SKYLOTEC
MAT-BA-0154-00
Stand 04.04.2018
2
1
+
GB
DE
IT
FR
ES
PT
NL
DK
NO
FI
SE
GR
TR
PL
HU
Instruction for use
Gebrauchsanleitung
Istruzioni d‘uso
Instructions d‘utilisation
Instrucciones de uso
Instruções de serviço
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Bruksanvisning
Οδηγίες χρήσης
Talimatlar
Instrukcje
Utasítás
GEBRAUCHSANLEITUNG
PEANUT
SKYLOTEC GmbH
Im Mühlengrund 6-8
56566 Neuwied · Germany
Fon +49 (0)2631/9680-0
Fax [phone]
Mail [email protected]
Web www.skylotec.com
(EU) 2016/425
0123
CZ
SK
RO
SL
BG
EE
LT
LV
RU
RS
HR
Instrukce
Inštrukcie
Instrucţiuni
Navodila
инструкции
Juhised
Instrukcijos
Instrukcijas
инструкции
инструкције
Instrukcije

2
Informationen (Beide Anleitungen beachten)/
Information (Use both manuals)
2
1+

3
GB Instruction for use
Icons Seite 5-10
Explanation Seite 11-15
DE Gebrauchsanleitung
Icons page 5-10
Erklärung page 16-20
IT Istruzioni d´uso
Icons pagina 5-10
Delucidazion pagina 21-25
FR Instructions d´utilisation
Icons page 5-10
Déclaration page 26-30
ES Instrucciones de uso
Icons página 5-10
Declaración página 31-35
PT Instruções de serviço
Icons página 5-10
Declaração página 36-40
NL Gebruiksaanwijzing
Icons zijde 5-10
Uiteenzetting zijde 41-45
DK Brugsanvisning
Icons side 5-10
Forklaring side 46-50
NO Bruksanvisning
Icons side 5-10
Forklaring side 51-55
FI Käyttöohjeet
Icons sivu 5-10
Selitys sivu 56-60
SE Bruksanvisning
Icons sida 5-10
Förklaring sida 61-65
GR Οδηγίες χειρισμού
 Icons σελίδα5-10
 Εξήγηση σελίδα66-70
TR Talimatlar
Icons sayfa 5-10
 Açıklama sayfa71-75
PL Instrukcja obslugi
Icons strona 5-10
 Wyjaśnienie strona76-80
HU Utasítás
Icons oldal 5-10
 Nyilatkozat oldal81-85

4
CZ Instrukce
Icons strana 5-10
 Prohlášení strana86-90
SK Inštrukcie
Icons strana 5-10
 Vyhlásenie strana91-95
RO Instrucţiuni
Icons pagină5-10
 Declarație pagină96-100
SL Navodila
Icons stran 5-10
Izjava stran 101-105
BG инструкции
 иконка страница5-10
 декларация страница106-110
EE Juhised
Icons lehekülg 5-10
Deklaratsioon lehekülg 111-115
LT Instrukcijos
Icons puslapis 5-10
Deklaracija puslapis 116-120
LV Instrukcijas
Icons lappuse 5-10
 Deklarācija lappuse121-125
RU инструкции
 иконка страница5-10
 декларация страница126-130
RS инструкције
 Иконе страница5-10
 декларација страница131-135
HR Instrukcije
Icons strana 5-10
Deklaracija strana 136-140

5

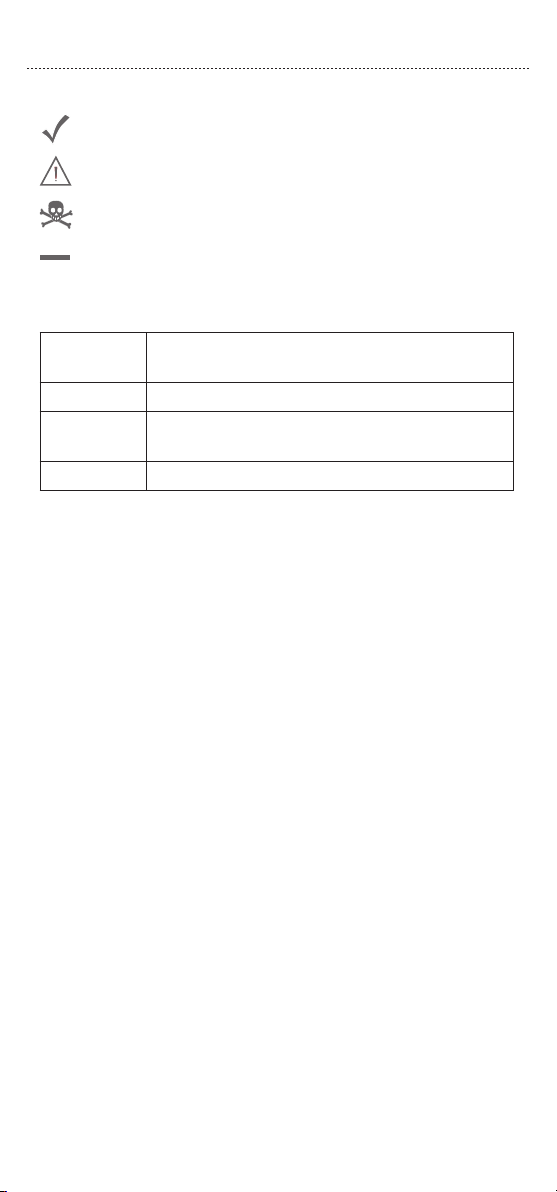

Usage okay/Nutzung in Ordnung
Proceed with caution during usage/
Vorsicht bei der Nutzung
Danger to life/Lebensgefahr
Not applicable, not present/
Nicht anwendbar oder nicht verfügbar
EN ANSI/
ASSE
CSA ISO/ SS GB ABNT GOST R
EN 360
CNB/P/11.085
CNB/P/11.060 Z.359.14 Z.259.2.2
ISO 10333-
3 / SS
528-3
GB6095-
2009
Cl.Z-Y
NBR
14628
GOST R
EH 360
DIN19427:2017
1.) Standards/Normen
2.) General Informations/Types
Abb. 1
I-Version Y-Version
1
2
3

6

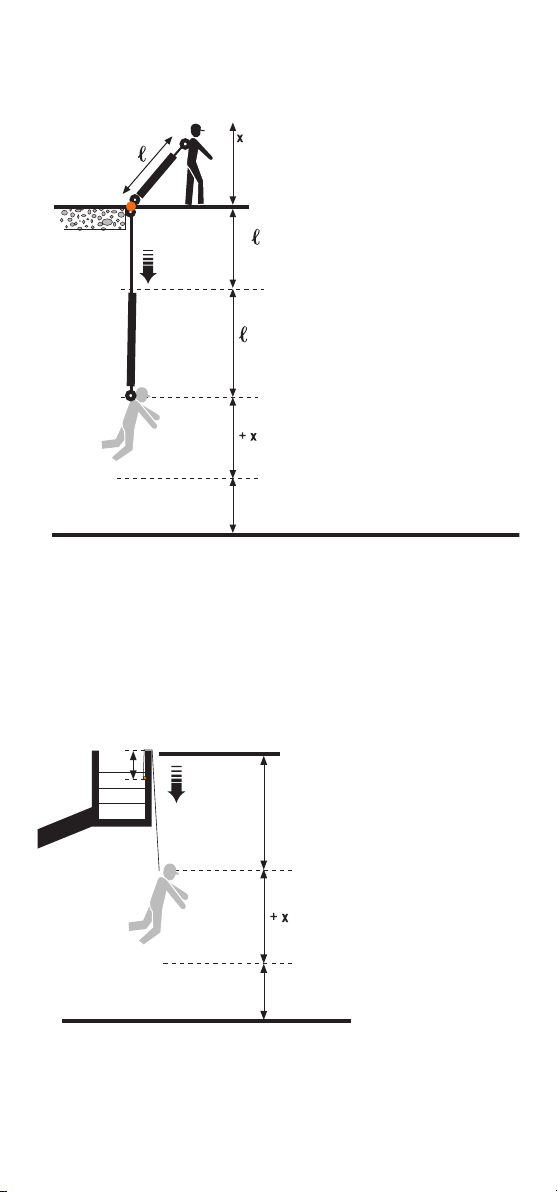

Abb. 2
∆
+ ca. 1,0 m
Safe distance/
Sicherheitsabstand
Anchor point/
Anschlagpunkt
+ ca. 1,0 m
Sicherheitsabstand
Safe distance
+ ca. 1,9 m
min. 0,35 m
Abb. 3
Berechnung der Lichten Höhe bei Hubarbeitsbühnen/
Calculation of the clearance heigh by usage at aerial
work platforms

7
Im Mühlengrund 6-8 – D-56566 Neuwied
DIN 19427:2017; max. 135kg;
1,8m
EN 360 CNB/P/11.085
1,8 m Version 2,5 m Version
max. freefall
distance/
max. Freifallhöhe
4,0 m 3,6 m 5,0 m
max. fall impact/
max. Fangstoß (F) 6 kN 6 kN
max. braking
distance/
max. Bremsstrecke
(Δ )
1,75m 1,75m
max. length/
max. Länge ( )2,0 m 1,8m 2,5 m
(only for
scaffolding)
Abb. 4
2.1) Etiketten/Label
„Beispielhafte Darstellung eines Produktetikettes“/
„Exemplary image of a product label“
10.
12.
11.
5.
4.
6.
.8
3.
9.
2.
.7
14.
13.
1.

8

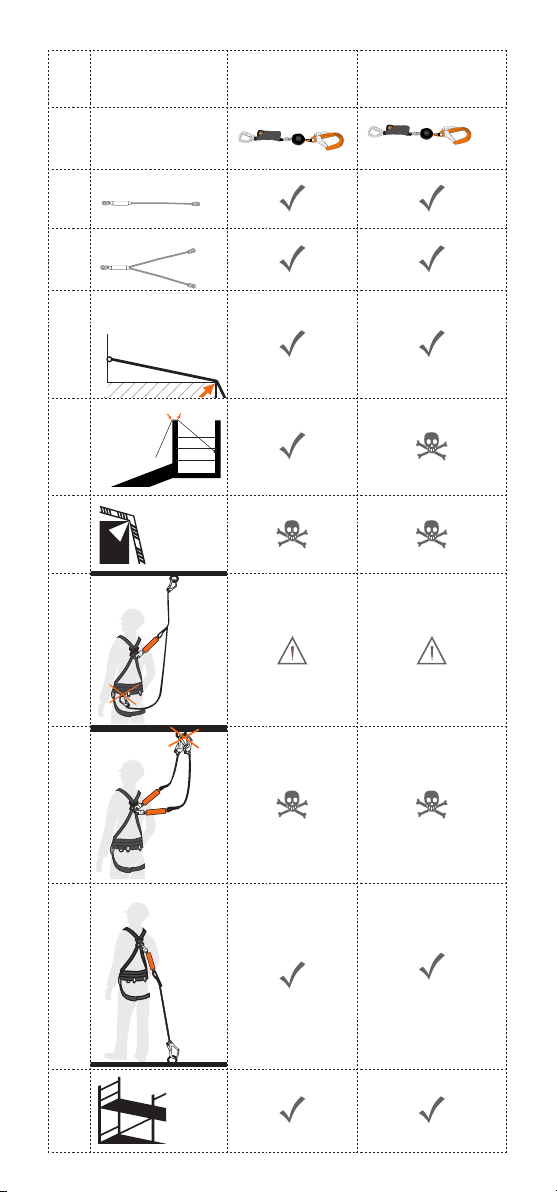

1Name
L-max PEANUT 1,8 m PEANUT 2,5 m
2
Products
3
I- Version
4
Y- Version
5
CNB/P/11.060
r ≥ 0,5mm
α ≥ 90°
no burrs
6
DIN19427:2017
2x r ≥ 0,5 mm
no burrs
2x α ≥ 90°
7
r<0,5 mm
8
9
10
11
only for scaffolding/
nur für Gerüstbau
2x I-Version
CNB/P/11.085
only for scaffolding

9
4) Use/Nutzung
max.
4.2
4.3
L+/- L+/-
3.1 3.2 3.3
3kN - max. 6kN
min.
35 cm!
2,5 m
3.) Elevating Work Platforms/Hubarbeitsbühnen
Abb. 4
4.1

10
max. 45°max. 45°
F max.
4.4 4.64.5
F
4.7 4.94.8
4.10 4.124.11
4.14
4.13

11
11
GB Instruction for use
Usage okay
Proceed with caution during usage
Danger to life
Not applicable/Not available in this version
1.) Standards
DIN19427 PPE for use in the baskets of mobile elevating
work platforms.
DIN EN 360 Fall arrest blocks
RfU11.085 Fall arrest blocks can be at foot level
(seetableonpage8,line10).
RfU 11.060 Horizontal use over edges.
2.) General information
When used with a safety harness, the HSG Compact is used
exclusively for the safeguarding of persons exposed to the risk of a
fall during their work (e.g. on ladders, roofs, scaffolding etc.).
The energy absorber must always be attached to the body.
Function:TheHSGCompactlimitstheforceofafalltobelow6kN.
Once the HSG Compact has been used to arrest an actual fall, it
must be withdrawn from use and destroyed. The annual inspection
must be carried out by a competent person in accordance with
DGUV Directive 312-906 (i.e. the national regulations for the
inspection of PPE). Attaching the HSG Compact (g. 1):
1. Only clip the connector (1) into the attachment point of the safety
harness.
2. Attach the opposite connector (2) to a secure anchor point. The
HSG Compact (3) must not be obstructed and under no
circumstances laid over edges or around corners. The HSG
Compact lifelines must not be tied back.
When clipping into the anchor point, ensure that the carabiner is
properly secured into the attachment point of the harness. The
carabiner to the anchor point of the work platform should move
freely and not be subjected to cross-loading or loading over an
edge.
Using two HSG Compact devices (2x I-Version, each with a shock
absorber)atthesametimeisstrictlyprohibited(tableonpage8,
line9).
Noncompliance can result in death. The Y-Version is to be used in
this instance. When using the Y-Version, the free end is not to be
attached to a gear loop of the safety harness. (Risk of reduced
deployment,tableonpage8,line8.)

12
12
2.1) Labels
1. Manufacturer + address
2. Length
3. Read instructions
4. Relevant standards
5. Product name
6. CE marking of the supervisory body
 7.Dateofthenextinspection
 8.QRcode
 9.Monthandyearofmanufacture
10. In-house barcode
11. Article number
12. Serial number
13. Max. nominal load
 14.UserIdentication
3.) Use on elevating work platforms
To minimise the risk of being thrown out, always set the length
between the work platform anchor point and the attachment point
of the safety harness as short as possible!
3.1)AlloftheHSG18Compactrangewithalengthof1.80mis
suitable for use on elevating work platforms (EWP). Only anchor
points mounted a minimum of 35cm beneath the handrail can be
used. Risk-free usage is no longer guaranteed when using a higher
anchor point.
3.2) The anchor point (AP) and the whole of the platform must be
able to absorb a dynamic jolt even in the most unfavourable of
circumstances. The following drop tests were carried out for
certicationandtherespectiveimpactforcesestablished:
100kg:
Direct fall = max. 3kN impact force
Sidewaysfall=max.6kNimpactforce135kg:
Direct fall = max. 6kN impact force
Sideways fall = max. 6kN impact force
Clarify the load-bearing capacity of the platform before use.
If the AP is higher, there is a risk of complete failure and it tipping
over! The device must only be used with mobile elevating work
platforms which are equipped with an anchor point(s) as part of the
work platform’s fall arrest systems. Only use anchor points with the
appropriate strength and compatibility and which are labelled as
such. 3kN were established in load tests.
3.3) Injuries as a result of hitting the work platform or the boom
cannot be excluded.
Use on scaffolding: Both versions are suitable for use on
scaffolding(tableonpage8,line11)
The2.5mversionisspeciedforuseonscaffoldingonly.Inthis
scenario, the anchor point must be at least 1 m above the work
level/standing area, which corresponds to the height of the guard
rail.

13
13
4.) Use
4.1) Prior to using the device, a functionality test must be carried
out.Whendoingso,rstofallinspecttheunit,includingthefull
length of the retractable lifeline (s).
Also ensure that the the lifelines pull out and retract easily. To test
how effective it is in locking, vigorously pull the line two to three
timestomakesurethatthedevicelocks.Shouldyoundanytype
of fault, the device must be withdrawn from use immediately and
destroyed.
Never allow uncontrolled retraction of the carabiner as this can
damage the recoil spring.
4.2) Do not adjust the length in an area where there is a risk of falling.
4.3) Pay attention to the total length of the lanyard connected to the
HSG Compact (including the terminations and connectors).
4.4) The maximum force on the structure in the event of a fall is
6 kN.
4.5) Avoid any slack.
4.6) Wherever possible, the anchor point must be perpendicular to
the working position. If the anchor point is below the work area,
there is the danger of hitting structures lower down in the event of
a fall. If the anchor point is at the side, there is the danger of hitting
structures at the side.
4.7-4.8)Beawareofloosebeamends.
4.9)Alwaysproperlylockthecarabiner.
4.10) Do not knot the suspension element.
4.11) Do not use in a choke hitch.
4.12) - 4.13) Locking carabiners and/or connectors must always be
protected against cross-loading and bending under a load.
4.14 - 4.15) The device must only be used when the fall indicator is
not visible i.e. has not been activated through a fall.
Heightofanchorpointandnecessarysystemeffectiveness(seeg.2):
Calculationoffallclearance(seeg.2)
+Originallengthofthelanyard(cf.l,g.4)
+Heightoftheuser(cf.x,g.2)
+Safetymargin(approx.1m,cf.g.2)
+ Elongation of anchorage system (e.g. EN 795 B/C, cf.
manufacturer’s user instructions).
Do not use the HSG Compact as a work positioning lanyard, i.e. do
not hold onto it or pull yourself up on it.
Calculationoffallclearanceforelevatingworkplatforms(seegure3).

14
14
When calculating the fall clearance, factor in manufacturer
information relating to the impact of movement on the mobile
elevating work platform during a fall arrest + a minimum of 0.35 m
below the railing to take account of the anchor point
+1.9mbeneaththerailing(cf.g.3)
+Heightofuser(cf.x,g.3)
+Safetymargin(approx.1m,cf.g.3)
5.) Suitability for use with edges
In accordance with the guiding principles for fall protection
equipment used in the baskets of mobile elevating work platforms,
theHSGCompactwasedgetestedtwice(tableonpage8,line6).
It was also tested with a steel bar (radius r = 0.5 mm without burrs)
for horizontal applications and a resulting fall over the edge. On the
basis of this test, the HSG Compact is suitable for use on similar
edges(tableonpage8,line5).Regardlessofthistest,thefollowing
must be considered when using in a horizontal or diagonal position
where there is a risk of falling off an edge.
1. If the risk analysis, conducted before work begins, shows that
the fall edge is particularly ‘sharp’ (r < 0.5 mm) and/or is ‘not free
of drill holes’, the risk of falling over the edge must be eliminated
oredgeprotectionmustbeinstalled.(tableonpage8,line7)
2. The HSG Compact anchor point must not be below the level of
where the user is standing.
3.Theangleoftheedgemustbeatleast90°.
4. To prevent a pendulum fall, the work area and sideways
movement from the central axis must, in all circumstances, be
limited to 1.50m. In any other case, mobile anchor points must
not be used but instead a cable or track system for fall protection.

15
15
6.) Certicate of Identication and Warranty
Theinformationonthe afxedlabelscorrespondsto thatofthe
supplied product (see serial number).
a) Product name
b) Article number
c) Size/length
d) Material
e) Serial no.
f) Month and year of manufacture
g 1-x) Standards (international)
h1-x)Certicatenumber
i 1-x) Certifying body
j1-x)Certicatedate
k 1-x) Max. number of persons
l 1-x) Test weight
m1-x) Max. load/breaking strength
n) Manufacturing supervisory body; quality management system
o) Declaration of Conformity source
The full Declaration of Conformity can be accessed via the following
link:www.skylotec.com/downloads
7.) Inspection card
7.1–7.5)Tobecompletedintheeventofaninspection
7.1)Date
7.2)Tester
7.3)Reasons
7.4)Comments
7.5)Nextinspection
8.) Specic information
8.1–8.4)Tobecompletedbythepurchaser
8.1)Dateofpurchase
8.2)Firstuse
8.3)User
8.4)Company
9.) List of certifying bodies

16
16
DE Gebrauchsanleitung
Nutzung in Ordnung
Vorsicht bei der Nutzung
Lebensgefahr
Nicht anwendbar oder nicht verfügbar
1.) Normen
DIN19427 PSA zur Verwendung in Arbeitskörben auf
fahrbaren Hubarbeitsbühnen
DIN EN 360 Höhensicherungsgeräte
RfU11.085 Übersteigbare Höhensicherungsgeräte (siehe
TabelleSeite8,Zeile10)
RfU 11.060 Horizontale Nutzung über Kante
2.) Allgemeine Informationen
Das PEANUT dient in Verbindung mit einem Auffanggurt
ausschließlich zur Absicherung von Personen, die während Ihrer
Arbeit der Gefahr eines Absturzes ausgesetzt sind (z. B. auf
Leitern, Dächern, Gerüsten, usw.).
Der Falldämpfer muss immer am Körper befestigt werden.
Funktion:DasPEANUTbegrenztdiebeieinemSturzauftretende
Kraft auf weniger als 6 kN. Wurde das PEANUT einmal eingesetzt,
um einen tatsächlichen Sturz abzufangen, muss es aus dem
Verkehr gezogen und vernichtet werden! Die jährliche Überprüfung
mussvoneinersachkundigenPersongemäßBGG906(d.h.den
nationalen Vorschriften für die PSA-Überprüfung) durchgeführt
werden.AnbringendesPEANUT(sieheAbb.1):
1. Verbindungselement (1) ausschließlich in Auffangöse am
Auffanggurteinhaken.2.GegenüberliegendesVerbindungselement
(2) an einem sicheren Anschlagpunkt befestigen. Das PEANUT (3)
darf nicht behindert werden und sollte keinesfalls über Kanten oder
Umlenkungen geführt werden. Die PEANUT Sicherheitsleinen
dürfen nicht in einer „zurückgebundenen“ Weise verwendet
werden.
Beim Einhaken am Anschlagpunkt ist darauf zu achten, dass der
Karabiner sachgemäß und somit an der Anschlagöse an dem Gurt
befestigt wird. Der Karabiner amAnschlagpunkt in derArbeitsbühne
sollte frei beweglich sein und während des Auffangvorgangs keiner
Querbeanspruchungbzw.Kantenbeanspruchungunterliegen.
Die gleichzeitige Verwendung zweier HSG Compact Geräte (2x
l-Form mit jeweils einem Bandfalldämpfer) ist strengstens verboten
Tab.Seite 8 Zeile 9und kann bei zuwiederhandlung zum Tode
führen. Hierfür ist die Y-Version zu verwenden. Bei Verwendung
der Y-Version darf das freie Ende nicht an einer Materialschlaufe

17
17
des Auffanggurtes befestigt werden. (Gefahr eines Kurzschlusses
Tab.Seite8Zeile8.)
2.1) Etiketten
1. Hersteller + Adresse
2. Länge
3. Anleitung beachten
4. Relevante Normen
5. Artikelbezeichnung
6. CE Kennzeichnung der überwachenden Stelle
 7.DatumdernächstenInspektion
 8.QR-Code
 9.MonatundJahrderHerstellung
10. Interner Barcode
11. Artikelnummer
12. Seriennummer
13. Max. Nennlast
 14.Nutzeridentikation
3.) Einsatz auf Hubarbeitsbühnen
Um das Risiko des Herrausschleuderns zu minimieren sollte
immer die kürzeste Verbindung zwischen Anschlagpunkt in der
Arbeitsbühne und der Auffangöse des Auffanggurtes gewählt
bzw. eingestellt werden!
3.1)DasgesamtePeanut-SortimentmitderLänge1,80mistfür
den Einsatz auf Hubarbeitsbühnen (HAB) geeignet. Es dürfen
ausschließlich Anschlagpunkt verwendet werden, die mindestens
35cm unterhalb des Handlaufs montiert sind. Bei Verwendung
höherer Ankerpunkte ist ein gefahrloser Betrieb nicht mehr
gewährleistet.
3.2) Der Ankerpunkt (AP) und die gesamte Bühne müssen in der
Lage sein, einen dynamischen Ruck abzufangen, auch wenn sie
im ungünstigen Fall ausgefahren sind.
ZurZertizierungwurdenfolgendeFallversuchedurchgeführtund
diejeweiligenFangstößenermittelt:
100kg:
Gerader Fall = max. 3kN Fangstoß
Seitlicher versetzter Fall = max. 6kN Fangstoß
135kg:
Gerader Fall = max. 6kN Fangstoß
Seitlicher versetzter Fall = max. 6kN Fangstoß
Die Belastbarkeit der Bühne ist vor der Verwendung abzuklären.
Wenn der AP höher ist, besteht die Gefahr eines vollständigen
Versagens und Umkippens!
Die Ausrüstung darf nur für fahrbare Hubarbeitsbühnen verwendet
wer-den, die mit einem Anschlagpunkt bzw. Anschlagpunkten zur
Ver-wendung vonAuffang-ystemen in derArbeitsbühne ausgerüstet
ist. Es dürfen ausschließlich Ankerpunkte mit der entsprechenden
Stärke und Kompatibilität verwendet werden, die als solche

18
18
gekennzeichnet sind. Bei Belastungsversuchen wurden 3kN
ermittelt.
3.3) Verletzungen durch Aufprallen auf der Arbeitsbühne oder dem
Ausleger können nicht ausgeschlossen werden.
3.3) Verletzungen durch die Auswirkungen auf den Arbeitskorb
oder den Ausleger können nicht ausgeschlossen werden.
Einsatz auf Gerüsten: Beide Versionen sind für den Einsatz auf
Gerüstengeeignet.(Tab.Seite8Zeile11)
Die 2,5-m-Version ist nur für den Einsatz auf Gerüsten bestimmt.
Der Ankerpunkt muss hierbei mindestens 1 m oberhalb der
Arbeitsebene/Standplatzebenese sein, was der Höhe des
Geländerholms entspricht.
4.) Verwendung
4.1) Vor Verwendung der Vorrichtung muss eine Funktionsprüfung
durchgeführt werden. Hierbei zunächst die Einheit, einschließlich
der vollen Länge der einziehbaren Sicherheitsleine(n) überprüfen.
Außerdem muss sichergestellt sein, dass sich die Sicherheitsleinen
problemlos heraus- und wieder einziehen lassen. Um die
Sperrwirkung zu überprüfen, zwei bis drei Mal kräftig an der Leine
ziehen, um sicherzustellen, dass die Vorrichtung verriegelt. Sollten
irgendwelche Fehler jeglicher Art festgestellt werden, muss die
Vorrichtung sofort aus dem Verkehr gezogen und vernichtet
werden.
Der Karabiner darf niemals unkontrolliert einziehen, da hierdurch
die Rückholfeder beshädigt werden kann
4.2) Die Einstellung der Länge darf nicht im absturzgefährdeten
Bereich erfolgen.
4.3) Die Gesamtlänge eines mit einem PEANUT verbundenen
Verbindungsmittels (einschließlich Endverbindungen und
Verbindungselementen) beachten.
4.4) Die maximal in die Struktur geleitete Kraft im Falle eines
Sturzes beträgt max. 6 kN.
4.5) Schlaffseil vermeiden.
4.6) Der Anschlagpunkt sollte sich möglichst senkrecht über der
Arbeitsstellebenden.BendetsichderAnschlagpunktunterhalb
des Arbeitsplatzes, besteht im Falle eines Sturzes die Gefahr des
Aufschlagens auf tiefer gelegene Bauteile. Bendet sich der
Anschlagpunkt seitlich, so besteht die Gefahr des Aufschlagens
auf seitliche Bauteile.
4.7-4.8)AufloseTrägerendenachten
4.9)Karabinerimmerrichtigverschließen
4.10) Tragmittel nicht knoten
4.11) nicht im Schnürgang verwenden
4.12) - 4.13) Sicherheitskarabiner und/oder Verbindungselemente
müssen in jedem Fall vor Quer- und Knickbelastung geschützt
werden.

19
19
4.14) Das Gerät darf nur dann verwendet werden wenn der
Fallindikator nicht sichtbar ist bzw. durch einen Sturz aktiviert
wurde.
Die Höhe desAnschlagpunktes und die benötigte Systemeffektivität
(sieheAbbildung2):AnhaltewegdesPeanut(sieheAbbildung2)
+ Ausgangslänge des Verbindungsmittel (vgl. l, Abb.4)
+ Körperlänge (vgl. x, Abb. 2)
+ Sicherheitsabstand (ca. 1m, vgl. Abb. 2)
+ggf.DehnungderAnschlageinrichtung(z.B.EN795B/C,vgl.
Gebrauchsanleitung des Herstellers). Verwenden Sie den PEANUT
nicht als Halteseil, d. h. halten Sie sich nicht am PEANUT fest oder
ziehen Sie sich daran hoch.
Berechnung der lichten Höhe bei Hubarbeitsbühnen (s. Abbildung 3)
Bei der Berechnung der lichten Höhe sind die Herstellerangaben
bezüglichderEinüsseausdenBewegungenderfahrbaren
Hubarbeitsbühne beim Auffangvorgang mit zu berücksichtigen.
+Anschlagpunkt mind. 0,35 m unterhalb der Reling
+1,9munterhalbderReling(vgl.Abb.3)
+ Körperlänge (vgl. x, Abb. 3)
+ Sicherheitsabstand (ca. 1m, vgl. Abb. 3)
5.) Kanteneignung
Der PEANUT wurde nach dem Grundprinzip für Absturz-
sicherungsausrüstung für die Verwendung in Arbeitskörben von
mobilen Hubarbeitsplattformen einem doppelten Kantentest (Tab.
Seite 8 Zeile 6) unterzogen. Weiterhin wurde er mit einer
Stahlkante (Radius r = 0,5 mm ohne Bohrer) hinsichtlich eines
horizontalen Einsatzes und eines daraus resultierenden
Kantenabsturzes geprüft. Auf Basis dieses Tests, ist der PEANUT
für die Verwendung bei ähnlichen Kanten geeignet. (Tab.Seite8
Zeile 5) Unabhängig von diesem Test, müssen folgende Dinge bei
einem Einsatz in schrägen oder horizontalen Positionen,
bei denen das Risiko einen Kantenabsturzes besteht, in Betracht
gezogen werden.
1.WenndievorBeginnderArbeitdurchgeführteRisikoeinschätzung
zeigt, dass die Absturzkante besonders „scharf“ (r < 0,5 mm) und/
oder „nicht frei von Graten“ ist, muss das Risiko eines
Kantenabsturzes ausgeschlossen werden oder es muss ein
Kantenschutz montiert werden. (Tab.Seite8Zeile7)
2. Der Anschlagpunkt des Peanut darf sich nicht unterhalb der
StandebenedesBenutzersbenden.
3.DieUmlenkunganderKantemussmindestens90°betragen.
4. Um einen Pendelsturz zu vermeiden, müssen Arbeitsbereich
und seitliche Bewegungen von der Mittelachse auf beiden Seiten
in jedem Fall auf ein Maximum von 1,50 m (max. 45° zur
Senkrechten) begrenzt werden. In anderen Fällen sollten keine
individuellen Anschlagpunkte verwendet werden, sondern Seil-
oder Schienensysteme zur Absturzsicherung.

20
20
6.) Identizierungs- und Gewährleistungszertikat
Informationen auf den applizierten Aufklebern entsprechen denen
des mitgelieferten Produktes.
a) Produktname
b) Artikelnummer
c) Größe /Länge
d) Material
e) Serien- Nr.
f)MonatundJahrderHerstellung
g 1-x) Normen (international)
h1-x)Zertikatsnummer
i1-x)Zertizierungsstelle
j1-x)Zertikatsdatum
k 1-x) Max. Personenzahl
l 1-x) Prüfgewicht
m 1-x) Max. Belastung/ Bruchkraft
n)FertigungsüberwachendeStelle;Qualitätsmanagementsystem
o)QuelleKonformitätserklärung
Die vollständige Konformitätserklärung kann unter folgendem Link
abgerufenwerden:www.skylotec.com/downloads
7.) Kontrollkarte
7.1–7.4)BeiRevisionauszufüllen
7.1)Prüfer
7.2)Grund
7.3)Bemerkung
7.4)NächsteUntersuchung
8.) Individuelle Informationen
8.1–8.4)VomKäuferauszufüllen
8.1)Kaufdatum
8.2)Erstgebrauch
8.3)Benutzer
8.4)Unternehmen
9.)Liste der zertizierenden Stelle
