Sojag 375506 User manual

Assembly Manual
Four Seasons Sunshelter
3.65 m / 12 ft x 4.88 m / 16 ft
Exact dimension of the roof, corner-to-corner: 142.7 x 190.6 inch
Min. dimension required for the base: 135.4 x 182.7 inch
Sojag code: 500-5155945
UPC code: 772830155945
Costco code: 375506
Guide d’assemblage
Abri-soleil quatre saisons
3.65 m / 12 pi x 4.88 m / 16 pi
Dimension exacte du toit, coin à coin : 363 x 484 cm
Dimension min. requise pour la base : 344 x 464 cm
Code Sojag : 500-5155945
Code CUP : 772830155945
Code Costco : 375506
© Sojag inc. 2015
Hard Top Sun Shelter
ITM. / ART. 375506
Assembly Instructions
IMPORTANT: RETAIN FOR FUTURE REFERENCE, READ CAREFULLY
Consult with your local governing authority / local municipality codes regarding
installation of temporary structures before assembly. Some jurisdictions may
require permits for, or otherwise regulate, installation and use.
For parts and customer service, please call 1-866-901-1649 in Canada and U.S.
(English and French) Monday to Friday , from 8:30 AM to 4:30 PM, EST.
Abri-soleil à toit rigide
ITM. / ART. 375506
Instruction d’assemblage
IMPORTANT : GARDER POUR RÉFÉRENCE FUTURE, LIRE ATTENTIVEMENT
Veuillez consulter vos autorités municipales avant de compléter l’assemblage
d’un abri temporaire. Certaines municipalités demandent un permis
ou réglementent l’installation ou l’utilisation de l’abri.
Pour contacter le service à la clientèle ou pour commander des pièces,
composer le 1-866-901-1649 au Canada et USA (français et anglais)
du lundi au vendredi, de 8 h 30 à 16 h 30, HNE.

2
© Sojag inc. 2015
IMPORTANT
Read the owner’s manual and make sure all parts
are included PRIOR to the start of assembly.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2015
HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Z1
Y
Y1
Z
W
X1
X20
X10
X1
X16
UX64 U1 X20 VX16 V1 X3
XX24
Item Description Qty
U Screw M6X16 64
U1 Screw M6X12 20
V Screw M6X20 16
V1 Screw M6X30 3
W Screw M6X12 (D12x20) 16
X Screw St4x15 24
X1 Screw St4x10 20
X2 Screw M6X12 8
Y Cap Nut 20
Y1
Screw M6x12 with Cap Nut 10
Z Allen Key 1
Z1 Wrench 1
Z2 Screw Cap 8
Pièce Description Qté
U Vis M6X16 64
U1 Vis M6X12 20
V Vis M6X20 16
V1 Vis M6X30 3
W Vis M6X12 (D12x20) 16
X Vis St4x15 24
X1 Vis St4x10 20
X2 Vis M6X12 8
Y Écrou borgne 20
Y1
Vis M6x12 et écrou borgne 10
Z Clé hexagonale 1
Z1 Clé plate 1
Z2 Cache-vis 8
X2 X8
Z2 X8
X1 X20

4
© Sojag inc. 2015

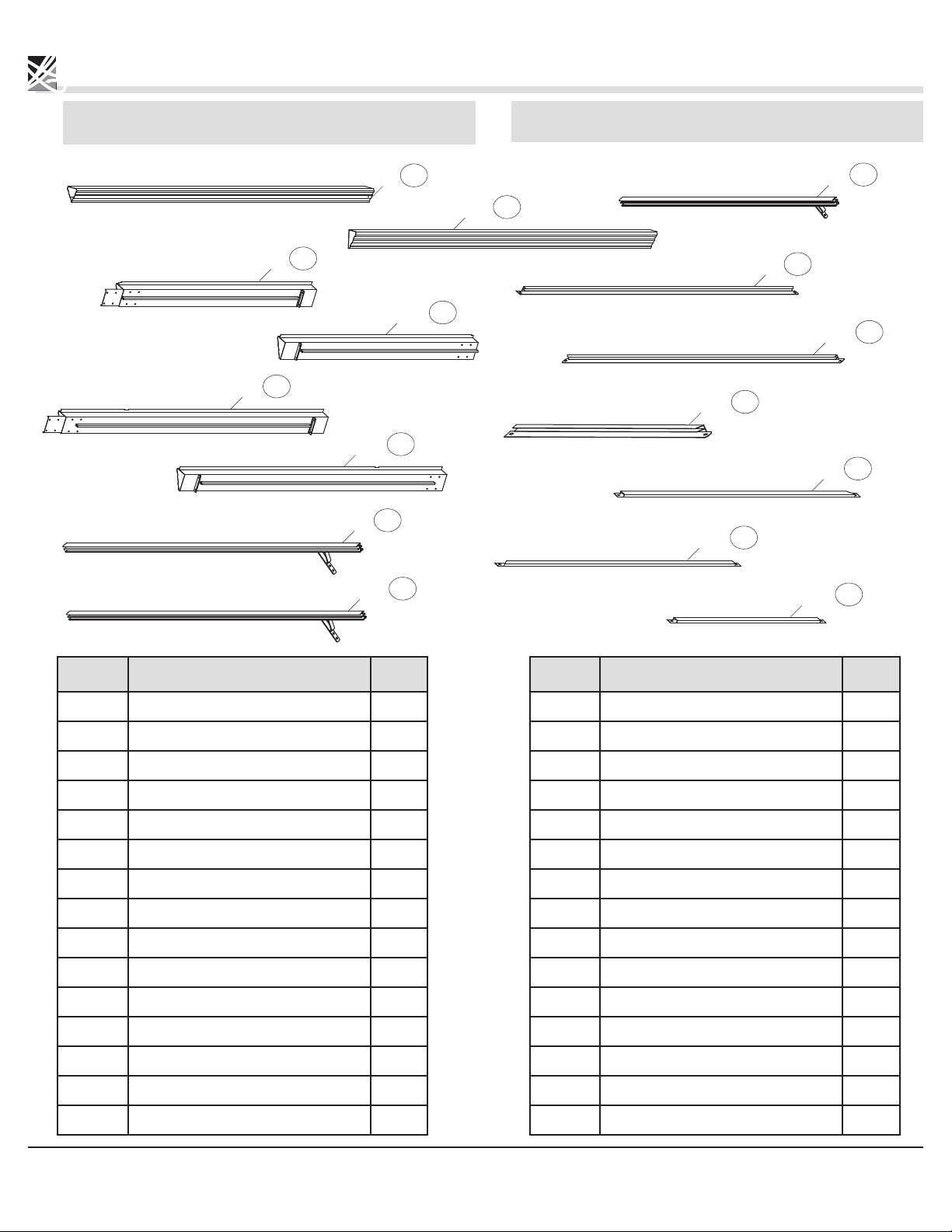

PARTS LIST LISTE DES PIÈCES
Item Description Qty
A Column 4
A1 Column 2
B
Short Ogee with Steel Union 2
B1 Short Ogee 2
C
Long Ogee with Steel Union 2
C1
Long Ogee 2
D Corner Roof Bar 2
D1 Corner Roof Bar 2
E Middle Roof Bar 6
F Left Roof Finishing Bar 4
F1 Right Roof Finishing Bar 4
F2 Middle Roof Finishing Bar 2
H Solidifying Bar 4
H1 Solidifying Bar 4
H2 Solidifying Bar 2
Pièce Description Qté
A Colonne 4
A1 Colonne 2
B
Moulure courte avec barre d’union 2
B1 Moulure courte 2
C
Moulure longue avec barre d’union 2
C1 Moulure longue 2
D Barre de toit de coin 2
D1 Barre de toit de coin 2
E Barre de toit du centre 6
F
Barre de finition de toit de gauche 4
F1
Barre de finition de toit de droite 4
F2
Barre de finition de toit du centre 2
H Barre de renfort 4
H1 Barre de renfort 4
H2 Barre de renfort 2
NOTE:
Parts not shown to actual size and not to scale.
AX4
DX2
D1 X2
EX6
FX4
F1 X4
F2 X2
HX4
H1 X4
H2 X2
NOTE :
Le matériel n’est pas représenté à l’échelle.
A1 X2
BX2
B1 X2
CX2
C1 X2

5
© Sojag inc. 2015

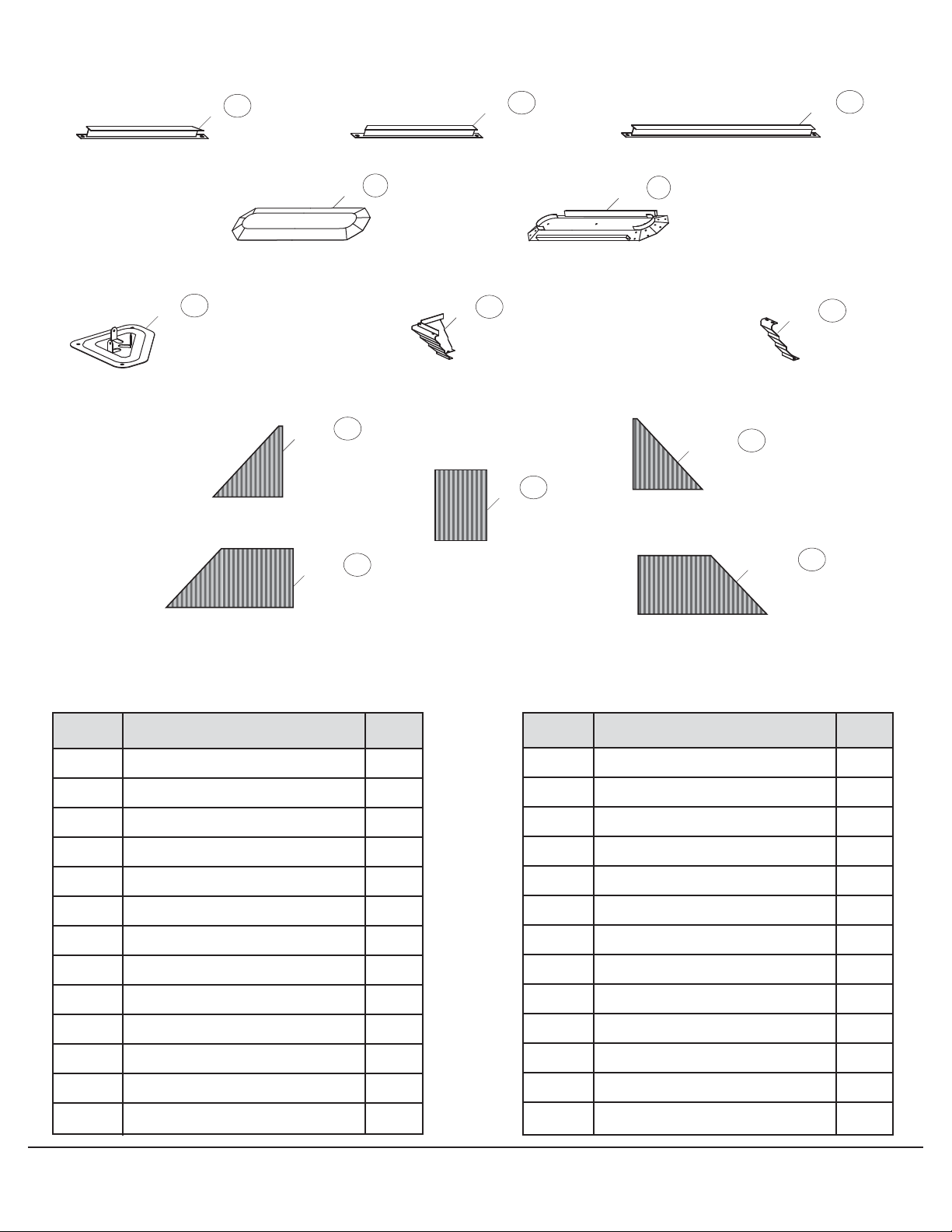

Item Description Qty
I Solidifying Bar 4
I1 Solidifying Bar 4
I2 Solidifying Bar 2
J Outside Roof Connector 1
J1 Inside Roof Connector 1
K
Base 6
L Corner Cover 4
L1 Joint Cover 4
Ma Left Roof Panel (upside) 4
Mb
Left Roof Panel (downside) 4
M1a Right Roof Panel (upside) 4
M1b
Right Roof Panel (downside) 4
P
Middle Roof Panel (upside) 4
Pièce Description Qté
I Barre de renfort 4
I1 Barre de renfort 4
I2 Barre de renfort 2
J
Connecteur de toit extérieur 1
J1
Connecteur de toit intérieur 1
K Base 6
L Cache-coin 4
L1 Cache-joint 4
Ma
Panneau de toit de gauche (haut) 4
Mb
Panneau de toit de gauche (bas) 4
M1a
Panneau de toit de droite (haut) 4
M1b
Panneau de toit de droite (bas) 4
P
Panneau de toit du centre (haut) 4
PX4
Ma X4M1a X4
Mb X4M1b X4
IX4I1 X4I2 X2
JX1J1 X1
LX4L1 X4
KX6

6
© Sojag inc. 2015
PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale.
Sold Separatly / Vendus séparément :
NOTE :
Le matériel n’est pas représenté à l’échelle.
Item Description Qty
N Left Roof Support Bar 4
N1 Right Roof Support Bar 4
N2 Middle Roof Support Bar 2
O Corner Finishing End 4
O1 Finishing End 6
Q Solidifying Bar 4
A2 Winter Solidifying Column 1
S Mosquito Net 6
T Hook 68
Pièce Description Qté
N
Barre de support de toit (gauche) 4
N1
Barre de support de toit (droite) 4
N2
Barre de support de toit (centre) 2
O Embout de finition de coin 4
O1 Embout de finition 6
Q Barre de renfort 4
A2 Colonne de renfort d’hiver 1
S Moustiquaire 6
T Crochet 68
SX6
O1 X6QX4
A2 X1
TX68
Curtain and hook
Rideau et crochet
NX4
N1 X4
N2 X2
OX4

7
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 1
1.1 Install the column (A/A1) on the base (K)
using the screws (U).
Repeat for all remaining columns (A/A1).
Étape 1
1.1 Installer une colonne (A/A1) sur une base (K) en
utilisant les vis (U).
Répéter pour les colonnes (A/A1) restantes.
A/A1
K
A/A1
U
X6
AX4UX18
K
KX6
A1 X2

8
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

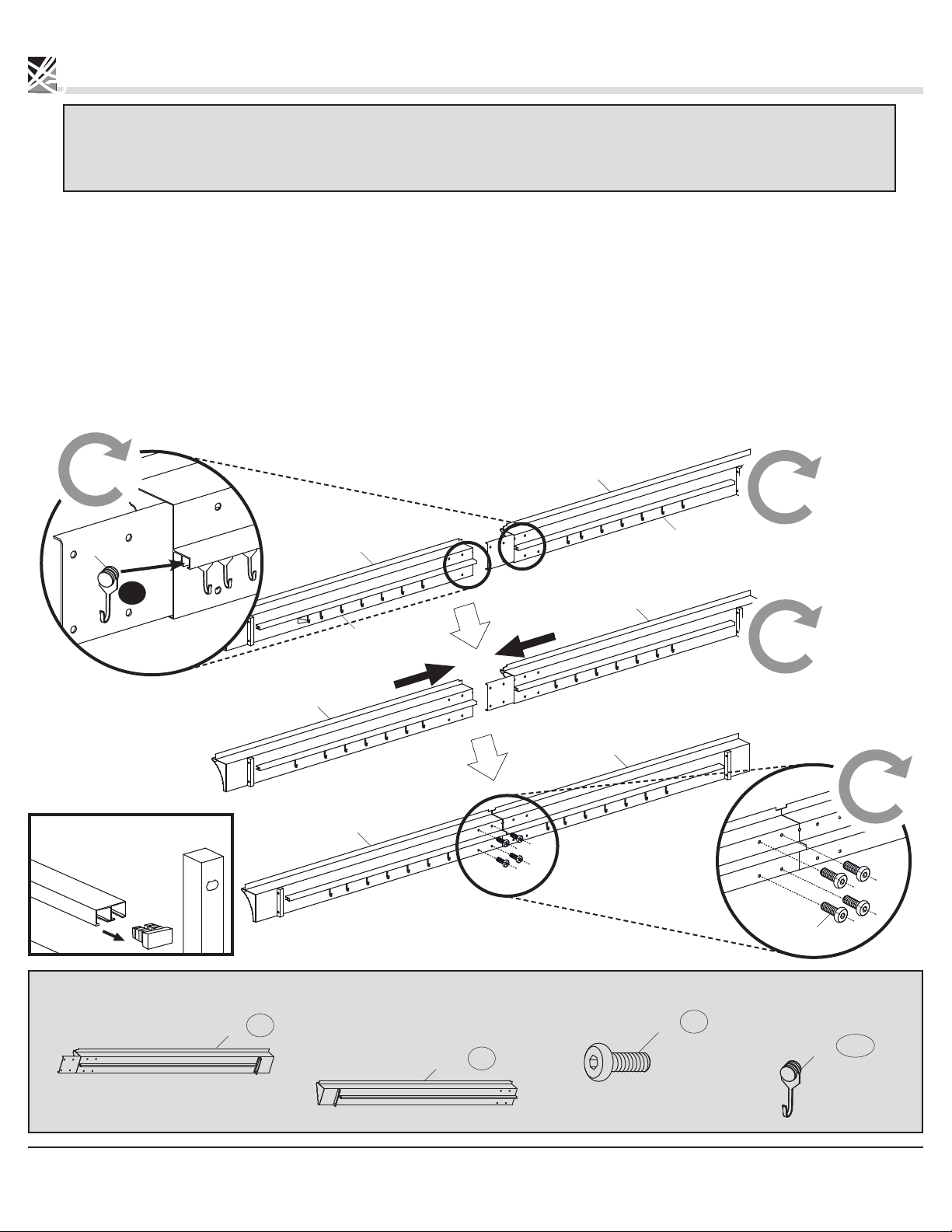

Step 2
2.1 Insert 7 hooks (T) into the first track of
each short ogee (B and B1).
2.2 Slide the short ogee (B) into the short ogee (B1).
2.3 Attach the short ogee (B) to the short ogee (B1)
using the screws (U).
Repeat for all remaining short ogees (B and B1).
Étape 2
2.1 Insérer sept crochets (T) dans le premier rail de
chaque moulure courte (B et B1).
2.2 Insérer le bout d’une moulure courte (B) au bout d’une
moulure courte (B1).
2.3 Attacher les moulures courtes (B et B1) ensemble en
utilisant les vis (U).
Répéter pour les moulures courtes restantes (B et B1).
UX8
T
X7
X4
X2
X2
X2
B
T
B
B
U
B1
B1
B1
T
To add or remove hooks (T).
Pour ajouter ou enlever
des crochets (T).
TX28
IMPORTANT:
To install optional curtains and hooks, insert the hooks into the second track using the same quantity as illustrated.
IMPORTANT :
Pour l’installation des rideaux et crochets optionnels, insérer les crochets dans le deuxième rail suivant les mêmes quantités qu’illustré.
BX2
B1 X2

9
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 3
3.1 Insert 10 hooks (T) into the first track of
each long ogee (C and C1).
3.2 Slide the long ogee (C) into the long ogee (C1).
3.3 Attach the long ogee (C) to the long ogee (C1)
using the screws (U).
Repeat for all remaining long ogees (C and C1).
Étape 3
3.1 Insérer 10 crochets (T) dans le premier rail de
chaque moulure longue (C et C1).
3.2 Insérer le bout d’une moulure longue (C) au bout d’une
moulure longue (C1).
3.3 Attacher les moulures longues (C et C1) ensemble en
utilisant les vis (U).
Répéter pour les moulures longues restantes (C et C1).
T
X10
X4
X2
X2
X2
TX40
C
C
C
U
C1
C1
C1
UX8
T
T
CX2
C1 X2

10
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

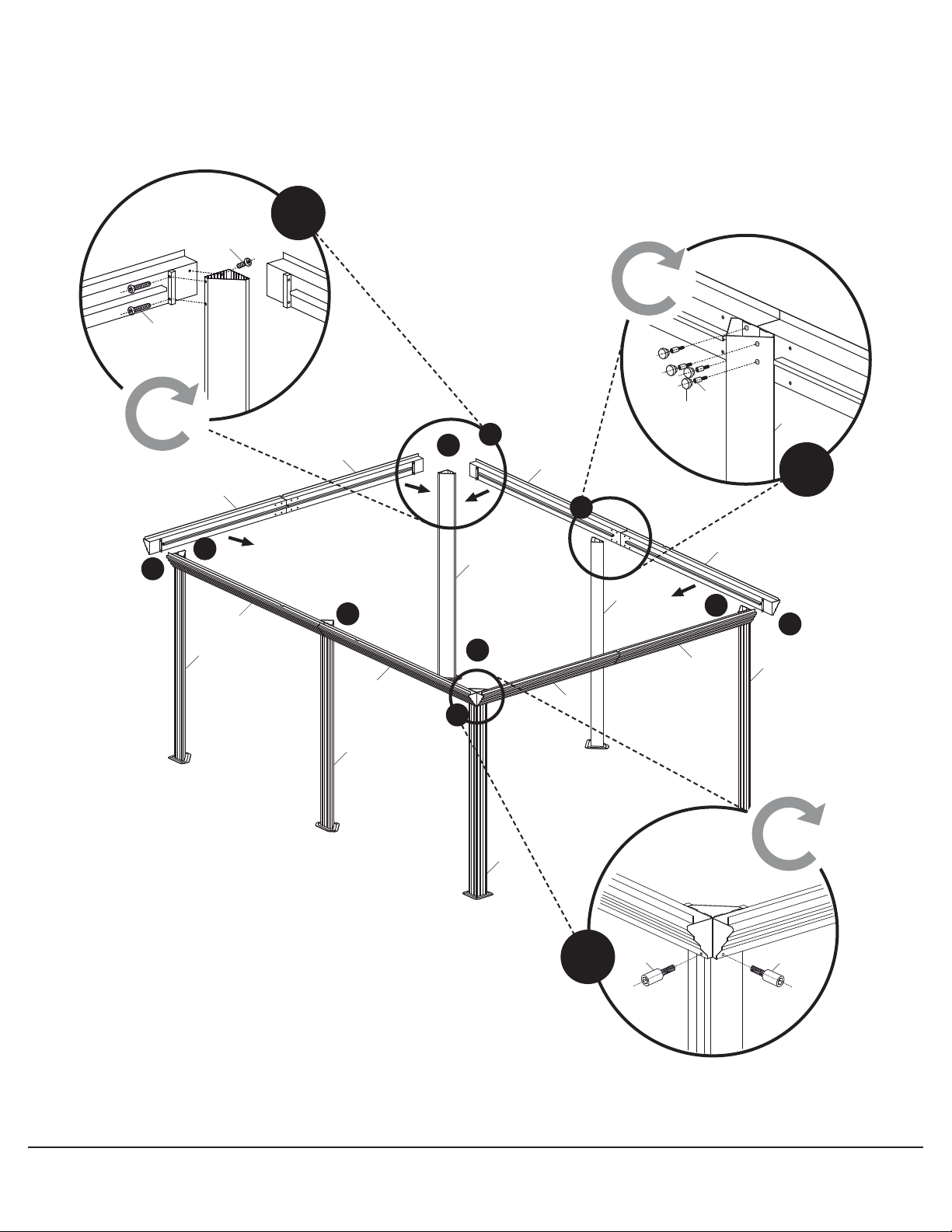

Step 4
4.1 Install the short ogees (B and B1) between two
columns (A) using the screws (W) on the outside
of the ogees and the screws (V) on the inside
of the ogees.
4.2 Install a screw (U) into each column (A)
as illustrated.
Repeat with the long ogees (C and C1).
4.3 Install a column (A1) using the screws (W) and the
screw caps (Z2) between the ogees (C and C1).
Étape 4
4.1 Installer les moulures courtes (B et B1) entre deux
colonnes (A) en utilisant les vis (W) à l’avant des
moulures ainsi que les vis (V) à l’arrière des moulures.
4.2 Installer une vis (U) à l’intérieur de chaque colonne (A)
tel qu’illustré.
Répéter avec les moulures longues (C et C1).
4.3 Installer une colonne (A1) en utilisant les vis (W) et les
cache-vis (Z2) entre les moulures (C et C1).
CAUTION:
Always install the shelter on a level platform, wood or concrete.
Three people are required for this step.
AVERTISSEMENT :
Toujours installer la structure sur une surface de niveau. Trois
personnes sont requises pour cette étape.
UX8VX16
WX16
Z2 X8

11
© Sojag inc. 2015
C1
C1
C
C
A
A
A1
A
A
B
B1
B
X4
WW
X8
V
U
B1
A1
A1
W
Z2
X2
1
3
1
1
1
2
2
2
2
3
31
2

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 5
5.1 Install the joint cover plate (L1) using the screws
(X and X2) on the joint between the short ogees
(B and B1) and the long ogees (C & C1).
5.2 Install the corner cover (L) using the screws (X)
on each corner of the structure.
Étape 5
5.1 Attacher un cache-joint (L1) en utilisant les vis (X et X2) sur
tous les joints unissant les moulures courtes (B et B1) et
sur tous les joints unissant les moulures longues (C et C1).
5.2 Attacher un cache-coin (L) en utilisant les vis (X) sur
chacun des coins de la structure.
C1
C1
C
C
B
L
L
L
L1
L1
L1
B1
B
B1
L
L1
X4
X
L1
X2
X4
X
X
L
XX24
LX4L1 X4X2 X8
Use the screws (X2) under the part (L1).
Utiliser les vis (X2) sous la pièce (L1).
1
2
1
2
2
2
2
1
1
1

13
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 6

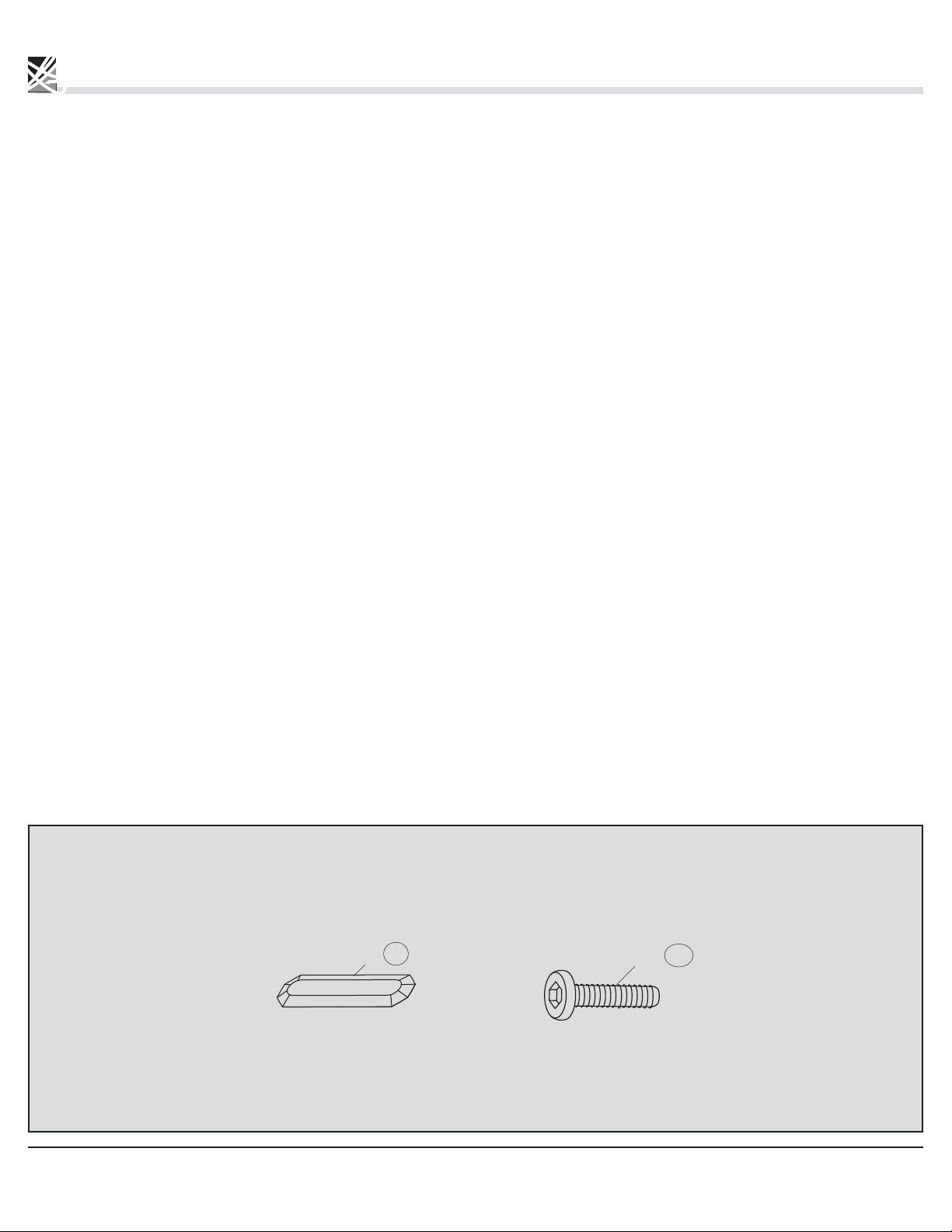

6.1 Fix the solidifying bars (Q) into each corner
of the structure using the screws (U).
Étape 6
6.1 Attacher les barres de renfort (Q) à l’intérieur de
chaque coin de la structure en utilisant les vis (U).
QX4
UX8
X4
C1
Q
C
C1
C
U
Q
U
B
B1
B
B1
Q
Q
Q
1
1
1
1
1

14
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

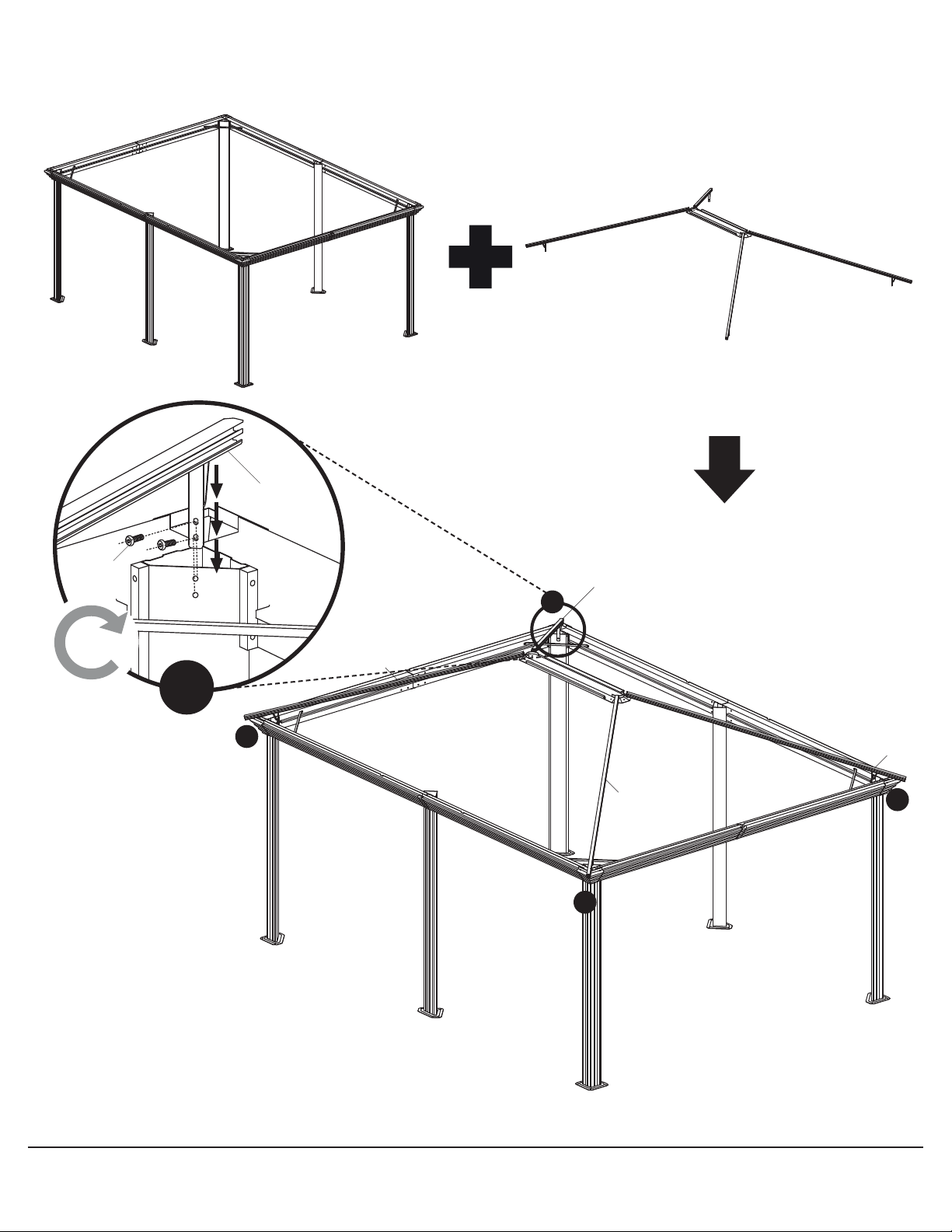

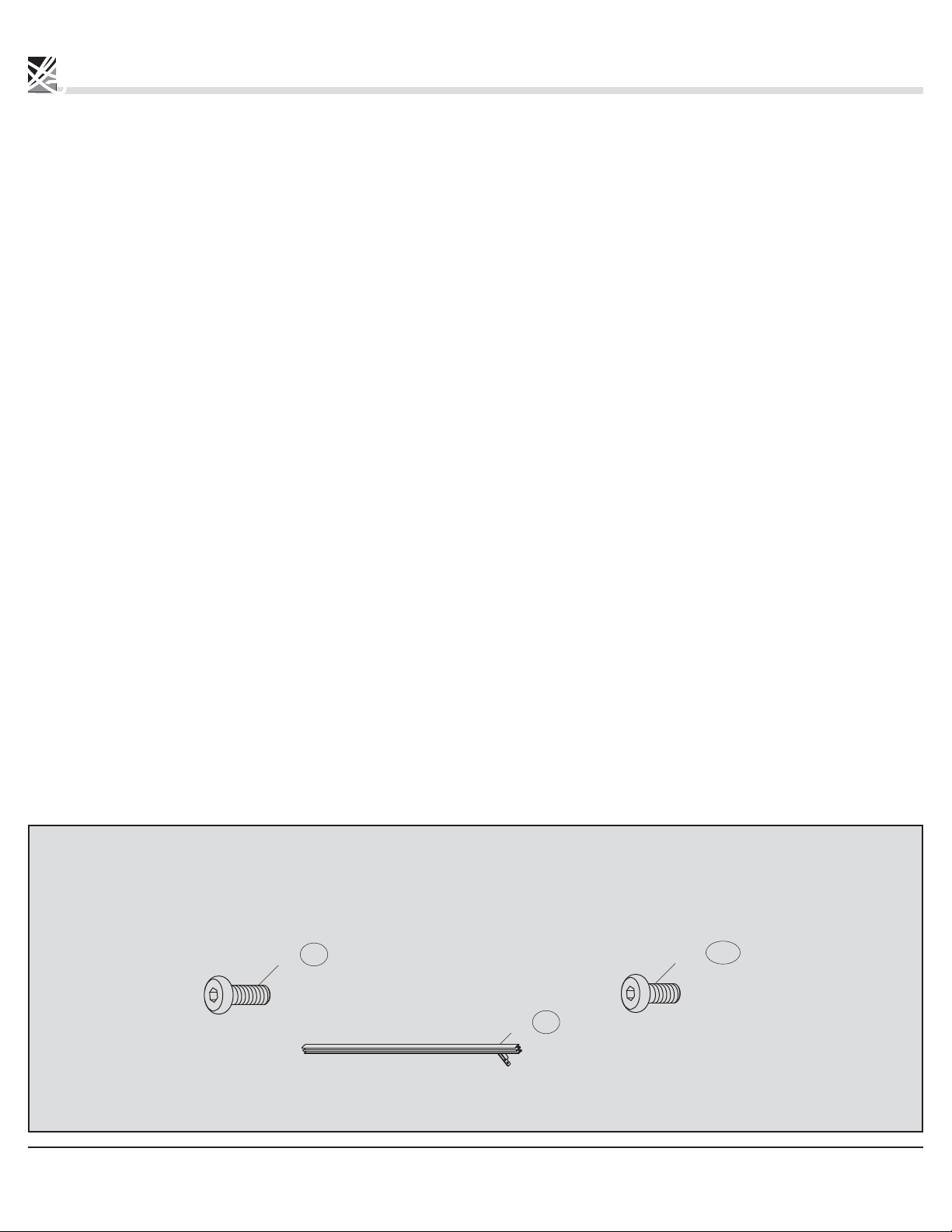

Étape 7
7.1 Installer les barres de toit de coin (D et D1) au connecteur
de toit intérieur (J1) en utilisant les vis (U1) tel qu’illustré.
Répéter cette étape pour les barres de toit de
coin (D et D1) restantes.

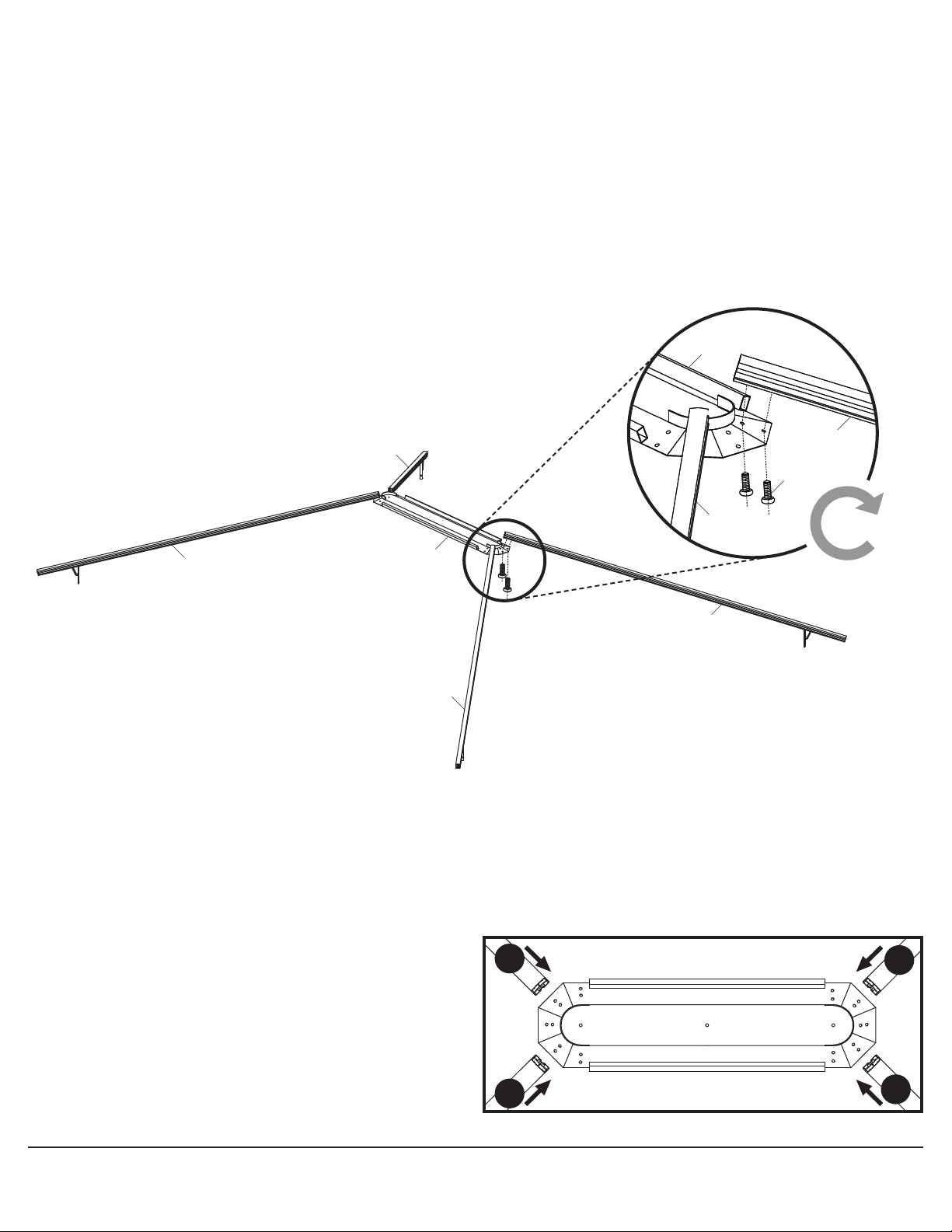

Step 7
7.1 Install the corner roof bars (D and D1) to the inside
roof connector (J1) using the screws (U1)
as illustrated.
Repeat this step for all remaining corner roof
bars (D and D1).
U1 X8
DX2D1 X2
J1 X1

15
© Sojag inc. 2015
X4
J1
D
D
U1
J1
D1
D1
D
D1
D1
DD1
D

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 8
8.1 Placer la structure du toit sur le dessus des moulures.
8.2 Visser les barres de coin de toit (D et D1) aux
colonnes (A) en utilisant les vis (U).
Step 8
8.1 Place the roof structure on top of the ogees.
8.2 Screw the corner roof bars (D and D1) to the
columns (A) using the screws (U).
UX8

17
© Sojag inc. 2015
X4
D
D1
D
D& D1
D1
U
1
1
1
1
1

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 9
9.1 Installer les barres de toit du centre (E) au connecteur
de toit intérieur (J1) en utilisant les vis (U1).
9.2 Visser le fer angle sur la barre de toit du centre (E)
aux moulures (B, B1, C et C1) en utilisant une vis (U).
Répéter pour toutes les barres de toit du
centre (E) restantes.
Step 9
9.1 Install the middle roof bar (E) to the inside
roof connector (J1) using the screws (U1).
9.2 Screw the iron angle on the middle roof bar (E)
to the ogees (B, B1, C and C1) using a screw (U).
Repeat for all remaining middle roof bars (E).
UX6U1 X12
EX6

19
© Sojag inc. 2015
X6
X6
U
E
E
E
E
E
E
E
U1
E
J1
J1
C1
C
C1
C
B
B1
B
B1
1
2
1
1
1
1
2
2
1
1
E
E E
E
E
E

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 10
10.1 Installer le connecteur de toit extérieur (J) sur le
connecteur de toit intérieur (J1) en utilisant les vis (V1).
Step 10
10.1 Install the outside roof connector (J) on the
inside roof connector (J1) using the screws (V1).
V1 X3
JX1
