Sojag 500-5153231 User manual

Assembly Manual
Sunshelter 10 x 12 ft.
Exact dimension of the roof, corner-to-corner: 117.3 x 142.9 inch
Min. dimension required for the base: 109.8 x 135.4 inch
Sojag code: 500-5153231
UPC code: 772830153231
Guide d’assemblage
Abri-soleil 3 x 3,6 m
Dimension exacte du toit, coin à coin : 298 x 363 cm
Dimension min. requise pour la base : 279 x 344 cm
Code Sojag : 500-5153231
Code CUP : 772830153231
© Sojag inc. 2015

2
© Sojag inc. 2015
IMPORTANT
Read the owner’s manual and make sure all parts
are included PRIOR to the start of assembly.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2015
HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
UU1
X
Z1
Y
Y1
Z
W
V
X57 X20
X32
X2
X20
X10
X2
X8
X16

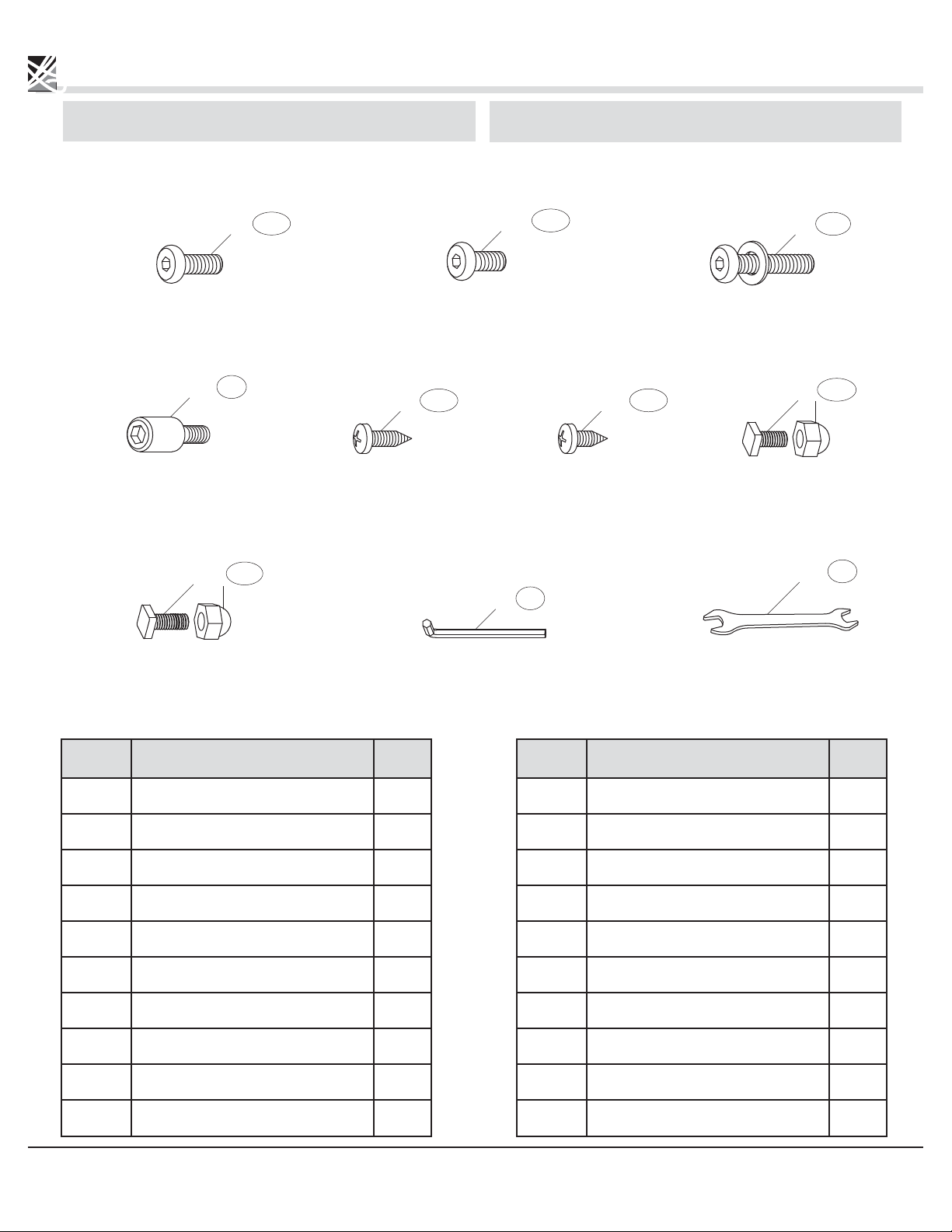

Item Description Qty
U Screw M6X16 57
U1 Screw M6X12 20
V Screw & Washer M6X35 16
W Screw M6X12 (D12x20) 8
X Screw St5x15 32
X1 Screw St4x10 20
Y
Screw M6X10 with Cap Nut 20
Y1
Screw M6x12 with Cap Nut 10
Z Allen Key 2
Z1 Wrench 2
Pièce Description Qté
U Vis M6X16 57
U1 Vis M6X12 20
V Vis et rondelle M6X35 16
W Vis M6X12 (D12x20) 8
X Vis St5x15 32
X1 Vis St4x10 20
Y
Vis M6X10 et écrou borgne 20
Y1
Vis M6x12 et écrou borgne 10
Z Clé hexagonale 2
Z1 Clé plate 2
X1 X20

4
© Sojag inc. 2015
Item Description Qty
A Column 4
B
Short Ogee with Steel Union 2
B1 Short Ogee 2
C
Long Ogee with Steel Union 2
C1
Long Ogee 2
D Corner Roof Bar 2
D1 Corner Roof Bar 2
E Middle Roof Bar 6
F Left Roof Finishing Bar 4
F1 Right Roof Finishing Bar 4
F2 Middle Roof Finishing Bar 2
H Solodifying Bar 4
H1 Solodifying Bar 4
H2 Solodifying Bar 2
Pièce Description Qté
A Colonne 4
B
Moulure courte avec barre d’union 2
B1 Moulure courte 2
C
Moulure longue avec barre d’union 2
C1 Moulure longue 2
D Barre de toit de coin 2
D1 Barre de toit de coin 2
E Barre de toit du centre 6
F
Barre de finition de toit de gauche 4
F1
Barre de finition de toit de droite 4
F2
Barre de finition de toit du centre 2
H Barre de renfort 4
H1 Barre de renfort 4
H2 Barre de renfort 2
AX4
BX2
B1 X2
CX2
C1 X2
DX2
D1 X2
EX6
FX4
F1 X4
F2 X2
HX4
H1 X4
H2 X2
PARTS LIST LISTE DES PIÈCES
NOTE:
Parts not shown to actual size and not to scale. NOTE :
Le matériel n’est pas représenté à l’échelle.

5
© Sojag inc. 2015
Item Description Qty
I Solidifying Bar 4
I1 Solidifying Bar 4
I2 Solidifying Bar 2
J Outside Roof Connector 1
J1 Inside Roof Connector 1
K
Base 4
L Corner Cover 4
L1 Joint Cover 4
Ma Left Roof Panel (upside) 4
Mb
Left Roof Panel (downside) 4
M1a Right Roof Panel (upside) 4
M1b
Right Roof Panel (downside) 4
P
Middle Roof Panel (upside) 2
P1
Middle Roof Panel (downside) 2
Pièce Description Qté
I Barre de renfort 4
I1 Barre de renfort 4
I2 Barre de renfort 2
J
Connecteur de toit extérieur 1
J1
Connecteur de toit intérieur 1
K Base 4
L Cache-coin 4
L1 Cache-joint 4
Ma
Panneau de toit de gauche (haut) 4
Mb
Panneau de toit de gauche (bas) 4
M1a
Panneau de toit de droite (haut) 4
M1b
Panneau de toit de droite (bas) 4
P
Panneau de toit du centre (haut) 2
P1
Panneau de toit du centre (bas) 2
PX2
P1 X2
Ma X4
M1a X4
Mb X4M1b X4
IX4I1 X4I2 X2
JX1J1 X1
KX4LX4L1 X4

6
© Sojag inc. 2015
PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Item Description Qty
N Left Roof Support Bar 4
N1 Right Roof Support Bar 4
N2 Middle Roof Support Bar 2
O Corner Finishing End 4
O1 Finishing End 6
Q Solidifying Bar 4
S Mosquito Net 4
T Hook 52
Pièce Description Qté
N
Barre de support de toit (gauche) 4
N1
Barre de support de toit (droite) 4
N2
Barre de support de toit (centre) 2
O Embout de finition de coin 4
O1 Embout de finition 6
Q Barre de renfort 4
S Moustiquaire 4
T Crochet 52
SX4
OO1
X4X6
NX4N1 X4
N2 X2
QX4
TX52
Sold separately / Vendus séparément :
Curtain and hook
Rideau et crochet
A2

7

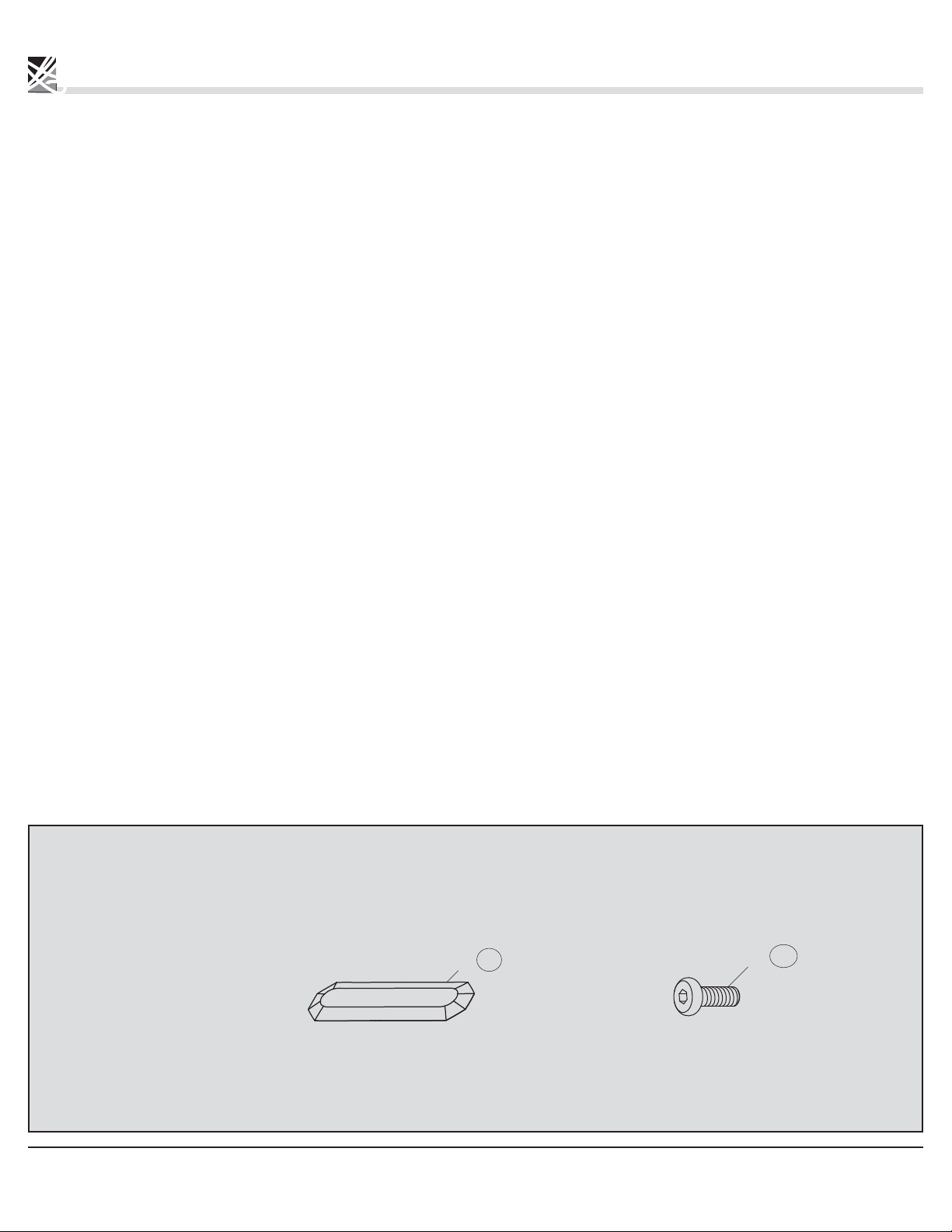

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 1
1.1 Install the column (A) on the base (K)
using the screws (U).
Repeat for all remaining columns (A).
Étape 1
1.1 Installer une colonne (A) sur une base (K) en
utilisant les vis (U).
Répéter pour les colonnes (A) restantes.
A
K
A
U
X4
AX4KX4
UX12
K

8
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 2
2.1 Insert 6 hooks (T) into the first track of
each short ogee (B & B1).
2.2 Slide the short ogee (B) into the short ogee (B1).
2.3 Attach the short ogee (B) to the short ogee (B1)
using the screws (U).
Repeat for all remaining short ogees (B & B1).
Étape 2
2.1 Insérer six crochets (T) dans le premier rail de
chaque moulure courte (B et B1).
2.2 Insérer le bout d’une moulure courte (B) au bout d’une
moulure courte (B1).
2.3 Attacher les moulures courtes (B et B1) ensemble en
utilisant les vis (U).
Répéter pour les moulures courtes restantes (B et B1).
UX8
BX2
B1 X2
T
X6
X4
X2
X2
X2
B
T
B
B
U
B1
B1
B1
T
To add or remove hooks (T).
Pour ajouter ou enlever
des crochets (T).
TX24
IMPORTANT: To install optional curtains and hooks, insert the hooks into the second track using the same quantity as illustrated.
IMPORTANT : Pour l’installation des rideaux et crochets optionnels, insérer les crochets dans
le deuxième rail suivant les mêmes quantités qu’illustré.

9
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 3
3.1 Insert 7 hooks (T) into the first track of
each long ogee (C & C1).
3.2 Slide the long ogee (C) into the long ogee (C1).
3.3 Attach the long ogee (C) to the long ogee (C1)
using the screws (U).
Repeat for all remaining long ogees (C & C1).
Étape 3
3.1 Insérer sept crochets (T) dans le premier rail de
chaque moulure longue (C et C1).
3.2 Insérer le bout d’une moulure longue (C) au bout d’une
moulure longue (C1).
3.3 Attacher les moulures longues (C et C1) ensemble en
utilisant les vis (U).
Répéter pour les moulures longues restantes (C et C1).
T
X7
X4
X2
X2
X2
TX28
C
C
C
U
C1
C1
C1
CX2
C1 X2
UX8
T
T
IMPORTANT: To install optional curtains and hooks, insert the hooks into the second track using the same quantity as illustrated.
IMPORTANT : Pour l’installation des rideaux et crochets optionnels, insérer les crochets dans
le deuxième rail suivant les mêmes quantités qu’illustré.

10
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
IMPORTANT:
Always install the shelter on a level platform, wood or concrete.
IMPORTANT :
Toujours installer la structure sur une surface de niveau.
Step 4

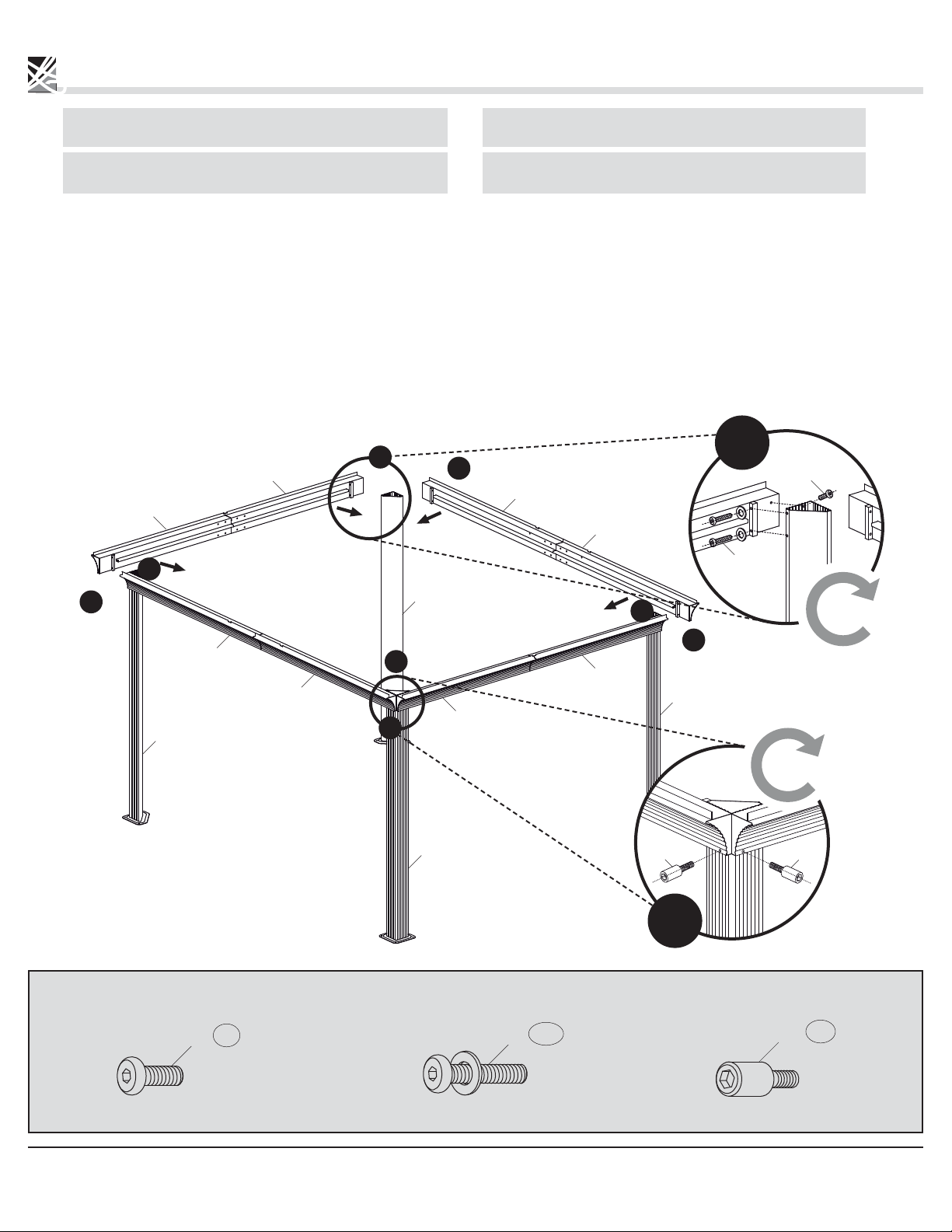

4.1 Install the short ogees (B & B1) between two
columns (A) using the screws (W) on the outside
of the ogees and the screws (V) on the inside
of the ogees.
4.2 Install a screw (U) into each column (A)
as illustrated.
Repeat with the long ogees (C & C1).
Étape 4
4.1 Installer les moulures courtes (B et B1) entre deux
colonnes (A) en utilisant les vis (W) à l’avant des
moulures ainsi que les vis (V) à l’arrière des moulures.
4.2 Installer une vis (U) à l’intérieur de chaque colonne (A)
tel qu’illustré.
Répéter avec les moulures longues (C et C1).
CAUTION:
Three people are required for this step.
AVERTISSEMENT :
Trois personnes sont requises pour cette étape.
X4
C1
C1
C
C
A
A
A
A
B
B1
B
WW
B1
X8
V
U
UX4VX16 WX8
1
2
1
2
2
2
2
1
1
1

11
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 5
5.1 Install the joint cover plate (L1) using the screws
(X) on the joint between the short ogees (B & B1)
and the long ogees (C & C1).
5.2 Install the corner cover (L) using the screws (X)
on each corner of the structure.
Étape 5
5.1 Attacher un cache-joint (L1) en utilisant les vis (X) sur
tous les joints unissant les moulures courtes (B et B1) et
sur tous les joints unissant les moulures longues (C et C1).
5.2 Attacher un cache-coin (L) en utilisant les vis (X) sur
chacun des coins de la structure.
C1
C1
C
C
B
L
L
L
L
L1
L1
L1
L1 B1
B
B1
X4
X4
X
X
X
X
L1
L
XX32
LX4L1 X4
1
2
1
2
2
2
2
1
1
1

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 6
6.1 Fix the solidifying bars (Q) into each corner
of the structure using the screws (U).
Étape 6
6.1 Attacher les barres de renfort (Q) à l’intérieur de
chaque coin de la structure en utilisant les vis (U).
QX4
UX8
X4
Q
C1
C
C1
C
U
Q
U
B
B1
B
B1
Q
Q
Q
1
1
1
1
1

13
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 7

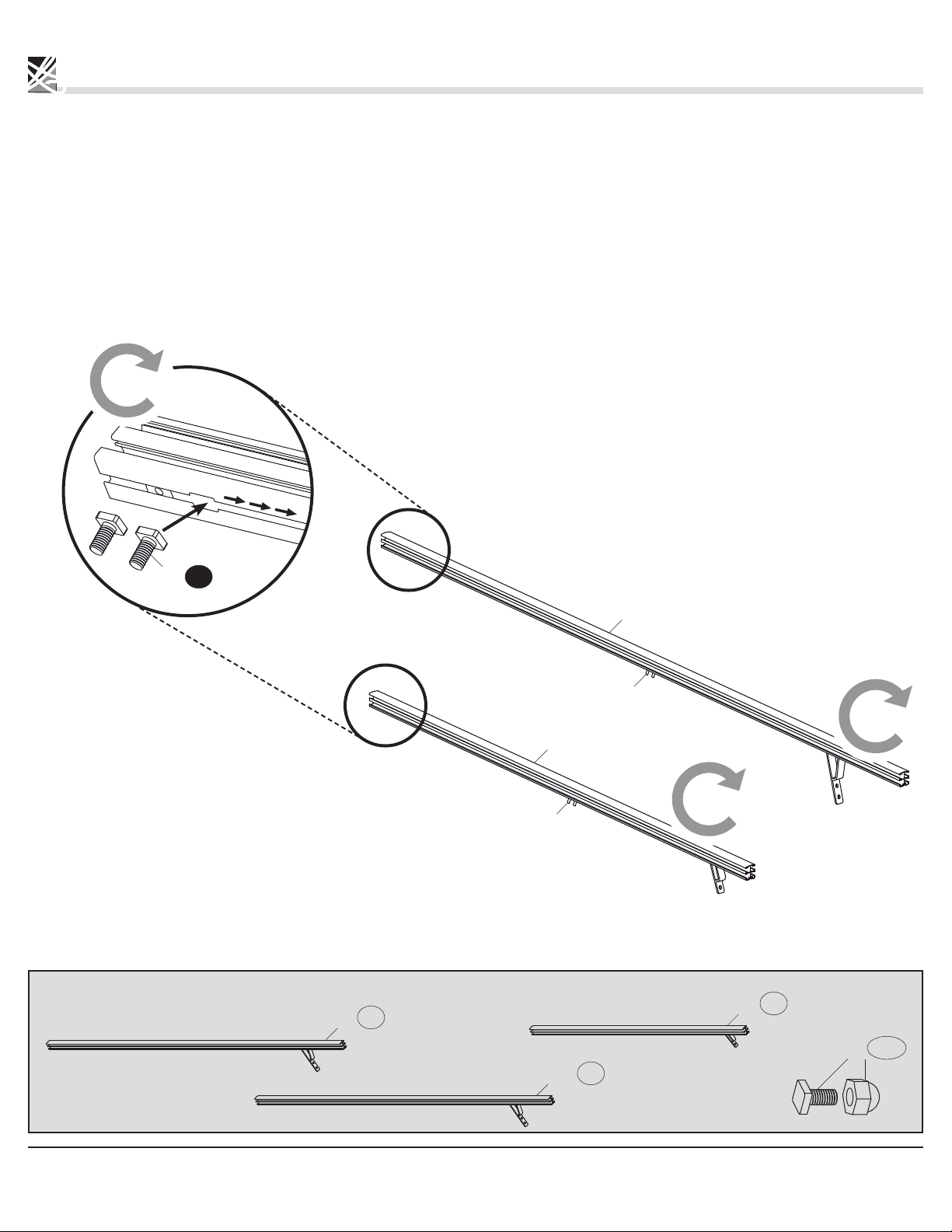

7.1 Slide two screws (Y) into the rail of each corner
roof bar (D & D1) and each middle roof bar (E).
Étape 7
7.1 Glisser deux vis (Y) dans le rail de chaque
barre de toit de coin (D et D1) et dans chaque
barre de toit du centre (E).
X10
X6
X4
D & D1
E
Y
Y
Y
X2
DX2
D1 X2
EX6
YX20

14
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 8
8.1 Installer les barres de toit de coin (D et D1) au connecteur
de toit intérieur (J1) en utilisant les vis (U1) tel qu’illustré.
Répéter cette étape pour les barres de toit de
coin (D et D1) restantes.
Step 8
8.1 Install the corner roof bars (D & D1) to the inside
roof connector (J1) using the screws (U1)
as illustrated.
Repeat this step for all remaining corner roof
bars (D & D1).
U1 X8
J1 X1
DX2
D1 X2
X4
J1
D
D
U1
J1
D1
D1
D
D1

15
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 9

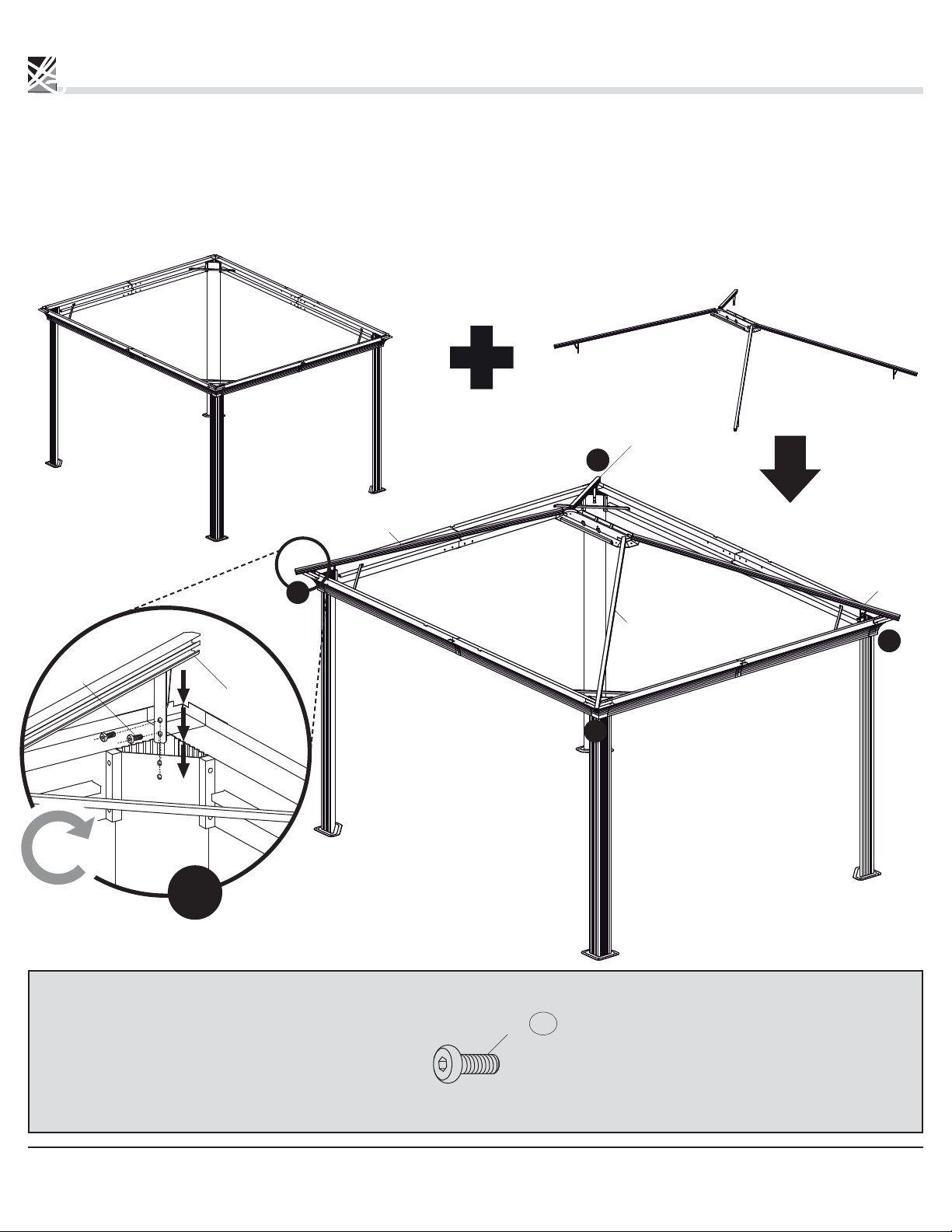

9.1 Placer la structure du toit sur le dessus des moulures.
9.2 Visser les barres de coin de toit (D et D1) aux
colonnes (A) en utilisant les vis (U).
Step 9
9.1 Place the roof structure on top of the ogees.
9.2 Screw the corner roof bars (D & D1) to the
columns (A) using the screws (U).
UX8
D
D1
D
D1
X4
D& D1
U
1
1
1
1
1

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 10

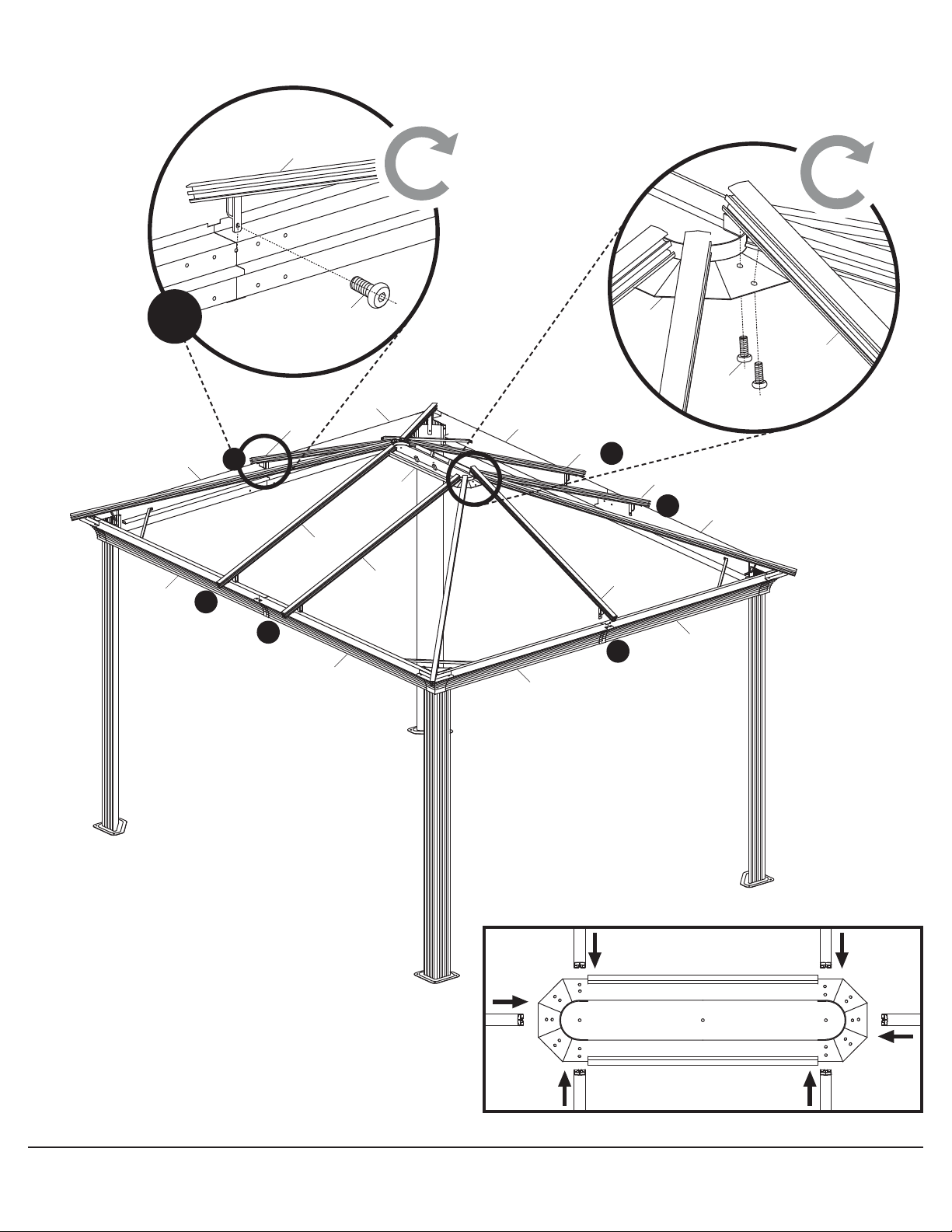

10.1 Installer les barres de toit du centre (E) au connecteur
de toit intérieur (J1) en utilisant les vis (U1).
10.2 Visser le fer angle sur la barre de toit du centre (E)
aux moulures (B, B1, C et C1) en utilisant une vis (U).
Répéter pour toutes les barres de toit du
centre (E) restantes.
Step 10
10.1 Install the middle roof bar (E) to the inside
roof connector (J1) using the screws (U1).
10.2 Screw the iron angle on the middle roof bar (E)
to the ogees (B, B1, C & C1) using a screw (U).
Repeat for all remaining middle roof bars (E).
UX6U1 X12
EX6

17
© Sojag inc. 2015
X6
X6
U
E
E
E
E
E
E
E
E
U1
J1
J1
C1
C
C1
C
B
B1
B
B1
1
1
1
11
1
1

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 11
11.1 Installer le connecteur de toit extérieur (J) sur le
connecteur de toit intérieur (J1) en utilisant les vis (U).
Step 11
11.1 Install the outside roof connector (J) on the
inside roof connector (J1) using the screws (U).
JX1UX3

19
© Sojag inc. 2015
J
J
U
U
U
J1

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
CAUTION:
One side of the roof panels is UV protected. Ensure that the UV
protected side is facing up. It is a very important procedure;
if not followed as described, your roof will not be covered by
the warranty.
NOTE:
The roof panels are covered with a plastic film identifying which
side has a UV protector. Once the plastic film is removed it
is impossible to know which side has the UV protector. We
recommend removing the film one at a time just prior to
installing the roof panel.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers
l’extérieur de l’abri. Cette étape est très importante, si elle n’est
pas respectée telle que décrite, le toit ne sera pas couvert par
la garantie.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette
pellicule est enlevée, il est impossible d’identifier quel côté est
protégé contre les rayons UV du soleil. Il est recommandé de
retirer les pellicules de plastique une à la fois, avant l’installation
de chacun des panneaux.
Étape 12
12.1 Installer le panneau de toit (Ma) dans le rail du haut
se trouvant sur les barres de toit (D et E).
12.2 Insérer la barre de support de toit (N) dans le rail du
bas se trouvant sur les barres de toit (D et E) puis,
en vous positionnant sous la structure, solidifier avec
les vis (X1) tel qu’illustré.
12.3 Répéter ce procédé pour tous les panneaux de toit
(Ma, M1a et P) ainsi que les barres de support de toit
(N, N1 et N2). Enligner la base du panneau de toit du
centre (P) avec la base du panneau de toit de gauche
(Ma) et la base du panneau de toit de droite (M1a).
Cela peut demander que les panneaux de toit du
centre (P) ne soient pas poussés complètement au
fond des rails.
Répéter cette étape sur tous les côtés de l’abri.
Step 12
12.1 Install the roof panel (Ma) according to the
picture, by sliding into the upper track of
roof bars (D and E).
12.2 Insert the roof support bar (N) according to the
picture, by sliding into the lower track of roof
bars (D and E). From underside of the
structure, secure with the screws (X1)
as illustrated.
12.3 Repeat this process for all roof panels
(Ma, M1a and P) and for all roof support
bars (N, N1 and N2). Align the base of middle
roof panel (P) with bases of the left roof
panel (Ma) and the right roof panel (M1a).
This may require that middle roof panel (P) not
be completely pushed to the back of the tracks.
Repeat this step all around the structure.
Ma X4
M1a X4
PX2
NX4N1 X4
N2 X2
X1 X20
