Sojag 852897 User manual

Assembly Manual
Four Seasons Sunshelter
3.04 m / 10 ft x 3.65 m / 12 ft
Exact dimension of the roof, corner-to-corner: 116.9 x 142.3 inch
Min. dimension required for the base: 109.8 x 135.4 inch
Sojag code: 999-5157635
UPC code: 772830157635
Costco code: 852897
Guide d’assemblage
Abri-soleil quatre saisons
3.04 m / 10 pi x 3.65 m / 12 pi
Dimension exacte du toit, coin à coin : 297 x 362 cm
Dimension min. requise pour la base : 279 x 344 cm
Code Sojag : 999-5157635
Code CUP : 772830157635
Code Costco : 852897
© Sojag inc. 2015
Hard Top Sun Shelter
ITM. / ART. 852897
Assembly Instructions
IMPORTANT: RETAIN FOR FUTURE REFERENCE, READ CAREFULLY
Consult with your local governing authority / local municipality codes regarding
installation of temporary structures before assembly. Some jurisdictions may
require permits for, or otherwise regulate, installation and use.
For parts and customer service, please call 1-866-901-1649 in Canada and U.S.
(English and French) Monday to Friday , from 8:30 AM to 4:30 PM, EST.
Abri-soleil à toit rigide
ITM. / ART. 852897
Instruction d’assemblage
IMPORTANT : GARDER POUR RÉFÉRENCE FUTURE, LIRE ATTENTIVEMENT
Veuillez consulter vos autorités municipales avant de compléter l’assemblage
d’un abri temporaire. Certaines municipalités demandent un permis
ou réglementent l’installation ou l’utilisation de l’abri.
Pour contacter le service à la clientèle ou pour commander des pièces,
composer le 1-866-901-1649 au Canada et USA (français et anglais)
du lundi au vendredi, de 8 h 30 à 16 h 30, HNE.

IMPORTANT
Read the owner’s manual and make sure all parts
are included PRIOR to the start of assembly.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2015

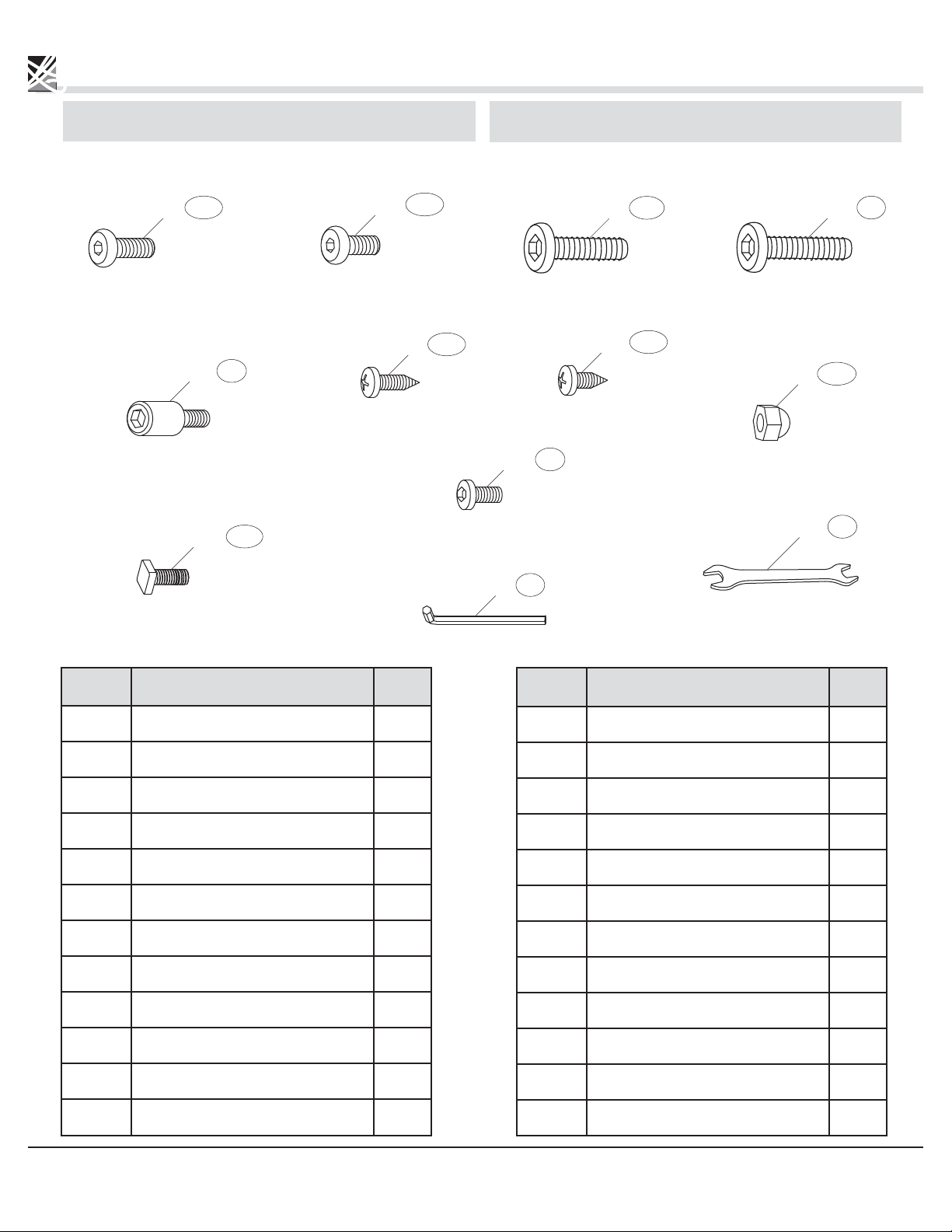

HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Z1
Y
Y1
Z
W
X2
X30
X10
X2
X8
UX58 U1 X20 VX16 V1 X3
XX24
Item Description Qty
U Screw M6X16 58
U1 Screw M6X12 20
V Screw M6X20 16
V1 Screw M6X30 3
W Screw M6X12 (D12x20) 8
X Screw St4x15 24
X1 Screw St4x10 20
X2 Screw M6X12 8
Y Cap Nut 30
Y1 Screw M6x12 10
Z Allen Key 2
Z1 Wrench 2
Pièce Description Qté
U Vis M6X16 58
U1 Vis M6X12 20
V Vis M6X20 16
V1 Vis M6X30 3
W Vis M6X12 (D12x20) 8
X Vis St4x15 24
X1 Vis St4x10 20
X2 Vis M6X12 8
Y Écrou borgne 30
Y1 Vis M6x12 10
Z Clé hexagonale 2
Z1 Clé plate 2
X2 X8
X1 X20

4
© Sojag inc. 2015
PARTS LIST LISTE DES PIÈCES
Item Description Qty
A Column 4
B
Short Ogee with Steel Union 2
B1 Short Ogee 2
C
Long Ogee with Steel Union 2
C1
Long Ogee 2
D Corner Roof Bar 2
D1 Corner Roof Bar 2
E Middle Roof Bar 6
F Left Roof Finishing Bar 4
F1 Right Roof Finishing Bar 4
F2 Middle Roof Finishing Bar 2
H Solidifying Bar 4
H1 Solidifying Bar 4
H2 Solidifying Bar 2
Pièce Description Qté
A Colonne 4
B
Moulure courte avec barre d’union 2
B1 Moulure courte 2
C
Moulure longue avec barre d’union 2
C1 Moulure longue 2
D Barre de toit de coin 2
D1 Barre de toit de coin 2
E Barre de toit du centre 6
F
Barre de finition de toit de gauche 4
F1
Barre de finition de toit de droite 4
F2
Barre de finition de toit du centre 2
H Barre de renfort 4
H1 Barre de renfort 4
H2 Barre de renfort 2
NOTE:
Parts not shown to actual size and not to scale.
AX4
BX2
B1 X2
CX2
C1 X2
DX2
D1 X2
EX6
FX4
F1 X4
F2 X2
HX4
H1 X4
H2 X2
NOTE :
Le matériel n’est pas représenté à l’échelle.

5
© Sojag inc. 2015

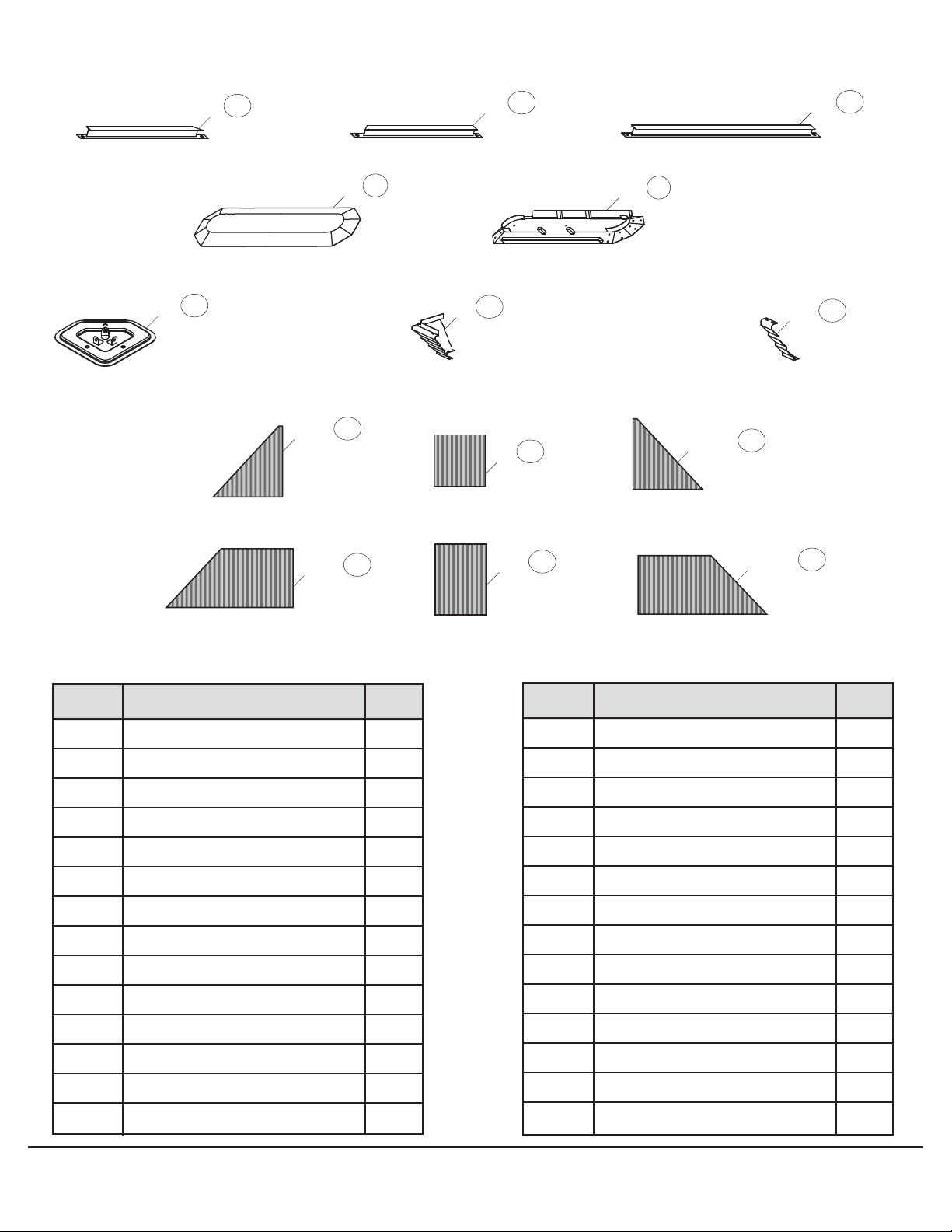

Item Description Qty
I Solidifying Bar 4
I1 Solidifying Bar 4
I2 Solidifying Bar 2
J Outside Roof Connector 1
J1 Inside Roof Connector 1
K
Base 4
L Corner Cover 4
L1 Joint Cover 4
Ma Left Roof Panel (upside) 4
Mb
Left Roof Panel (downside) 4
M1a Right Roof Panel (upside) 4
M1b
Right Roof Panel (downside) 4
P
Middle Roof Panel (upside) 2
P1
Middle Roof Panel (downside) 2
Pièce Description Qté
I Barre de renfort 4
I1 Barre de renfort 4
I2 Barre de renfort 2
J
Connecteur de toit extérieur 1
J1
Connecteur de toit intérieur 1
K Base 4
L Cache-coin 4
L1 Cache-joint 4
Ma
Panneau de toit de gauche (haut) 4
Mb
Panneau de toit de gauche (bas) 4
M1a
Panneau de toit de droite (haut) 4
M1b
Panneau de toit de droite (bas) 4
P
Panneau de toit du centre (haut) 2
P1
Panneau de toit du centre (bas) 2
PX2
P1 X2
Ma X4M1a X4
Mb X4M1b X4
IX4I1 X4I2 X2
JX1J1 X1
KX4LX4L1 X4

6
© Sojag inc. 2015
PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale.
Optional Parts / Pièces optionnelles :
NOTE :
Le matériel n’est pas représenté à l’échelle.
Item Description Qty
N Left Roof Support Bar 4
N1 Right Roof Support Bar 4
N2 Middle Roof Support Bar 2
O Corner Finishing End 4
O1 Finishing End 6
Q Solidifying Bar 4
A2
Winter Solidifying Column (option) -
S Mosquito Net 4
T Hook 52
Pièce Description Qté
N
Barre de support de toit (gauche) 4
N1
Barre de support de toit (droite) 4
N2
Barre de support de toit (centre) 2
O Embout de finition de coin 4
O1 Embout de finition 6
Q Barre de renfort 4
A2
Colonne de renfort d’hiver (option) -
S Moustiquaire 4
T Crochet 52
SX4
OO1
X4X6
NX4
N1 X4
N2 X2
QX4
A2
TX52
Curtain and hook
Rideau et crochet

7
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

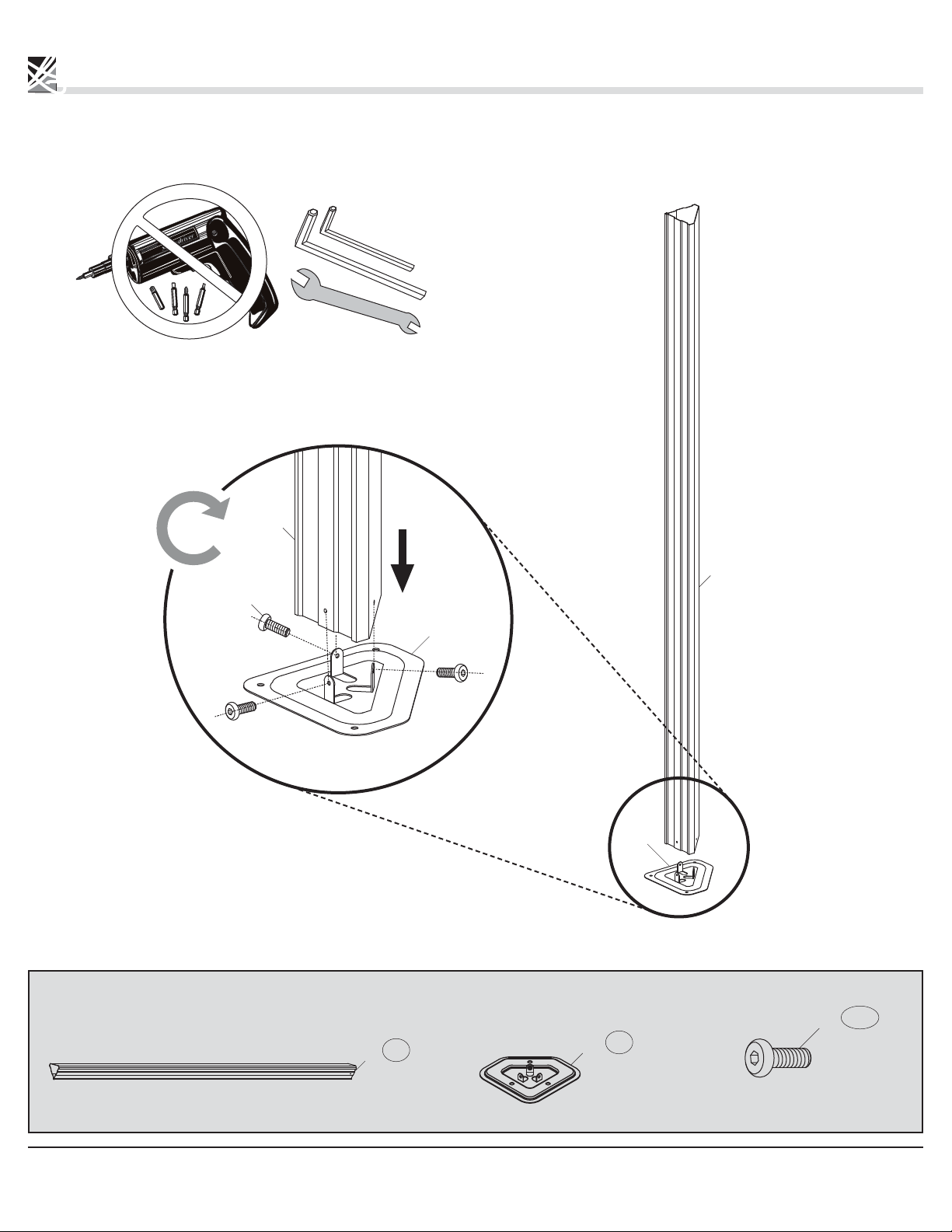

Step 1 Étape 1
A
K
A
U
X4
AX4KX4
UX12
K

8
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

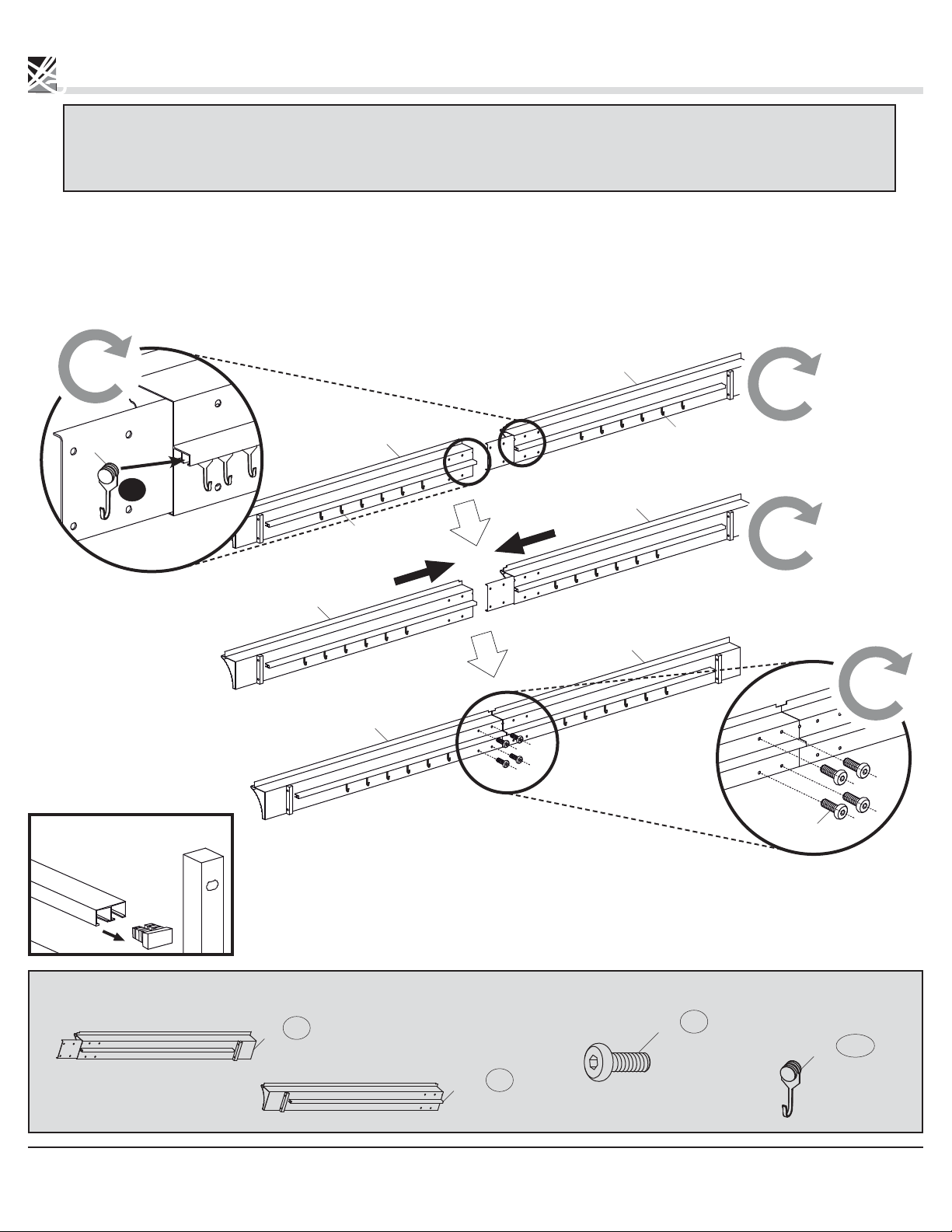

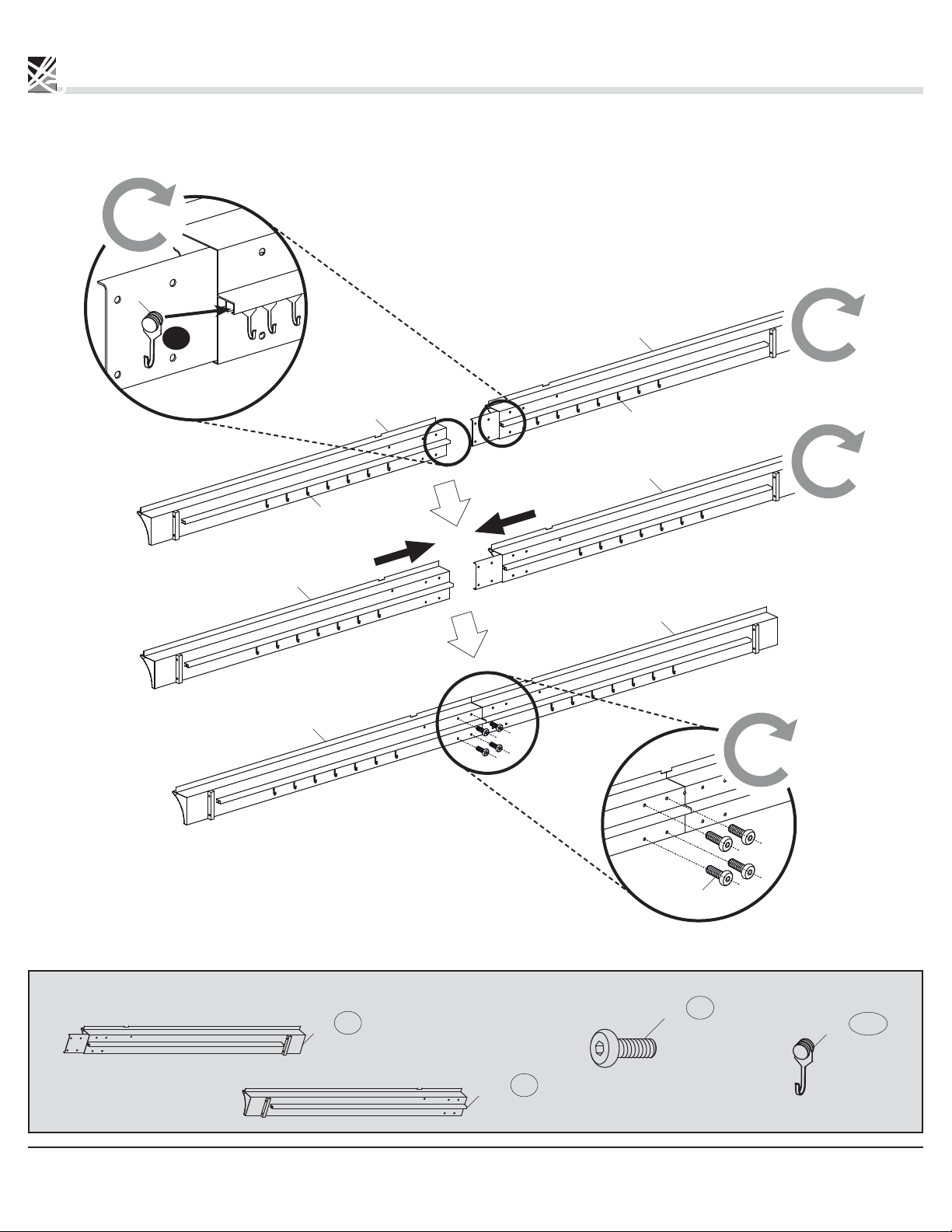

Step 2 Étape 2
UX8
BX2
B1 X2
T
X6
X4
X2
X2
X2
B
T
B
B
U
B1
B1
B1
T
To add or remove hooks (T).
Pour ajouter ou enlever
des crochets (T).
TX24
IMPORTANT:
To install optional curtains and hooks, insert the hooks into the second track using the same quantity as illustrated.
IMPORTANT :
Pour l’installation des rideaux et crochets optionnels, insérer les crochets dans le deuxième rail suivant les mêmes quantités qu’illustré.

9
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 3 Étape 3
T
X7
X4
X2
X2
X2
TX28
C
C
C
U
C1
C1
C1
CX2
C1 X2
UX8
T
T

10
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
IMPORTANT:
Always install the shelter on a level platform, wood or concrete.
IMPORTANT :
Toujours installer la structure sur une surface de niveau.

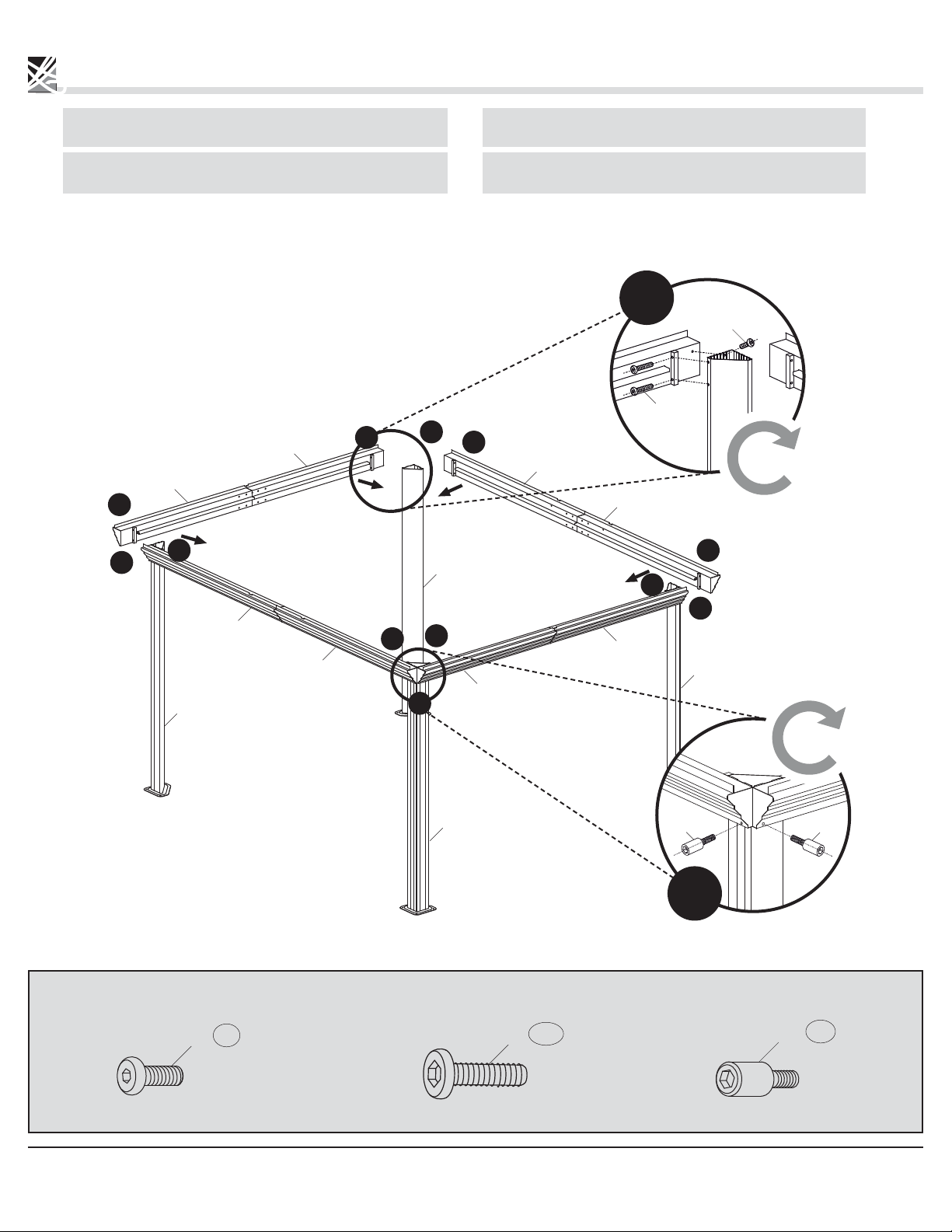

Step 4 Étape 4
CAUTION:
Three people are required for this step.
AVERTISSEMENT :
Trois personnes sont requises pour cette étape.
X4
C1
C1
C
C
A
A
A
A
B
B1
B
WW
B1
UX8VX16 WX8
X8
V
U
1
11
1
1
1
2
2
2
2
1
1
1
2

11
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

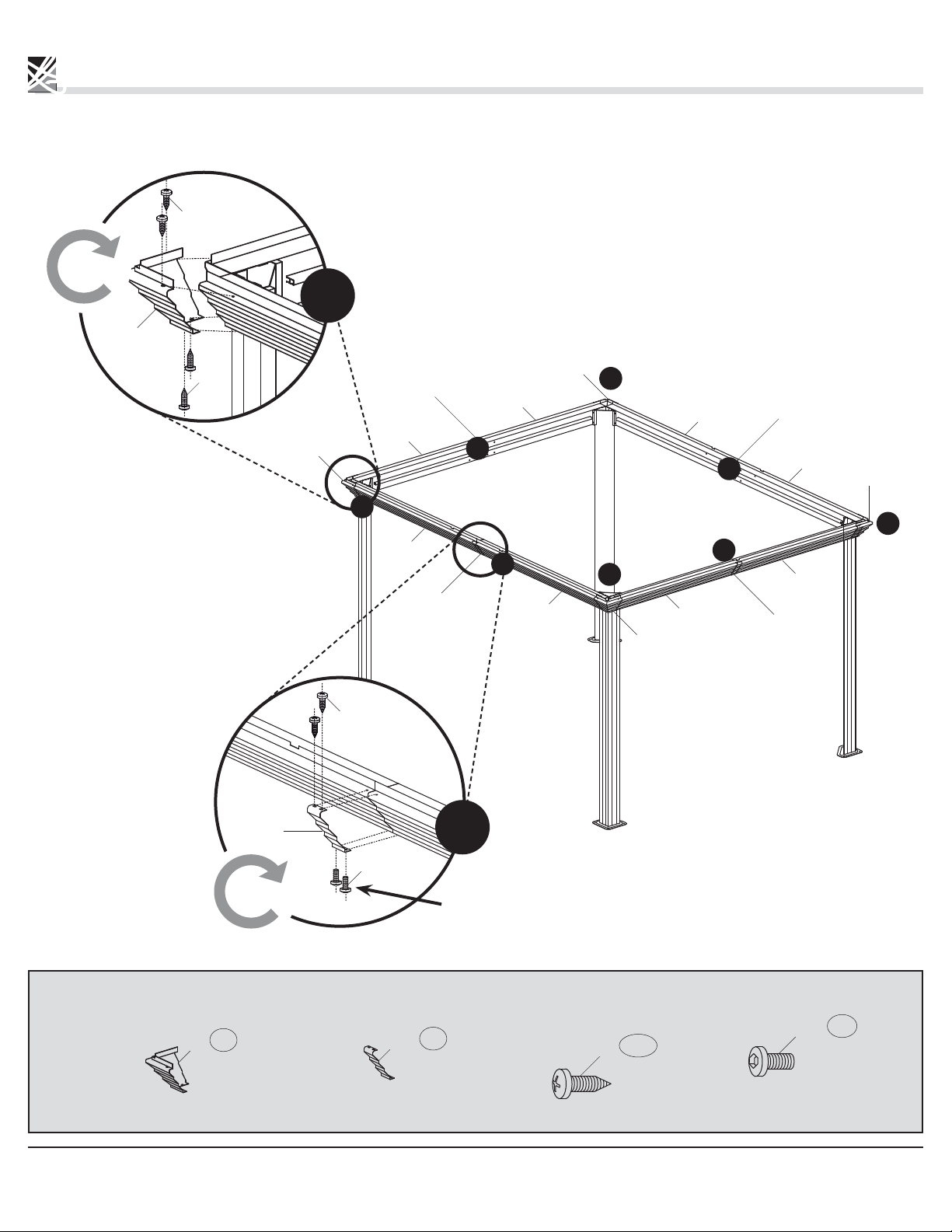

Step 5 Étape 5
C1
C1
C
C
B
L
L
L
L
L1
L1
L1
L1 B1
B
B1
X4
X2
X
L1
XX24
LX4L1 X4X2 X8
X4
X
X
L
1
1
1
1
1
22
2
2
2
Use the screws (X2) under the part (L1).
Utiliser les vis (X2) sous la pièce (L1).

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 6 Étape 6
QX4
UX8
X4
Q
C1
C
C1
C
U
Q
U
B
B1
B
B1
Q
Q
Q
1
1
1
1
1

13
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 7Step 7
U1 X8
J1 X1
DX2
D1 X2
X4
J1
D
D
U1
J1
D1
D1
D
D1
1
1
1
1
1
D1
D D1
D

14
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

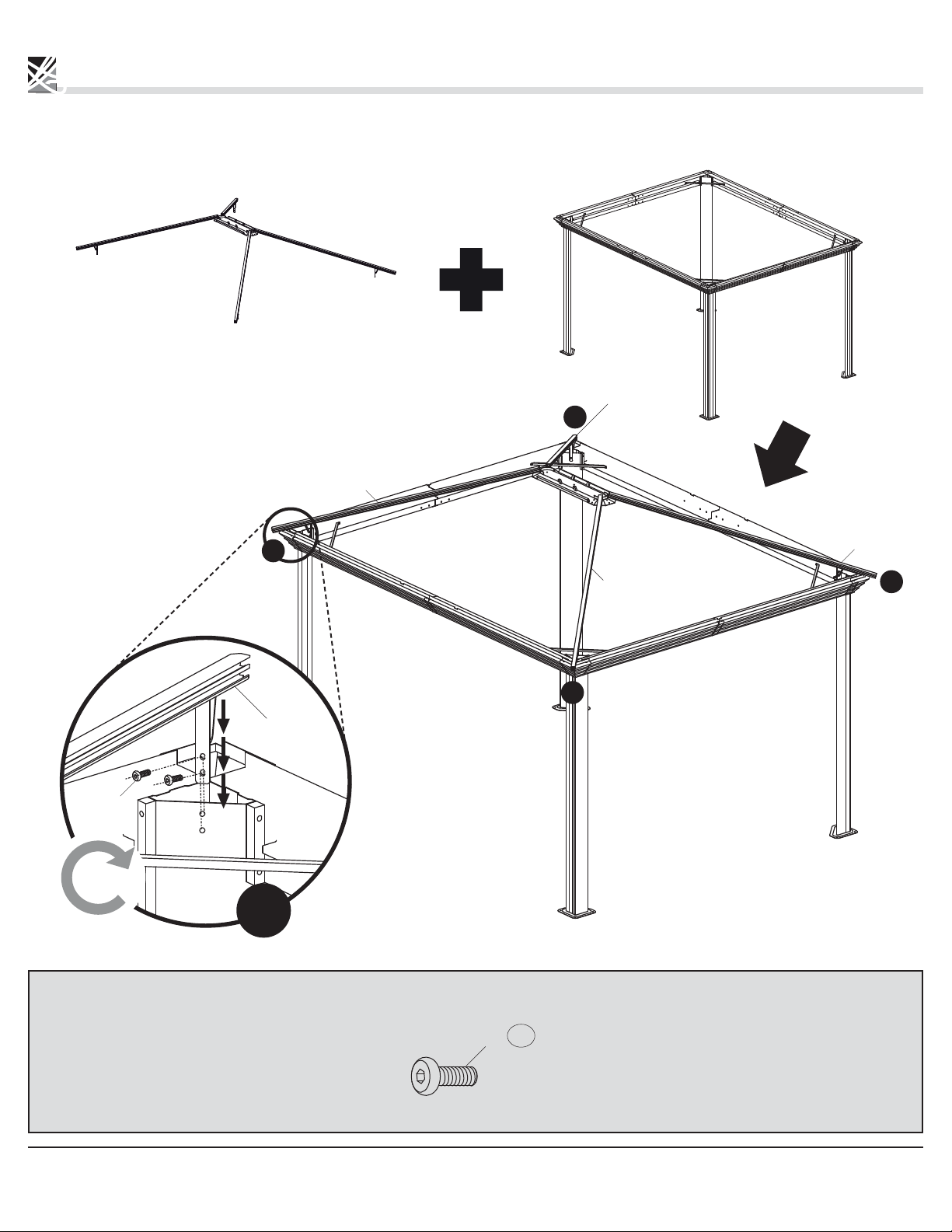

Étape 8Step 8
UX8
D
D1
D
D1
X4
D& D1
U
1
1
1
1
1

15
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

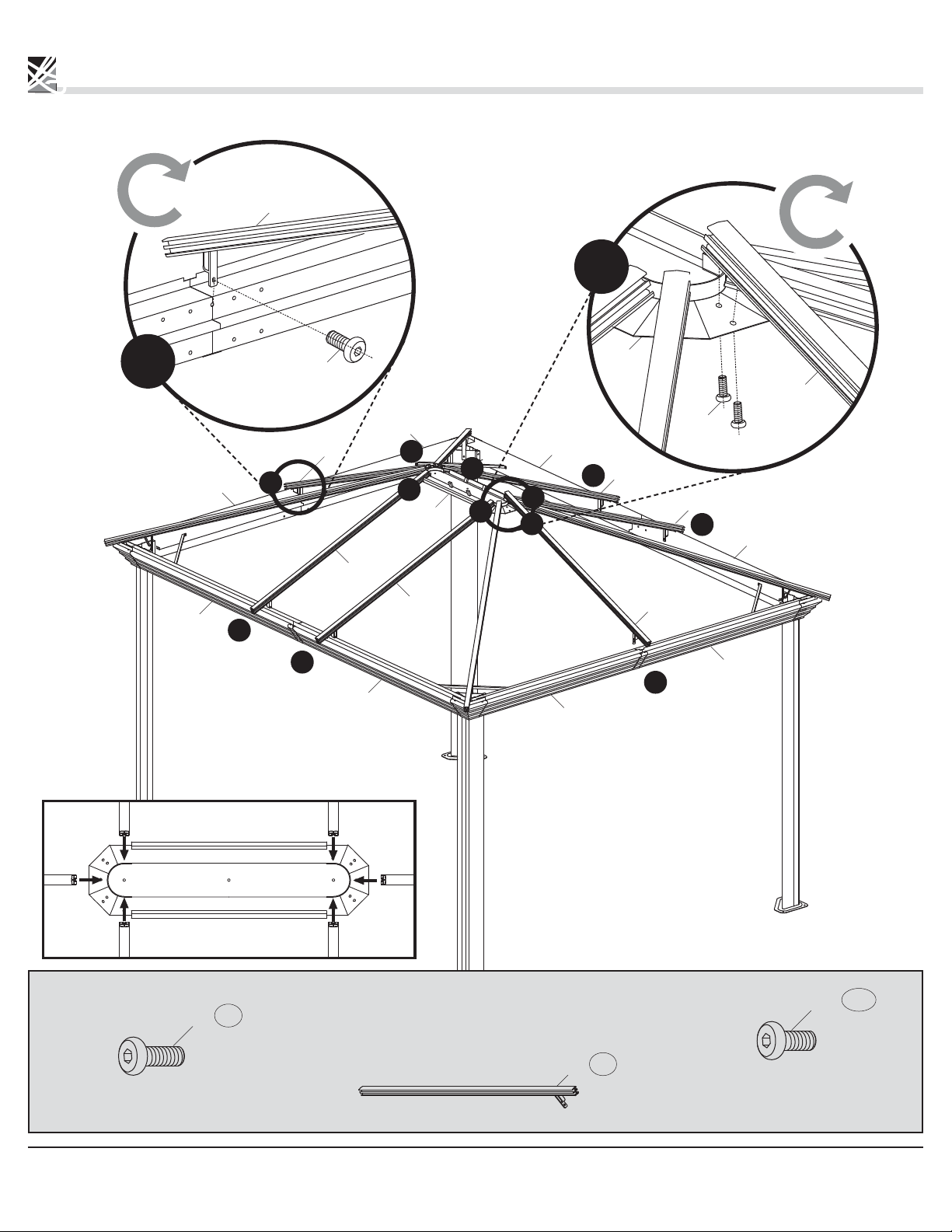

Étape 9Step 9
UX6U1 X12
EX6
EE
E
E
E
E
J1
C1
C
C1
C
B
B1
B
B1
X6
U
E
1
X6
E
U1
J1
2
1
1
11
1
1
2
2
2
2
2
2

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

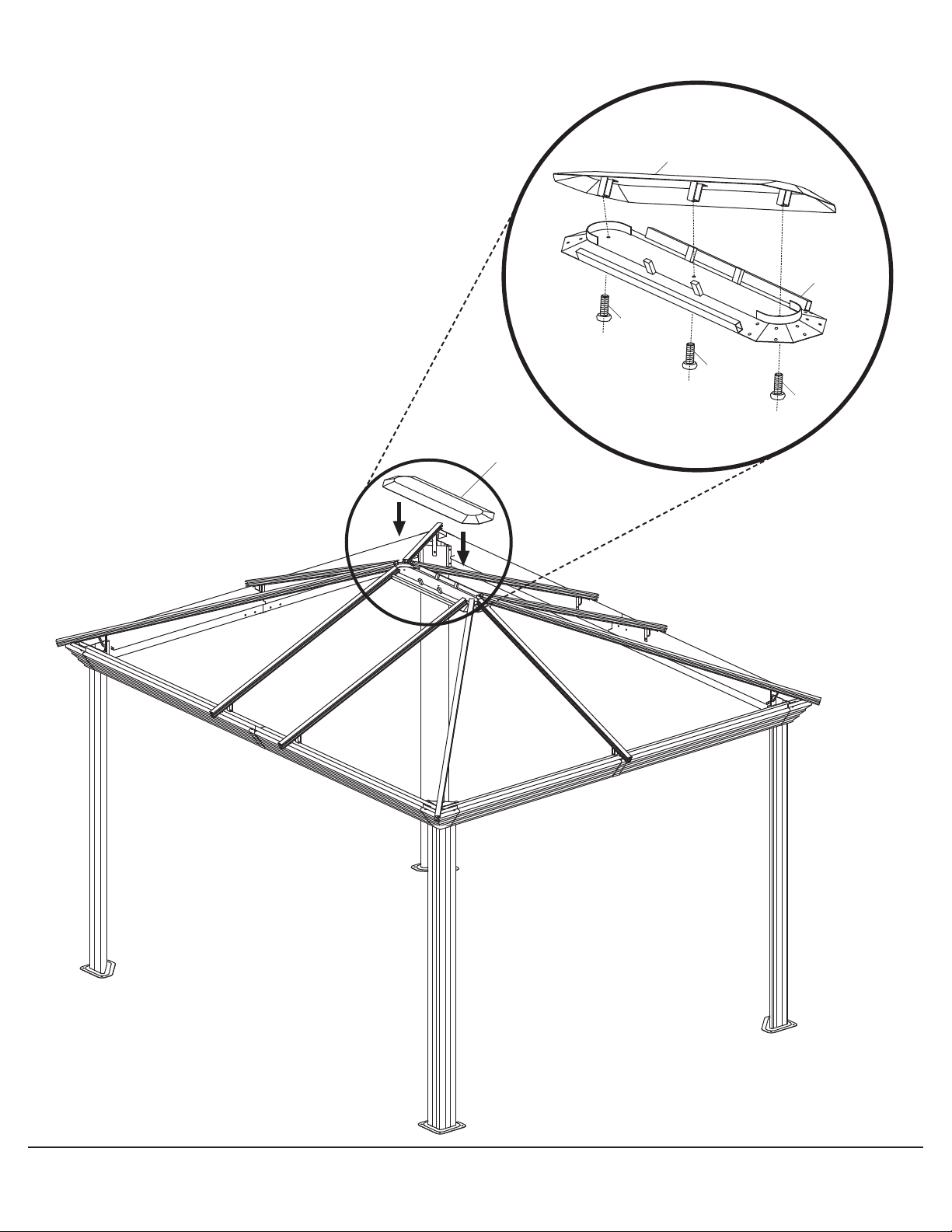

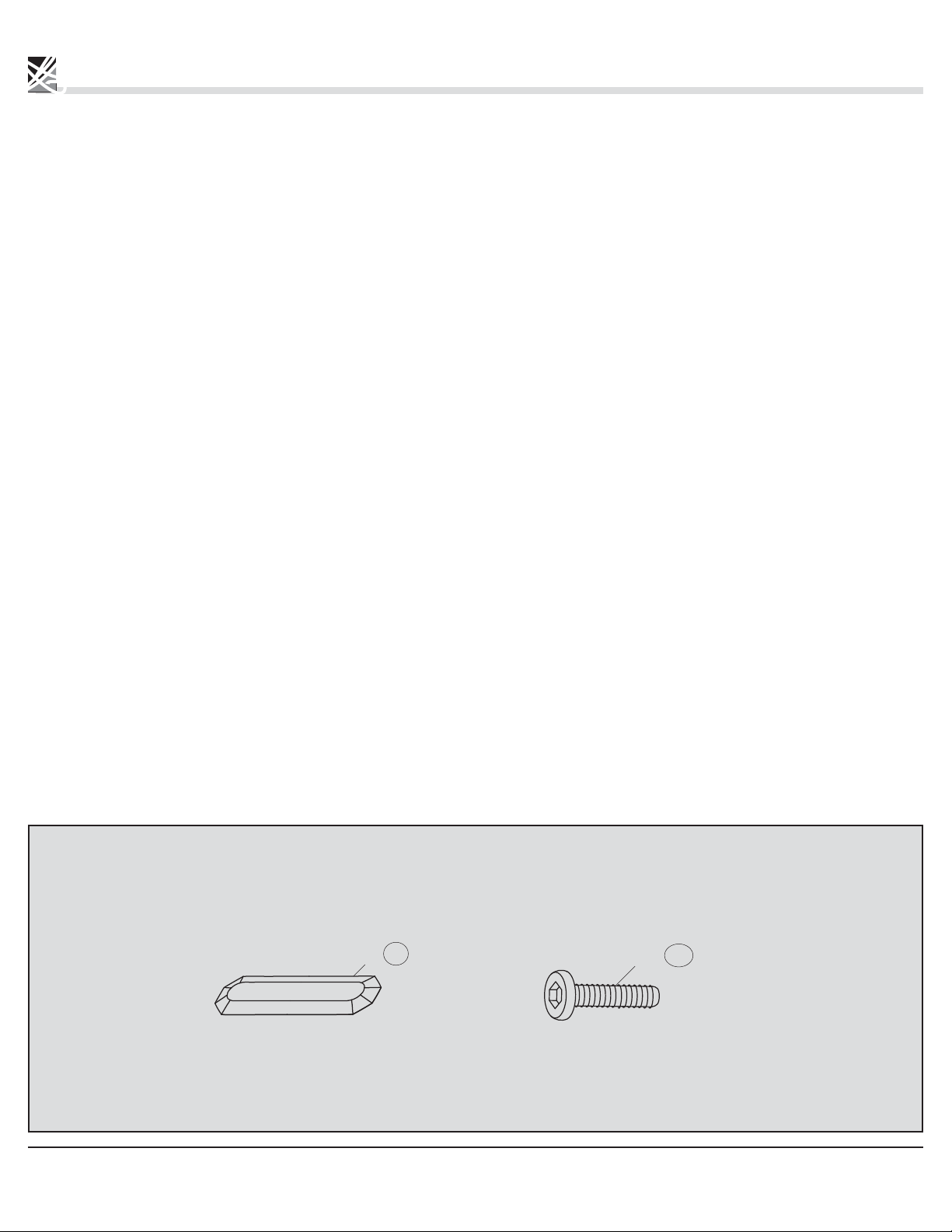

Étape 10Step 10
JX1V1 X3

17
© Sojag inc. 2015
J
J
V1
V1
V1
J1

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
CAUTION:
One side of the roof panels is UV protected. Ensure that the UV
protected side is facing up. It is a very important procedure;
if not followed as described, your roof will not be covered by
the warranty.
NOTE:
The roof panels are covered with a plastic film identifying which
side has a UV protector. Once the plastic film is removed it
is impossible to know which side has the UV protector. We
recommend removing the film one at a time just prior to
installing the roof panel.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers
l’extérieur de l’abri. Cette étape est très importante, si elle n’est
pas respectée telle que décrite, le toit ne sera pas couvert par
la garantie.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette
pellicule est enlevée, il est impossible d’identifier quel côté est
protégé contre les rayons UV du soleil. Il est recommandé de
retirer les pellicules de plastique une à la fois, avant l’installation
de chacun des panneaux.

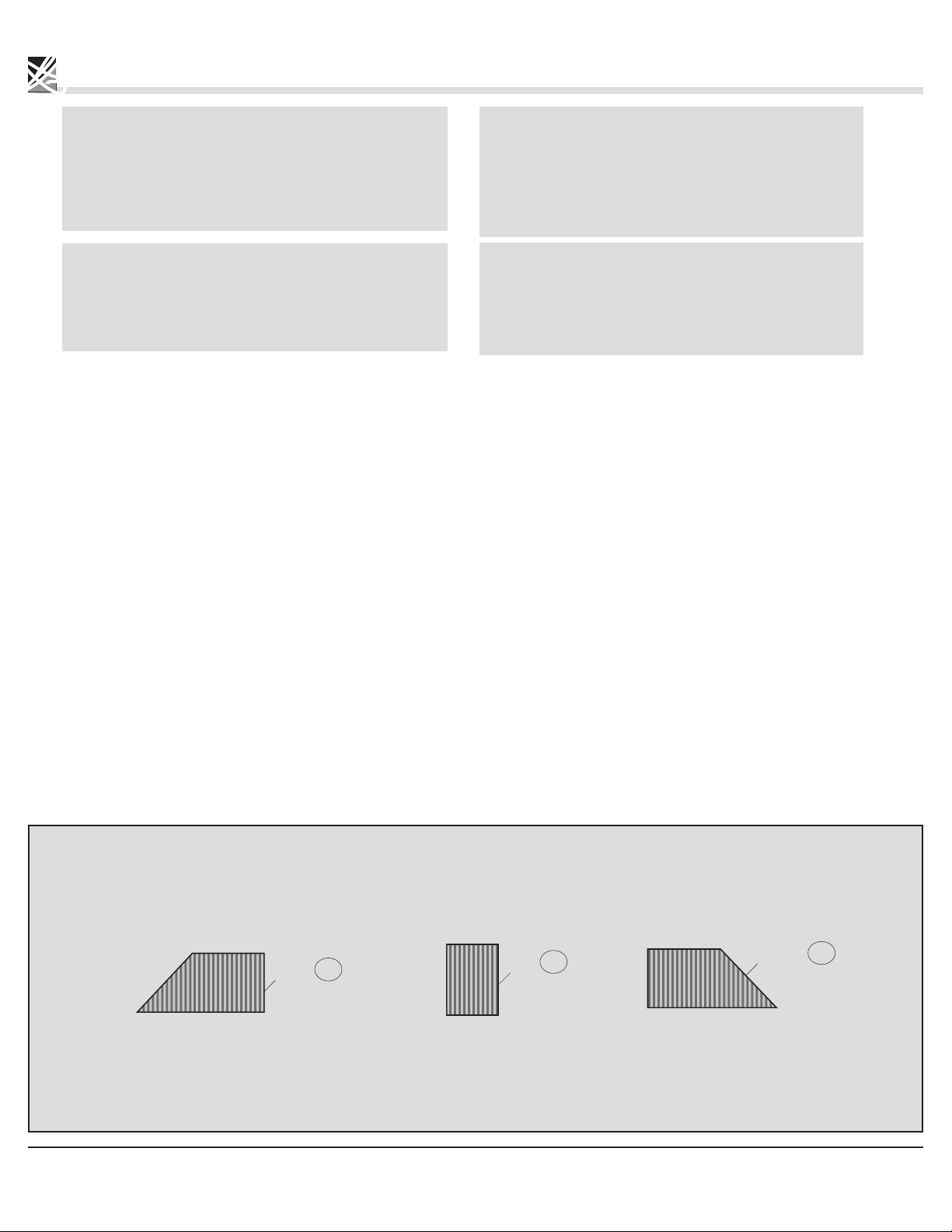

Étape 11
11.1 Installer le panneau de toit (Ma) dans le rail du haut
se trouvant sur les barres de toit (D, E et D1).
11.2 Insérer la barre de support de toit (N) dans le rail du
bas se trouvant sur les barres de toit (D, E et D1) puis,
en vous positionnant sous la structure, solidifier avec
les vis (X1) tel qu’illustré.
11.3 Répéter ce procédé pour tous les panneaux de toit
(Ma, P et M1a) ainsi que les barres de support de toit
(N, N1 et N2).
Step 11
11.1 Install the roof panel (Ma) according to the
picture, by sliding into the upper track of
roof bars (D, D1 and E).
11.2 Insert the roof support bar (N) according to the
picture, by sliding into the lower track of roof
bars (D, D1 and E). From underside of the
structure, secure with the screws (X1)
as illustrated.
11.3 Repeat this process for all roof panels
(Ma, P and M1a) and for all roof support
bars (N, N1 and N2).
Ma X4M1a X4
PX2
NX4N1 X4
N2 X2
X1 X20

19
© Sojag inc. 2015
M1a
M1a
Ma
Ma
P
D
E
E
N2
N
N
N1
N1
D1
D
E
D1
To help installing the roof panels and for your safety, complete 1+2+3 for each roof panel
prior to install the next roof panel.
Pour faciliter l’installation et pour votre sécurité, compléter 1+2+3 pour chaque
panneau de toit avant de procéder à l’installation du panneau de toit suivant.
3
N/N1/N2
Ma/P/M1a
View from underside
of shelter
Vue lorsque vous êtes
positionné à l’intérieur
de l’abri
X1
X1
This Side Up
Ce côté vers le haut
1
Ma/P/M1a
Roof Support Bar
Barre de support de toit
N/N1/N2
2

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
CAUTION:
One side of the roof panels is UV protected. Ensure that the UV
protected side is facing up. It is a very important procedure;
if not followed as described, your roof will not be covered by
the warranty.
NOTE:
The roof panels are covered with a plastic film identifying which
side has a UV protector. Once the plastic film is removed it
is impossible to know which side has the UV protector. We
recommend removing the film one at a time just prior to
installing the roof panel.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers
l’extérieur de l’abri. Cette étape est très importante, si elle n’est
pas respectée telle que décrite, le toit ne sera pas couvert par
la garantie.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette
pellicule est enlevée, il est impossible d’identifier quel côté est
protégé contre les rayons UV du soleil. Il est recommandé de
retirer les pellicules de plastique une à la fois, avant l’installation
de chacun des panneaux.
Étape 12
12.1 Installer les panneaux de toit (Mb, P1 et Mb) tel
qu’illustré en les glissant dans le rail du bas des
barres de toit (D, D1 et E).
Step 12
12.1 Install the roof panels (Mb, P1 and Mb) according
to the picture, by sliding them into the lower
track of roof bars (D, D1 & E).
Mb X4M1b X4
P1 X2
