SOMFY animeo KNX 4 User manual

Ref. 1860243Ref. 1860242
animeo®
KNX 4 AC Motor Controller 2/3 EL
WM/DRM 230 V AC
Gebrauchsanweisung
Installation guide
Notice d‘installation
Guida all‘installazione
© 2015–2016, SOMFY SAS. ALL RIGHTS RESERVED. REF. 5119060B – 2016/11/30
SOLUTIONS FOR BUILDING CONTROL
Ref. 1860243Ref. 1860242
animeo®
KNX 4 AC Motor Controller 2/3 EL WM/DRM
230 V AC
Gebrauchsanweisung
Installation guide
Notice d‘installation
Guida all‘installazione

[1] [2]
A
63 mm
140 mm
min.:
120 mm
[1] [2]
B
1.
2.
[5]
Bus
Bus
> 10 cm Mains
Mains
[4]
[3]
210 : 12 Te
90 mm
DIN rail
1
90 mm
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 2/12

[2]
[1]
[3] [4]
Stop
Stop
or
1
2
C
max:
2.5 mm
0.4 mm
[1]
[3] [4]
Stop
Stop
or
1
2
C
max:
2.5 mm
0.4 mm
[1]
[3] [4]
or
1
2
C
max:
2.5 mm
0.4 mm
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 3/12
Reset / Prog
SCR
EU
US
3EL
L
C
1-4
L N N N N
In Out
-mains
230 V
50 Hz
L1
N
PE
1860242/1860243
Somfy
animeo KNX
4 AC Motor Controller 2/3EL WM 230 V AC
M4
KNX LED
animeo RTS module 433.42 MHz 1860105
KNX Prog
Bus
- +
0.752
2 x 2 x 0.8 (green)
Junction
box
M
˜
C
1-4
C
1 A B
C
2 C D
C
3 E F
C
4G
bl rd
H
Group
control
Local push button
Motor 1
Local push button
Motor 2
Local push button
Motor 3
Local push button
Motor 4
Motor 4
KNX bus cable
Group
control
+ UP Down
+ UP Down
+ UP Down + UP Down PE
N UP Down WP
C
UP
Down
C
UP
Down
M3
0.752
Junction
box
M
˜
Motor 3
PE N UP Down WP
M2
0.752
Junction
box
M
˜
Motor 2
PE N UP Down WP
N
M1
0.752
2
13 4 5 Junction
box
M
˜
2
13 4 5 2 13 4 5 2 13 4 5
Motor 1
PE N UP Down WP
N N N N
M1
0.752
2
13 4 Junction
box
M
˜
Motor 1
PE N UP Down
Wiring 3 end limit motor Wiring 2 end limit motor
Local push button inputs can be used as universal KNX binary inputs!

Reset / Prog
SCR
EU
US
3EL
[1]
[4]
> 6 s m
D
[2]
[3]
Reset / Prog
Reset / Prog Reset / Prog Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
3EL 3EL 3EL3EL

1
3EL
Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
Reset / Prog
SCR
EU
US
3EL 3EL
10 s
2 s
2 s 2 s
[5] [6]
1 2 1 32 4
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 4/12

Anschluss an … Leitung Verdrilltes Adernpaar Max. Länge
Motoren Min.: 4 x 0.75 mm2/19 AWG
Max.: 4 x 2.5 mm2/14 AWG
- 150 m
Schalter Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm2/14 AWG
Empfohlen 100 m
Gruppensteuerung Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 1.5 mm2/16 AWG
Empfohlen 50 m
KNX Bus 2 x 0.8 mm/20 AWG Notwendig, gemäß KNX Topologie-
Richtlinien
230 V AC Min.: 2 x 1.5 mm2/16 AWG
Max.: 2 x 2.5 mm2/14 AWG
-
VERDRAHTUNG
AABBILDUNG
[1] KNX 4 AC Motor Controller 2/3 EL WM 230 V AC,
Aufputz-Version
[2] KNX 4 AC Motor Controller 2/3 EL DRM 230 V AC,
Hutschienen-Version
BMONTAGE
[1] Wahl des richtigen Montageorts: flache Oberfläche
mit ausreichendem Platz
[2] Montage des KNX 4 AC Motor Controller 2/3 EL WM
[3] Hutschienen-Version
1. Schaltschrank
[4] Kabelbinder benutzen
[5] Mindestabstand einhalten
CVERDRAHTUNG
[1] Werkzeug für alle Klemmen
[2] Anschlussplan
[3] Pr üfen Sie die korrekte Laufrichtung des Endprodukts
AUF: Das Endprodukt bewegt sich aufwärts (C +s)
STOP: Das Endprodukt stoppt (C + t+s)
AB: Das Endprodukt bewegt sich abwärts (C +t
nZum Schließen der Fenster AB drücken,
zum Öffnen AUF.)
[4] Mögliche Taster
1. Smoove Origin IB, ref. 1811272
2. Doppeltaster
DKONFIGURATION
[1] Reset/Prog Taste
Mit dieser Taste können Sie die Konfiguration des
Geräts ändern.
Die „US“ LED blinkt regelmäßig, wenn Netz (230 V) und
die KNX Busspannung aktiv am Gerät angeschlossen sind.
Das Gerät ist betriebsbereit, wenn die „US“ LED blinkt.
Die Reset/Prog Taste kann genutzt werden, um eine
Bedienergonomie für die Taster auszuwählen, wenn das
Gerät im Auslieferungszustand ist und nicht durch die ETS
Software porgrammiert wurde. Die verschiedenen Ergono-
mien sind in der Bedienungsanleitung beschrieben.
DE
[2] Auswahl der Taster Ergonomie
Auswahl der lokalen Taster Ergonomien und der Art
des Endprodukts:
• Screen Ergonomie
• Jalousie mit EU Ergonomie
• Jalousie mit US Ergonomie
• 3 Endlagen-Jalousie mit EU Ergonomie
Der Auslieferungszustand ist: Jalousie mit EU Ergonomie.
1. Zum Umschalten der verschiedenen Ergonomien
kurz die Reset/Prog Taste drücken. So lange
wiederholen bis die gewünschte LED leuchtet.
[3] Komplett-RESET
[4] Laufzeit automatisch einlernen
[5] Symbole: Bedienung
1. Auf
2. Stopp
[6] Symbole: Behangzustand
1. Auf
2. Obere Position
3. Ab
4. Untere Position
mDie Endlagen-Erkennung funktioniert nur bei mechanischen
Motoren sowie bei elektronischen Motoren, die ein Relais als
Schaltelement verwenden.
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 5/12

Connection to ... Cables Twisted pairs Max. distance
Motors Min.: 4 x 0.75 mm2/19 AWG
Max.: 4 x 2.5 mm2/14 AWG
- 150 m
Switches Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm2/14 AWG
Recommended 100 m
Group control Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 1.5 mm2/16 AWG
Recommended 50 m
KNX bus 2 x 0.8 mm/20 AWG Required, following KNX
topology guidelines
230 V AC Min.: 2 x 1.5 mm2/16 AWG
Max.: 2 x 2.5 mm2/14 AWG
-
CABLE
EN
APICTURES
[1] KNX 4 AC Motor Controller 2/3 EL WM 230 V AC,
wall mounted version
[2] KNX 4 AC Motor Controller 2/3 EL DRM 230 V AC,
DIN rail mounted version
BMOUNTING
[1] Choose the optimal location: flat and large surface
[2] Mount the KNX 4 AC Motor Controller 2/3 EL WM
[3] DIN Rail mounted version
1. Electrical cabinet
[4] Use cable tie!
[5] Keep to minimum distance
CWIRING
[1] Tool for all terminals

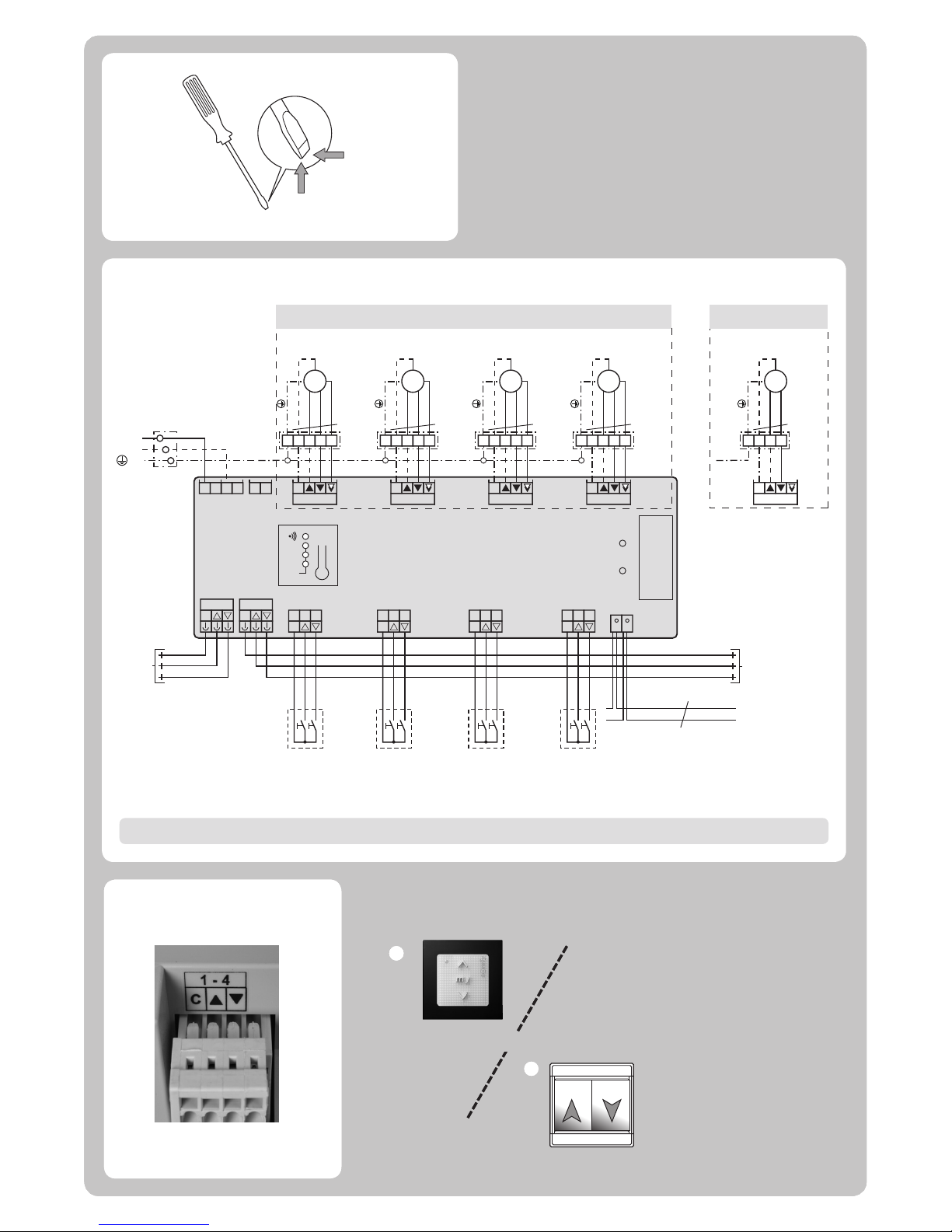

[2] Wiring diagram
[3] Check the correct running directions of the end
product
UP: the end product goes up (C +s)
STOP: the end product stops (C +t+s)
DOWN: the end product goes down (C +t)
nTo close window press UP, to open window
press DOWN.
[4] Possible switches
1. Smoove Origin IB, ref. 1811272
2. Double push button
DCONFIGURATION
[1] Reset/Prog button
With this button, you can access the basic configu-
ration of the Motor Controller.
The „US“ LED is steadily blinking when the mains (230 V)
and the KNX bus power are actively connected to the de-
vice. The device is ready for operation when the „US“ LED
is blinking. The Reset/Prog button can be used to select a
switch ergonomic when the device is in default condition
and is not programmed by the ETS Software. The different
ergonomics are described in the user manual.
[2] Selection of switch ergonomic
Local push button ergonomics and the type of end
products to be preselected:
• Screen mode
• Venetian blind, European mode
• Venetian blind, US mode
• 3 end limit Venetian blind with EU mode
The default mode is: Venetian blind, EU mode.
1. To toggle between modes, press shortly the
Reset/Prog button. Repeat until the LED, accord-
ing to the desired configuration, lights up.
[3] Factory RESET
[4] Learn running time automatically
[5] Symbols: actions
1. Up
2. Stop
[6] Symbols: end product status
1. Up
2. High position
3. Down
4. Low position
mEnd limit detection only works with mechanical motors or
with electronic motors using relays as switching elements.
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 6/12

Connexion aux … Câble Paires torsadées Longueur maximum
Moteurs Min.: 4 x 0.75 mm2/19 AWG
Max.: 4 x 2.5 mm2/14 AWG
- 150 m
Inverseurs Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm2/14 AWG
Recommandé 100 m
Commande de groupe Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 1.5 mm2/16 AWG
Recommandé 50 m
Bus KNX 2 x 0.8 mm/20 AWG Requis, selon les directives de
topologie KNX
230 V AC Min.: 2 x 1.5 mm2/16 AWG
Max.: 2 x 2.5 mm2/14 AWG
-
CÂBLAGE
AIMAGES
[1] KNX 4 AC Motor Controller 2/3 EL WM 230 V AC,
version saillie
[2] KNX 4 AC Motor Controller 2/3 EL DRM 230 V AC,
version rail DIN
BINSTALLATION
[1] Choisir le meilleur emplacement: surface plane
et spacieuse
[2] Fixer le KNX 4 AC Motor Controller 2/3 EL WM
[3] Version rail DIN
1. Coffret électrique
[4] Utiliser des colliers-rilsan
[5] Gardez une distance minimale
CCÂBLAGE
[1] Outil pour tous les borniers
[2] Schéma de câblage
[3] Contrôle de la direction de fonctionnement des
produits porteurs
MONTÉE: le produit porteur monte (C +s)
ARRÊT: le produit porteur s‘arrête (C + t+s)
DESCENTE: le produit porteur descend (C +t)
nPour fermer la fenêtre presser MONTÉE,
pour ouvrir la fenêtre presser DESCENTE.
[4] Boutons poussoirs
1. Smoove Origin IB, ref. 1811272
2. Bouton double
DCONFIGURATION
[1] Reset/Prog bouton
Ce bouton permet d’accéder à la configuration
basique de l‘automatisme.
La LED „US“ clignote quand l‘alimentation principale
(230 V) et l‘alimentation du bus KNX sont connectées
au produit.
Le produit est alors prêt pour une utilisation normale.
Le bouton Reset/Prog peut être utilisé pour sélectionner
l‘ergonomie quand le produit est en mode par défaut
et n‘a jamais été programmé depuis le software ETS.
Les differentes possibilités d‘ergonomies sont décrites
dans le manuel utilisateur.
FR
[2] Sélection de l‘ergonomie des boutons poussoirs
Ergonomie des boutons poussoirs et type de
produits porteurs à sélectionner:
• Mode screen (store rouleaux)
• Store vénitien et mode „Europe“
• Store vénitien et mode „US“
• Store vénitien 3 butées avec mode «Europe»
Mode par défaut: store vénitien avec ergonomie
mode “EU“.
1. Pour changer de mode, donner une impulsion
sur le bouton Reset/Prog. Répéter l‘opération
jusqu‘à avoir la bonne LED allumée.
[3] Retour configuration usine
[4] Apprentissage automatique du temps de
fonctionnement
[5] Symboles: les actions
1. Montée
2. Arrêt
[6] Symboles: état du produit porteur
1. Montée
2. Position haute
3. Descente
4. Position basse
mLa détection des butées fonctionne uniquement avec des
moteurs mécaniques ou des moteurs électroniques équipés
de relais comme dispositifs de commutation.
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 7/12

Connettere a … Cavo Doppino Max. distanza
Motori Min.: 4 x 0.75 mm2/19 AWG
Max.: 4 x 2.5 mm2/14 AWG
- 150 m
Switch Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm2/14 AWG
Consigliato 100 m
Controllo di gruppo Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 1.5 mm2/16 AWG
Consigliato 50 m
bus KNX 2 x 0.8 mm/20 AWG Necessario, in base alle linee guida
della topologia KNX
230 V AC Min.: 2 x 1.5 mm2/16 AWG
Max.: 2 x 2.5 mm2/14 AWG
-
CAVO
ADESCRIZIONE DEL PRODOTTO
[1] KNX 4 AC Motor Controller 2/3 EL WM 230 V AC,
versione mantaggio a muro
[2] KNX 4 AC Motor Controller 2/3 EL DRM 230 V AC,
versione montaggio su guida DIN
BMONTAGGIO
[1] Scegliere un luogo adatto: superficie liscia con
sufficiente spazio
[2] Montare il KNX 4 AC Motor Controller 2/3 EL WM
[3] Versione montaggio su guida DIN
1. Quadro elettrico
[4] Utilizzare le apposite fascette!
[5] Tenere la distanza minima
CCOLLEGAMENTO ELETTRICO
[1] Strumenti per tutte le connessioni
[2] Schema di cablaggio
[3] Controllare il corretto senso di movimento del
prodotto portante
SALITA: il prodotto portante sale (C +s)
STOP: il prodotto portante si arresta (C + t + s )
DISCESA: il prodotto portante scende (C + t )
nPer chiudere la finestra premere SALITA,
per aprirla premere DISCESA.
[4] Possibili doppi pulsanti
1. Smoove Origin IB, ref. 1811272
2. Doppi pulsanti
DCONFIGURAZIONE
[1] Pulsante Reset/Prog
Con questo pulsante è possibile accedere alle
configurazioni base del Motor Controller.
Il LED „US“ è acceso fisso quando l‘alimentazione
(230 V) e la linea KNX bus sono connesse al dispositivo.
Il dispositivo è operativo quando il LED „US“ lampeggia.
Il tasto Reset/Prog può essere utilizzato per selezionare
l‘ergonomia dei doppi pulsanti quando il dispositivo è
in una condizione di default e non è stato programmato
con il software ETS. Le differenti ergonomie sono descritte
nella guida all‘utilizzo.
[2] Selezione della modalità
La tipologia del pulsante e del prodotto portante
deve essere preselezionata:
• Modalità screen
• Veneziane, modalità europea
• Veneziane, modalità US
• Tende veneziane con 3 finecorsa con modalità EU
La modalità predefinita è: veneziana modalità
europea.
1. Per commutare fra le diverse modalità premere
brevemente il tasto Reset/Prog. Continuare fino
a che il LED si illumina nella posizione della
configurazione desiderata.
[3] Ritorno ai parametri di Default
[4] Apprendimento automatico tempo di esecuzione
[5] Simbologia: gli azionamenti
1. Salita
2. Stop
[6] Simbologia: stato del prodotto portante
1. Salita
2. Fine corsa alto
3. Discesa
4. Fine corsa basso
mIl rilevamento del finecorsa funziona solo con motori
meccanici o con motori elettronici che utilizzano relè come
elementi di commutazione.
IT
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 8/12

The Motor Controller is an electronically and manually-
operated, independently-mounted control.
• Class A control funtion
• Type 1 action
• Pollution degree: 2
• Rated impulse voltage: 4 kV
• Temperature of the ball hardness test: 75° C
• Type X attachment
• Method of attachment for non-detachable cords:
screwless spring terminal
• EMC emission test: UAC = 230V AC IAC = 0.04 A
(EN 55022 Class B emission)
Der Motor Controller ist ein elektronisches und manuell
betätigtes, unabhängig montiertes Regel- und Steuergerät.
• Software-Klasse A
• Wirkungsweise: Type 1
• Verschmutzungsgrad: 2
• Bemessungs-Stoßspannung: 4kV
• Temperatur der Kugeldruckprüfung: 75° C
• Anbringungsart: Typ X
• Befestigungsart für fest angeschlossene Leitungen:
schraubenlose Federklemme
• EMV Störaussendungsprüfung: UAC = 230V AC IAC = 0.04 A
(EN 55022 Sendeklasse B)
KNX 4 AC Motor Controller 2/3 EL WM Ref. 1860242 DRM Ref. 1860243
Supply voltage 230 V AC/50 Hz 230 V AC/50 Hz
Stand-by current (IEC 62301) < 0.03A@230 V AC / 50 Hz < 0.03A@230 V AC / 50 Hz
Stand-by power (IEC 62301) < 0.5 W@230 V AC / 50 Hz < 0.5 W@230 V AC / 50 Hz
Supply voltage from KNX Bus KNX-voltage 21 … 32 V DC, SELV KNX-voltage 21 … 32 V DC, SELV
Rated KNX current As per KNX guideline; 10 mA As per KNX guideline; 10 mA
Max. motor current 4 x 3.0 A, cos ϕ= 0.95 4 x 3.0 A, cos ϕ= 0.95
Min. motor power for automated end limit detection 65 W 65 W
Supply voltage of group control input SELV, 16 V DC SELV, 16 V DC
Supply voltage of local push buttons SELV, 16 V DC SELV, 16 V DC
Fuse per output 4 x F 3.15 AH 4 x F 3.15 AH
External overcurrent protection 16 A fuse required 16 A fuse required
Terminals Spring connectors Spring connectors
Terminal KNX KNX bus terminal (black/red) KNX bus terminal (black/red)
Running time per output Max. 5 minutes Max. 5 minutes
Operating temperature -5
°C to 45 °C -5 °C to 45 °C
Relative humidity < 85
% < 85 %
Material of housing PC/ABS polycarbonate PC/ABS polycarbonate
Housing dimensions (w x h x d) 180 x 255 x 63 mm 90 x 210 x 63 mm (12 HP)
Weight 730 g 400 g
Degree of protection IP 20 IP 20
Protection class II II
Conformity www.somfy.com/ce www.somfy.com/ce
CHARACTERISTICS: animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 9/12

Notices
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 10/12

Avant la mise en œuvre, veuillez lire et suivre les instructions
de sécurité ci-jointes. Une mauvaise installation peut conduire
à de graves blessures. Le produit doit être installé par un
électricien qualifié. SOMFY ne peut être tenue responsable
des vices et des dommages occasionnés par un non respect
de ces instructions. Conservez ces instructions pour toute
intervention sur le produit.
Prima dell‘installazione leggere attentamente queste istruzioni.
Un‘installazione non corretta può causare gravi ferite.
L‘installazione deve essere eseguita da un elettricista qualificato.
SOMFY non può essere ritenuta responsabile per difetti o dan-
neggiamenti causati dal mancato rispetto di queste istruzioni.
Conservare queste istruzioni.
FR
IT
Vor Inbetriebnahme unbedingt die Sicherheitsanweisungen in
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel
und Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten
der Gebrauchsanweisung (falsche Installation, Fehlbedienung,
etc.) beruhen. Errichten, Prüfen und Inbetriebsetzen der An-
lage darf nur von einer Fachkraft (lt. VDE 0100) durchgeführt
werden! Schalten Sie alle zu montierenden Anschlussleitungen
spannungslos! Treffen Sie Vorkehrungen gegen unbeabsich-
tigtes Einschalten!
Before installation, please read and follow these instructions.
An incorrect installation could lead to serious injury.
The product must be installed by a qualified electrician.
SOMFY’s liability for defects and damages is excluded if they
were caused by disregard of the instructions. Keep these
instructions for future reference.
DE
EN
animeo KNX 4 AC MOTOR CONTROLLER 2/3 EL . REF. 5119060B - 11/12

Somfy
50 Avenue du Nouveau Monde
74300 Cluses
France
T [phone]
F [phone]
www.somfy.com/projects
www.somfy.com
SOLUTIONS FOR BUILDING CONTROL
100 % recycled paper
