N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
2Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
ORIGINAL INSTRUCTIONS
These instructions apply to all Sonesse 28 WireFree RTS and Sonesse ULTRA 30 WireFree RTS drives,
the different versions of which are available in the current catalogue
CONT NTS
G N RAL INFORMATION
Safety intructions
Danger
ndicates a danger which may result in immediate death or serious injury.
Warning
ndicates a danger which may result in death or serious injury.
Precaution
ndicates a danger which may result in minor or moderate injury.
Attention
ndicates a danger which may result in damage to or destruction of the product.
1. PRIOR INFORMATION
1.1. SPH R OF APPLICATION
Sonesse 28 and Sonesse 30 drives are designed to drive all types of interior blinds except pantographs.
The installer, a home motorisation or home automation professional, must ensure that once the driven prod-
uct is installed, it respects the current standards in the country of installation, notably standard EN 13120
relative to interior blinds.
1.2. LIABILITY
Before installing and using the drive, please read these instructions carefully. n addition to the in-
structions provided in this guide, please also comply with the instructions set out in the enclosed
Safety instructions document.
The drive must be installed by a home motorisation and automation professional, in accordance with
Somfy’s instructions and the applicable regulations in the country of installation.
Any operation of the drive outside the sphere of application described above is prohibited. Such op-
eration shall exclude Somfy from all liability and invalidate the Somfy warranty, as will any failure to
comply with the instructions given herein and in the enclosed Safety instructions document.
A)er installing the drive, the installer must inform his customers of the operating and maintenance
conditions for the drive and must pass the operating and maintenance instructions on to them, as
well as the enclosed Safety instructions document. Any A)er-Sales Service operation on the drive
requires intervention by a home motorisation and automation professional.
Should any doubt arise during installation of the drive or for additional information, consult a Somfy
contact or visit www.somfy.com.
1. Prior information 2
1.1. Sphere of application 2
1.2. Liability 2
2. installation 3
2.1. Assembly 3
2.2. Wiring 3
2.3. Commissioning 4
2.4. Tips and advice on installation 5
3. Use and maintenance 8
3.1. Mode selection: roller or tilting mode 8
3.2. Controlling up, down, my: in roller mode 8
3.3. Controlling up, down, my: in tilting mode 8
3.4. Adjusting the tilting speed 8
3.5. Favorite (my) position 9
3.6. Adjusting the speed 9
3.7. Tips and advice on operation 10
3.8. Battery replacement 11
4. Technical data 12

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS N
3Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Attention
• These instructions are mandatory for the home motorisation and automation professional
installing the drive.
• Never drop, knock or puncture the drive or immerse it in liquid.
• nstall an individual control point for each drive.
!Make sure that LED, programming button and input connection remain visible and easily accessible
after installation.
2.1. ASS MBLY
2.1.1. Drive preparation
Attention
• Sonesse 28 WireFree RTS: interior diameter of the tube has to be Ø26.6 mm or greater.
• Sonesse ULTRA 30 WireFree RTS: interior diameter of the tube has to be Ø27.7 mm or
greater.
1) Fit the crown (a) and drive wheel (b) to the motor.
2) Measure the length (L) between the end of the drive wheel
and the head end.
2.1.2. Tube preparation
1) Cut the tube to the required length.
2) Deburr the tube and remove the debris.
2.1.3. Drive/tube assembly
1) Slide the drive into the tube. nsert the wheel by aligning
the wheel to the tube profile. nsert the drive half way and
then slide the crown down the drive and insert it in the tube.
Finally, push the motor inside the tube.
2) Not required, but if needed, fix the tube to the drive with
self-tapping screws or steel pop rivets depending on the
dimension (L).
2.1.4. Mounting the tube-drive assembly on the brackets
a) Standard bracket.
b) Drive plate for specific bracket.
!For optimal radio reception, the motor antenna should be kept
straight and should be positioned outside of headrail (if used).
2.2. WIRING
Precaution
• To ensure electrical safety, this Class motor must be powered by a «SELV» voltage source
(Safety Extra Low Voltage).
• The battery level must be below 30% before shipping by air.
Attention
• Use power charger (recommended by Somfy) to charge the drive battery.
• Ensure battery is fully charged prior to installation on site.
• Before setting, it is necessary to charge the battery only if the LED blinks red 5 times when
you press any button on the paired control point.
1) Connect the charger to the drive.
2) When charging is complete, disconnect and
store charger for later use.
!The drive will go back to sleep if le untouched
for 15 minutes.
!
1
2
a b
12
1
2
a b
L D illuminates Behaviour
Solid Red LED. Charging.
Green LED blinks twice
every 10 seconds. Charging is near completion.
Solid Green. Charging is complete.

N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
4Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.

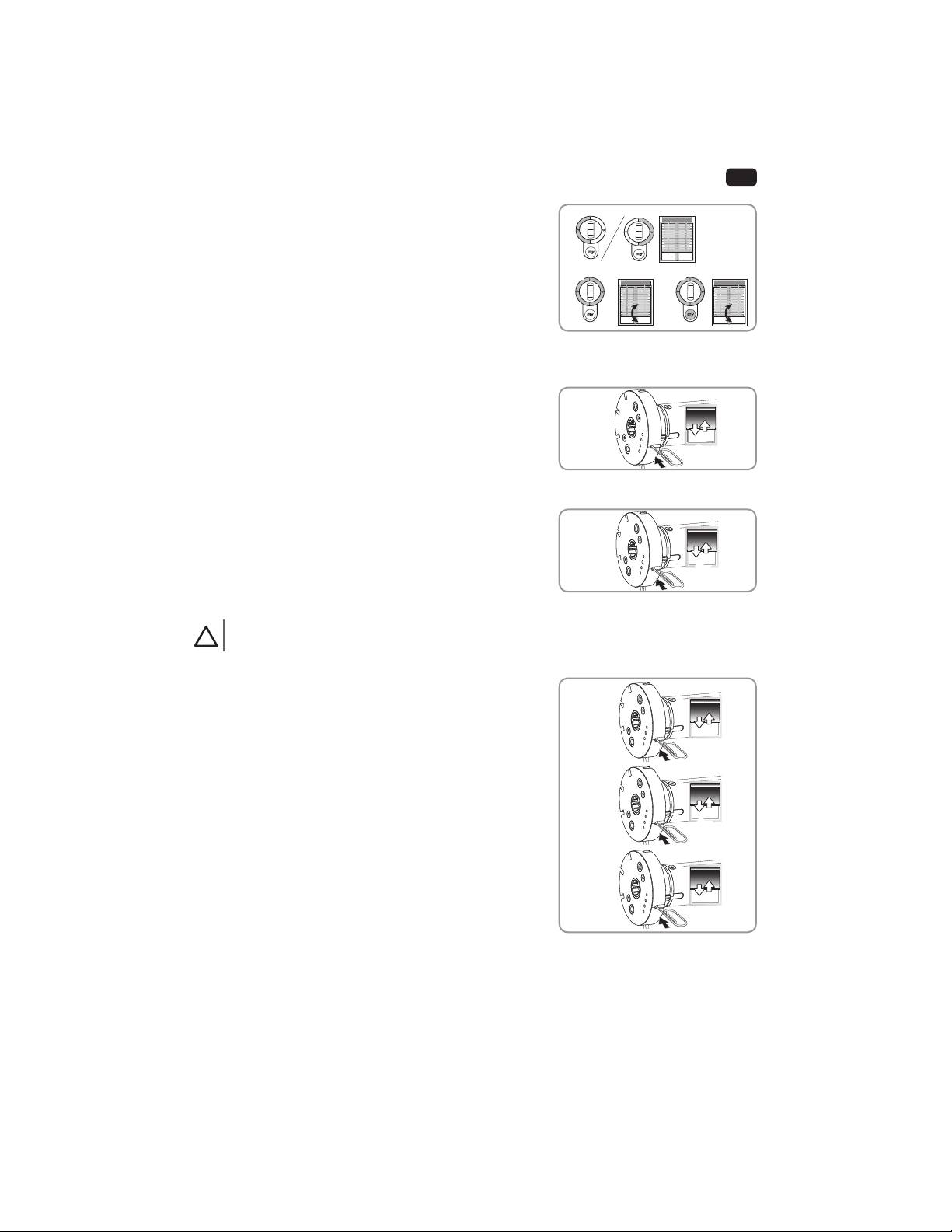

2.3. COMMISSIONING
!Orange LED blinks continusly in setting mode.
!Green LED blinks once when any order from paired remote is received.
2.3.1. Wake up the drive
For initial unpackaging of drive, wake up the drive by briefly
pressing the motor head programming button or plugging on
the charger.
The driven product briefly moves Up and Down 3 times and LED
lights orange.
2.3.2. Preprogramming the control point
Press the UP and DOWN buttons simultaneously on the control point:
the driven product moves Up and Down and the control point is temporarily programmed to driven
product.
2.3.3. Checking the rotation direction
Press the control point UP button:
a) f the driven product raises (a), the rotation direction is
correct: proceed to section «Setting the end limits».
b) f the driven product is lowers (b), the rotation direction is
incorrect: move to the next step.
• b1) Press the control point MY button until the driven
product moves Up and Down: the rotation direction
has been modified and green LED blinks 5 times.
• b2) Press the control point UP button to confirm the
rotation direction.
2.3.4. Setting the end limits
!The end limits can be set in any order.
1) Press and hold the UP button to move the driven product to
the desired Up position. f necessary, adjust the Up position
using the UP or DOWN buttons.
2) To memorize the UP limit: Press the MY and DOWN
buttons simultaneously and release once the driven product
begins to move. The Up limit is now memorized. and green
LED blinks 5 times.
3) Press the MY button when the driven product reaches
the desired Down position. f necessary, adjust the down
position using the UP or DOWN buttons.
4) To memorize the Down limit: Press the MY and UP buttons
simultaneously and release when the driven product begins
to move. The Down limit is now memorized. The driven
product moves up and will stop at its upper limit and green
LED blinks 5 times.
5) To confirm and complete limit programming: Press and hold the MY button until the driven
product briefly moves Up and Down. The end limits are now recorded.
3x
a
b
=
=
b2b1
1 2
3 4
5

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS N
5Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2.3.5. Activate/Deactivate “RTS” radio technology when control point is temporarily
preprogrammed (not paired) to the driven product.
!This function is used to deactivate the radio transmission to
save the battery life during shipment, or when the product will
not be used for an extended amount of time (eg: storage).
1) To deactivate the “RTS” Radio Technology Somfy, press the
UP, MY and DOWN buttons simultaneously, until the driven
product briefly moves Up and Down once and green LED
blinks 5 times.
2) To activate the “RTS” Radio Technology Somfy, briefly press the motor head programming button,
the driven product briefly moves Up and Down twice.
2.3.6. Recording “Pairing” the control point
A)er recording the end limits:
Briefly press the control point programming button. The driven
product will briefly move Up and Down to confirm pairing.
The control point is recorded “paired” to driven product and
green LED blinks 5 times.

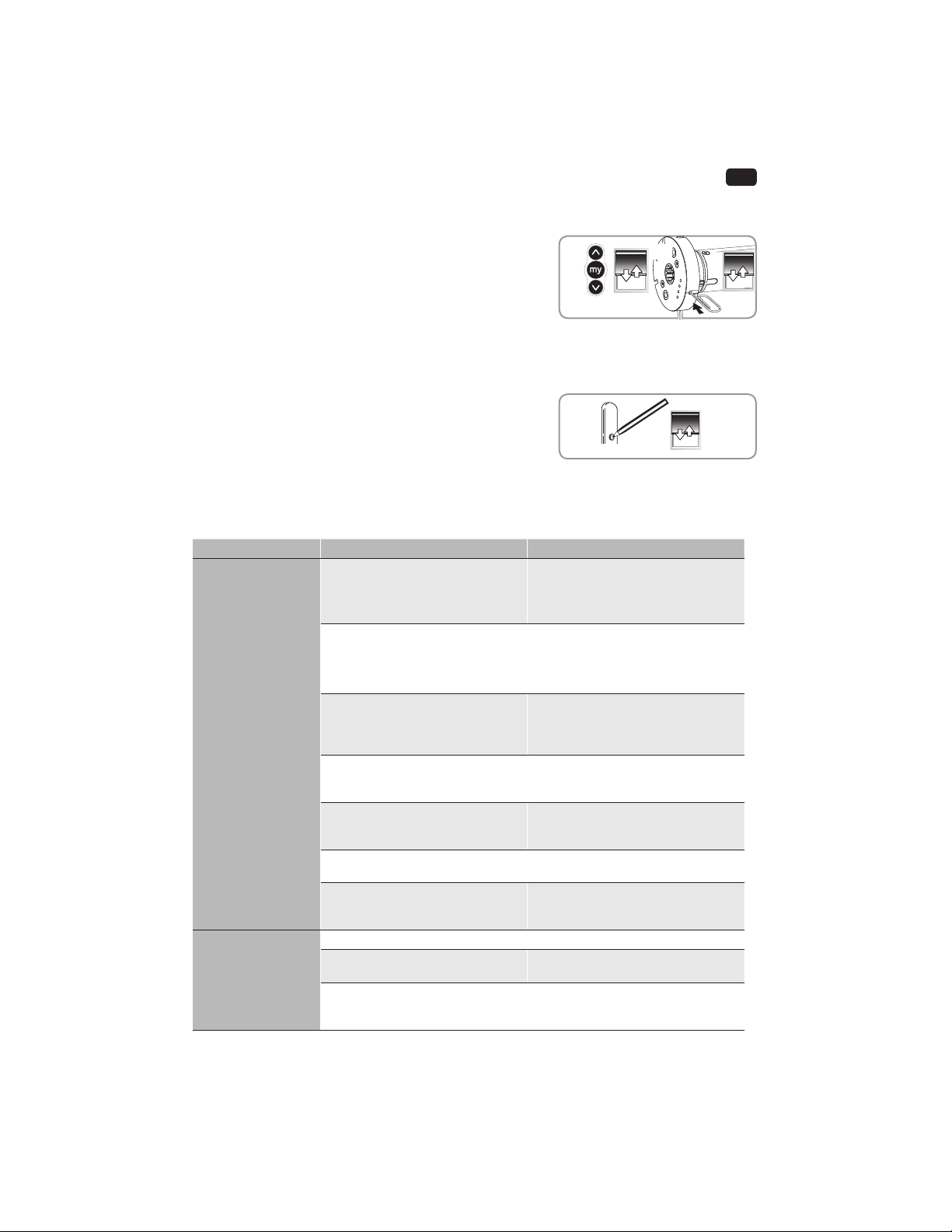

2.4. TIPS AND ADVIC ON INSTALLATION
2.4.1. Questions about the drive?
Observations Possible causes Solutions
The driven product
does not operate.
Drive battery is low and requires
charge. Red LED blinks 5 times
when any button of a paired
control point is pressed.
Plug in the charger.
The control point battery is low.
LED doesn't light when any
button of a paired control point is
pressed.
Check the battery and replace it as
required.
The control point is not compatible
or not programmed. LED doesn't
light when any button of control
point is pressed.
Check the compatibility or pair the
control point as required referring
to 3.7.1. Adding/Deleting Control
point chapter.
An obstacle hinders the movement
of the driven product. The Red LED
lights fixed on.
Remove the obstacle.
Drive position is out of the end
limits. Red LED blinks 2 times
intermittently and continually.
Proceed to section «Setting the end
limits»
Motor is neither set nor paired.
Orange LED lights fixed on. Proceed to section «Commissioning»
The thermal protection has
activated. LED blinks red
continuously
Wait for the drive to cool down (LED
will switch off)
The driven product
stops too soon.
The end limits are incorrectly set Reset the end limits.
The driven product has exceeded
recommended weight limit. Replace driven product.
Battery is low. Red LED blinks 5
times when any button of a paired
control point is pressed.
Charge the battery.
1 2
2x
PROG.

N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
6Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
Observations Possible causes Solutions
Setting is not
allowed. The drive
moves briefly 3
times in one direction
and 3 times in the
other direction
Red LED blinks 3
times and 3 times
intermittently.
Maximum number of control points
reached. Erase control points from memory referring to add a new control point

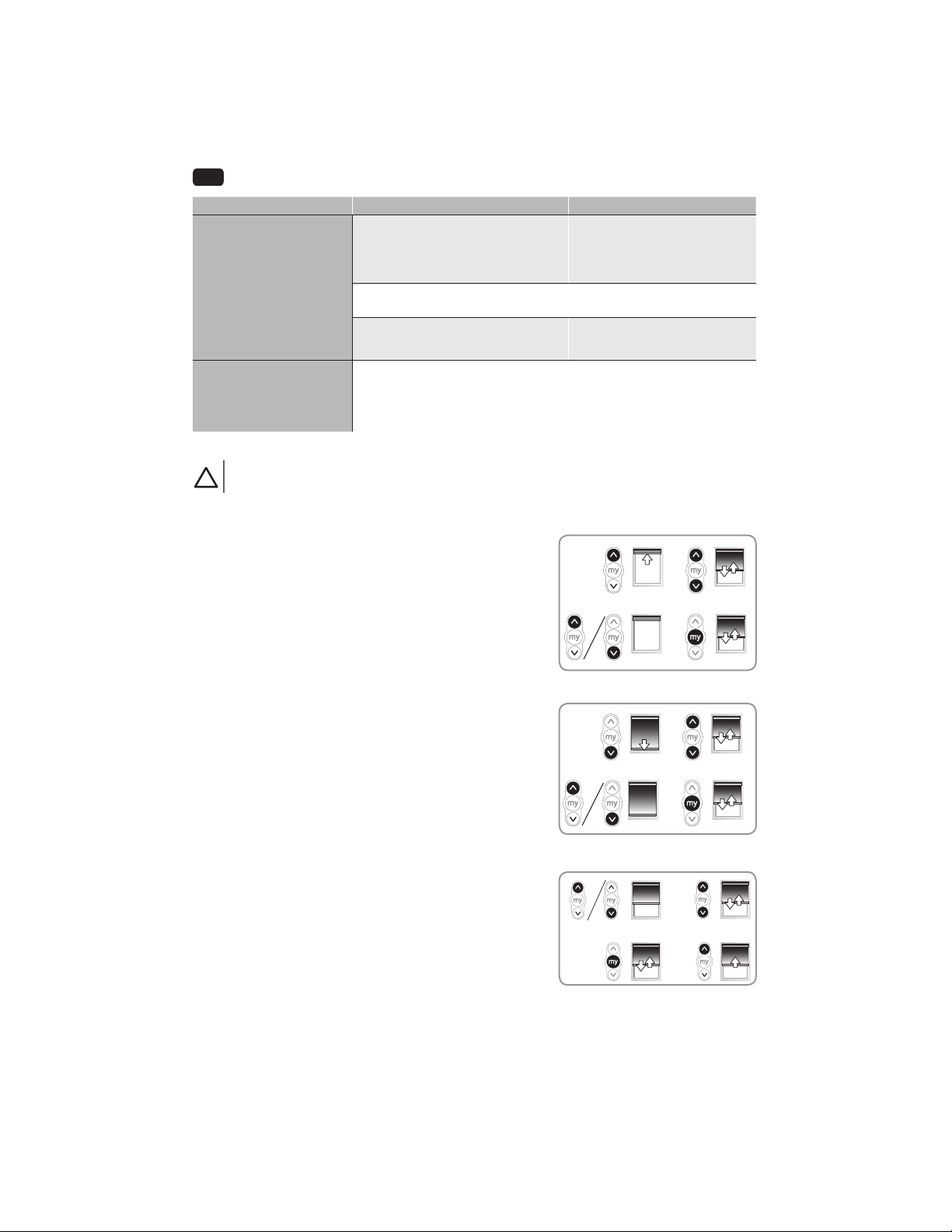

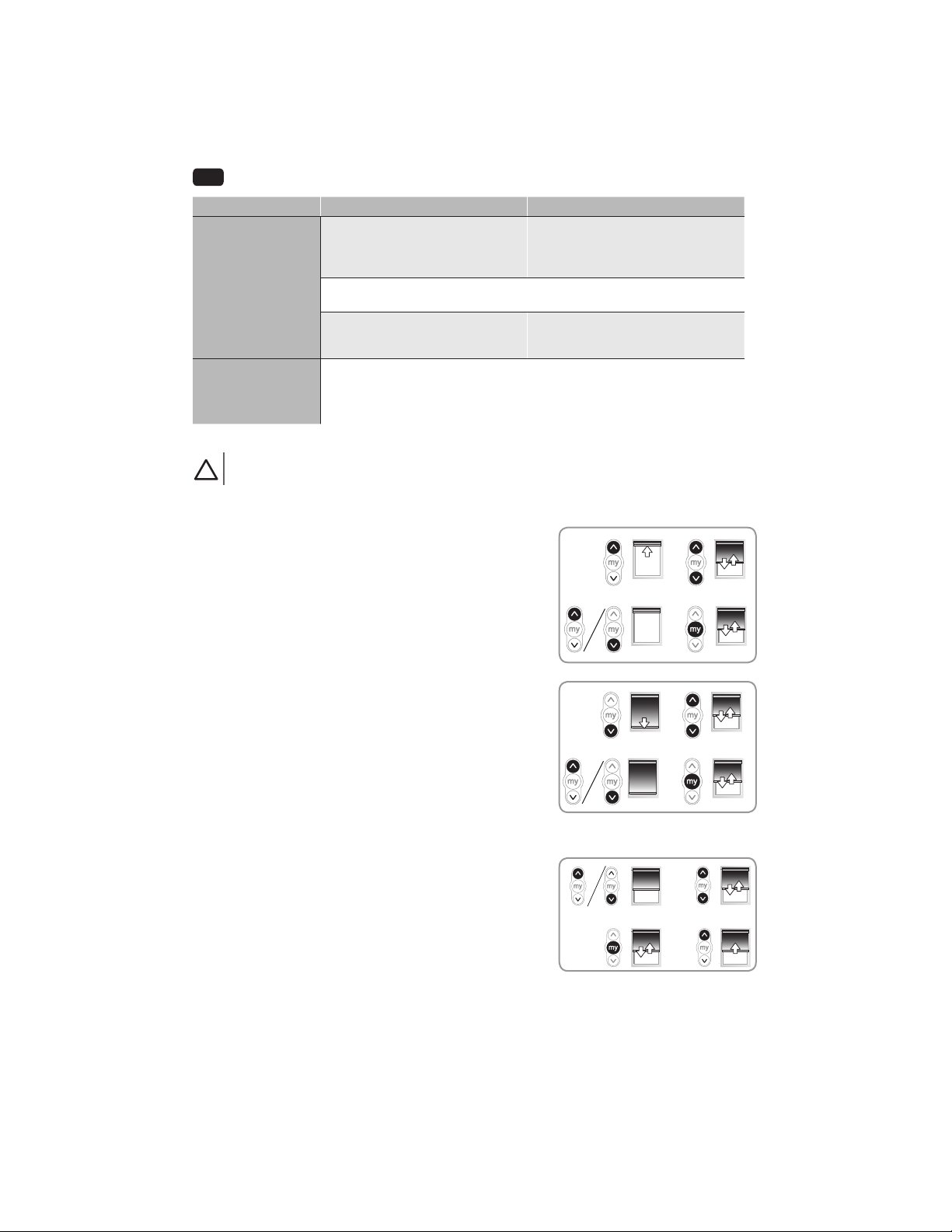

2.4.5. Erasing control points from
memory
Maximum/minimum value of the
setting is reached. Perform correct setting.
End limits are too close Readjust the end limits referring
to chapter 2.4.2. End limit
readjustment
Red LED blinks
slowly for 3 seconds
before and after
motor running.
Battery is low. Battery capacity is
less than or equal to 5%. Charge the battery.

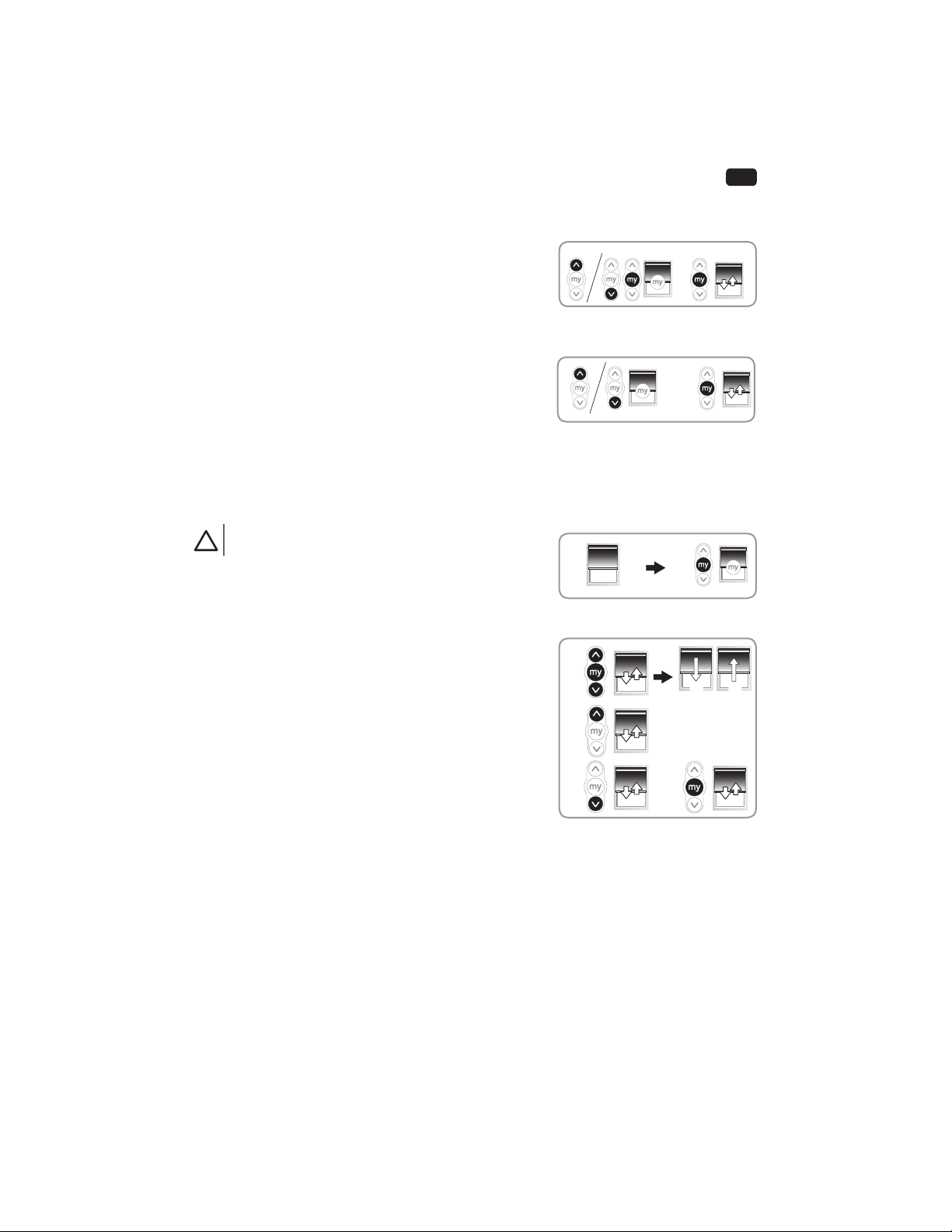

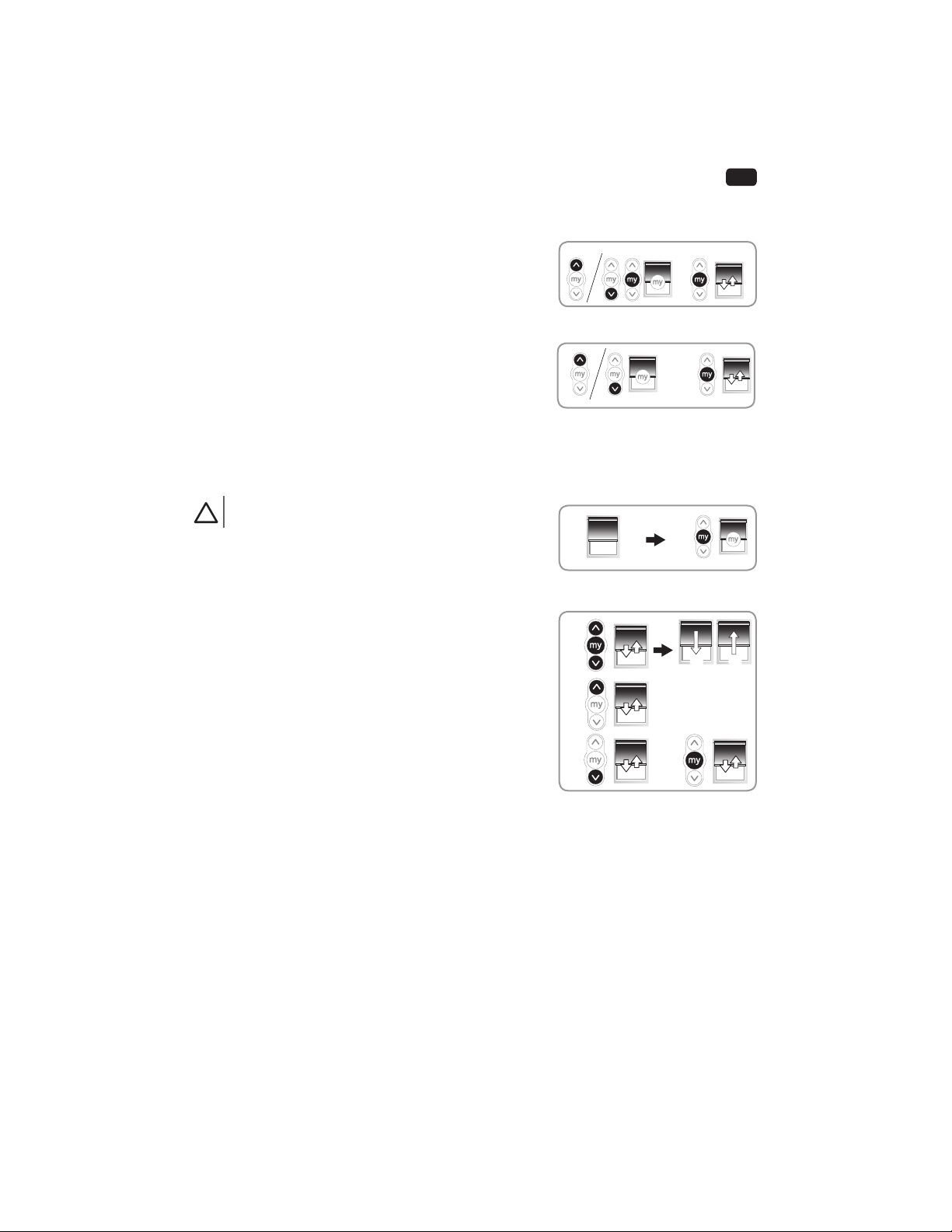

2.4.2. nd limit readjustment
Attention
Control point must be paired to the driven product.
!Orange LED blinks slowly until the new end limit is recorded.

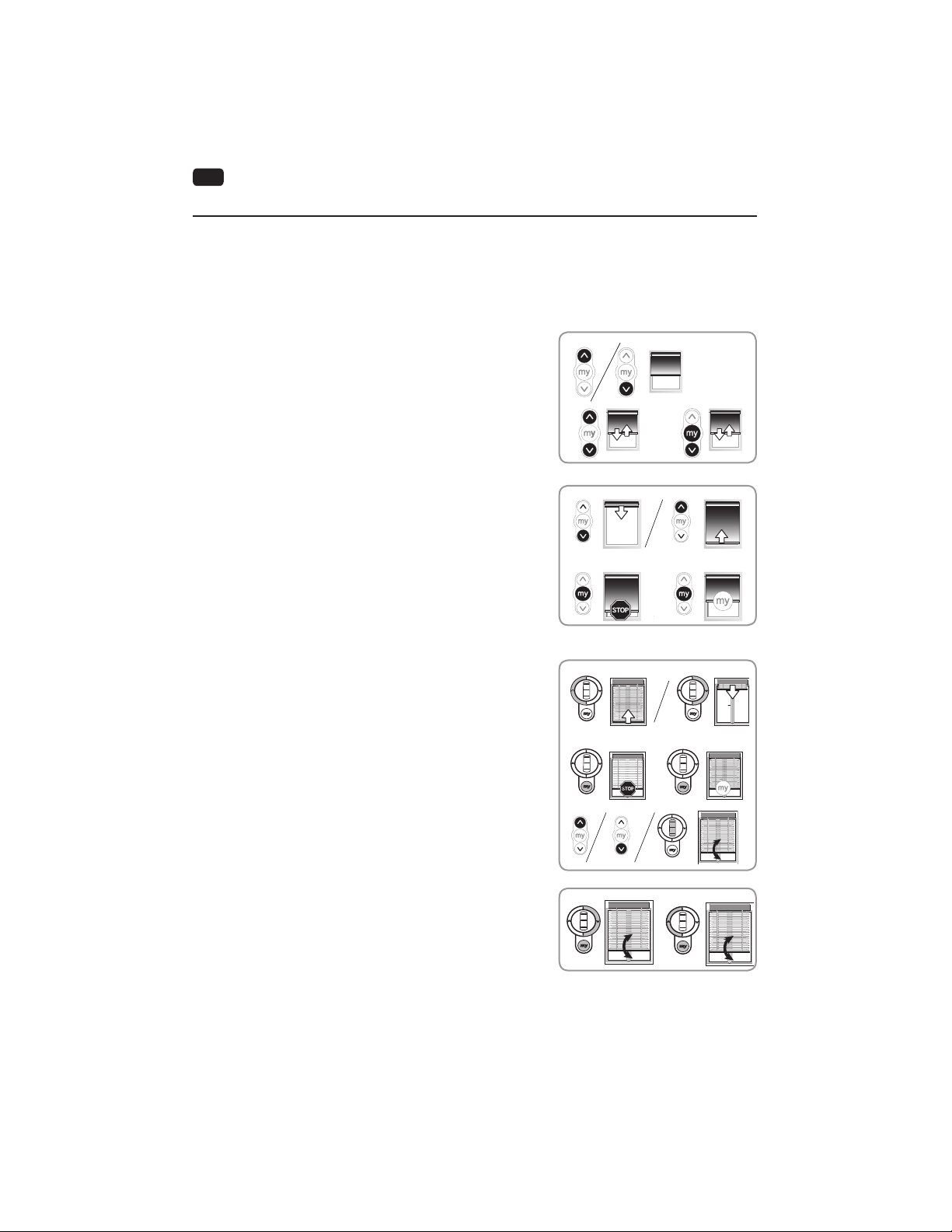

2.4.2.1. Readjusting the upper end limit
1) Briefly press the UP button, to move the driven product to
the upper end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the driven
product to the new desired position.
4) To confirm the new position press and hold the MY button
until the driven product briefly moves Up and Down and
green LED blinks 5 times.
2.4.2.2. Readjusting the lower end limit
1) Briefly press the DOWN button to move the driven product
to the lower end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the driven
product to the new desired position.
4) To confirm the new position press and hold the MY button
until the driven product moves Up and Down and green LED
blinks 5 times.
2.4.3. Modifying the motor rotation direction
1) Using the UP or DOWN button on the control point, move
the driven product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the MY button until the driven product briefly moves
Up and Down to reverse the rotation direction and green
LED blinks 5 times.
4) Press the UP button to check the new rotation direction. The motor rotation direction is reversed.
1 2
34
1 2
34
1 2
34

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS N
7Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2.4.4. Modifying the wheel rotation direction
1) Using the UP or DOWN button on the control point, move
the driven product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the UP, MY and DOWN buttons simultaneously, until
the driven product briefly moves Up and Down, wheel
rotation is reversed and green LED blinks 5 times.

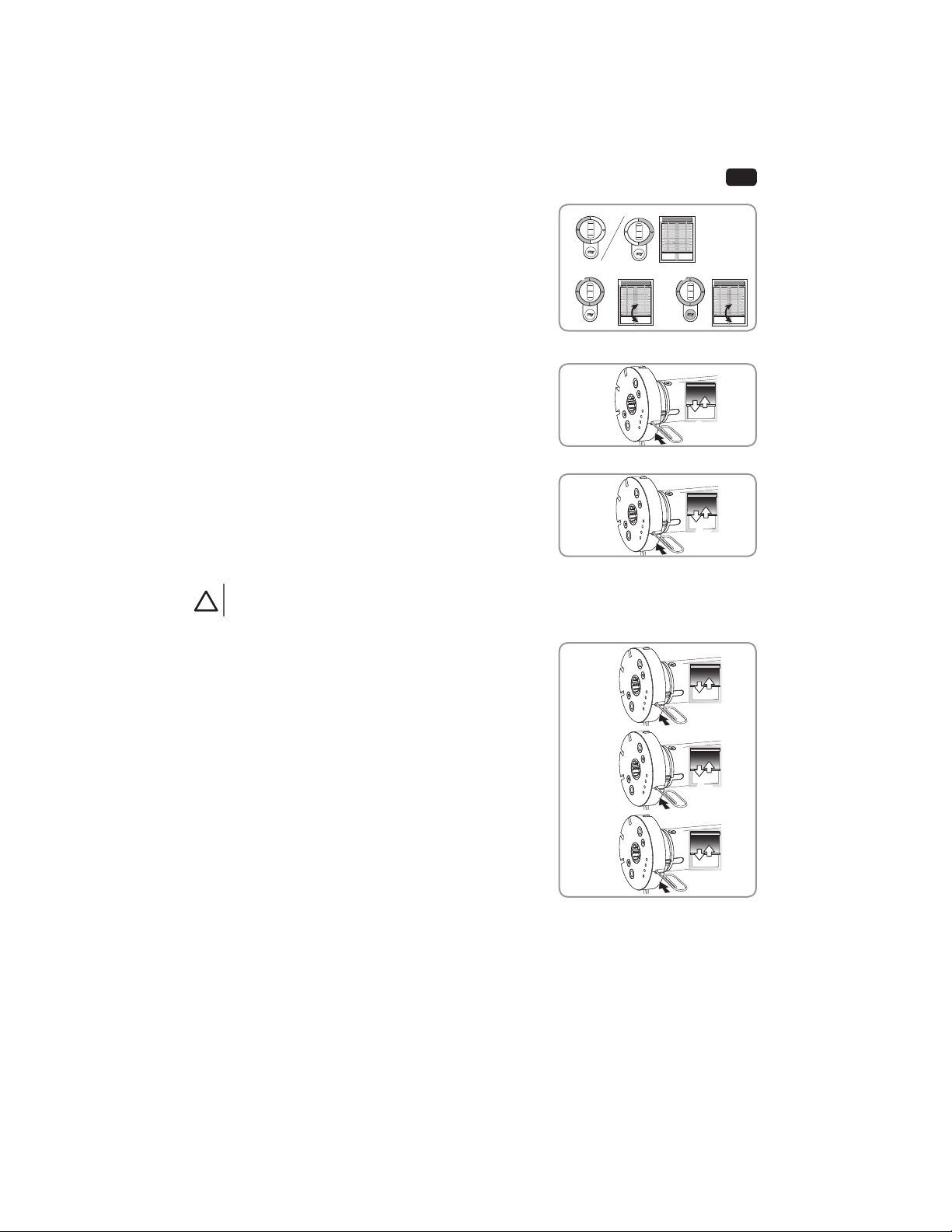

2.4.5. rasing control points from memory
To delete all the programmed control points, press and hold the
motor head programming button until the driven product briefly
moves Up and Down twice. All programmed control points are
deleted and green LED blinks 5 times.
2.4.6. rasing the memory of the motor (factory default)
To reset the motor, press and hold the motor head program-
ming button until the driven product briefly moves Up and Down
3 times.
All the settings are erased. Green LED blinks 5 timest then or-
ange LED is fixed on.
2.4.7. Temporary sleeping mode
Attention
The driven product must be programmed.
!The drive will not respond to any control points commands for 15 minutes.
1) Press and hold the motor head programming button until
the driven product briefly moves Up and Down.
2) Briefly press the motor head programming button, the
driven product briefly moves Up and Down twice. “Sleeping
mode” is activated, green LED blinks 5 times to confirm,
then orange LED blinks every second as long as the motor
is in the temporary sleeping mode.
3) To deactivate the “Sleeping mode”, briefly press the motor
head programming button. The driven product briefly moves
Up and Down, the control point commands are enabled.
Green LED blinks 5 times.
1
2 3
2x
3x
2
3
1
2x

N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
8Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3. US AND MAINT NANC
3.1. MOD S L CTION: ROLL R OR TILTING MOD
The drives are designed to work in 2 modes: Tilting mode or Roller mode.
This feature allows the drive to be set according to the type of application.
!The drive is set (by default) to work in Roller mode.
1) Move the driven product away from the end limits.
2) Simultaneously press and hold the UP and DOWN buttons
until the driven product briefly moves Up and Down.
3) Press and hold the MY and DOWN buttons simultaneously
until the driven product briefly moves Up and Down to change
from Roller mode to Tilting mode. Green LED blinks twice to
indicate that the motor is in Roller mode or three times to
indicate that the motor is in Tilting mode.
3.2. CONTROLLING UP, DOWN, MY: IN ROLL R MOD
1) To move the driven product from a limit to the other limit,
briefly press the UP or DOWN button.
2) To stop the driven product, briefly press the MY button.
3) ( f a my position is recorded) To move the driven product to
the my position, briefly press the MY button.
3.3. CONTROLLING UP, DOWN, MY: IN TILTING MOD
1) To move the driven product from a limit to the other limit,
briefly press (less than 0,5s) the UP or DOWN button.
2) To stop the driven product, press the MY button.
3) ( f a my position is recorded) To move the driven product
to the my position, briefly press the MY button. The driven
product will automatically travel to the down end limit (first)
then to the my position.
4) To tilt the slats, press and hold the UP or DOWN button or
use the scroll of the remote control, until the slats reach the
desired position.
3.4. ADJUSTING TH TILTING SP D
1) To decrease the tilting speed, press and hold the MY and
DOWN buttons simultaneously until the driven product
briefly moves Up and Down. Repeat as needed. The minimum
speed has been reached when the driven product no longer
moves Up and Down and green LED blinks 5 times.
2) To increase the tilting speed, press and hold the STOP
and UP buttons simultaneously until the driven product briefly moves Up and Down. Repeat as
needed. The minimum speed has been reached when the driven product no longer moves Up and
Down and green LED blinks 5 times.
1
23
1
2 3
1
2 3
4
1 2

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS N
9Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3.5. FAVORIT MY! POSITION
!A intermediate stop or “favorite (my) position,” which is commonly used between the fully Up and
Down positions.
1) To set this function, move the driven product to the desired
position using the UP or DOWN button. Briefly press MY
button to stop the driven product.
2) Press and hold the MY button until the driven product moves
Up and Down. Favorite (my) position is set and green LED blinks 5 times.
3.5.1. To modify the favorite (my) position
1) Use the UP or Down button to move the driven product to
the NEW desired favorite (my) position.
2) Press the My button to stop the driven product.
3) Press and hold the MY button until the driven product briefly moves Up and Down. The new
favorite (my) position is programmed and green LED blinks 5 times.
!Only one favorite (my) position is permitted.
3.5.2. To use the favorite (my) position
Attention
The driven product must be stopped.
Briefly press the MY button: the driven product moves to the
favorite (my) position.
3.6. ADJUSTING TH SP D
!Orange LED blinks slowly in this mode.
1) Move the driven product away from the end limits. Press
and hold the UP, MY and DOWN buttons simultaneously,
until the driven product briefly moves Up and Down once.
The driven product will move UP and Down automatically in
10 second cycles and green LED blinks 5 times to validate
entering in speed adjustment mode.
2) To increase the speed, press and hold the UP button until the
driven product briefly moves Up and Down. and green LED
blinks 5 times. Repeat as needed.
!Maximum speed is reached when the driven product moves
briefly 3 times in one direction and 3 times in the other
direction. Red LED blinks 3 times and 3 times intermittently.
3) To decrease the speed, press and hold the DOWN button until the driven product briefly moves Up
and Down. Repeat as needed.
!Minimum speed is reached when the driven product moves briefly 3 times in one direction and 3
times in the other direction.
4) To confirm the new speed, press and hold the MY button until the driven product briefly moves Up
and Down and green LED blinks 5 times.
1 2
1 2
1
2
3 4
10
s10 s

N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
10 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3.7. TIPS AND ADVIC ON OP RATION
Observations Possible causes Solutions
The driven product does
not operate.
The control point battery is
low. LED doesn't light when
any button of a paired control
point is pressed.
Change control point battery as required.
Drive battery is low and
requires charge. Red LED
blinks 5 times when any
button of a paired control point
is pressed.
Plug in the charger.
RTS is deactivated. LED
doesn't light when any button
of a paired control point is
pressed.
Press motor PROG. button.
Thermal protection of the drive
is on (Red LED blinks slowly). Wait for the motor to cool down (Red LED will stop blinking when drive is
ready to use.
The driven products
stops before its end limit The drive has detected an obstacle (solid Red LED). Move the driven product in the other direction.
3.7.1. Adding/Deleting Control point
!Orange LED blinks slowly when adding or deleting remote control.
Using a control point (A) that has been previously programmed to the driven product:
1) Press and hold the control point programming button (A)
until driven product briefly moves Up and Down. Green LED
blinks 5 times then orange LED blinks slowly.
2) Quickly press the programming button on the back of the
new control point (B) to add or delete control point and green LED blinks 5 times.
Using the Programming button on motor head:
1) Press and hold the motor head programming button until
driven product briefly moves Up and Down. Green LED
blinks 5 times then orange LED blinks slowly.
2) Quickly press the control point programming button (B) to add or delete control point and green
LED blinks 5 times.
3.7.2. Disabling/Activating “RTS” radio technology when control point is
definitively is programmed
!Disabling the radio transmission saves battery life during shipment or for a long period of non-use
(eg storage). The following steps can only be performed in “User” mode.
Press and hold the programmed control point programming button or the motor head programming
button until the driven product briefly moves Up and Down and
green LED blinks 5 times. (Motor is in programming mode)
TO DEACT VATE RTS RAD O TECHNOLOGY:
a) Press the UP, MY and DOWN simultaneously until the driv-
en product briefly moves UP and Down once and green LED
blinks 5 times.
TO ACT VATE RTS RAD O TECHNOLOGY:
b) Briefly press the motor head programming button or plug in
the charger, the driven product briefly moves UP and Down
once and green LED blinks 5 times.
A
B
A
A
A
B
B
1 2
PROG.
A
PROG.
B
1 2
PROG.
B
ba
PROG.

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS N
11Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3.8. BATT RY R PLAC M NT
!Contact Somfy for battery model's recommendation.
Precaution
Replacement of the battery by an identical model only, must be carried out by a professional of
the motorization and the automation of the habitat.
Attention
• Do not use tools that could damage the drive when replacing the battery.
• Do not cut or damage the antenna cable.
1) f the drive is fixed to the tube, disassemble the driven
product to access the self-tapping screws or steel pop rivets
(motor drive wheel side) and remove them.
2) Grab the motor head and pull out the drive by sliding it out of
the driven product tube.
3) f necessary, offset the ring gear on the actuator tube to
access the two T6 torx screws or cruciform screws and
unscrew the motor head.
4) Remove carefully the motor head from the drive tube taking
care not to damage the wires and disconnect the battery.
5) Grab and remove the used battery by sliding it out of the
drive tube taking care not to damage the wires.
6) nsert and slide the new battery into the drive tube, leaving
the battery connector accessible from the outside of the
tube.
7) Connect the new battery.
8) nsert the motor head using the keying notches on the drive
tube taking care not to cut off the wires.
9) Screw the motor head using the two T6 torx screws or
cruciform screws to the drive tube.
10) Restart the installation in chapter 2.1.3. Drive/tube
assembly.
!if necessary, readjust the end limits referring to chapter 2.4.2.
End limit readjustment.
B 2.1.3. Drive/tube assembly.
1
3
9
10
4
5
6
7
8
2

N Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
12 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
4. T CHNICAL DATA
Power supply 12 Vdc SELV
Frequency bands and maximum power used 433,42MHz
Sonesse 28 WireFree RTS torque 1,1 Nm
Sonesse ULTRA 30 WireFree RTS torque 2 Nm
Speed 10-28 RPM
Electrical insulation
Minimum distance between limits 1 turn
Operating temperature 0°C à + 60°C
Protection rating P 20 (For indoor use only)
Charging temperature 0 / +45°C
Battery type Li-ion
Battery charging time 6 hours max.
Running time 4 minutes
Maximum number of associated control 12
!For additional information on the technical data for this drive contact your Somfy representative.
Please separate storage cells and batteries from other types of waste and recycle them via the
local collection facility.
We care about our environment. Do not dispose of the appliance with usual household waste.
Give it to an approved collection point for recycling.
SOMFY ACT V TES SA, F-74300 CLUSES as manufacturer hereby declares that the drive
covered by these instructions and used as intended according to these instructions is in
compliance with the essential requirements of the applicable European Directives and in
particular of the Machinery Directive 2006/42/ C, and the Radio Directive 2014/53/ U.
The full text of the EU declaration of conformity is available at www.somfy.com/ce.
Antoine Crézé, Approval manager, acting on behalf of Activity director, Cluses, 07/2018.

FR Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
24 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
NOTIC TRADUIT
Cette notice s’applique à toutes les motorisations Sonesse 28 WireFree RTS et Sonesse ULTRA 30
WireFree RTS dont les déclinaisons sont disponibles au catalogue en vigueur.
SOMMAIR
GÉNÉRALITÉS
Consignes de sécurité
Danger
Signale un danger entraînant immédiatement la mort ou des blessures graves.
Avertissement
Signale un danger susceptible d’entraîner la mort ou des blessures graves.
Pr caution
Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.
Attention
Signale un danger susceptible d’endommager ou de détruire le produit.
1. INFORMATIONS PRÉALABL S
1.1. DOMAIN D’APPLICATION
Les motorisations Sonesse 28 et Sonesse 30 sont conçues pour motoriser tous types de stores intérieurs à
l'exception des pantographes.
L’installateur, professionnel de la motorisation ou de l’automatisation de l’habitat, doit s’assurer que le
produit motorisé, une fois installé, respecte les normes en vigueur dans le pays d’utilisation, notamment la
norme EN13120 relative aux stores d’intérieur.
1.2. R SPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint
Consignes de s curit .
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de
l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de
mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite.
Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document
joint Consignes de s curit , toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la
motorisation et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le
document joint Consignes de s curit , après l’installation de la motorisation. Toute opération de
Service Après-Vente sur la motorisation nécessite l’intervention d’un professionnel de la motorisation
et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
1. Informations préalables 24
1.1. Domaine d’application 24
1.2. Responsabilité 24
2. Installation 25
2.1. Montage 25
2.2. Câblage 25
2.3. Mise en service 26
2.4. Astuces et conseils d’installation 27
3. Utilisation et maintenance 30
3.1. Sélection du mode: mode enroulement
ou orientation 30
3.2. Montée, Descente, My: en mode
enroulement 30
3.3. Montée, Descente, My: en mode orientation 30
3.4. Ajustement de la vitesse d'orientation 30
3.5. Position (my) favorite 31
3.6. Ajustement de la vitesse 31
3.7. Astuces et conseils d’utilisation 32
3.8. Remplacement de la batterie 33
4. Données techniques 34

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS FR
25Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Attention
• Consignes à suivre imp rativement par le professionnel de la motorisation et de
l’automatisation de l’habitat réalisant l’installation de la motorisation.
• Ne jamais laisser tomber, choquer, percer ou immerger la motorisation.
• nstaller un point de commande individuel pour chaque motorisation.
!S'assurer que la DEL, le bouton de programmation et l'entrée du câble du chargeur restent visibles
et facilement accessibles après l'installation.
2.1. MONTAG
2.1.1. Préparation de la motorisation
Attention
• Sonesse 28 WireFree RTS: le diamètre intérieur du tube doit être de Ø26,6mm ou plus.
• Sonesse ULTRA 30 WireFree RTS: le diamètre intérieur du tube doit être de Ø27,7mm
ou plus.
1) Monter la couronne (a) et la roue (b) sur la motorisation.
2) Mesurer la longueur (L) entre l'extrémité de la roue et
l'extrémité de la tête.
2.1.2. Préparation du tube
1) Couper le tube à la longueur désirée.
2) Ébavurer le tube et éliminer les copeaux.
2.1.3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube. nsérer la roue
en l’alignant sur le profilé du tube. nsérer à moitié la
motorisation, puis faire glisser vers le bas la couronne,
jusqu’à la motorisation, puis l’insérer dans le tube. Enfin,
pousser la motorisation à l’intérieur du tube.
2) Ce n’est pas indispensable, mais si nécessaire, fixer le tube
à la motorisation avec des vis parker ou des rivets pop en
acier, selon la cote (L).
2.1.4. Montage de l’ensemble tube - motorisation sur les supports
a) Support standard.
b) Platine motorisée pour support spécifique.
!Pour que la réception radio soit optimale, l'antenne de la motorisation
doit être tenue rectiligne et doit être placée à l'extérieur du caisson (si
utilisée).
2.2. CÂBLAG
Pr caution
• Pour garantir la sécurité électrique, cette motorisation de classe doit obligatoirement être
alimentée par une source de tension «TBTS» (Très Basse Tension de Sécurité).
• Le niveau de la batterie doit être inférieur à 30% avant l'expédition par voie aérienne.
Attention
• Utiliser le chargeur secteur (recommandé par Somfy) pour recharger la batterie de la motorisation.
• S’assurer que la batterie est entièrement rechargée avant l’installation sur site.
• Avant le réglage, il n'est nécessaire de recharger la batterie que si la DEL rouge clignote 5 fois sur
pression de toute touche du point de commande appairé.
1) Brancher le chargeur à la motorisation.
2) Une fois la recharge terminée, débrancher et
ranger le chargeur.
!La motorisation repasse en mode veille si aucune
action n’est effectuée pendant 15minutes.
!
1
2
a b
1 2
1
2
a b
État de la D L Comportement
DEL rouge allumée. Charge.
DEL verte clignotant deux
fois toutes les 10secondes. Charge proche de la fin.
DEL verte allumée. Charge terminée.

FR Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
26 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2.3. MIS N S RVIC
!La DEL orange clignote continuellement en mode réglage.
!La DEL verte clignote une fois sur réception d'une commande d'un point de commande appairé.
2.3.1. Réveiller la motorisation
Lors du déballage de la motorisation, la réveiller en appuyant
brièvement sur le bouton de programmation de la tête moteur
ou en branchant le chargeur.
Le produit motorisé effectue trois brefs va-et-vient et la DEL
orange clignote.
2.3.2. Pré-programmation du point de commande
Appuyer simultanément sur les touches MONTÉE et DESCENTE du point de commande:
le produit motorisé effectue un va-et-vient et le point de commande est temporairement programmé.
2.3.3. Contrôle du sens de rotation
Appuyer sur la touche MONTÉE du point de commande:
a) Si le produit motorisé monte (a), le sens de rotation est cor-
rect: passer au chapitre «Réglage des fins de course».
b) Si le produit motorisé descend (b), le sens de rotation est
incorrect: passer à l'étape suivante.
• b1) Appuyer sur la touche MY du point de commande
jusqu’au va-et-vient du produit motorisé: le sens de
rotation a été modifié et la DEL verte clignote 5fois.
• b2) Appuyer sur la touche MONTÉE du point de
commande pour vérifier le sens de rotation.
2.3.4. Réglage des fins de course
!Les fins de course peuvent être réglées dans n’importe quel ordre.
1) Faire un appui long sur la touche MONTÉE pour manœuvrer
le produit motorisé à la position haute souhaitée. Au besoin,
régler la position haute à l’aide des touches MONTÉE et
DESCENTE.
2) Pour mémoriser la fin de course haute: Appuyer
simultanément sur les touches MY et DESCENTE, puis les
relâcher dès que le produit motorisé commence à bouger.
La fin de course haute est maintenant mémorisée et la DEL
verte clignote 5fois.
3) Appuyer sur la touche MY quand le produit motorisé atteint
la position basse souhaitée. Au besoin, régler la position
basse à l'aide des touches MONTÉE et DESCENTE.
4) Pour mémoriser la fin de course basse: Appuyer
simultanément sur les touches MY et MONTÉE, puis les
relâcher dès que le produit motorisé commence à bouger. La fin de course basse est à présent
mémorisée. Le produit motorisé remonte et s’arrête à sa fin de course haute et la DEL verte
clignote 5fois.
5) Pour confirmer et conclure la programmation des fins de course: Faire un appui long sur
la touche MY jusqu’au bref va-et-vient du produit motorisé. Les fins de courses sont à présent
enregistrées.
3x
a
b
=
=
b2b1
1 2
3 4
5

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS FR
27Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2.3.5. Activation/ désactivation de la transmission radio «RTS» lorsque le point de
commande est temporairement préprogrammé (non appairé) au produit motorisé
!Cette fonction sert à désactiver la transmission radio pour
prolonger la durée de vie de la batterie pendant le transport
avant livraison, ou lorsqu’il est prévu de ne pas utiliser le produit
pendant une durée prolongée (par ex.: stockage).
1) Pour désactiver la transmission «RTS» Radio Technology
Somfy, appuyer simultanément sur les touches MONTÉE, MY
et DESCENTE jusqu’au va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte.
2) Pour activer la transmission «RTS» Radio Technology Somfy, faire un appui bref sur le bouton de
programmation de la tête moteur, le produit motorisé effectue deux va-et-vient.
2.3.6. nregistrement de l'«appairage» du point de commande
Après l’enregistrement des fins de course:
Faire un appui bref sur le bouton de programmation du point de
commande. Le produit motorisé effectue un bref va-et-vient pour
confirmer l’appairage.
Le point de commande est enregistré comme «appairé» au produit
motorisé et la DEL verte clignote 5fois.
2.4. ASTUC S T CONS ILS D’INSTALLATION
2.4.1. Questions sur la motorisation?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas.
La batterie de motorisation est faible et
nécessite une recharge. La DEL rouge
clignote 5fois sur pression de toute touche
d'un point de commande appairé.
Brancher le chargeur.
La pile du point de commande est faible.
La DEL ne s'allume pas sur pression de
toute touche d'un point de commande
appairé.
Contrôler si la pile est faible et la
remplacer si nécessaire.
Le point de commande n’est pas compatible
ou n'est pas programmé. La DEL ne
s'allume pas sur pression de toute touche
d'un point de commande.
Vérifier la compatibilité ou appairer le
point de commande selon le besoin,
en consultant le chapitre 3.7.1.
Ajout/suppression d'un point de
commande .
Un obstacle empêche le mouvement
du produit motorisé. La DEL rouge est
allumée.
Éliminer l’obstacle.
La motorisation est en dehors des
fins de course. La DEL rouge clignote
continuellement 2fois par intermittence.
Passer au chapitre «Réglage des fins
de course».
La motorisation n'est ni réglée, ni appairée.
La DEL orange est allumée. Passer au chapitre «Mise en service».
La protection thermique s'est déclenchée.
La DEL rouge clignote en continu. Attendre que la motorisation refroidisse (la DEL s'éteindra alors).
Le produit motorisé s’arrête
trop tôt.
Les fins de courses sont mal réglées. Réajuster les fins de course.
Le produit motorisé a dépassé la limite de
poids recommandée. Remplacer le produit motorisé.
La batterie est faible. La DEL rouge clignote
5fois sur pression de toute touche d'un
point de commande appairé.
Recharger la batterie.
1 2
2x
PROG.

FR Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
28 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
Constats Causes possibles Solutions
Le réglage n'est pas autorisé.
La motorisation effectue 3
déplacements brefs dans un
sens et 3 dans l'autre sens
La DEL rouge clignote 3fois et
3 fois par intermittence.
Nombre maximal de points de commandes
atteint. Effacer des points de commande de la mémoire pour ajouter un nouveau
point de commande en consultant
2.4.5. E acement des points de
commande de la m moire
La valeur maximale/minimale du réglage
est atteinte. Régler la valeur correctement.
Les fins de courses sont trop proches Régler à nouveau les fins de course
en consultant le chapitre 2.4.2.
Rer glage des fins de course
La DEL rouge clignote
lentement pendant
3secondes avant et après
le fonctionnement de la
motorisation.
La batterie est faible. Son niveau de charge
est inférieur ou égal à 5%. Recharger la batterie.
2.4.2. Reréglage des fins de course
Attention
Le point de commande doit être enregistré comme «appairé» au produit motorisé.
!La DEL orange clignote lentement jusqu'à ce que la nouvelle fin de course soit enregistrée.
2.4.2.1. Reréglage de la fin de course haute
1) Faire un appui bref sur la touche MONTÉE pour manœuvrer le
produit motorisé jusqu'en fin de course haute.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long sur la touche MONTÉE ou DESCENTE
pour manœuvrer le produit motorisé à la nouvelle position
souhaitée.
4) Pour valider la nouvelle position, faire un appui long sur la
touche MY jusqu’au bref va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte.
2.4.2.2. Reréglage de la fin de course basse
1) Faire un appui bref sur la touche DESCENTE pour manœuvrer
le produit motorisé jusqu'en fin de course basse.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long sur la touche MONTÉE ou DESCENTE
pour manœuvrer le produit motorisé à la nouvelle position
souhaitée.
4) Pour valider la nouvelle position, faire un appui long sur la
touche MY jusqu’au va-et-vient du produit motorisé et aux 5
clignotements de la DEL verte.
2.4.3. Modification du sens de rotation de la motorisation
1) Appuyer sur la touche MONTÉE ou DESCENTE du point de
commande pour éloigner le produit motorisé de ses fins de
course.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu’au bref va-et-vient du produit motorisé et au
clignotement lent de la DEL orange.
3) Pour inverser le sens de rotation, appuyer sur la touche MY
jusqu’au va et-vient du produit motorisé et aux 5clignotement
de la DEL verte.
4) Appuyer sur la touche MONTÉE pour contrôler le nouveau sens de rotation. Le sens de rotation de
la motorisation est inversé.
1 2
34
1 2
34
1 2
34

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS FR
29Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
2.4.4. Modification du sens de rotation de la roue
1) Appuyer sur la touche MONTÉE ou DESCENTE du point de
commande pour éloigner le produit motorisé de ses fins de
course.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu’au bref va-et-vient du produit motorisé et
au clignotement lent de la DEL orange.
3) Faire un appui long et simultané sur les touches MONTÉE,
MY et DESCENTE jusqu’au bref va-et-vient du produit
motorisé, le sens de rotation de la roue est inversé et la DEL
verte clignote 5fois.
2.4.5. ffacement des points de commande de la mémoire
Pour supprimer tous les points de commande programmés,
faire un appui long sur le bouton de programmation de la tête
moteur jusqu’à ce que le produit motorisé effectue deux brefs
va-et-vient. Tous les points de commande programmés sont
effacés et la DEL verte clignote 5fois.
2.4.6. ffacement de la mémoire de la motorisation (valeurs par défaut d'usine)
Pour réinitialiser la motorisation, faire un appui long sur le
bouton de programmation de la tête moteur jusqu’à ce que le
produit motorisé effectue 3 brefs va-et-vient.
Tous les réglages sont effacés. La DEL verte clignote 5fois, puis
la DEL orange s'allume.
2.4.7. Mode veille
Attention
Le produit motorisé doit être programmé.
!La motorisation ne répondra à aucun ordre du point de commande pendant 15minutes.
1) Faire un appui long sur le bouton de programmation de la
tête moteur jusqu’au bref va-et-vient du produit motorisé.
2) Faire un appui bref sur le bouton de programmation de la
tête moteur jusqu’à ce que le produit motorisé effectue
deux brefs va-et-vient. Le «mode veille» est activé, la DEL
verte clignote 5fois pour en témoigner, puis la DEL orange
clignote une fois par seconde tant que la motorisation est
en mode veille temporaire.
3) Pour désactiver le «mode veille», faire un appui bref sur
le bouton de programmation de la tête moteur. Le produit
motorisé effectue un bref va-et-vient, et les commandes
du point de commande sont activées. La DEL verte clignote
5fois.
1
2 3
2x
3x
2
3
1
2x

FR Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS
30 Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3. UTILISATION T MAINT NANC
3.1. SÉL CTION DU MOD : MOD NROUL M NT OU ORI NTATION
Les motorisations sont conçues pour fonctionner selon 2modes: un mode orientation et un mode
enroulement.
Cette fonctionnalité permet le réglage de la motorisation en fonction du type d'application.
!La motorisation est réglée (par défaut) pour fonctionner en mode enroulement.
1) Éloigner le produit motorisé de ses fins de course.
2) Faire un appui long et simultané sur les touches MONTÉE
et DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long et simultané sur les touches MY et
DESCENTE jusqu’au bref va-et-vient du produit motorisé,
pour passer du mode enroulement au mode orientation.
La DEL verte clignote deux fois pour indiquer que la
motorisation est en mode enroulement ou trois fois pour
indiquer que la motorisation est en mode orientation.
3.2. MONTÉ , D SC NT , MY: N MOD
NROUL M NT
1) Pour manœuvrer le produit motorisé depuis l'une de ses
fins de course jusqu'à l'autre, faire un appui bref sur la
touche MONTÉE ou DESCENTE.
2) Pour arrêter le produit motorisé, faire un appui bref sur la
touche MY.
3) (Si une position MY est enregistrée) Pour manœuvrer le
produit motorisé jusqu’à la position MY, faire un appui bref
sur la touche MY.
3.3. MONTÉ , D SC NT , MY:
N MOD ORI NTATION
1) Pour manœuvrer le produit motorisé depuis l'une de ses fins
de course jusqu'à l'autre, faire un appui bref (moins de 0,5s)
sur la touche MONTÉE ou DESCENTE.
2) Pour arrêter le produit motorisé, appuyer sur la touche MY.
3) (Si une position MY est enregistrée) Pour manœuvrer le
produit motorisé jusqu’à la position MY, faire un appui
bref sur la touche MY. Le produit motorisé se déplace
automatiquement jusqu’à la fin de course basse (dans un
premier temps), puis jusqu’à la position MY.
4) Pour orienter les lames, faire un appui long sur la touche
MONTÉE ou DESCENTE ou utiliser la molette de la
télécommande, jusqu'à ce que les lames aient atteint la
position souhaitée.
3.4. AJUST M NT D LA VIT SS D'ORI NTATION
1) Pour réduire la vitesse d'orientation, faire un appui long et
simultané sur les touches MY et DESCENTE jusqu'au bref
va-et-vient du produit motorisé. Répéter autant de fois
que nécessaire. La vitesse minimum est atteinte lorsque le
produit motorisé n’effectue plus de va-et-vient et que la DEL
verte clignote 5fois.
2) Pour augmenter la vitesse d'orientation, faire un appui long et simultané sur les touches STOP
et MONTÉE jusqu'au bref va-et-vient du produit motorisé. Répéter autant de fois que nécessaire.
La vitesse minimum est atteinte lorsque le produit motorisé n’effectue plus de va-et-vient et que
la DEL verte clignote 5fois.
1
23
1
2 3
1
2 3
4
1 2

Sonesse 28 WireFree RTS / Sonesse ULTRA 30 WireFree RTS FR
31Copyright© 2017 - 2018 SOMFY ACT V TES SA, Société Anonyme. All rights reserved.
3.5. POSITION MY! FAVORIT
!Position d’arrêt intermédiaire ou «position (my) favorite» utilisée habituellement entre les deux po-
sitions extrêmes de Montée et de Descente.
1) Pour configurer cette fonction, utiliser la touche MONTÉE
ou DESCENTE pour manœuvrer le produit motorisé jusqu’à
la position souhaitée. Faire un appui bref sur la touche MY
pour arrêter le produit motorisé.
2) Faire un appui long sur la touche MY jusqu’au va-et-vient du produit motorisé. La position (my)
favorite est enregistrée et la DEL verte clignote 5fois.
3.5.1. Pour modifier la position (my) favorite
1) Utiliser la touche MONTÉE ou DESCENTE pour manœuvrer
le produit motorisé jusqu'à la nouvelle position (my)
favorite souhaitée.
2) Appuyer sur la touche MY pour arrêter le produit motorisé.
3) Faire un appui long sur la touche MY jusqu’au bref va-et-vient du produit motorisé. La nouvelle
position (my) favorite est enregistrée et la DEL verte clignote 5fois.
!Une seule position (my) favorite est admise.
3.5.2. Pour utiliser la position (my) favorite
Attention
Le produit motorisé doit être à l'arrêt.
Faire un appui bref sur la touche MY: le produit motorisé se
déplace jusqu'à la position (my) favorite.
3.6. AJUST M NT D LA VIT SS
!Dans ce mode, la DEL orange clignote lentement.
1) Éloigner le produit motorisé de ses fins de course. Faire
un appui long et simultané sur les touches MONTÉE, MY et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
Le produit motorisé effectue un va-et-vient automatique
selon des cycles de 10secondes et la DEL verte clignote
5fois pour valider le passage en mode de réglage de la
vitesse.
2) Pour augmenter la vitesse, faire un appui long sur la touche
MONTÉE jusqu’au bref va-et-vient du produit motorisé et
aux 5 clignotements de la DEL verte. Répéter autant de fois
que nécessaire.
!La vitesse maximum est atteinte lorsque le produit motorisé
effectue 3 déplacements brefs dans un sens et 3 dans l'autre sens. La DEL rouge clignote 3fois et 3
fois par intermittence.
3) Pour réduire la vitesse, faire un appui long sur la touche DESCENTE jusqu’au bref va-et-vient du
produit motorisé. Répéter autant de fois que nécessaire.
!La vitesse minimum est atteinte lorsque le produit motorisé effectue 3 déplacements brefs dans un
sens et 3 dans l'autre sens.
4) Pour valider la nouvelle vitesse, faire un appui long sur la touche MY jusqu’au bref va-et-vient du
produit motorisé et aux 5 clignotements de la DEL verte.
1 2
1 2
1
2
3 4
10
s10 s
