SOMFY Ilmo 40 WT User manual

www.somfy.com
FRDEITNLENESPTEL
www.somfy.com
Ref. 5061937A
ilmo 40 WT

Par la présente, Somfy déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Une déclaration de conformité est mise à disposition à l’adresse internet www.somfy.com/ce. Utilisable en UE, CH et NO. Images non contractuelles.
Notice d’installation page 1
FR
Hiermit erklärt Somfy, dass das Gerät alle grundlegenden Bestimmungen und Vorschriften der Richtlinie 1999/5/EG erfüllt. Eine Konformitätserklärung
ist unter der Internetadresse www.somfy.com/ce verfügbar. Verwendbar in der EU, der Schweiz und Norwegen. Abbildungen unverbindlich.
Gebrauchsanleitung Seite 6
DE
Somfy dichiara che il dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva 1999/5/CE. Una dichiarazione di
conformità è disponibile all’indirizzo Internet www.somfy.com/ce. Utilizzabile in UE, CH e NO. Le immagini hanno uno scopo puramente indicativo.
Guida all’installazione pagina 11
IT
Bij deze verklaart Somfy dat het product voldoet aan de essentiële eisen en aan de andere bepalingen van richtlijn 1999/5/CE. Een
conformiteitsverklaring staat ter beschikking op de website www.somfy.com/ce. Te gebruiken in de Europese Unie, Zwitserland en Noorwegen. Aan de
afbeeldingen kunnen geen rechten worden ontleend.
Installatiegids bladzijde 16
NL
Somfy hereby declares that this product conforms to the essential requirements and other relevant provisions of Directive 1999/5/CE. A declaration of
conformity is available at www.somfy.com/ce. Usable in EU, CH and NO. The images are not contractually binding.
Installation guide page 21
EN
Por la presente, Somfy declara que el producto cumple con los requisitos básicos y demás disposiciones de la directiva 1999/5/CE. Podrá encontrar
una declaración de conformidad en la página web www.somfy.com/ce. Utilizable en UE, CH y NO. Imágenes no contractuales.
Guía de instalación página 26
ES
Pelo presente documento, a Somfy declara que o aparelho está conforme às exigências fundamentais e às outras disposições pertinentes da directiva
1999/5/CE. Uma Declaração de Conformidade encontra-se disponível na Internet em www.somfy.com/ce. Utilizável na UE, Suíça e Noruega. Imagens
não-contratuais.
Guia de instalação página 31
PT
  ( %  , Somfy ' % "" "μμ ' μ! "'! (!  ! (! #! ! ! ! 1999/5/
.  $ "μμ% $!    www.somfy.com/ce. (   # μ(  ,      . 
%!  (& μμ! &μ!.
   36
EL

ilmo 40 WT
1
FR
Copyright © 2009 Somfy SAS. All rights reserved.
1. Introduction 1
2. Sécurité 1
2.1 Généralités 1
2.2 Consignes générales de sécurité 1
2.3 Consignes spécifiques de sécurité 2
3. Installation 2
3.1 Préparation du moteur 2
3.2 Préparation du tube 2
3.3 Assemblage moteur - tube 3
3.4 Montage de l’ensemble tube-moteur 3
3.5 Câblage 3
4. Mise en service 3
5. Utilisation 4
5.1 Montée et descente du volet roulant 4
5.2 Détection des obstacles 4
5.3 Protection contre le gel 4
6. Un problème avec l’ilmo 40 WT ? 4
6.1 Questions et réponses 4
6.2 Retour en configuration d’origine 5
7. Caractéristiques techniques 5
Sommaire
1. Introduction
Le moteur ilmo 40 WT est un moteur sans réglage : un simple branchement permet son utilisation.
Le moteur ilmo 40 WT apprend ses fins de course automatiquement.
Le moteur ilmo 40 WT est conçu pour motoriser les volets roulants équipés de liens rigides et de
butées sélectionnés selon les conditions décrites dans cette notice.
Le moteur ilmo 40 WT se monte indifféremment à droite ou à gauche. Il se commande à partir d’un
point de commande de type inverseur à position fixe ou momentanée.
Le moteur ilmo 40 WT est équipé :
d’une protection contre les obstacles pour protéger le tablier du volet roulant à la descente.- d’une protection contre le gel pour protéger le tablier du volet roulant à la montée.-
2. Sécurité
2.1 Généralités
Avant d’installer et d’utiliser le produit, lire attentivement la notice d’installation.
Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de
l’habitat auquel cette notice est destinée.
Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires
associés.
Cette notice décrit l’installation, la mise en service et le mode d’utilisation de ce produit.
L’installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays
d’installation, et informer ses clients des conditions d’utilisation et de maintenance du produit.
Toute utilisation hors du domaine d’application défini par
Somfy est non conforme. Elle entraînerait, comme tout
irrespect des instructions figurant dans cette notice, l’exclu-
sion de la responsabilité et de la garantie Somfy.

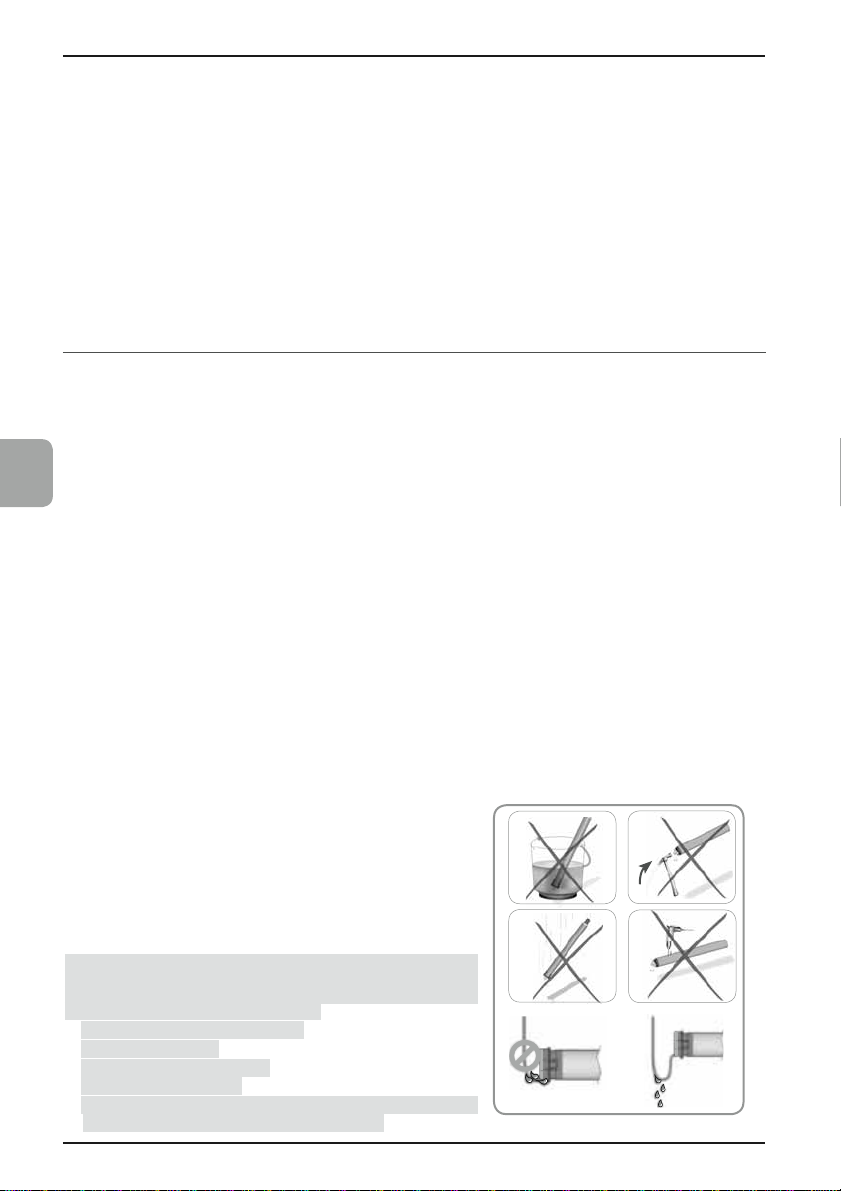

2.2 Consignes générales de sécurité
Les consignes de sécurité à respecter, outre les règles
d’usage, sont décrites dans cette notice et dans le docu-
ment « Consignes de sécurité » qui lui est joint.
Ne jamais immerger le moteur !1) Éviter les chocs !2) Éviter les chutes !3) Ne jamais percer le moteur !4) Toujours faire une boucle sur le câble d’alimentation pour5) éviter la pénétration d’eau dans le moteur !
2
4
5
1
3

Copyright © 2009 Somfy SAS. All rights reserved.
ilmo 40 WT
2
FR

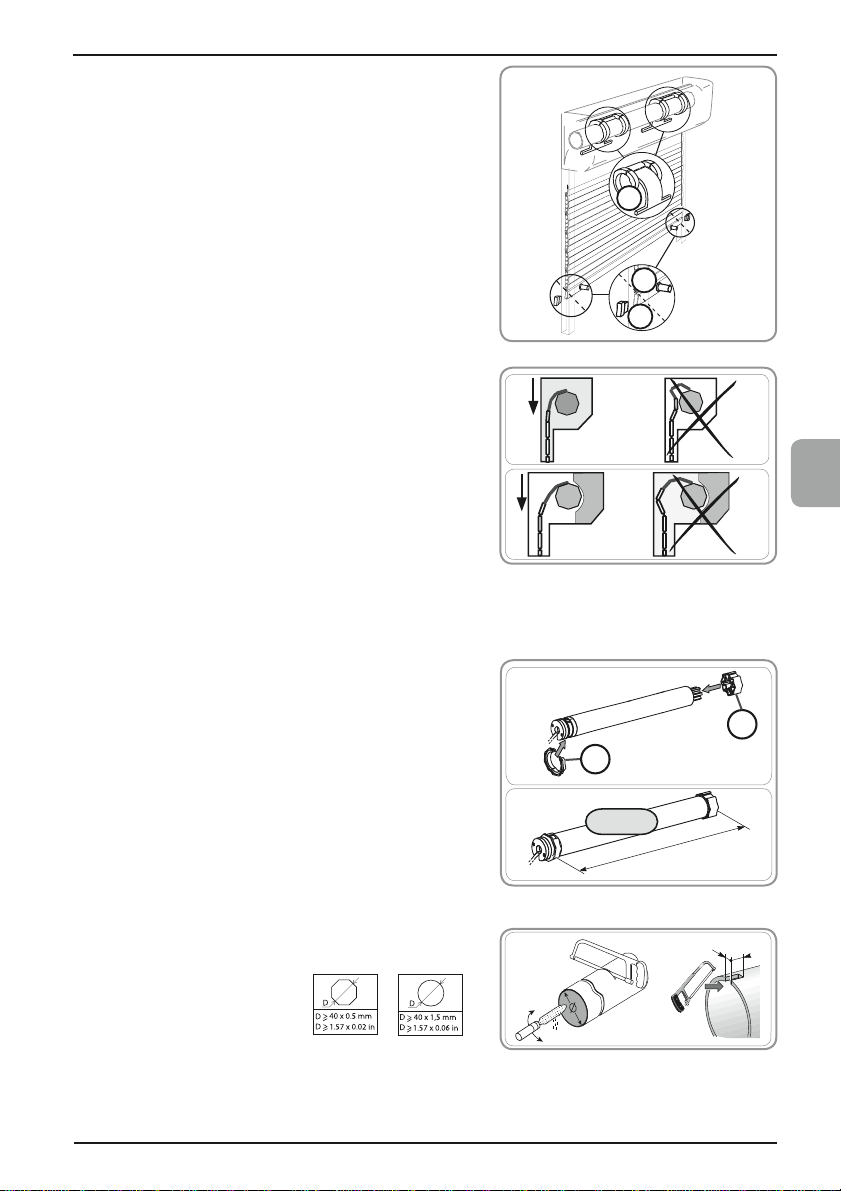

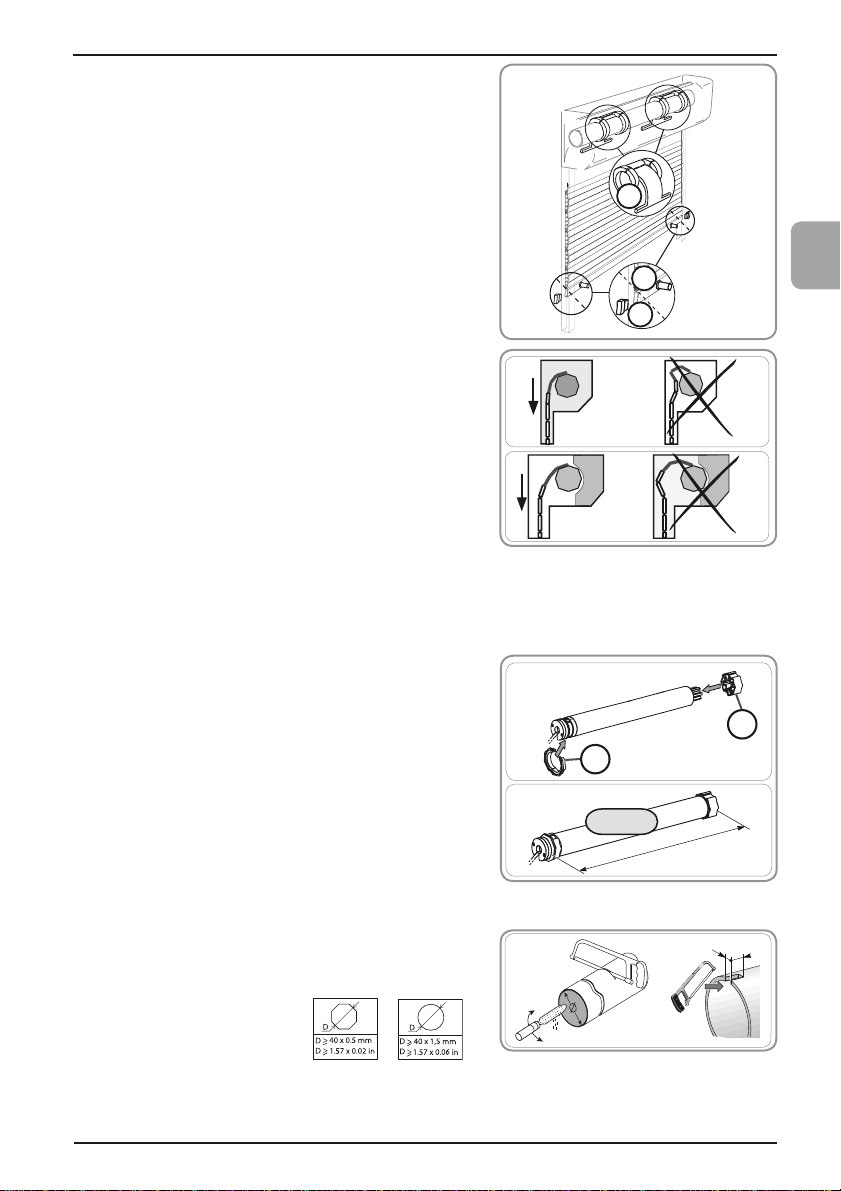

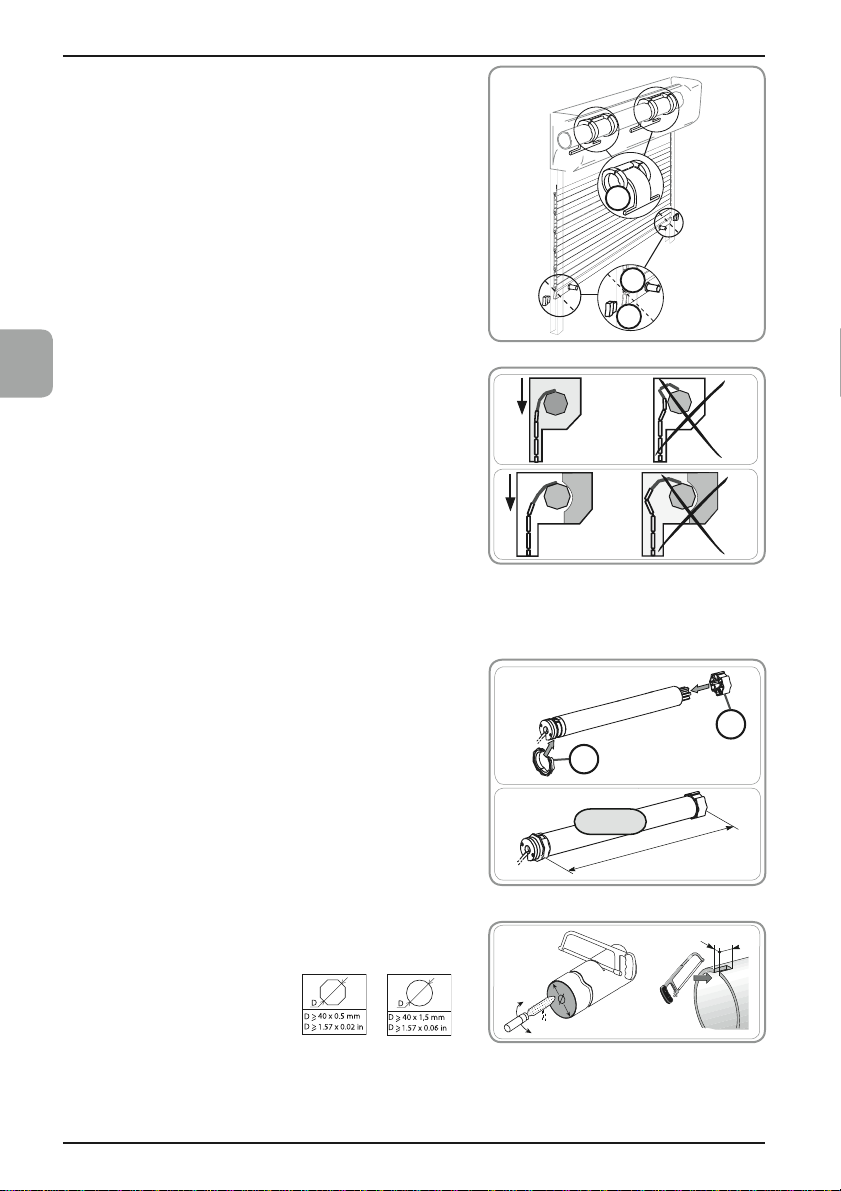

2.3 Consignes spécifiques de sécurité
2.3.1 ilmo 40 WT
Installer un moteur ilmo 40 WT dans un tube d’enroulement
d’épaisseur mini de 0.5 mm dont la face interne est lisse :
pas de présence de soudure, sertissage, pliage, etc... à l’in-
térieur du tube.
2.3.2 Volet roulant
Contrôler la robustesse du volet roulant et de ses
équipements.
Le volet roulant doit être équipé de :
–butéesvisséessurlalamefinale,butéesfixes(A)ouamovi-
bles(B)intégréesdanslescoulisses,d’unelamefinalefaisant
office de butée, liens rigides (C) non vissés dans le tube.
S’assurer que le moteur utilisé est adapté à la taille du volet
roulant afin de ne pas risquer d’endommager le volet roulant
et/ou le produit Somfy.
Remarque : Pour obtenir des renseignements sur la
compatibilité du moteur au volet roulant et aux accessoires,
s’adresser au fabricant de volet roulant ou à Somfy.
2.3.3 Liens rigides
Après avoir fixé le volet roulant sur le tube d’enroule-
ment, s’assurer que, lorsque le volet roulant est en posi-
tion de fin de course basse, le lien rigide est correctement
placé et que la première lame entre dans les coulisses en
position verticale (force F). Si besoin ajuster le nombre
de lames utilisées pour améliorer la position du lien
rigide lorsque le volet roulant est en fin de course basse.
Toujours se reporter aux abaques et aux préconisations de
montage du fabricant de liens rigides pour sélectionner ceux
adaptés au volet roulant utilisé.
Remarque : Utiliser au moins 2 liens rigides pour fixer le volet
roulant au tube d’enroulement.
3. Installation
3.1 Préparation du moteur
Monter la couronne (A) et la roue (B) sur le moteur.1) Mesurer la longueur (L1) entre la base de la tête du2) moteur et l’extrémité de la roue.
3.2 Préparation du tube
Couper le tube d’enroulement à la longueur désirée.1) Ébavurer le tube d’enroulement et éliminer les copeaux.2) Pour les tubes d’enroulement lisses, découper une enco-3) che selon les cotes suivantes :
e = 6 mm (0.24 in)- h = 8 mm (0.31 in)-
B
A
C
1
2
F
F
1
h
e
B
L1=…
2
3
A

ilmo 40 WT
3
FR
Copyright © 2009 Somfy SAS. All rights reserved.

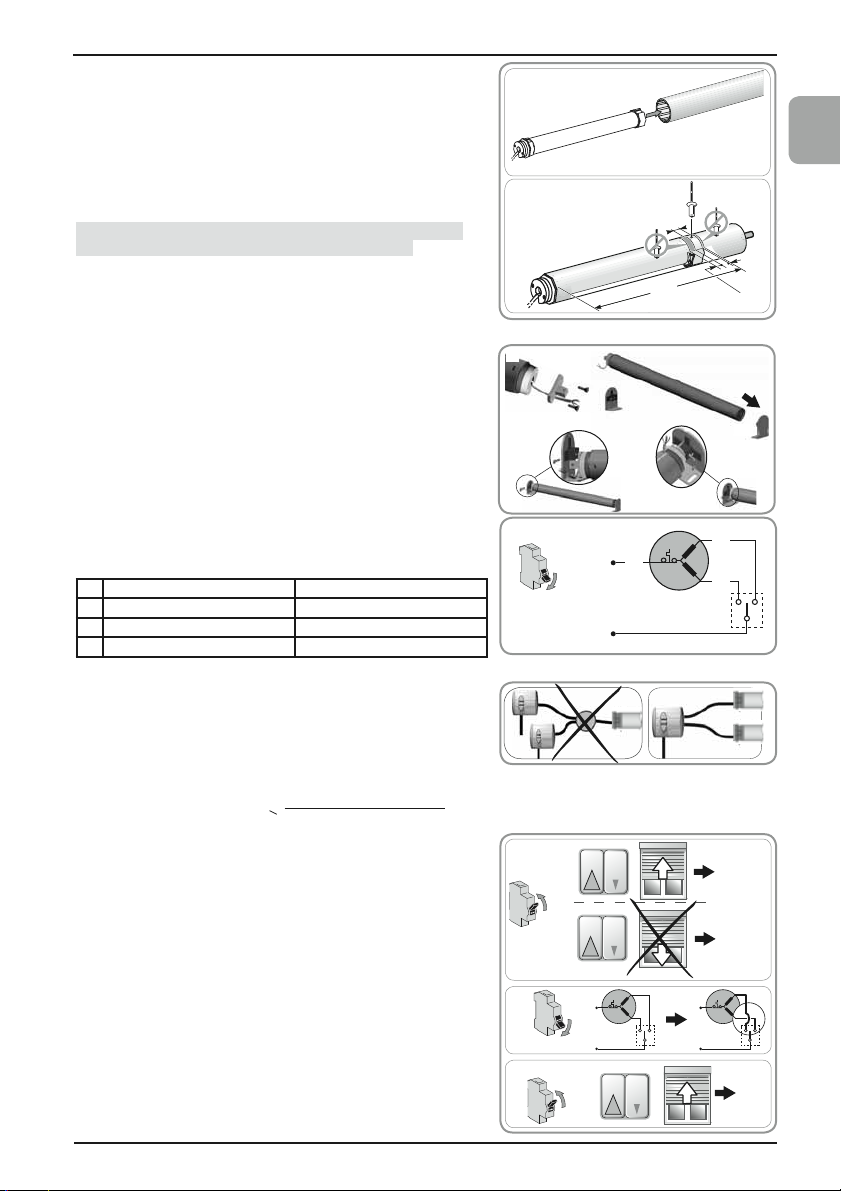

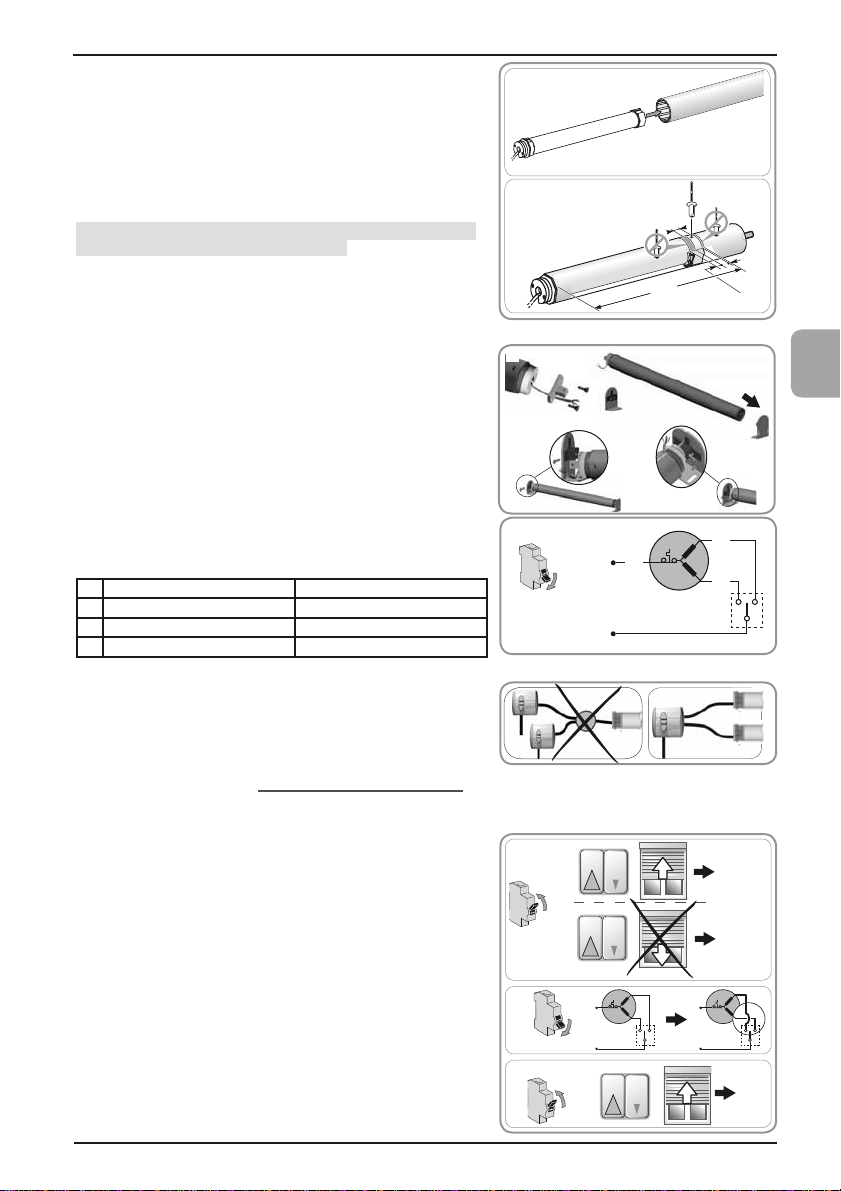

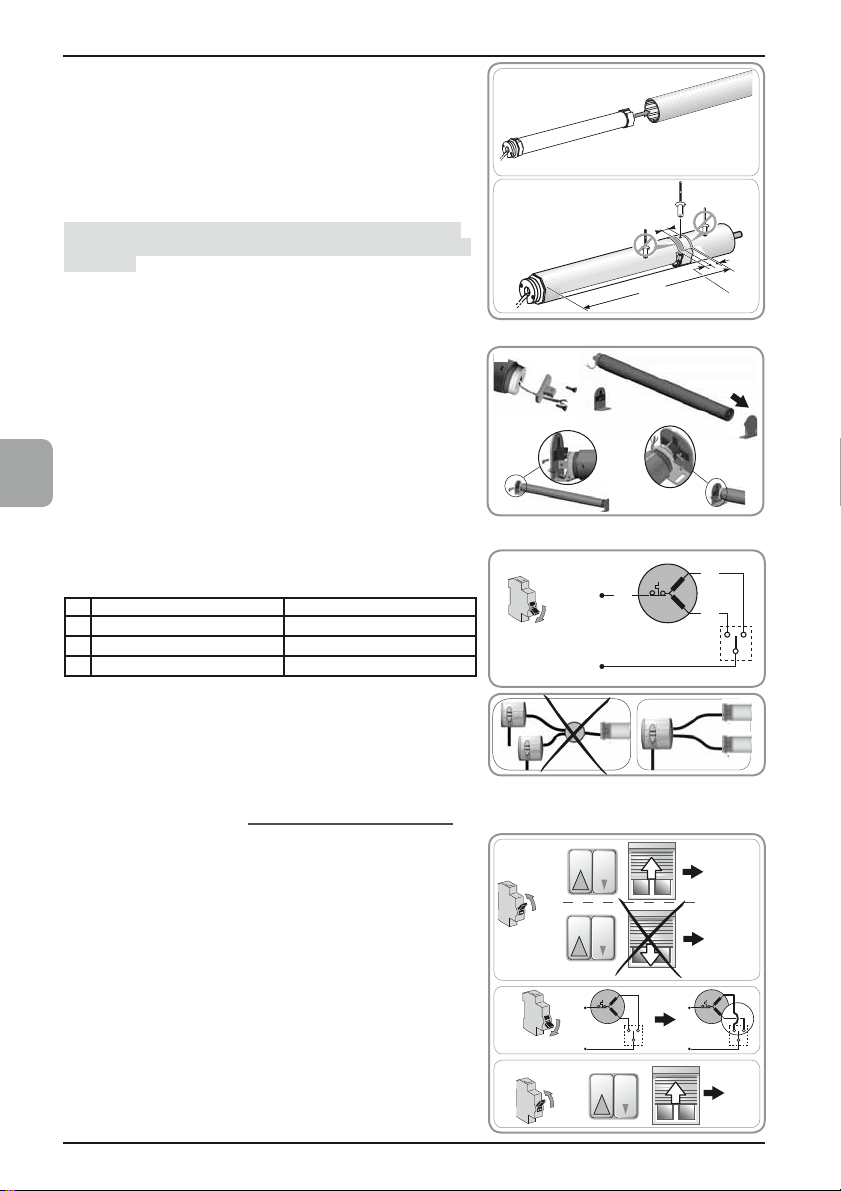

3.3 Assemblage moteur - tube
Glisser le moteur dans le tube d’enroulement.1) Pour les tubes d’enroulement lisses, positionner l’enco-
che découpée sur la couronne.
Fixer le tube d’enroulement sur la roue avec 3 rivets2) pop acier Ø 4 mm placés à :
au moins 5 mm de l’extrémité extérieure de la roue :
L1 - 5, et au plus 15 mm de l’extrémité extérieure de la
roue : L1 - 15
Attention ! Les vis ou les rivets pop ne doivent pas être
fixés sur le moteur mais uniquement sur la roue.
3.4 Montage de l’ensemble tube-moteur
1) Fixer le support (C) sur la tête du moteur avec 2 vis
fournies.
2) Monter et fixer l’ensemble tube-moteur sur le support
embout (D).
3) Fixer le support (C) sur le support-moteur.
3.5 Câblage
- Couper l’alimentation secteur.
Connecter le moteur selon les informations du tableau- ci-dessous :
230 V 50 Hz Câble
a Bleu Neutre (N)
b Marron Phase sens 1
c Noir Phase sens 2
Attention : ne pas brancher plusieurs points de commandes
sur un ilmo 40 WT.
Remarque : il est possible de câbler plusieurs moteurs sur
un même point de commande selon la formule :
4. Mise en service
1)Rétablir le courant.
Appuyer sur le bouton « Montée » du point de- commande :
Si le volet roulant monte, le câblage est correct et lamise en service terminée.
Si le volet roulant descend, passer à l’étapesuivante.
Couper le courant.2)Inverser le fil marron et le fil noir reliés au point de- commande.
Rétablir le courant.3)Appuyer sur le bouton « Montée » pour contrôler le sens- de rotation.
1
2
OFF
L
Na
b
c
1
2
3
ON
ON
OFF
OK
2
L1
15
5
20
C
D
2
1
OK
Nombre de moteurs qui peuvent
être connectés en parallèle <
Pouvoir de coupure du
point de commande (A) x 0,7
consommation du moteur (A)
(voir étiquette moteur)
3

Copyright © 2009 Somfy SAS. All rights reserved.
ilmo 40 WT
4
FR

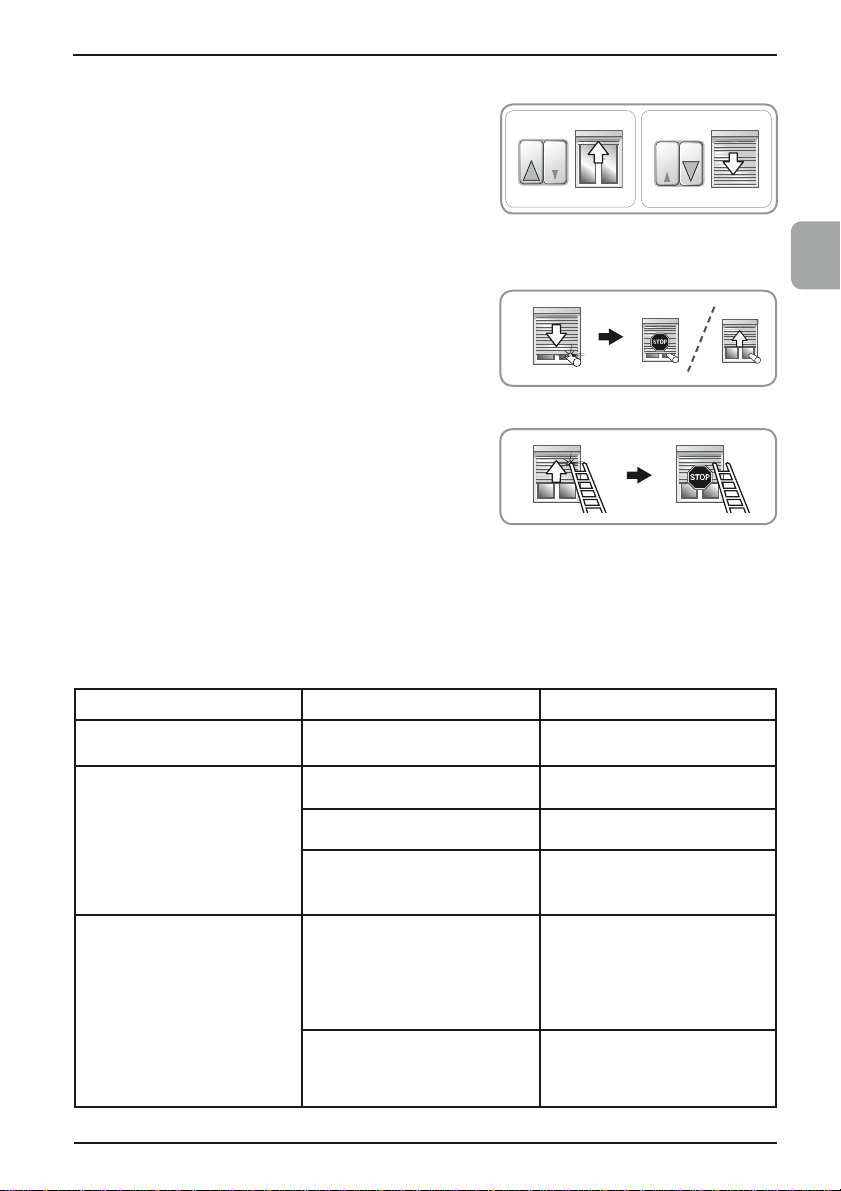

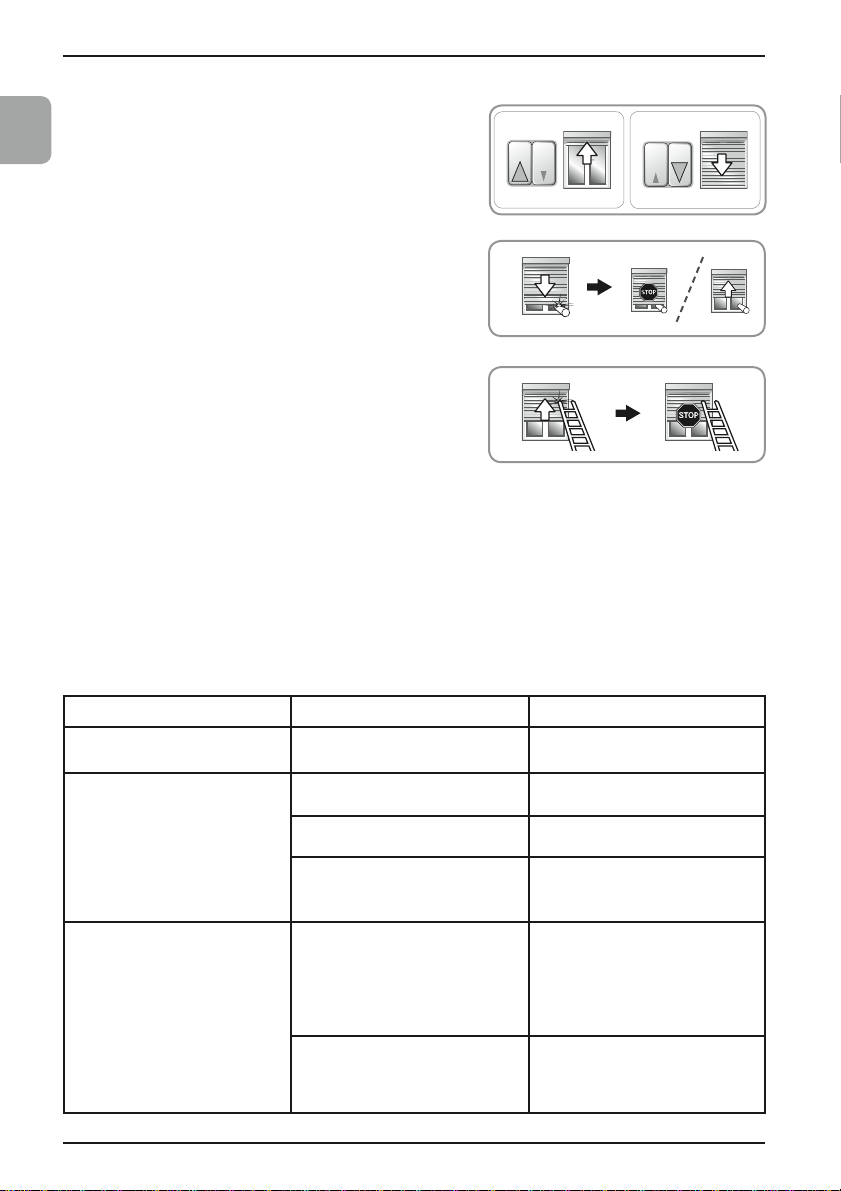

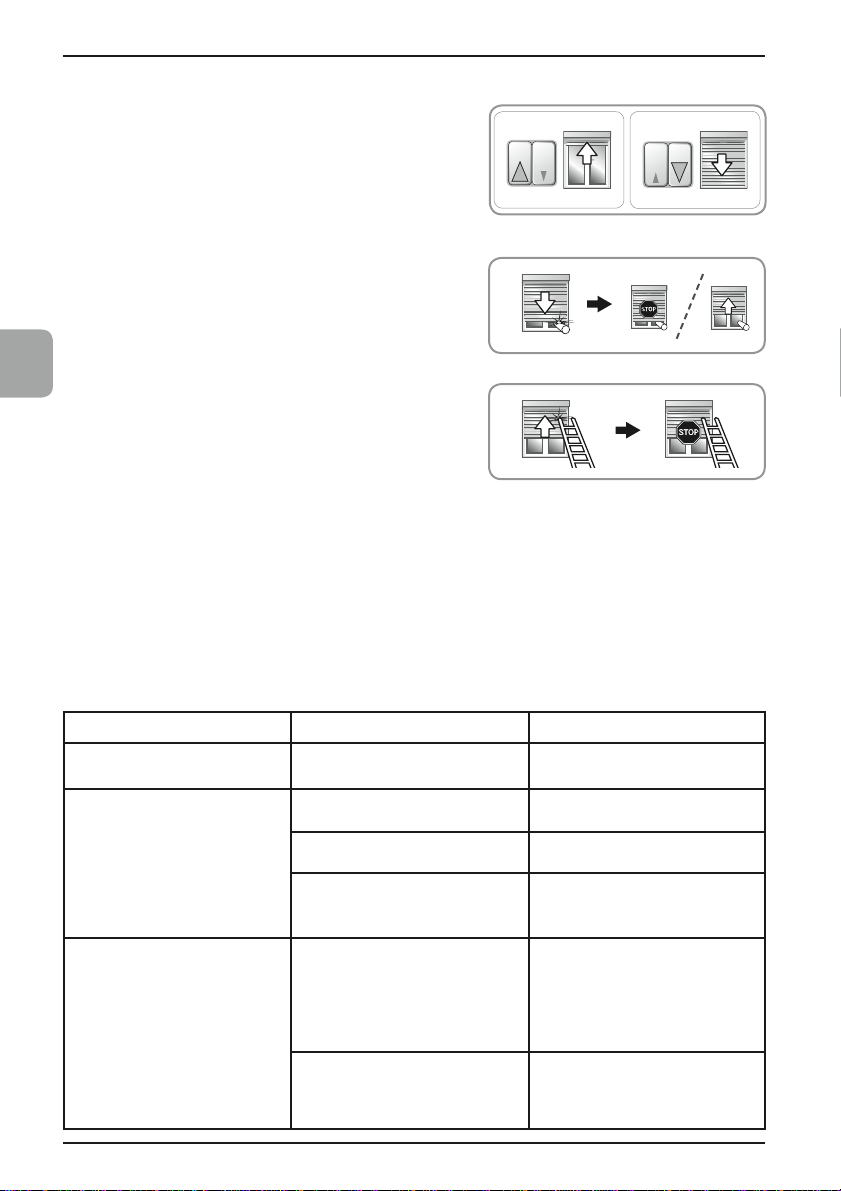

5. Utilisation
5.1 Montée et descente du volet roulant
1)Appuyer sur le bouton « Montée » :
Le volet roulant monte et s’arrête en butée hautesans avoir besoin de faire de réglage.
Appuyer sur le bouton « Descente » :2) Le volet roulant descend et s’arrête en butée bassesans avoir besoin de faire de réglage.
5.2 Détection des obstacles
La détection automatique des obstacles permet de protéger
le tablier du volet roulant et de dégager les obstacles :
- Si le tablier du volet roulant rencontre un obstacle à la
descente, le volet roulant s’arrête automatiquement :
Appuyer sur le bouton Montée pour débloquer le
volet roulant.
- Si le tablier du volet roulant rencontre un obstacle à la
montée, le volet roulant s’arrête automatiquement.:
Appuyer sur le bouton Descente pour débloquer le
volet roulant.
5.3 Protection contre le gel
La protection contre le gel fonctionne comme la détection
des obstacles :
Si le moteur détecte une résistance, il ne se met pas en- marche pour protéger le tablier du volet roulant :
Le volet roulant reste en position initiale.
6. Un problème avec l’ilmo 40 WT ?
6.1 Questions et réponses
Problèmes Causes possibles Solutions
Le volet roulant tourne dans le
mauvais sens. Le câblage est incorrect. Contrôler le câblage et le modi- fier si besoin.
Le volet roulant ne fonctionne
pas. Le câblage est incorrect. Contrôler le câblage et le modi- fier si besoin.
Le moteur est au thermique. Attendre que le moteur
refroidisse.
Le point de commande n’est pas
compatible. Contrôler la compatibilité et remplacer le point de commande
si besoin.
Le volet roulant s’arrête trop tôt. Le volant roulant subit des
frottements lors de ses déplace-
ments : frottement au niveau des
coulisses, du coffre, interférence
entre le tube d’enroulement et le
moteur, etc.
Contrôler l’installation du volet
roulant et corriger les éventuels
frottements.
Si le problème persiste, remettre
le moteur en configuration
d’origine.
Le moteur a été installé dans un
nouveau volet roulant. Remettre le moteur en confi- guration d’origine, voir chapi-
tre «Retour en configuration
d’origine ».
12

ilmo 40 WT
5
FR
Copyright © 2009 Somfy SAS. All rights reserved.
Problèmes Causes possibles Solutions
Le volet roulant ne s’arrête pas
en fin de course basse. Les fixations utilisées ne sont pas adaptées. Contrôler que le volet roulant est fixé au tube d’enroulement avec
des liens rigides.
Le volet roulant ne s’arrête pas
en fin de course haute. Le système de blocage du volet roulant en position haute n’est
pas adapté.
Contrôler que le volet roulant est
équipé de butées vissées sur la
lame finale, de butées fixes ou
amovibles intégrées dans les
coulisses ou d’une lame finale
faisant office de butée.
6.2 Retour en configuration d’origine
6.2.1 Avec le point de commande relié au volet roulant
Remarque : Suivre rigoureusement chacune des 4 étapes
de la procédure afin de réussir le retour en configuration
d’origine.
Mettre le volet roulant à mi-hauteur.1) Remarque : Répéter l’étape suivante 3 fois de suite2) Appuyer sur le bouton Montée jusqu’à ce que le volet- roulant bouge. Relâcher immédiatement le bouton.
Remarque : Répéter l’étape suivante 2 fois de suite3) Appuyer sur le bouton Descente jusqu’à ce que le volet- roulant bouge. Relâcher immédiatement le bouton.
Appuyer de nouveau sur le bouton Descente jusqu’à ce4) que le volet roulant effectue 2 mouvements successifs
dans le même sens.
Le moteur est réinitialisé en configuration d’origine.Reprendre la mise en service.
6.2.2 Avec le câble de réglage pour moteur électroni-
que filaire
- Appuyer en même temps sur les boutons Montée et
Descente du câble de réglage jusqu’à ce que le volet
roulant effectue un premier puis un second va-et-vient.
Le moteur est de nouveau en configuration d’origine.Reprendre la mise en service. 7s
7. Caractéristiques techniques
Alimentation 230V/50 Hz ~
Température d’utilisation - 20 °C à + 70 °C
Indice de protection IP 44
Classe d’utilisation II
1 2
x 3
3 4
x 2

ilmo 40 WT
6
DE
Copyright © 2009 Somfy SAS. All rights reserved.
1. Einleitung 6
2. Sicherheitshinweise 6
2.1 Allgemeines 6
2.2 Allgemeine Sicherheitshinweise 6
2.3 Spezifische Sicherheitshinweise 7
3. Installation 7
3.1 Vorbereitung desAntriebs 7
3.2 Vorbereitung der Welle 7
3.3 Zusammenbau von Antrieb und Welle 8
3.4 Einbau der Einheit Welle-Antrieb 8
3.5 Verkabelung 8
4. Inbetriebnahme 8
5. Bedienung 9
5.1 Rollladen auf- und abfahren 9
5.2 Hinderniserkennung 9
5.3 Festfrierschutz 9
6. Ein Problem mit dem ilmo 40 WT? 9
6.1 Fragen und Antworten 9
6.2 Zurücksetzen auf Werkseinstellung 10
7. Technische Daten 10
Inhalt
1. Einleitung
DerAntrieb ilmo 40 WT bedarf keiner Einstellungen: Er ist nach demAnschließen sofort betriebsbereit. Die
Endlageneinstellung des ilmo 40 WT erfolgen automatisch.
Der Antrieb ilmo 40 S WT wurde zum Antrieb von Rollläden mit festen Wellenverbindern und Stoppern,
unter den in der vorliegenden Anleitung beschriebenen Einsatzbedingungen, entwickelt.
DerAntrieb ilmo 40 S WT kann sowohl rechts als auch links montiert werden. Er wird mit einem verriegelten
Schalter oder Taster angesteuert.
Der Antrieb ilmo 40 WT verfügt über:
eine Hinderniserkennung, die im Falle von Hindernissen Beschädigungen des Rollladenpanzers beim
- Herunterfahren verhindert.
einem Festfrierschutz, der beim Festfrieren des Rollladens Beschädigungen des Rollladenpanzers beim
- Hochfahren verhindert.
2. Sicherheitshinweise
2.1 Allgemeines
Lesen Sie vor der Montage und Nutzung des Produktes diese Montageanleitung sorgfältig durch.
Dieses·Somfy-Produkt muss von einer fachlich qualifizierten Person installiert werden, für die diese
Anleitung bestimmt ist.
Vor der Montage muss die Kompatibilität dieses Produkts mit den dazugehörigen Ausrüstungs und
Zubehörteilen geprüft werden.
Diese Anleitung beschreibt die Installation, die Inbetriebnahme und die Bedienung dieses Produkts.
Die fachlich qualifizierte Person muss außerdem alle im Installationsland geltenden Normen und Gesetze
befolgen, und ihre Kunden über die Bedienungs und Wartungsbedingungen des Produkts informieren.
Jede Verwendung, die nicht dem von Somfy bestimmten
Anwendungsbereichentspricht,giltalsnichtbestimmungsgemäß.
Im Falle einer nicht bestimmungsgemäßen Verwendung, wie
auch bei Nicht-Befolgung der Hinweise in dieser Anleitung,
entfällt die Haftung und Gewährleistungspflicht von Somfy.
2.2 Allgemeine Sicherheitshinweise
Die zu beachtenden Sicherheitshinweise sind, neben den
Bedienungshinweisen, in dieserAnleitung sowie im beigefügten
Dokument “Sicherheitshinweise“ enthalten.
Den Antrieb nie in Flüssigkeit tauchen!1) Stöße vermeiden!2) Das Rohrmodul nie fallen lassen!3) Den Antrieb nie anbohren!4) Eine Schleife im Versorgungskabel vorsehen, um das5) Eindringen von Wasser in denAntrieb zu vermeiden!
2
4
5
1
3

ilmo 40 WT
7
DE
Copyright © 2009 Somfy SAS. All rights reserved.
2.3 Spezifische Sicherheitshinweise
2.3.1 ilmo 40 WT
Montieren Sie denAntrieb ilmo 40 WT in eine Rolladenwelle mit
einer Mindeststärke von 0,5 mm und einer glatten Innenfläche:
Es darf keine Schweißnaht, Bördelung, Falz, usw. im Rohr
vorhanden sein.
2.3.2 Rollladen
Die Belastbarkeit des Rolllädens und dessen Zubehörs
überprüfen.
Der Rollladen muss mit folgenden Komponenten ausgestattet
sein:
– verschraubte Stopper an der Endleiste, feste (A)
bzw. abnehmbare (B) Stopper in der Führungsschiene,
Endleiste, die als Stopper fungiert, feste, nicht
mit dem Rohr verschraubte Wellenverbinder (C).
Stellen Sie sicher, dass der Antrieb für die Rollladengröße
geeignet ist, um eine Beschädigung des Rollladens und/oder
des Somfy-Produktes zu vermeiden.
Hinweis: Für weitere Informationen zur Kompatibilität des
Antriebs mit dem Rollladen und dessen Zubehör, wenden Sie
sich an den Rollladen-Hersteller oder an Somfy.
2.3.3 Feste Wellenverbinder
Stellen Sie nach dem Befestigen des Rollladens an der Welle
sicher, dass, wenn sich der Rollladen in der unteren Endlage
befindet,derfesteWellenverbinderbzw.dieHochschiebesicherung
korrekt platziert ist, und dass der erste Stab senkrecht in die
Führungsschieneneinläuft(KraftF).VerändernSiegegebenenfalls
die Anzahl der verwendeten Stäbe, um die Stellung der
Hochschiebesicherung bzw. des festen Wellenverbinders zu
korrigieren,wennsichderRollladeninderunterenEndlagebefindet.
ZiehenSiedieTabellenundMontageempfehlungendesHerstellers
der festen Wellenverbinder bzw. der Hochschiebesicherungen
zurate, um die für den jeweiligen Rollladen geeigneten Teile
auszuwählen.
Hinweis: Verwenden Sie mindestens 2 feste Wellenverbinder, um
den Rollladenpanzer an der Rollladenwelle zu befestigen.
3. Installation
3.1 Vorbereitung des Antriebs
Montieren Sie den Adapter (A) und den Mitnehmer (B) an1) den Antrieb.
Messen Sie die Länge (L1) zwischen der Antriebskopfplatte
2) und dem äußeren Rand des Mitnehmers.
3.2 Vorbereitung der Welle
Schneiden Sie die Welle auf die Länge zu.1) Entgraten Sie die Welle und entfernen Sie die Späne.2) Versehen Sie die Präzisionsrohre, unter Berücksichtigung3) folgender Maße, mit einerAusklinkung:
e = 6 mm (0.24 in)
- h = 8 mm (0.31 in)-
B
A
C
1
2
F
F
1
h
e
B
L1=…
2
3
A

ilmo 40 WT
8
DE
Copyright © 2009 Somfy SAS. All rights reserved.
3.3 Zusammenbau von Antrieb und Welle
Führen Sie den Antrieb in die Welle ein.Positionieren Sie1) -bei Präzisionsrohren- die Ausklinkung auf dem Adapter.
Fixieren Sie die Welle mit 3 Blindnieten Ø 4 mm am
2) Mitnehmer, und zwar:
in einem Abstand von mind. 5 mm vom äußeren Rand des
Mitnehmers:
L1 - 5, und in einem Abstand von max. 15 mm vom
äußeren Rand des Mitnehmers: L1 - 15
Achtung! Die Schrauben bzw. Blindnieten dürfen nur am
Mitnehmer angebracht werden, nicht am Antrieb.
3.4 Einbau der Einheit Welle-Antrieb
1) Befestigen Sie das Lager (C) mit Hilfe der beiden
mitgelieferten Schrauben amAntriebskopf.
2) Bringen Sie die Einheit Welle-Antrieb am Gegenlager (D)
an.
3) Befestigen Sie das Lager (C) amAntriebslager.
3.5 Verkabelung
- Unterbrechen Sie die Spannungsversorgung.
Schließen Sie den Antrieb gemäß den Angaben in unten
- stehender Tabelle an:
230 V 50 Hz Kabel
a Blau Neutralleiter (N)
b Braun Phase Drehrichtung 1
c Schwarz Phase Drehrichtung 2
Achtung: Niemals mehrere Bedieneinheiten an einen ilmo
40 WT anschließen.
Hinweis: Es können mehrereAntriebe gemäß folgenden
Schema an eine Bedieneinheit angeschlossen werden:
4. Inbetriebnahme
1)Schalten Sie die Spannungsversorgung wieder ein.
Drücken Sie die AUF-Taste der Bedieneinheit:
- Bewegt sich der Rollladen aufwärts, ist dieInbetriebnahme beendet.
Bewegt sich der Rollladen abwärts, gehen Sie bitte wie
folgt vor.
Schalten Sie die Spannungsversorgung aus.
2)Vertauschen Sie das braune und das schwarze Kabel an- der Bedieneinheit.
Schalten Sie die Spannungsversorgung wieder ein.
3)Drücken Sie auf die AUF-Taste, um die Drehrichtung zu- überprüfen.
1
2
AUS
L
Na
b
c
Anzahl Antriebe in
Parallelschaltung 
Gemeinsame
Sicherungsstärke (A) x 0,7
Stromverbrauch pro Antrieb (A)
(siehe Datenblatt Antrieb)
1
2
3
EIN
EIN
AUS
OK
2
L1
15
5
20
C
D
2
1
3
OK

ilmo 40 WT
9
DE
Copyright © 2009 Somfy SAS. All rights reserved.
5. Bedienung
5.1 Rollladen auf- und abfahren
1) Drücken Sie die AUF-Taste:
Der Rollladen fährt hoch und bleibt bei Erreichen der
oberen Endlage stehen, ohne dass eine Einstellung
nötig ist.
Drücken Sie die AB-Taste:
2) Der Rollladen fährt runter und bleibt bei Erreichen derunteren Endlage stehen, ohne dass eine Einstellung
nötig ist.
5.2 Hinderniserkennung
Die automatische Hinderniserkennung schützt den
Rollladenpanzer vor Schäden und ermöglicht das Entfernen
der Hindernisse:
- Falls der Rollladenpanzer bei der Abwärtsbewegung auf ein
Hindernis trifft, stoppt der Behang automatisch:
Drücken Sie die AUF-Taste, um den Rollladen

in die entgegengesetzte Richtung zu fahren.
Das Hindernis wird freigegeben und kann entfernt werden.
- Falls der Rollladenpanzer bei der Aufwärtsbewegung auf ein
Hindernis trifft, stoppt der Behang automatisch:
Drücken Sie auf die AB-Taste, um den Rollladen zu

entsperren.
5.3 Festfrierschutz
Der Festfrierschutz funktioniert wie die Hinderniserkennung:
Erkennt der Antrieb einen Widerstand, setzt er sich nicht in
- Bewegung, um eine Beschädigungen des Rollladenpanzers
zu vermeiden:
Der Rollladen verbleibt in seiner ursprünglichen

Position.
6. Ein Problem mit dem ilmo 40 WT?
6.1 Fragen und Antworten
Störungen Mögliche Ursachen Lösungen
Der Rollladen bewegt sich in
die falsche Richtung. Die Verkabelung ist fehlerhaft. Die Verkabelung überprüfen und ggf. ändern.
Der Rollladen funktioniert nicht. Die Verkabelung ist fehlerhaft. Die Verkabelung überprüfen und
ggf. ändern.
Der Überhitzungsschutz ist aktiv. Warten, bis derAntrieb abgekühlt
ist.
Der Funksender ist nicht
kompatibel. Die Kompatibilität überprüfen und den Funksender ggf.
austauschen.
Der Rollladen hält zu früh an. Während der Bewegungen
unterliegt der Rollladen mehreren
Reibungen: Reibungen an den
Führungsschienen, am Kasten,
und Reibungen zwischen der
Rolladenwelle und dem Antrieb
usw.
Kontrollieren Sie die Montage
des Rollladens und korrigieren
Sie eventuelle Reibstellen.
Falls der Fehler weiter
besteht, den Antrieb auf die
Werkeinstellungen zurück
setzen.
Der Antrieb wurde in einen neuen
Rollladen eingebaut. Setzen Sie den Antrieb auf die Werkeinstellungen zurück,
siehe Kapitel "Zurücksetzen auf
Werkseinstellung".
12

ilmo 40 WT
10
DE
Copyright © 2009 Somfy SAS. All rights reserved.
Störungen Mögliche Ursachen Lösungen
Der Rollladen hält nicht in der
unteren Endlage an. Die verwendeten Befestigungen sind nicht geeignet. Kontrollieren Sie, ob der Rollladen mittels festen
Wellenverbindern oder
Hochschiebesicherungen an der
Welle befestigt ist.
Der Rollladen hält nicht in der
oberen Endlage an. Das Verriegelungssystem des Rollladens in der oberen Endlage
ist nicht geeignet.
Kontrollieren Sie, ob an der
Endleiste verschraubte Stopper,
feste bzw. abnehmbare Stopper
in der Führungsschiene oder
eine Endleiste, die als Stopper
fungiert, vorhanden sind.
6.2 Zurücksetzen auf Werkseinstellung
6.2.1 Mit dem Rolladen verbundene Bedieneinheit
Hinweis: Befolgen Sie unbedingt jeden einzelnen der 4
nachfolgend beschriebenen Schritte, um das Zurücksetzen auf
Werkseinstellung mit Erfolg durchführen zu können.
Bewegen Sie den Rollladen, bis er auf halber Höhe ist.
1) Hinweis: Wiederholden Sie den Schritt 3-mal hintereinander2) Drücken Sie auf die AUF-Taste, bis sich der Rollladen in- Bewegung setzt. Lassen Sie anschließend die Taste sofort
wieder los.
Hinweis: Wiederholden Sie den Schritt 2-mal hintereinander
3) Drücken Sie die AB-Taste, bis sich der Rollladen in- Bewegung setzt. Lassen Sie anschließend dieTaste sofort
wieder los.
Drücken Sie erneut auf die AB-Taste, bis der Rollladen 2
4) aufeinander folgende Bewegungen in die gleiche Richtung
durchführt.
Der Antrieb ist auf Werkseinstellung zurück gesetzt.
Führen Sie die Inbetriebnahme erneut durch.
6.2.2 Mit Einstellkabel für einen drahtgebundenen
elektronischen Antrieb
- Drücken Sie gleichzeitig auf die Tasten AUF/AB des
Einstellkabels, bis der Rollladen erst eine und dann noch
eine zweite Auf-/Ab-Bewegung durchführt.
DerAntrieb ist nun auf Werkseinstellung zurück gesetzt.
Führen Sie die Inbetriebnahme erneut durch. 7s
7. Technische Daten
Betriebsspannung 230V/50 Hz ~
Temperaturbereich - 20 °C bis + 70 °C
Schutzart IP 44
Temperaturbereich II
1 2
x 3
3 4
x 2

ilmo 40 WT
11
IT
Copyright © 2009 Somfy SAS. All rights reserved.
1. Introduzione 11
2. Avvertenze 11
2.1 Informazioni generiche 11
2.2 Istruzioni generali di sicurezza 11
2.3 Istruzioni specifiche di sicurezza 12
3. Installazione 12
3.1 Preparazione del motore 12
3.2 Preparazione del tubo 12
3.3 Assemblaggio asse motorizzato 13
3.4 Montaggio dell'asse motorizzato 13
3.5 Cablaggio 13
4. Messa in servizio 13
5. Utilizzo 14
5.1 Salita e discesa della tapparella 14
5.2 Rilevamento degli ostacoli 14
5.3 Protezione contro il gelo 14
6. Problemi con il motore ilmo
40 WT? 14
6.1 Domande e risposte 14
6.2
Ripristino della configurazione originale 15
7. Caratteristiche tecniche 15
Indice
1. Introduzione
Il motore ilmo 40 WT è un motore senza regolazione: un semplice collegamento ne permette
l'utilizzo. Il motore ilmo 40 WT apprende i suoi finecorsa in modo automatico.
Il motore ilmo 40 WT è progettato per motorizzare le tapparelle dotate di cintini rigidi e stopper
selezionati secondo le condizioni di utilizzo descritte di seguito.
Il motore ilmo 40 WT può essere montato indifferentemente a destra o a sinistra. Può essere pilotato
da un invertitore a posizione fissa o momentanea.
Il motore ilmo 40 WT è equipaggiato con:
una protezione contro gli ostacoli, per proteggere il telo della tapparella durante la discesa.- una protezione contro il gelo, per proteggere il telo della tapparella durante la salita.-
2. Avvertenze
2.1 Informazioni generiche
Prima di installare e di utilizzare il prodotto, leggere attentamente la Guida all'installazione.
Questo prodotto Somfy deve essere installato da un tecnico specializzato nella motorizzazione e
nell'automazione di apparecchiature residenziali, al quale questa guida è destinata.
Prima di procedere all'installazione, verificare la compatibilità di questo prodotto con le
apparecchiature e gli accessori installati.
Questa guida descrive l’installazione, la messa in opera e la modalità di utilizzo del prodotto.
L’installatore è tenuto a rispettare le normative e la legislazione in vigore nel paese nel quale viene
effettuata l’installazione e deve informare i suoi clienti sulle condizioni di utilizzo e di manutenzione
del prodotto.
Non utilizzare per scopi diversi dal campo di applicazione
dichiarato da Somfy. Ciò comporta, così come il mancato
rispetto delle istruzioni riportate nel presente manuale, l'an-
nullamento della responsabilità e della garanzia Somfy.
2.2 Istruzioni generali di sicurezza
Le istruzioni di sicurezza da rispettare, oltre alle regole
d'uso, sono descritte nel presente manuale e nel
documento «Istruzioni di sicurezza» allegato.
Non immergere mai il motore in un liquido!1) Evitare gli urti!2) Evitare che cada!3) Non forare mai il motore!4) Per evitare infiltrazioni d'acqua all'interno del motore5) posizionare il cavo di alimentazione come indicato in
figura!
2
4
5
1
3

ilmo 40 WT
12
IT
Copyright © 2009 Somfy SAS. All rights reserved.
2.3 Istruzioni specifiche di sicurezza
2.3.1 ilmo 40 WT
Installare il motore ilmo 40 WT in un rullo con uno spessore
minimo di 0,5mm e con la superficie interna liscia:
senza saldature, pieghe, bave, etc. all'interno del tubo.
2.3.2 Tapparella
Controllare la robustezza della tapparella e dei relativi
equipaggiamenti.
La tapparella deve essere equipaggiata con:
– stopper avvitati sulla stecca finale, fissi (A) o
rimovibili (B) integrati nelle guide o di una stecca finale che
funge da finecorsa, cintini rigidi (C) non avvitati sul tubo.
Accertarsi che il motore utilizzato sia adatto alle dimensioni
della tapparella per evitare di danneggiare la tapparella e/o
il prodotto Somfy.
Nota: Per ottenere informazioni sulla compatibilità del
motore rispetto alla tapparella e agli accessori, rivolgersi al
costruttore della tapparella o a Somfy.
2.3.3 Cintini rigidi
Dopo aver fissato la tapparella sul tubo di avvolgimento,
controllare che, quando la tapparella si trova in posizione
di finecorsa inferiore, il cintino rigido sia posizionato
correttamente e che la prima stecca entri nella guida in
posizione verticale (forza F). Se necessario
modificare il numero di stecche per migliorare
la posizione del blocco cintino rigido quando la
tapparella si trova in posizione di finecorsa inferiore.
Fare sempre riferimento agli abaci di dimensionamento del
produttore dei cintini rigidi per scegliere quelli più adatti alla
tapparella utilizzata.
Nota: Utilizzare almeno 2 cintini rigidi per fissare la tapparella
al tubo di avvolgimento.
3. Installazione
3.1 Preparazione del motore
Montare la corona (A) e la ruota (B) sul motore.1) Misurare la lunghezza (L1) tra la base della testa del2) motore e l'estremità della ruota.
3.2 Preparazione del tubo
Tagliare il tubo di avvolgimento alla lunghezza1) desiderata.
Sbavare il tubo di avvolgimento ed eliminare i trucioli.2) Per i tubi di avvolgimento lisci, praticare una tacca3) rispettando le misure indicate:
e = 6 mm (0.24 in)- h = 8 mm (0.31 in)-
B
A
C
1
2
F
F
1
h
e
B
L1=…
2
3
A

ilmo 40 WT
13
IT
Copyright © 2009 Somfy SAS. All rights reserved.
3.3 Assemblaggio asse motorizzato
Inserire il motore nel tubo di avvolgimento.1) Per i tubi di avvolgimento lisci, posizionare la
scanalatura tagliata sulla corona.
Fissare il tubo di avvolgimento sulla ruota con 3 rivetti in2) acciaio Ø 4 mm posizionati a:
ad almeno 5 mm dall'estremità esterna della ruota: L1
- 5, e a non più di 15 mm dall'estremità esterna della
ruota: L1 - 15
Attenzione! Le viti o i rivetti non devono essere fissati sul
motore ma esclusivamente sulla ruota.
3.4 Montaggio dell'asse motorizzato
1) Fissare il supporto (C) sulla testa del motore tramite le 2 viti
in dotazione.
2) Montare e fissare l'asse motorizzato sul supporto calotta
(D).
3) Fissare il supporto (C) sul supporto motore.
3.5 Cablaggio
- Disinserire l’alimentazione di rete.
Collegare il motore come indicato nella tabella riportata- in basso:230 V 50 Hz Cavo
aBlu Neutro (N)
b Marrone Fase rotazione 1
c Nero Fase rotazione 2
Attenzione: non collegare più punti di comando ad un
motore ilmo 40 WT.
Nota: è possibile collegare più motori ad un unico punto di
comando rispettando la seguente formula:
4. Messa in servizio
1)Reinserire la corrente.
Premere il pulsante «Salita» dal punto di comando:- Se la tapparella sale, il cablaggio è corretto e lamessa in funzione è terminata.
Se la tapparella scende, passare alla fasesuccessiva.
Togliere tensione.2)Invertire il cavo marrone e il cavo nero collegati al punto- di comando.
Reinserire la corrente.3)Premere il pulsante «Salita» per controllare il senso di- rotazione.
1
2
OFF
L
Na
b
c
1
2
3
ON
ON
OFF
OK
2
L1
15
5
20
C
D
2
1
OK
3
Numero di motori
che possono essere
collegati in parallelo 
Potere di interruzione del
trasmettirore (A) x 0,7
consumo del motore (A)
(vedere etichetta motore)

ilmo 40 WT
14
IT
Copyright © 2009 Somfy SAS. All rights reserved.
5. Utilizzo
5.1 Salita e discesa della tapparella
1) Premere il pulsante «Salita»:
La tapparella sale e si arresta al finecorsa superioresenza necessità di effettuare regolazioni.
Premere il pulsante «Discesa»:2) La tapparella scende e si arresta al finecorsainferiore senza necessità di effettuare regolazioni.
5.2 Rilevamento degli ostacoli
Il rilevamento automatico degli ostacoli permette di
proteggere il telo della tapparella e di rimuovere gli
eventuali ostacoli presenti:
- Se il telo della tapparella incontra un ostacolo durante la
discesa, la tapparella si arresta automaticamente:
Premere il pulsante Salita per sbloccare la
tapparella.
- Se il telo della tapparella incontra un ostacolo durante la
salita, la tapparella si arresta automaticamente.
Premere il pulsante Discesa per sbloccare la
tapparella.
5.3 Protezione contro il gelo
La protezione contro il gelo funziona come il rilevamento
degli ostacoli:
Se il motore rileva una resistenza, non entra in funzione,- al fine di proteggere il telo della tapparella:
la tapparella resta nella posizione iniziale.
6. Problemi con il motore ilmo 40 WT?
6.1 Domande e risposte
Problemi Possibili cause Soluzioni
La tapparella ruota nel senso
sbagliato. Il cablaggio non è corretto. Controllare il cablaggio e modificarlo, se necessario.
La tapparella non funziona. Il cablaggio non è corretto. Controllare il cablaggio e
modificarlo, se necessario.
Il motore si è surriscaldato. Attendere che il motore si
raffreddi.
Il trasmettitore non è compatibile. Controllare la compatibilità e
sostituire il trasmettitore, se
necessario.
La tapparella si ferma troppo
presto. La tapparella è sottoposta a sfregamenti durante il movi-
mento: sfregamento tra le guide,
nel cassonetto, attriti tra motore e
rullo di avvolgimento, etc.
Controllare l'installazione della
tapparella e eliminare gli
eventuali punti di sfregamento.
Se il problema permane,
ripristinare la configurazione
originale del motore.
Il motore è stato installato in una
nuova tapparella. Ripristinare la configurazione originale del motore, vedere
sezione "Ripristino della
configurazione originale".
12

ilmo 40 WT
15
IT
Copyright © 2009 Somfy SAS. All rights reserved.
Problemi Possibili cause Soluzioni
La tapparella non si arresta al
finecorsa inferiore. I fissaggi utilizzati non sono adatti. Controllare che la tapparella sia fissata al tubo di avvolgimento
per mezzo di cintini rigidi.
La tapparella non si arresta al
finecorsa superiore. Il sistema di bloccaggio della tapparella in posizione alta non
è adatto.
Controllare che la tapparella sia
dotata di stopper avvitati sulla
stecca finale, fissi o rimovibili
integrati nelle guide o di una
stecca finale che funge da
finecorsa.
6.2 Ripristino della configurazione originale
6.2.1 Utilizzando il punto di comando collegato alla
tapparella
Nota: Seguire rigorosamente ciascuna delle 4 fasi della
procedura al fine di eseguire con successo il ripristino della
configurazione originale.
Posizionare la tapparella a metà altezza.1) Nota: Ripetere la fase seguente per 3 volte di seguito2) Premereil pulsante Salitafinchélatapparella simuove.- Rilasciare immediatamente il pulsante.
Nota: Ripetere la fase seguente per 2 volte di seguito3) Premere il pulsante Discesa finché la tapparella si- muove. Rilasciare immediatamente il pulsante.
Premere nuovamente il pulsante Discesa finché la4) tapparella effettua 2 movimenti successivi nello stesso
senso.
Il motore è stato riportato alla configurazioneoriginale. Riprendere la messa in servizio.
6.2.2 Utilizzando il cavo di regolazione per motore
elettronico filare
- PremerecontemporaneamenteipulsantiSalita eDiscesa
del cavo di regolazione finché la tapparella effettua un
primobrevemovimentodisalita/discesa epoiunsecondo
movimento.
La configurazione originale del motore è stataripristinata. Riprendere la messa in servizio.
7s
7. Caratteristiche tecniche
Alimentazione 230V/50 Hz ~
Temperatura di utilizzo da - 20 °C a + 70 °C
Grado di protezione: IP 44
Classe di utilizzo II
1 2
per 3 volte
3 4
per 2 volte

ilmo 40 WT
16
NL
Copyright © 2009 Somfy SAS. All rights reserved.
1. Inleiding 16
2. Veiligheid 16
2.1 Algemeen 16
2.2 Algemene veiligheidsvoorschriften 16
2.3 Specifieke veiligheidsvoorschriften 17
3. Installatie 17
3.1 De motor voorbereiden 17
3.2 Voorbereiden van de buis 17
3.3 Assemblage motor - buis 18
3.4 Montage van het geheel buis-motor 18
3.5 Bedrading 18
4. In bedrijf stellen 18
5. Gebruik 19
5.1 Openen en sluiten van het rolluik 19
5.2 Detectie van obstakels 19
5.3 Bescherming tegen vastvriezen 19
6. Een probleem met de ilmo 40 WT? 19
6.1 Vragen en antwoorden 19
6.2 Terug naar de oorspronkelijke
configuratie 20
7. Technische gegevens 20
Inhoud
1. Inleiding
De ilmo 40 WT motor is een motor die geen afstelling behoeft: een eenvoudig aansluiting volstaat.
De ilmo 40 WT leert zijn eindpunten automatisch in.
De ilmo 40 WT motor is ontwikkeld voor het aandrijven van rolluiken uitgevoerd met geselecteerde
starre verbindingen en stoppers volgens de in deze handleiding beschreven voorwaarden.
De ilmo 40 WT motor kan zowel links als rechts worden gemonteerd. Hij wordt bediend vanuit een
bedieningspunt met vaste of met automatische nulpuntpositie.
De motor ilmo 40 WT heeft:
een obstakeldetectie die het rolluik beschermt tijdens het SLUITEN.- een vorstbeveiliging die het rolluik beschermt tijdens het openen.-
2. Veiligheid
2.1 Algemeen
Voordat het product geïnstalleerd en gebruikt wordt, moet de handleiding zorgvuldig gelezen
worden.
Dit Somfy product moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen. Deze handleiding is voor hem bestemd.
Vóór installatie moet gecontroleerd worden of dit product compatibel is met de aanwezige apparatuur
en accessoires.
Deze handleiding geeft instructies voor het installeren, het in werking stellen en het gebruik van dit
product.
De installateur moet er bovendien voor zorgen dat de
installatie voldoet aan de in het betreffende land geldende
regelgeving en de klant informeren over het gebruik en het
onderhoud van het product.
Elk gebruik buiten het door Somfy bepaalde
toepassingsgebied is niet conform. Hierdoor en door het negeren
van de instructies in deze handleiding, vervalen iedere
aansprakelijkheid en garantie van Somfy.
2.2 Algemene veiligheidsvoorschriften
De veiligheidsvoorschriften die moeten aangehou-
den worden, afzonderlijk van de gebruiksvoorschriften,
beschreven in deze handleiding en in het begeleidende
document "Veiligheidsvoorschriften".
De motor nooit onderdompelen!1) Voorkom schokken!2) Voorkom dat de motor valt!3) Niet in de motor boren!4) Monteer de voedingskabel altijd met een lus zodat er5) geen water in de motor kan binnendringen!
2
4
5
1
3

ilmo 40 WT
17
NL
Copyright © 2009 Somfy SAS. All rights reserved.
2.3 Specifieke veiligheidsvoorschriften
2.3.1 ilmo 40 WT
Installeer een ilmo 40 WT motor in een oprolbuis met een
dikte van minimaal 0,5 mm met een gladde binnenwand:
geen lasnaden, felsranden, deuken, enz. aan de
binnenkant van de buis.
2.3.2 Rolluik
Controleer de stevigheid van het rolluik en van de
installatie.
Het rolluik moet zijn voorzien van:
– geschroefde stoppers op de onderste lamel, vaste
stoppers (A) of verschuifbare stoppers (B) in de
geleiders, een onderste lamel als stopper, starre verbin-
dingen (C) die niet zijn vastgeschroefd in de buis.
Controleer of de motor geschikt is voor de afmetingen van
het rolluik opdat het rolluik en/of het Somfy-product niet
beschadigd raakt.
Opmerking: Voor informatie over de geschiktheid van de
motor voor het rolluik en de accessoires raadpleegt u de
fabrikant van het rolluik of Somfy.
2.3.3 Starre verbindingen
Controleer,nahetbevestigenvanhetrolluikopdeoprolbuis,
dat wanneer het rolluik in het onderste eindpunt staat, de
starre verbinding correct is geplaatst en dat de eerste lamel
verticaalindegeleidersgaat(krachtF).Veranderindiennodig
het aantal lamellen om de positie van de starre verbinding
te verbeteren als het rolluik in het onderste eindpunt staat.
Raadpleeg altijd de tekeningen en houd u aan de
montagevoorschriften van de fabrikant van de starre
verbindingen om te bepalen welke geschikt zijn voor het
gebruikte rolluik.
Opmerking: Gebruik ten minste 2 starre verbindingen voor
het bevestigen van het rolluik aan de oprolbuis.
3. Installatie
3.1 De motor voorbereiden
Monteer de adapter (A) en de meenemer (B) op de1) motor.
Meet de lengte (L1) tussen de basis van de kop van de2) motor en het uiteinde van de meenemer.
3.2 Voorbereiden van de buis
Zaag de oprolbuis op de gewenste lengte af.1) Verwijder de bramen en de splinters van de oprolbuis.2) Bij ronde oprolbuizen zaagt u een inkeping met de3) volgende afmetingen:
e = 6 mm (0.24 in)- h = 8 mm (0.31 in)-
B
A
C
1
2
F
F
1
h
e
B
L1=…
2
3
A

ilmo 40 WT
18
NL
Copyright © 2009 Somfy SAS. All rights reserved.
3.3 Assemblage motor - buis
Schuif de motor in de oprolbuis.1) Bij gladde oprolbuizen plaatst u de inkeping over de
adapter.
Bevestig de oprolbuis aan de meenemer met 3 stalen2) klinknagels Ø 4 mm op:
minstens 5 mm van de rand van de meenemer: L1 - 5
en op maximaal 15 mm van het buitenste uiteinde van
de meenemer: L1 - 15
Waarschuwing! De schroeven of klinknagels mogen niet
aan de motor, maar uitsluitend aan de meenemer worden
vastgezet.
3.4 Montage van het geheel buis-motor
1) Bevestig de steun (C) op de kop van de motor met 2
schroeven uit de set.
2) Monteer en bevestig het geheel buis-motor op de
eindsteun (D).
3) Vergrendel de steun (C) in de motorsteun met een
holle borgpen.
3.5 Bedrading
- Schakel de stroomtoevoer uit.
Sluit de motor aan volgens de tabel hieronder:- 230 V 50 Hz Kabel
a Blauw Nul (N)
b Bruin Fase richting 1
c Zwart Fase richting 2
Let op: sluit niet meer dan één bedieningspunt aan op een
ilmo 40 WT.
Opmerking: er kunnen verschillende motoren worden
aangesloten op een zelfde bedieningspunt volgens de
formule:
4. In bedrijf stellen
1)Sluit de stroomtoevoer weer aan.
Druk op de "Op" toets van de bediening:- Als het rolluik omhoog gaat, is de bedrading correcten is het in werking stellen klaar.
Als het rolluik omlaag gaat, voert u de volgende stapuit.
Sluit de stroomtoevoer af.2)Verwissel de bruine en de zwarte draad die zijn- aangesloten op de bediening.
Sluit de stroomtoevoer weer aan.3)Druk op de “Op“ toets om de draairichting te- controleren.
1
2
OFF
L
Na
b
c
1
2
3
ON
ON
OFF
OK
2
L1
15
5
20
C
D
2
1
OK
3
Aantal motoren die
parallel aangesloten
mogen worden 
Schakelvermogen van het
bedieningspunt (A) x 0,7
Verbruik van de motor (A)
(zie label op de motor)
