SOMFY TLW25 WT User manual

TLW25 WT
Notice
Anleitung
Manuale
Handleiding
Instructions
Instrucciones
Instruções
Instrukcja
Návod
Veiledning
Brugsanvisning
Käyttöopas
Bruksanvisning
Οδηγίες χρήσης
Наръчник
Útmutató
Navodila
инструкции
AR
ΏϳϛέΗϟ΍ ϝϳϟΩ
FR
DE
IT
NL
EN
ES
PT
PL
CS
NO
DA
FI
SV
EL
BG
HU
SL
RU
5154653A001_Upsylo.indb 1 25/11/2020 16:43

FR TLW25 WT
2 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
VERSION TRADUITE
Cette notice s'applique à toutes les motorisations TLW25 WT dont les déclinaisons sont
disponibles au catalogue en vigueur.
SOMMAIRE
GÉNÉRALITÉS
Consignes de sécurité
Danger
Signale un danger entraînant immédiatement la mort ou des blessures graves.
Avertissement
Signale un danger susceptible d’entraîner la mort ou des blessures graves.
Précaution
Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.
Attention
Signale un danger susceptible d’endommager ou de détruire le produit.
1. INFORMATIONS PRÉALABLES
1.1. DOMAINE D’APPLICATION
La motorisation C25 est conçue pour motoriser tous les types de stores d'intérieur bateaux,
vénitiens, plissés et cellulaires.
L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat, doit s’assurer
que l’installation du produit motorisé respecte les normes en vigueur dans le pays d'utilisation,
notamment la norme EN13120 relative aux stores d'intérieur.
1.2. RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint
Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation
de l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le
pays de mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite.
Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le
document joint Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la
motorisation et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que
le document joint Consignes de sécurité, après l’installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l’intervention d’un professionnel de la
motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
1. Informations préalables 2
1.1. Domaine d’application 2
1.2. Responsabilité 2
2. Installation 3
2.1. Assemblage 3
2.2. Câblage 4
2.3. Mise en service 4
2.4. Astuces et conseils d’utilisation 5
3. Caractéristiques techniques 5
5154653A001_Upsylo.indb 2 25/11/2020 16:43

TLW25 WT FR
3Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Précaution
•
Consignes à suivre impérativement par le professionnel de la motorisation et de
l’automatisation de l’habitat réalisant l’installation de la motorisation.
•
Se conformer aux normes et à la législation en vigueur dans le pays d'installation.
Attention
•
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
•
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
•
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
•
Laisser le câble d’alimentation de la motorisation accessible: il doit pouvoir être remplacé facilement.
•
Pour garantir la sécurité électrique, cette motorisation de classeIII doit obligatoirement être
alimentée par une source de tension «TBTS» (Très Basse Tension de Sécurité) ou une alimentation
basse tension.
•
Ne pas installer le produit motorisé sous un double vitrage étanche car l'utilisateur doit pouvoir
accéder au produit.
1/2 1/2
Exemple
de cas
typique.
1/3 3/3
Exemple de
cas concret
CTS25
1 cycle
3m maxi
*Joint
d'Oldham
Type de
motorisation
/ couple
*Joint
d'Oldham
Dimensions en mm
L
Ø
x
LxØ
0,6N∙m - 179,5 58,9
240,8N∙m
•
207 69,5
1,2N∙m
•
162 131

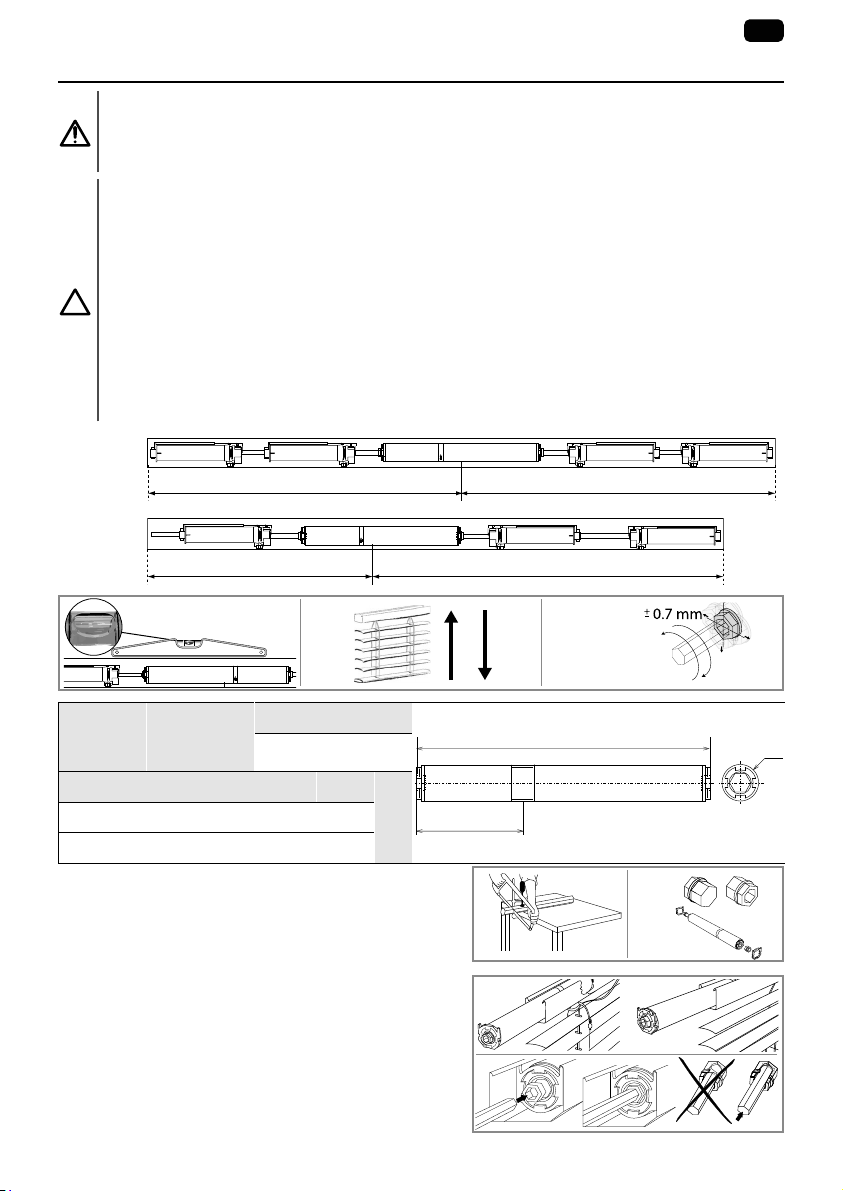

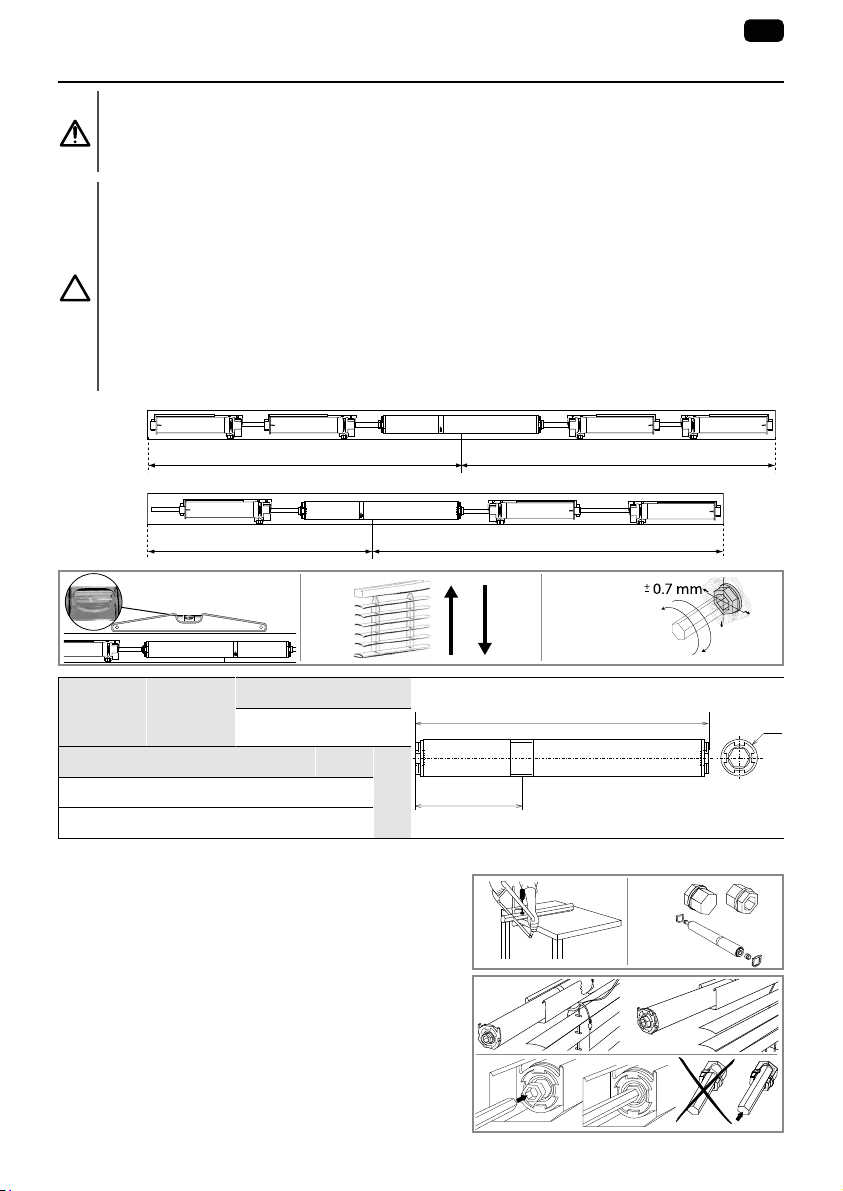

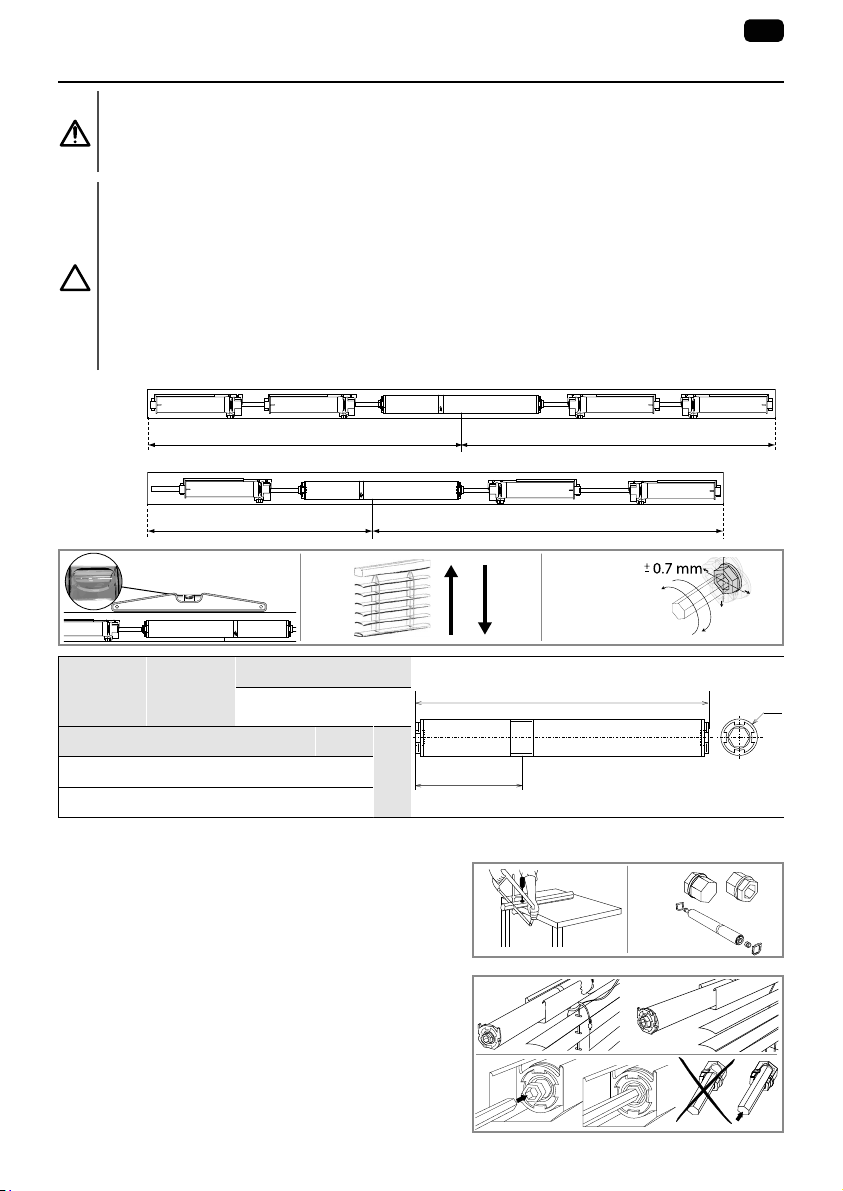

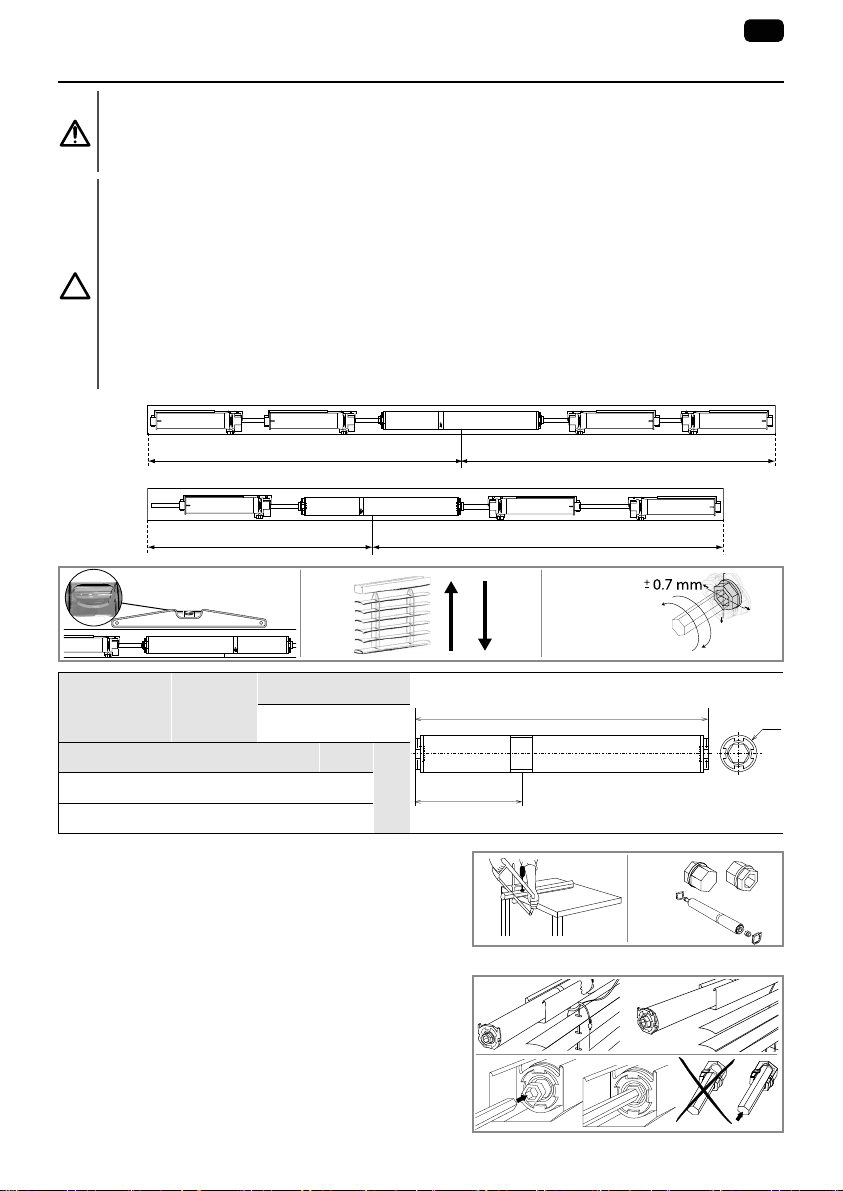

2.1. ASSEMBLAGE
2.1.1. Avant de commencer
1) Couper l'arbre à la longueur désirée.
2) Placer les adaptateurs de l'arbre et le caisson sur la
motorisation.
2.1.2. Installation de la motorisation dans
le caisson
1) Insérer la motorisation dans le caisson. Veiller à ne
pas couper les câbles d'alimentation sur les bords du
caisson au moment d'introduire la motorisation dans
le caisson.
2) Laisser l'arbre venir en butée contre les adaptateurs.
1) 2)
1)
2)
OK
5154653A001_Upsylo.indb 3 25/11/2020 16:43

FR TLW25 WT
4 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

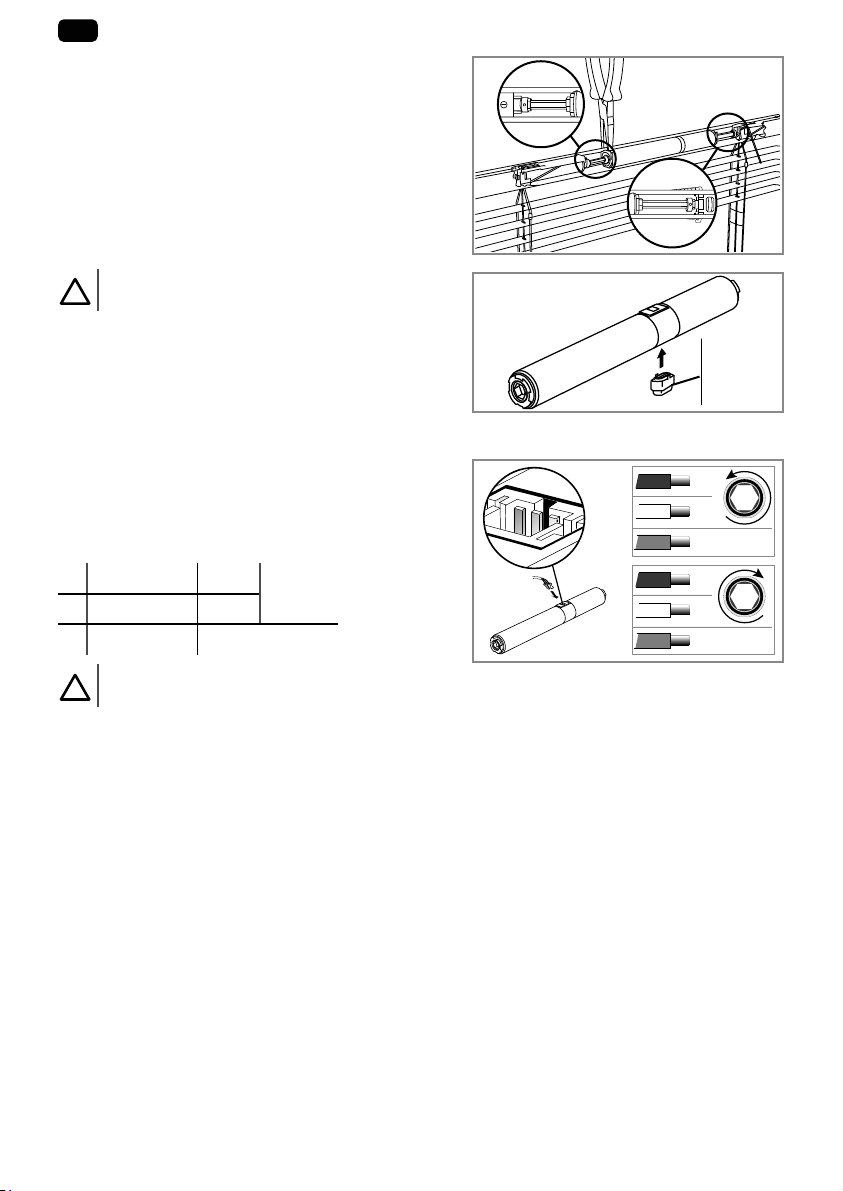

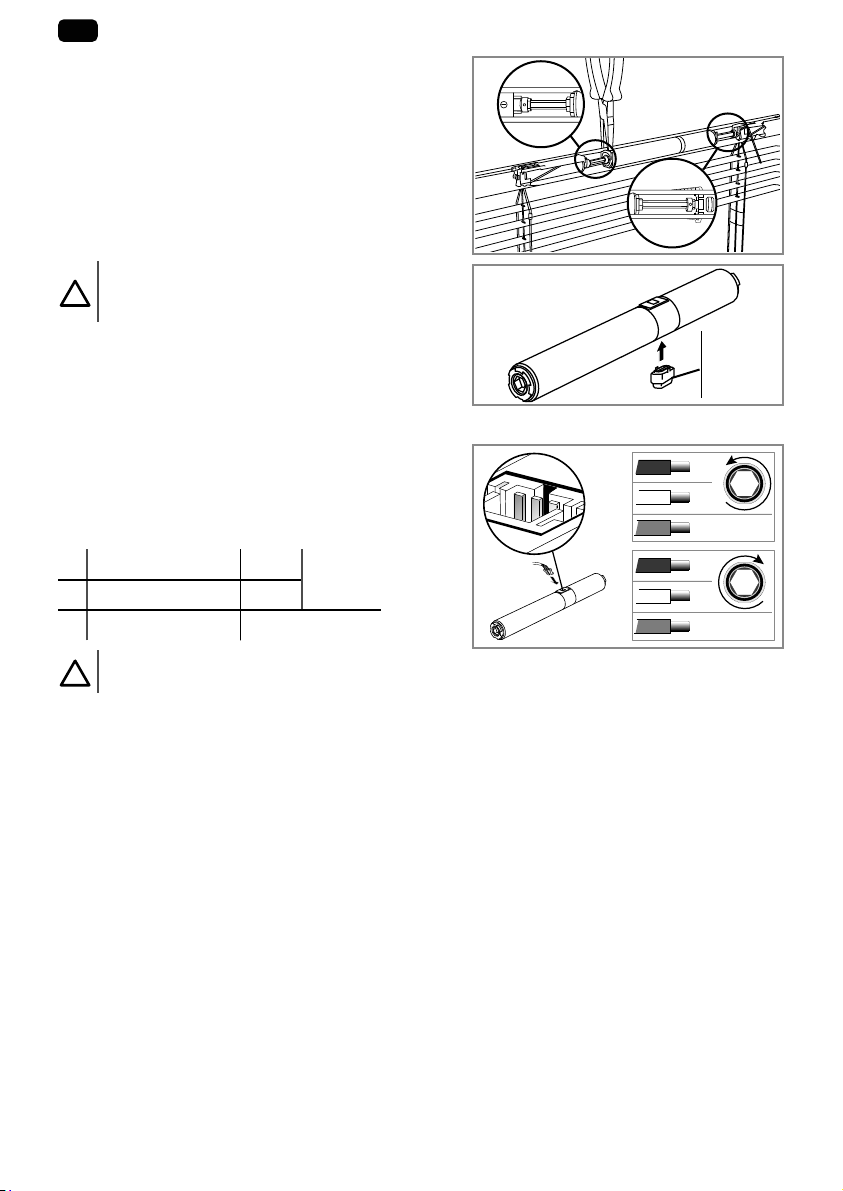

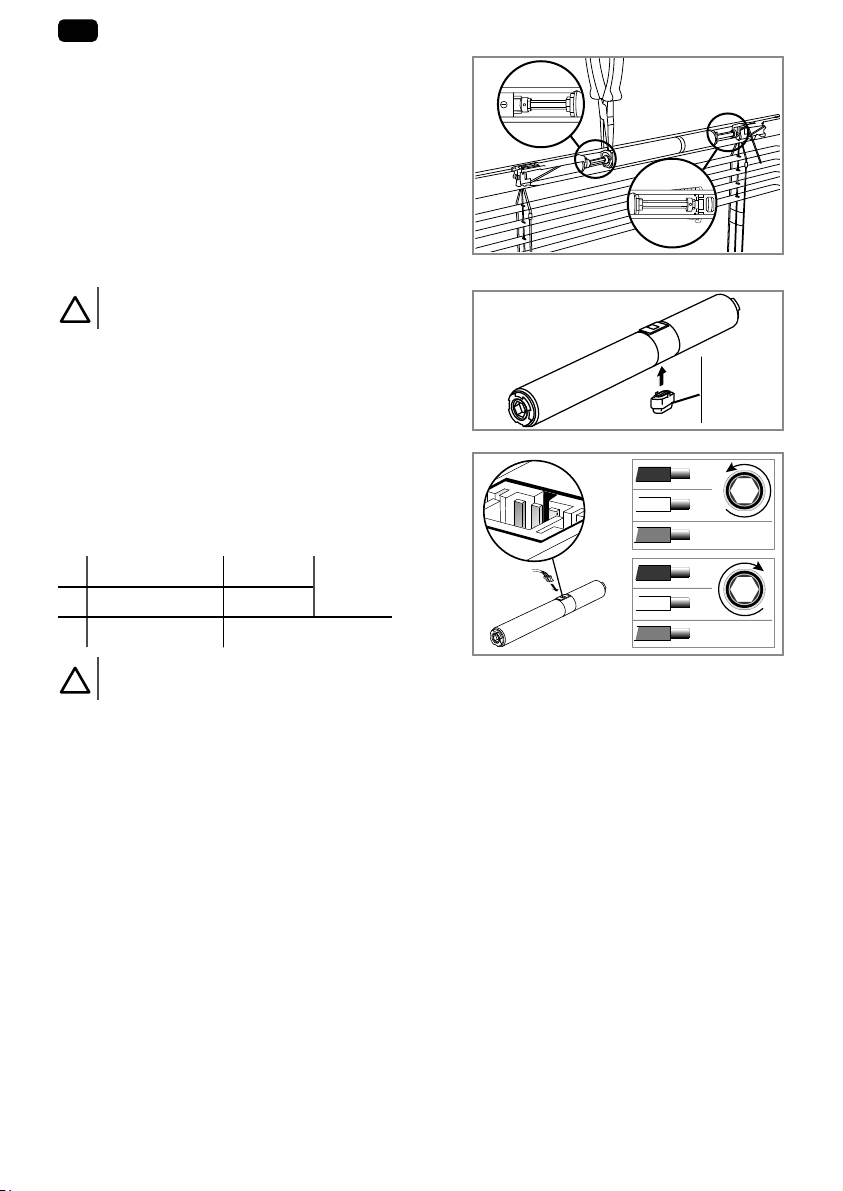

2.1.3. Blocage de l'arbre et de la motorisation
1) Pincer les bords du caisson à l'aide de l'outil
correspondant pour bloquer la motorisation en
translation.
2) Pour bloquer l'arbre, placer des anneaux d'arrêt
contre le CTS, puis les visser.
Attention
Au besoin, installer le TL25 WT Switching Sensor.
2.2. CÂBLAGE
2.2.1. Rotation en fonction de l'alimentation
Inverser la polarité des câbles aet bpour modifier le
sens de rotation.
aCâble marron + OU - 24
VC.C.
bCâble blanc + OU -
cCâble vert données
Attention
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
2.3. MISE EN SERVICE
2.3.1. Réglage de la position de fin de course haute sans l’outil de réglage TL25WT
La motorisation est fournie réglée d'usine en position de fin de course basse «rapide». Pour quitter le
mode par défaut «rapide», activer cinq fois la motorisation avant de passer en mode utilisateur.
•
Appuyer sur la touche Montée pour monter le produit motorisé jusqu'à sa position de fin
de course haute avec le TL25WT Switching Sensor ou jusqu'à la détection de couple.
•
Appuyer sur la touche Descente pour descendre le produit motorisé jusqu'à sa position de
fin de course basse.
•
Appuyer de nouveau sur la touche Montée pour monter le produit motorisé jusqu'à sa
position de fin de course haute avec le TL25WT Switching Sensor ou jusqu'à la détection
de couple.
-Le produit motorisé sera prêt à passer en mode utilisateur après avoir répété encore une
fois les 2derniers mouvements (Montée, Descente).
En cas de problème au cours du réglage, consulter le chapitre 2.4. Astuces et conseils d’utilisation.
Tous les 5, 20 et 50cycles, la motorisation réajuste automatiquement sa fin de course sur les réglages
utilisateur.
2.3.2. Réglage des positions de fin de course avec l’outil de réglage TL25WT
Consulter les consignes de l'outil de réglage TL25WT pour savoir comment régler les fins de course.
1)
2)
TL25 WT
Switching
Sensor
+
-
-
+
a
b
c
a
b
c
abc
5154653A001_Upsylo.indb 4 25/11/2020 16:43

TLW25 WT FR
5Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. ASTUCES ET CONSEILS D’UTILISATION
2.4.1. Questions sur le produit?
Constats Causes possibles Solutions
Le store ne bouge pas Le moteur est
déconnecté. - Vérifier la connexion du moteur au secteur.
- Vérifier le câblage du moteur.
Le moteur tourne dans le
mauvais sens. Le câblage est incorrect. Inverser les câbles +et -, si nécessaire.
Après une commande
Montée, le produit
motorisé eectue un bref
mouvement saccadé en fin
de course basse avant de
monter normalement.
La fin de course haute
n'est pas définie. Réaliser toute la procédure décrite au chapitre 2.3.1. Réglage de la position
de fin de course haute sans l’outil de
réglage TL25WT
3. CARACTÉRISTIQUES TECHNIQUES
Alimentation électrique 24 VC.C.
Température d’utilisation -10°C / 85°C (14°F / 185°F)
Couple, selon la motorisation 0,6N∙m / 0,8N∙m / 1,2N∙m
Restrictions -10°C / 0°C (14°F / 32°F): 100cycles
60°C / 75°C (140°F - 167°F): 2000cycles
75°C / 85°C (167°F - 185°F): 500cycles
Indice de protection IP 20
Nombre maximal de pivotements de lames 20 000
Pour tout complément d'information sur les caractéristiques techniques de cette motorisation,
consulter votre interlocuteur Somfy.
SOMFY ACTIVITES SA, F-74300 CLUSES déclare par la présente, en tant que fabricant,
que la motorisation couverte par ces instructions et utilisée comme indiqué dans ces
instructions, est conforme aux exigences essentielles des Directives européennes
applicables et en particulier de la Directive Machine 2006/42/CE, et de la Directive
CEM 2014/30/UE.
Le texte complet de la déclaration UE de conformité est disponible sur
www.somfy.com/ce.
Philippe Georoy, responsable des homologations, agissant au nom du directeur de
l’Activité, Cluses, 11/2020
5154653A001_Upsylo.indb 5 25/11/2020 16:43

DE TLW25 WT
6 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ÜBERSETZTE VERSION
Diese Anleitung gilt für alle Antriebe vom Typ TLW25 WT, deren Ausführungen im aktuellen
Katalog zu finden sind.
INHALT
ALLGEMEINES
Sicherheitshinweise
Gefahr
Weist auf eine Gefahr hin, die sofort zu schweren bis tödlichen Verletzungen führt.
Warnung
Weist auf eine Gefahr hin, die zu schweren bis tödlichen Verletzungen führen kann.
Vorsicht
Weist auf eine Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann.
Achtung
Weist auf eine Gefahr hin, die das Produkt beschädigen oder zerstören kann.
1. VORBEMERKUNGEN
1.1. BESTIMMUNGSGEMÄSSE VERWENDUNG
C25-Antriebe wurden für alle Typen von Rarollos, Lamellenjalousien, Faltrollos und
Wabenplissees konzipiert.
Der Installateur muss ein Fachmann für Gebäudeautomation sein und sicherstellen, dass
der Behang gemäß den im Installationsland geltenden Normen, zum Beispiel EN 13120 zu
Innenjalousien, installiert wird.
1.2. HAFTUNG
Lesen Sie bitte vor der Installation und Verwendung des Antriebs diese Anleitung sorgfältig durch.
Befolgen Sie neben den Anweisungen in dieser Anleitung auch die beiliegenden ausführlichen
Sicherheitshinweise.
Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkraft nach DIN VDE 1000-
10) für Antriebe und Automatisierungen im Haustechnikbereich entsprechend den Somfy-
Anweisungen und den geltenden Vorschriften im Land der Inbetriebnahme installiert werden.
Jede Nutzung des Antriebs zu Zwecken, die über die im vorliegenden Dokument beschriebene
bestimmungsgemäße Verwendung hinausgehen, ist untersagt. Im Falle einer nicht
bestimmungsgemäßenVerwendung, wie auchbeiNichtbefolgungderHinweisein dieserAnleitung
und in den beiliegenden Sicherheitshinweisen entfällt die Haftung und Gewährleistungspflicht von
Somfy.
Der Installateur hat seine Kunden über die Verwendungs- und Wartungsbedingungen des
Antriebs zu informieren und muss ihnen die Gebrauchs- und Wartungsanweisungen sowie die
beiliegenden Sicherheitshinweise nach der Installation des Antriebs aushändigen. Gegebenenfalls
erforderliche Kundendiensteingrie auf dem Antrieb sind von einer fachlich qualifizierten
Person (Elektrofachkraft nach DIN VDE 1000-10) für Antriebe und Automatisierungen im
Haustechnikbereich durchzuführen.
Bei Fragen zur Installation des Antriebs und für weiterführende Informationen wenden Sie sich
bitte an Ihren Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.
1. Vorbemerkungen 6
1.1. Bestimmungsgemäße Verwendung 6
1.2. Haftung 6
2. Installation 7
2.1. Montage 7
2.2. Verdrahtung 8
2.3. Inbetriebnahme 8
2.4. Tipps und Empfehlungen für die
Bedienung 9
3. Technische Daten 9
5154653A001_Upsylo.indb 6 25/11/2020 16:43

TLW25 WT DE
7Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Vorsicht
•
Diese Anweisungen sind von der fachlich qualifizierten Person für Antriebe und
Automatisierungen im Haustechnikbereich, die den Antrieb installiert, unbedingt einzuhalten.
•
Gültige Normen und Vorschriften bei der Montage berücksichtigen.
Achtung
•
Lassen Sie den Antrieb niemals fallen, bewahren Sie ihn vor Erschütterungen, bohren Sie ihn
nicht an und tauchen Sie ihn nicht in Flüssigkeiten.
•
Alle Kabel, die durch ein Metallgehäuse geführt werden, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
•
Befestigen Sie die Kabel so, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.
•
Achten Sie darauf, dass das Spannungsversorgungskabel des Antriebs zugänglich bleibt, damit
es problemlos ausgewechselt werden kann.
•
Zur Gewährleistung der elektrischen Sicherheit muss dieser Antrieb der Klasse III stets mit
Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) oder einer Spannungsquelle mit
Niederspannung (Low-Voltage Power Supply, LPS) betrieben werden.
•
Installieren Sie den Behang nicht mit versiegelter Doppelverglasung: Der Benutzer muss
Zugang zum Behang haben.
1/2 1/2
Beispiel
für einen
Idealfall.
1/3 3/3
Beispiel
für einen
konkreten
Fall.
CTS25
1 Zyklus
Max. 3 m
*Kreuzschlitz-
kupplung
Antriebs-
art/Dreh-
moment
*Kreuz-
schlitz-
kupplung
Abmessungen in mm
L
Ø
x
LxØ
0,6 Nm -179,5 58,9
240,8 Nm
•
207 69,5
1,2 Nm
•
162 131
2.1. MONTAGE
2.1.1. Erste Schritte
1) Schneiden Sie die Welle auf die gewünschte Länge zu.
2) Bringen Sie die Kopfschienen- und die Wellen-
Adapter am Antrieb an.
2.1.2. Installieren des Antriebs in der Kopfschiene
1) Schieben Sie den Antrieb in die Kopfschiene.
Achten Sie darauf, dass Stromversorgungskabel
beim Einschieben des Antriebs nicht an den
Kanten der Kopfschiene durchtrennt werden.
2) Sorgen Sie dafür, dass die Welle an den
Wellenadaptern des Antriebs ansteht.
1) 2)
1)
2)
OK
5154653A001_Upsylo.indb 7 25/11/2020 16:43

DE TLW25 WT
8 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.3. Blockieren von Schaft und Antrieb
1) Die Kanten der Kopfschiene mit einem geeigneten
Werkzeug so quetschen, dass der Motor sich
nicht mehr bewegen kann.
2) Schieben Sie, um die Welle zu blockieren,
Anschlagringe gegen das CTS (Cord Take-up
System) und schrauben Sie diese fest.
Achtung
Installieren Sie ggf. den „TL25 WT Switching Sensor“
(Schaltsensor).
2.2. VERDRAHTUNG
2.2.1. Drehung gemäß Spannungsversorgung
Wenn die Drehrichtung geändert werden muss,
kehren Sie bitte die Polarität der Kabel aund bum.
aBraunes Kabel + oder - 24 V DC
bWeißes Kabel + oder -
cGrünes Kabel Daten
Achtung
Befestigen Sie die Kabel, um den Kontakt mit beweglichen Teilen zu vermeiden.
2.3. INBETRIEBNAHME
2.3.1. Einstellen der Endlagen ohne das TL 25 WT Setting Tool
Der Antrieb wird in der unteren Endlage im „Hochgeschwindigkeits-“Werksmodus geliefert. Zum
Verlassen des „Hochgeschwindigkeits-“Werksmodus müssen fünf Bewegungen gestartet werden,
bevor der Benutzermodus aktiviert wird.
•
Drücken Sie auf die AUF-Taste, um den Behang in die obere Endlage zu fahren: mit dem
„TL25 WT Switching Sensor“ (Schaltsensor) oder bis zur Drehmomenterkennung.
•
Drücken Sie die AB-Taste, um den Behang in die untere Endlage zu fahren.
•
Drücken Sie die AUF-Taste erneut, um den Behang in die obere Endlage zu fahren: mit dem
„TL25 WT Switching Sensor“ (Schaltsensor) oder bis zur Drehmomenterkennung.
-Der Behang ist bereit zum Betrieb im Benutzermodus, nachdem die letzten 2Bewegungen
noch einmal wiederholt wurden (AUF und AB).
Bei ProblemenwährendderEinstellungbeachtenSieKapitel2.4. TippsundEmpfehlungen fürdie Bedienung.
Nach 5, 20 und dann alle 50 Zyklen passt der Antrieb die Endlagen automatisch an die
Benutzereinstellungen an.
2.3.2. Einstellen der Endlagen mit dem TL 25 WT Setting Tool
Beachten Sie die Anleitung des TL 25 WT Setting Tool zum Einstellen der Endlagen.
1)
2)
TL25 WT
Switching
Sensor
(Schaltsensor)
+
-
-
+
a
b
c
a
b
c
abc
5154653A001_Upsylo.indb 8 25/11/2020 16:43

TLW25 WT DE
9Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. TIPPS UND EMPFEHLUNGEN FÜR DIE BEDIENUNG
2.4.1. Fragen zum Produkt?
Problem Mögliche Ursachen Lösungen
Keine Reaktion des
Behangs. Der Antrieb ist nicht verbunden. - Überprüfen Sie die Spannungsversorgung des Antriebs.
- Prüfen Sie die Verdrahtung des
Antriebs.
Der Antrieb hat die falsche
Drehrichtung. Die Verdrahtung ist fehlerhaft. Vertauschen Sie ggf. die Kabel +und -.
Nach einem AUF-Befehl
führt der Behang eine
kurze, plötzliche Bewegung
aus der unteren Endlage
aus und fährt dann normal
hoch.
Die obere Endlage ist
nicht programmiert. Führen Sie den vollen Vorgang aus Kapitel 2.3.1. Einstellen der Endlagen
ohne das TL 25 WT Setting Tool aus.
3. TECHNISCHE DATEN
Spannungsversorgung 24 V DC
Betriebstemperatur -10 °C bis +85 °C
Drehmoment je nach Antrieb 0,6 Nm / 0,8 Nm / 1,2 Nm
Einschränkungen -10 °C bis 0 °C: 100 Zyklen
60 °C bis 75 °C: 2000 Zyklen
75 °C bis 85 °C: 500 Zyklen
Schutzklasse IP 20
Max. Anzahl der Lamellenwendungen 20.000
Bitte wenden Sie sich an Ihren Ansprechpartner bei Somfy, um weitere Informationen über die
technischen Daten des Antriebs zu erhalten.
SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller,
dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem
Einsatz die grundlegenden Anforderungen der geltenden europäischen Richtlinien
und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie
2014/30/EU erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse
www.somfy.com/ce verfügbar.
Philippe Georoy, Bevollmächtigter für Gerätekonformität, in Vertretung des
Geschäftsbereichsleiters, Cluses, 11/2020
5154653A001_Upsylo.indb 9 25/11/2020 16:43

IT TLW25 WT
10 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
VERSIONE TRADOTTA
Le presenti istruzioni si applicano a tutte le motorizzazioni TLW25 WT, le cui versioni sono
disponibili nel catalogo vigente.
INDICE
INFORMAZIONI GENERALI
Istruzioni di sicurezza
Pericolo
Segnala un pericolo che causa immediatamente il decesso o gravi lesioni fisiche.
Avvertenza
Segnala un pericolo che può causare il decesso o gravi lesioni fisiche.
Precauzione
Segnala un pericolo che può causare lesioni fisiche lievi o mediamente gravi.
Attenzione
Segnala un pericolo che può danneggiare o distruggere il prodotto.
1. INFORMAZIONI PRELIMINARI
1.1. SETTORE DI APPLICAZIONE
Le motorizzazioni C25 sono progettate per la maggior parte per tende a pacchetto per interni,
tende alla veneziana, tende plissettate e tende alveolari.
L'installatore, che deve essere un professionista della motorizzazione e dell'automazione
d'interni, deve assicurare che il prodotto motorizzato venga installato in conformità alle norme
in vigore nel paese di installazione, come la norma EN 13120 relativa ai tendaggi per interni.
1.2. RESPONSABILITÀ
Prima di installare e utilizzare il motore, leggere attentamente il presente manuale. Oltre alle
istruzioni descritte nel presente manuale, rispettare anche le istruzioni dettagliate nel documento
allegato Istruzioni di sicurezza.
Il motore deve essere installato da un professionista di impianti di motorizzazione e domotica,
conformemente alle istruzioni di Somfy e alle norme applicabili nel paese in cui avviene la messa
in servizio.
È vietato utilizzare il motore per scopi diversi da quelli descritti nel presente manuale. Il mancato
rispetto di tale prescrizione, così come di tutte le istruzioni fornite nel presente manuale e nel
documento allegato Istruzioni di sicurezza, esonera Somfy da qualsiasi responsabilità e annulla
la garanzia.
Dopo l'installazione del motore, l'installatore deve informare il cliente circa le condizioni di
utilizzo e manutenzione del motore e deve fornire istruzioni d'uso e di manutenzione, oltre al
documento allegato Istruzioni di sicurezza. Qualsiasi operazione di assistenza clienti sul motore
richiede l'intervento di un professionista di impianti di motorizzazione e di domotica.
Incaso didubbi durantel'installazionedel motore,ose risultanonecessariemaggioriinformazioni,
consultare un consulente Somfy o visitare il sito www.somfy.com.
1. Informazioni preliminari 10
1.1. Settore di applicazione 10
1.2. Responsabilità 10
2. Installazione 11
2.1. Montaggio 11
2.2. Cablaggio 12
2.3. Messa in servizio 12
2.4. Suggerimenti e consigli per l'utilizzo 13
3. Caratteristiche tecniche 13
5154653A001_Upsylo.indb 10 25/11/2020 16:43

TLW25 WT IT
11Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLAZIONE
Precauzione
•
Il professionista di impianti di motorizzazione e di automazione che esegue l'installazione della
motorizzazione deve obbligatoriamente conformarsi alle seguenti istruzioni.
•
Rispettare le normative e la legislazione in vigore nel paese di installazione.
Attenzione
•
Non far cadere, urtare, forare, immergere il motore.
•
I cavi che passano attraverso una parete metallica devono essere protetti ed isolati tramite una
canalina o una guaina.
•
Fissare i cavi per evitare che entrino in contatto con parti in movimento.
•
Lasciare libero l'accesso al cavo d'alimentazione della motorizzazione deve poter essere sostituito
facilmente.
•
Per garantire la sicurezza elettrica, questo motore di classe III deve essere obbligatoriamente alimen-
tato da una fonte di tensione "SELV" (Bassissima Tensione di Sicurezza) o "LPS" (bassa tensione).
•
Non installare il prodotto motorizzato in camere stagne, il prodotto motorizzato deve essere accessibile.
1/2 1/2
Esempio di
caso ideale.
1/3 3/3
Esempio
di caso
reale.
CTS25
1 ciclo
3 m max.
*Giunto
Oldham
Tipo di
motore
/ coppia
*Giunto
Oldham
Dimensioni in mm
L
Ø
x
LxØ
0,6 N∙m - 179,5 58,9
240,8 N∙m
•
207 69,5
1,2 N∙m
•
162 131
2.1. MONTAGGIO
2.1.1. Prima di cominciare
1) Tagliare l'asse alla lunghezza richiesta.
2) Posizionare il cassonetto e gli adattatori dell'asse
sul motore.
2.1.2. Installazione del motore nel cassonetto
1) Inserire il motore nel cassonetto. Fare attenzione
a non tagliare i cavi dell'alimentazione con le
estremità del cassonetto quando si introduce il
motore.
2) Far appoggiare gli assi fino in fondo all'interno
della flangia dell'asse del motore.
1) 2)
1)
2)
OK
5154653A001_Upsylo.indb 11 25/11/2020 16:43

IT TLW25 WT
12 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.3. Bloccaggio motore e asse
1) Utilizzando l'attrezzo adatto, serrare le estremità
del cassonetto per bloccare il movimento del
motore.
2) Per bloccare l'asse, collocare gli anelli di fissaggio
contro il CTS, e avvitarli.
Attenzione
Se necessario, installare il "sensore di
commutazione TL25 WT"
2.2. CABLAGGIO
2.2.1. Rotazione in base all'alimentazione
Invertire la polarità dei cavi ae bper cambiare il senso
di rotazione.
aCavo marrone + o - 24 V CC
bCavo bianco + o -
cCavo verde dati
Attenzione
Fissare i cavi per evitare che entrino in contatto con parti in movimento.
2.3. MESSA IN SERVIZIO
2.3.1. Regolazione della posizione di fine corsa alto senza l'unità di regolazione TL 25 WT.
La motorizzazione viene consegnata in posizione di fine corsa basso nella modalità predefinita "alta
velocità". Per uscire dalla modalità predefinita "alta velocità", occorre avviare cinque corse prima di entrare
nella modalità utente.
•
Premere il pulsante Salita per sollevare il prodotto motorizzato fino alla posizione di fine corsa
alto con il "sensore di commutazione TL25 WT" o fino al rilevamento della coppia.
•
Premere il pulsante Discesa per abbassare il prodotto motorizzato alla posizione di fine corsa
basso,
•
Premere nuovamente il pulsante Salita per sollevare il prodotto motorizzato fino alla posizione
di fine corsa alto con il "sensore di commutazione TL25 WT" o fino al rilevamento della coppia.
-Il prodotto motorizzato sarà pronto a operare in modalità utente dopo aver ripetuto un'altra
volta gli ultimi due movimenti (Salita, Discesa).
In caso di problemi durante l'impostazione, consultare il capitolo 2.4. Suggerimenti e consigli per l'utilizzo.
Dopo 5, 20 e ogni 50 cicli, la motorizzazione si regola automaticamente alle impostazioni dell'utente.
2.3.2. Regolazione delle posizioni di fine corsa con l'Unità di regolazione TL 25 WT.
Per impostare i fine corsa, fare riferimento alle istruzioni dell'unità di regolazione TL 25 WT.
1)
2)
Sensore di
commuta-
zione
TL25 WT
+
-
-
+
a
b
c
a
b
c
abc
5154653A001_Upsylo.indb 12 25/11/2020 16:43

TLW25 WT IT
13Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. SUGGERIMENTI E CONSIGLI PER L'UTILIZZO
2.4.1. Domande sul prodotto?
Problemi Possibili cause Soluzioni
La tenda non si muove. Il motore è disattivato. - Collegare l'alimentazione al motore.
- Verificare il cablaggio del motore.
Il motore ruota nel senso
sbagliato. Il cablaggio non è corretto. Invertire i cavi +e -se necessario.
Dopo un ordine di
Salita, il prodotto
motorizzato esegue un
breve movimento di salia
dalla posizione di discesa
e poi continua a salire
normalmente.
Il fine corsa alto non è
impostato. La sequenza completa è descritta al capitolo 2.3.1. Regolazione della
posizione di fine corsa alto senza l'unità
di regolazione TL 25 WT.
3. CARATTERISTICHE TECNICHE
Alimentazione di rete 24 V CC
Temperatura di utilizzo -10°C / 85°C (14°F / 185°F)
La coppia dipende dalla motorizzazione 0,6 N∙m / 0,8 N∙m / 1,2 N∙m
Restrizioni -10°C / 0°C (14°F / 32°F): 100 cicli
60°C / 75°C (140°F - 167°F): 2000 cicli
75°C / 85°C (167°F - 185°F): 500 cicli
Grado di protezione IP 20
Numero massimo di inclinazioni alette 20 000
Per maggiori informazioni sulle caratteristiche tecniche di questo motore, consultare il consulente
Somfy.
SOMFY ACTIVITES SA, F-74300 CLUSES, in qualità di costruttore, dichiara che il
motore cui si fa riferimento nelle presenti istruzioni e utilizzato secondo le presenti
istruzioni è conforme alle Direttive europee e in particolare alla Direttiva Macchine
2006/42/CE, e alla Direttiva EMC 2014/30/UE.
Il testo completo della dichiarazione di conformità UE è disponibile all'indirizzo
www.somfy.com/ce.
Philippe Georoy, Responsabile approvazione, per conto del Direttore delle attività,
Cluses, 11/2020.
5154653A001_Upsylo.indb 13 25/11/2020 16:43

NL TLW25 WT
14 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
VERTALING VAN DE HANDLEIDING
Deze handleiding is geldig voor alle TLW25WT-motoren waarvan de verschillende versies in de
huidige catalogus staan.
INHOUD
ALGEMEEN
Veiligheidsvoorschriften
Gevaar
Signaleert een gevaar welke de dood of een ernstig letsel tot gevolg zal hebben.
Waarschuwing
Signaleert een gevaar welke de dood of een ernstig letsel kan veroorzaken.
Voorzichtig
Signaleert een gevaar welke een licht of middelmatig letsel kan veroorzaken.
Let op
Signaleert een gevaar dat het product kan beschadigen of vernietigen.
1. INFORMATIE VOORAF
1.1. TOEPASSINGSGEBIED
De C25-motoren zijn bestemd voor het aandrijven van alle typen rolgordijnen, jaloezieën,
vouwgordijnen en plisségordijnen.
De motorisatie moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de in het land van gebruik
geldende normen, zoals EN 13120 met betrekking tot rolgordijnen.
1.2. AANSPRAKELIJKHEID
Lees deze handleiding zorgvuldig door alvorens de motor te installeren en in gebruik te nemen.
Naast de instructies in deze handleiding moet u ook de gedetailleerde richtlijnen in het bijgevoegde
document Veiligheidsrichtlijnen volgen.
De motor moet geïnstalleerd worden door een professionele installateur van motoriserings- en
huisautomatiseringssystemen volgens de instructies van Somfy en de geldende regelgeving in het
land van gebruik.
Elk gebruik van de motor buiten het hierboven beschreven toepassingsgebied is verboden. Dit,
alsook het niet naleven van de instructies in deze handleiding en in het bijgevoegde document
Veiligheidsrichtlijnen, doet de garantie vervallen en ontheft Somfy van elke aansprakelijkheid.
Na de installatie van de motorisatie moet de installateur de klant informeren over de
voorwaarden voor het gebruik en het onderhoud van de motorisatie en moet deze hem of
haar de aanwijzingen voor het gebruik en het onderhoud, evenals het bijgevoegde document
Veiligheidsvoorschriften, overhandigen. Elke dienst na verkoop aan de motor moet uitgevoerd
worden door een professionele installateur van motoriserings- en huisautomatiseringssystemen.
Neem contact op met een Somfy-vertegenwoordiger of ga naar de website www.somfy.com in
geval van twijfel bij de installatie van de motor of voor aanvullende informatie.
1. Informatie vooraf 14
1.1. Toepassingsgebied 14
1.2. Aansprakelijkheid 14
2. Installatie 15
2.1. Montage 15
2.2. Aansluitingen 16
2.3. In bedrijf stellen 16
2.4. Tips en aanbevelingen voor het gebruik 17
3. Technische gegevens 17
5154653A001_Upsylo.indb 14 25/11/2020 16:43

TLW25 WT NL
15Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATIE
Voorzichtig
•
De professionele installateur van motoriserings- en automatiseringssystemen die de motor
installeert moet verplicht de onderstaande richtlijnen volgen.
•
Volg de in het land van installatie geldende normen en wetgeving.
Let op
•
De motor niet laten vallen, aan schokken onderwerpen, doorboren of onderdompelen in
vloeistof.
•
Kabels die door een metalen schot lopen, moeten beschermd en geïsoleerd worden door een
doorvoerrubber of -huls.
•
Bevestig de kabels zodat ze niet in contact kunnen komen met bewegende onderdelen.
•
Zorg dat de voedingskabel van de motor toegankelijk blijft: hij moet gemakkelijk vervangen
kunnen worden.
•
Om de elektrische veiligheid te garanderen, moet voor de voeding van deze Klasse III motor
een "ZLVS"-spanningsbron (Zeer Lage Veiligheids Spanning) worden gebruikt.
•
Installeer het gemotoriseerde product niet in gesealde dubbele beglazing. De gebruiker moet
toegang tot het gemotoriseerde product hebben.
1/2 1/2
Voorbeeld
van een
ideaal geval.
1/3 3/3
Voorbeeld
van een
concreet
geval.
CTS25
1 cyclus
3 m max.
*Oldham-
koppeling
Motor-
type /
koppel
*Oldham-
koppeling
Afmetingen in mm
L
Ø
x
LxØ
0,6 N∙m - 179,5 58,9
240,8 N∙m
•
207 69,5
1,2 N∙m
•
162 131
2.1. MONTAGE
2.1.1. Voorbereiding
1) Zaag de as af op de vereiste lengte.
2) Plaats de bovenbak- en asadapters op de motor.
2.1.2. Motor in bovenbak installeren
1) Steek de motor in de bovenbak. Let op dat u de
voedingsdraden aan de einden van de bovenbak
niet doorsnijdt bij het inschuiven van de motor.
2) De assen moeten tegen de asadapters van de
motor drukken.
1) 2)
1)
2)
OK
5154653A001_Upsylo.indb 15 25/11/2020 16:43

NL TLW25 WT
16 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.3. Motor en as vastzetten
1) Knijp met een passend gereedschap de einden
van de bovenbak in zodat de motor niet meer kan
verschuiven.
2) Borg de as met stopringen tegen de CTS en
schroef ze vast.
Let op
Installeer indien nodig de "TL25 WT schakelsensor"
2.2. AANSLUITINGEN
2.2.1. Draairichting aan de hand van de voeding
Draai de polariteit om van de draden aen bom de
draairichting te wijzigen.
aBruine draad + of - 24 V DC
bWitte draad + of -
cGroene draad Gegevens
Let op
Maak de draden vast zodat ze niet in contact kunnen komen met bewegende onderdelen.
2.3. IN BEDRIJF STELLEN
2.3.1. Afstellen van de bovenste eindpuntpositie zonder TL 25 WT afstelgereedschap.
De motorisatie wordt geleverd in zijn onderste eindpunten in "hoge snelheid" fabrieksmodus. Om de "hoge
snelheid" fabrieksmodus te beëindigen, moeten er vijf bewegingen worden gestart voordat overgegaan
wordt naar de gebruikersmodus.
•
Druk op de Op toets om het gemotoriseerde product naar zijn bovenste eindpunt te bewegen
met de "TL25 WT schakelsensor" of tot de koppeldetectie.
•
Druk op de Neer toets om het gemotoriseerde systeem naar zijn onderste eindpunt te bewegen.
•
Druk nog eens op de Op toets om het gemotoriseerde product naar zijn bovenste eindpunt te
bewegen met de "TL25 WT schakelsensor" of tot de koppeldetectie.
-Het gemotoriseerde product is gereed voor gebruik in de gebruikersmodus na eenmalige
herhaling van de laatste 2 bewegingen (neer, op).
Indien er een probleem optreedt tijdens de afstelling, raadpleeg dan hoofdstuk 2.4. Tips en aanbevelingen
voor het gebruik.
Na 5,20enelke50cyclizaldemotorisatieautomatischdeeindpositieaanpassenaandegebruikersinstellingen.
2.3.2. Afstellen van de eindpuntpositie met het TL 25 WT afstelgereedschap
Zie de TL 25 WT afstelgereedschapinstructies om de eindpunten in te stellen.
1)
2)
TL25 WT
schakel-
sensor
+
-
-
+
a
b
c
a
b
c
abc
5154653A001_Upsylo.indb 16 25/11/2020 16:43

TLW25 WT NL
17Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. TIPS EN AANBEVELINGEN VOOR HET GEBRUIK
2.4.1. Vragen over het product?
Problemen Mogelijke oorzaken Oplossingen
De zonwering beweegt
niet. De motor is afgekoppeld. - Controleer de voeding naar de motor.
- Controleer de aansluitingen van de
motor.
De motor draait in de
verkeerde richting. De aansluiting is niet correct. Draai indien nodig de +en -om.
Na een Op bevel voert het
gemotoriseerde product
een korte schokkerige
beweging uit vanuit het
eindpunt en gaat daarna
weer normaal omhoog.
Het bovenste eindpunt
is niet ingesteld. Voltooi de gehele cyclus zoals beschreven in hoofdstuk 2.3.1. Afstellen
van de bovenste eindpuntpositie zonder
TL 25 WT afstelgereedschap.
3. TECHNISCHE GEGEVENS
Voeding 24 V DC
Bedrijfstemperatuur -10°C / 85°C (14°F / 185°F)
Koppel afhankelijk van de motorisatie 0,6 N∙m / 0,8 N∙m / 1,2 N∙m
Beperkingen -10°C / 0°C (14°F / 32°F): 100 cycli
60°C / 75°C (140°F - 167°F): 2000 cycli
75°C / 85°C (167°F - 185°F): 500 cycli
Beschermingsgraad IP 20
Maximum aantal lamelkantelingen 20 000
Raadpleeg uw Somfy-vertegenwoordiger voor meer informatie over de technische gegevens van deze
motor.
SOMFY ACTIVITES SA, F-74300 CLUSES verklaart hierbij als producent dat de motor
die in deze instructies wordt beschreven en die zoals bedoeld wordt gebruikt volgens
deze instructies, voldoet aan de wezenlijke vereisten van de toepasselijke Europese
Richtlijnen, en met name van de Machinerichtlijn 2006/42/EC, en de Radiorichtlijn
2014/30/EU.
De volledige EU-conformiteitsverklaring staat ter beschikking op de website
www.somfy.com/ce.
Philippe Georoy, verantwoordelijk voor de typegoedkeuringen, handelend uit naam
van de Directeur van de onderneming, Cluses, 11/2020
5154653A001_Upsylo.indb 17 25/11/2020 16:43

EN TLW25 WT
18 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINAL VERSION
These instructions apply to all TLW25 WT drives, the dierent versions of which are available in
the current catalogue.
CONTENTS
GENERAL INFORMATION
Safety instructions
Danger
Indicates a danger which may result in immediate death or serious injury.
Warning
Indicates a danger which may result in death or serious injury.
Precaution
Indicates a danger which may result in minor or moderate injury.
Attention
Indicates a danger which may result in damage to or destruction of the product.
1. PRIOR INFORMATION
1.1. FIELD OF APPLICATION
C25 drive are designed to drive all types of interior roman blinds, venetian blinds, pleated blinds
and cellular blinds.
The installer, who must be a motorisation and home automation professional, must ensure that
the motorised product is installed in accordance with the standards in force in the country in
which it is installed such as EN 13120 relating to interior blinds.
1.2. LIABILITY
Before installing and using the drive, please read these instructions carefully. In addition to
the instructions provided in this guide, please also comply with the instructions set out in the
enclosed Safety instructions document.
The drive must be installed by a home motorisation and automation professional, in accordance
with Somfy’s instructions and the applicable regulations in the country of installation.
Any operation of the drive outside the sphere of application described above is prohibited.
Such operation shall exclude Somfy from all liability and invalidate the Somfy warranty, as will
any failure to comply with the instructions given herein and in the enclosed Safety instructions
document.
Afterinstallingthe drive, theinstallermustinformhis customersof theoperatingandmaintenance
conditions for the drive and must pass the operating and maintenance instructions on to them,
as well as the enclosed Safety instructions document. Any After-Sales Service operation on the
drive requires intervention by a home motorisation and automation professional.
Should any doubt arise during installation of the drive or for additional information, consult a
Somfy contact or visit www.somfy.com.
1. Prior information 18
1.1. Field of application 18
1.2. Liability 18
2. Installation 19
2.1. Assembly 19
2.2. Wiring 20
2.3. Commissioning 20
2.4. Tips and advices on operation 21
3. Technical data 21
5154653A001_Upsylo.indb 18 25/11/2020 16:43

TLW25 WT EN
19Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Precaution
•
These instructions are mandatory for the drive and home automation professional installing
the drive.
•
Comply with current standards and legislation in the country of installation.
Attention
•
Never drop, knock or puncture the drive or immerse it in liquid.
•
Cables which pass through a metal wall must be protected and isolated using a sheath or sleeve.
•
Attach cables to prevent any contact with moving parts.
•
Leave the drive power supply cable accessible: it must be possible to replace it easily.
•
To ensure electrical safety, this Class III motor must be powered by a “SELV” (Safety Extra Low
Voltage) or "LPS" (Low Power Supply) voltage source.
•
Do not install the motorised product with sealed double glazing, the user must have access to
the motorized product.
1/2 1/2
Example
of an ideal
case.
1/3 3/3
Example
of concrete
case.
CTS25
1 cycle
3 m max.
*Oldham
coupling
Motor
type /
torque
*Oldham
coupling
Dimensions in mm
L
Ø
x
LxØ
0.6 N∙m - 179,5 58,9
240.8 N∙m
•
207 69,5
1.2 N∙m
•
162 131
2.1. ASSEMBLY
2.1.1. Preparation
1) Cut the shaft to the length required.
2) Position the headrail and shaft adapters on the
motor.
2.1.2. Installing motor in headrail
1) Insert the motor in the headrail. Take care not to
cut the power supply wires on the edges of the
headrail when introducing the motor.
2) Let the shafts abut against the motor shaft
adapters.
1) 2)
1)
2)
OK
5154653A001_Upsylo.indb 19 25/11/2020 16:43

EN TLW25 WT
20 Copyright©2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.3. Motor and shaft locking
1) Using the relevant tool, pinch headrail edges to
block motor translation.
2) To lock the shaft, place stop rings against the CTS,
and screw them.
Attention
If needed, install the "TL25 WT switching sensor"
2.2. WIRING
2.2.1. Rotation according to power supply
Reverse the polarity of cables aand bto change the
direction of rotation.
aBrown cable + or - 24 V DC
bWhite cable + or -
cGreen cable data
Attention
Secure the cables to prevent any contact with moving parts.
2.3. COMMISSIONING
2.3.1. Setting the up end limit position without TL 25 WT Setting tool.
The motorisation is delivered in its down end limit position in "high speed" factory mode. To exit the
"high speed" factory mode, five runs must be started before entering in user mode.
•
Press the Up button to raise the motorised product to its up end limit position with the
"TL25 WT switching sensor" or until the torque detection.
•
Press the Down button to lower the motorised product to its down end limit position,
•
Press the Up button again to raise the motorised product to its up end limit position with
the "TL25 WT switching sensor" or until the torque detection.
-The motorised product will be ready to operate in user mode, after repeating the last 2
movements once (Down, Up).
If a problem occurs during the setting, go to the chapter 2.4. Tips and advices on operation.
After 5, 20 and every 50 cycles, the motorisation will automatically readjust the end position to user
settings.
2.3.2. Setting the end limits position with the TL 25 WT Setting tool
Refer to the TL 25 WT Setting tool instructions to set the end limits.
1)
2)
TL25 WT
switching
sensor
+
-
-
+
a
b
c
a
b
c
abc
5154653A001_Upsylo.indb 20 25/11/2020 16:43
