3
© 2011 Somfy SAS. All rights reserved. 09/2011
DE
Lesen Sie bitte vor der Installation und Verwendung dieses Produkts diese Gebrauchsanleitung
sorgfältig durch. Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich
entspricht, gilt als nicht bestimmungsgemäß. Im Falle einer nicht bestimmungsgemäßen
Verwendung, wie auch bei Nichtbefolgung der Hinweise in dieser Anleitung, entfällt die Haftung
und Gewährleistungspflicht von Somfy.
Der Antrieb J4 ist für die elektrische Steuerung von Außenjalousien / Raffstore vorgesehen.
Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen.
Eine fehlerhafte Montage kann schwere Verletzungen bewirken. Bewahren Sie
diese Sicherheitshinweise auf.
 Der Antrieb, das Drehmoment und die Laufzeit müssen auf die Gesamtanlage abgestimmt
sein.
 Verwenden Sie nur Originalzubehör von Somfy (Adapter, Rahmen, gleicher Kabeltyp usw.).
 Die Anlage darf nur von einer qualifizierten Person angebracht, getestet, in Betrieb genommen
und repariert werden.
 Der ordnungsgemäße Betrieb der Anlage ist nur bei fachgerechter Installation, Montage,
ausreichender Stromversorgung und Wartung gewährleistet.
 Die beweglichen Teile der Antriebe, die weniger als 2,50 m über dem Boden betrieben werden,
müssen gesichert werden.
 Bei Anzeichen von Beschädigungen (z.B. Verschleiß, beschädigte Kabel/Federn oder
verstellte Endlagen) darf die Anlage nicht benutzt werden.
 Die Anlage ist gegen unbefugte Bedienung zu sichern. Treffen Sie Sicherheitsvorkehrungen
gegen unbeabsichtigtes Einschalten.
 Kinder dürfen nicht mit ortsfesten Steuerungen spielen. Funkhandsender müssen sich
außerhalb der Reichweite von Kindern befinden.
 Trennen Sie alle Anschlusskabel von der Spannungsversorgung, bevor Sie Arbeiten an der
Anlage vornehmen.
 Fest installierte Funksender müssen sichtbar sein.
 Betreiben Sie die Anlage nicht, wenn in, der Nähe Arbeiten (z.B. Fensterputzen) durchgeführt
werden.
 Beachten sie die Montage- und Bedienungsanleitungen, insbesondere die Sicherheitshinweise
des Herstellers des zu betreibenden Produkts.
Technische Änderungen vorbehalten.
SOMFY erklärt hiermit, dass dieses Produkt den geltenden Richtlinien entspricht.
Eine Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfügbar.
2. Allgemeines
2.1. Allgemeine Sicherheitshinweise
2.2. Konformitätserklärung
2.3.1. Allgemeine Beschreibung
Der Schaltfühler schützt den Antrieb und das Produkt, auf dem er installiert ist, und dient vor allem
der Gewährleistung der Sicherheit von Installateur und Endbenutzer.
Für die Antriebe J4 1TN und J4 2TN muss der Schaltfühler als obere Endlage verwendet werden.
Für die Antriebe J4 HTM und J4 WT kann der Schaltfühler als obere Endlage verwendet werden,
wenn der Installateur diese Position nicht eingestellt hat.
Achten Sie während des Betriebes der Anlage darauf, dass die Lamellen waagerecht und nicht
senkrecht auf den Schaltpilz und die Verlängerung (so fern vorhanden) auffahren.
Das Herausziehen der einstellbaren Verlängerung zerstört den Antrieb.
2.3.2. Optionen
1TN / 2TN
HTM
2.3. Schaltfühler
Schwarze Abdeckung (Ref. 9014160)
Kurzer (Standard-)
Schaltfühler
Mit einstellbarer
Verlängerung

Mit einstellbarer

+ 1 Verlängerung (max. 2)
Ref. 9014159
Kurzer (Standard-)
Schaltfühler
Ref. 9014233
Mit langem
Schaltfühler
Ref. 9016331
Mit langem Schaltfühler Ref. 016331)
+ 1 oder 2 Verlängerung(en)
Ref. 9014159
Schwarze Abdeckung (Ref. 9014160)
Mit einstellbarer Verlängerung

+ 3 Verlängerung Ref. 9014159
+ 1 Führungshülse
Ref. 9014229

4© 2011 Somfy SAS. All rights reserved. 09/2011
DE

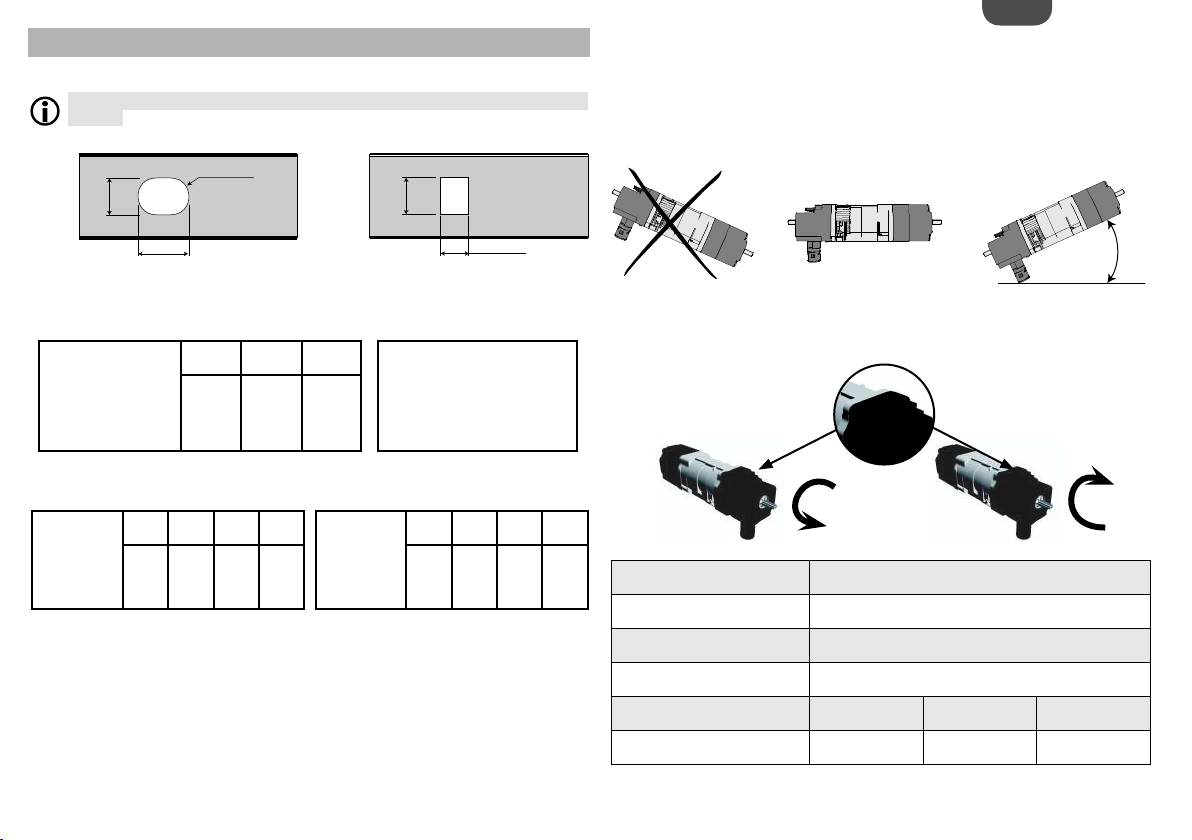

2.4.4. Thermoschutz
Die Antriebe J4 1TN/2TN/HTM/WT sind, für den Fall, dass die Temperatur bei einem Dauerbetrieb
von mehr als 6 Minuten zu stark ansteigt, mit einem Thermoschutz versehen.
2.4.5. Montagewinkel des Antriebs
Der Antrieb J4 ist für den Betrieb in horizontaler Position vorgesehen:
2.4.6. Drehrichtung
2.4.1. Stanzbild für die Kopfschiene

Zeichnungen
2.4.2. Geeignetes Drehmoment
2.4.3. Leistung des Endschalters
2.4. Technische Daten
Betriebsspannung 230 V ~ 50 Hz
Temperaturbereich - 20 °C bis + 70 °C
Schutzart IP 54
Schutzklasse Kategorie I
Drehmoment (Nm) 610 18
Motorleistung (W) 95 110 155
1TN
2TN
HTM
WT
R 13 max
36 mini
20 mini
26 mini 26 mini
Maximales
Drehmoment/
Antriebstyp
J406 J410 J418 Das zulässige maximale
Moment, welches beim J418
auf die Welle auftreten darf
beträgt 12 Nm
6
N.m
10
N.m
18
N.m
Maximale
Leistung des
Endschalters
(in
Umdrehungen)
1TN 2TN HTM WT
Werkseitig
eingestelle
Leistung des
Endschalters
1TN 2TN HTM WT
60 60 90 200 60 60 60 120
NICHT OK OK OK
10°
max
Oben
Unten
Stecker für
Spannungsversor-
gung

5
© 2011 Somfy SAS. All rights reserved. 09/2011
DE
3. Montage
3.1. 
3.2. 
3.3. 
1
2
1
3
77
2
1
2
1
3
77
2
1
2
1
3
77
2
5
6a 4
7
7
4
56a
4
7
7
5
56a
4
7
7
5
4
55
7
7
1
2
1
5
5
7
7
3
2
3.3.1. Montage mit außen liegenden Halte-
klammern
 
mit zwei Schrauben M 3 X 8 (2) an die Welle
des Antriebs.
)Anzugsmoment = 1,1 Nm
 
an.
Stellen Sie sicher, dass das Kabel
weder den drehenden Teil des Antriebs
noch den Mechanismus der Jalousien
behindert.
 
ein.
 
den Halteklammern (5) über den
Resonanzbändern (6a) in der Kopfschiene
(4).
 
Adapter befestigt werden.
3.3.2. Montage mit innen liegenden Halte-
klammern
 
mit zwei Schrauben M 3 X 8 (2) an die Welle
des Antriebs.
)Anzugsmoment = 1,1 Nm
 
an.
Stellen Sie sicher, dass das Kabel weder
den drehenden Teil des Antriebs noch den
Mechanismus der Jalousien behindert.
 
Kopfschiene (4) ein.
 
Halteklammern (5) in der Kopfschiene (4).
 
Adapter befestigt werden.
Die innen liegenden Halteklammern
können nicht mit den Antrieben J418
(J4-Antriebe mit einem Drehmoment von
18 Nm) verwendet werden.
 
zwei Schrauben M 3 X 8 (2) an die Welle des
Antriebs.
)Anzugsmoment = 1,1 Nm

Schließen Sie das Netzkabel (3) am Antrieb an.
Stellen Sie sicher, dass das Kabel weder
den drehenden Teil des Antriebs noch den
Mechanismus der Jalousien behindert.
 
Kopfschiene im Bereich des Antriebes zusam-
men.
 

Befestigen Sie den Antrieb mit den Halteklammern (5)
über den Resonanzbändern (6a) in der Kopfschiene
(4).
 
Adapter befestigt werden.
3.2.1. Montage mit außen liegenden Halte-
klammern
 
zwei Schrauben M 3 X 8 (2) an die Welle des
Antriebs.
)Anzugsmoment = 1,1 Nm

Schließen Sie das Netzkabel (3) am Antrieb an.
Stellen Sie sicher, dass das Kabel weder
den drehenden Teil des Antriebs noch den
Mechanismus der Jalousien behindert.
 
Kopfschiene (4) ein.
 
Halteklammern (5) über den Resonanzbändern
(6a) in der Kopfschiene (4).
 
Adapter befestigt werden.

6© 2011 Somfy SAS. All rights reserved. 09/2011
DE
3.4.1. Montage mit den Antrieben J406/J410
(Drehmoment von 6 oder 10 Nm)
 
mit zwei Schrauben M 3 X 8 (2) an die Welle
des Antriebs.
)Anzugsmoment = 1,1 Nm
 
an.
Stellen Sie sicher, dass das Kabel
weder den drehenden Teil des Antriebs
noch den Mechanismus der Jalousien
behindert.

Bringen Sie die beiden Kopfschienenadapter (8)
auf dem Antrieb an.
 
Kopfschiene (4) ein.
 
Halteklammer (5) in der Kopfschiene (4).
 
Adapter befestigt werden.
3.4.  3.4.2. 

 
mit zwei Schrauben M 3 X 8 (2) an die Welle
des Antriebs.
)Anzugsmoment = 1,1 Nm
 
an.
Stellen Sie sicher, dass das Kabel
weder den drehenden Teil des Antriebs
noch den Mechanismus der Jalousien
behindert.

Bringen Sie die beiden Kopfschienenadapter (8)
auf dem Antrieb an.
 
Kopfschiene (4) ein.
 
Halteklammer (5) in der Kopfschiene (4).
 
Adapter befestigt werden.
 
in der Abbildung gezeigt auf der Baugruppe
Kopfschiene (4) + Antrieb an.
 
Schraube M 5 x 10 mm auf dem Antrieb.
)Anzugsmoment = max. 4 Nm
)Die Schraube auf dem Bügel (9)
muss vollständig angezogen
werden.
85
5
5
8
7
9
1
2
12
88
5
77
3
1
2
12
88
5
77
3

7
© 2011 Somfy SAS. All rights reserved. 09/2011
DE
 
mit zwei Schrauben M 3 X 8 (2) an die Welle
des Antriebs.
)Anzugsmoment = 1,1 Nm
 
an.
Stellen Sie sicher, dass das Kabel
weder den drehenden Teil des Antriebs
noch den Mechanismus der Jalousien
behindert.

Bringen Sie die beiden Kopfschienenadapter (8)
auf dem Antrieb an.
 
Kopfschiene (4) ein.
 
Halteklammern (5) in der Kopfschiene (4).
3.5. 
5
8
77
4
1
2
12
88
5
7
7
3

8© 2011 Somfy SAS. All rights reserved. 09/2011
DE
Gefahr
Offenliegende Spannungsleitungen Bei Berührung Gefahr eines Stromschlags!

auf der Anlage vornehmen.
Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten.
Dieses Somfy-Produkt muss von einer fachlich qualifizierten Person (Elektrofachkraft

fachlich qualifizierte Person muss die gültigen Normen und gesetzlichen Vorschriften


Der Antrieb J4 darf nur mit dem zugehörigen Netzkabel an die Spannungsversorgung angeschlossen
werden.
Dieser Antrieb darf nicht an einen Trenntransformator angeschlossen werden.
Wenn Sie einen Schalter benutzen, können max. 3 Antriebe, mit einer Gesamtkabellänge von 50 m,
parallel angeschlossen werden.
Achten Sie auf den richtigen Anschluss der Phasen und Nullleiter.
Schließen Sie an jeden Antrieb nicht mehr als einen Schalter an.
Im Falle einer Ansteuerung mit einer Steuerung oder anderen Automatismen, lesen Sie bitte in der
jeweiligen Gebrauchsanleitung nach.
Die Bewegung des Antriebs wird nur dann korrekt ausgeführt, wenn der Befehl kontinuierlich mind. 200
ms gesendet wird.
Damit an den Antrieb gesendete Befehle korrekt ausgeführt werden, müssen mindestens 500 ms
zwischen zwei Befehlen liegen.
4. Elektrischer Anschluss
4.1. 1TN / HTM / WT
4.2. 2TN
4.3. Besonderheiten des J4 WT
Der Schaltfühler wird für die obere Endlage verwendet.
Verwenden Sie die im Kapitel 2.3 beschriebenen
Verlängerungen, um die Höhe anzupassen.
5. 1TN/2TN: Einstellen der Endlagen
5.1. Obere Endlage
5.2. Untere Endlage (1TN)/Untere Endlage Nr. 2 (2TN)
Die untere Endlage kann nicht über den Antrieb
angepasst werden. Der Antrieb wird mit der
werkseitig eingestellten unteren Endlage geliefert.
Verwenden Sie das folgende Verfahren, um die
untere Endlage der Außenjalousie zu ändern:
       
trennen Sie dann die Antriebswellen von den
Wellenadaptern (1).
 
in der unteren Endlage stoppt.
      
gewünschte untere Endlage (1TN)/untere
Endlage Nr. 2 (2TN).
      
Wellenadaptern (1), ziehen Sie dann bei
Bedarf die Schrauben (7) vollständig an.
Die untere Endlage ist jetzt eingestellt.
M
Phase
Neutralleiter
Schutzleiter
Braun (3)
Schwarz (2)
Blau (1)
Grün-gelb
1 2 3
Neutralleiter
(Blau)
Unten
(Braun)
Oben
(Schwarz)
Schutzleiter (grün-gelb)
Antrieb
M
1 2 3 4
Unten,
Lamellen
geöffnet
(schwarz)
Unten,
Lamellen
geschlossen
(grau)
Neutralleiter
(blau)
Oben (braun oder
rot)
Antrieb
Schutzleiter (grün-gelb)
Phase
Neutralleiter
grau (2)
braun oder rot(3)
Schwarz (1)
Blau (4)
Grün-gelb
Stecker antriebsseitig
Untere
Endlage
1 TN
max. 60 Umdrehungen
Obere
Endlage
2 TN
Obere
Endlage
Untere Endlage Nr. 2
180°
max. 60 Umdrehungen
Untere Endlage Nr. 1
Schutzleiter
11 77
11 77
Stecker antriebsseitig

9
© 2011 Somfy SAS. All rights reserved. 09/2011
DE
Drücken Sie kurz die Einstelltaste der Endlage, bis sie einrastet (nicht
gedrückt halten).
Drücken Sie nur die Einstelltaste für die gewünschte Richtung (untere
Endlage = weiße Taste, obere Endlage = schwarze Taste).
Drücken Sie nie beide Einstelltasten gleichzeitig.
Sie könnten den Antrieb (Verriegelungsmechanismus) beschädigen.
Werkseinstellung: Der Antrieb wird in der unterer Endlage und mit 60 Umdrehungen bis zur
oberen Endlage ausgeliefert.
Die beiden nachstehend beschriebenen Vorgänge zur Einstellung der Endlage sind
voneinander unabhängig.
 Bewegen Sie die Außenjalousie, bis sie
sich mindestens 30 cm (b) unter der

 Drücken Sie die schwarze Einstell-
taste (c), bis sie einrastet.
 Bewegen Sie die Außenjalousie bis zur gewünschten
oberen Endlage (Tippbetrieb ist möglich).
 Bewegen Sie jetzt die Außenjalousie in Ab-Richtung,
bis Sie das Entriegeln der Taste hören (ca. 2 Umdrehungen/4 Sekunden).
Die obere Endlage ist jetzt eingestellt.
Hinweis: Wenn Sie den Antrieb umdrehen (Schaltfühler nach oben), können Sie das Verriegeln und
Entriegeln der Tasten sehen.
6. HTM: Einstellen der Endlagen
6.1. Obere Endlage
 Bewegen Sie die Außenjalousie, bis sie
sich mindestens 30 cm (e) über der

 Drücken Sie die weiße Einstelltaste (d),
bis sie einrastet.
 Bewegen Sie die Außenjalousie bis zur
gewünschten unteren Endlage (Tippbetrieb ist möglich).
 Bewegen Sie jetzt die Außenjalousie in Auf-Richtung,
bis Sie das Entriegeln der Taste hören (ca. 2 Umdrehungen/4 Sekunden).
Die untere Endlage ist jetzt eingestellt.
Hinweis: Wenn Sie den Antrieb umdrehen (Schaltfühler nach oben),
können Sie das Verriegeln und Entriegeln der Tasten sehen.
 Führen Sie einen kompletten Zyklus durch, um zu prüfen, ob folgende Einstellungen richtig
sind:
Obere Endlage
Untere Endlage
Stopp auf Schaltfühler mit Kontakt zum Schaltfühler während einer
Aufwärtsbewegung
6.2. Untere Endlage
6.3. Testen
c
a
> 30cm
b
e
> 30cm
f
d

10 © 2011 Somfy SAS. All rights reserved. 09/2011
DE
Standardmäßig (Werkseinstellung) wird der Antrieb in der unterer
Endlage und mit 120 Umdrehungen bis zur oberen Endlage
ausgeliefert.
 Schließen Sie Montagekabel (USC) Artikel Nr. 9015971 an.
 Positionieren Sie die Außenjalousie zwischen den voreingestellten
Endlagen.
 Halten Sie die Taste  auf dem Montagekabel mindestens
5 Sekunden lang gedrückt.
)Die Außenjalousie bewegt sich kurz nach oben.
Wenn Sie nicht über das Montagekabel verfügen, können Sie

einem Drucktaster ohne Verriegelung gleichzeitig drücken.

drücken.
)Die Außenjalousie bewegt sich in Auf-Richtung, stoppt kurz
(0,2 Sekunden) und setzt die Aufwärtsbewegung fort.
Der kurze Stopp gibt an, dass sich der Antrieb J4 WT im

 
 
)Die Außenjalousie bewegt sich in Ab-Richtung, stoppt kurz
(0,2 Sekunden) und setzt die Abwärtsbewegung fort. Dieser
kurze Stopp gibt an, dass sich der Antrieb J4 WT nicht mehr

gespeichert hat.
 Gehen Sie zurück zu Schritt 7.1, um eine neue Endlage einzustellen.
Wenn sich die Außenjalousie während des Einstellvorgangs bis zum
Kontakt mit dem Schaltfühler aufwärts bewegt, wird die obere Endlage
automatisch ca. 5 mm unterhalb der Position des Schaltfühlers
gespeichert.
Hinweis: Sie können diesen Modus während des Einstellvorgangs verlassen,
indem Sie kurz die Taste  auf dem Montagekabel drücken.

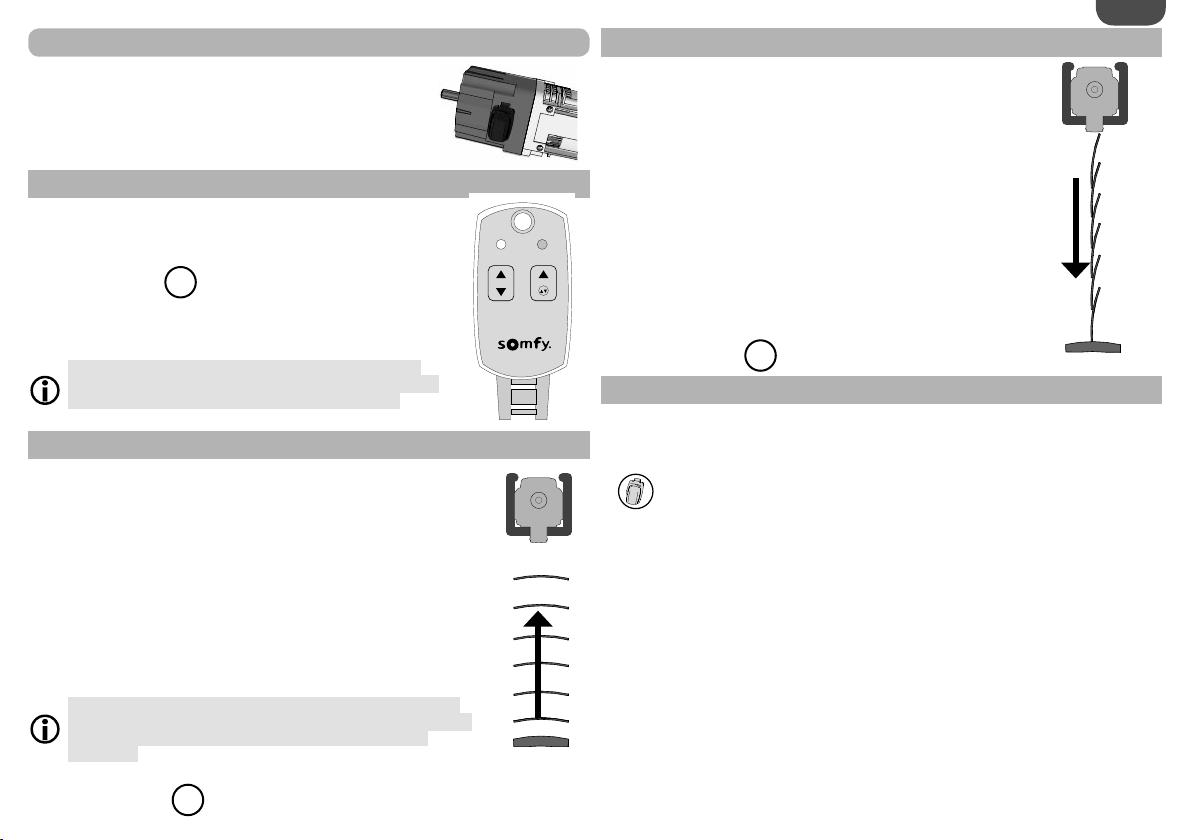

7. WT: Einstellen der Endlagen
7.1. Umschalten in den Einstellmodus der Endlagen
7.2. Einstellen der oberen Endlage

 
drücken.
)Die Außenjalousie bewegt sich in Ab-Richtung, stoppt kurz
(0,2 Sekunden) und setzt die Abwärtsbewegung fort.
Der kurze Stopp gibt an, dass sich der Antrieb J4 WT im

 
 
)Die Außenjalousie bewegt sich in Auf-Richtung, stoppt kurz
(0,2 Sekunden) und setzt die Aufwärtsbewegung fort. Dieser
kurze Stopp gibt an, dass sich der Antrieb J4 WT nicht mehr

gespeichert hat.
 Gehen Sie zurück zu Schritt 7.1, um eine neue Endlage einzustellen.
Hinweis: Sie können diesen Modus während des Einstellvorgangs verlassen,
indem Sie kurz die Taste  auf dem Montagekabel drücken.

 
 Warten Sie mindestens 5 Sekunden, bevor Sie mindestens 5 Sekunden lang den Schaltfühler

 Die Außenjalousie bewegt sich kurz nach oben.
 Führen Sie das in Abschnitt 7.2 beschriebene Verfahren durch, um die obere Endlage
einzustellen.
 Führen Sie das in Abschnitt 7.3 beschriebene Verfahren durch, um die untere Endlage
einzustellen.
7.3. Einstellen der unteren Endlage
7.4. Einstellen der Endlagen ohne das Montagekabel
WT
RTS
A

11
© 2011 Somfy SAS. All rights reserved. 09/2011
DE

Stellen Sie sicher, dass sich die Außenjalousie mindestens 30 cm unterhalb des Stopps

 Drücken Sie 15 Sekunden lang die Taste  auf dem Montagekabel.
)Der Antrieb dreht sich zweimal kurz.
)Die aktuelle Position der Jalousie wird als untere Endlage gespeichert.
)Die obere Endlage wird 120 Umdrehungen oberhalb der unteren Endlage
gespeichert.
Wenn Sie nicht über das Montagekabel verfügen, können Sie diesen Vorgang durchführen,

drücken.
Der Antrieb funktioniert nicht. Stellen Sie sicher:
 Dass der Antrieb richtig verkabelt ist.
 Dass der Antrieb nicht durch den Thermoschutz abgeschaltet wurde.
)Falls das der Fall ist, warten Sie das Abkühlen des Antriebs ab.
 Dass das richtige Kabel verwendet wurde.
 Dass es sich bei dem verwendeten Antrieb wirklich um einen Antrieb J4 WT handelt (siehe
Etikett).
7.5. Rückkehr zur werkseitigen Voreinstellung
7.6. Fehlerbehebung

12 © 2011 Somfy SAS. All rights reserved. 09/2011
EN
1. Glossary
Shaft adaptor Head rail adaptor
Power supply connector
Shaft
Mushroom
Limit switch casing
Large acoustic strip
Gearbox
Brake
Rotor/Stator
  
2. General 19
3. Assembly 22
4. Electrical connection 27
  
6. HTM : Setting the end limits 29
7. WT : Setting the end limits 31
1. Glossaire 33
2. Généralités 34
3. Montage 37
4. Branchement électrique 42
5. 1TN / 2TN : réglage des fins de course 43
6. HTM : réglage des fins de course 44
7. WT : réglage des fins de course 46
1.1. EN - Contents
1.1. FR - Sommaire
   
2. Všeobecné pokyny 49
   
4. Electrické zapojení 57

6. Pohony HTM: Nastavení koncových poloh 59
7. WT: Nastavení koncových poloh 61
1.1. CZ - Obsah
1. Glossario 63
2. Informazioni generiche 64
3. Montaggio 67
4. Collegamento elettrico 72
5. 1TN/2TN: Regolazione dei finecorsa 73
6. HTM: Regolazione dei finecorsa 74
7. WT: Regolazione dei finecorsa 76
1.1. IT - Indice
1. Bezeichnungen 3
2. Allgemeines 4
3. Montage 7
4. Elektrischer anschluss 12
5. 1TN/2TN: Einstellen der endlagen 13
6. HTM : Einstellen der endlagen 14
7. WT : Einstellen der endlagen 16
1.1. DE - Inhalt

13
© 2011 Somfy SAS. All rights reserved. 09/2011
EN
Please read this installation guide carefully and in full in order to use the product’s functionalities
to their full extent. Somfy accepts no responsibility for any faults or damage resulting from failure
to adhere to the installation guide (use other than for the intended purpose, incorrect installation,
operating error etc.).
The J4 motor is designed for the electrical control of exterior Venetian blinds.
It is important to follow these instructions for the safety of all persons. Incorrect
assembly can lead to serious injury. These safety instructions must be retained.
 The motor, torque and operating time must be adjusted according to the whole installation.
 Only original Somfy accessories should be used (adaptors, brackets, same type of cable, etc.).
 Fitting, testing, commissioning and repair of the installation must only be carried out by
qualified personnel.
 Correct operation of the installation is only guaranteed if the installation and assembly
have been carried out according to best practices, if the power supply is adequate and if
maintenance is carried out.
 The moving parts of the motors must be protected if operating below 2.50 m from ground level.
 The installation must not be used if it shows any signs of damage (for example wear, damaged
cables/springs or misadjusted end limits).
 The installation must be protected from all unauthorised use. Take preventive measures to
avoid any unwanted operation.
 Children are not permitted to play with the wired controls. Keep the remote control out of the
reach of children.
 Disconnect all connected cables from the power supply before working on the installation.
 The permanently installed control points must be visible.
 Do not use the installation if work (cleaning windows for example) is being carried out nearby.
 Comply with the assembly and operating guides, in particular the safety instructions of the
manufacturer of the device to be used.
Subject to technical modifications.
SOMFY hereby declares that the device complies with the applicable directives.
A declaration of conformity is available at www.somfy.com/ce.
2. General
2.3.1. General information
The main function of the mushroom is to ensure the safety of the installer and the end user, by
protecting the motor and the product on which it is installed.
For J4 1TN and J4 2TN motors, the mushroom must be used as an upper end limit.
For J4 HTM and J4 WT motors, the mushroom can be used as an upper end limit if the installer
does not want to adjust this position.
Be sure that during the operation, no slat of the end product exerts radial effort on the mus-
hroom, or the guide tube (if used).

2.3.2. Options
1TN / 2TN
HTM
2.1. General safety instructions
2.2. Declaration of conformity
2.3. Mushrooms
Black cover Ref. 9014160
Short (standard)
mushroom
With an adjustable
extension Ref.

With an adjustable

+ 1 extension (2 max.)
Ref. 9014159
Short (standard)
mushroom
Ref. 9014233
With a long
mushroom
Ref. 9016331
With a long mushroom Ref. 9016331
+ 1 or 2 extensions Ref. 9014159
Black cover Ref. 9014160
With an adjustable extension

+ 3 extension Ref. 9014159
+ 1 guide cable Ref. 9014229

14 © 2011 Somfy SAS. All rights reserved. 09/2011
EN
2.4.4. Thermal time
J4 1TN/2TN/HTM/WT motors are protected by a thermal cut-out in the event of a temperature rise
caused by continuous use, longer than 6 minutes.
2.4.5. Motor angle
The J4 motor is designed to operate in a horizontal position:
2.4.6. Direction of rotation
2.4.1. Cutaway diagram of the head rail
For detailed technical information, please refer to the appropriate data sheets and interface
drawings.
2.4.2. Applicable torque
2.4.3. Limit switch capacity
2.4. Technical data
Power supply 230 V ~ 50 Hz
Operating temperature - 20 °C à + 70 °C
Index protection rating IP 54
Safety level Classe I
Torque (Nm) 6 10 18
Power (W) 95 110 155
1TN
2TN
HTM
WT
R 13 max
36 mini
20 mini
26 mini 26 mini
Maximum applicable
torque/motor type
J406 J410 J418
For the J418 motor, the maxi-
mum torque on one shaft output
is 12N.m
6
N.m
10
N.m
18
N.m
Maximum
capacity
of the limit
switch unit
(in turns)
1TN 2TN HTM WT Factory-set
capacity
of the limit
switch unit
1TN 2TN HTM WT
60 60 90 200 60 60 60 120
NOT OK OK OK
10°
max
TopBottom
Power supply
connector

15
© 2011 Somfy SAS. All rights reserved. 09/2011
EN
3. Assembly
3.1. 
3.2. 
3.3. 
1
2
1
3
77
2
1
2
1
3
77
2
1
2
1
3
77
2
5
6a 4
7
7
4
56a
4
7
7
5
56a
4
7
7
5
4
55
7
7
1
2
1
5
5
7
7
3
2
3.3.1. Assembly with external clips
 Fit the 2 adaptors (1) using 2 M3x8 screws (2)
on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 Insert the motor in the head rail (4).
 Using the clips (5), fix the motor in the head
rail (4) on top of the small acoustic strips (6a).
 The shaft can be fixed in the adaptor using a
grub screw (7).
3.3.2. Assembly with internal clips
 Fit the 2 adaptors (1) using 2 M3x8 screws (2)
on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
venetian mechanism.
 Insert the motor in the head rail (4).
 Using the clips (5), fix the motor in the head
rail (4).
 The shaft can be fixed in the adaptor using a
grub screw (7).
Internal clips cannot be used with J418
motors (J4 motors with 18 N.m torque).

on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 
(4) in the area of the motor.
 Using the clips (5), fix the motor in the head
rail (4) on top of the small acoustic strips (6a).
 The shaft can be fixed in the adaptor using a
grub screw (7).
3.2.1. Assembly with external clips
 Fit the 2 adaptors (1) using 2 M3x8 screws (2)
on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 Insert the motor in the head rail (4).
 Using the clips (5), fix the motor in the head
rail (4) on top of the small acoustic strips (6a).
 The shaft can be fixed in the adaptor using a
grub screw (7).

16 © 2011 Somfy SAS. All rights reserved. 09/2011
EN
3.4.1. Assembly with J406/J410 motors (6 or
10 N.m torque)

on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 Fit the two head rail adaptors (8) on the motor.
 Insert the motor in the head rail (4).
 Using the clip (5), fix the motor in the head
rail (4).
 The shaft can be fixed in the adaptor using a
grub screw (7).
 3.4.2. 


on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 Fit the two head rail adaptors (8) on the motor.
 Insert the motor in the head rail (4).
 Using the clip (5), fix the motor in the head
rail (4).
 The shaft can be fixed in the adaptor using a
grub screw (7).
 Fit the additional bracket (9) on the head
rail (4) + motor assembly, as shown on the
diagram.
 Fix the bracket (9) on the motor with an M5 x
10 mm screw.
)Tightening torque = 4 N.m aximum
)The screw must be fully tightened
on the bracket (9).
85
5
5
8
7
9
1
2
12
88
5
77
3
1
2
12
88
5
77
3

17
© 2011 Somfy SAS. All rights reserved. 09/2011
EN

on the motor shaft.
)Tightening torque = 1.1 N.m
 Connect the power supply cable (3) to the
motor.
Ensure that the cable does not hinder
the rotating part of the motor or the
Venetian mechanism.
 Fit the two head rail adaptors (8) on the motor.
 Insert the motor in the head rail (4).
 Using the clips (5), fix the motor in the head
rail (4).

5
8
77
4
1
2
12
88
5
7
7
3

18 © 2011 Somfy SAS. All rights reserved. 09/2011
EN
Danger!
Live electric cables Danger of electric shock if touched!
Disconnect all connected cables from the power supply before
working on the installation!
Take preventive measures to avoid any unwanted operation!

for whom this guide is intended. The professionally qualified person must
comply with all the standards and legal provisions in force in the country of use.
The J4 power supply cable must never be powered while disconnected from the motor.
A J4 motor must never be supplied without its dedicated cable.
This motor must not be connected to an isolating transformer.
When you use a switch, a maximum of 3 motors, with a total cable length of 50 m, can be
connected in parallel.
The phases and neutrals must be connected together respectively.
Do not use more than one switch connected to each motor.
In case of drive by a controller or any automatisms, please refer to the dedicated instructions
manual.
The movement is correctly executed by the motor, only if it received a continuous order for at
least 200 ms.
For commands sent to the motor to be executed correctly, they must be at least 500 ms apart.
4. Electrical connection
4.1. 1TN / HTM / WT
4.2. 2TN

The mushroom is used for the upper end limit position.
To adjust the height of the mushroom, use the extensions
described in section 2.3.
5. 1TN/2TN: Setting the end limits
5.1. Upper end limit position
5.2. Lower end limit (1TN)/lower end limit no. 2 (2TN) position
The lower end limit position cannot be adjusted on
the motor. The motor is supplied ex. factory in the
lower end limit position.
To change the lower end limit position on
the exterior Venetian blind, use the following
procedure:
 If necessary, loosen the grub screws (7), then
disconnect the drive shafts from the motor shaft
adaptors (1).
 Rotate the motor downwards until it stops in the
lower end limit position.
 Position the exterior Venetian blind in the
required lower end limit (1TN)/lower end limit
no. 2 (2TN) position.
 Connect the drive shafts to the motor shaft
adaptors (1), then, if necessary, fully tighten the
screws (7).
The lower end limit position is now set.
M
Common
Neutral
Earth
Brown (3)
Black (2)
blue (1)
green-yellow
Motor connector
1 2 3
Neutral
(blue)
Bottom
(Brown)
Top
(Black)
Earth (green-yellow)
Motor
M
1 2 3 4
Bottom
slats open
(black)
Bottom slats
closed (Grey)
Neutral (bleu)
Top (Brown or
red)
Motor
Earth (green-yellow)
Common
Neutral
Earth
Grey (2)
Brown or red (3)
Black (1)
blue (4)
green-yellow
Motor connector
Lower end
limit position
1 TN
60 turns maximum
Upper end
limit position
2 TN
Upper end
limit position
Lower end limit
position no. 2 180°
60 turns maximum
Lower end limit
position no. 1
11 77
11 77

19
© 2011 Somfy SAS. All rights reserved. 09/2011
EN

Only press the setting button for the corresponding direction (lower end
limit = white button, upper end limit = black button).
Never press both setting buttons at the same time.
Risk of damaging the motor (interlock mechanism)
Factory setting: The motor is supplied in lower end limit position with 60 turns to the upper
end limit.
The 2 end limit position setting operations described below are independent.
 Move the exterior Venetian blind to at
least 30 cm (b) below the required upper
end limit (a).
 Press the black setting button (c)
until it locks.
 Move the exterior Venetian blind to the required
upper end limit position (momentary mode is possible).
 Now move the exterior Venetian blind downwards
until you hear the button unlock (approximately 2 turns/4 seconds).
The upper end limit is now set.
Note: When the motor is turned upside down (mushroom upwards), the locking and unlocking of
the buttons can be seen.
6. HTM : Setting the end limits
6.1. Upper end limit
 Move the exterior Venetian blind to at least
30 cm (e) above the required lower
end limit (f).
 Press the white setting button (d) until it
locks.
 Move the exterior Venetian blind to the
required lower end limit position
(momentary mode is possible).
 Now move the exterior Venetian blind upwards
until you hear the button unlock (approximately 2 turns/4 seconds).
The lower end limit is now set.
Note: When the motor is turned upside down (mushroom upwards),
the locking and unlocking of the buttons can be seen.
 Perform a complete cycle, to check that the following settings are correct:
ˆUUpper end limit position
Lower end limit position
Stop on mushroom, by resting against the mushroom during an upward movement.
6.2. Lower end limit
6.3. Test
c
a
> 30cm
b
e
> 30cm
f
d

20 © 2011 Somfy SAS. All rights reserved. 09/2011
EN
WT
RTS
A
By default (factory setting) the motor is supplied in lower end limit
position with 120 turns to the upper end limit position.
 Connect the WT setting tool - Ref. 9013142.
 Position the exterior Venetian blind in-between the preset end limit
positions.
 Press the  button on the WT setting tool simultaneously for at
least 5 seconds.
)The exterior Venetian blind makes a brief movement wards.
If you do not have the WT setting tool, you can perform this

pushbutton.
 
)
(0.2 seconds) and then continues to move up. This brief stop
indicates that the J4 WT motor is in end limit setting mode.
 
is reached.
 
)
(0.2 seconds) and then continues to move down. This brief
stop indicates that the J4 WT motor is no longer in end limit
setting mode and has stored the upper end limit position.
 To set an end limit position again, go back to step 7.1.
During this setting operation, if the exterior Venetian blind moves up
until it rests against the mushroom, the upper end limit position is
automatically stored at approximately 5 mm below the position of the
mushroom.

the  button on the WT setting tool.
7. WT : Setting the end limits
7.1. Switching to end limit setting mode
7.2. Setting the upper end limit position

 
)
(0.2 seconds) and then continues to move down. This brief
stop indicates that the J4 WT motor is in end limit setting
mode.
 
is reached.
 
)
(0.2 seconds) and then continues to move up. This brief stop
indicates that the J4 WT motor is no longer in end limit setting
mode and has stored the lower end limit position.
 To set an end limit position again, go back to step 7.1.

the  button on the WT setting tool.
 Position the exterior Venetian blind in-between the preset end limit positions.
 
 Wait for at least 5 seconds, then press the mushroom 
point simultaneously, for at least 5 seconds.
 The exterior Venetian blind makes a brief movement upwards.
 Carry out the procedure described in section 7.2 to set the upper end limit position.
 Carry out the procedure described in section 7.3 to set the lower end limit position.
7.3. Setting the lower end limit position
7.4. Setting the end limit positions without the WT setting tool
