SOMFY Sonesse Ultra 50 RTS User manual

Sonesse Ultra 50 RTS
Sonesse Ultra 50 RTS RH
Ref. 5120786A
EN Instructions
FR Notice
IT Manuale
ES Manual
ZH 说明

3
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
CONTENTS
1. Prerequisite information 3
1.1 Fields of application 3
1.2 liability 4
2. Installation 4
2.1. Installation 4
2.2. Wiring 5
2.3. Commissioning 6
2.4. Tips and recommendations for
installation 7
3. Use and maintenance 9
3.1. Up and Down buttons 9
3.2. STOP function 9
3.3. Favourite position (my) 10
3.4. Additional settings 10
3.5. Tips and recommendations for use 10
4. Technical data 11
ORIGINAL GUIDE
1. PREREQUISITE INFORMATION
1.1 FIELDS OF APPLICATION
The Sonesse 50 motor is designed to operate indoor applications (Roller blinds and projection
screens).
The Sonesse 50 motor is designed to operate multi-banding roller blinds.
The Sonesse 50 motor is designed to operate multiple roller blinds simultaneously, where these are
interconnected by an intermediate bracket.
The Sonesse 50 motor is not designed to be used with a compensating spring.
Any use outside the elds of application is prohibited, in particular:
The Sonesse 50 motor is not designed for outdoor applications (e.g. outdoor vertical blinds,
roller shutters, etc.)
The Sonesse Ultra 50 RTS motor has been developed for indoor use.
Its quiet operation ensures user comfort and well-being.
For more information, and to optimise the acoustic performance of your indoor application,
please contact a Somfy adviser.
These instructions apply to all Sonesse Ultra 50 RTS and Sonesse Ultra 50 RTS RH motor
irrespective of torque and speed variations.

4Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
1.2 LIABILITY
Before installing and using the motor, please read operating and installation guide care-
fully. In addition to following the instructions given in this guide, the instructions detailed in the
attached Safety instructions document must also be observed.
The motor must be installed by a motor and home automation professional, according
to instructions from Somfy and the regulations applicable in the country in which it is
commissioned.
It is prohibited to use the motor outside the elds of application described above. Such use,
and any failure to comply with the instructions given in this guide and in the attached Safety
instructions document, absolves Somfy from any liability and invalidates the warranty.
The installer must inform its customers of the operating and maintenance conditions for the
motor and must provide them with the instructions for use and maintenance, and the attached
Safety instructions document, after installing the motor. Any After-Sales Service operation on
the motor must be performed by a motor and home automation professional.
If in doubt when installing the motor, or to obtain additional information, contact a Somfy adviser
or go to the website www.somfy.com.
2. INSTALLATION
Instructions which must be followed by the motor and home automation professional
installing the motor.
Never drop, knock, drill or submerge the motor.
Install a separate control point for each motor.
To optimize ultra quiet operation, the mechanical plays between motor, accessories, tube
and end of tube must be decreased to the maximum.

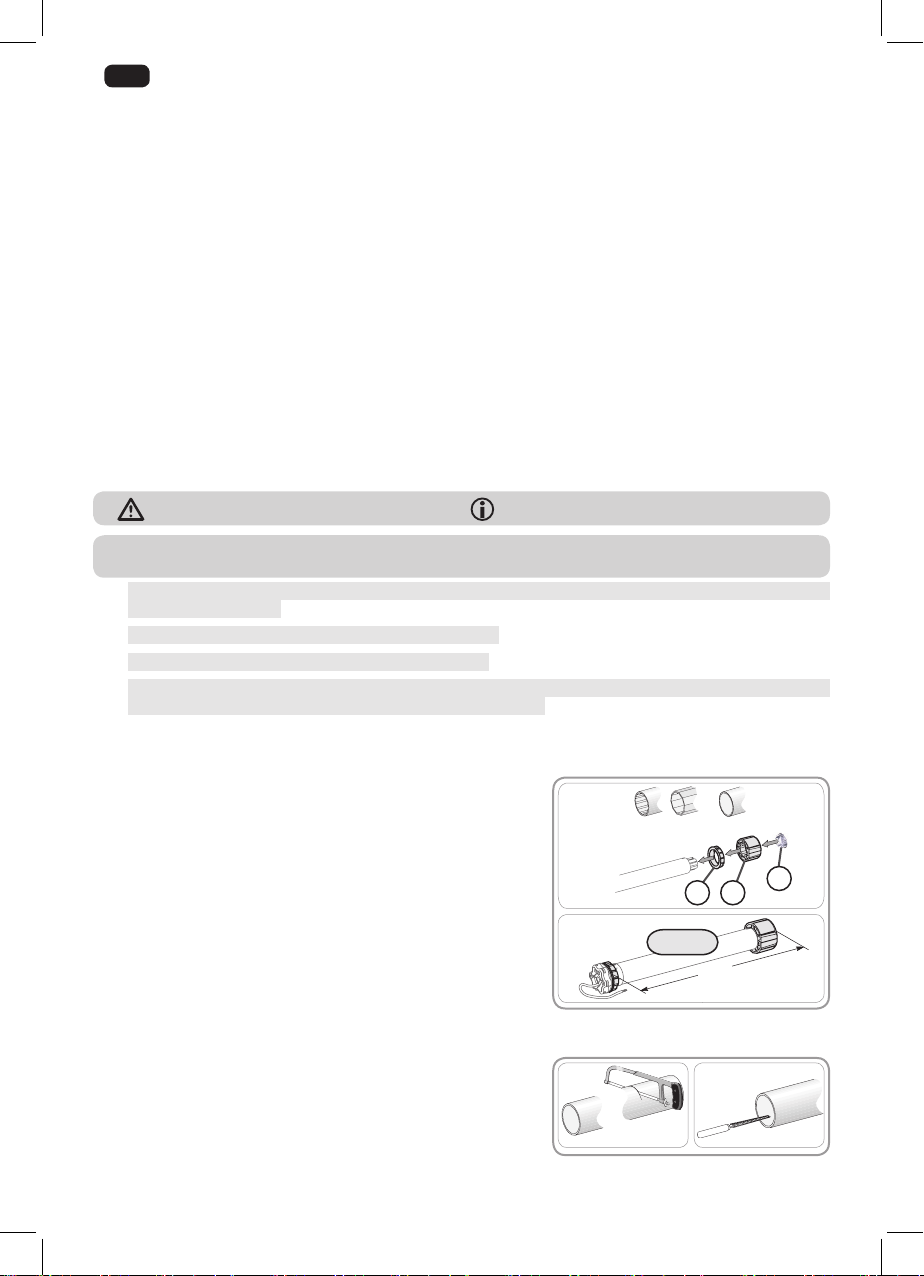

2.1. INSTALLATION
2.1.1. Preparing the motor
Check that the inner diameter of the tube greater than
47mm.
1) Fit the accessories required to integrate the motor in the
roller tube:
• Fit the crown a, the motor wheel band the stop wheel c
on the motor.
The stop wheel must be screwed with a torque ranging
between 1.5 and 1.8 Nm.
2) Measure the length (L1) between the inner edge of the
motor head and the edge of the motor wheel.
2.1.2. Tube preparation
1) Cut the roller tube to the required length, depending on
the motorised product.
2) Deburr the roller tube and remove the swarf.
1) 2)



Safety warning! Information ΛUp VDown
Caution!

1)
L1
L1 = …
2)
Ø > 47 mm
ba
c

5
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.2. WIRING
Cables which pass through a metal wall must be protected and isolated using a grommet
or sleeve.
Attach cables to prevent any contact with moving parts.
The cable on the Sonesse Ultra 50 can be removed. If it is damaged, replace it with an
identical cable.
Leave the motor power supply cable accessible: it must be possible to replace it easily.
- Switch off the power supply.
- Connect the motor according to the information in the table below:

2.1.3. Motor/tube assembly
1) Slide the motor into the roller tube.
2) The motor wheel must be locked in place to prevent
movement inside the roller tube:
• This can be done either by xing the roller tube to the
motor wheel using 4 x Ø 5 mm self-tapping screws,
or by using 4 x Ø 4.8 mm steel pop rivets placed 5
mm to 15 mm from the outer edge of the motor wheel,
regardless of the roller tube.
The screws or pop rivets must only be attached to the
motor wheel and not to the motor.
3) Slide the end cap into the roller tube and locked it if
necessary.
2.1.4. Installing the motor/tube assembly
The motorised product must not be compressed between the brackets
1) Install and x the motor/tube assembly onto the end
bracket fand onto the motor bracket g:
Ensure that the motor/tube assembly is secured onto
the end bracket. This operation prevents the motor/
tube assembly from coming out of the end bracket
mounting when the roller blind reaches the lower end
limit position.
2) For star head motors, ensure the stop ring hin place.
1)
2)
h
g
ab
Ø>47mm
ehe
h
f
ab
Ø>47mm
ehe
h


Neutral
(N)
Live
(L)
Earth
( )
120V-60Hz White Black Green
15 mm
5 mm
20 mm
L1
1)
2)
3)
N
L


6Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding

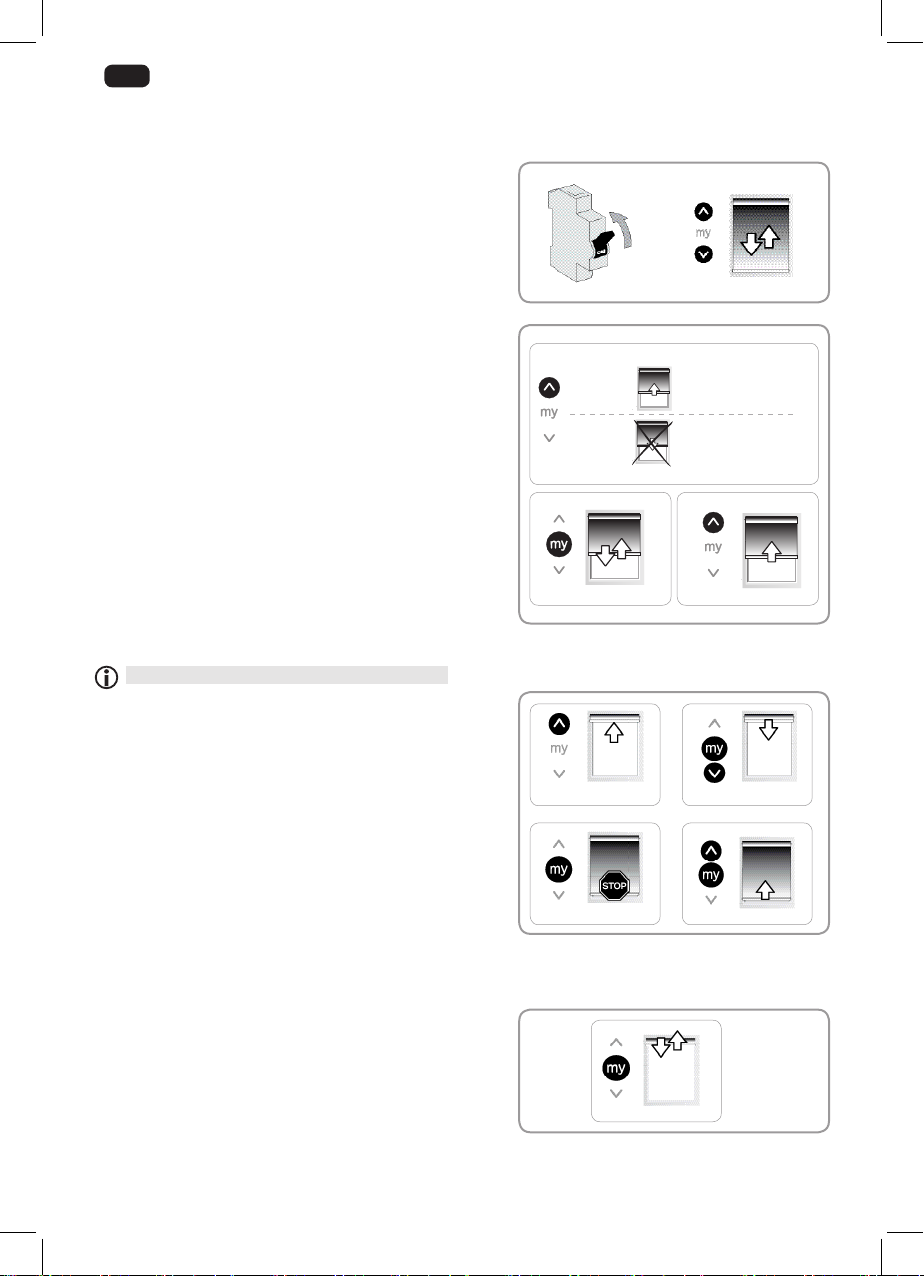

2.3. COMMISSIONING
2.3.1. Pre-programming the RTS control point
1) Switch on the power supply.
2) Press the Λand Vbuttons on the RTS control
point at the same time: The motorised product moves
up and down (fast raising and lowering), and the RTS
control point is pre-programmed in the motor.
2.3.2. Checking the direction of rotation
1) Press the Λ button on the RTS control point:
a) If the motorised product rises (a), the direction
of rotation is correct: Move onto the section
entitled “Setting the end limits”.
b) If the motorised product lowers (b), the direction
of rotation is incorrect: Move onto the next step.
2) Press the my button on the RTS control point
until the motorised product moves up and down: The
direction of rotation has been modied.
3) Press the Λbutton on the RTS control point to
check the direction of rotation.
2.3.3. Setting the end limits
The end limits can be set in any order.
1) Raise the motorised product to the desired position
by pressing the Λbutton.
2) Press the my and Vbuttons at the same time until
the motorised product moves.
The upper end limit is memorised.
3) Press the my button when the motorised product
reaches the desired lowered position. If necessary,
adjust the position of the motorised product using the
Λand Vbuttons.
4) Press the my and Λbuttons at the same time until
the motorised product moves.
The lower end limit is memorised. The motorised product rises and stops in the raised position.
2.3.4. Validation of the setting
To conrm the end limits, press the my button until
the motorised product moves up and down.
The end limits are programmed.
21
a
b
=
=
a
b
=
=
a
b
=
=
1)
2) 3)
1) 2)
3) 4)

7
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.3.5. Recording the RTS control point
The motorisation is in programming mode:
-- Quickly press the PROG button on the RTS control
point to be programmed:
→The motorised product moves up and down: this
RTS control point is programmed in the motorisation.
If the motorisation is no longer in programming mode, repeat Step 2.3.1 then perform
Step 2.3.4.
2.3.6. Adding/Deleting Somfy control points and sensors
Refer to the corresponding guide.
2.4. TIPS AND RECOMMENDATIONS FOR INSTALLATION
2.4.1. Questions about the Sonesse Ultra 50 RTS?
PROG.
Observations Possible causes Solutions
The motorised
product does not
operate.
The wiring is incorrect. Check the wiring and modify it if
necessary.
The Motor is in thermal protection. Wait until the motor cools down.
The control point battery is weak. Check whether the battery is weak and
replace it if necessary.
The control point is not
compatible. Check for compatibility and replace the control point if necessary.
The control point used has not
been programmed into the motor.
Use a programmed control point or
program this control point.
The motorised
product is noisy:
The motor wheel and the crown
are not suitable for the tube. Replace the motor wheel and the crown
The motorised product is com-
pressed between the brackets Increase the play between the brackets
The tube contains swarf and
screws. Clean the roller tube.
The motorised
product stop to soon
or to late.
The end-limits of the motorised
product drift. Readjust the end-limits

8Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
A
PROG.
B

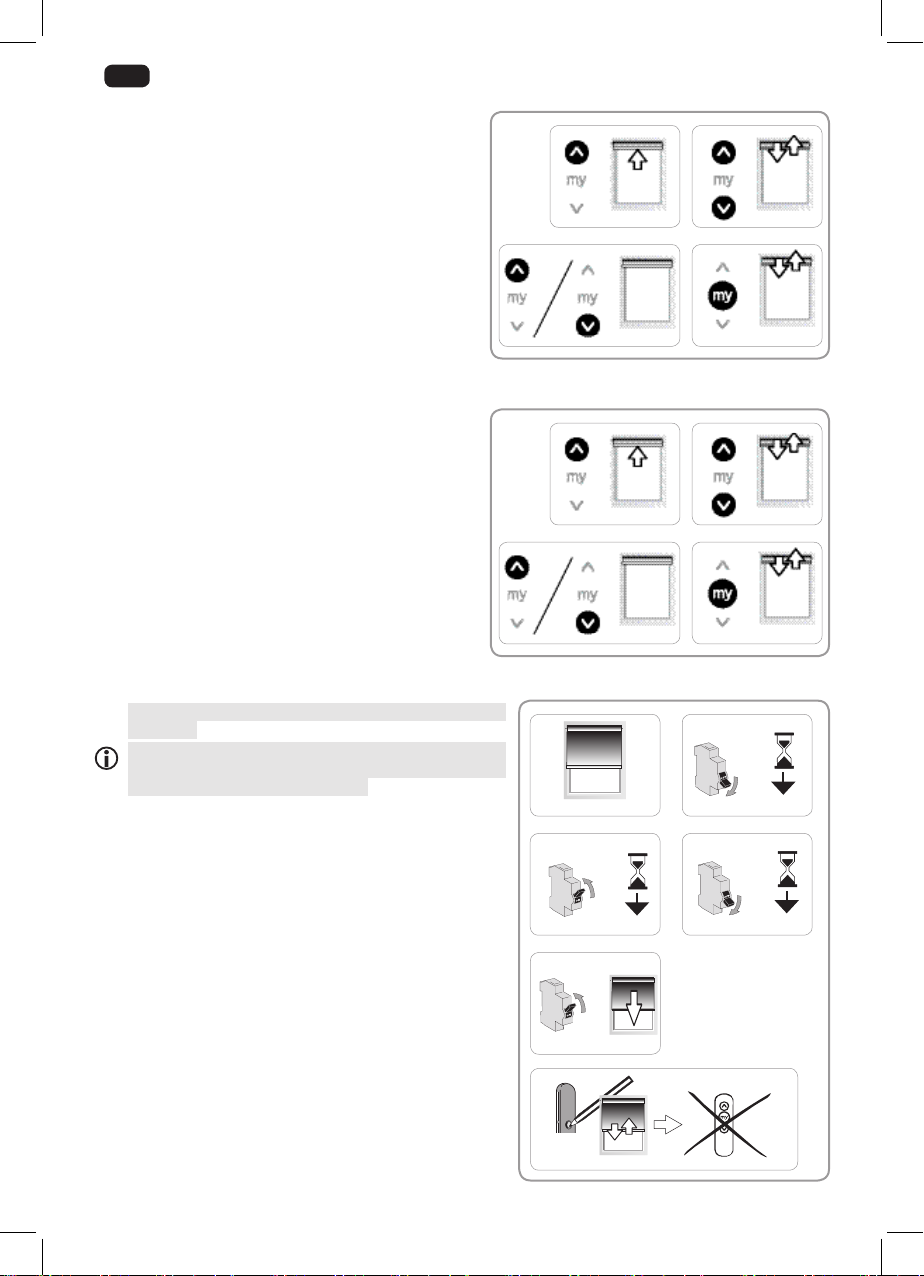

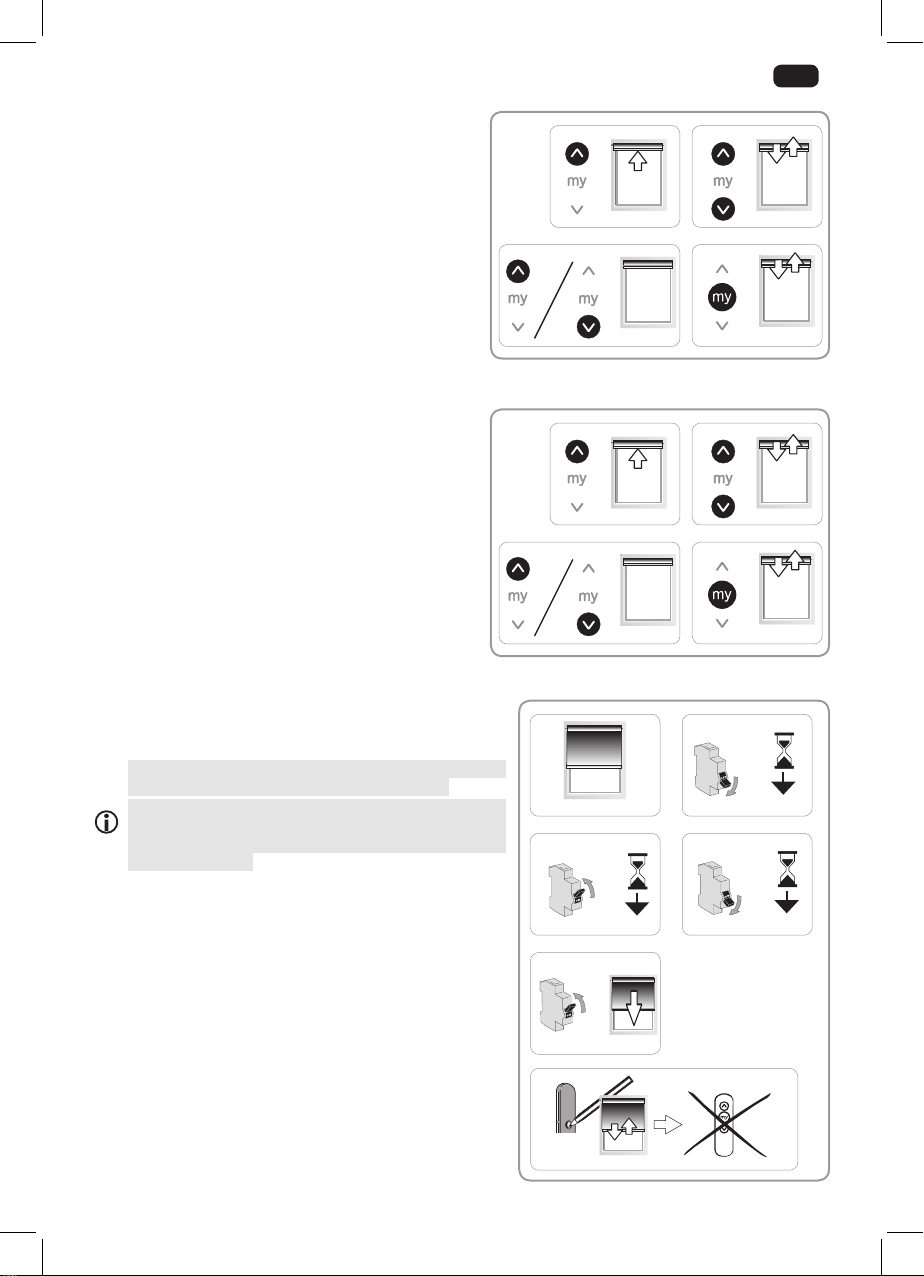

2.4.2. Readjusting the end limits
Readjusting the upper end limit
1) Press the Λbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the Λand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the Λor Vbutton to move the motorised
product to the new desired position.
4) To conrm the new end limit, press the my
button until the motorised product moves up and
down.
Readjusting the lower end limit
1) Press the Vbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the Λand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the Λor Vbutton to move the motorised
product to the new desired position.
4) To conrm the new end limit, press the my
button until the motorised product moves up and
down.
2.4.3. Replacing a lost or broken Somfy control point
Only switch off the power to the application to
be reset.
This reset deletes all the local control points,
however the sensors, end limit settings and
favourite position are retained.
1) Position the motorised product at the mid-height
position.
2) Switch off the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Switch off the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the applica-
tion is in the upper or lower limit position, it will
make a brief up and down movement).
6) Press the PROG button on the new control point
until the motorised product moves up and down:
the new control point is programmed and all the
other control points are deleted.
1) 2)
3) 4)
1) 2)
3) 4)

9
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.4.4. Restoring the original conguration
Only switch off the power to the application to
be reset.
This reset deletes all control points, all the sensors
and all the end limit settings, and resets the motor’s
favourite position (my).
1) Position the motorised product at the mid-height
position.
2) CSwitch off the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Switch off the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the application
is at the upper or lower end limit, it will make a brief
up and down movement).
6) Press the PROG button on the Somfy local
control point for ≈ 7 seconds, until the motorised
product moves up and down twice:
→The motorisation is reset to the original
conguration.
- Repeat the commissioning procedure (see
Commissioning) section.
3. USE AND MAINTENANCE
This motor is maintenance-free
For the safety of goods and people, Somfy motors are equipped with thermal protection
that will trigger the motor stops in the event of overheating.
Repeated activation of this protection can degrade motor performance.
If the motor goes to thermal protection, please check your installation and check that the
motor is rated for the intended use.
A normal installation is not expected to trigger this protection.
To avoid the drift of the end limits, do not cut the power supply more than 1 week.
3.1. UP AND DOWN BUTTONS
Pressing the Λor Vbutton fully raises or lowers the
motorised product.
3.2. STOP FUNCTION
The motorised product is moving.
-Briey press my: the motorised product stops
automatically.
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
PROG.
A
AB
MY
X 2
C
1)
2)


10 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding

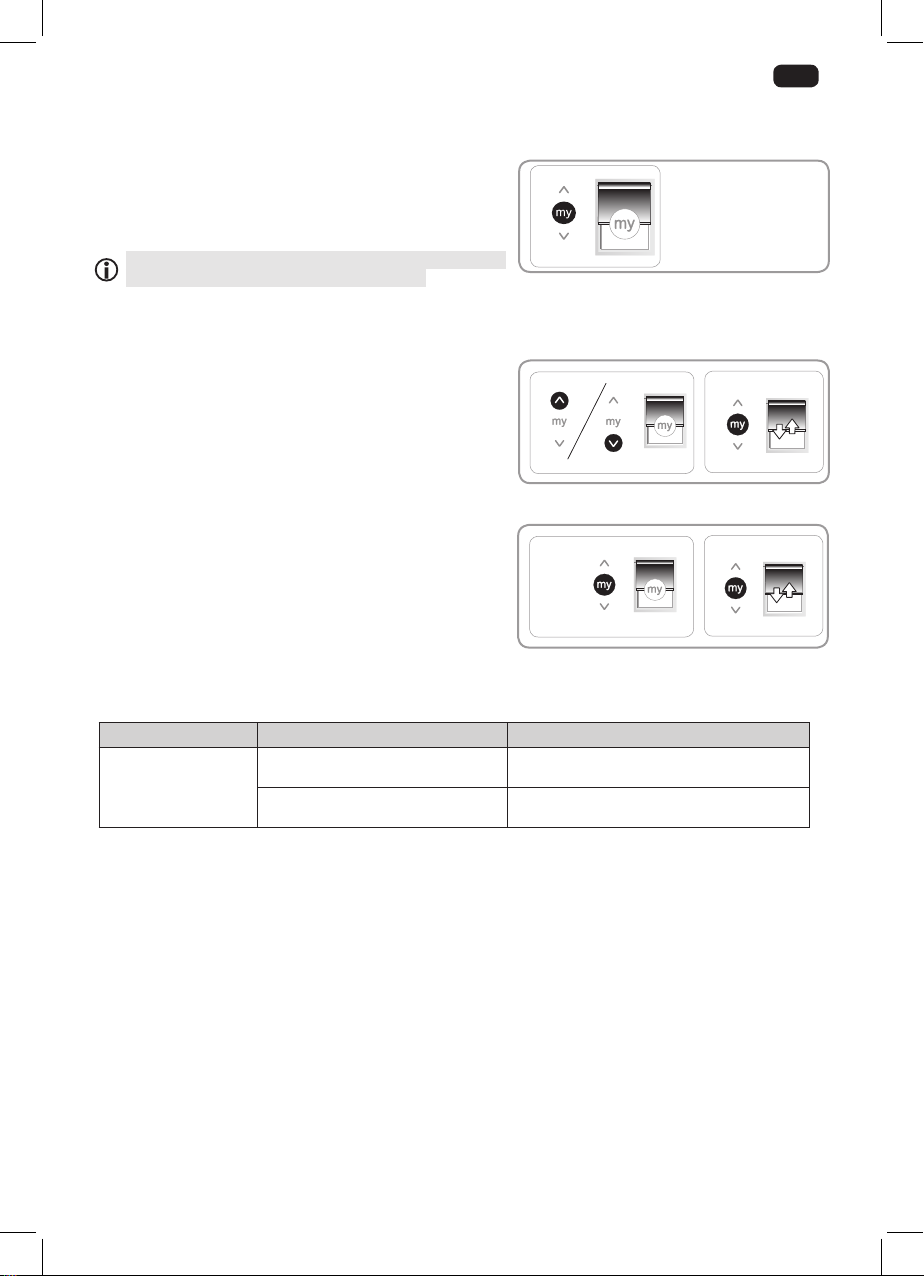

3.3. FAVOURITE POSITION (my)
Besides the upper and lower positions, an intermediate position known as the “favourite
position (my)” can be programmed in the Sonesse 50.
To use the favourite position (my):
-Briey press my: the motorised product starts to
move, and stops in the favourite position (my).
To modify or delete the favourite (my) position, see
the section entitled “Additional settings”.
3.4. ADDITIONAL SETTINGS
3.4.1. Record or Modify the favourite position
(my)
1) Place the motorised product in the desired favourite
position (my).
2) Press my for ≈ 5 seconds until the motorised
product moves up and down: the desired favourite
position (my) has been programmed.
3.4.2. Deleting the favourite position (my)
1) Press my: the motorised product starts to move,
and stops in the favourite position (my).
2) Press my again until the motorised product moves:
the favourite position (my) is deleted.
3.5. TIPS AND RECOMMENDATIONS FOR USE
3.5.1. Questions about the Sonesse Ultra 50 RTS?
If the motorised product still does not work, contact a motorisation and home automation
professional.
3.5.2. Replacing a lost or broken Somfy control point
To replace a lost or broken control point, contact a motorisation and home automation
professional.
Observations Possible causes Solutions
The motorised
product does not
operate.
The control point battery is weak. Check whether the battery is weak and
replace it if necessary.
The motor is in thermal protection
mode. Wait for the motor to cool down.
1) 2)
1) 2)
3)

11
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
4. TECHNICAL DATA
Power supply 120V~60 Hz
Radio frequency 433.42 MHz
Operating temperature 0°C to + 60°C
Index protection rating IP 31
Safety level Class I
Maximum number of control points 12
Maximum number of sensors 3

12
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
SOMMAIRE
NOTICE ORIGINALE
1. INFORMATIONS PRÉALABLE
1.1
DOMAINE D’APPLICATION
La motorisation Sonesse Ultra 50 est conçue pour motoriser tous les stores d’intérieur (stores
rouleaux et écrans de projection).
La motorisation Sonesse Ultra 50 est conçue pour motoriser des stores rouleaux multi-banding.
La motorisation Sonesse Ultra 50 est conçue pour motoriser plusieurs stores rouleaux en même
temps, si ceux-ci sont reliés entre eux par une équerre d’entraînement.
La motorisation Sonesse Ultra 50 n’est pas conçue pour être utilisée avec un ressort de compensation.
Toute utilisation hors du domaine d’application est interdite, en particulier:
La motorisation Sonesse Ultra 50 n’est pas conçue pour les stores d’extérieur (ex: stores verticaux
d’extérieur, volets roulants, ...)
La motorisation Sonesse Ultra 50 RTS a été développée pour répondre au besoin de motori-
sation des stores d’intérieur.
Elle apporte confort et bien être à l’utilisateur grâce à son faible niveau acoustique.
Pour en savoir plus et optimiser la performance acoustique de votre store d’intérieur, n’hésitez
pas à contacter un interlocuteur Somfy.
Cette notice s’applique à toutes les motorisations de Sonesse Ultra 50 et Sonesse Ultra 50
RTS RH quelles que soient les déclinaisons de couple/vitesse.
1. Informations préalable 12
1.1 Domaine d’application 12
1.2 responsabilité 13
2. Installation 13
2.1. Montage 13
2.2. Câblage 14
2.3. Mise en service 15
2.4. Astuces et conseils d’installation 16
3. Utilisation et maintenance 18
3.1. Touches Montée et Descente 18
3.2. Fonction STOP 18
3.3. Position favorite (my) 19
3.4. Réglages supplémentaires 19
3.5. Astuces et conseils d’utilisation 19
4. Données techniques 20

13
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
1.2 RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation Sonesse Ultra 50, lire attentivement cette notice d’ins-
tallation et d’utilisation. Outre les instructions décrites dans cette notice, respecter également les
consignes détaillées dans le document joint Consignes de sécurité.
La motorisation Sonesse Ultra 50 doit être installée par un professionnel de la motorisation
et de l’automatisation de l’habitat, conformément aux instructions de Somfy et à la régle-
mentation applicable dans le pays de mise en service.
Toute utilisation de la motorisation Sonesse Ultra 50 hors du domaine d’application décrit ci-dessus
est interdite. Elle exclurait, comme tout irrespect des instructions gurant dans cette notice et dans
le document joint Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisa-
tion Sonesse Ultra 50 et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi
que le document joint Consignes de sécurité, après l’installation de la motorisation Sonesse Ultra
50. Toute opération de Service Après-Vente sur la motorisation Sonesse Ultra 50 nécessite l’inter-
vention d’un professionnel de la motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation Sonesse Ultra 50 ou pour obtenir des
informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
2. INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l’auto-
matisation de l’habitat réalisant l’installation de la motorisation
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
Installer un point de commande individuel pour chaque motorisation.
Pour optimiser le silence, les jeux entre le moteur, les accessoires, le tube et l’embout de
tube doivent être diminués au maximum.
2.1. MONTAGE
2.1.1. Preparation de la motorisation
S’assurer que le diamètre intérieur du tube est supérieur
ou égal à 47 mm.
1) Monter les accessoires nécessaires à l’intégration de la
motorisation dans le tube d’enroulement :
• Soit uniquement la roue asur la motorisation.
• Monter la couronne a, la roue bet le stop roue csur la
motorisation.
Le stop roue doit être vissé avec un couple compris entre
1,5 et 1,8 Nm.
2) Mesurer la longueur (L1) entre le bord intérieur de la tête
de la motorisation et l’extrémité de la roue.
2.1.2. Préparation du tube
1) Couper le tube d’enroulement à la longueur désirée en
fonction du produit motorisé.
2) Ébavurer le tube d’enroulement et éliminer les copeaux.
1) 2)




1)
L1
L1 = …
2)
Ø > 47 mm
ba c
Avertissement Sécurité! Attention! Information ΛMontée VDescente


14
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
2.2. CÂBLAGE
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau .
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble du Sonesse Ultra 50 est démontable. S’il est endommagé, le remplacer à
l’identique.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau ci-dessous :

2.1.3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube d’enroulement..
2) La roue doit être bloquée en translation dans le tube
d’enroulement:
• Cela peu être réalisé en xant le tube d’enroulement
sur la roue à l’aide de 4 vis parker Ø 5 mm ou 4 rivets
pop acier Ø 4,8 mm placés entre 5 mm et 15 mm de
l’extrémité extérieure de la roue, quel que soit le tube
d’enroulement.
Les vis ou les rivets pop ne doivent pas être xés sur
la motorisation mais uniquement sur la roue..
3) Glisser l’embout de tube dans celui-ci et bloqué le si
nécessaire.
2.1.4. Montage de l’ensemble tube - motorisation
Le produit motorisé ne doit pas être comprimé entre
les supports.
1) Monter et xer l’ensemble tube-motorisation sur le
support embout f et sur le support motorisation g:
S’assurer que l’ensemble tube-motorisation est
verrouillé sur le support embout. Cette opération
permet d’éviter à l’ensemble tube-motorisation de
sortir de la xation du support embout lorsque le store
rouleaux arrive en n de course basse.
2) Suivant le type de support, mettre l’anneau d’arrêt hen
place.
1)
2)
h
g
ab
Ø>47mm
ehe
h
f
ab
Ø>47mm
ehe
h


Neutre
(N)
Phase
(L)
Terre
( )
120V-60Hz Blanc Noir Vert
15 mm
5 mm
20 mm
L1
1)
2)
3)
N
L


15
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
2.3. MISE EN SERVICE
2.3.1. Pré-enregistrement du point de commande RTS
1) Mettre sous tension.
2) Appuyer en même temps sur les touches Λ/ V
du point de commande RTS: Le produit motorisé fait
un va-et-vient (rapide montée et descente), le point
de commande RTS est préenregistré dans le moteur.
2.3.2. Contrôle du sens de rotation
1) Appuyer sur la touche Λdu point de commande
RTS :
a) Si le produit motorisé monte (a), le sens de
rotation est correct : Passer au paragraphe
«Réglage des ns de course».
b) Si le produit motorisé descend (b), le sens de
rotation est incorrect : Passer à l’étape suivante.
2) Appuyer sur la touche my du point de commande
RTS jusqu’au va-et-vient du produit motorisé :
Le sens de rotation est modié.
3) Appuyer sur la touche Λdu point de commande
RTS pour contrôler le sens de rotation.
2.3.3. Réglage des ns de course
Les ns de course peuvent être réglées dans n’importe quel ordre.
1) Monter le produit motorisé en position haute
souhaitée en appuyant sur la touche Λ.
2) Appuyer simultanément sur les touches my et V
jusqu’au mouvement du produit motorisé.
La n de course haute est mémorisé.
3)Appuyer sur la touche my quand le produit motorisé
atteint la position basse souhaitée. Si besoin, ajuster
la position du produit motorisé avec les touches Λ
et V.
4) Appuyer simultanément sur les touches my et Λ
jusqu’au mouvement du produit motorisé.
La n de course basse est mémorisé. Le produit motorisé monte et s’arrête en position haute.
2.3.4. Validation des réglages
Pour conrmer les ns de courses, Appuyer sur la
touche my jusqu’au va et- vient du produit motorisé.
Les ns de courses sont enregistrées.
21
a
b
=
=
a
b
=
=
a
b
=
=
1)
2) 3)
1) 2)
3) 4)

16
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
2.3.5. Enregistrement du point de commande RTS
La motorisation est en mode programmation :
-- Faire un appui bref sur le bouton PROG du point de
commande RTS à enregistrer :
→Le produit motorisé effectue un va-et-vient : ce point
de commande RTS est enregistré dans la motorisation.
Si la motorisation n’est plus en mode programmation, effectuer de nouveau l’Étape
2.3.1, avant de réaliser l’Étape 2.3.4.
2.3.6. Ajout/Suppression de points de commande et capteurs Somfy
Se référer à la notice correspondante.
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur le Sonesse Ultra 50 RTS?
PROG.
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas.
Le câblage est incorrect. Contrôler le câblage et le modier si
besoin.
La motorisation est en protection
thermique. Attendre que le moteur refroidisse.
La pile du point de commande est
faible.
Contrôler si la pile est faible et la
remplacer si besoin.
Le point de commande n’est pas
compatible. Contrôler la compatibilité et remplacer le point de commande si besoin.
Le point de commande utilisé
n’est pas enregistré dans la
motorisation.
Utiliser un point de commande enregistré
ou enregistrer ce point de commande.
Le produit motorisé
est bruyant: La roue et la couronne ne sont
pas bien adaptées au tube utilisé. Remplacer La roue et la couronne
Le produit motorisé est comprimé
entre les supports Ajouter du jeu au niveau des supports
Des copeaux, des vis sont dans
le tube. Nettoyer le tube d’enroulement.
Le produit motorisé
s’arrête trop tôt ou
trop tard.
Les ns de course du produit
motorisé glissent. Re-régler les ns de courses.

17
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles

1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
A
PROG.
B
2.4.2. Re-réglage des ns de course
Réajustement de la n de course haute
1) Appuyer sur le bouton Λpour amener le
produit motorisé jusqu’a la n de course à
réajuster.
2) Appuyer en même temps sur les touches Λet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche Λou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
4) Pour conrmer la nouvelle n de course
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
Réajustement de la n de course basse
1) Appuyer sur le bouton Vpour amener le
produit motorisé jusqu’a la n de course à
réajuster.
2) Appuyer en même temps sur les touches Λet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche Λou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
4) Pour conrmer la nouvelle n de course
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
2.4.3.Remplacement d’un point de commande
Somfy perdu ou cassé
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande locaux cependant les capteurs, les
réglages de n de course et la position favorite
sont conservés.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit moto-
risé se met en mouvement quelques secondes.
(Si l’application est en n de course haute ou
basse elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du nouveau point
de commande jusqu’au va-et-vient du produit
motorisé : le nouveau point de commande est
enregistré et tous les autres points de commande
sont effacés.
1) 2)
3) 4)
1) 2)
3) 4)

18
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
2.4.3. Retour en conguration d’origine
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande, tous les capteurs, tous les réglages de
n de course et réinitialise la position favorite (my)
de la motorisation.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé
se met en mouvement quelques secondes.(Si
l’application est en n de course haute ou basse
elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du point de
commande local Somfy pendant ≈ 7 s, jusqu’aux
deux va-et-vient du produit motorisé :
→La motorisation est réinitialisée en
conguration d’origine.
- Reprendre la mise en service (voir chapitre Mise
en service).
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance
Pour la sécurité des biens et des personnes, les moteurs Somfy sont équipés d’une
protection thermique qui va déclencher l’arrêt du moteur en cas de surchauffe.
Déclenchée de façon répétée, cette protection peut dégrader les performances du moteur.
Si la protection thermique du moteur se déclenche, si nécessaire, merci de vérier votre
installation et si le moteur est adapté à l’usage prévu.
Cette protection n’est pas censée se déclencher dans une installation normale.
Pour éviter un glissement des ns de course, il ne faut pas couper l’alimentation du moteur
pendant plus d’une semaine.
3.1. TOUCHES MONTÉE ET DESCENTE
Un appui bref sur la touche Λou Vprovoque une
montée ou descente complète du produit motorisé.
3.2. FONCTION STOP
Le produit motorisé est en cours de mouvement.
- Faire un appui bref sur my : le produit motorisé
s’arrête automatiquement.
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
PROG.
A
AB
MY
X 2
C
1)
2)


19
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
3.3. POSITION FAVORITE (my)
Une position intermédiaire appelée « position favorite (my) » autre que la position haute et la
position basse, est enregistrée par défaut dans le Sonesse Ultra 50.
Pour utiliser la position favorite (my) :
- Faire un appui bref sur my : le produit motorisé se
met en mouvement et s’arrête en position favorite
(my).
Pour modier ou supprimer la position favorite (my),
voir chapitre Réglages supplémentaires.
3.4. RÉGLAGES SUPPLÉMENTAIRES
3.4.1. Enregistrement ou modication de la posi-
tion favorite (my)
1) Placer le produit motorisé dans la position favorite
(my) souhaitée.
2) Appuyer sur my, pendant ≈ 5 s, jusqu’au va-et-
vient du produit motorisé : la position favorite (my)
souhaitée est enregistrée.
3.4.2. Suppression de la position favorite (my)
1) ppuyer sur my : le produit motorisé se met en
mouvement et s’arrête en position favorite (my).
2) Appuyer de nouveau sur my jusqu’au mouvement
du produit motorisé : la position favorite (my) est
supprimée.
3.5. ASTUCES ET CONSEILS D’UTILISATION
3.5.1. Questions sur le Sonesse Ultra 50 RTS?
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation
et de l’automatisation de l’habitat.
3.6.2. Remplacement d’un point de commande Somfy perdu ou cassé
Pour le remplacement d’un point de commande perdu ou cassé, contacter un professionnel de
la motorisation et de l’automatisation de l’habitat.
1) 2)
1) 2)
3)
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas. La pile du point de commande est
faible.
Contrôler si la pile est faible et la
remplacer si besoin.
La motorisation est en protection
thermique. Attendre que la motorisation refroidisse.

20
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
4. DONNÉES TECHNIQUES
Alimentation 120V~60 Hz
Fréquence radio 433.42 MHz
Température d’utilisation 0°C to + 60°C
Indice de protection IP 31
Niveau de sécurité Class I
Nombre maximal de points de
commandes 12
Nombre maximal de capteurs 3
