Raccordements électriques
1
nLes étapes :
oRaccordement des deux moteurs.
oRaccordement du câble secteur.
oConnection de l’antenne.
Franćais
Raccordements électriques
1
oRaccordement du câble secteur.
oConnection de l’antenne.
oRaccordement des deux moteurs.
La liaison entre les moteurs doit être effectuée avant le raccordement au secteur. Le moteur
M1 doit être installé sur le pilier du vantail, qui s’ouvre en premier et se referme en dernier.
M2
M1
M2 M1
Le moteur M1 actionne le vantail gauche, qui
s’ouvre en premier et se ferme en dernier :
L e moteur M1 actionne le vantail droit, qui
s’ouvre en premier et se ferme en dernier :
Le vérin M1 est toujours branché entre les bornes 11 et 12.
Le vérin M2 est toujours branché entre les bornes 13 et 14.
Cas 1 :
Cas 2 :
lRaccordez le fil de terre : lRaccordez la phase et le neutre :
Il est impératif de respecter les couleurs de câblage.
Fil bleu Neutre
Fil rouge/marron/noir Phase
Fil vert/jaune Terre
Ne jamais recouper
le fil d’antenne.
Le bon positionnement de l’antenne est
essentiel pour un fonctionnement optimal.

Paramétrage de votre PASSEO/AXOVIA
2
3
Franćais
nLes étapes :
oPrésentation des symboles.
oParamétrage de votre PASSEO/AXOVIA.
oPrécautions d’emploi du mode automatique.
oSécurisation du paramétrage.
Avant la mise en route du paramétrage de votre installation, vérifiez que les voyants
ON/OFF et PROG sont allumés et le voyant DANGER est éteint. Procédez aux
opérations suivantes :
oParamétrage de votre PASSEO/AXOVIA.
oPrésentation des symboles.
Appui de 1 seconde
/relâche
Appui maintenu
Votre PASSEO/AXOVIA peut fonctionner avec une ou plusieurs télécommandes.
Les opérations décrites ci-après sont à répéter autant de fois qu’il y a de
télécommandes à mémoriser.
Vous pouvez mémoriser sur votretélécommande une ou deux touches,
chacune des touches correspondant à un mode de fonctionnement différent :
•Fonctionnement des télécommandes :
•La mémorisation d’une seule touche permet: > l’ouverture totale des 2 vantaux.
• La mémorisation de deux touches permet: > l’ouverture totale des 2 vantaux,
>l’ouvertureunique d’un vantail pour l’accès aux piétons.
Voyant allumé
Voyant clignotant
•Mémorisation des télécommandes :
Sur chaque télécommande, la première touche mémorisée commandera une ouverture totale
des vantaux.
Positionnez la télécommande contre la cible gravée sur le capot et procédez aux opérations
suivantes:
2
Paramétrage de votre PASSEO/AXOVIA
2
Ala fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés,
l’électronique étant en attente de mémorisation de la course des vantaux.
•Mémorisation de la course des vantaux :
L’électronique Somfy mémorise automatiquement :
• La force des vérins nécessaire à la commande des portails, en fonctionnement normal.
Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
•Les angles nécessaires pour l’ouverture et la fermeture totales des vantaux avec le repérage
des butées. Cette mémorisation permet par la suite de ralentir avant l’arrêt sur les butées.
Pour démarrer le processus de mémorisation VANTAIL FERMÉ, il faut se tenir à distance normale du
portail et respecter les étapes suivantes :
•Donnez une impulsion sur la touche
programmée destinée à l’ouverture totale.
1
>Après quelques secondes, le
portail s’ouvre, en petite vitesse.
•Une fois le portail ouvert, donnez
une nouvelle impulsion sur cette
même touche.
2
>Le portail se ferme, un vantail après
l’autre.
Maintenez la touche à mémoriser enfoncée
jusqu’à ce que le voyant PROG clignote
lentement (le voyant DANGER s’éclaire
pendant l’appui).
1
Répétez ces opérations pour :
•la deuxième touche (ouverture
piéton),
• les autres télécommandes à
mémoriser.
Relâchez la touche : elle est
mémorisée.
1s
5s

4
Paramétrage de votre PASSEO/AXOVIA
2
•Appuyez sur la deuxième touche.
>Seul le vantail recouvrant doit
s’ouvrir. Une nouvelle impulsion sur
cette même touche commande la
fermeture du vantail.
STOP
Votre portail est maintenant prêt à fonctionner. Appuyez sur le bouton de la
télécommande,votre portail s’ouvre automatiquement. Appuyez à nouveau, il
se referme derrière vous.
Paramétrage de votre PASSEO/AXOVIA
Ala fin de ces 4 étapes, le voyant PROG s’éteint, indiquant la fin de la procédure de
mémorisation de la course du portail.
Ce cycle doit être complet (2 ouvertures / fermetures totales non interrompues). S’il est
interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture
commandée.
•Appuyez une nouvelle fois sur la
même touche.
3
>Le portail s’ouvre, toujours à
petite vitesse.
STOP
•Appuyez une dernière fois.
4
>Les deux vantaux se referment
presque simultanément.
STOP
2
•Vérification du mode piéton (vantail recouvrant M1) :
Franćais
oPrécautions d’emploi du mode automatique.
Votre Passeo/Axovia SOMFY permet une installation conforme à la norme NF EN
12 453 de votre portail en mode automatique avec l'utilisation OBLIGATOIRE :
• d’un jeu de cellules photo-électriques ,
• d’un feu orange ,
• d’un feu d’éclairage de zone (500 W max.).
Votre Passeo/Axovia SOMFY est prévu pour la connexion de ces accessoires :

5
Franćais
Paramétrage de votre PASSEO/AXOVIA
2Utilisation de votre PASSEO/AXOVIA
Le portail se referme tout seul après votre passage, sans nouvel appui sur la télécommande,
après une durée que vous définissez au préalable.
Le mode automatique sera opérationnel après le câblage des cellules et le réglage ci-
dessous :
4
Le mode automatique est maintenant opérationnel.
• Positionnez une télécommande
au plus près de la cible gravée
sur le capot de la motorisation.
> Le voyant AUTO est éteint.
1
• Effectuez un appui maintenu
sur la touche destinée à
l’ouverture des deux
vantaux jusqu’à ce que le
voyant AUTO s’allume. Relâchez.
>Le voyant AUTO clignote.
2
• Lancez une ouverture (à
distance normale) avec la
télécommande.
> Le portail s’ouvre à vitesse
nominale.
3
•Mode automatique :
STOP
•Une fois le portail complètement ouvert :
- Attendez le temps de la temporisation souhaitée.
-Lancez un ordre de fermeture par une nouvelle impulsion sur la même
touche.
>Les deux vantaux se referment presque simultanément.
> Le voyant AUTO reste allumé en permanence.
1s
5s
STOP
En fonctionnement automatique, une impulsion sur la touche de la télécommande provoque
l’ouverture du portail. Sa fermeture intervient automatiquement après la durée de
temporisation préalablement réglée par vos soins.
Il est possible de maintenir le portail en position ouverte en donnant un ordre d’arrêt
(nouvelle impulsion sur la touche de la télécommande) :
• en fin d’ouverture, • en début de fermeture.
nFonctionnement en mode automatique
Pour revenir au mode séquentiel (le voyant AUTO est allumé) :
• Positionnez la télécommande sur la cible gravée sur le capot.
• Appuyez sur une touche de la télécommande jusqu’à ce que le voyant AUTO s’éteigne.
> Le mode normal (fonctionnement séquentiel) est actif.
nPassage du mode auto au mode normal
STOP
STOP
STOP
STOP
STOP
ou :
1s
5s

6
Utilisation de votre PASSEO/AXOVIA
nAjout ultérieur de télécommandes
Pour l’ajout ultérieur de télécommandes, reprenez les opérations suivantes :
• Mémorisation des télécommandes .
• Mémorisation de la course des vantaux.
Utilisation de votre PASSEO/AXOVIA
Tous les paramètres enregistrés sont supprimés : télécommandes enregistrées,
course du portail, mode de fonctionnement...
nSuppression des émetteurs
• Appuyez 1 seconde sur le bouton de
remise à zéro (reset).
> Pendant l’appui, les quatre voyants
s’allument.
1
Toute mémorisation de nouvelle télécommande annule et remplace
la programmation précédente de la course du portail.
oSécurisation du paramétrage
Appuyer sur la touche ouverture totale.
Appuyer une deuxième fois sur la touche pour que les 2 vantaux s'arrêtent en
milieu de course
Couper l'alimentation du secteur 5 secondes
Remettre l'alimentation du secteur
Appuyer sur la touche ouverture totale
Les vantaux DOIVENT partir dans le sens ouverture.
(Si les vantaux partent dans le sens fermeture, se référer au câblage ).
5
4
3
2
1
Franćais
voyants
• Relachez le bouton reset.
> Les quatre voyants s’éteignent
pendant 2 secondes
> Le voyant ON/OFF se rallume.
> Le voyant PROG s’allume.
2

nCellules 2400599
7
Franćais
Accessoires
Descriptif et branchements
nCellules 2400477
Accessoires
24 V
ac/dc
0VCNCNO
12345
1 2
24 V
ac/dc
0 V
CRCE
lSchéma de câblage pour un jeu de cellules
lSchéma de câblage pour un jeu de cellules
lConsigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la
fermeture du portail, masquez une cellule avec la main. Lafermeture doit s’interrompre.
lConsigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la
fermeture du portail, masquez une cellule avec la main. La fermeture doit s’interrompre.
Avant de brancher les cellules,
enlevez le fil (shunt), placé
entre les bornes 3 et 4 du boîtier
électronique.
Avant de brancher les cellules,
enlevez le fil (shunt), placé
entre les bornes 3 et 4 du boîtier
électronique.
Descriptif et branchements
(Autres accessoires: voir pages 33, 34, 35).

20
Electric connections
1
nThe steps :
oConnect the two motors.
oConnect the power supply cable.
oConnection of the antena.
English
Electric connections
1
oConnect the power supply cable.
oConnection of the antena.
oConnecting the two cylinders
Connect the link between the motors before connecting to power supply.The motor installed
on the gate pillar which opens first and closes last is the motor M1.
M2
M1
M2 M1
The motor M1 moves the left leaf, which
opens first and closes last:
The motor M1 moves the right leaf, which
opens first and closes last:
The motor M1 is always connected between terminals 11 and 12.
The motor M2 is always connected between terminals 13 and 14.
lConnect the ground wire: lConnect the phase and the neutral :
For optimal working, the right position of
the antena is essential.
Blue wire Neutral
Red/brown,black wire Phase
Green/yellow wire Ground
The wiring colors must
be respected.
Never cut the antena wire.

21
English
Parametering your PASSEO/AXOVIA
2
1s
5s
2Parametering your PASSEO/AXOVIA
n The steps:
o Presentation of the symbols.
o Parametering your PASSEO/AXOVIA.
o Using precautions for the automatic mode.
o Securization of parametering.
Before starting the parametering your installation, check that the ON/OFF and PROG
lights are lit and the DANGER light is off. Do the following operations :
o Parametering your PASSEO/AXOVIA.
o Presentation of the symbols.
Lit light
Blinking light
Your PASSEO /AXOVIA can function with one or several remote controls. The
operations described below must be repeated as often as there are remote controls
to memorize.
You can memorize one or two buttons on your remote control, each of the buttons
corresponding to a different functioning mode :
•Functioning of the remote controle :
Press for 1
second / release
Maintain pressed
•Memorising the remote controls:
On each remote control, the first button memorized will control leaf opening completely.
Place the remote control against the target engraved on the hood and do the following
operations :
2
At the end of the memorization cycle, only the PROG and ON/OFF lights are lit, the
electronics waiting for memorization of leaf displacement
•Memorisation of leaf displacement :
The Somfy electronics automatically memorizes :
•The force of the cylinders necessary for gate control in normal operation. This
memorization then makes it possible to detect any abnormal force on the motorization.
• The angles necessary for complete opening and closing of the gate leaves with
locating the stops. This memorization then makes it possible to slow down before
reaching on the stops.
In order to start up the memorization process with the LEAF CLOSED, stand at a normal distance from
the gate and respect the following steps :
•Push on the programmed button
designed for complete opening.
1
>After a few seconds, the gate
opens at low speed.
•Once the gate is open, push again on
the same button.
2
>The gate closes, one leaf after the
other.
STOP
STOP
Maintain the button to be memorized
pressed until the PROG light blinks slowly
(the DANGER light lights up during this
operation)
1
Repeat these operations for :
•the second button (pedestrian
opening),
• the other remote controls to be
memorized.
Release the button : it is
memorized.

22
Parametering your PASSEO/AXOVIA
2Parametering your PASSEO/AXOVIA
2
English
• Push on the second button.
>Only the covering leaf should open. A
new push on this same button
controls closing the leaf.
STOP
Your gate is now ready to operate. Push on the remote control button, your
gate opens automatically. Push again and it closes behind you.
At the end of these 4 steps, the PROG light turns off, indicating the end of the gate
displacement memorization procedure.
This cycle must be complete (2 complete, uninterrupted openings/closings). If it is
interrupted, the process is simply postponed and will be taken up again at the next
controlled opening.
Push again on the same
button.
3
>The gate opens, still at low
speed.
STOP
•Push a last time.
4
>Both leaves close almost
simultaneously.
STOP
•Check the pedestrian mode (leaf covering M1) :
o Using precautions in automatic mode.
Your Somfy PASSEO/AXOVIA enables installing your gate in automatic mode in
compliance with the standard NF EN 12 453 with the MANDATORY use of :
• a set of photo-electric cells,
• orange light,
• an area lighting light (500 W max.).
Your SOMFY PASSEO/AXOVIA is provided for connecting these accessories :

23
English
Parametering your PASSEO/AXOVIA
2
1s
5s
1s
5s
4
The automatic mode is now operational.
• Place a remote control as close
as possible to the target engra-
ved on the motorization hood.
> The AUTO light goes off.
1
• Hold down the button designed
for opening both leaves until the
AUTO light is lit. Release.
> The AUTO light blinks.
2
•Start opening (normal distance)
with the remote control.
> The gate opens at the nominal
speed.
3
•Automatic mode :
STOP
STOP
• Once the gate is completely open :
- Wait for the desired time delay.
- Launch a closing order by pushing again on the same button.
> Both leaves close almost simultaneously.
>The AUTO light remains permanently lit.
The gate closes by itself after your passage, without pushing again on the remote control,
after a time that you have previously defined.
The automatic mode will be operational after wiring the cells and the following setting :
STOP
In automatic functioning, pushing on the remote control button provokes
opening of the gate. Its closure is done automatically after a time delay
previously adjusted by you.
It is possible to maintain the gate in the open position by giving a stop order (push again on
the remote control button) :
• at the end of opening, • at the beginning of closing.
Using your PASSEO/AXOVIA
n Functionning in automatic mode
In order to return to the sequential mode (the AUTO light is lit) :
• Place the remote control on the target engraved on the hood.
• Push on a button of the remote control until the AUTO light goes off.
> The normal mode (sequential functioning) is active.
n Going from auto mode to normal mode
STOP
STOP
STOP
STOP
STOP
or :

24
n Subsequent remote control addition
Using your PASSEO/AXOVIA
All the recorded parameters are deleted : recorded remote control, gate
displacement, functioning mode...
• Push 1 second on the reset button.
> While pushing, the four lights turn on.
1
English
lights
• Release the reset button.
> The four lights go off for 2 seconds
> The ON/OFF light turns back on
> The PROG light turns on
2
Using your PASSEO/AXOVIA
o Securization of parametering
Push on the complete opening button
Push a second time on the button so that both leaves stop at mid opening
Cut off the mains supply 5 seconds
Turn back on the mains supply
Push on the complete opening button
The leaves MUST start up in the opening direction.
5
4
3
2
1
n Deleting emitters
For a subsequent addition of remote controls, redo the following operations :
• Memorization of the remote controls.
• Memorization of gate leaf displacement.
Any new remote control memorization cancels and replaces the
preceding program of gate displacement

25
n Cells 2400599
English
Accessories
Description and connections
n Cells 2400477
Accessories
lWiring diagram for a set of cells :
lWiring diagram for a set of cells :
lSafety instructions :
The good functioning of the cells must be checked every 6 months. For that,while the gate
is closing, place your hand in front of a cell. The closing must stop.
lSafety instructions :
The good functioning of the cells must be checked every 6 months. For that,while the gate
is closing, place your hand in front of a cell. The closing must stop.
Before plugging in the cells,
remove the shunt wire placed
between the terminals 3 and 4 of the
electronic box.
Before plugging in the cells,
remove the shunt wire placed
between the terminals 3 and 4 of the
electronic box.
Description and connections
(Others accessories: description page 33, 34,35).
24 V
ac/dc
0 V C NC NO
12345
12
24 V
ac/dc
0 V
CRCE

32

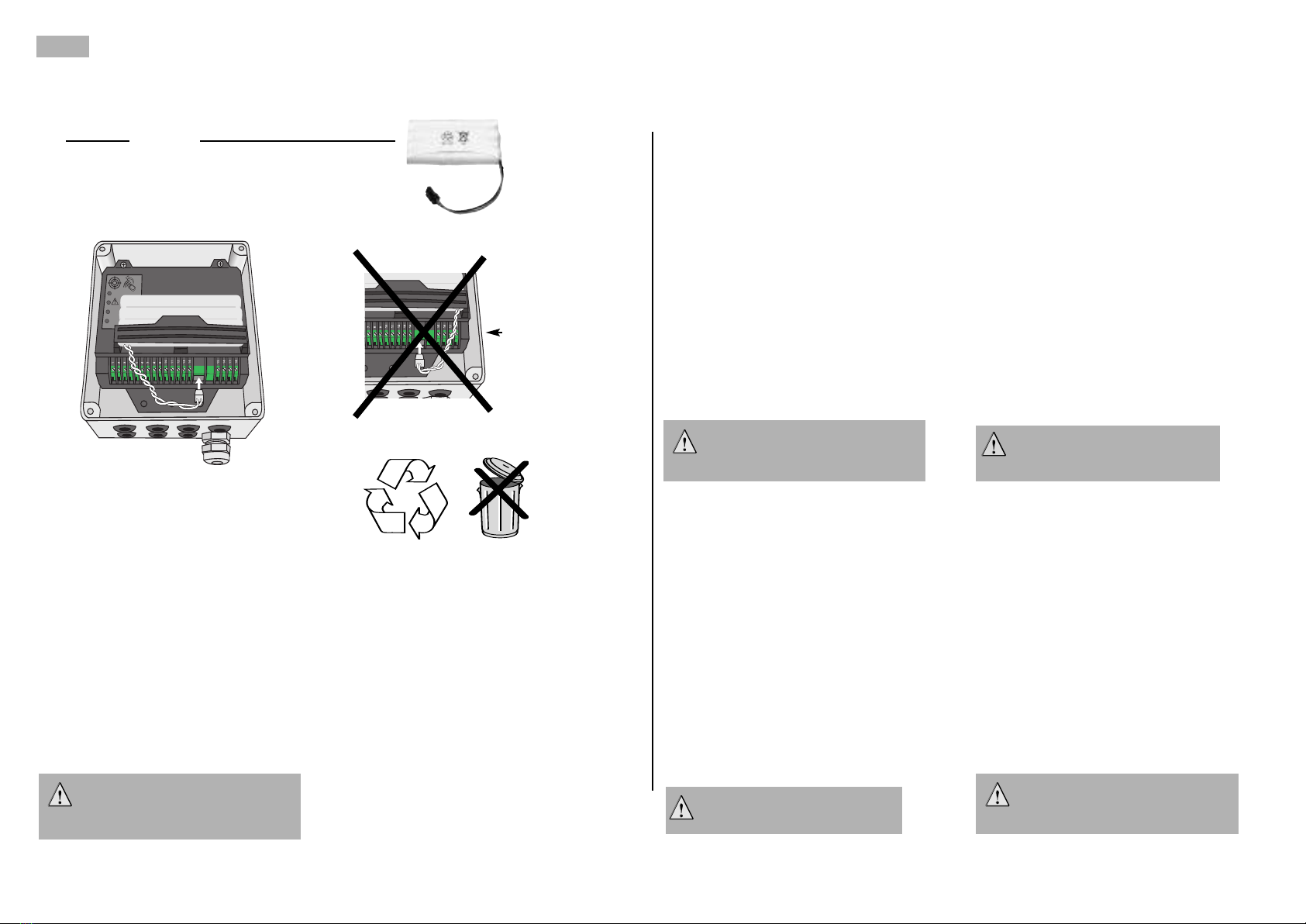

La batterie de secours assure le fonctionnement du
portail en vitesse lente en cas de défaillance
électrique.
Elle s’intègre et se raccorde directement dans le
boîtier électronique du moteur.
• Autonomie : 10 cycles en continu ou 24 heures sur
portail en parfait état.
• Temps de charge avant utilisation optimum de la
batterie : 48 heures de charge.
• Durée de vie de la batterie : 3 ans.
Pour une longévité optimale de la batterie, coupez
l’alimentation électrique de votre portail 3 fois par an
pour le faire fonctionner quelques cycles sur la
batterie.
Attention: ne pas faire passer le
câble de la batterie par dessus
l'alimentation secteur.
La bateria auxiliar garantiza el funcionamiento de
la canela a velicidad lenta en caso de fallo
eléctrico.
Se integra y se conecta directamente al amrmario
eléctr
ó nico del motor.
• Autonomia : 10 ciclos en contino ó 24 horas con
la canela en perfecto estado.
• Tiempo de carga antes de poder usar la bateria
de modo óptimo: 48 horas de carga.
• Vida útil de la bateria: 3 años.
Para conseguir una vida útil óptima de la bateria,
corte la alimentación eléctrica de la canela 3
veces al año y haga que functionen algunos ciclos
con la bateria.
Atentción: no haga pasar el cable
de la bateria por encima de la
alimentación de la red.
2400479
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
NON !
NEE !
NIE!
NO !
NO !
Accessoires
Descripción y conexiones
Accesorios
Accessories
Description and connectionsDescriptif et branchements
Akcesoria
Opis i pod∏àczenia
Accessoires
Beschrijving en aansluitingen
De noodbatterij zorgt er bij spanningsuitval voor
dat het hek toch (met lage snelheid) functioneert.
De batterij wordt rechtstreeks op het
elektronicakastje van de motor aangesloten.
• Autonomie: 10 cycli continu of 24 uur voor een
hek in perfecte staat.
• Laadtijd voor optimaal gebruik van de batterij:
48 uur laden.
• Levensduur van de batterij: 3 jaar.
Voor een optimale levensduur van de batterij
moet u 3 keer per jaar de netspanning
uitschakelen en het hek een paar keer op de
batterij openen en sluiten.
Waarschuwing: laat de
batterijkabel nooit over de
netvoeding lopen.
Uwaga! Nie nale˝y
przeprowadzaç kabla akumulatora
ponad zasilaniem sieciowym.
Akumulator zapewnia ruch bramy, w zwolnionym
tempie, w przypadku czasowej przerwy w dostawie
pràdu (EDF).
Jest on montowany bezpoÊrednio
do skrzyni elektronicznej.
• Autonomia: 10 cykli bez przerwy lub
maksymalnie 24 godziny bezawaryjnego
dzia∏ania bramy.
• Czas ∏adowania akumulatora przed
jego optymalnym u˝yciem to 48 godzin.
• Przewidziany czas eksploatacji
akumulatora: 3 lata.
Akumulator nale˝y regularnie sprawdzaç wykonujàc
cykl przy od∏àczeniu zasilania sieciowego.
The back-up battery ensures the functioning of the
gate at slow speed in case of occasional power
outage.
It is integrated into and directly connected to the
electronic box.
• Autonomy : 10 cycles in continuous operation or
24 hours max. on a gate in perfect condition.
•Charging time before optimal use of the battery
: 48 hours charging.
•Life of the battery : 3 years.
Regularly test the battery by carrying out a cycle
with the mains cut off.
Warning : do not pass the battery
wiring above the power supply.

33
T1 C1 R1 V R3 T2 C2 R2 T3 C3H P2 M P1 +HE – V
T1 C1 R1 V R3 T2 C2 R2 T3 C3H P2 M P1 +HE – V
STOP
STOP
2400581
2400472
Une antenne déportée, de plus longue
portée peut remplacer l’antenne fil.
Elle se place sur le haut du pilier, elle doit être
dégagée.
Elle est raccordée au boîtier électronique :
l’âme du fil en borne 1,
la tresse de masse en borne 2.
De draadantenne kan worden vervangen door
een vaste antenne met een groter bereik.
De antenne wordt bovenop de paal geplaatst en
moet rondom vrij zijn.
Sluit de antenne aan op het elektronicakastje:
de ader van de draad op klem 1, de aardleiding
op klem 2.
32
Akcesoria - Opis i podłączenia
■Pilot zdalnego sterowania dwukanałowy 2400549
■Pilot zdalnego sterowania czterokanałowy 2400576
■Antena zewnętrzna 2400472
Antena zewnętrzna (o większym zasięgu)
może zastąpić kabel antenowy.
Jest umieszczona na górze słupa, musi być
odsłonięta.
Jest połączona ze skrzynką elektryczną:
rdzeń przewodu w zacisku 1, przewód
zerowy w zacisku 2
An external antenna for higher radio range can
replace the antenna wire.
It should be placed on the top of a pilar, and
must be in opened area.
Connect to electronic box:
ame of wire on plug 1
external wire on plug 2.
Una antena independiente, de mayor alsance,
puede sustituir a la antena filar.
Se coloca en la parte sperior del pilar, debe
estar despejada.
Se conecta al armario electrónico:
el alma del hilo en la borne 1,
la trenza de masa en el borne 2.
Accessoires
Descripción y conexiones
Accesorios
Accessories
Description and connectionsDescriptif et branchements
Akcesoria
Opis i pod∏àczenia
Accessoires
Beschrijving en aansluitingen

34
STOP
STOP
STOP
2400597
2400463
Le feu orange prévient de la mise en
marche de la motorisation.
Il commence à clignoter 2 secondes
avant la mise en mouvement du
portail.
2400596
Het oranje knipperlicht signaleert dat
de elektrische aandrijving in werking
treedt.
Het licht begint 2 seconden vóór het in
beweging zetten van het hek te
knipperen.
29
W razie przerwy w zasilaniu, bateria rezerwowa zapewnia
przesuwanie skrzydeł bramy z małą prędkością.
Włącza się bezpośrednio w skrzynce
elektronicznej napędu.
• Czas działania:10 cykli nieprzerwanie lub
24 godziny dla bramy w dobrym stanie.
• Czas ładowania przy maksymalnym
użytkowaniu baterii: 48 godziny.
• Trwałość baterii: 3 lata.
Dla optymalnej trwałości baterii, należy
3 razy w roku odłączyć zasilanie elektryczne
bramy, aby przez kilka cykli była zasilania
samymi bateriami.
Uwaga: Nie przepuszczać kabla
baterii powyżej źródła zasilania
elektrycznego.
■Bateria rezerwowa 2400479
NIE
Akcesoria - Opis i podłączenia
Światło pomarańczowe ostrzega
o włączeniu się napędu bramy.
Zaczyna migać 2 sekundy przed
włączeniem się napędu bramy.
■Światło pomarańczowe 2400596
The orange light blinks, warning that
the motorized gate is working.
It starts blinking 2 seconds before the
gate movement.
La luz naranja de seña lización avisa
de que la motorización va a arrancar.
Comienza a parpadear 2 segundos
antes de que se ponga en movimiento
la canela.
Accessoires
Descripción y conexiones
Accesorios
Accessories
Description and connectionsDescriptif et branchements
Akcesoria
Opis i pod∏àczenia
Accessoires
Beschrijving en aansluitingen

35
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________

SOMFY Sp. z.o.o
ul.Burdziƒskiego 5
PL-03-480 Warszawa
SOMFY FRANCE
Service consommateurs
BP 105
92232 GENNEVILLIERS CEDEX
SOMFY BELUX
Mercuriusstraat 19
1930 ZAVENTEM
BELGIUM
5048474A
