Sony BKDS-2530 User manual

OPERATION MANUAL [Japanese/English]
1st Edition (Revised 1)
Serial No. 10001 and Higher
RS-422A SERIAL INTERFACE BOARD
BKDS-2530
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
•ご使用にあたっては、デジタルビデオスイッチャーのプロセッサー本体に
付属しているオペレーションマニュアルの「安全のために」をよくお読み
ください。
•本機を誤って装着すると、火災・感電やその他の事故により、けがをした
り周辺の物品に損害を与えたりすることがあります。危険を避けるため、
装着はサービストレーニングを受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、付属の Installation Manual をご覧ください。
警告

日本語
注意
この装置は､情報処理装置等電波障害自主規制協議会（VCCI）の基
準に基づく第一種情報技術装置です。この装置を家庭環境で使用す
ると電波妨害を引き起こすことがあります。この場合には使用者が
適切な対策を講ずるよう要求されることがあります。

1(J)
概要 ................................................................................................................... 1 (J)
各部の名称と働き ............................................................................................. 2 (J)
CPU-252................................................................................................................2(J)
PCインターフェースユニット..................................................................................4(J)
接続とインストール.......................................................................................... 6 (J)
CPU-252の装着と設定 ........................................................................................6(J)
PCインターフェースユニットの接続......................................................................6(J)
BZS-2050のインストール.......................................................................................7(J)
システム構成例 ................................................................................................. 8 (J)
仕様 ................................................................................................................... 9 (J)
BKDS-2530は、デジタルビデオスイッチャーDVS-2000Cやデジタ
ルマルチエフェクトDME-3000/7000をパーソナルコンピューターと
接続するためのRS-422Aシリアルインターフェースボードです。
BKDS-2530とオペレーションソフトウェアBZS-2050をパーソナルコ
ンピューターにインストールすると、DVS-2000CやDME-3000/7000
をコンピューターのGUI画面から操作することができます。
BKDS-2530には、次のような特長があります。
CPUと外部機器接続部を分離
本製品は、CPU基板CPU-252と、コントロール端子を装備したPC
インターフェースユニットで構成されています。
CPU-252は、IBMPC/AT1)互換機のISA (Industry Standard
Architecture)バスに接続します。コンピューター側のCPUと基板
上のローカルCPUは、デュアルポートRAMでインターフェースされ
ます。PCインターフェースユニットは、付属の50ピンリモートコント
ロールケーブルでCPU-252と接続して、コンピューターの外部に設
置します。
スイッチャー/DMEのタイムライン機能をサポー
ト
PCインターフェースユニットでは、GPI入出力としてTTL入力4系
統(内2系統は未使用)とリレー接点出力4系統を使用できます。入
力2系統は、それぞれタイムラインのRUNとREWINDのコントロー
ル用です。出力4系統は、タイムラインのイベント管理用としてプロ
グラミングが可能です。また、RS-422A端子を2系統装備している
ため、スイッチャーとDMEを同時にコントロールできます。
CPU-252にはリファレンス信号の入力が可能で、システム内でタイ
ミングを同期させる必要のある場合や、フィールド単位の精度を求
められる場合にも対応できます。
概要
..............................................................................................................................................................................................................................................................
1) IBMおよびATは、米国InternationalBusinessMachines
Corporationの登録商標です。
日
本
語
目次

2(J)
A
1
2
3
4
BCDE F
1CN5端子(9ピン、メス、RS-232C準拠)
この端子を介してファームウェアをフラッシュROMにローディングし
ます。
2S3スイッチ
C P U をリセットします。
3S1スイッチ
ファームウェアの開発時に使用するアボートスイッチです。
4CN3端子(16ピン、パラレルI/F)
デバッグ時に、この端子を介してファームウェアをフラッシュROM
にローディングします。
5D2インジケーター
何らかの異常によりCPUが停止すると点灯します。
6TP2テストピン
CPUのクロック信号の確認に使用します。
7TP4、TP5テストピン
CPUのタイマー出力の確認に使用します。
8TP3テストピン
リファレンス入力信号の確認に使用します。
9TP1テストピン
CPUにをリセットする信号の確認に使います。S3スイッチ 2を押し
たときや、コンピューターの電源を入れたときの出力はローになりま
す。
0D4インジケーター
何らかの異常によりCPUが停止すると点灯します。
!¡ D3インジケーター
CPUにリセット信号が入力されると点灯します。
!™ TP8テストピン
未使用(CPUのI/Oポートの出力確認用)。
各部の名称と働き
1CN5端子
2S3スイッチ
3S1スイッチ
4CN3端子
5D2インジケーター
6TP2テストピン
7TP4、TP5テストピン
8TP3テストピン
9TP1テストピン
0D4インジケーター
!¡ D3インジケーター
!™ TP8テストピン
!£ TP6テストピン
!¢ TP7テストピン
CPU-252
コンピューター前面側

3(J)
!£ TP6テストピン
CPUのI/Oポートの出力確認用です。ブザーに接続されていま
す。
!¢ TP7テストピン
CPUのI/Oポートの出力確認用です。ウォッチドッグタイマー1)のク
リアを 行 います 。
1D6〜D9インジケーター
CPUのI/Oポートの出力に関する情報を示します。
D6：未使用。
D7：1秒間隔で点滅。
D8
：垂直同期のタイミングを内部のタイマー出力に同期させてい
るときに点滅。
D9：垂直同期のタイミングをリファレンス入力信号に同期させて
いるときに点滅。
2S5スイッチ
ISAバスのアドレスを設定します。
3DIPスイッチS4
ISAバスのアドレスを設定しています(設定変更不可)。
4CN7端子(40ピン)
未使用。
コンピューター裏面側
!¡ 終端スイッチ
!™ CN8端子
!£ CN4端子
FG H L
KJ
..............................................................................................................................................................................................................................................................
1) ウォッチドッグタイマー
ファームウェアが暴走したときなどに、リセット信号を発 生してファーム
ウェアを元の状態に戻す機能。ファームウェアが正常に動作していると
きにリセット信号が発生しないように、定期的にクリアを行う。
1D6〜D9インジケーター
2S5スイッチ
3S4スイッチ
4CN7端子
5S2スイッチ
6TP11テストピン
7TP12テストピン
8TP10テストピン
9ジャンパーCOP1
0D14〜D16インジケーター

4(J)
5S2スイッチ
ファームウェアの動作を設定します。
6TP11テストピン
TP10テストピン8の2倍の周期で同様に機能します。
7TP12テストピン
TP10テストピン8の4倍の周期で同様に機能します。
8TP10テストピン
リファレンス入 力 信 号 のフィールドが、奇数(1)か偶数(0)かを示しま
す。
9ジャンパーCOP1
コンピューターに対する割り込みを設定します。コンピューターに
よって設定は異なります。
0D14〜D16インジケーター
CPUの通信用ポートの出力に関する情報を示します。
D14：スイッチャーから信号を受信すると点滅する。
D15：DMEから信号を受信すると点滅する。
D16：スイッチャーおよびDMEとの通信にエラーが発生すると
点滅する。
!¡ 終端スイッチ
CN8端子!™を終端するときONにします。
!™ CN8端子(ハーフピッチ50ピン)
付属の50ピンリモートコントロールケーブルで、PCインターフェース
ユニットの PC 端子と接続します。
!£ CN4端子(BNC）
リファレンス信 号を入 力します 。
3：シリアルポートの通信速度の設定 19200bps
(通常設定) 9600bps
4〜7：未使用 −
8：リセット時に自己診断機能を起動さ
せるかどうかを選択 起動させる 起動させない (通常設定)
No.と機能 ONの場合 OFFの場合
1：リセット時にプログラムローダーを起
動するかどうかを選択 起動できる 起動しない (通常設定)
2：ローディング に 使うシリア ル ポートの
設定 CN5端子 (通常設定) CN3端子
各部の名称と働き
PCインターフェースユニット
1PC端子(ハーフピッチ50ピン)
付属の50ピンリモートコントロールケーブルで、コンピューターに 装
着したCPU-252の50ピン端子と接続します。
1PC端子
2TERMINAL端子
3EDITOR端子
4SWITCHER端子
5DMEs端子
6AUX1〜AUX3端子
7GPI端子
2TERMINAL(ターミナル)端子(D-sub 9ピン、RS-232C
準拠)
未使用。

5(J)
3EDITOR (エディター)端子(D-sub 9ピン、RS-422A準
拠)
未使用。
4SWITCHER (スイッチャー)端子(D-sub 9ピン、RS-
422A準拠)
DVS-2000CのEDITORB端子と接続します。
5DMEs (デジタルマルチエフェクト)端子(D-sub 9ピン、
RS-422A準拠)
DME-3000/7000のSWITCHERPANEL端子と接続します。
6AUX1〜AUX3 (オグジリアリー1〜3)端子(D-sub 9ピ
ン、RS-422A準拠)
未使用。
7GPI (汎用入出力)端子(D-sub 15ピン)
外部機器に接続し、トリガー信号の入出力を行います。4系統の入
出力が可能です。

6(J)
接続とインストール
3) MicrosoftおよびWindowsNTは米国MicrosoftCorporationの登録
商標です。
BKDS-2530とオペレーションソフトウェアBZS-2050をインストール す
るには、以下のコンピューターおよび関連製品が必要です。
コンピューター本体：IBMPC/AT互換機(フルサイズの拡張基
板が装着できるもの)
CPU：Intel1)Pentium2)166MHz以上
オペレーティングシステム：Microsoft Windows NT3)
Workstation4.0
メインメモリー：32MB以上
ディスプレイ：解像度1024×768ピクセル以上、色数
32768色以上
CPU-252の装着と設定
ご注意
•CPU-252をコンピューター本体へ装着する際は、サービストレーニ
ングを受けた技術者にご依頼ください。
•CPU-252の装着や設定は、必ずコンピューターの電源を切った
状態で行ってください。
◆システムユニットのカバーの外しかたやCPU-252の装着位置について
は、付属のインストレーションマニュアルをご覧ください。
CPU-252基板を装着する前に
CPU-252基板で設定変更が必要なのは、ジャンパーCOP1のみで
す。基板を装着する前に、以下の作業を行ってください。
1WindowsNTのスタートメニューから「プログラム」→「 管 理
ツール(共通)」→「WindowsNT診断プログラム」の順に選
択を行う。
2WindowsNT診断プログラムダイアログのリソースタブを開い
て、IRQ-10、11、14、15のどれが未使用であるかを確認し、必
要ならばジャンパーCOP1の設定を変更する。
..............................................................................................................................................................................................................................................................
1) Intelは、米国IntelCorporationの登録商標です。
2) Pentiumは、米国IntelCorporationの商標です。

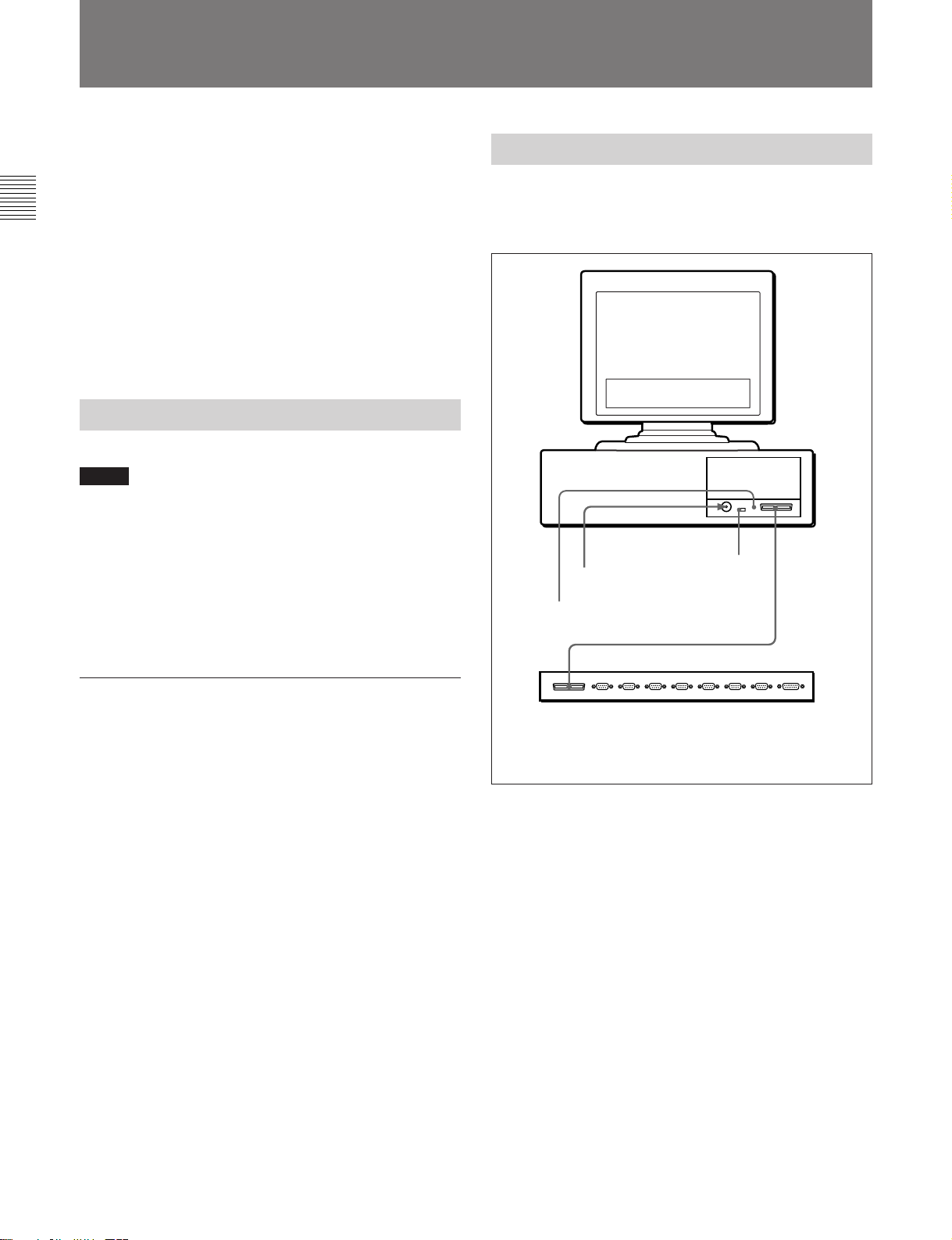

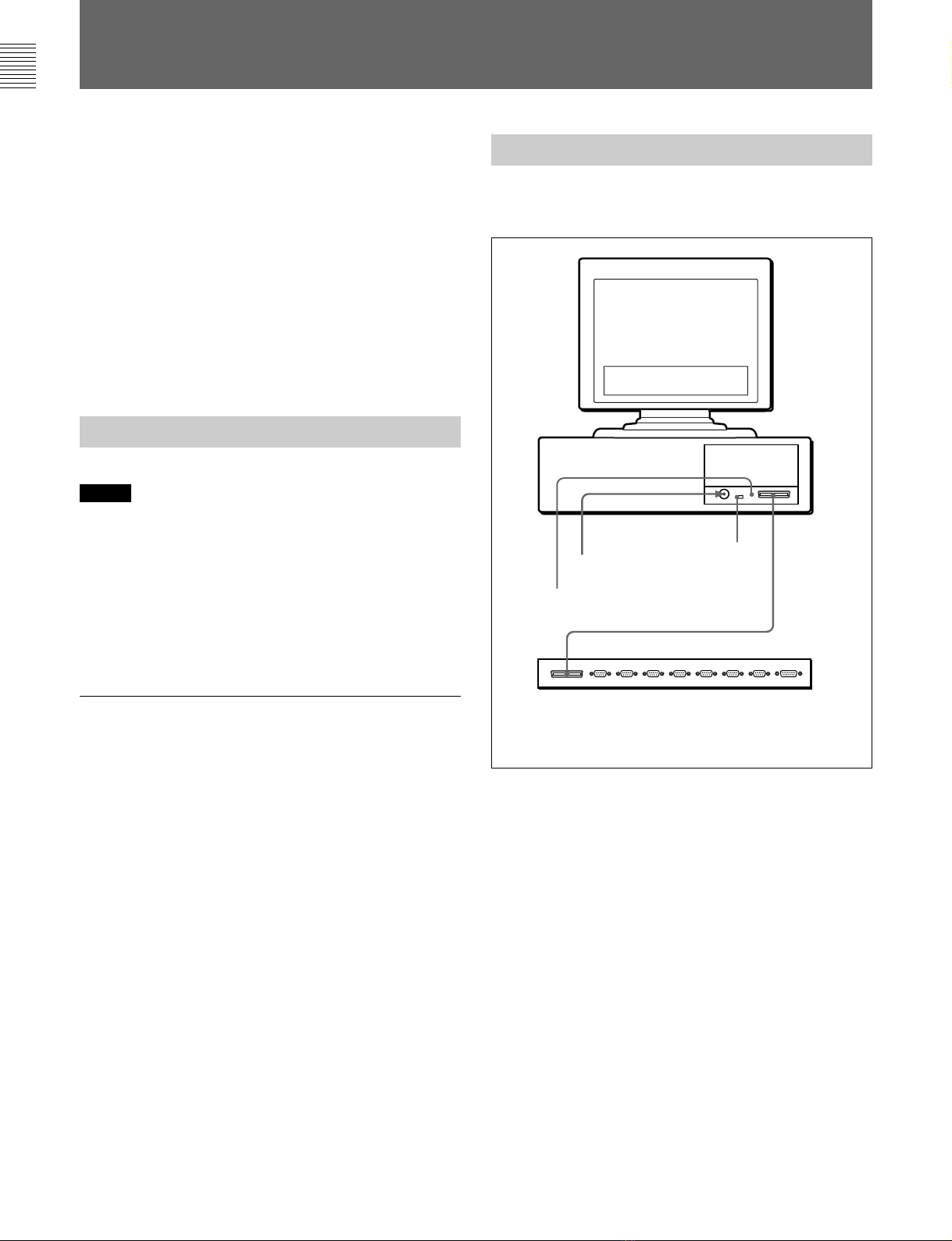

PCインターフェースユニットの接続
CPU-252を装着したパーソナルコンピューターとPCインターフェー
スユニットの接続方法を下図に示します。
パーソナルコンピューター
(裏側)
CPU-252
終端スイッチa)
PCインターフェースユニット
a)CPU-252が終端の場合はONにする。
b)市販のSCSIケーブルも使用可能。
リファレンス信号
CN4 CN8
PC 50ピンリモートコントロールケーブル（付属）
b)

7(J)
BZS-2050のインストール
オペレーションソフトウェアBZS-2050はフロッピーディスク2 枚に収
納されています。それぞれ、GUIアプリケーション、デバイスドライ
バーの設定ファイルが入っています。また、ユーザーガイドのファイ
ル(日本語版・英語版)を収納したフロッピーディスク2枚が付属し
ています。
GUIアプリケーションをインストールする
1CPU-252を装着したコンピューターの電源を入れ、Windows
NTを起動する。
2フロッピーディスクドライブに「ディスク-1」を挿入する。
3「ディスク-1」内の「Setup.exe」を起動する。
セットアップ画面が表示されます。
4画面の指示に従って、インストールを実行する。
5ダイアログボックス内に「Setupiscomplete.」と表示されたら、
OKボタンをクリックしてインストールを終 了させる。
圧縮されたGUI.zファイルが解凍され、BZS-2050の起動ファイ
ル「2000gui.exe」が作成されます(C:¥ProgramFiles¥2000-
guiフォルダー内)。
デバイスドライバーを設定する
1前項「GUIアプリケーションをインストール する」の手順に従っ
て、GUIアプリケーションをインストール する。
2フロッピーディスクドライブに「ディスク-2」を挿入する。
3「ディスク-2」内の「Setup.exe」を起動する。
セットアップ画面が表示されます。
4セットアップ画面の指示に従って、インストール操作を行う。
5ダイアログボックス内に「Setupiscomplete.」と表示されたら、
OKボタンをクリックする。
圧縮されたファイルDriver.zが解凍され、システムファイル
「cpu252.sys」が作成されます(C:winnt¥system32¥drivers
フォルダー内)。
6WindowsNTを再起動し、「2000gui.exe」を起動する。

8(J)
システム構成例
BKDS-2530を使用したシステムの構成例を下図に示します。
スイッチャーコントロールパネル BKDS-2010
DVS-2000C
デジタルビデオ
スイッチャーa)
PCインターフェースユニット
パーソナルコンピューターc)
DME-3000/7000
デジタルマルチエフェクト 2台目のDMEのSWITCHER PANEL端子へ
BKDM-3010 DME
コントロールパネル
19ピン/25ピンリモートコントロールケーブル
275Ω同軸ケーブル a) 別売り基板BKDS-2061装着時
b) これらの端子はDME-7000のみ
c) CPU-252とBZS-2050をインストール済み
SWITCHER
PANEL
EDITOR B
CONTROL
PANEL
DMEsPC
SWITCHER
PANEL
AUX
OUTPUTS
PRIMARY
INPUTS
DIGITAL
INPUTS
DIGITAL
OUTPUTS
SWITCHER
b) b)
1
1
1
1
2
2
!
MODEL DVS-2000C

9(J)
仕様
CPU-252
電源 ＋5V
消費電流 最大0.5A
温度範囲 保存時：−20〜＋60℃
動作保証：5〜40℃
性能保証：10〜35℃
(コンピューターの仕様に準ずる。)
外形寸法（突起部除く）
340×15×120mm(幅/高さ/奥行き)
質量 300g
PCインターフェースユニット
一般
電源 コンピューターより供給
温度範囲 保存時：−20〜＋60℃
動作保証：5〜40℃
性能保証：10〜35℃
外形寸法（突起部除く）
425×45×66mm(幅/高さ/奥行き)
質量 1kg
リモートコントロール端子
PC ハーフピッチ50ピン
TERMINAL D-sub9ピン、RS-232C準拠
EDITOR D-sub9ピン、RS-422A準拠
SWITCHER D-sub9ピン、RS-422A準拠
DMEs D-sub9ピン、RS-422A準拠
AUX1〜AUX3 D-sub9ピン、RS-422A準拠
(現在は使用できません。)
GPI D-sub15ピン
TTL入力×4、リレー接点出力
(AC/DC最大30V、0.1A)×4
付属品
50ピンリモートコントロールケーブル(30cm、1)
オペレーションマニュアル(1)
インストレーションマニュアル(1)
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。

English
For customers in the USA
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful
interference to radio communications. Operation of this equipment
in a residential area is likely to cause harmful interference in which
case the user will be required to correct the interference at his own
expense.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
The shielded interface cable recommended in this manual must be
used with this equipment in order to comply with the limits for a
digital device pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
For customers in Canada
This Class A digital apparatus meets all requirements of the
Canadian Interference-Causing Equipment Regulations.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe A respecte toutes les
exigences du Règlement sur le matériel brouilleur du Canada.
Für Kunden in Deutschland
Dieses Produkt kann im kommerziellen und in begrenztem Maße
auch im industriellen Bereich eingesetzt werden. Dies ist eine
Einrichtung, welche die Funk-Entstörung nach Klasse B besitzt.
Precaution
If the board is installed incorrectly, personal injury or damage to
peripheral items may occur due to fire, shock, or other accidental
circumstances. To avoid such risks, installation should be
performed by qualified service technicians.
To technician installing board
For installation instructions, please refer to the Installation Manual
supplied with this board.

1(E)
Overview.............................................................................................. 1 (E)
Location and Function of Parts......................................................... 2 (E)
CPU-252.........................................................................................2 (E)
PC Interface Unit............................................................................4 (E)
Connection and Installation............................................................... 6 (E)
CPU-252 Installation and Setup .....................................................6 (E)
Connecting the PC Interface Unit ..................................................6 (E)
Installing the Software....................................................................7 (E)
Example System Configuration......................................................... 8 (E)
Specifications....................................................................................... 9 (E)
Table of Contents
Overview
The BKDS-2530 is an RS-422A serial interface board
for connecting the DVS-2000C Digital Video Switcher
and the DME-3000/7000 Digital Multi Effects to a
personal computer. By installing the BKDS-2530 and
its operation software BZS-2050 on a personal
computer, the DVS-2000C and DME-3000/7000 may
be operated using a graphical interface on the
computer.
The BKDS-2530 has the following features:
Separate CPU and external equipment
connection unit
The BKDS-2530 consists of a CPU board (CPU-252),
and a PC Interface Unit which houses the control
connectors.
The CPU-252 connects to the ISA (Industry Standard
Architecture) bus in an IBM PC/AT1) compatible
computer. The computer’s microprocessor and the
local processor on the CPU-252 interface through a
dual-port RAM.
The PC Interface Unit connects to the CPU-252 with a
supplied 50-pin remote control cable, and is physically
located external to the computer.
Support for switcher/DME timeline
operation
The PC Interface Unit can use four TTL outputs (two
of which are currently unused) and four relay contact
outputs as a GPI I/O interface. Two inputs are used
for control of timeline RUN and REWIND. Four
outputs are programmable, for use in timeline event
management. Further, the PC Interface Unit has two
RS-422A connectors, allowing simultaneous control of
both a switcher and a DME.
The CPU-252 can take a reference input, which is
useful when it is necessary to synchronize timing
within the system or when field-by-field precision is
required.
1) IBM and AT are registered trademarks of International
Business Machines Corporation.
..........................................................................................................................................................................................................
English

2(E)
A
1
2
3
4
BCDE F
Location and Function of Parts
CPU-252
Front
1Connector CN5 (9-pin, RS-232C, female)
Used to load firmware on the flash ROM.
2Switch S3
Resets the processor.
3Switch S1
Abort switch, used in firmware development.
4Connector CN3 (16-pin, parallel I/O)
Used to load firmware on the flash ROM for
debugging.
5Indicator D2
Lights when the processor stops due to some
malfunction.
6Test pin TP2
Used to check the processor clock signal.
7Test pin TP4, TP5
Used to check the processor timer output.
8Test pin TP3
Used to check the input reference signal.
9Test pin TP1
Used to check the signal to reset the processor. The
output level of this pin will be low when Switch S32
is pressed or the PC is powered up.
0Indicator D4
Lights when the processor stops due to some
malfunction.
!¡ Indicator D3
Lights when the processor receives a reset signal.
!™ Test pin TP8
Unused (reserved for checking the processor I/O port
outputs).
1Connector CN5
2Switch S3
3Switch S1
4Connector CN3
5Indicator D2
6Test pin TP2
7Test pins TP4 and TP5
8Test pin TP3
9Test pin TP1
0Indicator D4
!¡ Indicator D3
!™ Test pin TP8
!£ Test pin TP6
!¢ Test pin TP7

3(E)
!£ Test pin TP6
Used to check the processor I/O port outputs.
Connected to the buzzer.
!¢ Test pin TP7
Used to check the processor I/O port outputs. Clears
the watchdog timer1).
1) Watchdog timer
A function which generates a reset signal to reinitialize
the firmware if the firmware hangs. To keep from
generating the reset signal when firmware is running
normally, the timer is cleared periodically.
..........................................................................................................................................................................................................
Rear
1Indicators D6 to D9
2Switch S5
3Switch S4
4Connector CN7
5Switch S2
6Test pin TP11
7Test pin TP12
8Test pin TP10
9Jumper COP1
0Indicators D14 to D16
FG H L
KJ
!¡ Termination switch
!™ Connector CN8
!£ Connector CN4
1Indicators D6 to D9
Show information about the processor I/O board
outputs.
D6: unused
D7: blinks once per second
D8: blinks when vertical synchronization timing is
being synchronized to the internal timer output
D9: blinks when vertical synchronization timing is
being synchronized to an external reference signal
2Switch S5
Sets the ISA bus address.
3DIP Switch S4
Sets the ISA bus address (setting may not be changed).
4Connector CN7 (40-pin)
Unused.

4(E)
Location and Function of Parts
PC Interface Unit
1PC connector
2TERMINAL connector
3EDITOR connector
4SWITCHER connector
5DMEs connector
6AUX1 to AUX3 connectors
7GPI connector
1PC connector (50-pin, half-pitch)
Connect to the 50-pin connector on the CPU-252
board installed in the computer, using the supplied 50-
pin remote control cable.
Number and function
5Switch S2
Controls firmware operation.
6Test pin TP11
Functions like Test pin TP108, but at twice the
period.
7Test pin TP12
Functions like Test pin TP108, but at fourth the
period.
8Test pin TP10
Indicates whether a field of the external reference
signal is odd (1) or even (0).
ON OFF
1: Selects whether or not
to activate the program
loader upon reset
activate do not activate
(normal setting)
2: Selects the serial port
to be used for loading Connector CN5 (normal setting) Connector CN3
3: Selects the serial port
communication speed 19200 bps (normal setting) 9600 bps
4 to 7: unused —
8: Selects whether or not
to activate the self
diagnostic function upon
reset
activate do not activate
(normal setting)
9Jumper COP1
Used to set the IRQ number. This setting may differ
from PC to PC.
0Indicators D14 to D16
Shows information about the processor’s
communication port outputs.
D14: blinks when receiving a signal from a switcher
D15: blinks when receiving a signal from a DME
D16: blinks when a communications error occurs
with either a switcher or DME
!¡ Termination switch
Set to ON to terminate Connector CN8!™.
!™ Connector CN8 (50-pin, half-pitch)
Connect to the PC connector on the PC Interface Unit,
using the supplied 50-pin remote control cable.
!£ Connector CN4 (BNC type)
Reference signal input.
2TERMINAL connector (D-sub 9-pin, RS-232C)
Unused.
3EDITOR connector (D-sub 9-pin, RS-422A)
Unused.

5(E)
4SWITCHER connector (D-sub 9-pin, RS-422A)
Connect to the DVS-2000C EDITOR B connector.
5DMEs connector (D-sub 9-pin, RS-422A)
Connect to the DME-3000/7000 SWITCHER PANEL
connector.
6AUX1 to AUX3 connectors (D-sub 9-pin, RS-
422A)
Unused.
7GPI connector (D-sub 15-pin)
Used to input and output trigger signals from and to
external equipment. Four input and four output
channels are available.

6(E)
Connection and Installation
Connecting the PC Interface Unit
The connection of the computer with the CPU-252
installed to the PC Interface Unit is shown in the figure
below.
The following computer configuration is necessary to
install the BKDS-2530 and its operation software
BZS-2050:
Computer: IBM PC/AT compatible (must be able to
accept full-sized expansion cards)
Processor: 166 MHz Intel1) Pentium2) or better
OS: Microsoft Windows NT3) Workstation 4.0
Memory: 32 MB or more
Display
• Resolution: 1024 ×768 pixels or more
• Number of colors: 32768 or more
CPU-252 Installation and Setup
Notes
•Have the CPU-252 installed by a trained service
technician.
•Make sure the PC’s power is off when installing and
setting up the CPU-252.
For more information about removing the PC’s cover and
installing the CPU-252, please refer to the supplied
Installation Manual.
Before installing the CPU-252 board
The only setting that needs to be changed on the CPU-
252 board is the setting of the COP1 jumper. Before
installing the board, do the following.
1From the Windows NT Start menu, select
Programs, Administrative Tools (Common), and
Windows NT Diagnostics.
2Open the Resources tab in the Windows NT
Diagnostics dialog and check to see which of IRQ-
10, IRQ-11, IRQ-14, and IRQ-15 are not in use. If
the COP1 jumper is not set to a free IRQ, set it to a
free IRQ.
..........................................................................................................................................................................................................
1) Intel is a registered trademark of Intel Corporation.
2) Pentium is a trademark of Intel Corporation. 3) Microsoft and Windows NT are registered trademarks of
Microsoft Corporation.
Computer (rear)
CN4 CN8
PC
CPU-252
Reference video
signal
Termination
switcha)
PC Interface Unit
50-pin remote control cable (supplied)b)
a) Set to ON when the CPU-252 is the terminating device.
b) Commercially available SCSI cables may be used.

7(E)
Installing the Software
The BZS-2050 Operation Software is contained on two
floppy disks. One contains the graphical interface GUI
application and the other contains device driver
settings file. Two more floppy disks are supplied with
the BZS-2050. Those contain the User’s Guide files
(Japanese and English versions).
Installing the GUI application
1Turn on the computer with the CPU-252 installed,
and log in to Windows NT.
2Insert Disk 1 into the floppy disk drive.
3Run “Setup.exe” from Disk 1.
The setup screen will be displayed.
4Follow the instructions on the screen to perform
the installation.
5When “Setup is complete.” is displayed in the
dialog box, click “OK” to end the installation.
The compressed file GUI.z will be uncompressed,
and the BZS-2050 startup file “2000gui.exe” will
be created (in the C:\Program Files\2000-gui
folder).
Setting up the device driver
1Install the GUI application, using the procedure
described above under “Installing the GUI
application”.
2Insert Disk 2 into the floppy disk drive.
3Run “Setup.exe” from Disk 2.
The setup screen will be displayed.
4Follow the instructions on the setup screen to
perform the installation.
5When “Setup is complete.” is displayed in the
dialog box, click “OK”.
The compressed file Driver.z will be
uncompressed, and the system file
“cpu252.system” will be created (in the
C:\winnt\system32\drivers folder).
6Restart Windows NT and run “2000gui.exe”.

8(E)
Example System Configuration
An example of a system using the BKDS-2530 is
shown below.
BKDS-2010 Switcher Control Panel
DVS-2000C Digital
Video Switchera)
BKDM-3010 DME
Control Panel
DME-3000/7000 Digital
Multi Effects to the SWITCHER PANEL connector
on another DME unit
PC Interface Unit
Personal computerc)
19-pin/25-pin remote control cable
275-ohm coaxial cable a) With the optional BKDS-2061 board installed. b) This connector is only provided on the DME-7000.
c) With both the CPU-252 and BZS-2050 installed.
SWITCHER
PANEL
EDITOR B
CONTROL
PANEL
DMEsPC
SWITCHER
PANEL
AUX
OUTPUTS
PRIMARY
INPUTS
DIGITAL
INPUTS
DIGITAL
OUTPUTS
SWITCHER
b) b)
1
1
1
1
2
2
!
MODEL DVS-2000C
