Sony HKS-5810M User manual

ROUTING SWITCHER PROCESSOR
HDS-X5800
33 INPUT BOARD SET
HKS-5810M
HKS-5810SD
34 CASCADE INPUT BOARD SET
HKS-5811M
HKS-5811SD
33 INPUT DISTRIBUTION BOARD
HKS-5820M
264x34 MATRIX BOARD
HKS-5830M
HKS-5830SD
34 OUTPUT BOARD SET
HKS-5860M
HKS-5860SD
OPERATION MANUAL [Japanese/English]
1st Edition (Revised 3)
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。





安全のための注意事項を守る

オプションユニットの装着について



定期点検を実施する



故障したら使用を中止する

万一、異常が起きたら
,1
  
 
2

  
   

,
異常な音、におい、
煙が出たら
炎が出たら
安全のために
日本語

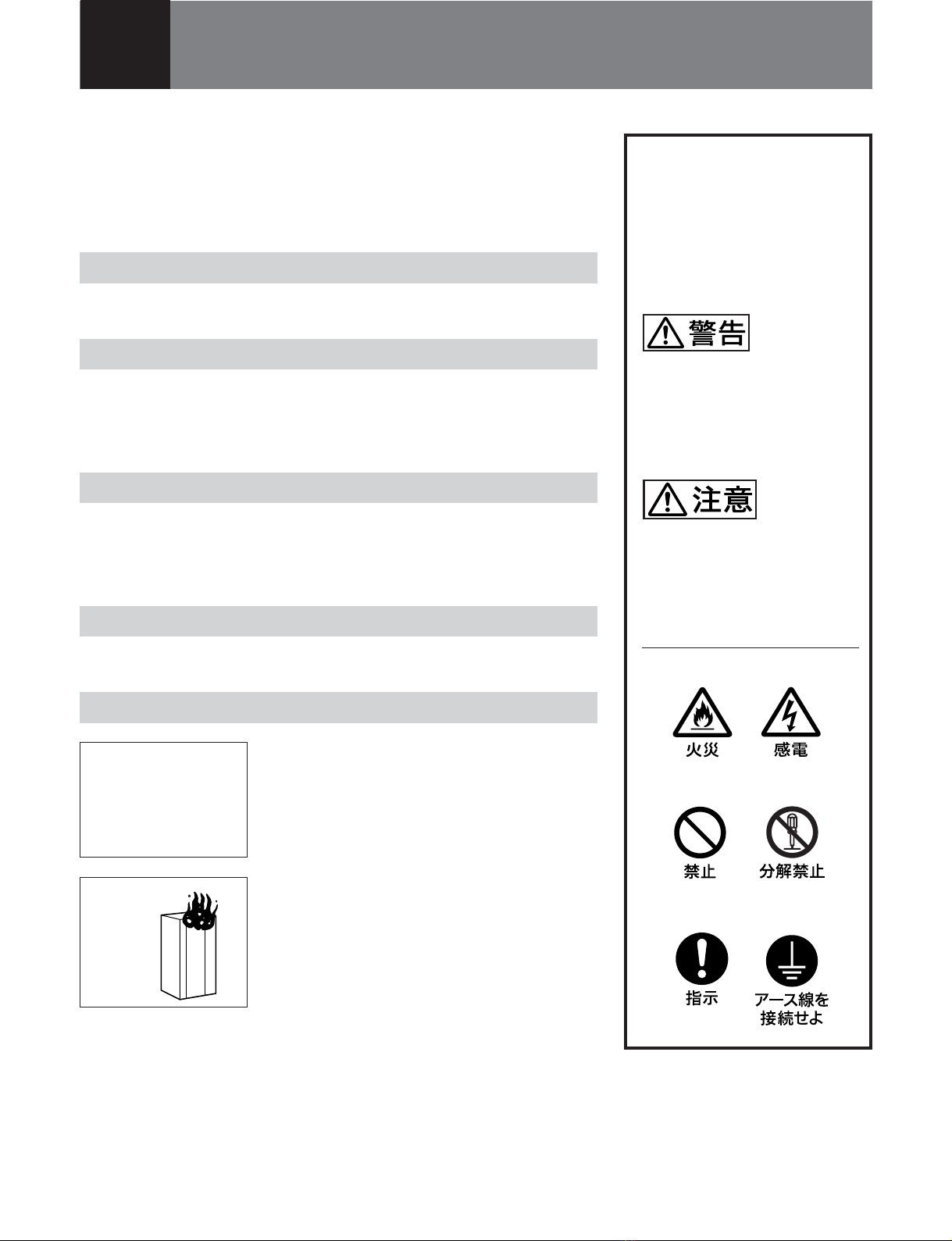

警告表示の意味
オペレーションマニュアルおよ
び製品では、次のような表示を
しています。表示の内容をよく
理解してから本文をお読みくだ
さい。
この表示の注意事項を守らない
と、火災や感電などにより死亡
や大けがなど人身事故につなが
ることがあります。
この表示の注意事項を守らない
と、感電やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号

1 (J)
目次
日
本
語
警告 .................................................................................................................... 2(J)
注意 .................................................................................................................... 4(J)
その他の安全上のご注意 .......................................................................................... 4(J)
ルーティングスイッチャーシステムのマニュアル構成 ............................................. 5(J)
概要 ......................................................................................................................... 6(J)
  
  
  
  
  
  
各部の名称と働き .................................................................................................. 12(J)
  
  
  
  
  
  
  
エラー表示と対策 .................................................................................................. 17(J)
主な仕様 ................................................................................................................ 18(J)
  
  
  
  
  
  
  
  
  
  

2 (J)

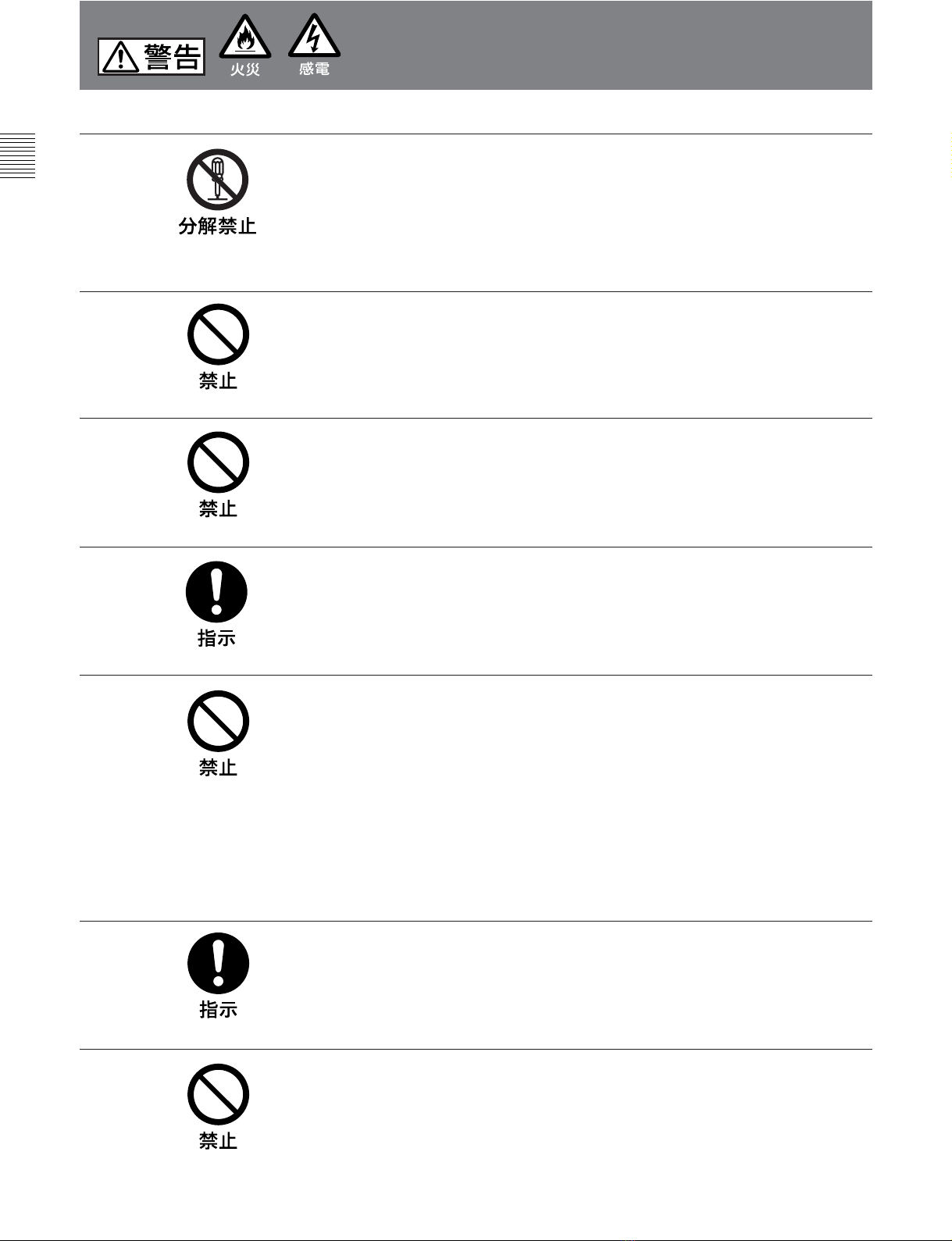

下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
分解や改造をしない




事故を防ぐために、サービストレーニングを受けた技術者以外
はサービスを行わない

内部に水や異物を入れない



指定の電源コードを使用する



電源コードを傷つけない

･
･
･
･
･


電源コードのプラグおよびコネクターは突き当たるまで差し込む


油煙、湯気、湿気、ほこりの多い場所では設置•使用しない


3 (J)
取っ手を持って運搬する

4人以上で運搬する
   


4 (J)
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
通風孔をふさがない

•
•
•
•
安定した場所に設置する


安全アースを接続する


•電源コンセントが 3極の場合

•電源コンセントが 2極の場合







ファンが止まったままの状態で使用しない
 


変換プラグ
アース線
注意
 


その他の安全上のご注意

5 (J)
ルーティングスイッチャーシステムのマニュアル構成

 

オペレーションマニュアル（本書、付属）
  

システムセットアップマニュアル（付属）



インストレーションマニュアル
（付属）


メンテナンスマニュアル（別売り）




プロトコルマニュアル（別売り）
       
 
       

      

HDS-X5800テクニカルマニュアル（別売り）




6 (J)
概要
ルーティングスイッチャープロセッサーHDS-X5800は、従来SDTV
SDIの信号レート（143Mbps〜 270Mbps）に加え、360Mbps
SDI、540MbpsSDI、さらに HDTVSDIの信号レート（1483.5/1485
Mbps）を扱うマトリクススイッチャーです。
フレームモデルHDS-X5800に各種オプションボード（下記参照）を
組み合わて搭載することにより、最大マトリクスサイズ（入力264、
出力272）まで、33入力単位または 34出力単位で増設が可能で
す。
また、カスケード入力オプションボードおよび外部の信号分配器を
使用することにより、HDS-X5800を16台接続して、入出力を最大
1024×1024まで拡張することができます。
フレーム（本体外筐ユニット）
ルーティングスイッチャープロセッサー HDS-X5800：
最大マトリクスサイズ264×272
オプションボード
•33インプットボ ードセットHKS-5810M/5810SD
•33インプットディストリビューションボードHKS-5820M
•264×34マトリクスボードHKS-5830M/5830SD
•34アウトプットボ ードセットHKS-5860M/5860SD
•34カスケードインプットボ ードセットHKS-5811M/5811SD
ご注意
HDTVSDI信号を扱う信号系には、入力から出力まで、すべてM
タイプの基板（HKS-58xxM）を使用してください。
また、DVB-ASI規格の270Mbpsシリアルビットストリー ム 信 号 を 扱
う信号系には、マトリクス基板にHKS-5830Mを使用してください。
◆詳しくは、インストレーションマニュアルをご覧ください。
実際の信号切り換え操作は、別売りのコントロールユニットBKS-R
シリーズなどの外部制御機器から行います。
また、本システムを動 作させるためには、あらかじ め P C のターミナ
ルエミュレーターなどによる、各種の設定（テーブルデータ作成や
システムの設定）が必要です。
HDS-X5800ルーティングスイッチャー
システムの特長
マルチビットレートに対応
従来のSDTVSDI（143Mbps〜 270Mbps）に加え、360Mbps
SDIにも対応します。これらは1入出力単位で異なるレートに 対 応
できます。
また、マル チビットレート対 応 の オプションボードを 使用することに
よって、540MbpsSDIおよび HDTVSDI（1483.5/1485Mbps）
にも対応可能となります。
33入力/34出力単位で増設が可能
フレーム の最大マトリクスサイズまで、33入力単位/34出力単位で
増設が可能です。
リダンダントCPU/リダンダント電源を標準装備
信頼性を重視する放送業務用機器として不可欠なバックアップ用
コントロールボード、およびバックアップ 用電源ユニットが 標準で装
備されています。
4系統のリファレンス信号に対応
リファレンスビ デオ入力端子を4系統備え、17出力単位で選択して
使用できます。
例えば、放送局のハウスシンクと、それと異なる位相/周波数のリ
ファレンスを 1つの筐体内で別々のマトリクスリファレンスとして使用
することが できます 。
4系統のS-BUSコントロール
本システムは、独立した 4 系統のコントロールを持ち、そ れ ぞ れ に
1本の同軸ケーブルで動作をコントロールできるソニーS-BUSコン
トロール方式を採用しています。日常の複雑な操作も同軸ケーブル
1本で実現します。
新開発ソフト仕様に対応
本システムは、従来のソニールーティングスイッチャー制 御ソフトか
ら制御マトリクスサイズや制御内容をグレードアップした新ソフトに対
応しています。主な拡充内容は下記の通りです。
•1024×1024(8レベル)または 1024×512(16レベル)に対応。
•16文字の「デスクリプ ション（記述）名称」を最大 2048まで登録
可能。
•32種類の「タイプ名」を使用可能。
•タイライン管理の各グループの要素数を255に拡張。

7 (J)
HDS-X5800構成商品
ルーティングスイッチャープロセッサー
HDS-X5800
  󰛲
  
 

オプション基板名 機能 最大装着台数
 
 
 

 
 
 
 
   
 
 
 

 

 

33インプットボードセットHKS-5810M
  


 

33インプットボードセットHKS-5810SD
  



33インプットディストリビューションボード
HKS-5820M

  
 

264x34マトリクスボードHKS-5830M
 



ご注意
     

264x34マトリクスボードHKS-5830SD
 

ご注意
   
34アウトプットボードセットHKS-5860M
  

 

34アウトプットボードセットHKS-5860SD
 
 


8 (J)
概要
34カスケードインプットボードセット
HKS-5811M
  

  

 

34カスケードインプットボードセット
HKS-5811SD
  

 


HDS-X5800ルーティングスイッチャー
の制御システム
 
  



 

 
S-BUSによる制御

 

 
      

  

RS-422Aによる制御



    


       

 
 
レベル設定による複数信号の同時制御

  
 

   
  


HDS-X5800ルーティングスイッチャー
システムの機能


設定した入出力系統の保護機能
 
  
   
クロスポイントを無効にする機能

 

パスワード機能
   


  
