Stahl 9163 Series User manual

DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

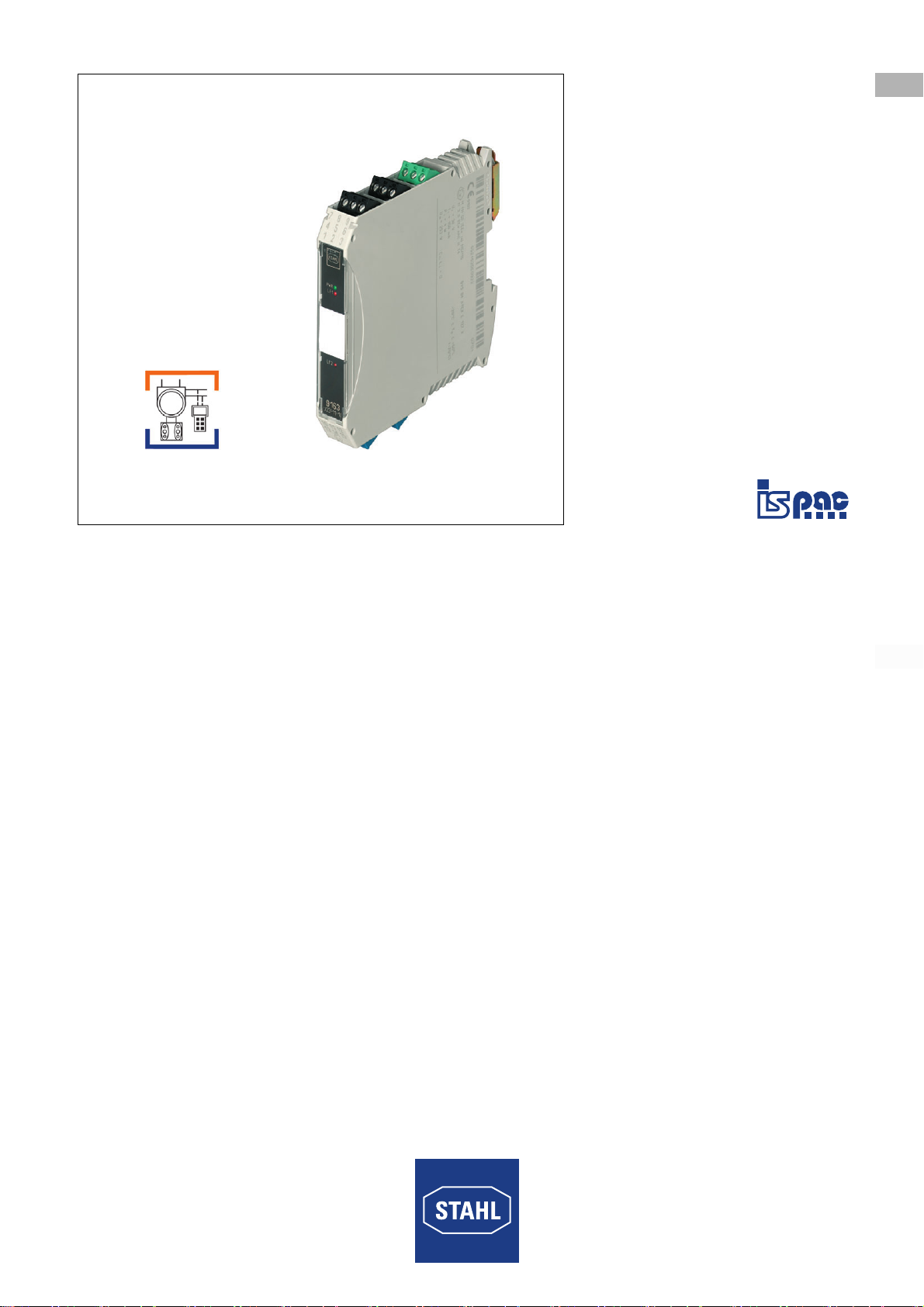

Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Trennübertrager Eingang
Isolating Repeater Input
Reihe 9163
Series 9163

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Trennübertrager Eingang
Reihe 9163

2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Sichere Verwendung ...........................................................................................6
3.4 Umbauten und Änderungen ................................................................................7
4 Funktion und Geräteaufbau ................................................................................7
4.1 Funktion ..............................................................................................................7
4.2 Geräteaufbau ......................................................................................................8
5 Technische Daten ...............................................................................................9
6 Projektierung .....................................................................................................12
7 Transport und Lagerung ...................................................................................12
8 Montage und Installation ...................................................................................12
8.1 Maßangaben / Befestigungsmaße ....................................................................13
8.2 Montage / Demontage, Gebrauchslage ............................................................13
8.3 Installation .........................................................................................................15
9 Parametrierung und Inbetriebnahme ................................................................17
10 Betrieb ...............................................................................................................17
10.1 Betrieb ...............................................................................................................17
10.2 Anzeigen ...........................................................................................................17
10.3 Fehlerbeseitigung .............................................................................................17
11 Instandhaltung, Wartung, Reparatur .................................................................18
11.1 Instandhaltung ..................................................................................................18
11.2 Wartung ............................................................................................................18
11.3 Reparatur ..........................................................................................................18
11.4 Rücksendung ....................................................................................................18
12 Reinigung ..........................................................................................................19
13 Entsorgung ........................................................................................................19
14 Zubehör und Ersatzteile ...................................................................................19

221792 / 9163611310
2017-03-24·BA00·III·de·05
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 221792 / 9163611310
Publikationsnummer: 2017-03-24·BA00·III·de·05
Hardwareversion: B
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank
• Datenblatt 9163
• Handbuch pac-Träger 9195
• FMEDA Report
Dokumente in weiteren Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Zertifikate und EU-Konformitätserklärung, siehe www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

221792 / 9163611310
2017-03-24·BA00·III·de·05
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Projektierung
• Montage/Demontage des Geräts
• (Elektrische) Installation
• Inbetriebnahme
• Instandsetzung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
• IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
• IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
• IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Stromkreis gemäß Kennzeichnung für explosionsgefährdete Bereiche
zertifiziert.
15649E00
Eingang
15648E00
Ausgang
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Sicherheitshinweise
6221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
3.3 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Sicherstellen, dass das Gerät unbeschädigt ist.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Bei SIL-Anwendungen FMEDA Report und das Sicherheitshandbuch beachten.
Bei Montage und Installation
• Montage und Installation nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Gerät nur in Zonen installieren, für die es aufgrund seiner Kennzeichnung geeignet ist.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Bei Einsatz in Zone 2, 22 können an die eigensicheren Signalstromkreise
eigensichere Geräte der Zonen 1, 0, 21 und 20 angeschlossen werden.
• Das Gerät nur an Betriebsmittel anschließen, in denen keine höheren Spannungen als
253 V AC (50 Hz) auftreten können.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
• Um eine Netzausfallüberbrückung entsprechend EN 61326-3-2 und NE21 zu
gewährleisten, muss die verwendete 24-V-Stromversorgung Unterbrechungen der
AC-Versorgung von mindestens 20 ms überbrücken können.
Inbetriebnahme, Wartung, Reparatur
• Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind.

221792 / 9163611310
2017-03-24·BA00·III·de·05
Funktion und Geräteaufbau
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
3.4 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Der Trennübertrager Eingang wird zur Übertragung von eigensicheren Analogsignalen
(Strom oder Spannung) aus dem Feld zu einem Prozessleitsystem oder einer SPS
eingesetzt. Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der
Zone 2, in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren
Bereich zugelassen. Das Gerät ist einsetzbar bis SIL 2 (IEC 61508).
Arbeitsweise
Die Trennübertrager Eingang Typen 9163/.3-..-.. werden zur Übertragung von einem
eigensicheren aktivem 0/4 ... 20 mA Signal aus dem Feld zu einem Prozessleitsystem
oder einer SPS eingesetzt. Der typische Anwendungsfall sind 4-Leiter Messumformer die
über eine separate Hilfsenergieversorgung verfügen. Die Geräte übertragen ein
überlagertes HART Kommunikationssignal bidirektional.
Der Trennübertrager Typ 9163/11-81-10 wandelt ein eigensicheres Spannungssignal
(0/1 ... 5 V oder 0/2 ... 10 V) in ein nicht eigensicheres 0/4 ... 20 mA Signal.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

Funktion und Geräteaufbau
8221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163

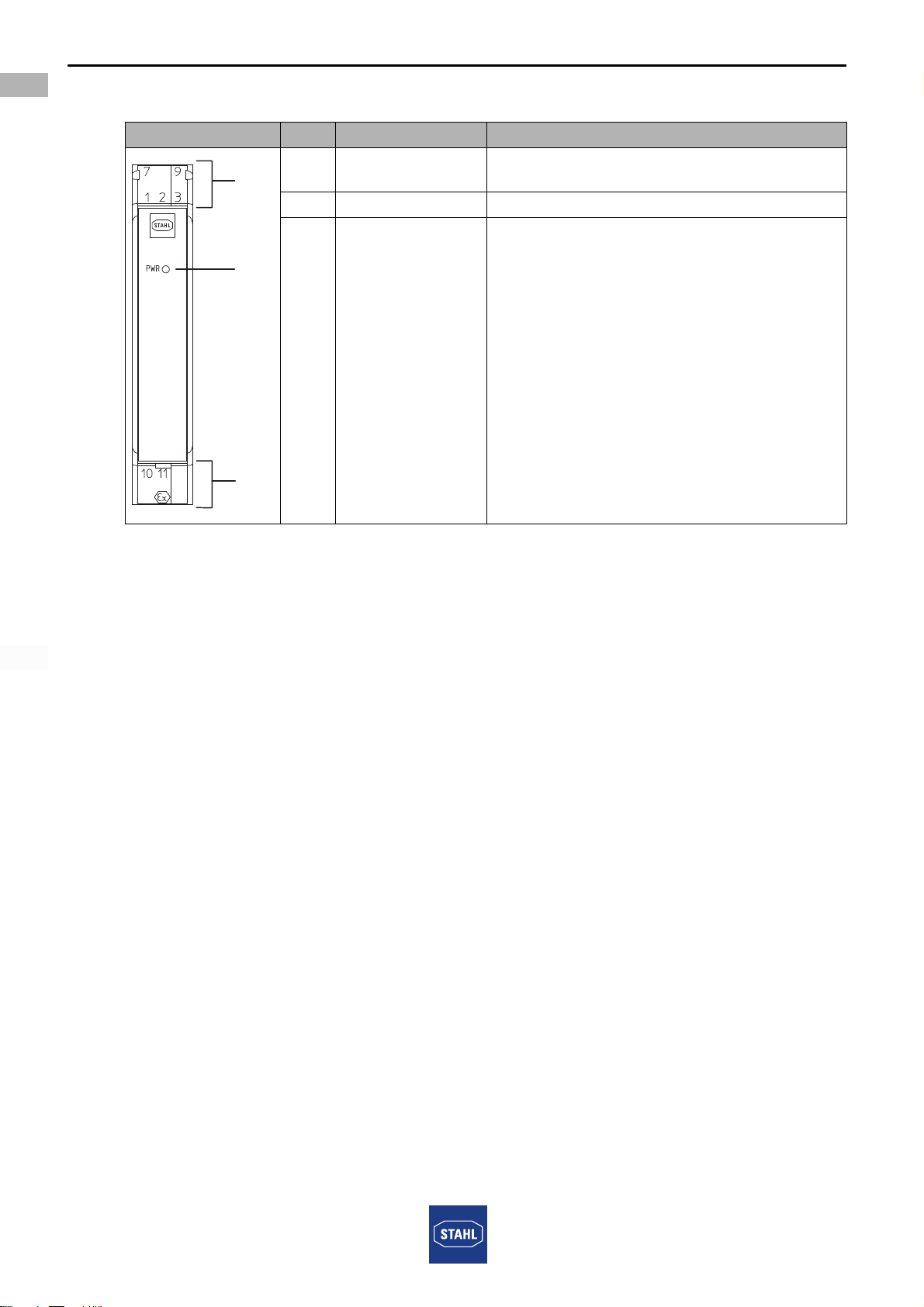

4.2 Geräteaufbau
#Gerätelement Beschreibung
15939E00
1Schwarze/
grüne Klemmen
Anschlussklemmen für den sicheren Bereich
2 LED "PWR", grün Anzeige Hilfsenergie
9 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
2
1
9
9163

221792 / 9163611310
2017-03-24·BA00·III·de·05
Technische Daten
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
5 Technische Daten
Kennzeichnung
Typbezeichnung 9163/ab-cd-10 (a = 1,2; b = 1,3; c = 1,8; d = 0,1)
CE-Kennzeichnung C0158
Explosionsschutz
Ausführung 9163/.3-1.-1.. 9163/11-81-10.
Global (IECEx)
Gas und Staub IECEx BVS 08.0050X
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Europa (ATEX)
Gas und Staub DMT 03 ATEX E 010 X
E II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
E II (1) D [Ex ia Da] IIIC
E I (M1) [Ex ia Ma] I
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Kanada (cFM), Kasachstan (TR), Korea (KGS), Russland (TR),
USA (FM), Weißrussland (TR)
Schiffszertifikate DNV GL, CCS, EU RO MR
Sicherheitstechnische Daten
Max. Spannung Uovernachlässigbar 4,1 V
Max. Strom Iovernachlässigbar vernachlässigbar
Max. Leistung Povernachlässigbar vernachlässigbar
Max. Spannung Ui30 V 30 V
Max. Strom Ii150 mA intern begrenzt
Max. Leistung Pi1000 mW intern begrenzt
Innere Kapazität Civernachlässigbar vernachlässigbar
Innere Induktivität Livernachlässigbar vernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V AC 253 V AC

Technische Daten
10 221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
Technische Daten
Ausführung 9163/.3-1.-1.. 9163/11-81-10.
Elektrische Daten
Hilfsenergie
Nennspannung U
N
24 V DC
Spannungs-
bereich
18 ... 31,2 V
Ex i Eingang
Eingangssignal 0/4 ... 20 mA mit HART 0 ... 5 V bzw. 0 ... 10 V
Funktionsbereich 0 ... 24 mA 0 ... 6 V bzw. 0 ... 12 V
Max.
Eingangsstrom
50 mA 50 mA
Eingangs-
widerstand
(AC-Impedanz
HART)
» 300 Ω –
Eingangs-
widerstand DC
( 150 Ω 623 kΩ (0 ... 5 V)
301 kΩ (0 ... 10 V)
Kommunikations-
signal
bidirektionale HART Übertragung,
0,5 ... 10 kHz
–
Ausgang
Ausgangssignal Typ 9163/.3-11-10.:
0/4 ... 20 mA mit HART
Typ 9163/.3-10-10.:
passiv (Senke)
0/4 ... 20 mA
Lastwiderstand RLTyp 9163/.3-11-10.:
0 ... 600 Ω (Klemme 1+/2- bzw. 5+/6-)
Typ 9163/.3-10-10.:

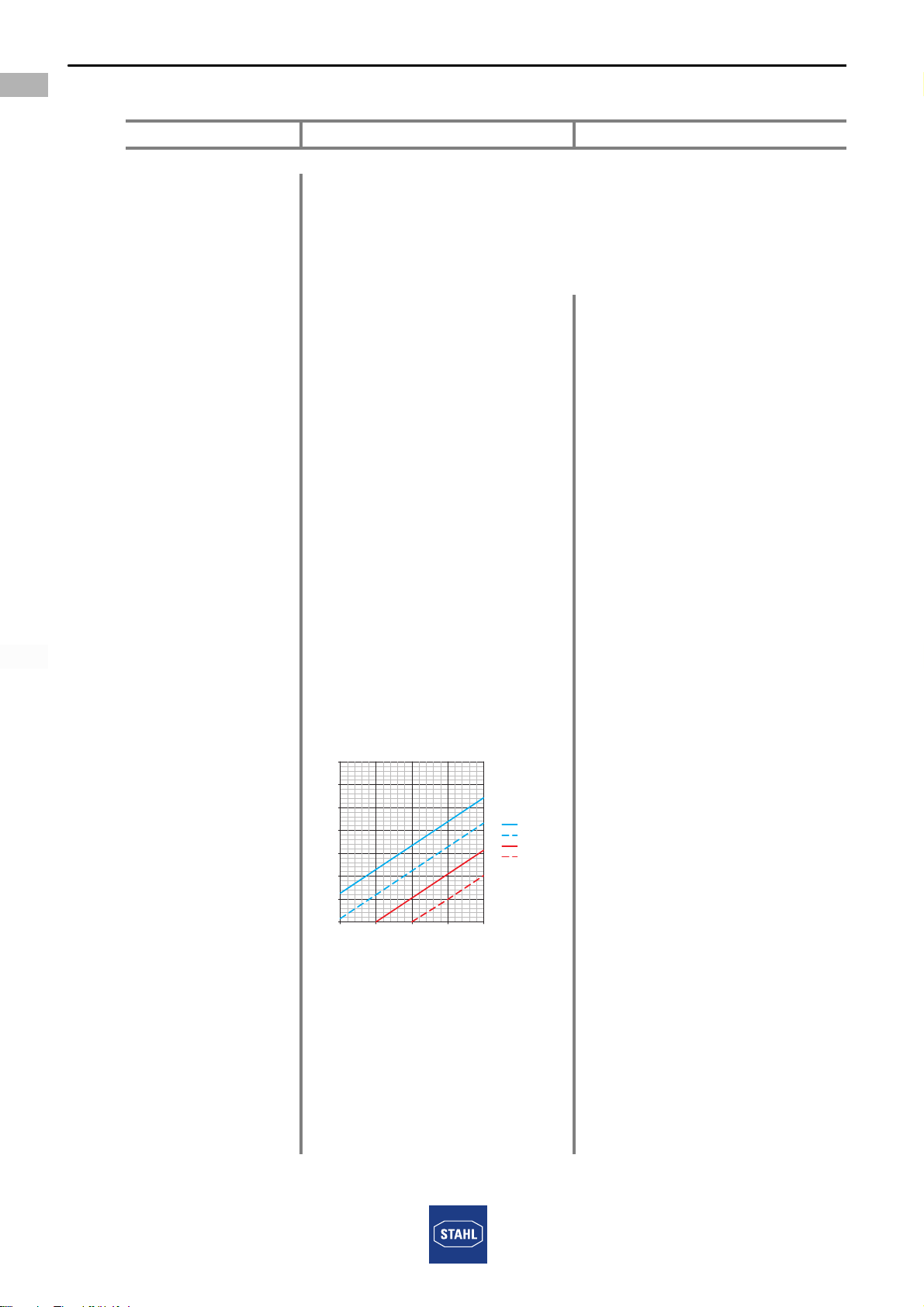

15403E00
US: Speisespannung
RL: Lastwiderstand
Rmax: Max. Lastwiderstand
(Klemmen 1, 2 & 5, 6)
Rmin: Min. Lastwiderstand
(Klemmen 1, 2 & 5, 6)
Rmax R: Max. Lastwiderstand
(Klemmen 2, 3 & 4, 6)
Rmin R: Min. Lastwiderstand
(Klemmen 2, 3 & 4, 6)
0 ... 600 Ω
(Klemme 1+/2- bzw. 5+/6-)
0
200
400
600
800
1000
1200
1400
10 15 20 25 30
R [Ω]
R R [Ω]
max
max
R [Ω]
R R [Ω]
min
min
R [ ]Ω
L
U V ][
S

221792 / 9163611310
2017-03-24·BA00·III·de·05
Technische Daten
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
Weitere technische Daten, siehe www.stahl-ex.com.
Technische Daten
Ausführung 9163/.3-1.-1.. 9163/11-81-10.
Restwelligkeit ( 40 μAeff ( 40 μAeff
Kommunikations-
signal
bidirektionale HART Übertragung,
0,5 ... 10 kHz
–
Einschwingzeit
(10 ... 90 %)
( 100 μs ( 100 μs
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 (Einsatz in industriellen Bereichen), NAMUR NE 21
Umgebungsbedingungen
Umgebungs-
temperatur
Einzelgerät -40 ... +70 °C
Gruppenmontage -40 ... +60 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
Bitte "Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte
(keine Betauung)
( 95 %
Verwendung in Höhe < 2000 m
Mechanische Daten
Anschluss
Schraubklemmen Federzugklemmen
Anschluss einadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
(ohne / mit Kunststoffhülse)
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
Anschluss zweiadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
0,2 ... 1 mm2
0,2 ... 1,5 mm2
0,25 ... 1 mm2
–
–
0,5 ... 1 mm2

Projektierung
12 221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
6 Projektierung
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
8 Montage und Installation
Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2,
in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren Bereich
zugelassen.
HINWEIS
Ausfall der installierten Geräte im Schaltschrank durch zu hohe
Umgebungstemperatur!
Nichtbeachten kann zu Sachschäden führen.
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
• "Installationsanleitung Schaltschrank" sorgfältig beachten.
Detaillierte Angaben zur Projektierung finden Sie in der
"Installationsanleitung Schaltschrank" (Download über www.stahl-ex.com,
Produktdokumentation, Unterpunkt "Projektierung").
GEFAHR
Explosionsgefahr bei Installation ohne Feldgehäuse!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Bei Einsatz in Zone 2 ist das Gerät in ein Gehäuse einzubauen,
das die Anforderungen der IEC/EN 60079-15 erfüllt.
• Bei Einsatz in Zone 22 ist das Gerät in ein Gehäuse einzubauen,
das die Anforderungen der IEC/EN 60079-31 erfüllt.
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.

221792 / 9163611310
2017-03-24·BA00·III·de·05
Montage und Installation
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Montage / Demontage pac-Bus
Der pac-Bus ist ein Zubehör, das die Verdrahtung der Hilfsenergie und das Auslesen
der Sammelfehlermeldung vereinfacht.
Montage
Demontage
• In umgekehrter Reihenfolge wie bei Montage vorgehen.
Maßzeichnungen (alle Maße in mm [Zoll] – Änderungen vorbehalten
09685E00
Die Komponenten für den pac-Bus Typ 9194 müssen separat bestellt
werden.
07392E00
07391E00 15551E00
Gewünschte Anzahl der
pac-Bus-Elemente
zusammenstecken.
pac-Bus-Elemente auf
Hutschiene aufrasten.
Klemmenset am Anfang
und am Ende einstecken.
X
122 4 80[, ]
114,5 4 51[, ]
99 3 90[, ] 17,6 [0,69]
Maß X
Schraubklemmen 108 mm [4,25″]
Federzugklemmen 128 mm [5,04″]

Montage und Installation
14 221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Demontage
8.2.3 Montage / Demontage auf pac-Träger
Siehe Betriebsanleitung pac-Träger Typ 9195.
06886E00
• Gerät an die Hutschiene ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
Der pac-Bus ist mit einer Codierleiste und das Gerät mit einem
entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf pac-Bus aufrasten.
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.

221792 / 9163611310
2017-03-24·BA00·III·de·05
Montage und Installation
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163

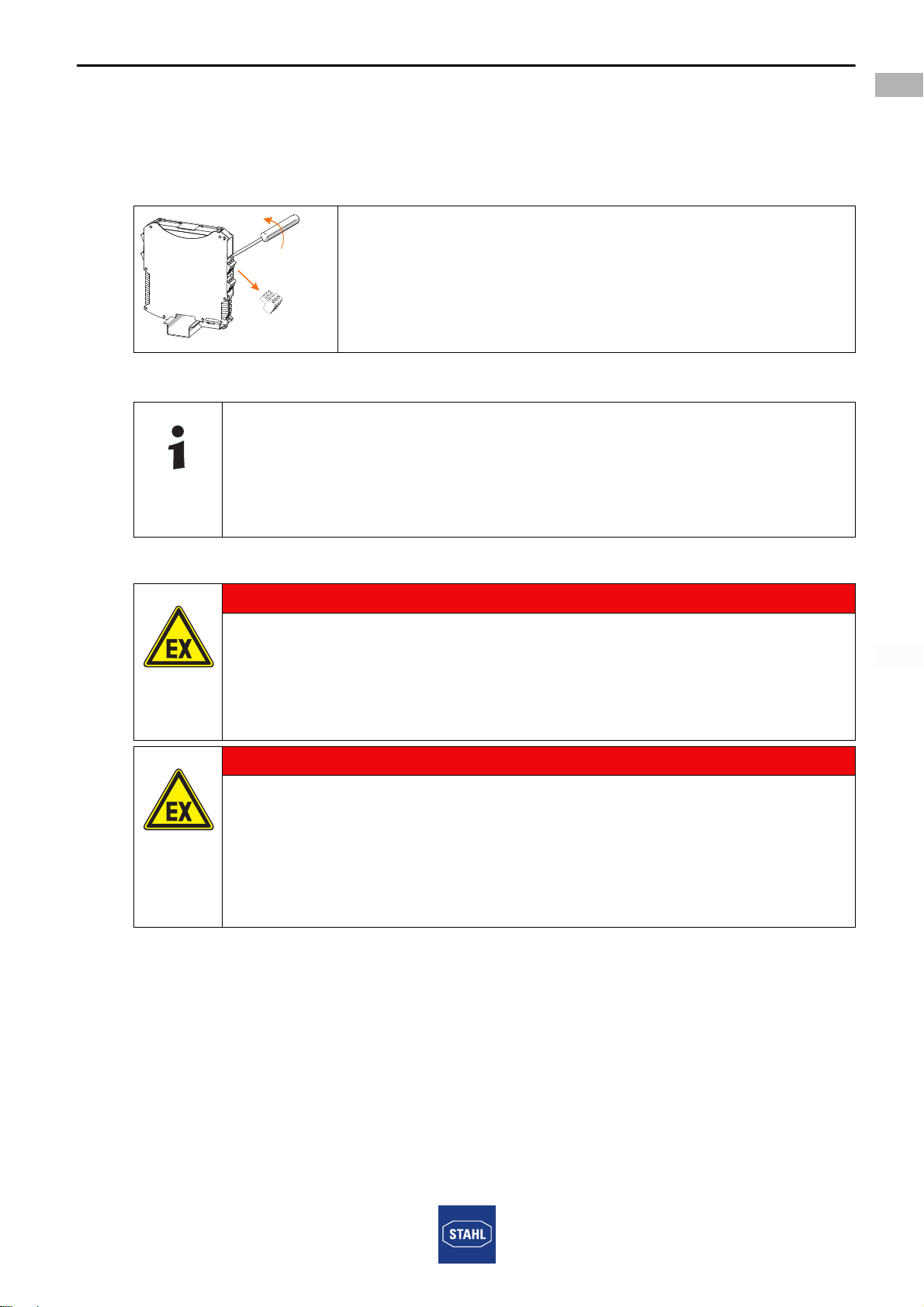

8.2.4 Montage / Demontage steckbare Klemmen
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
8.3 Installation
8.3.1 Elektrische Anschlüsse
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.
GEFAHR
Explosionsgefahr durch zu hohe Spannung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur an Betriebsmittel mit interner Spannung
Um: max. 253 V AC / 50 Hz anschließen.
• Gerät nur an eigensichere Klemmen anschließen.
GEFAHR
Explosionsgefahr durch falsche sicherheitstechnische Werte des
Geräts oder angeschlossener Feldgeräte!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Sicherheitstechnische Werte des Geräts und angeschlossener
Feldgeräte entsprechend der nationalen Installationsvorschriften
prüfen.

Montage und Installation
16 221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163

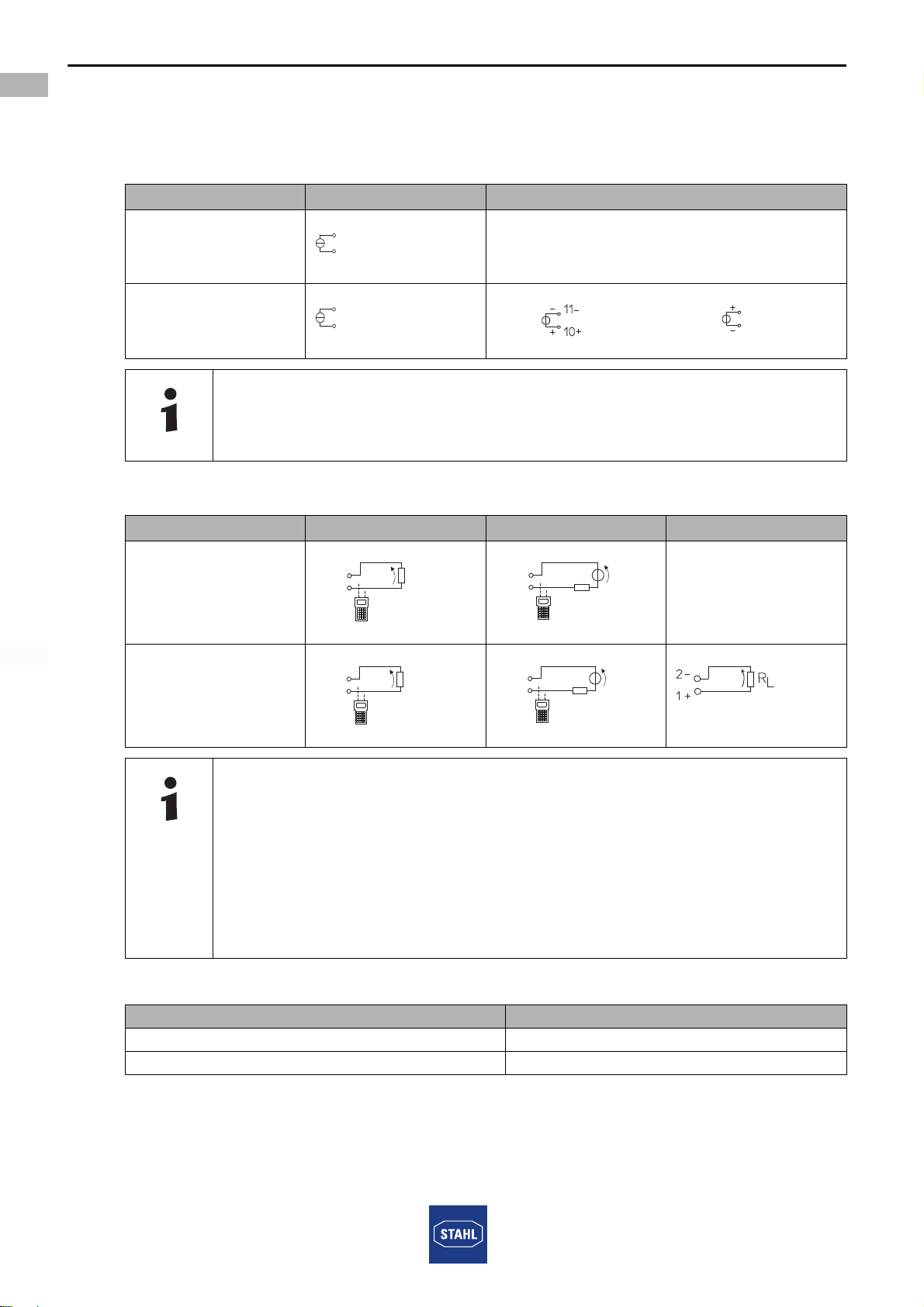

8.3.2 Prinzipschaltbild
Siehe Geräteaufdruck.
Eingangsbeschaltung (blaue Klemmen mit den PINs 10, 11, 12 und 13, 14, 15):
Ausgangsbeschaltung (schwarze Klemmen mit den PINs 1, 2, 3 und 4, 5, 6):
8.3.3 Anschluss der Speisung
9163/.3-1.-10 9163/11-81-10
Kanal 2
06981E
-
Kanal 1
06978E 16062E00 16063E00
Bei Einsatz mit 4-Leiter Messumformern ohne HART-Funktion zusätzlichen
Widerstand mit einem Wert von 100 Ω in Reihe zum Messumformer schalten.
9163/..-11-10 9163/..-10-10 9163/11-81-10
Kanal 2
09742E00 09741E00
-
Kanal 1
09744E00 09743E00
09740E00
Gültig für 9163/.3-..-..:
Für eine funktionierende HART-Kommunikation im Ausgangsstromkreis
ist ein Lastwiderstand (z.B. Eingangswiderstand der Eingangsbaugruppe)
von mindestens 250 Ω notwendig. Steht dieser nicht zur Verfügung,
kann zusätzlich der interne 221-Ω-Widerstand verwendet werden.
Der Anschluss muss dann an den Klemmen "3+/2-" bzw. "4+/6-" erfolgen.
Die maximale Ausgangslast verringert sich auf 379 Ω.
Art der Versorgung Anschluss
Direkte Versorgung des Geräts über 24 V-Anschluss Grüne Klemme "7+" und "9-"
Versorgung über pac-Bus Pac-Bus-Klemme "1+" und "2-"
14+
15-
+
-
10+
11-
+
-
0 ... 5 V
0 ... V10
12+
11-
4/5+
6- RL
4/5+
6-
RL
31/+
2- RL
3/1+
2-
RL

221792 / 9163611310
2017-03-24·BA00·III·de·05
Parametrierung und Inbetriebnahme
17
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
9 Parametrierung und Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Vorschriftsmäßige Installation des Gerätes.
• Richtiger Anschluss der Kabel.
• Keine Schäden am Gerät und an Anschlusskabeln.
• Fester Sitz der Schrauben an den Klemmen.
Richtiges Anzugsdrehmoment: 0,5 ... 0,6 Nm.
10 Betrieb
10.1 Betrieb
Zum Betrieb des Geräts die Informationen im Kapitel "Funktion" und
"Parametrierung und Inbetriebnahme" beachten.
10.2 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts an
(siehe auch Kapitel "Funktion und Geräteaufbau").
10.3 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer des Geräts
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
LED Farbe LED "EIN" LED "AUS"
LED "PWR" grün Gerät wird mit Hilfsenergie versorgt Gerät ist nicht in Betrieb,
Spannungsversorgung nicht
vorhanden
Fehler Fehlerursache Fehlerbehebung
LED "PWR" erloschen • Hilfsenergie ausgefallen
• Gerätesicherung defekt
• Hilfsenergieversorgung
verpolt
• Polarität der Hilfsenergieversorgung
kontrollieren.
• Verdrahtung der Hilfsenergieversorgung
kontrollieren.
• Bei defekter Sicherung das Gerät zur
Reparatur geben.

Instandhaltung, Wartung, Reparatur
18 221792 / 9163611310
2017-03-24·BA00·III·de·05
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Trennübertrager Eingang
Reihe 9163
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Umgebungstemperaturen,
• bestimmungsgemäße Funktion.
11.2 Wartung
Das Gerät benötigt keine regelmäßige Wartung.
11.3 Reparatur
11.4 Rücksendung
• Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von
R. STAHL zur Verfügung.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.
Rücksendung bzw. Verpackung der Geräte nur nach Kontakt und Absprache
mit R. STAHL durchführen!
