STAMOS S-LS-12 User manual

S-LS-12
www.STAMOS-WELDING.com
User manual | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones
BEDIENUNSANLEITUNG
LÖTSTATION | SOLDERING STATION | STACJA LUTOWNICZA

DE
3
DE
EN
PL
3
8
13
INHALT | CONTENT | CONTENU | CONTENIDO | TREŚĆ
2
SICHERHEITSHINWEISE
Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:
Um dasVerletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie
stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät
verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern
Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte
sorgfältig in der Nähe des Produktes auf, um bei Fragen auch später noch einmal
nachschlagen zu können.Verwenden Sie immer einen geerdeten Stromanschluss mit
der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel ha-
ben, ob der Anschluss geerdet ist, lassen Sie ihn durch einen qualizierten Fachmann
überprüfen. Benutzen Sie niemals ein defektes Stromkabel! Öffnen Sie dieses Gerät
nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten
Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen.
Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel
treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für
ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerätes verbessern und
gleichzeitig Wärmestaus vermeiden.
Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur
Reinigung nur ein feuchtesTuch.Vermeiden Sie den Einsatz von Putzmitteln und ach-
ten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.
Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Über-
lassen Sie Wartung, Abgleich und Reparatur qualiziertem Fachpersonal. Im Falle eines
Fremdeingriffs erlischt die Gewährleistung!
Allgemeine Hinweise bei der Benutzung von unseren Geräten:
• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Um-
gang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort
jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem
Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen
Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät be-
ndet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren et-
was Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normalerVorgang,
es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. UmVerletzungen zu ver-
meiden, seien Sie beim Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen
kann.

DE DE
4 5
TECHNISCHES DATENBLATT
Modell 6111 S-LS-12
Spannung (V) 230 ~ 50Hz
Nennstrom (A) 1
Leistung (W) 65
Arbeitstemperatur (⁰C) 0 - 40
Lagerungstemperatur (⁰C) -20 / +80
Luftfeuchtigkeit der Lagerung 35 - 45%
LÖTSTATION
Ausgangsleistung (W) 60
Temperaturbereich (⁰C) 200 - 480
Widerstand der Lötspitze < 2ohm
Spannung der Löspitze < 2mV
Temperaturbeständigkeit ± 2°C
VERWENDUNGSBEREICH
Das Gerät ist vorgesehen für:
Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP,
PLCC, BGA, SMD uvm.
Für alle Schäden bei nicht bestimmungsgemäßerVerwendung haftet allein der Betreiber.
WIE FUNKTIONIERT DAS GERÄT – DAS GRUNDPRINZIP
Produktübersicht:
6
53
2
1
4
1. Hauptschalter
2. Drehschalter zur Regelung derTemperatur des Lötkolbens
3. Umschalten der Temperatureinheit (F oder C)
4. Anzeige der Temperatur des Lötkolbens
5. Betriebsanzeige (Erhitzung) des Lötkolbens
6. Anschlussstelle des Lötkolbens
VOR DER ERSTEN BENUTZUNG
Prüfung nach Erhalt der Ware
Bei Erhalt derWare, prüfen Sie dieVerpackung auf Unversehrtheit und öffnen Sie diese.
Wenn dieVerpackung Beschädigungen aufweist,so setzen Sie sich innerhalb von 3Tagen
inVerbindung mit der Transportgesellschaft und IhremVertriebspartner, und dokumen-
tieren so gut wie möglich die Beschädigungen.Stellen Sie das volle Paket nicht verkehrt
herum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es
horizontal und stabil gehalten wird.
Entsorgung derVerpackung
Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor)
zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu kön-
nen!
AUFBAU DES GERÄTES
Platzierung des Gerätes
Das Gerät sollte auf eine Arbeitsäche aufgestellt werden, welche mindestens den
Maßen des Gerätes entspricht. Die Arbeitsäche sollte gerade sein, trocken und eine
passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitze-
beständig sein.
Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typen-
schild entspricht.
BEDIENUNG DER LÖTSTATION
1. Die Einrichtung ist auf stabilen Boden zu legen, der Lötkolben ist in der Halte-
rung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte
Lötspitze auf dem Lötkolben.
3. Schalten Sie das Gerät, mittels des an der Seite bendlichen Hauptschalter ein,
der Lötkolben wird unter Anwendung des Schalters (1) eingeschaltet, der Lötkol-
ben beginnt sich zu erhitzen.
4. Mit dem Drehschalter (2) ist die gewünschte Temperatur einzustellen, nach der
Einstellung der Temperatur wird sie am Display (4) für eine kurze Zeit angezeigt,
danach wird die aktuelle Temperatur angezeigt.
5. Während der Erhitzung des Kolbens bis zur erforderlichen Temperatur, leuchtet
die Betriebsanzeige (5). Nach der Erreichung der erforderlichen Temperatur
durch das Gerät, fängt die Anzeige an zu blinken.

7
DE
6
DE
6. Nach dem Ende der Arbeit ist der Lötkolben in der Halterung zu befestigen und
mittels des Schalters (1) auszuschalten.
ÄNDERUNG DER ANGEZEIGTEN TEMPERATUREINHEITEN
Der Schalter (3) wird beim Umschalten zwischen den einzelnen angezeigten Tempera-
tureinheiten (⁰C – Celsius, ⁰F – Fahrenheit) verwendet.
ALLGEMEINE BEMERKUNGEN
1. Wird am Display „S-E” angezeigt, ist der Lötkolben von der Stromversorgung
getrennt.
2. Beim Ausschalten des Geräts muss sich der Kolben in der Halterung benden.
3. Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät verwendet
wird. Darüber hinaus sollte sich das Gerät an der Stelle benden, an welcher gu-
ter Luftdurchuss zur Abführung der Wärme gewährleistet ist.
SICHERHEITSVORKEHRUNGEN
1. Die Lötspitzen dürfen nur im kalten Zustand des Kolbens ausgetauscht werden.
2. Verboten wird die Anwendung des Gerät in der Nähe der Bauteile, leichtbrenn-
baren Gase oder der anderen Objekte/Quellen dieses Typs. Die Lötspitze des
Lötkolbens erhitzt sich sehr stark. Das Anfassen der Kolbenbauteile ist verboten.
ACHTUNG vorVerbrennungen!
3. Eine zu hohe Betriebstemperatur des Lötkolbens kann die Funktionalität der Löt-
spitze reduzieren.
4. Die Lötspitze muss regelmäßig unter Anwendung vom Schwamm und Anti-Oxi-
dationsmittel, so dass die Oxidation des Endstückes verhindert wird.
AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE
Austausch der Lötspitze und des Heizelementes stellen Sie sicher, dass der Lötkolben
völlig erkaltet ist.
1. Austausch der Lötspitze: Entfernen Sie die Mutter, die die Abdeckung der Lötspit-
ze sichert und entfernen Sie die Abdeckung. Ersetzen Sie diese durch eine neue,
Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Lötspitze si-
chert, abschrauben und die Fassung der Lötspitze herausnehmen. Die Fassung,
die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig
herausschieben, zusammen mit der Platte, mit den Drähten, austauschen. Dabei
auf dieVerbindung der Drähte achten.
STANDARDREINIGUNG
Allgemeine Anmerkungen
• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten
oder Utensilien benutzt werden, welche die Geräteoberäche beschädigen kön-
nen.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung
REGELMÄSSIGE PRÜFUNG DES GERÄTES
Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies
der Fall sein, wenden Sie sich an IhrenVerkäufer, um Nachbesserungen vorzunehmen.
Was tun im Probl emfall?
Kontaktieren Sie IhrenVerkäufer und bereiten Sie folgende Angaben vor:
• Rechnungs- und Seriennummer (letztere nden Sie auf dem Typenschild)
• Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn
Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät
heizt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig
oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
• Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je
detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!
ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice.
Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!
1
2
3
4
5
6
7
8

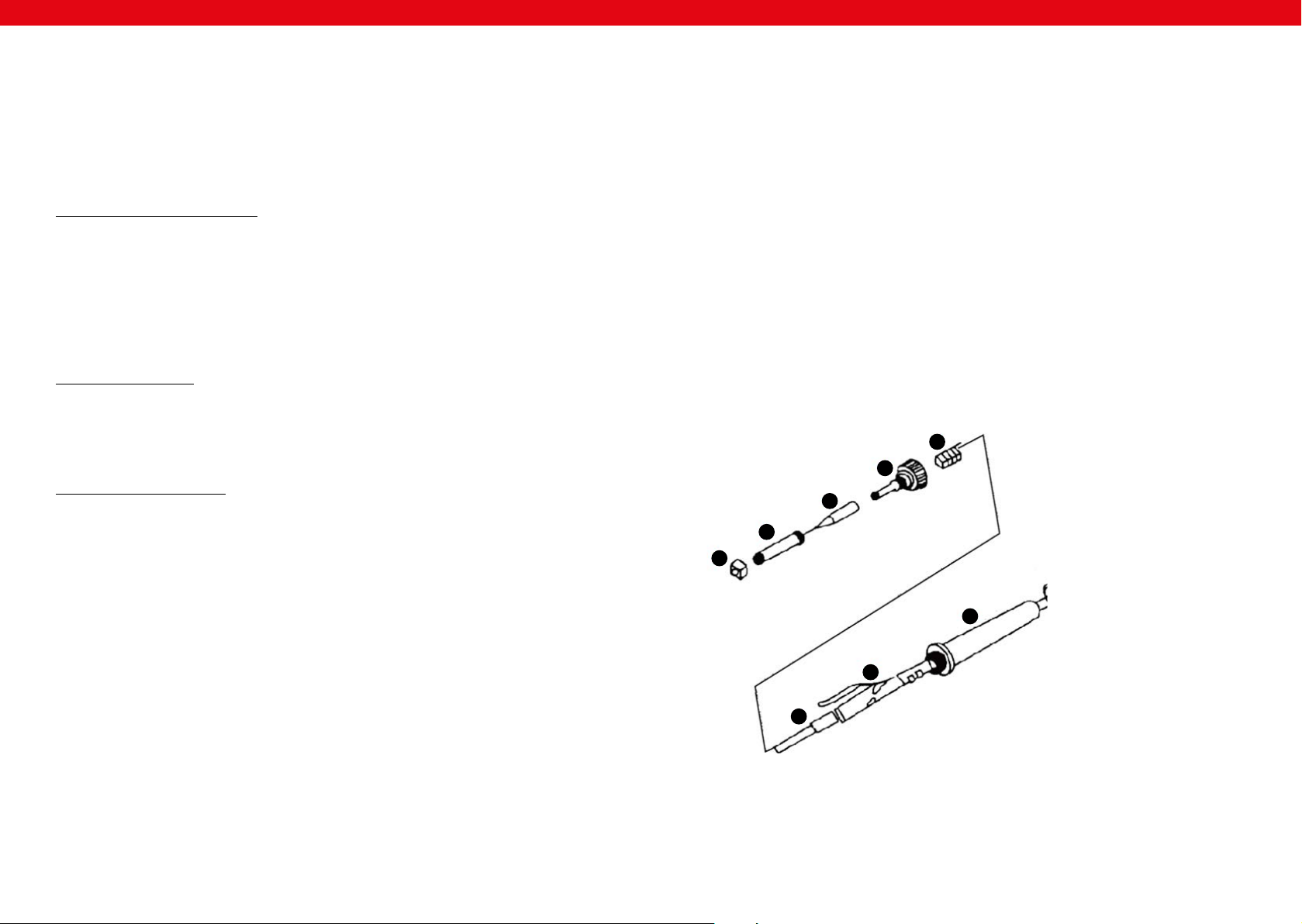

1. Mutter zur Festigung der Lötspitze
2. Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drähten
8. Handgriff

8
EN
9
CAUTIONS
General safety information for the use of electrical devices:
To avoid injury from re or electric shock, please ensure compliance with safety
instructions when using this device. Please read the instruction carefully and make
sure that you have understood it well. Keep the manual near the equipment to be
able to read it at any time.Always use current sources connected to the ground and
providing the necessary voltage (indicated on the label on the device). If you have any
doubt, let an electrician check that your outlet is properly grounded. Never use a da-
maged power cable. Do not open the unit in damp or wet environment, or if you are
wet yourself. Protect the unit of solar radiation. Use the device in a protected locati-
on to avoid damaging the equipment or endangering others. Make sure the device is
able to cool and avoid placing it too close to other devices that produce heat. Before
cleaning, disconnect it. Use a soft damp cloth for cleaning.Avoid using detergent and
make sure that no liquid enters the unit. No internal element of this device needs to
be maintained by the user.An opening of the device without our approval leads to a
loss of warranty.
General safety information for the use of the device:
• The user manual should be kept close to the device and should always be acces-
sible for the users. Instruct your employees how to use the device properly.
• Make sure the hot air can circulate well and place the device more than10 cm
away from walls and other electrical devices.Aerate well the working area.
• Do not place the device close to combustible materials.
• It may happen that by rst use, the heating element produces a light smoke. This
is absolutely normal. Simply check that the smoke can evaporate and that a good
aeration is provided.
• Some parts of the device can get extremely hot.To avoid any injuries, be careful
by every contact with the device.
• Clean the device regularly to avoid a durable encrustation of dirt.
TECHCNICAL DETAILS
Model 6111 S-LS-12
Voltage (V) 230 ~ 50Hz
Rated current (A) 1
Power (W) 65
Work temperature (⁰C) 0/+40
Storage temperature (⁰C) -20 / +80
Storage humidity 35 - 45%
SOLDERING IRON
Output power (W) 60
Temperature range (⁰C) 200 - 480
Tip resistance to ground < 2ohm
Tip-to-ground voltage < 2mV
Temperature stability ± 2°C
EN

EN
10
EN
11
USAGE PURPOSE
The device is designed for:
Different kind of soldering, de-soldering of the electronic components such as: SOIC,
CHIP, QFP, PLCC, BGA, SMD, etc.
Any damage resulting from a non-conform use of the device is payable by the user!
PRINCIPLE OF OPERATION
Assembly:
6
53
2
1
4
1. on / off switch
2. soldering iron temperature setting knob
3. temperature unit switch
4. soldering iron temperature display
5. working (heating) indicator
6. soldering iron connection socket
BEFORE FIRST USE
Upon receipt of the goods,check the packaging for integrity and open it.If the packaging
is damaged, please contact your transport company and distributor within 3 days, and
document the damages as detailed as possible. Do not turn the package upside down!
When transporting the package, please ensure that it is kept horizontal and stable. Ple-
ase keep all packaging materials (cardboard,plastic tapes and styrofoam),so that in case
of a problem, the device can be sent back to the service centre in accurate condition.
Disposing of packaging
The various items used for packaging (cardboard, plastic straps, polyurethane foam)
should be conserved, so that the device can be sent back to the service center in best
conditions in case of problem!
INSTALLING THE APPLIANCE
Appliance location
The work surface where the device will be located must be suitable for the size of the
appliance, please refer to the measurements. The work surface must be levelled, dry,
heat-resistant and at a tting height from the ground to enable a proper use of the
device.
The power cord connected to the appliance must be properly grounded and corres-
pond to the technical details.
OPERATION
1. Device must be placed on stable work table, soldering iron must be placed into
the holder.
2. Fix the appropriate soldering tip and connect the device to the power source.
3. Turn on the soldering iron with switch (1), it will start to heat.
4. Set the desired temperature using knob (2). Display (4) will show this tempera-
ture for a moment and then it will show the actual temperature of the soldering
iron.
5. Heat indicator (5) lights during heating.When the soldering iron reaches the set
temperature, indicator ashes regularly.
6. After work, the soldering iron should be placed into the holder.Turn off the sol-
dering station by switch (1).
CHANGING THE TEMPERATURE DISPLAY UNITS
Switch (3) is designed for changing the temperature units between Celsius and Fahren-
heit (⁰C – Celsius, ⁰F – Fahrenheit)
GENERAL REMARKS
1. If the display is showing “S-E” it means that soldering iron is disconnected.
2. When the device is being turned on, the soldering iron should be placed in the
holder.
3. Good ventilation of the room in which the appliance is used must be provided.
In addition, the device should be placed in a location with good air circulation to
dissipate heat.
SAFETY ISSUES REMARKS
1. Tips can be changed when the soldering iron is completely cold.
2. It is forbidden to use the device near the ammable or combustible elements and
objects or at similar places. Soldering iron tips have very high temperature, it is
forbidden to touch these elements.This can cause serious burns.
3. Too high temperature of the soldering iron may be the cause of reduction of the
functionality of the soldering tips.
4. Soldering iron tip must be cleaned regularly using sponge and plate on a layer of
tin to prevent tips oxidation.

EN
12
REPLACEMENT OF THE SOLDERING IRON TIP AND SOLDERING
IRON HEATING CORE ELEMENT
1
2
3
4
5
6
7
8
1. nut for mounting the soldering
iron tip housing
2. soldering iron tip housing
3. soldering iron tip
4. plastic nut for mounting the
heater and the board wires
5. spring
6. heater
7. wires board
8. handle
REGULAR CLEANING
Generalities
• Never clean the device with a pressurized water-jet, industrial cleaners, and brus-
hes or any other type of cleaning utensil that could damage the surface of the
appliance.
• Before cleaning you must remove the electricity supply plug isolating the app-
liance from the main power circuit.
REGULAR CONTROL OF THE DEVICE
Control regularly that the device doesn´t present any damage. If it should be the case,
please contact your customer service to solve the problem.
What to do in case of problem?
Please contact your customer service and prepare following information:
• Invoice number and serial number (the latest is to be found on the technical pla-
te on the device).
• If relevant, a picture of the damaged, broken or defective part.
• It will be easier for your customer service clerk to determinate the source of
the problem if you make a detailed and precise description of the matter.Avoid
formulations like “the device doesn´t heat”, which may mean that it doesn´t heat
enough or even not at all.Though, those two possibilities have a different causati-
on!
The more detailed your information, the quicker the customer service will be able to
answer your problem rapidly and efciently!
CAUTION: Never open the device without the authorization of your customer ser-
vice.This can lead to a loss of warranty!
PL

DE
15
PL
ZALECENIA ODNOŚNIE BEZPIECZEŃSTWA
Ogólne zalecenia odnośnie bezpieczeństwa podczas użytkowania urządzeń elektrycz-
nych:
W celu zminimalizowania ryzyka obrażeń na skutek działania ognia lub porażenia
prądem prosimy Państwa o stałe przestrzeganie kilku podstawowych zasad bezpie-
czeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie niniejszej
instrukcji użytkowania i upewnienie się, że znaleźli Państwo odpowiedzi na wszystkie
pytania dotyczące tego urządzenia. Prosimy o staranne przechowywanie niniejszej in-
strukcji użytkowania w pobliżu produktu, aby w razie pojawienia się pytań można było
do niej jeszcze raz powrócić również w późniejszym czasie. Prosimy zawsze stosować
uziemione przyłącze prądu z prawidłowym napięciem sieciowym (patrz instrukcja lub
tabliczka znamionowa)! W razie wątpliwości w odniesieniu do tego, czy przyłącze jest
uziemione, prosimy zlecić sprawdzenie tego wykwalikowanemu specjaliście. Nigdy
nie należy stosować niesprawnego kabla zasilania! Urządzenia nie należy otwierać
w wilgotnym lub mokrym miejscu ani też mokrymi lub wilgotnymi rękoma. Poza
tym urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym.
Urządzenie należy użytkować zawsze w bezpiecznym miejscu, tak aby nikt nie mógł
nadepnąć na kabel, przewrócić się o niego i/lub uszkodzić go. Przed przystąpieniem do
czyszczenia urządzenia należy wyciągnąć wtyczkę sieciową, a do czyszczenia używać
jedynie wilgotnej ściereczki. Należy unikać stosowania środków czyszczących i uwa-
żać, aby jakakolwiek ciecz nie dostała się do urządzenia i/lub tam nie pozostała.
Należy wyłączyć urządzenie natychmiast po zauważeniu nieprawidłowości w sposobie
jego funkcjonowania. Powinno się również wyciągnąć wtyczkę z gniazdka sieciowego,
gdy urządzenie nie jest używane. Wykonanie prac związanych z konserwacją, wyre-
gulowaniem i naprawą urządzenia należy zlecić wyspecjalizowanemu personelowi. W
przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasa!
Ogólne zalecenia odnośnie użytkowania
• Należy sporządzić i udostępnić instrukcję eksploatacji i przeszkolić osoby zatrud-
nione w zakresie zgodnego z przeznaczeniem obchodzenia się. Instrukcja eksplo-
atacji musi być stale dostępna w miejscu eksploatacji urządzenia.
• Należy zapewnić wystarczającą cyrkulację powietrza. W tym celu urządzenie
należy ustawić z zachowaniem odstępu powyżej 10cm od ściany lub innych urzą-
dzeń oraz zadbać o wystarczającą wentylację w pomieszczeniu, w którym jest
ono użytkowane.
• Należy upewnić się, że w pobliżu urządzenia nie znajdują się jakiekolwiek zapalne
substancje lub przedmioty.
• W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia
może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie
normalne. Należy zadbać jedynie o odpowiednią wentylację.
• Niektóre elementy urządzenia mogą się bardzo nagrzewać. W celu uniknięcia ob-
rażeń należy zachować ostrożność podczas dotykania tych powierzchni.
• Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się
zanieczyszczeń.
PL
KARTA DANYCH TECHNICZNYCH
Model 6111 S-LS-12
Napięcie (V) 230 ~ 50Hz
Prąd znamionowy (A) 1
Moc (W) 65
Temperatura pracy (⁰C) 0/+40
Temperatura składowania (⁰C) -20 / +80
Wilgotność składowania 35 - 45%
STACJA LUTOWNICZA
Moc wyjściowa (W) 60
Zakres temperatury (⁰C) 200 - 480
Rezystancja grota < 2ohm
Napięcie grota < 2mV
Stabilność temperatury ± 2°C
JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA
Budowa urządzenia:
14
OBSZAR ZASTOSOWANIA
Urządzenie przeznaczone jest do:
Różnego rodzaju lutowania lub rozlutowywania elementów elektronicznych, takie jak:
SOIC, CHIP, QFP, PLCC, BGA, SMD, itp.
Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z
przeznaczeniem ponosi użytkownik.
6
53
2
1
4

DE
17
PL PL
ZMIANA WYŚWIETLANIA JEDNOSTEK TEMPERATURY
Przełącznik (3) służy do ustawienia wyświetlania temperatury w żądanych jednostkach
(⁰C – Celsjusz, ⁰F – Farenheit)
UWAGI OGÓLNE
1. W przypadku gdy wyświetlacz pokazuje „S-E” oznacza to, że kolba lutownicza
jest odłączona.
2. W momencie włączania urządzenia kolba musi znajdować się w uchwycie.
3. Należy zapewnić dobra wentylację pomieszczenia w którym urządzenie jest użyt-
kowane. Ponadto urządzenie powinno być umieszczone w miejscu
UWAGI ODNOŚNIE BEZPIECZEŃSTWA
1. Końcówki lutownicze można wymieniać gdy kolba jest całkowicie zimna.
2. Zabrania się używania urządzenia w pobliżu elementów, gazów łatwopalnych lub
innych tego typu obiektów. Końcówka kolby lutowniczej ma bardzo wysoką tem-
peraturę, zabrania się dotykania tych elementów kolby. Grozi to poparzeniem.
3. Zbyt wysoka temperatura pracy kolby lutowniczej może zredukować funkcjonal-
ność końcówki lutowniczej.
4. Końcówka lutownicza musi być czyszczona regularnie przy pomocy gąbki i topni-
ka aby zapobiec utlenianiu się końcówki.
WYMIANA ELEMENTU GRZEWCZEGO ORAZ KOŃCÓWKI KOLBY
LUTOWNICZEJ
1. włącznik urządzenia
2. pokrętło regulacji temperatury kolby lutowniczej
3. przełącznik jednostek temperatury
4. wyświetlacz temperatury kolby lutowniczej
5. wskaźnik pracy (grzania) urządzenia
6. gniazdo podłączenia kolby lutowniczej
PRZED PIERWSZYM UŻYCIEM
Kontrola po otrzymaniu towaru.
W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występo-
wania ewentualnych uszkodzeń i otworzyć je. Jeżeli opakowanie jest uszkodzone pro-
simy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem transportowym lub
Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób.
Prosimy nie stawiać pełnego opakowania do góry nogami! Jeżeli opakowanie będzie
ponownie transportowane prosimy zadbać o to, by było ono przewożone w pozycji
poziomej i by było stabilne ustawione.
Utylizacja opakowania
Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz sty-
ropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak
najlepiej ochronić na czas przesyłki!
MONTAŻ URZĄDZENIA
Umiejscowienie urządzenia
Urządzenie powinno się ustawić na powierzchni roboczej, która pod względem wy-
miarów będzie co najmniej odpowiadała wymiarom urządzenia. W celu umożliwienia
optymalnej pracy urządzenia powierzchnia robocza powinna być prosta, sucha, mieć
odpowiednią wysokość i być odporna na działanie ciepła.
Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym
na tabliczce znamionowej!
OBSŁUGA STACJI LUTOWNICZEJ
1. Urządzenie należy umieścić na stabilnym podłożu, kolbę lutowniczą należy umie-
ścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią końcówkę
lutowniczą w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z boku urządzenia,
włączyć kolbę lutowniczą włącznikiem (1), kolba zacznie się nagrzewać.
4. Pokrętłem (2) ustawić żądaną temperaturę, po ustawieniu temperatury wyświe-
tlacz (4) pokaże ją przez chwilę a następnie będzie wskazywał aktualną tempera-
turę kolby lutowniczej.
5. W trakcie nagrzewania kolby do żądanej temperatury, wskaźnik pracy (5) będzie
się świecił. W momencie gdy urządzenie osiągnie wymaganą temperaturę, wskaź-
nik zacznie regularnie migać.
6. Po skończonej pracy, kolbę lutowniczą należy umieścić w uchwycie i wyłączyć
grzanie kolby wyłącznikiem (1).
1
2
3
4
5
6
7
8
1. nakrętka mocująca obudowę końcówki lutowniczej
2. obudowa końcówki lutowniczej
3. końcówka lutownicza
4. nakrętka mocująca grzałkę wraz z płytką z przewodami
5. sprężyna
6. grzałka
7. płytka z przewodami
8. uchwyt
16

PL
Przed wymianą końcówki lutowniczej oraz elementu grzewczego należy się upewnić,
że kolba lutownicza jest całkowicie zimna.
1. WYMIANA KOŃCÓWKI LUTOWNICZEJ: Odkręcić nakrętkę mocującą obu-
dowę końcówki lutowniczej i zdjąć obudowę końcówki. Wymienić końcówkę na
nową, założyć obudowę i skręcić nakrętką.
2. WYMIANA GRZAŁKI: Odkręcić nakrętkę mocującą obudowę końcówki lu-
towniczej i zdjąć obudowę końcówki. Odkręcić nakrętkę mocującą grzałkę (4) i
delikatnie wysunąć grzałkę (6) wraz z płytką z przewodami (7). Wymienić całość
pamiętając o sposobie podłączenia przewodów.
STANDARDOWE CZYSZCZENIE
Uwagi ogólne
• Nigdy nie należy spryskiwać urządzenia. Do czyszczenia nie należy używać jakich-
kolwiek szczotek czy przyborów, które mogłyby uszkodzić powierzchnię urzą-
dzenia.
• Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania
energią.
REGULARNA KONTROLA URZĄDZENIA
Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli ele-
menty te będą uszkodzone, to należy zwrócić się do sprzedawcy z prośbą o ich na-
prawę.
Co należy zrobić w przypadku pojawienia się problemu?
Należy skontaktować się ze sprzedawcą i przygotować następujące dane:
• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamio-
nowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opi-
szą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe.
Sformułowania, takie jak np. „urządzenie nie grzeje“ mogą być dwuznaczne i oznaczają
zarówno, że urządzenie grzeje za słabo lub w ogóle nie grzeje. Są to jednak dwie róż-
ne przyczyny usterek!
Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc!
UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta.
Może to prowadzić do utraty gwarancji!
19
DE
Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-
konform sind.
EN
We hereby certify that the appliances listed in this manual are CE compliant.
FR
Par la présente, nous conrmons que les appareils présentés dans ce mode d´emploi
sont conformes aux normes Ce.
PL
Niniejszym potwierdzamy, że urządzenia opisane w tej instrukcji są zgodne z
deklaracją CE.
18

Hersteller an Verbraucher
Sehr geehrte Damen und Herren,
gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall
gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit
der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr
weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen
Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die
rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem
Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.
[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung
von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy
go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na
produkcie, instrukcji obsługi lub opakowaniu.
Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu,
wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę
naszego środowiska.
Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.
For the disposal of the device please consider and act according to the national and local rules and regulations.
Umwelt- und Entsorgungshinweise
CONTACT
emaks spółka z ograniczoną
odpowiedzialnością sp.k.
Ul. Dekoracyjna 3
65-155 Zielona Góra
Nr. kom.: [phone]
E-mail: [email protected] www.expondo.de
WWW.STAMOS-WELDING.COM
