Steinberg Systems SBS-SM-130C User manual

DE | EN | PL | CZ | FR | IT | ES
SBS-SM-130C
BEDIENUNGSANLEITUNG
SCHALLPEGELMESSGERÄT
USER MANUAL
SOUND METER
INSTRUKCJA OBSŁUGI
MIERNIK DŹWIĘKU
NÁVOD K POUŽITÍ
SONOMETR
MANUEL D´UTILISATION
SONOMÈTRE
ISTRUZIONI PER L’USO
FONOMETRO
MANUAL DE INSTRUCCIONES
SONÓMETRO

22 Rev. 14.03.2019
INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
 Deutsch
 English
 Polski
 Česky
 Français
 Italiano
 Español
3
5
7
9
11
13
15
NAZWA PRODUKTU SCHALLPEGELMESSGERÄT
PRODUKTNAME SOUND METER
PRODUCT NAME MIERNIK DŹWIĘKU
NOM DU PRODUIT SONOMETR
NOME DEL PRODOTTO SONOMÈTRE
NOMBRE DEL PRODUCTO FONOMETRO
NÁZEV VÝROBKU SONÓMETRO
MODEL PRODUKTU
SBS-SM-130C
MODELL
PRODUCT MODEL
MODÈLE
MODELLO
MODELO
MODEL VÝROBKU
NAZWA PRODUCENTA
EXPONDO POLSKA SP. Z O.O. SP. K.
NAME DES HERSTELLERS
MANUFACTURER NAME
NOM DU FABRICANT
NOME DEL PRODUTTORE
NOMBRE DEL FABRICANTE
NÁZEV VÝROBCE
ADRES PRODUCENTA
UL. NOWY KISIELIN – INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
ANSCHRIFT DES HERSTELLERS
MANUFACTURER ADDRESS
ADRESSE DU FABRICANT
INDIRIZZO DEL FORNITORE
DIRECCIÓN DEL FABRICANTE
ADRESA VÝROBCE

2 32 3
Rev. 14.03.2019
VERWENDUNG DES GERÄTS
MIT HILFE DES COMPUTERS
1. SOFTWAREINSTALLATION
Legen Sie die CD in das CD-Laufwerk ein.
Die Software startet die Installationsdatei. Befolgen Sie die
Installationsanweisungen, um die Computersoftware zu
installieren.
Wenn die Software die Installationsdatei nicht direkt
starten kann, önen Sie den Inhalt der CD, doppelklicken
Sie dann auf das Symbol der EXE-Datei (I.) und befolgen Sie
die Installationsanweisungen.
2. SOFTWARE-BENUTZEROBERFLÄCHE
2.1. MENÜ UND SYMBOLLEISTE
A. Dateien önen
B. Dateien speichern
C. Einstellungen
D. Zeiteinstellung
E. Datenaufzeichnung in Echtzeit starten
F. Datenaufzeichnung in Echtzeit stoppen
G. Messgeräts mit Computer verbinden
H. Messgerät von Computer trennen
I. Daten vom Messgerät auf den Computer
herunterladen
J. Drucken
K. Hilfe
2.2. ZEITEINSTELLUNG
Mit dieser Funktion wird die Uhrzeit des Messgeräts
entsprechend der Computeruhrzeit eingestellt.
Das Datum kann in drei Formaten eingestellt werden: „YY-
MM-DD“ (Jahr-Monat-Tag), „MM-DD-YY“ (Monat-Tag-
Jahr), „DD-MM-YY“ (Tag-Monat-Jahr).
2.3. ECHTZEIT-DATENAUFZEICHNUNG:
Mit dieser Funktion können Sie in Echtzeit überwachen und
ein lineares Diagramm der Umgebungsgeräusche erstellen,
nachdem Sie das Messgerät an die Software angeschlossen
haben.
Um die Grak zu vergrößern, verwenden Sie die
Bildschirmlupentaste mit Pluszeichen.
2.3.1. NAVIGATIONSBESCHRIFTUNG
1. Startuhrzeit der Messung
2. Enduhrzeit der Messung
3. Maximaler Lesewert registriert
4. Minimaler Lesewert registriert
5. Liste der Dateien
6. Datensatzname
7. Maßeinheit
8. Anzahl der registrierten Lesewerte
9. Abtastfrequenz
10. Durchschnittswert der Daten
11. Obergrenze für den Alarm
12. Untergrenze für den Alarm
2.3.2. BESCHREIBUNG DES A-B-DIAGRAMMS
Um einen bestimmten Teilbereich der Ergebnisdiagramms
anzuzeigen, markieren Sie den ausgewählten Bereich mit
den Markierungen A und B.
Um den Marker A zu verschieben, drücken Sie das
Minuszeichen neben dem Marker, so dass „A“ gelb
markiert ist.
Mit dem Pfeil (4 Diamanten) können Sie die Markierung im
Diagramm an die gewünschte Position verschieben.
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5
BEDIENUNGSANLEITUNG
DE

44 Rev. 14.03.2019
Startuhrzeit und Anfangswert, Enduhrzeit und Endwert,
Anzahl der Messungen und Durchschnittswert werden in
der unteren linken Ecke des Fensters angezeigt.
2.4. FUNKTIONEN DES DATENSCHREIBERS
2.4.1. EINSTELLUNGEN
Die Funktion dient zur Einstellung der
Datenabtastfrequenz(1-36000 Sekunden), des Formats
des angezeigten Datums („YY-MM-DD“ (Jahr-Monat-Tag),
„MM-DD-YY“ (Monat-Tag-Jahr), „DD-MM-YY“ (Tag-Monat-
Jahr)), des Aufnahmemodus, gleichzeitig wird das Datum
und die Uhrzeit der Messung angezeigt.
2.4.2. Herunterladen von Daten vom Messgerät auf den
Computer – Damit werden Daten heruntergeladen, die im
Gerät des Computers gespeichert sind.
2.4.3. SPEICHERREINIGUNG
Schließen Sie das Messgerät an den Computer an, um den
Speicher zu reinigen. Laden Sie ggf. die Daten herunter und
speichern Sie sie. Klicken Sie anschließend auf „CLEAR“, um
die Daten im Speicher zu löschen.
3. NUTZUNG
3.1. Drücken Sie das Softwaresymbol (II.) auf dem
Computerdesktop.
3.2. Schließen Sie das Messgerät mit einem USB-Kabel an
den Computer an und schalten Sie das Messgerät mit
der ON/OFF-Taste ein.
3.3. Klicken Sie nach dem Önen der Software auf
Zeiteinstellung“, um Datum und Uhrzeit einzustellen.
3.4. Einstellen: Datensatzname, Abtastfrequenz, ´Ober-
und Untergrenze für den Alarm zum Starten der
Messung und Überwachung in Echtzeit.
3.5. Um das Gerät von der Computersoftware zu trennen,
klicken Sie auf „Messgerät von Computer trennen“,
trennen Sie das USB-Kabel und schalten Sie das
Messgerät aus.
Wiederholen Sie den Vorgang für die Markierung B und
stellen Sie sicher, dass die Markierung A nicht mehr gelb
gekennzeichnet ist.
DE

4 54 5
Rev. 14.03.2019
USING THE DEVICE WITH A COMPUTER
1. INSTALLING SOFTWARE
Insert the CD into the CD drive.
The software will launch the installation le. To install the
software, follow the installation instructions.
If the software cannot run the installation le directly, open
the CD contents, then double-click on the.exe le icon (I.).
Follow the installation instructions.
2. SOFTWARE INTERFACE
2.1. MENU AND TOOLBAR
A. Opening les
B. Saving les
C. Settings
D. Setting time
E. Start real-time data logging
F. Stop real-time data logging
G. Connecting the meter with a computer
H. Disconnecting the meter from the
computer
I. Downloading data from the meter to the
computer
J. Printing
K. Help
2.2. SETTING TIME
This function is used to set the meter’s time according to
the computer’s time.
The date can be set in three formats: „YY-MM-DD“ (year-
month-day), „MM-DD-YY“ (month-day-year), „DD-MM-YY“
(day-month – year).
2.3. REAL-TIME DATA LOGGING
This function is used to monitor and create a linear graph
of ambient sounds in real time after connecting the meter
to the software.
2.3.1. PANEL DESCRIPTION
1. Measurement start time
2. Measurement end time
3. Maximum reading recorded
4. Minimum reading recorded
5. File list
6. Name of record
7. Unit of measure
8. Number of readings recorded
9. Sampling frequency
10. Average value of data
11. Alarm upper limit
12. Alarm lower limit
2.3.2. A-B GRAPH DESCRIPTION
To look at a specic part of the graph of results, mark the
selected range using markers A and B.
To move the marker A, press the minus next to the marker
so that „A“ is highlighted in yellow.
Use the arrow (4 diamonds) to move the marker on the
graph to the desired position.
To zoom in on the graph, use the lens plus button.
EN
USER MANUAL
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

66 Rev. 14.03.2019
The start time and initial value, the end time and end value,
number of measurements and the average value will be
displayed in the lower left corner of the window.
2.4. DATALOGGER FUNCTION
2.4.1. SETTINGS
This function is used to set the data sampling rate (1-36000
seconds), the date format („YY-MM-DD“ (year-month-day),
„MM-DD-YY“ (month-day-year), „DD – MM-YY „(day-
month-year)) and the recording mode. It also shows the
date and time of measurement.
2.4.2. Downloading data from the meter to the computer.
2.4.3. CLEANING THE MEMORY
To clean the memory, connect the meter to the computer. If
necessary, download and save the data, then click „CLEAR“
to delete the data in memory.
3. USING THE DEVICE
3.1. Press the software icon (II.) on the computer desktop.
3.2. Connect the meter to the computer with a USB cable
and turn on the meter with the ON/OFF button.
3.3 After the software has opened, click on „Time
settings“ to adjust the date and time.
3.4 To start the measurement and real-time monitoring,
set the record name, sampling frequency, alarm
upper and lower limit.
3.5 To disconnect the device from the computer
software, click on „Disconnect meter from computer“,
disconnect the USB cable and turn o the meter.
Repeat the operation for marker B, making sure that A is no
longer highlighted in yellow.
EN

6 76 7
Rev. 14.03.2019
UŻYTKOWANIE URZĄDZENIA
ZA POŚREDNICTWEM KOMPUTERA
1. INSTALACJA OPROGRAMOWANIA
Włożyć płytę CD do napędu CD.
Oprogramowanie uruchomi plik instalacyjny. Aby
zainstalować oprogramowanie komputerowe należy
postępować zgodnie ze wskazówkami instalacji.
Jeśli oprogramowanie nie może bezpośrednio uruchomić
pliku instalacyjnego, należy otworzyć zawartość dysku CD,
a następnie kliknąć dwukrotnie w ikonę pliku.exe (I.) po
czym postępować zgodnie z instrukcjami instalacji.
2. INTERFEJS OPROGRAMOWANIA
2.1. MENU I PASEK NARZĘDZI
A. Otwieranie plików
B. Zapisywanie plików
C. Ustawienia
D. Ustawienia czasu
E. Rozpoczęcie rejestrowania danych
w czasie rzeczywistym
F. Zatrzymanie rejestrowania danych
w czasie rzeczywistym
G. Połączenie miernika z komputerem
H. Rozłączanie miernika z komputerem
I. Pobór danych z miernika do komputera
J. Drukowanie
K. Pomoc
2.2. USTAWIENIA CZASU
Ta funkcja służy do ustawiania czasu miernika zgodnie
z czasem komputera.
Data może być ustawiona w 3 formatach: „YY-MM-DD”
(rok-miesiąc-dzień), „MM-DD-YY” (miesiąc-dzień-rok),
„DD-MM-YY” (dzień-miesiąc-rok).
2.3. REJESTROWANIA DANYCH W CZASIE
RZECZYWISTYM
Funkcja służy do monitorowania i tworzenia wykresu
liniowego dźwięków otoczenia w czasie rzeczywistym po
podłączeniu miernika do oprogramowania.
W celu przybliżenia wykresu należy użyć przycisku lupy
z plusem.
2.3.1. OPIS PANELU
1. Czas rozpoczęcia pomiaru
2. Czas zakończenia pomiaru
3. Zarejestrowany maksymalny odczyt
4. Zarejestrowany minimalny odczyt
5. Lista plików
6. Nazwa zapisu
7. Jednostka miary
8. Liczba zarejestrowanych odczytów
9. Częstotliwość próbkowania
10. Wartość średnia danych
11. Górny limit dla alarmu
12. Dolny limit dla alarmu
2.3.2. OPIS WYKRESU A-B
Aby spojrzeć na określoną część wykresu wyników należy
ustawić wybrany zakres poprzez znaczniki A i B.
Aby przesunąć znacznik A, należy nacisnąć znak minus
obok znacznika tak aby "A" podświetlone zostało na żółto.
Za pomocą strzałki (4 diamenty) można przesunąć znacznik
na wykresie do żądanej pozycji.
PL
INSTRUKCJA OBSŁUGI
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

88 Rev. 14.03.2019
Czas rozpoczęcia oraz wartość początkowa, czas
zakończenia oraz wartość końcowa, ilość pomiarów
i wartość średnia zostaną wyświetlone w lewym dolnym
rogu okna.
2.4. FUNKCJA REJESTRATORA DANYCH
2.4.1. USTAWIENIA
Funkcja służy do ustawania częstotliwości próbkowania
danych(1-36000 sekund), formatu wyświetlanej daty („YY-
MM-DD” (rok-miesiąc-dzień), „MM-DD-YY” (miesiąc-
dzień-rok), „DD-MM-YY” (dzień-miesiąc-rok)), trybu
nagrywania oraz pokazuje datę pomiaru i godzinę pomiaru.
2.4.2. Pobór danych z miernika do komputera – służy do
pobrania danych zapisanych w urządzeniu w komputerze.
2.4.3. CZYSZCZENIE PAMIĘCI
Aby wyczyścić pamięć należy podłączyć miernik do
komputera. W razie potrzeby pobrać i zapisać dane.
Następnie kliknąć przycisk „CLEAR” w celu usunięcia
danych w pamięci.
3. UŻYTKOWANIE
3.1. Wcisnąć ikonę oprogramowania (II.) na pulpicie
komputera.
3.2. Podłączyć miernik za pomocą kabla USB do
komputera po czym włączyć miernik przyciskiem
ON/OFF.
3.3. Po otwarciu się oprogramowania kliknąć
w „Ustawienia czasu” w celu dostosowania daty
i godziny.
3.4. Ustawić: Nazwa zapisu, częstotliwość próbkowania,
górny limit dla alarmu oraz dolny limit dla alarmu
aby rozpocząć pomiar i monitorowanie w czasie
rzeczywistym.
3.5. Aby odłączyć urządzenie od oprogramowania
komputera, kliknąć przycisk „Rozłączanie miernika
z komputerem” odłączyć kabel USB a następnie
wyłączyć miernik.
Powtórzyć czynność dla znacznika B, upewniając się, że
znak A nie jest już podświetlony na żółto.
PL

8 98 9
Rev. 14.03.2019
POUŽÍVÁNÍ ZAŘÍZENÍ
PROSTŘEDNICTVÍM POČÍTAČE

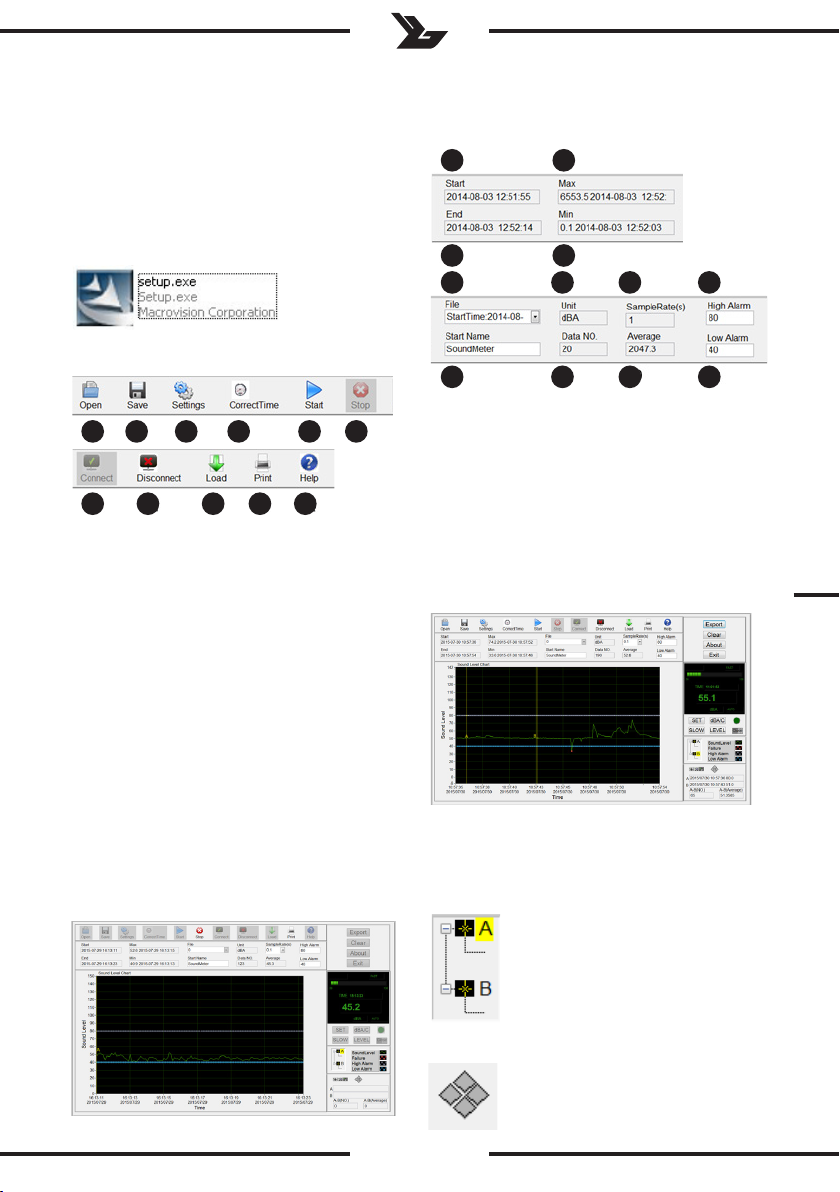

1. INSTALACE PROGRAMOVÉHO VYBAVENÍ
Vložte CD disk do CD mechaniky.
Program spustí instalační soubor. Chcete-li program
nainstalovat, postupujte podle pokynů k instalaci.
Pokud program nemůže automaticky spustit instalační
soubor, otevřete obsah CD disku, pak klikněte na ikonu
souboru.exe (I.) a poté postupujte podle pokynů k instalaci.
2. UŽIVATELSKÉ ROZHRANÍ PROGRAMU
2.1. MENU A PANEL NÁSTROJŮ
A. Otevření souborů
B. Uložení souborů
C. Nastavení
D. Nastavení času
E. Spuštění záznamu dat v reálném čase
F. Zastavení záznamu dat v reálném čase
G. Připojení měřiče k počítači
H. Odpojení měřiče od počítače
I. Stahování dat z měřiče do počítače
J. Tisk
K. Nápověda
2.2. NASTAVENÍ ČASU
Tato funkce slouží k nastavení času měřiče podle času
počítače.
Datum může být nastaveno ve třech formátech: „YY–MM–
DD“ (rok-měsíc-den), „MM–DD–YY“ (měsíc–den–rok), „DD–
MM–YY“ (den-měsíc-rok).
2.3. NAHRÁVÁNÍ DAT V REÁLNÉM ČASE
Funkce slouží k monitorování a vytvoření lineárního
grafu okolních zvuků v reálném čase po připojení měřiče
k programu.
2.3.1. POPIS PANELU
1. Čas zahájení měření
2. Čas ukončení měření
3. Naměřená maximální hodnota
4. Naměřená minimální hodnota
5. Seznam souborů
6. Název záznamu
7. Jednotka měření
8. Počet zaznamenaných hodnot
9. Frekvence vzorkování
10. Průměrná hodnota dat
11. Horní mez alarmu
12. Dolní mez alarmu
2.3.2. POPIS GRAFU A–B
Chcete-li se podívat na určitou část grafu výsledků, nastavte
vybraný rozsah pomocí značek A a B.
Chcete-li posunout značku A, stiskněte znaménko mínus
vedle značky tak, aby značka „A“ byla zvýrazněna žlutě.
Pomocí šipky (4 diamanty) můžete posunout značku na
grafu na požadovanou pozici.
Chcete-li graf přiblížit, použijte tlačítko lupy s plusem.
CZ
NÁVOD K OBSLUZE
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

1010 Rev. 14.03.2019

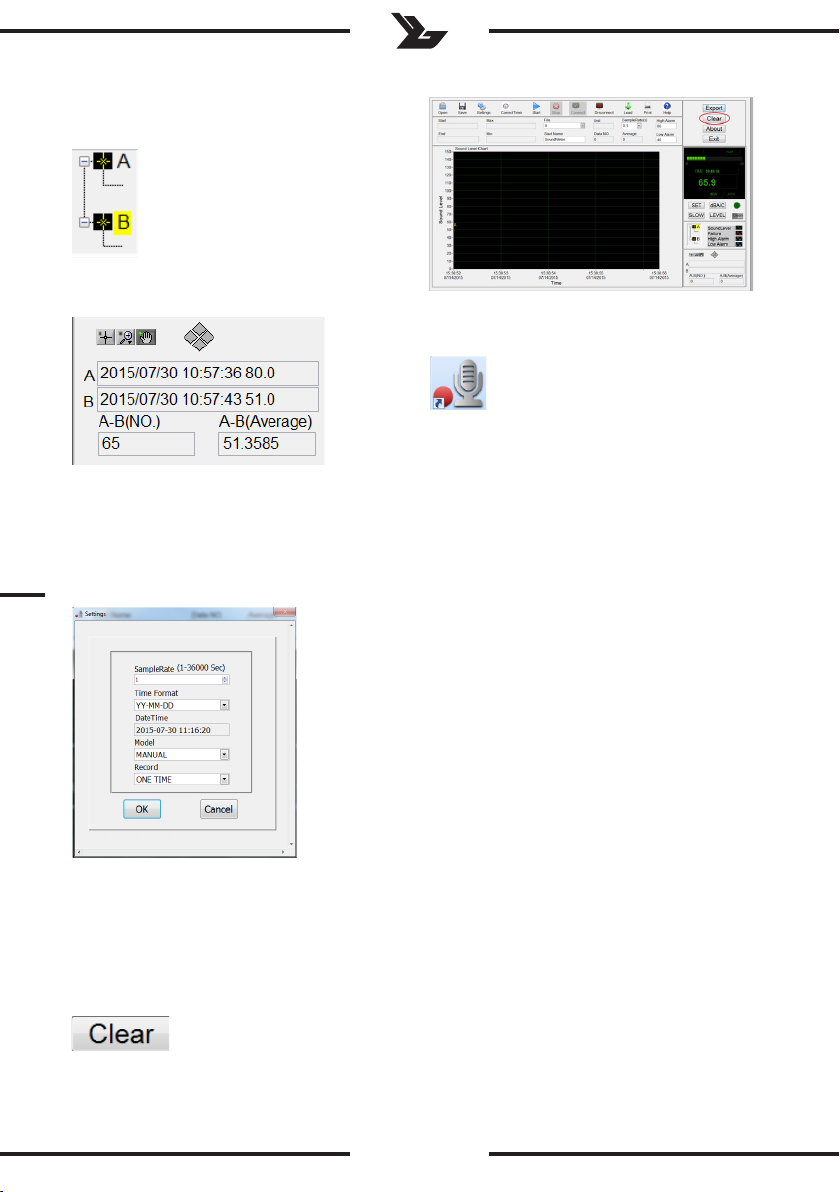

Čas zahájení měření a počáteční hodnota, čas konce měření
a koncová hodnota, počet měření a průměrná hodnota se
zobrazí v levém dolním rohu okna.
2.4. FUNKCE ZÁZNAMU DAT
2.4.1. NASTAVENÍ
Funkce se používá k nastavení vzorkovací frekvence dat
(1–36000 sekund), formátu zobrazovaného data („YY-MM-
DD“ (rok-měsíc-den), „MM-DD-YY“ (měsíc-den-rok), „DD-
MM-YY“ (den-měsíc-rok)), režimu záznamu a zobrazuje
datum a hodinu měření.
2.4.2. Stažení dat z měřiče do počítače – slouží ke stažení
dat uložených v zařízení do počítače.
2.4.3. ČIŠTĚNÍ PAMĚTI
Chcete-li vyčistit paměť měřiče musíte připojit měřič
k počítači. Je-li to nutné, stáhněte a uložte data z měřiče.
Poté klikněte na „CLEAR“ pro vymazání dat v paměti měřiče.
3. POUŽITÍ
3.1. Klikněte na ikonu programu (II.) na pracovní ploše
počítače.
3.2. Pomocí kabelu USB připojte měřič k počítači
a zapněte měřič pomocí tlačítka ON/OFF.
3.3. Po spuštění programu klikněte na „Nastavení času“
pro nastavení data a času.
3.4. Před spuštěním měření a monitorování v reálném
čase nastavte název záznamu, vzorkovací frekvenci,
horní mez alarmu a dolní mez alarmu.
3.5. Chcete-li zařízení odpojit od počítače, klepněte
v programu na tlačítko „Odpojit měřič od počítače“,
odpojte USB kabel a měřič vypněte.
Ujistěte se, že označení A již není zvýrazněno žlutě
a opakujte operaci pro značku B.
CZ

10 1110 11
Rev. 14.03.2019
UTILISATION DE L’APPAREIL
AVEC UN ORDINATEUR
1. INSTALLATION DU LOGICIEL
Insérez le CD dans le lecteur CD.
Le logiciel exécute le chier d‘installation. Pour installer le
logiciel, suivez les consignes d‘installation.
Si le logiciel n’exécute pas directement le chier
d‘installation, ouvrez le contenu du CD, puis double-
cliquez sur l‘icône du chier. exe (I.) et suivez les consignes
d’installation.
2. INTERFACE LOGICIELLE
2.1. MENU ET BARRE D’OUTILS:
A. Ouverture des chiers
B. Enregistrement des chiers
C. Paramètres
D. Paramètre de l’heure
E. Démarrage l‘enregistrement des données en temps
réel
F. Arrêt de l‘enregistrement des données en temps
réel
G. Connexion de l‘appareil de mesure à l‘ordinateur
H. Déconnexion de l‘appareil de mesure de
l‘ordinateur
I. Collecte des données du compteur vers l‘ordinateur
J. Impression
K. Aide
2.2. PARAMÈTRES DE L’HEURE
Cette fonction permet de régler l‘heure de l’appareil de
mesure en fonction de l‘heure de l‘ordinateur.
Vous pouvez régler la date suivant 3 formats: « YY-MM-DD
»(année-mois-jour), « MM-DD-YY » (mois-jour-année),«
DD-MM-YY » (jour-mois-année).
2.3. ENREGISTREMENT DES DONNÉES EN TEMPS RÉEL
Une fois l’appareil de mesure connecté au logiciel, cette
fonction permet de faire un suivi et de créer un tracé
linéaire des sons ambiants en temps réel.
Pour zoomer sur le graphique, utilisez la loupe avec le signe +.
2.3.1. DESCRIPTION DU PANNEAU
1. Heure de début de la mesure
2. Heure de n de la mesure
3. Valeur maximale enregistrée
4. Valeur minimale enregistrée
5. Liste des chiers
6. Nom de l’enregistrement
7. Unité de mesure
8. Nombre de valeurs enregistrées
9. Fréquence
10. Valeur moyenne des données
11. Limite supérieure pour l’alarme
12. Limite inferieure pour l’alarme
2.3.2. DESCRIPTION DU GRAPHIQUE A-B
An d‘examiner une partie dénie du graphique des
résultats, réglez la plage sélectionnée à l‘aide des
marqueurs A et B.
Pour déplacer le marqueur A, cliquez sur le signe moins
à côté du marqueur de sorte que « A » soit marqué en
jaune.
Utilisez la èche (4 losanges) pour déplacer le marqueur à la
position souhaitée sur le graphique.
FR
MANUEL D‘UTILISATION
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

1212 Rev. 14.03.2019

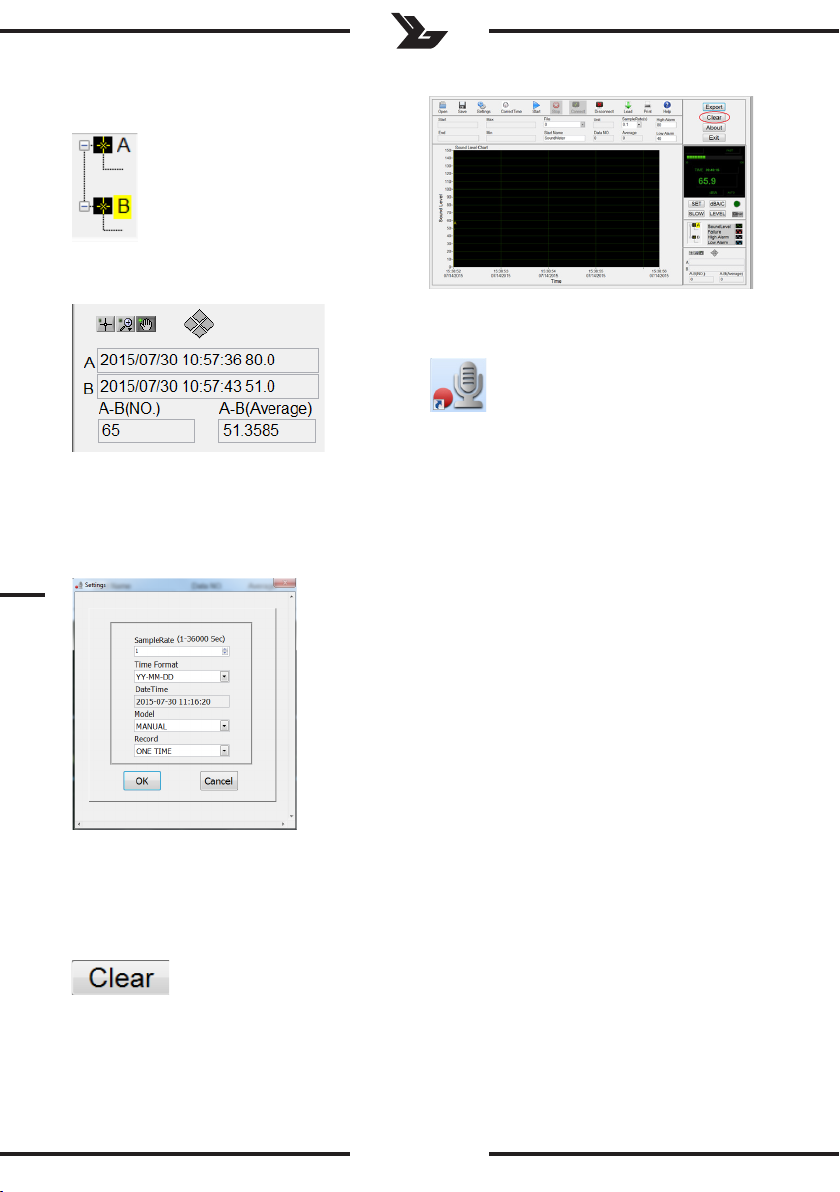

L‘heure de début et la valeur initiale, l‘heure de n et la
valeur nale, le nombre de mesures et la valeur moyenne
s’achent dans le coin inférieur gauche de la fenêtre.
2.4. FONCTION D’ENREGISTREMENT DES DONNÉES
2.4.1. PARAMÈTRES
Cette fonction permet de régler la fréquence
d‘échantillonnage des données (1-36 000 secondes), le
format de la date achée (« YY-MM-DD ») (année-mois-
jour), « MM-JJJ-JJ-AAA » (mois-jour-année), « JJ-MM-MM-
AAAA » (jour-mois-année), le mode d‘enregistrement et
ache la date et l‘heure de la prise de mesure.
2.4.2. Transfert de données de l’appareil de mesure vers
l’ordinateur – permet d’eectuer le transfert des données
enregistrées vers un ordinateur.
2.4.3. SUPPRESSION DE MÉMOIRE
Pour vider la mémoire, branchez l’appareil de mesure
à votre ordinateur. Cliquez ensuite sur « CLEAR » pour
eacer les données de la mémoire.
3. UTILISATION
3.1. Appuyez sur l’icône du logiciel (II.) sur le bureau.
3.2. Branchez l’appareil de mesure à l’ordinateur à l’aide
d’un câble USB et mettez-le en marche en appuyant
sur la touche ON/OFF.
3.3. Une fois le logiciel démarré, cliquez sur « Paramètres
de l’heure » pour régler la date et l’heure.
3.4. Pour commencer la prise de mesure et le suivi en
temps réel, réglez: le nom de l’enregistrement, la
fréquence d’échantillonnage, la limite maximale et
minimale pour l’alarme.
3.5. Pour déconnecter l’appareil du logiciel cliquer sur
«Déconnecter l’appareil de l’ordinateur», débranchez
le câble USB et éteignez l’appareil.
Assurez-vous que « A » n‘est plus marqué en jaune, puis
répétez la même opération pour le marqueur « B ».
FR

12 1312 13
Rev. 14.03.2019
USO DEL DISPOSITIVO ATTRAVERSO IL COMPUTER
1. INSTALLAZIONE DEL SOFTWARE
Inlare il disco CD nel lettore CD.
Il software inizierà l’installazione del le. Per installare il
software del computer, seguire le istruzioni di installazione.
Se il software non può avviare direttamente il le di
installazione, aprire il contenuto del CD, quindi fare doppio
clic sull‘icona del le CD e poi fare doppio clic sull’icona del
le.exe (I.) e seguire le istruzioni di installazione.
2. INTERFACCIA DEL SOFTWARE
2.1. MENU E BARRA DEGLI STRUMENTI
A. Apertura le
B. Salvataggio le
C. Impostazioni
D. Impostazioni di tempo
E. Iniziare la registrazione dati in tempo reale
F. Terminare la registrazione dati in tempo reale
G. Collegare il fonometro al computer
H. Disconnettere il fonometro dal computer
I. Download dei dati dal fonometro al computer
J. Stampare
K. Aiuto
2.2. IMPOSTAZIONI DELL’ORA:
Questa funzione serve per impostare l’ora del fonometro
conformemente all’ora del computer.
La data può essere impostata in 3 formati: „YY-MM-DD”
(anno-mese-giorno), „MM-DD-YY” (mese-giorno-anno),
„DD-MM-YY” (giorno-mese-anno).
2.3. REGISTRAZIONE DEI DATI IN TEMPO REALE
Questa funzione serve per monitorare e creare il graco
lineare dei suoni dell’ambiente in tempo reale dopo aver
collegato il fonometro al software.
2.3.1. DESCRIZIONE DEL PANNELLO
1. Momento di inizio della misurazione
2. Momento di ne della misurazione
3. Massima lettura registrata
4. Minima lettura registrata
5. Elenco le
6. Nome della registrazione
7. Unità di misura
8. Numero di letture registrate
9. Frequeza di campionamento
10. Valore medio dei dati
11. Limite superiore per l’allarme
12. Limite inferiore per l’allarme
2.3.2. DESCRIZIONE DEL GRAFICO A-B
Per mostrare una determinata parte dei risultati, occorre
impostare l’intervallo scelto usando i marcatori A e B.
Per spostare il marcatore A, premere il segno „meno”
accanto al marcatore in modo che „A“ sia retroillimunato
in giallo.
Tramite una freccia (4 diamanti) si può spostare il marcatore
sul graco alla posizione desiderata.
Per ingrandire il graco occorre usare la lente
d’ingrandimento con il segno „più”.
IT
ISTRUZIONI PER L’USO
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

1414 Rev. 14.03.2019

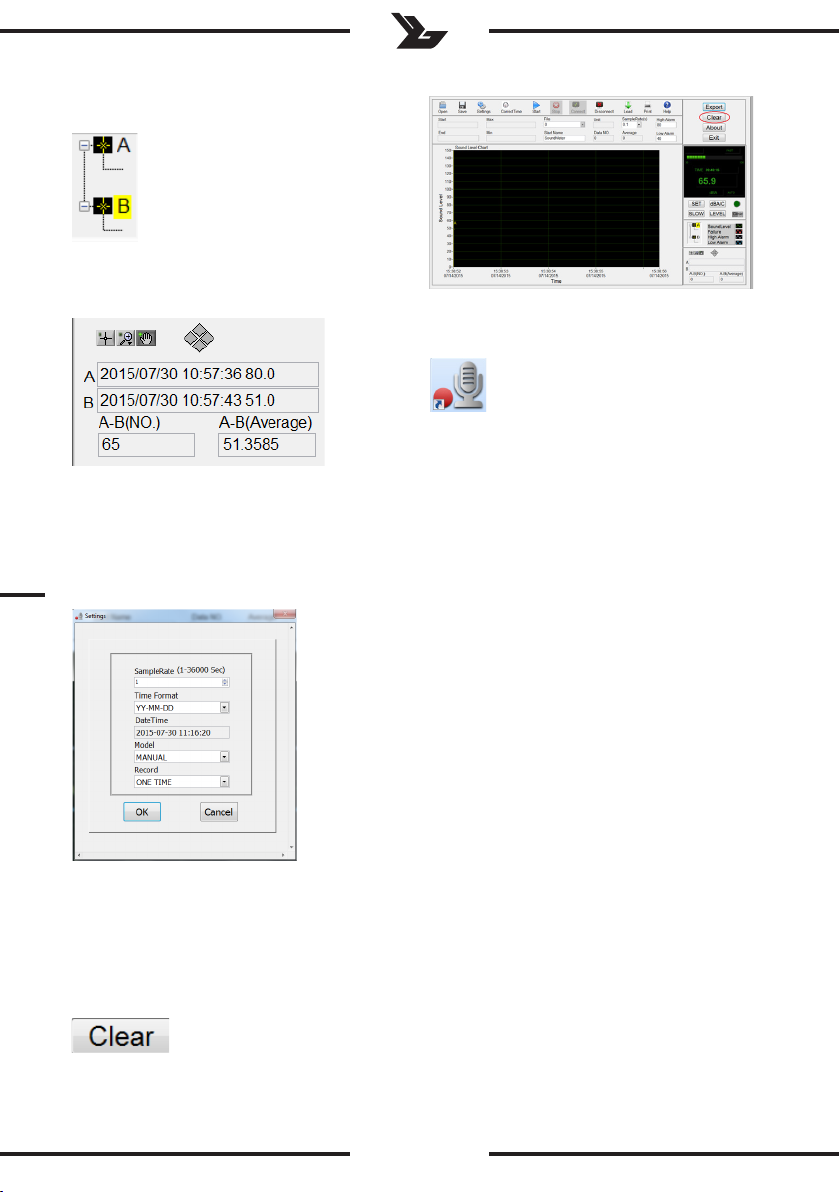

Tempo di inizio e valore di inizio, tempo di ne e valore
di ne, il numero di misurazioni e il valore medio saranno
visualizzati nell’angolo inferiore sinistro della nestra.
2.4. FUNZIONE DEL REGISTRATORE DATI
2.4.1. IMPOSTAZIONI
La funzione serve per impostare le frequenze di
campionamento dei dati (1-36000 secondi), il formato della
data visualizzata („YY-MM-DD” (anno-mese-giorno), „MM-
DD-YY” (mese-giorno-anno), „DD-MM-YY” (giorno-mese-
anno)), la modalità di registrazione e contemporaneamente
mostra la data e l’ora della misurazione.
2.4.2. Download dei dati dal fonometro al computer – serve
per fare il download dei dati salvati nel dispositivo nel
computer.
2.4.3. PULIZIA DELLA MEMORIA
Per cancellare la memoria occorre collegare il fonometro
al computer. Se necessario, scaricare i dati e salvarli.
Poi cliccare il pulsante „CLEAR” per eliminare dati nella
memoria.
3. USO
3.1. Premere il simbolo software (II.) sul desktop del
computer.
3.2. Collegare il fonometro tramite un cavo USB al
computer dopodiché accendere il fonometro
premendo il pulsante ON/OFF.
3.3. Dopo l’apertura del software, cliccare su „Impostazioe
dell’ora” per regolare la data e l’ora.
3.4. Impostare: Nome della registrazione, frequenza di
campionamento, limite superiore e inferiore per
l’allarme per avviare la misurazione e il monitoraggio
in tempo reale.
3.5. Per scollegareil dispositivo dal software del computer,
cliccare il pulsante „Scollegare il fonometro dal
computer”, scollegare il cavo USB e poi spegnere il
fonometro.
Ripetere l’azione per il marcatore B, assicurandosi che il
segno A sia già retroilluminato in giallo.
IT

14 1514 15
Rev. 14.03.2019
USO DEL DISPOSITIVO A TRAVÉS DEL ORDENADOR
1. INSTALACIÓN DEL PROGRAMA
Inserte el CD en la unidad de CD.
El programa arrancará automáticamente el instalador.
Para instalar el programa en el ordenador debe avanzar
siguiendo las instrucciones de la instalación
Si el programa no puede iniciar automáticamente el
instalador, abra el contenido del disco CD, a continuación
haga doble clic sobre el icono.exe (I) y siga las instrucciones
de instalación.
2. INTERFAZ DEL PROGRAMA
2.1. MENÚ Y BARRA DE HERRAMIENTAS
A. Abrir archivos
B. Guardado de archivos
C. Conguración
D. Ajustes de fecha y hora
E. Iniciar el registro de datos en tiempo real
F. Detener el registro de datos en tiempo real
G. Conectar el medidor con el ordenador
H. Desconectar el medidor del ordenador
I. Descargar datos del medidor al ordenador
J. Imprimir
K. Ayuda
2.2. AJUSTES DE FECHA Y HORA
Esta función se utiliza para congurar la fecha y hora del
medidor de acuerdo con la fecha y hora del ordenador.
La fecha puede ser congurada en tres formatos: “YY-MM-
DD” (año-mes-día), “MM-DD-YY” (mes-día-año), “DD-MM-
YY” (día-mes-año).
2.3. REGISTRO DE DATOS EN TIEMPO REAL
Esta función se utiliza para monitorizar y crear un gráco
lineal del sonido ambiental en tiempo real, tras haber
conectado el medidor al programa.
2.3.1. DESCRIPCIÓN DEL PANEL
1. Hora de inicio de la medición
2. Hora de n de la medición
3. Lectura máxima registrada
4. Lectura mínima registrada
5. Lista de archivos
6. Nombre del registro
7. Unidad de medida
8. Número de lecturas registradas
9. Frecuencia de muestreo
10. Valor medio de los datos
11. Límite superior para la alarma
12. Límite inferior para la alarma
2.3.2. DESCRIPCIÓN DEL GRÁFICO A-B
Para ver una parte especíca del gráco de resultados, se
debe congurar el rango escogido con los marcadores A y B.
Para mover el marcador A, debe presionar el signo „-“
situado junto al marcador, al hacerlo, „A“ aparecerá
resaltada en amarillo.
Utilizando la echa (4 rombos) se puede mover el marcador
en el gráco a la posición deseada.
Para ampliar el gráco se debe utilizar la lupa con el „+“.
ES
MANUAL DE INSTRUCCIONES
A B C D E F
G H I J K
1 3
2 4
7 9 11
6 8 10 12
5

1616 Rev. 14.03.2019
La hora de inicio seguido del valor inicial, la hora de n
seguido del valor nal, el número de mediciones y el valor
medio se mostrarán en la esquina inferior izquierda de la
ventana.
2.4. FUNCIÓN DE REGISTRO DE DATOS
2.4.1. CONFIGURACIÓN
Esta función se utiliza para establecer la frecuencia de
muestreo de datos (1-36.000 segundos), el formato de
la fecha mostrada (“YY-MM-DD” (año-mes-día), “MM-
DD-YY” (mes-día-año), “DD-MM-YY” (día-mes-año)) y el
modo de grabación, además de mostrar la fecha y hora
de grabación.
2.4.2. Descargar los datos del medidor al ordenador – se
utiliza para transferir al ordenador los datos almacenados
en el dispositivo.
2.4.3. LIMPIEZA DE MEMORIA
Para limpiar la memoria conecte el medidor al ordenador.
En caso de que sea necesario, descargue y guarde los
datos. A continuación, haga clic en el botón “CLEAR” para
borrar los datos de la memoria.
3. USO
3.1. Haga clic sobre el icono del programa (II.) en el
escritorio del ordenador.
3.2. Conecte el medidor al ordenador utilizando un cable
USB y encienda el medidor con el botón ON/OFF.
3.3. Una vez que el programa se haya abierto, haga clic
en “Ajustes de fecha y hora” para congurar la fecha
y la hora.
3.4. Establezca el nombre de la grabación, la frecuencia
de muestreo, el límite superior para la alarma y el
límite inferior para la alarma, para iniciar la medición
y monitoreo en tiempo real.
3.5. Para desconectar el dispositivo del programa,
haga clic en el botón “Desconectar el medidor
del ordenador”, desconecte el cable USB y,
a continuación, apague el medidor.
Repita la operación con el marcador B, asegúrese de que el
marcador A no continúe resaltado en color amarillo.
ES

16 1716 17
Rev. 14.03.2019
NOTES/NOTIZEN

1818 Rev. 14.03.2019
NOTES/NOTIZEN

18 1918 19
Rev. 14.03.2019
NOTES/NOTIZEN

expondo.de
Hersteller an Verbraucher
Sehr geehrte Damen und Herren,
gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall
gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit
der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr
weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen
Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die
rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem
Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.
[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung
von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
Umwelt – und Entsorgungshinweise
Utylizacja produktu
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo-
nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie
z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segre-
gacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych
i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem,
nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
For the disposal of the device please consider and act according to the national and local rules and regulations.
CONTACT
expondo Polska sp. z o.o. sp. k.
ul. Nowy Kisielin-Innowacyjna 7
66-002 Zielona Góra | Poland, EU
e-mail: [e-mail]
