Steinberg Systems SBS-MM-100 User manual

SBS-MM-100
BEDIENUNGSANLEITUNG
DIFFERENZDRUCK-MESSGERÄT
USER MANUAL
MANOMETER
INSTRUKCJA OBSŁUGI
MANOMETR RÓŻNICOWY
NÁVOD K POUŽITÍ
DIFERENČNÍ MANOMETR
MANUEL D´UTILISATION
MANOMETRE
ISTRUZIONI PER L’USO
MANOMETRO
MANUAL DE INSTRUCCIONES
MANÓMETRO
DE | EN | PL | CZ | FR | IT | ES

DE
Produktname:
DIFFERENZDRUCK-MESSGERÄT
EN
Product name:
MANOMETER
PL
Nazwa produktu:
MANOMETR RÓŻNICOWY
CZ
Název výrobku
DIFERENČNÍ MANOMETR
FR
Nom du produit:
MANOMETRE
IT
Nome del prodotto:
MANOMETRO
ES
Nombre del producto:
MANÓMETRO
DE
Modell:
SBS-MM-100
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
DE
Importeur
expondo Polska sp. z o.o. sp. k.
EN
Importer
PL
Importer
CZ
Dovozce
FR
Importateur
IT
Importatore
ES
Importador
DE
Adresse von Importeur
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Importer address
PL
Adres importera
CZ
Adresa dovozce
FR
Adresse de
l'importateur
IT
Indirizzo
dell'importatore
ES
Dirección del
importador

Technische Daten
Parameter
Werte
Produktname
DIFFERENZDRUCK-MESSGERÄT
Modell
SBS-MM-100
Abmessungen [Breite x Tiefe x
Höhe; mm]
160x60x30
Gewicht [g]
156
Maximaler Druck [Psi]
2
Genauigkeit [% FS]
0,3
Lagertemperatur [oC/oF]
-10–60 / 14–140
Batterietyp
9V
1. Allgemeine Beschreibung
Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das
Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung
modernster Technologien und Komponenten sowie unter Wahrung der höchsten
Qualitätsstandards entworfen und angefertigt.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU
DURCHGELESEN UND VERSTANDEN WERDEN.
Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige
Handhabung und Wartung entsprechend den in dieser Anleitung angeführten
Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten
und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen
der Verbesserung der Qualität Änderungen vorzunehmen.
Erläuterung der Symbole
Das Produkt erfüllt die geltenden Sicherheitsnormen.
Gebrauchsanweisung beachten.

Recyclingprodukt.
ACHTUNG!, WARNUNG! oder HINWEIS!, um auf bestimmte Umstände
aufmerksam zu machen (allgemeines Warnzeichen).
HINWEIS! In der vorliegenden Anleitung sind Beispielbilder
vorhanden, die vom tatsächlichen Aussehen das
Produkt abweichen können.
Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen
sind Übersetzungen aus der deutschen Sprache.
2. Nutzungssicherheit
ACHTUNG!Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch.
Die Begriffe "Gerät" oder "Produkt" in den Warnungen und Beschreibung des
Handbuchs beziehen sich auf DIFFERENZDRUCK-MESSGERÄT.
a) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert,
wenden Sie sich an den Service des Herstellers.
b) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden.
Führen Sie keine Reparaturen auf eigene Faust durch!
c) Überprüfen Sie regelmäßig den Zustand der
Sicherheitsinformationsaufkleber. Falls die Aufkleber unleserlich sind, sollten
diese erneuert werden.
d) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte
das Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit
ausgehändigt werden.
e) Verpackungselemente und kleine Montageteile außerhalb der Reichweite
von Kindern aufbewahren.
f) Halten Sie das Gerät von Kindern und Tieren fern.
g) Das Gerät darf nicht von Kindern oder Personen mit eingeschränkten
physischen, sensorischen und geistigen Fähigkeiten oder ohne entsprechende
Erfahrung und entsprechendes Wissen bedient werden. Dies ist nur unter

Aufsicht einer für die Sicherheit zuständigen Person und nach einer
Einweisung in die Bedienung der Maschine gestattet.
h) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die
zu ihrem Benutzen fähig und entsprechend geschult sind und die diese
Bedienungsanleitung gelesen und verstanden haben und im Rahmen der
Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
i) Das Gerät ist kein Spielzeug. Kinder sollten in der Nähe des Geräts unter
Aufsicht stehen, um Unfälle zu vermeiden.
j) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern
sowie von Personen aufzubewahren, welche weder das Gerät noch die
Anleitung kennen. In den Händen unerfahrener Personen können diese
Geräte eine Gefahr darstellen.
k) Halten Sie das Gerät stets in einem einwandfreien Zustand. Prüfen Sie vor
jeder Inbetriebnahme, ob am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere Faktoren, die den sicheren
Betrieb der Maschine beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben werden.
l) Halten Sie das Gerät außerhalb der Reichweite von Kindern.
m) Reparatur und Wartung von Geräten dürfen nur von qualifiziertem
Fachpersonal und mit Originalersatzteilen durchgeführt werden. Nur so wird
die Sicherheit während der Nutzung gewährleistet.
n) Um die Funktionsfähigkeit des Gerätes zu gewährleisten, dürfen die
werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt
werden.
o) Das Gerät muss regelmäßig gereinigt werden, damit sich nicht dauerhaft
Schmutz festsetzt.
p) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von
Kindern ohne Aufsicht durch eine erwachsene Person durchgeführt werden..
q) Es ist untersagt, in den Aufbau des Geräts einzugreifen, um seine Parameter
oder Konstruktion zu ändern.
r) Geräte von Feuer – und Wärmequellen fernhalten.
s) Unbenutzte Batterien sollten außerhalb der Reichweite von Kindern
aufbewahrt werden.
t) Achten Sie beim Batteriewechsel auf die entsprechende Polarität der
Anschlüsse.
ACHTUNG! Obwohl das Gerät in Hinblick auf Sicherheit entworfen wurde
und über Schutzmechanismen sowie zusätzlicher Sicherheitselemente verfügt,
besteht bei der Bedienung eine geringe Unfall- oder Verletzungsgefahr. Es wird
empfohlen, bei der Nutzung Vorsicht und Vernunft walten zu lassen.

3. Nutzungsbedingungen
Das Gerät ist für die Messung von Druckdifferenzen ausgelegt. Für alle Schäden
bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

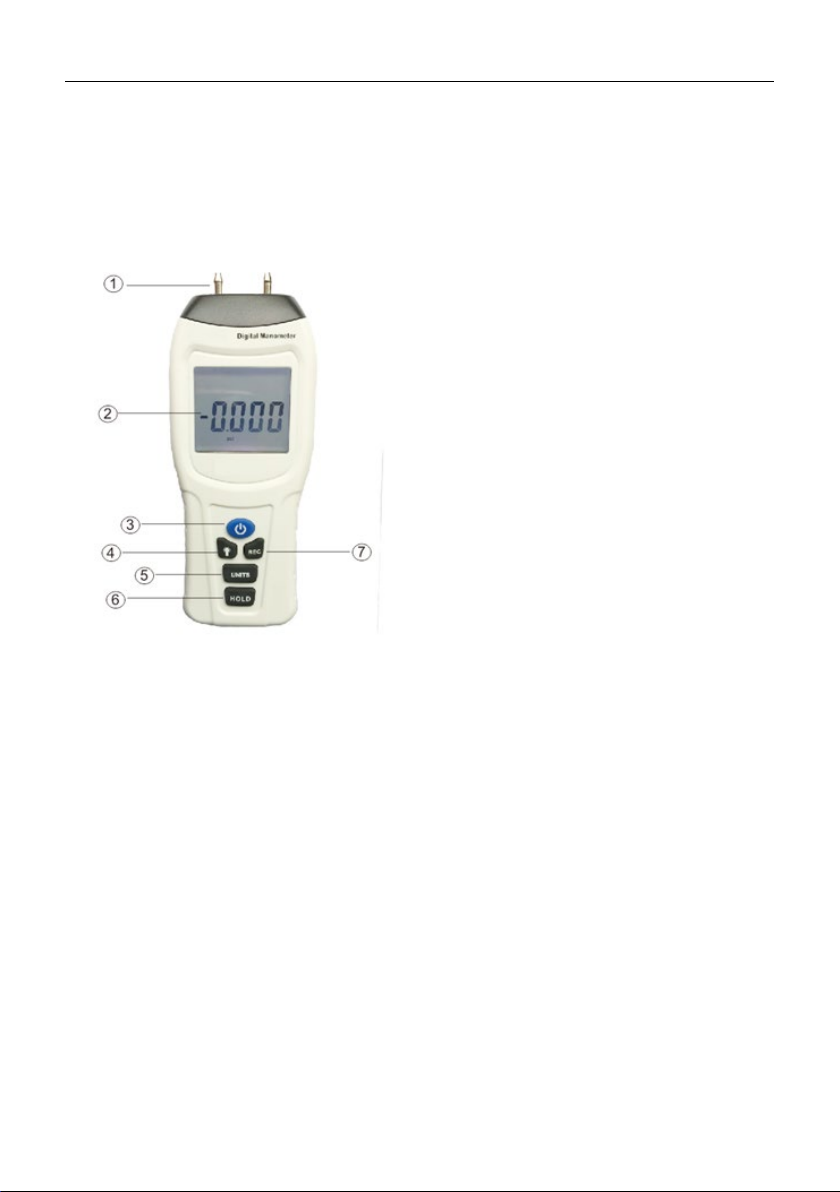

3.1. Gerätebeschreibung
1 - Messsonde
2 - Anzeige
3 - Ein-/Ausschalter
4 - Hintergrundbeleuchtung
5 - Änderung der Maßeinheit
6 - Einfrieren des Messwerts auf der Anzeige / Nullstellung
7 – Messwiedergabe

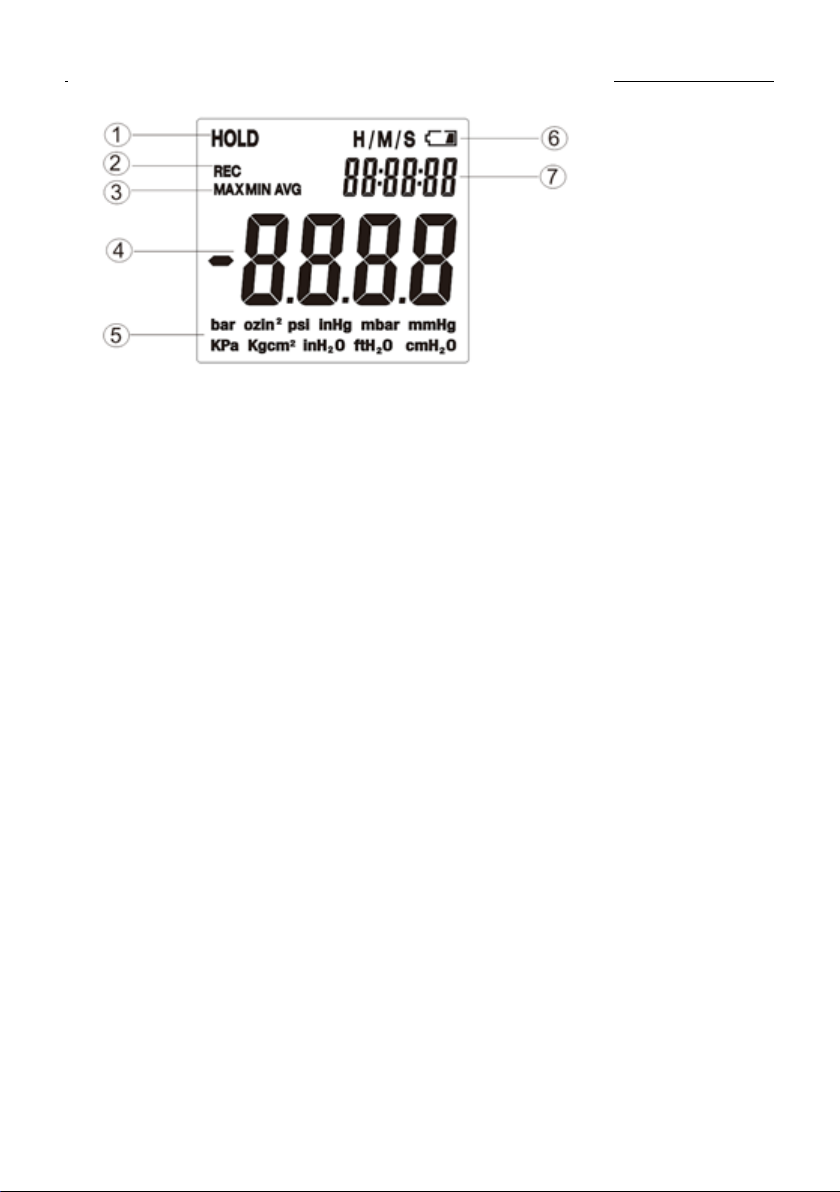

1 - Einfrieren des Messwerts auf der Anzeige / Nullstellung
2 - Aufzeichnung der Messung
3 - Maximal-/Minimal-/Durchschnittswert
4 - Messwert
5 - Messablesung
6 - Batterieladestand
7 - Messzeit
3.2. Arbeit mit dem Gerät
1. Die Batterien müssen vor der Verwendung des Geräts eingesetzt werden. Das
Gerät wird durch den Ein-Schalter aktiviert. Wenn der Ein-Schalter gedrückt wird,
wird ein kurzer Test durchgeführt, um zu prüfen, ob das Manometer korrekt
funktioniert. Während dieser Zeit werden alle Symbole gleichzeitig auf dem
Bildschirm angezeigt. Der Test sollte nicht länger als ein paar Sekunden dauern.
2. Wählen Sie dann die Messeinheit mit der Taste UNIT aus. Verfügbare Einheiten:
inH2O, Psi, Mbar, KPa, inHg, mmHg, ozin2, ftH2O, cmH2O, kgcm2, bar.
3. Um eine Messung durchzuführen, montieren Sie beide Röhrchen auf die
Messsonden. Führen Sie ein Ende der Röhrchen in das zu prüfende Objekt ein,
lassen Sie das andere Ende frei in der Luft, um einen Bezug zum
Atmosphärendruck herzustellen. Um den Bezugspunkt zu ändern und die Differenz
zwischen den Drücken zweier unterschiedlicher Objekte zu ermitteln, stecken Sie
die beiden Enden der Röhrchen entsprechend ein.

4. Zum Zurücksetzen halten Sie die HOLD-Taste drei Sekunden lang gedrückt, bis "-
---" auf der Anzeige erscheint.
ZUSATZFUNKTIONEN:
1. Hintergrundbeleuchtung: Während der Messung ist es möglich, den Bildschirm
zu beleuchten, um die Sichtbarkeit zu verbessern - drücken Sie einfach Taste 4.
2. Wiedergabe der MAX./MIN./AVG-Werte: Mit der REC-Taste können Sie die
Maximal-, Minimal- und Durchschnittswerte der durchgeführten Messungen und
deren Zeit wiedergeben. Um in den Messmodus zurückzukehren, drücken Sie
erneut die Taste REC.
3. Messwert einfrieren: Nach einer Messung können Sie den Messwert auf der
Anzeige länger einfrieren, indem Sie die HOLD-Taste drücken.
4. Automatische Abschaltung: Der Manometer schaltet sich nach 25 Minuten
Inaktivität automatisch ab. Um diesen Parameter zu ändern, halten Sie die HOLD-
Taste und den Ein-Schalter gleichzeitig gedrückt, bis „n“ auf der Anzeige erscheint.
Dadurch geht der Benutzer in den manuellen Ausschaltmodus über. Die
Abschaltautomatik wird beim nächsten Start des Geräts wieder aktiviert.
Prüfen Sie bei Verwendung des Geräts oder nach Beendigung des Betriebs den
Batteriestand und tauschen Sie ggf. die Batterien aus.
Das Gerät erkennt zwei Arten von Fehlern und zeigt sie wie folgt an:
- Err1: Druck zu hoch,
- Err2: Druck zu niedrig.
3.3. Reinigung und Wartung
a) Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und
direkter Sonneneinstrahlung geschütztem Ort auf.
b) Es ist verboten, das Gerät mit einem Wasserstrahl zu besprühen oder in
Wasser zu tauchen.
c) In Hinblick auf technische Effizienz und zur Vorbeugung vor Schäden sollte
das Gerät regelmäßig überprüft werden.
d) Benutzen Sie einen weichen Lappen zur Reinigung.
e) Entfernen Sie die Batterie aus dem Gerät, wenn es über einen längeren
Zeitraum nicht genutzt wird.

f) Zum Reinigen darf man keine scharfen und/ oder Metallgegenstände (z.B.
Drahtbürste oder Metallspachtel) benutzen, weil diese die Oberfläche des
Materials, aus dem das Gerät hergestellt ist, beschädigen können.
SICHERE ENTSORGUNG VON AKKUMULATOREN UND BATTERIEN
Entnehmen Sie verbrauchte Batterien aus dem Gerät. Führen Sie dazu die gleichen
Schritte durch wie beim Einsetzen der Batterien.
Entsorgen Sie leere Batterien bei den entsprechenden Abgabestellen.

Technical data
Parameter
description
Parameter
value
Product name
MANOMETER
Model
SBS-MM-100
Dimensions [Width x Depth x
Height; mm]
160x60x30
Weight [g]
156
Maximum pressure [Psi]
2
Accuracy [% FS]
0,3
Storage temperature [oC/oF]
-10–60 / 14–140
Battery type
9V
1. General description
The user manual is designed to assist in the safe and trouble-free use of the device.
The product is designed and manufactured in accordance with strict technical
guidelines, using state-of-the-art technologies and components. Additionally, it is
produced in compliance with the most stringent quality standards.
DO NOT USE THE DEVICE UNLESS YOU HAVE
THOROUGHLY READ AND UNDERSTOOD THIS USER
MANUAL.
To increase the product life of the device and to ensure trouble-free operation, use it
in accordance with this user manual and regularly perform maintenance tasks. The
technical data and specifications in this user manual are up to date. The manufacturer
reserves the right to make changes associated with quality improvement.
Legend
The product satisfies the relevant safety standards.
Read instructions before use.
