Steren AMP-005 User manual

Manual de instrucciones
S6-B
V0411a
AMP-005
Amplificador portátil

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas
necesarias para instalar y operar su nuevo Amplicador portátil Steren.
Por favor revise este manual completamente para estar seguro de instalar
y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
AMP-005
AMPLIFICADOR PORTÁTIL

3
Utilice únicamente el adaptador de corriente para cargar las baterías.
Coloque el micrófono a un lado de su boca a una distancia no mayor a media pulgada.
Descargue las baterías completamente antes de volver a cargarlas, a n de prolongar el tiempo
de vida de éstas.
Nunca recargue baterías No-recargables (alcalinas, etc.)
Si no va a utilizar el equipo por periodos de tiempo prolongados, retire las baterías.
No utilice este equipo en lugares húmedos o cercanos al agua.
Siempre utilice un paño suave y seco para limpiar.
IMPORTANTE
• Cinturón ajustable.
• Control de volumen de micrófono.
• 5W de salida.
• Utiliza 6 baterías AA (no incluidas).
CARACTERÍSTICAS

4
CONTROLES
1.- Botón de encendido / volumen: Enciende el
equipo / ajusta el nivel de volumen.
2.- Indicador de uso: Enciende cuando el equipo está
en uso.
3.- Entrada de micrófono: Permite conectar el
micrófono suministrado.
4.- Bocina.
5.- Entrada para cargador: Utilice esta entrada para
conectar el cargador suministrado (únicamente si va
a usar baterías recargables).
6.- Indicador de carga: Enciende cuando las baterías
están siendo recargadas, se apagará cuando la
carga haya nalizado.
7.- Compartimiento de baterías.

5
ENERGÍA
Su nuevo amplicador portátil puede ser utilizado con baterías recargables o baterías alcalinas
(no recargables).
Si utiliza baterías alcalinas:
1.- Abra el compartimiento de baterías e inserte 6 baterías AA, poniendo atención a la polaridad.
2.- Vuelva a colocar el compartimiento de baterías y encienda el equipo.
Si utiliza baterías recargables (no incluidas):
1.- Abra el compartimiento de baterías e inserte 6 baterías AA recargables, poniendo atención a
la polaridad.
2.- Vuelva a colocar el compartimiento de baterías.
3.- Conecte el cargador a la entrada RECHARGE, el extremo contrario conéctelo a un
tomacorriente casero.
4.- La luz indicadora de carga se encenderá, ésta se apagará cuando las baterías estén
completamente cargadas.
5.- Retire el cargador del amplicador.
Asegúrese de colocar las 6 baterías en el compartimiento, de otra forma la carga no comenzará.
Antes de cargar baterías, asegúrese de que el amplicador esté apagado.
La primera vez que cargue las baterías, hágalo por 14 horas, posteriormente podrá hacerlo de forma normal.
Descargue las baterías completamente antes de volver a cargarlas a n de prolongar el tiempo de vida de ellas.
1.- Coloque el micrófono en el sujetador como
se muestra en la gura.
2.- Inserte el sujetador de cable en el sujetador de
la diadema, presione hasta que escuche un clic.
ENSAMBLE DE LA DIADEMA

6
1.- Asegúrese de que el amplicador cuenta con baterías
nuevas o con la energía suciente.
2.- Conecte el micrófono en la entrada MIC IN del amplicador.
Asegúrese de atornillar el conector del micrófono para evitar
que se desprenda fácilmente.
3.- Mueva el interruptor de encendido en sentido de las
manecillas del reloj para utilizar el equipo. El LED indicador
prenderá.
4.- Comience a hablar a través del micrófono, gradualmente
ajuste el nivel de volumen de acuerdo a sus necesidades.
5.- Una vez que ya no requiera utilizar el equipo, apáguelo.
Con baterías nuevas o totalmente cargadas, el equipo
trabajará aproximadamente de 6 a 8 horas.
Entrada: 9V - - - (AAx6)
Cono de la bocina: 2,5”
Impedancia: 4ohms
Salida: 5W máx.
Micrófono condensado: 680ohms
Adaptador de corriente
Entrada: 120V~ 60Hz 15W
Salida: 12V - - - 300mA
Corriente de recarga: 70mA – 150mA
Peso: 390g
Dimensiones: 180x80x65,5mm
Consumo nominal: 14,4 kWh/mes
Consumo en espera: no aplica
INSTRUCCIONES
ESPECIFICACIONES
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

7
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Amplicador portátil
Modelo: AMP-005
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

8
Instruction Manual
S6-B
V0411a
AMP-005
Personal waistband amplifier

9
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install
and operate your new Steren´s Personal waistband amplier. Please review this manual
thoroughly to ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com
AMP-005
PERSONAL WAISTBAND
AMPLIFIER

10
IMPORTANT
HIGHTLIGHTS
To charge batteries, use only the supplied AC power adapter.
Place the microphone at the side of your mouth, no farther than ½”.
Fully discharge the batteries before to recharge them, this process will improve the battery life.
Do not recharge non-rechargeable batteries (alkaline, etc.).
Remove the batteries if the amplier will not be used for a long period of time.
Do not use this amplier near water or humid places.
Clean only with a soft, dry cloth.
• Adjustable belt.
• Mic volume control.
• 5W max sound output.
• 6 AA batteries (not included).

11
CONTROLS
1.- On / Off / Volume: Turn the equipment on / set the
volume level.
2.- In-use indicator: Light on when the device is in use.
3.- Mic input jack: Allows you to connect the supplied
microphone.
4.- Speaker.
5.- Charger input jack: Use this input jack to connect
the included AC adapter (use it only if you need to
recharge batteries).
6.- Charge indicator: Light on when batteries are
charging, it will light off when the charge is complete.
7.- Battery compartment.

12
ENERGY
Your new portable amplier can be used with rechargeable or alkaline batteries (non rechargeable).
If you use alkaline batteries:
1.- Open the battery compartment and place 6 AA batteries, please, pay attention to polarity.
2.- Replace the cover and turn the equipment on.
If you use rechargeable batteries (not included):
1.- Open the battery compartment and place 6 AA batteries, please, pay attention to polarity.
2.- Replace the cover.
3.- Plug the AC adapter to RECHARGE input jack, then plug into an outlet.
4.- The charge indicator LED will light on, it will light off when the batteries are fully charged.
5.- Unplug the AC adapter from the amplier.
Make sure to place 6 batteries into the compartment, otherwise the charge process will not begin.
Make sure the amplier is off before to charge batteries. First time you charge batteries, do it
for 14 hours. That you can charge the batteries normally. Fully discharge the batteries before to charge
them again, to improve its life.
1.- Put the microphone into the holder.
2.- Insert the cable holder into the headset holder,
press until you hear a click.
HEADSET ASSEMBLY

13
1.- Make sure the amplier has new batteries or with enough
power.
2.- Plug the microphone to MIC IN input. Screw the connector
to x it.
3.- Power on the amplier. The Power LED will light on.
4.- Speak through the microphone, rise the volume level
gradually.
5.- After use, power the device off. This equipment will work for
6 to 8 hours with new or fully charged batteries.
Input: 9V - - - (AAx6)
Speaker cone: 2.5”
Impedance: 4ohms
Output: 5W max.
Condensed microphone: 680ohms
AC adapter
Input: 120V~ 60Hz 15W
Output: 12V - - - 300mA
Recharge current: 70mA – 150mA
Weight: 390g
Dimensions: 180x80x65.5mm
Nominal consumption: 14.4kWh/month
Stand-by power consumption: not applicable
INSTRUCTIONS
SPECIFICATIONS
Product design and specications are subject to change, without notice.

14

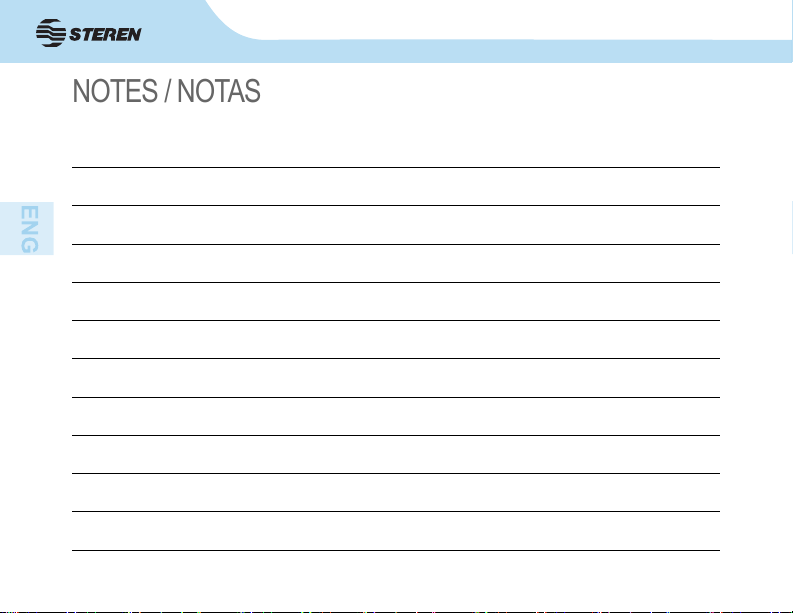

NOTES / NOTAS

15
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice, product box or package, and
product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: Personal waistband amplier
Part number: AMP-005
Brand: Steren

Este instructivo puede mejorar con tu ayuda, llámanos a:
Help us to improve this instruction manual, call us to:
www.steren.com
01800 500 9000
Centro de Servicio a Clientes
Customer Service Center
