Steren PWS-250D User manual

Product / Producto: HIGH
PERFORMANCE MOSFET
AMPLIFIER / AMPLIFICADOR
AUTOMOTRIZ MONO CLASE D
Model / Modelo: PWS-250D,
PWS-450D
Brand / Marca: Steren
CONDICIONES
1. Para hacer efectiva esta garantía se requiere: La presentación de esta póliza y del producto, en el lugar en donde fue adquirido o en ELECTRONICA STEREN S.A. DE C.V.
2. ELECTRONICA STEREN S.A. DE C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor.
3. El tiempo de reparación en ningún caso será mayor a 30 días contados a partir de la recepción del producto en cualquiera de los sitios en donde pueda hacerse efectiva la
garantía.
4. El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es: En cualquiera de las direcciones arriba mencionadas.
ESTA GARANTIA NO ES VALIDA EN LOS SIGUIENTES CASOS:
1. Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2. Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3. Cuando el producto ha sido alterado o reparado por personas no autorizadas por ELECTRONICA STEREN S.A. DE C.V.
Nota: El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial, donde adquirió el producto. Si la presente garantía se extraviara, el
consumidor puede recurrir a su proovedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
DISTRIBUTION / NOMBRE / DISTRIBUIDOR:
ADDRESS / DOMICILIO:
PRODUCT / PRODUCTO: BRAND / MARCA:
MODEL / MODELO: SERIAL NUMBER / No. DE SERIE:
DATE OF DELIVERY / FECHA DE ENTREGA:
Call Center / Centro de Atención a Clientes
del Interior 01 800 500 9000
Mexico City / Cd. de México: 53 54 22 90
Warranty
CONDITIONS:
1. This warranty card with all the required information, the invoice or purchase ticket, the packing or package, must be presented with the product when warranty
service is required.
2. If product hasn’t exceed warranty period, the company will repair it free of charge including transportation charges.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sells parts, components, consumables and accessories to customer, as well as warranty service, at any of the following addresses:
THIS WARRANTY IS VOID ON THE NEXT CASES:
If the product has been damage by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by unauthorized
personnel, improper safe keeping.
Notes:
a) The customer can also claim the warranty service on the purchase establishment.
b) If you lose the warranty card, we can reissue it just showing the invoice or purchase ticket.
Póliza de Garantía
This Steren product is guaranteed under
normal usage against defects in
workmanship and materials to the original
purchaser for one year from the date of
purchase.
Garantiza este producto por el término de
un año en todas sus partes y mano de obra
contra cualquier defecto de fabricación y
funcionamiento, a partir de la fecha de
entrega.
V0806
PWS-450D
PWS-250D

INSTRUCTIVO DE USO DE AMPLIFICADOR AUTOMOTRIZ MONO
CLASE D
Modelo: PWS-250D, PWS-450D
Marca: Steren
Antes de utilizar su nuevo Amplificador Automotriz lea este
instructivo para evitar cualquier mal funcionamiento. Guárdelo para
futuras referencias.
Su nuevo amplificador automotriz cuenta con tecnología MOSFET. Tiene
1 canal de salida, y 250W de potencia RMS (PWS-250D) y 450W RMS en
el modelo PWS-450D. Incluye un filtro para frecuencias bajas entre 50 y
200Hz para la conexión de woofers. No se preocupe por el
sobrecalentamiento, ya que cuenta con protección.
IMPORTANTE
Sólo utilice bocinas de 2, y 4ohms
No conecte bafles activos (con amplificador integrado).
No intente abrir el equipo, puede ocasionar malfuncionamiento y
anulación de la garantía.
No use ni almacene este equipo en lugares donde existan goteras o
salpicaduras de agua.
No utilice el equipo en lugares con temperaturas extremas.
Si el fusible se quema, acuda con un distribuidor autorizado para su
reemplazo.
Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
CARACTERÍSTICAS
Circuito Clase "D"
Salida Mosfet de Alto rendimiento
Estable a 2 Ohm Mono ·
Entrada nivel alto y bajo
Conectores RCA oro
Terminales Oro Premium
X-Over activo pasa bajos
Inclinación X-Over de 12 y 24dB
Corte de X-Over 50 a 200 Hz
Sensibilidad de Entrada 0,2-4V
Voltaje de operación 11-14VOLTS
THD 0.3% a 1kHz
CONTROLES PWS-250D
1.- Indicador de uso ..................... Enciende cuando el equipo está
en uso
2.- Filtro de pasa bajos ................ Filtro de frecuencias bajas (LPF).
Permite seleccionar en un corte
de paso de 12dB o 24dB
3.- Ganancia ……………………… Permite ajustar el nivel de
volumen
4.- Entrada alta ………………….. Si su autoestéreo no cuenta con
conectores RCA / permite
conectar las bocinas a estas
entradas
5.- Salida (Out) ............................ Permite conectar otro
amplificador automotriz
6.- Entrada (In) ........................... Permite conectar el autoestéreo
al amplificador a través de
conectores RCA
7.- Fusibles (Fuse) ...................... Protección contra
sobrecalentamiento
8.- Energía (+12V) ..................... Permite conectar la batería del
automóvil
9.- Remoto (REM) ...................... Conecte la entrada de Remoto
del amplificador a la salida
Remoto del estéreo. De esta
forma cuando encienda el
autoestéreo encenderá el
amplificador
10.- Tierra (GND) ...................... Conecta el equipo a tierra
11.- Bocina ................................ Permite conectar una bocina
(positivo y negativo)
INSTRUCTION MANUAL FOR HIGH PERFORMANCE MOSFET
AMPLIFIER
Model: PWS-250D, PWS-450D
Brand: Steren
Before using your new Car Amplifier read this instruction manual
to prevent any damage. Put it away in a safe place for future
references.
Your new High Performance MOSFETAmplifier has 1 output channel and
250W RMS power output (PWS-250D) and 450W RMS power output
(PWS-450D). includes a bass boost filter between 50 and 200Hz for
woofers connection.
Don’t worry about overheating, includes a fuse to protect it.
IMPORTANT
Use 2, and 4ohm speakers, only.
Do not connect active speakers (with built-in amplifier)
Do not try to open the equipment, may cause malfunction and warranty
repeal.
Do not use or store the equipment near wet places. May cause
malfunction or shock hazard.
If fuse broke, go with an authorized dealer for replacing.
Clean with a soft, dry cloth.
MAIN FEATURES
Class “D” circuit
High performance mosfet output
Stable at 2ohm mono
High and low input level
Gold plated RCA connectors
Premium gold ends
Low pass active X-Over
12 and 24dB X-over
X-Over cut 50 – 200Hz
0,2 – 4V input sensitivity
11-14Volts operating voltage
THD 0.3% to 1kHz
CONTROLS PWS-250D
1.-In-use indicator ..............……….. Lights on when the equipment is
in use
2.- Low pass filter …………………. Low pass filter (LPF). Allows you
to choose a pass cut from 12 dB
or 24dB
3.- Gain …………………………….. Allows you to set the volume
level
4.- High input ……………………… If your car stereo doesn’t have
RCA connectors, this plug is
useful to connect speakers
5.- Out ……………………………... Allows you to connect other
power amplifier
6.- In ……………………………….. Plug car stereo through RCA
connectors to the amplifier
7.- Fuse ……………………………. Protection against
overheating
8.- +12V energy …………………… Allows you to connect car
battery
9.- Remote ………………………… Allows you to connect the remote
jack from the amplifier to car
stereo remote jack
10.- Ground ………………………. Allows you to ground the
equipment
11.- Speaker ……………………… Allows you to connect a speaker
(positive and negative)

CONTROLES PWS-450D
1.- Indicador de uso ..................... Enciende cuando el equipo está
en uso
2.- Filtro de pasa bajos ................ Filtro de frecuencias bajas (LPF).
Permite seleccionar en un corte
de paso de 12dB o 24dB
3.- Ganancia ……………………… Permite ajustar el nivel de
volumen
4.- Entrada alta ………………….. Si su autoestéreo no cuenta con
conectores RCA / permite
conectar las bocinas a estas
entradas
5.- Salida (Out) ............................ Permite conectar otro
amplificador automotriz
6.- Entrada (In) ........................... Permite conectar el autoestéreo
al amplificador a través de
conectores RCA
7.- Fusibles (Fuse) ...................... Protección contra
sobrecalentamiento
8.- Energía (+12V) ..................... Permite conectar la batería del
automóvil
9.- Remoto (REM) ...................... Conecte la entrada de Remoto
del amplificador a la salida
Remoto del estéreo. De esta
forma cuando encienda el
autoestéreo encenderá el
amplificador
10.- Tierra (GND) ...................... Conecta el equipo a tierra
11.- Bocina ................................ Permite conectar una bocina
(positivo y negativo)
CONTROLS PWS-450D
1.-In-use indicator ..............……….. Lights on when the equipment is
in use
2.- Low pass filter …………………. Low pass filter (LPF). Allows you
to choose a pass cut from 12 dB
or 24dB
3.- Gain …………………………….. Allows you to set the volume
level
4.- High input ……………………… If your car stereo doesn’t have
RCA connectors, this plug is
useful to connect speakers
5.- Out ……………………………... Allows you to connect other
power amplifier
6.- In ……………………………….. Plug car stereo through RCA
connectors to the amplifier
7.- Fuse ……………………………. Protection against
overheating
8.- +12V energy …………………… Allows you to connect car
battery
9.- Remote ………………………… Allows you to connect the remote
jack from the amplifier to car
stereo remote jack
10.- Ground ………………………. Allows you to ground the
equipment
11.- Speaker ……………………… Allows you to connect a speaker
(positive and negative)
123 4 56 7891011
123 4 56 7891011

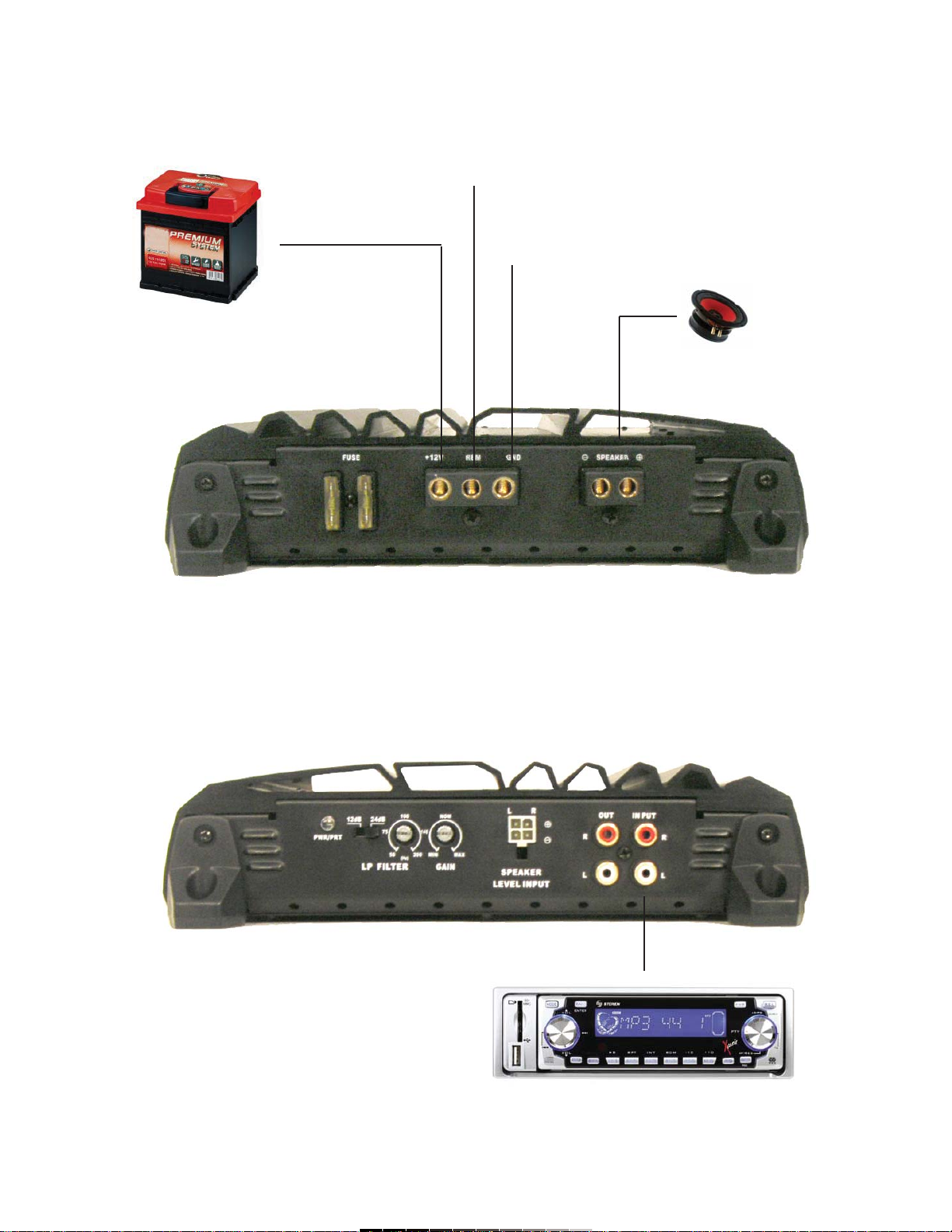

CONEXIONES PWS-250D PWS-250D CONNECTIONS
4 ohms
A remoto
To remote
ATierra
To Ground
Al autoestéreo
To car stereo

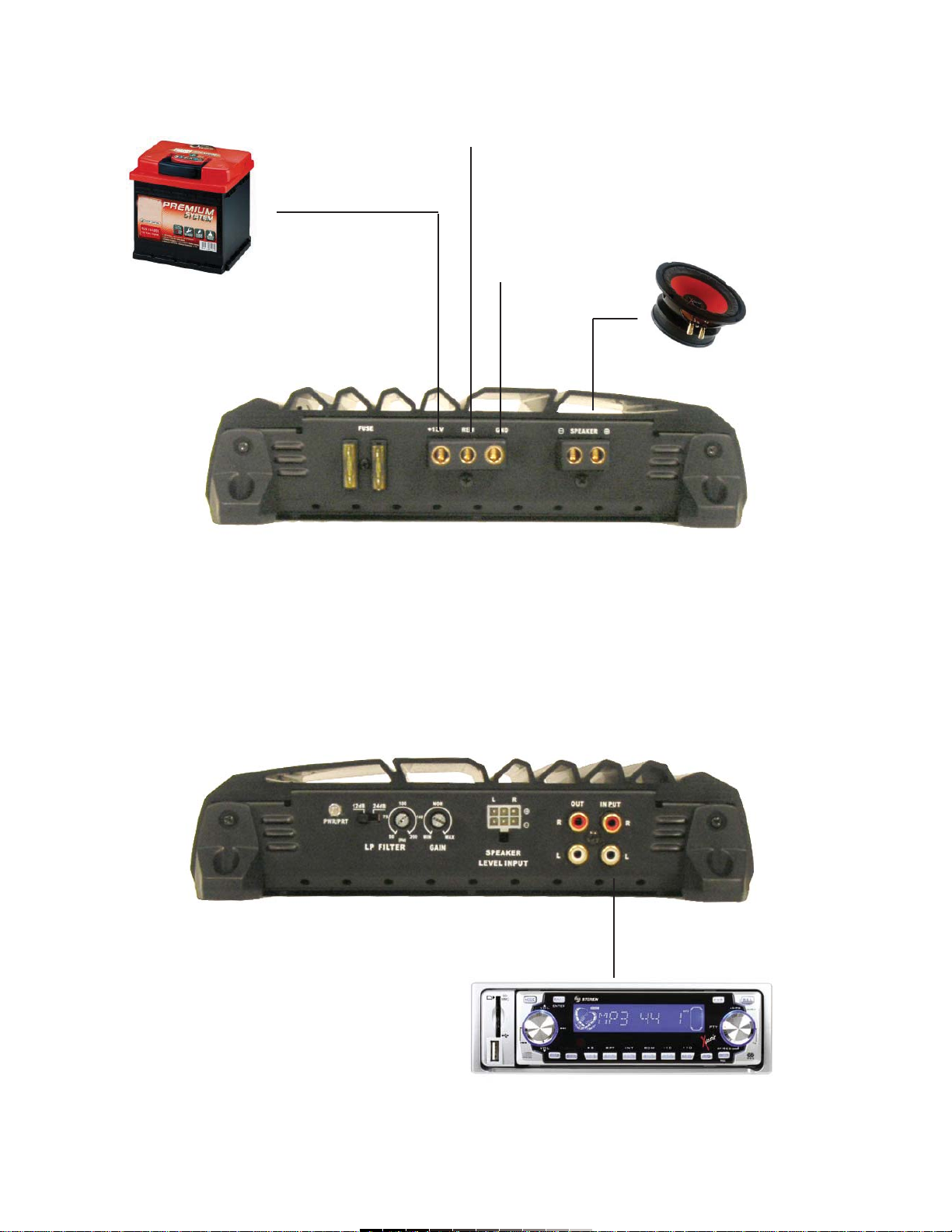

CONEXIONES PWS-450D PWS-450D CONNECTIONS
A remoto
To remote
ATierra
To Ground
A batería
To battery
4 ohms
Al autoestéreo
To car stereo

ESPECIFICACIONES
Nota:
El diseño del producto y las especificaciones pueden cambiar sin previo
aviso.
SPECIFICATIONS
Note:
Product design and specifications are subject to change, without notice.
PWS-250D PWS-450D
Entrada
Input
Impedancia
Impedance
Potencia
Power output
12dB & 24dB 12dB & 24dB
50-200Hz 50-200Hz
Distorsión armónica
THD
Sensibilidad
Sensitivity
Dimensiones 245x170x60mm 240x220x60mm
Dimensions 9,6 x 6,6 x 2,3in 9,4 x 8,6 x 2,3in
Peso 2,5kg 3kg
Weight 5,5lb 6,6lb
X-Over
0,2V - 4V
0,2V - 4V
11 -14V
11 -14V
4ohms
4ohms
0,3% - 1kHz
0,3% - 1kHz
250Wrms
450Wrms
