Steren HER-440 User manual

1
ANEMÓMETRO-1578 HER-440
V0.0 / 0116V
Medidor digital de fl ujo y velocidad de aire (Anemómetro) / HER-440
V0.0 / 0316v

2
Medidor digital de fl ujo y velocidad de aire
(Anemómetro)
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Medidor digital de fl ujo y velocidad de aire (Anemómetro).
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com

3
CARACTERÍSTICAS
Utiliza este anemómetro siempre que necesites medir con precisión y tener control del fl ujo y
la velocidad del aire, como en instalación de extractores de aire, sistemas de ventilación o aire
acondicionado.
Este dispositivo muestra las mediciones en tiempo real; tiene un botón (HOLD) para mantener
una lectura en la pantalla si es necesario. También tiene función de lectura de valores máximos
y mínimos.
Para medir la velocidad tiene las siguientes unidades: m/s, km/h, mil/h, ft/s, ft/min y nudos; esta
última es muy utilizada en aeronáutica y navegación.
El fl ujo del aire se mide en el área que tú determines (desde .001 hasta 9.999 m2 o ft2) en
metros cúbicos por minuto (CMM), metros cúbicos por segundo (CMS) o pies cúbicos por
minuto (CFM).
Su pantalla se ilumina para que puedas utilizarlo incluso en condiciones con poca luz. Además,
cuenta con indicador de batería y función de auto apagado.

4
IMPORTANTE
• Este producto NO es un juguete; manténgalo fuera del alcance de los niños.
• No intente abrir el equipo; puede ocasionar un mal funcionamiento y se anulará la
garantía.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras.
• No utilice solventes u otros productos químicos para limpiarlo.
• En caso de que no sea utilizado por un tiempo prolongado, retire la batería del
equipo.

5
PARTES
FUNC HOLD
MAX
MIN UNIT
Hélice
Pantalla Selección de
función
Retención de
datos
Medición Máxima y Mínima /
Desplazamiento derecha
Cambio de unidad /
Cambio de valor
Luz de fondo
Encendido

6
8.8.8.8
HOLD VELF LOW AREA
SLOW FAST
MAX MIN
CMM
CFM
FPM
CMS
knots ft/s ft/m
m/s km/h mil/h
m
ft
2
2
Equipo
listo
Retención
de datos Velocidad
Flujo
Área
Batería baja
Rápido
Escala de medición
Máxima
Unidades de área
Unidades de velocidad
del viento
Unidades de volumen
del viento
Lectura tomada
Mínima
Lento
ÍCONOS EN LA PANTALLA
Lectura Lectura Mínima

7
Descripción del teclado
FUNC
HOLD
MAX
MIN
UNIT
Encender/Apagar el equipo
Presione para seleccionar: VEL, AREA o FLOW.
Presione para detener la medición. Para desactivar presione nuevamente.
Presione para fi jar la lectura más alta o la más baja de una medición.
Una vez seleccionada la función, presione este botón repetidamente para elegir la
unidad de medida.
Nota: Para cambiar de unidad en la función ÁREA, presione varias veces hasta que la
unidad (m2) comience a parpadear. Luego presione UNIT
Presione para encender la luz de fondo de la pantalla. Después de algunos
segundos se apagará automáticamente.

8
INSTRUCCIONES

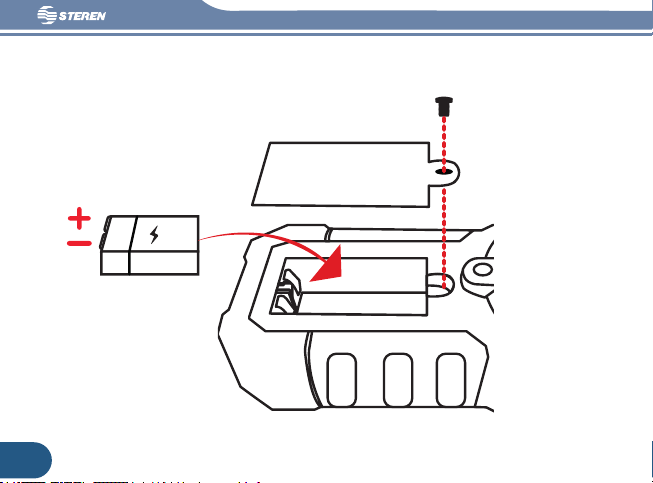

Colocación de la batería
9 V

9
MODO DE USO
Este equipo tiene 2 funciones básicas: medir la velocidad y el fl ujo del viento. Primero,
identifi que la zona de medición para colocar el anemómetro.
Siempre ubique el equipo dentro del fl ujo de
aire, éste debe entrar por atrás de la hélice.
Medición de velocidad
1. Encienda el equipo. Este iniciará predetermina-
damente en la función VELOCIDAD.
2. Presione para seleccionar la unidad de
medida (m/s, km/, mil/h, ft/s, ft/m o knots).
3. Ubique el anemómetro en la zona de medición
y espere hasta que tome la lectura.

10
Medición de fl ujo
Es necesario que previamente conozca los valores del área en la que desea medir el fl ujo del
aire.
a) Introduzca el área
Ingrese manualmente los valores del área como se indica a continuación:
1. Encienda el equipo y presione hasta situarse en la función ÁREA.
2. Aparecerá en la pantalla: 1.000. El primer dígito destellando signifi ca que se puede editar.
Presione para cambiar el valor entre 0 y 9.
3. Presione para editar el siguiente dígito y cámbielo con
4. Haga lo mismo con el resto de los dígitos.
5. Cambie la unidad de medida (m2 o ft2) con (si es necesario).
6. Para guardar los cambios presione (la unidad de medida quedara fi ja)
b) Mida el fl ujo del aire
Una vez ingresada el área, continúe con la medición:
1. Presione hasta situarse en la función FLOW.
2. Presione para seleccionar la unidad de medida (CMS, CMM o CFM).
3. Ubique el anemómetro en la zona de medición y espere hasta que tome la lectura.

11
CFM Pies cúbicos de aire por minuto
CMM Metros cuadrados de aire por metro
CMS Metros cuadrados de aire por segundo
ft/m Pies por metro
ft/s Pies por segundo
ft Pies cuadrados
km/h Kilómetros por hora
knots Nudos
mMetros cuadrados
m/s Metros por segundo
mil/h Millas por hora
UNIDADES DE MEDICIÓN

12
ESPECIFICACIONES
Alimentación: 9 V - - - (batería cuadrada)
Rango de medición: 0.8~40 m/s
Precisión: 0,80 - 30,00 m/s ±(2,0% + 50D)
Resolución: 0,01 m/s, 0,01 km/h, 0,01 ft/s, 0,01 knots, 0,01 mile/h, 1 ft/m
Tiempo de muestreo: 0,4 s
Función de auto apagado: 10 minutos (ajustable)
Indicador de batería baja: <7V
Humedad relativa: <95% (No condensada)
Temperatura de operación: -20°C - 80°C
Altitud de operación Max.: 2,000 m

13
Producto: Medidor digital de fl ujo y velocidad de aire (Anemómetro)
Modelo: HER-440
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a
partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transport-
ación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda
hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones
mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara,
el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
Del. Azcapotzalco, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador Xochimanca, México, D.F. 02870,
Del. Azcapotzalco, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000,
Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
Centro de Atención a Clientes
01 800 500 9000

14 ANEMÓMETRO-1578 HER-440
V0.0 / 0116V
Air fl ow digital anemometer / HER-440
V0.0 / 0316v

15
Air fl ow digital anemometer
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting
necessary to install and operate your Air fl ow digital anemometer.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com

16
HIGHLIGHTS
Use this anemometer anytime you need to measure accurately and have the control of air fl ow
and speed, like air extractor installation, vent systems or air conditioner systems.
This device shows measuring in real time; it has a Hold button to keep the reading on screen if
you need it. It also has the function of maximum and minimum reading.
To measure air speed you will have next units: m/s, km/h, mil/h, ft/s, ft/min and knots; this is very
useful in nautical or aeronautics.
The air fl ow can be measure in the required are (from .001 up to 9.999 m2 or ft2) in CMM, CMS
or CFM.
The display can be illuminated if you need it in low light conditions. Besides, it has a battery
indicator and auto off function.

17
IMPORTANT
• This product is NOT a toy; keep it away from kids.
• Do not try to open the device, may cause damages and warranty will be void.
• Do not use or store the equipment near wet places. May cause malfunction or shock
hazard.
• Do not use solvents or other chemicals to clean the exterior of the device.
• When is not in use, remove the battery.

18
PARTS
FUNC HOLD
MAX
MIN UNIT
Propeller
Screen Function
selection
Data hold
Maximum and minimum measure /
right displacement
Unit change /
Value chage
Background light
On / off

19
8.8.8.8
HOLD VELF LOW AREA
SLOWF AST
MAX MIN
CMM
CFM
FPM
CMS
knots ft/s ft/m
m/s km/h mil/h
m
ft
2
2
Ready
Data holdVelocity
Flow
Area
Battery low
Fast
Measure scale
Maximum
Area units
Velocity units of
the wind
Volume units of
the wind
Measuring
Minimum
Slow
ICONS IN THE SCREEN

20
Keyboard description
FUNC
HOLD
MAX
MIN
UNIT
On / off
Press to select: VELOCITY, AREA or FLOW.
Press to stop the measuring. To deactivate, press again.
Press to hold the highest or lowest measuring.
Once selected the function, press repeatedly this button to choose the measure unit.
Note: To change the unit in the AREA function, press several times until the unit (m2) start to
fl ashing. Then press UNIT
Press to turn on the background light of the screen. Automatically, turns off after few
seconds.
