Steren LAS-600 User manual

2
LAS-600
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Láser profesional tricolor.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
LÁSER PROFESIONAL TRICOLOR
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
• Evite ver directamente la luz del láser, ya que puede dañar su vista.
• Un láser de la clase IIIa es peligroso si el ojo se expone directamente a
él, pero las reexiones difusas, por ejemplo, en papel o en otras supercies
mates, no son dañinas.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular
la garantía.
• Para evitar un mal funcionamiento, utilice solamente el adaptador de
corriente incluido con su equipo.
• Mantenga el equipo fuera del alcance de los niños.
• No exponga el equipo a temperaturas extremas.
• No obstruya las aberturas de ventilación.
• No use ni almacene este equipo en lugares donde existan goteras o
salpicaduras de agua. Puede causar un mal funcionamiento o un choque
eléctrico.
• Evite las caídas del equipo, ya que podría sufrir daños.
• No utilice el equipo si se encuentra dañado el cable de alimentación.
• Si el cable de alimentación está dañado, acuda con un distribuidor
autorizado para su reemplazo.

4
CARACTERÍSTICAS
- El láser para iluminación y ambientación emite un haz de luz en tres colores
(morado, rojo y verde).
- Incluye un software para que usted cree sus propios diseños, formas y
guras, y un lector de tarjeta SD para la reproducción de éstos o de formas
prediseñadas.
-Pueden reproducirse varias animaciones o sólo una si así lo desea, es
perfecto para iluminar escenarios, salones de estas, o cualquier lugar de
esparcimiento.
- El láser puede ser usado en dos modos de iluminación, automático
(siempre encendido) o de acuerdo con la música (audio-rítmica).
- Incorpora panel de control para conguración y herraje para instalación en
techo o piso.
- Luz audio-rítmica o constante.
- Chasis de aluminio.
- Zoom de animación.
- Imágenes prediseñadas.
LÁSER CLASE IIIA Puede causar daños oculares (concretamente en la
retina), los cuales pueden ser crónicos en caso de exposiciones iguales o
superiores a 0,25 seg. EXTREMAR PRECAUCIÓN.

5
CONTROLES
1. Entrada de alimentación.
2. Focus: Enfoca la imagen proyectada.
3. Ranura para tarjeta SD.
4. Interruptor: Tiene 3 funciones Music / ON / OFF. Al cambiar a modo Music
las animaciones responden al ritmo de la música por el micrófono en la parte
frontal.
5.Ventilador.
6. Micrófono.

6

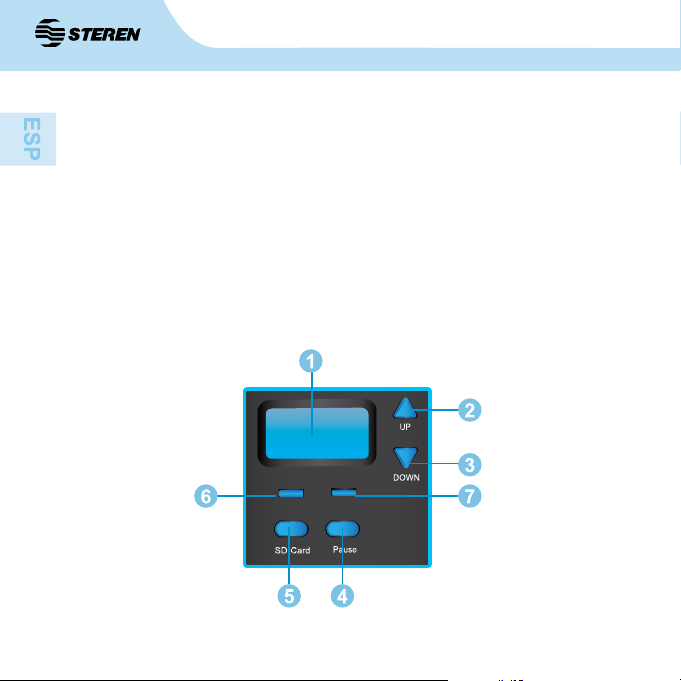

Panel superior.
1. Pantalla de LCD: Muestra el número de imagen proyectada.
2. UP: Presione para ir a la siguiente imagen.
3. DOWN: Presione para ir a la imagen anterior.
4. Pause: Detiene la animación en la imagen que se está proyectando.
5. SD Card: Activa la función de la tarjeta SD.
6. LED indicador: Señala que está activada la función de la tarjeta SD.
7. LED indicador: Señala que está activado el modo de pausa.

7
Entrada de alimentación
1. Inserte la punta del cable del eliminador
a la entrada de alimentación del mini láser
hasta asegurarse de que embonen.
2. Conecte el eliminador a un contacto
eléctrico.
INSTRUCCIONES DE USO

8
Imágenes precargadas en proyector

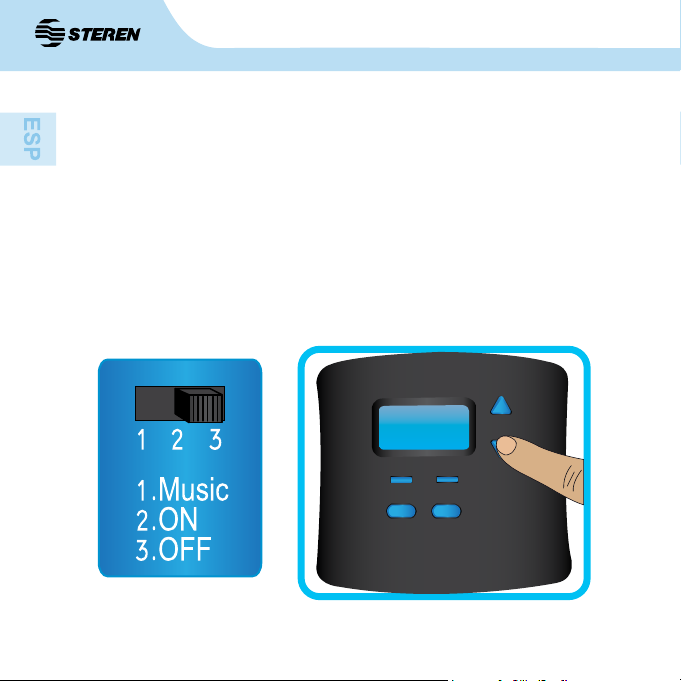

1. Encienda la unidad colocando el interruptor en ON. Las imágenes
precargadas se reproducirán automáticamente.
2. Use los botones UP y DOWN para adelantar o regresar la imagen
proyectada.
3. Presione Pause para detener la animación en la imagen que se está
proyectando.
4. Al cambiar al modo Music, el proyector responderá al ritmo de la música
mostrando las imágenes precargadas.
SD Card
Pause
DOWN
UP

9
SD card
Imágenes precargadas en tarjeta SD
1. Inserte la tarjeta SD en la ranura
del proyector como se muestra en
la imagen. Presione la tarjeta SD
para insertarla y para retirarla.
2. Encienda la unidad colocando el
interruptor en ON.
3. Presione el botón SD Card, las
imágenes de la tarjeta SD se reproducirán
automáticamente.
4. Presione Pause para detener la
animación en la imagen que se está
proyectando.
5. Al cambiar a modo Music el proyector
responderá al sonido de la música
mostrando las imágenes de la tarjeta SD.
La tarjeta SD contiene varias imágenes precargadas, pero es posible
crear sus propias imágenes a través del software incluido en la tarjeta.
SD Card
Pause
DOWN
UP

10
SOFTWARE
Instalación
1. Inserte la tarjeta SD en su computadora y abra sus archivos.
2. Descomprima el archivo: new Program4-11, asegúrese de que su equipo
tenga el programa requerido, abra la carpeta new Program4-11 y haga doble
clic en el archivo “setup” para instalar el software Laser Light Show v1.0, siga
las instrucciones en pantalla.

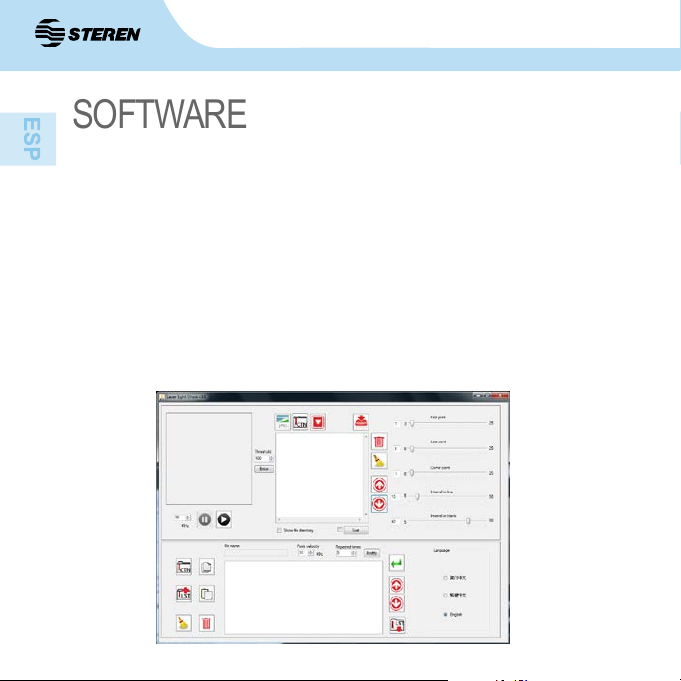

3. Una vez nalizada la instalación, ubique el archivo Laser Light Show v1.0
y ejecútelo. Se mostrará la siguiente pantalla:
El software Laser Light Show v1.0 permite al usuario convertir una imagen
JPG a un formato CTN para personalizar su animación.

11
Imagen JPG

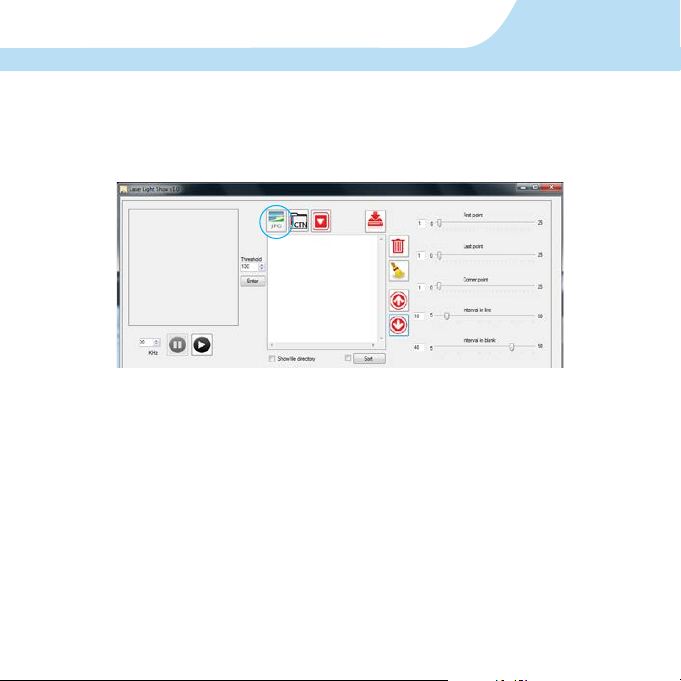

La siguiente sección del programa convierte una imagen JPG al formato
CTN necesario para ser utilizado en una animación:
Debe asegurarse de que la imagen JPG tenga una resolución de 500 x 500
pixeles o menos, de lo contrario aparecerá un mensaje de error (“Picture out
of range”). Entre más grande sea la imagen, la resolución de la animación
será mayor, cerciórese de que el contorno de la imagen que utilice sea lo
sucientemente claro para obtener mejores resultados. Cuando el archivo
JPG sea convertido a CTN, sólo se expondrá el contorno de la imagen.
Puede crear sus imágenes o textos a través de programas de edición de
imagen como por ejemplo Illustrator, Photoshop o Paint, de preferencia con
los colores que quiera proyectar en su imagen, los cuales pueden ser verde,
rojo o morado, que son los colores con los que cuenta el láser. Guarde su
archivo en formato JPG con un tamaño de 500 x 500 pixeles.

12

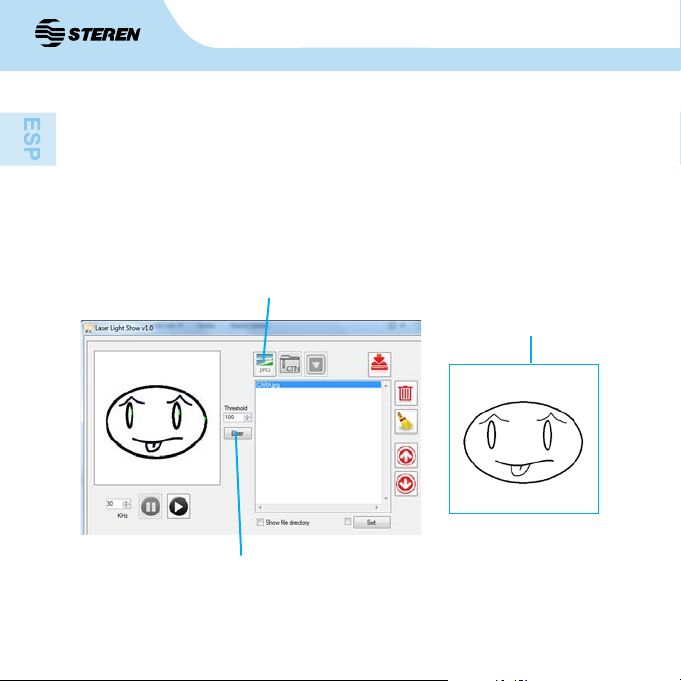

Creación de la animación
2
1
3
a) Presione el botón JPG (1) y seleccione la imagen (2) que desea incorporar
como animación. Verique que la imagen sea de 500 x 500 pixeles o menos.
b) Cambie el valor umbral (3) adecuado para dar a la imagen más claridad
o nitidez. Con un valor umbral (Threshold) mayor la línea es escasa, con un
valor umbral menor, la línea es más densa.

13
c) Cuando encuentre el valor umbral y
la imagen se vea clara, puede utilizar
los controles disponibles para crear
diferentes efectos de dibujo.
d) Haga clic en el botón “Output CTN le”
para guardar su imagen en formato CTN.
- First point y Last point: proporciona el
puntaje puntaje (grueso del contorno) de
la imagen; al convertir una imagen JPG
a formato CNT se divide la imagen en
puntos para que pueda proyectarse por
medio del laser.
- Corner point: proyecta la imagen punto
por punto.
- Interval in line: Separa los puntos de la
imagen para darle mayor resolución.
- Interval in blank: Le da claridad a la
imagen, cuando el valor es menor, la
imagen se ve más clara.
Cada archivo CTN es un fotograma de una animación y tiene que ser
incorporado a un archivo LST (lista) para que el proyector muestre todos
los archivos CTN incorporados a esta lista.
Se recomienda tener los valores al mínimo para obtener una imagen
nítida, sin embargo los resultados pueden variar dependiendo la imagen.

14

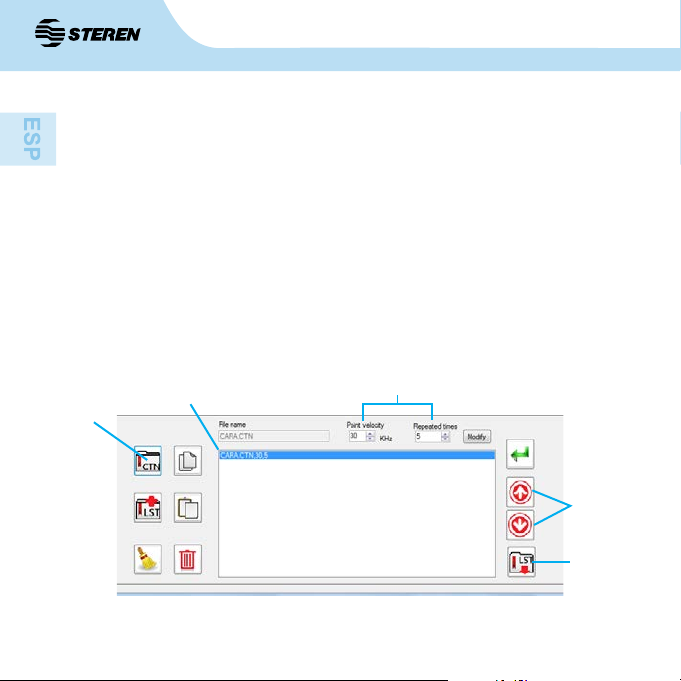

Archivo LST
a)
b) c)
d)
e)
a) Haga clic en “Open CTN or ILD le” y seleccione el archivo CTN recién creado
para importarlo.
b) El archivo importado se muestra de la siguiente manera: nombre.CTN, 30,5
c) El primer número de la línea (30) corresponde a la “velocidad punta”, que es
la velocidad de la proyección de la imagen. Si el valor es bajo, la velocidad de
proyección es lenta. El segundo número (5) corresponde al número de veces que
la imagen se mostrará consecutivamente dentro de esta animación. Ajuste estos
números según sea apropiado para la animación y oprima el botón “Modify”.
d) Importe otras imágenes que ha creado como archivos CTN en esta animación
y colóquelos en el orden que preera utilizando las echas de arriba y abajo.
e) Una vez que se organizan los archivos CTN en su lista, haga clic en el botón
“Output LST le” y guarde el archivo LST en la misma carpeta donde guardó sus
archivos CTN en la tarjeta SD.

15
Archivo GIF
a)
1
b)
Para las animaciones ya hechas en formato GIF, cada archivo JPG extraído será
un fotograma (archivo CTN) para toda una animación (LST).
a) Al convertir un archivo GIF a JPG, se crearán todas las imágenes que
forman la animación en formato JPG. Guarde cada imagen en formato CTN y
selecciónelos en una lista LST.
b) También puede de crear una animación es a través del botón CTN (1).
Seleccione todas las imágenes que comprenden la animación. Cuando haya
seleccionado todo presione el botón “Output CTN le” y cree un solo archivo
CNT para toda la animación, posteriormente agréguelo a un archivo LST para
su reproducción.

16
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPECIFICACIONES
Alimentación: 15 V- - - 1000 mA
-15 V- - - 500 mA
Longitud de onda: 532 nm/30 mW (verde)
660 nm/80 mW (rojo)
405 nm/50 mW (violeta)
Convertidor CA/CC
Alimentación: 110-240 V ~ 50/60 Hz 400 mA
Salida: 15 V- - - 1000 mA
-15 V- - - 500 mA
Consumo nominal: 20,5 W/h
Consumo en espera: 1,5 W/h

17
Producto: Láser profesional tricolor.
Modelo: LAS-600
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

22
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s Three-color profesional laser.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
LAS-600
THREE-COLOR PROFESSIONAL LASER
The instructions of this manual are for reference about the product. There may
be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.

33
IMPORTANT
• Avoids to see the light of the laser directly since it can damage seen his.
• A class IIIa laser is hazardous if the eye is exposed directly, but diffuse
reections such as from paper or matte surfaces are not harmful.
• Do not try to open the device, may cause damages and warranty will be
void.
• Use only the included power adapter on the unit, anything else can cause
a malfunction.
• Keep device out of the reach of children.
• Do not expose to extreme temperatures.
• Do not use or store the equipment near wet places. May cause malfunction
or shock hazard.
• Avoid dropping the unit as this may cause damage.
• Do not use this equipment if the power cord is broken or damaged.
• If the power cord is damaged, contact an authorized dealer for replacement.
