INSTRUCTION MANUAL
MODEL STERLING POWER 12V BATTERY
CHARGER
INPUT: 230VAC 50Hz OUTPUT: 12VDC 1A
WARNING:
This charger is designed for indoor use only. Never expose this
product to rain or wet conditions.
Make sure you are using correct AC line voltage and all plugs
and sockets are in good order.
AC line voltage and all plugs and sockets are in good order.
Do not attempt to use the charger if it has been dropped or
damaged.
Never attempt to charge a damaged battery, frozen battery or
non-rechargeable battery.
Do not use the charger in a closed area or poorly-ventilated area.
The battery charger should be away from any heat source or
ignitable air, which would possibly cause explosion.
Don't replace the cord and plug.
If the battery charger does not work properly, don't attempt a to
repair it or open the case as there is high ( 230V ) internal
voltages and this may kill.
Keep the battery charger away from children and animals.
Disconnect the battery charger after turning off.
Before charging, check the battery type and maximum charging
voltage allowed. Or, get this information from battery supplier.
Use goggles while connecting or disconnecting the charger.
Do not operate this product in explosive atmospheres, such as
in the presence of flammable liquids, gases or dust. This could
result in serious injury.
Don't insert any metal items into the ventilator of the battery
charger.
To reduce risk of damaging the Battery, avoid dropping any
metal tools onto the battery.
Don't put the battery charger too close to the battery during
charging.
Read the IMPORTANT SAFETY INFORMATION section ENTIRE
at the beginning of this manual before setup or use of this
product.
Warning do not attempt to charge non rechargeable batteries
SPECIFICATIONS PARAMETERS
Simple specification :
Input voltage: 220---240VAC 50/60HZ
Input current: 0.1A RMS max.
Back drain current: <5 mA (No AC input)
Cut off voltage: 13.9V +/-0.25V
Charging current: 1A (+/-10%)
Ripple: 150mV max.
Battery type: 12V lead acid battery, gel, agm,
Audible noise: < 50dB (test from 500mm distance)
Your 100% satisfaction is our goal:
We know that every customer is unique. If you have a problem, a question
or comment please do not hesitate to contact us, even if the warranty period
is over.
Product warranties:
Each product manufactured by Sterling comes with a warranty of at least 2
years. This is counted from the date of purchase. Each product is
guaranteed against defects in materials or workmanship. We shall choose
to replace or repair the defective product during the warranty period.
The following provisions apply:
- Proof of purchase must be provided, otherwise the warranty period begins
on the date of manufacture of the object.
- Our warranty covers defects in materials and manufacturing. Damage
caused by neglect, abuse, accident, alteration, misuse, are not covered by
our warranty.
- The guarantee does not apply if the damage resulted from improper
repairs.
- The consumer is liable for shipping the product.
- Sterling Power shall return the product at the customer’s own expense.
If your product was damaged in transit, contact us quickly, we can solve
the problem.
This only applies for the transport organized by our company. It is best not
to throw away the original packaging.
All returns must be accompanied by a proof of purchase. If you don 't have
the evidence ask the seller from whom you purchased the equipment to
provide you with a new one.
To make a claim under warranty, check the phone number on the internet.
We will make best efforts to repair or replace the product, if defective,
according to the criteria of guarantee.
Guarantee
1A
12V
Charging RoHS
compliant
STERLING
POWER
12V 1 amp Battery Charger
Full
LED On
LED Flashing
Fault

Absorption mode
Constant Voltage
Finishing charge ensuring
maximum power returned
to battery LED 3
2
Sterling Power Products
Copyright
13.9
Volts
13.0
1A
Amps
0.5A
Float Mode
Battery charge complete.
Maintained float charge
indefinitely, keeping battery full.
453

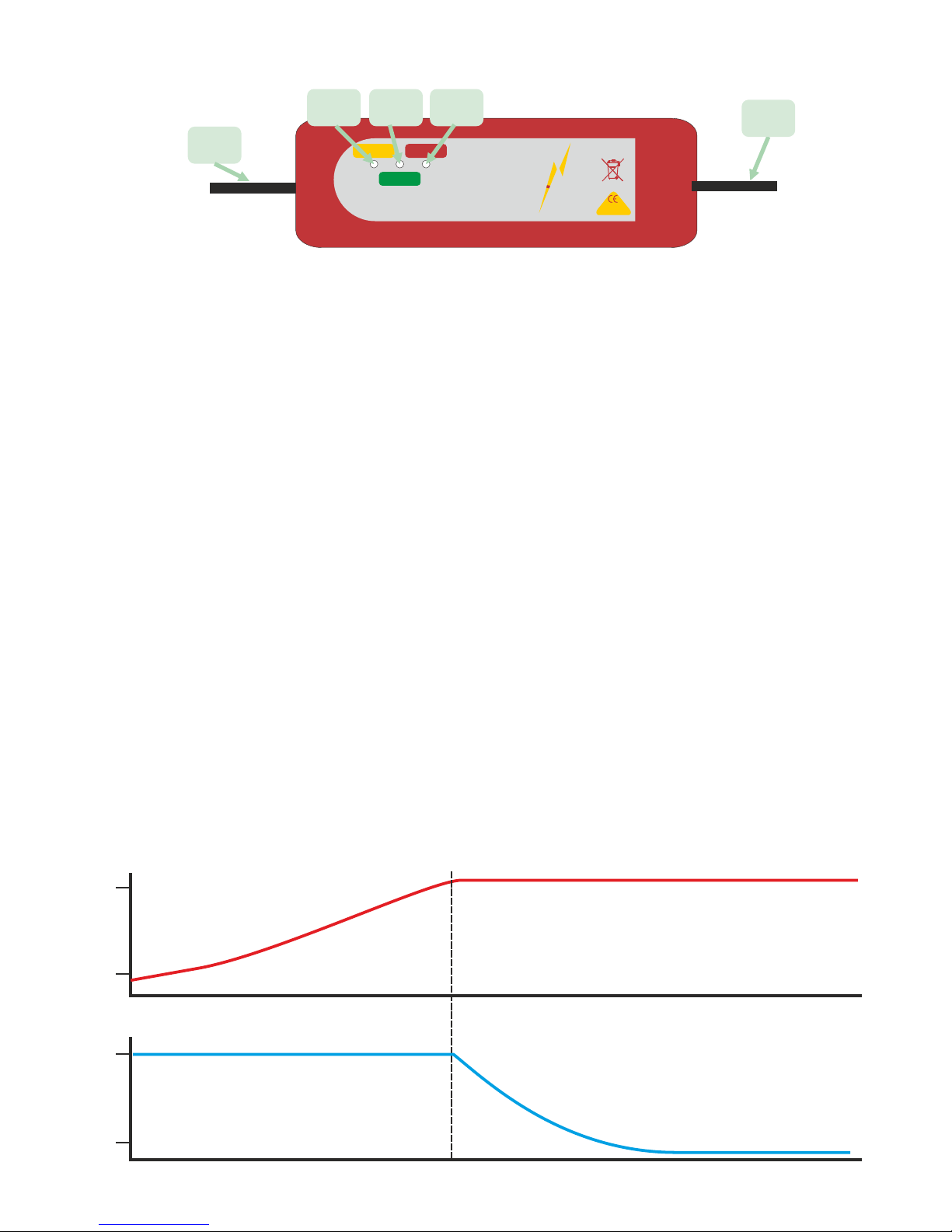

1) AC input ( high voltage ).
2) DC output cables to battery.
3) Charger is actively charging your battery bank.
4) Battery fully charged, unit on float charge.
5) Fault LED. There are 2 reasons why this LED would flash:
A) Reverse polarity on battery, check you have the red cable on the positive
and the black on the negative. Unit will not engage until this is correct.
B) Output short circuit. I.e. ensure that the DC output cables are connected
to a battery and not themselves (i.e. clipped together).
Charger operation
Before connecting the 230V side ensure the cables are sound and not damaged. Ensure electrical protection circuits.
1) Connect the battery charger to your battery, ensuring the battery voltage is within the voltage ability of the unit i.e. 12V battery.
Connect the charger to the 230V AC power, ensure that you are in a dry environment and no water can cause electric shock. Connect the black to the
negative terminal and the red to the positive terminal. In the event of this being incorrect, I.e. reverse polarity then the fault LED will flash. This
indicates reverse polarity. Please fix the polarity in this case.
2) After connecting the 230V the unit needs a few seconds to start. Also, from the start, if it determines it is not a 12V or the battery is in such a bad
state then the fault light will flash. The charger will stop working. Assuming the charger has determined that all is ok then simply leave the unit to do
its job.
3) After completing the charge then simply remove the 230V AC first then remove the DC cables.
