SUPER NOVA M99 PRO User manual

ANLEITUNG | MANUAL
V 04.17
DE | EN

HERZLICHEN GLÜCKWUNSCH | CONGRATULATIONS
Marcus Wallmeyer, CEO & Chief Designer
Ich freue mich sehr, dass Sie sich für
dieses Supernova Hochleistungsprodukt
entschieden haben! Mein Entwicklungs-
team hat keine Mühen gescheut und unsere
Testfahrer haben tausende Kilometer in
widrigsten Bedingungen zurückgelegt, um
Ihnen ein Produkt zu bieten,an dem Sie lan-
ge Freude haben werden.Ich wünsche Ihnen
allzeit gute Fahrt!
I am very happy that you have chosen
this Supernova high performance product!
My development team has spared no efforts
and our product testers have ridden thous-
ands of kilometres in adverse conditions to
offer you a product you will enjoy for a long
time. I wish you a great ride at all times!

2 | 3
INHALT | INDEX
ZULASSUNGEN | ROAD APPROVALS 4 – 5
LIEFERUMFÄNGE | PRODUCT CONTENT 6 – 7
TECHNISCHE DATEN | TECHNICAL DATA 8 – 9
M99 PRO – INSTALLATION 10 – 19
M99 TAIL LIGHT – INSTALLATION 20 – 24
M99 BOSCH HBM ADAPTER – INSTALLATION 26 – 27
M99 CRC - MOUNT & CRC VORBAU | STEM – INSTALLATION 28 – 29
PROMAX DA-230 VORBAU | STEM – INSTALLATION 30 – 31
M99 PRO – AUSRICHTUNG | ADJUSTMENT 32 – 33
M99 PRO – ALLGEMEINE HINWEISE | GENERAL INFORMATION 34 – 35

45
km/h
Diese Scheinwerfer wurden speziell für den Einsatz an schnellen E-Bikes bis 45 km/h
(S-Pedelecs) entwickelt. Auch zulässig für Motorräder bis 125 ccm oder E-Bikes bis
4 KW. Zwei Scheinwerfer können für einige höhere Klassen verwendet werden.
These Front lights have been developed for use on fast e-bikes with speeds up to
45 km/h (S-Pedelecs). Also legal for motorbikes with up to 125 ccm or E-Bikes up to
4 KW. Two lights can be used for many faster vehicles.

4 | 5
M99 PRO
Frontscheinwerfer für schnelle E-Bikes
und Leichtkrafträder bis 125 ccm. Er-
füllt die Anforderungen der ECE 113C für
Abblendlicht sowie für Tagfahrlicht nach
ECE 87.
E-Nummer
014162
Tagfahrlicht
004161
M99 Tail Light (12 V)
E-Nummer
004160
M99 PRO
Front light for fast e-bikes (up to 125 ccm)
and light motorcycles. ECE 113C compli-
ant low beam, with ECE 87 daytime run-
ning light.
E-mark
014162
Daytime running light
004161
M99 Tail Light (12 V)
E-mark
004160
ZULASSUNG | ROAD APPROVALS

M99 PRO (45 km/h)
Art. No.: P-M99-E32-BLK
Inkl.
1 x Frontscheinwerfer mit Kabel
1 x Universelles M99 PRO Anschlusskabel
4 x Stromabzweigverbinder Größe S
(dichtschließend, selbstkontaktierend)
1 x Supernova Fernlicht-Taster, Magura
MT kompatibel
1 x Autonome 22 mm Klemmschelle
M99 PRO (45 km/h)
Art. No.: P-M99-E32-BLK
Incl.
1 x Front light
1 x Universal M99 PRO connector cable
4 x Tap connector size S
(sealed, self-contacting)
1 x Supernova high beam switch, Magura
MT compatible
1 x Autonomous 22 mm clamp
Optionale Produkte, abhängig vom verwen-
deten Antriebssystem und der Montagesi-
tuation.
M99 Tail Light (12 V)
12 V: Art. No: P-M99-TE12-BLK
Inkl.
2 x 2-fach Verbinder
1 x 3-fach Verbinder
M99 Bosch HBM Adapter
Art. No: P-M99-BHBM-BLK
M99 CRC - mount
Art. No: P-M99-CRC-BLK
(für diese Halterung wird ein kompatibler
Vorbau benötigt - z.B. CRC Vorbau)
CRC Vorbau
60 mm: Art. No: P-CRCSTM-BLK-60
90 mm: Art. No: P-CRCSTM-BLK-90
Promax DA230 Vorbau
60 mm: Art. No: P-DA230STM-BLK-60
90 mm:Art. No: P-DA230STM-BLK-60
Optional accessories, depending on drive
system and mounting position.
M99 Tail Light (12 V)
12 V: Art. No: P-M99-TE12-BLK
Incl.
2 x Double connector
1 x Triple connector
M99 Bosch HBM Adapter
Art. No: P-M99-BHBM-BLK
M99 CRC - mount
Art. No: P-M99-CRC-BLK
(for this mount you need a compatible
stem. For example the CRC STEM)
CRC Stem
60 mm:Art. No: P-CRCSTM-BLK-60
90 mm: Art. No: P-CRCSTM-BLK-90
Promax DA230 Stem
60 mm: Art. No: P-DA230STM-BLK-60
90 mm: Art. No: P-DA230STM-BLK-60
LIEFERUMFÄNGE | PRODUCT CONTENT

6 | 7
Optionale Produkte, abhängig vom verwen-
deten Antriebssystem und der Montagesi-
tuation.
M99 Tail Light (12 V)
12 V: Art. No: P-M99-TE12-BLK
Inkl.
2 x 2-fach Verbinder
1 x 3-fach Verbinder
M99 Bosch HBM Adapter
Art. No: P-M99-BHBM-BLK
M99 CRC - mount
Art. No: P-M99-CRC-BLK
(für diese Halterung wird ein kompatibler
Vorbau benötigt - z.B. CRC Vorbau)
CRC Vorbau
60 mm: Art. No: P-CRCSTM-BLK-60
90 mm: Art. No: P-CRCSTM-BLK-90
Promax DA230 Vorbau
60 mm: Art. No: P-DA230STM-BLK-60
90 mm:Art. No: P-DA230STM-BLK-60
Optional accessories, depending on drive
system and mounting position.
M99 Tail Light (12 V)
12 V: Art. No: P-M99-TE12-BLK
Incl.
2 x Double connector
1 x Triple connector
M99 Bosch HBM Adapter
Art. No: P-M99-BHBM-BLK
M99 CRC - mount
Art. No: P-M99-CRC-BLK
(for this mount you need a compatible
stem. For example the CRC STEM)
CRC Stem
60 mm:Art. No: P-CRCSTM-BLK-60
90 mm: Art. No: P-CRCSTM-BLK-90
Promax DA230 Stem
60 mm: Art. No: P-DA230STM-BLK-60
90 mm: Art. No: P-DA230STM-BLK-60

TECHNISCHE DATEN | TECHNICAL DATA
45
km/h
Abblendlicht | Low beam 1100 lm*, 310 lx*
Leistung Abblendlicht | Wattage low beam 8 - 16 W
Fernlicht | High beam 1600 lm*, 380 lx*
Leistung Fernlicht | Wattage high beam 24 W
Tagfahrlicht | Daytime Running Light 32 Power LEDs
Sensorgesteuertes Tagfahrlicht |
Sensor-activated daytime running light Ja | Yes
Leistung | Wattage 4.5 W
Versorgungsspannung | Input voltage 24-60 V DC (75 V max.)
Kommunikation | Communication CAN, CANopen
Signalanbindung | Signal processing Fernlicht, Bremslicht| High beam, brake light
Zulassungen | Approvals L-Klasse z.B. L1e | L-class e.g., L1e
Leuchtmittel | Illuminant 9 Automotive LEDs
L x B x H | L x W x H 67 x 87 x 57.5 mm
Gewicht | Weight 220 g
Farbe | Color Schwarz poliert | Polished black
Art. No.: P-M99-E32-BLK (24-60 V DC, 75 V max.)

8 | 9
* Warm gemessen | Measured warm
Gehäusematerial | Housing material 6061 Aluminium | Aluminum
Gewicht | Weight 25 g
L x H x B | W x H x D
22 x 61.5 x 11.6 mm
Verbrauch 12 V-Version | Power levels 12V version 0.4 W / 0.9 W (Bremslicht | Brake light)
Kennzeichenbeleuchtung | License plate illuminatiow Weiße SMD LEDs | White SMD LEDs
Signalleuchten (rot) | Signalling LEDs (red) 5 mm high power LEDs
Montage | Installation 50 mm Abstand / M4 Gewinde |
50 mm distance / M4 thread
Wasserdichtigkeit | Waterproof level IP67
ECE Zulassung | ECE approval L-Klasse z.B. L1e | L-class e.g., L1e
Versorgungsspannung | Input voltage 12 V
Anschluss | Connection 3-adrig | 3-wired
45
km/h Art. No: P-M99-TE12-BLK (12 V DC)

M99 PRO – INSTALLATION
Inkl. Anschlusskabel für Bosch-Motor & Supernova Fernlicht-Taster |
Incl. cable for Bosch motor & Supernova high beam switch
Ø 9 mm
A
B
M99 PRO
Fernlichtschalter |
High beam switch
Magura MT
Fernlichtschalter auch
autonom installierbar |
High beam switch can
also be installed auto-
nomously
Draufsicht | Top view
BOSCH
GEN. 2
45 - 90 min.

10 | 11
Universelles M99 PRO Anschlusskabel für Antriebe |
Universal M99 PRO connector cable for drives
Art. No: Q-UDC-M99
Link zu allen Video Tutorials |
Link to all video tutorials
C

Serviceschraube | Service screw
Niemals diese Serviceschraube öffnen!
Ein spezielles Schutzgas entweicht sonst
und die Garantie erlischt. |
Do not open this service screw!
A special protective gas will escape and
the warranty will be lost.
Unteransicht | Bottom view
M99 PRO – INSTALLATION BOSCH
GEN. 2

12 | 13
A
Installation Fernlichtschalter | High beam switch installation
Bitte die Klemmschelle oben und unten mit gleichmäßigem Spalt
installieren. | Please install clamp with even gap on both screws.
*Um 2 Nm auch ohne Spezialwerkzeug nicht zu überschreiten sollte der Bremsgriff so montiert wer-
den, dass er sich noch mit Kraft verdrehen lässt. Das ist auch bei einem Sturz von Vorteil. Halten Sie
die Lücke an beiden Schrauben gleich groß, anders als bei Magura Schellen. |
To ensure that the maximum torque of 2 Nm (18 in-lbs) is not exceeded, please tighten the screws
only as much, so that the brake levers can still be moved with some force.This also helps in a crash.
Remember to keep the gap on both screws even, unlike with normal Magura clamps.
max. 2 Nm* max. 2 Nm*
max. 2 Nm* max. 2 Nm*
Autonome
Magura MT
Klemmschelle |
Autonomous
Magura MT Clamp
Magura MT
Bremse | Brake

B

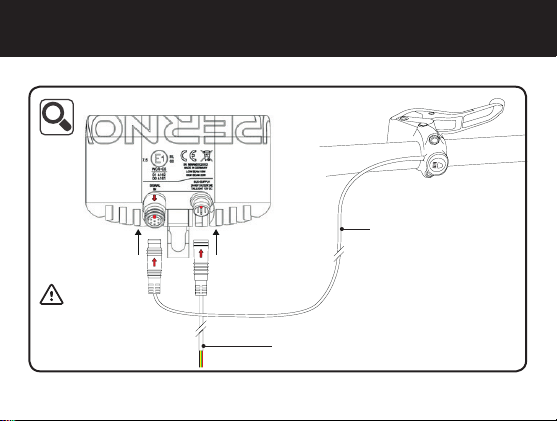

Installation Fernlichtschalter | High beam switch installation
Fernlichtschalterkabel |
High beam switch cable
Bitte die Pfeile auf den
Steckern aufeinander aus-
richten. | Please align the
arrows on the connectors.
Unteransicht | Bottom view
M99 PRO – INSTALLATION BOSCH
GEN. 2
Universelles M99 PRO Anschlusskabel für Antriebe |
Universal M99 PRO connector cable for drives

14 | 15
M99 PRO Scheinwerfer Installation am
Bosch Motor
1. E-Bike Akku herausnehmen.
2. Bei Bedarf Kabel abmanteln, um Platz
für die Stromabzweigverbinder zu
schaffen (Abb.C1).
3. Gleichfarbige Litzen mit einem der
blauen Stromabzweigverbinder koppeln
(Abb. C2).
4. Kabel vom Supernova Frontlicht-An-
schlusskabel im Stromabzweigverbin-
der bis zum Anschlag einstecken.
5. Stromabzweigverbinderkappe bündig
zum Gehäuse einpressen.
M99 PRO Front light installation on Bosch
motor
1. Take out the battery of the e-bike.
2. Strip the black shrinktube off the cable,
if needed (fig. C1).
3. Connect the wires of the same color
with the blue tap connectors (fig.C2).
4. Insert the cable of the Supernova
Frontlight into the tap connector as far
as possible.
5. Compress tap connector no deeper than
the outer edge of the housing.

Profi-Lösung: Öffnen Sie den
Schrumpfschlauch des Bosch
Hauptanschlusskabels vorsich-
tig mit einem Abmantelungs-
werkzeug. Wie z.B. das AM 16
von Weidmüller.
AM 16 Messer Einstellung
(gilt nur für Bosch Gen. 2):
- Rundschnitt > Stufe 2
- Längsschnitt > Stufe 3
Achtung! Wenn das Messer zu
tief eingestellt ist, wird das Ka-
bel beschädigt! Bitte unbedingt
beiliegende Anleitung lesen!
Pro solution: Carefully remove
the shrink tube from the main
Bosch battery cable with a pro-
fessional spripping tool, e.g. AM
16, Weidmüller.
AM 16 knife setting
(Bosch gen. 2 cable only):
- circular cut > second marking
- lenghtwise cut > third marking
Please note! If the cutter is set
too deep, it will injure the cable.
Please read the manual (rtfm).
AM 16, Weidmüller
C1 Bosch Hauptanschlusskabel abmanteln |
Remove Bosch main connector cable insulation
Abmanteln - Profi-Lösung | Remove main connector cable insulation - Pro solution
M99 PRO – INSTALLATION BOSCH
GEN. 2

16 | 17
Abmanteln - alternativ Lösung |
Remove main connector cable insulation - alternative low-tech solution
Alternative Lösung
Trennen Sie den Schrumpfschlauch vorsichtig
mit einer feinen Schere (z.B. Nagelschere) ent-
lang den Litzen auf, um Platz für die Strom-
abzweigverbinder zu schaffen.
Alternative low-tech solution
Cut open the shrink tube carefully with scissors
(e.g. nail scissors), following the wires to create
more space for the tap connectors.

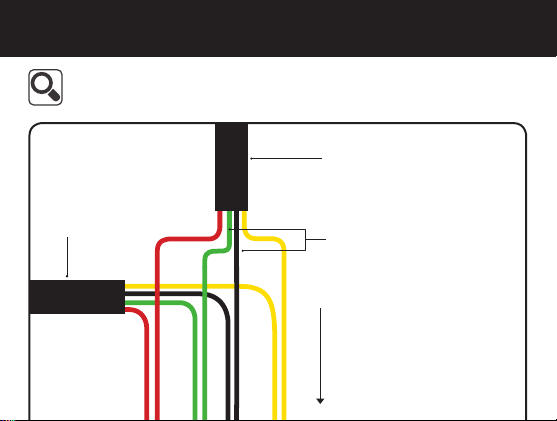

C2 Für den Anschluß an andere Motorsysteme nehmen Sie bitte Kontakt zum
Supernova Service auf. | For installation on other motor systems, please get
in contact with Supernova service.
Kabel jeweils mit Stromabzweig-
verbinder Größe S koppeln. |
Connect each cable with an
tap connector size S.
Bosch Hauptanschlusskabel |
Bosch main connector cable
Universelles M99 PRO
Anschlusskabel für Antriebe |
Universal M99 PRO connector
cable for drives Falls Ihr Bosch Hauptanschlusskabel
nicht der Farbcodierung entspricht, siehe
Einleger. |
If your Bosch main connector cable
does not have the same color code as
depicted, see extra flyer.
M99 PRO – INSTALLATION BOSCH
GEN. 2

18 | 19
GND
1
2
WICHTIG!
Kappe bündig zum Gehäuse einpressen.
Nicht tiefer! Empfohlenes Werkzeug:
Scotchlok™ Schneidklemmzange (E-9Y) |
IMPORTANT! Do not press the tap deeper
than the edge of the housing! Requested
tool: Scotchlok™ IDC crimping pliers (E-9Y)
M99 PRO Scheinwerfer Installation am Bosch Motor Gen. 2 |
M99 PRO Front light installation on Bosch motor gen. 2
e
Stromabzweig-
verbinder Größe S |
Tap Connector size S
+36 V
CAN high
CAN low

Für den Anschluss von Magura MTe Bremsen zusammen mit dem
Fernlichtschalter und dem M99 PRO | Connecting Magura MTe brakes
to the high beam switch and to the M99 PRO
A
M99 PRO
Siehe Seite 13 |
Please see page 13
Magura MTe
Bremssignalkabel |
Magura MTe brake
signal cable
Magura MTe
Bremssignalkabel |
Magura MTe brake
signal cable
Fernlichtschalter |
High beam switch
Draufsicht | Top view
M99 TAIL LIGHT –INSTALLATION
65 -120 min.
!
