Sven MS-85 User manual

www.sven.fi
USER MANUAL
2.1 Multimedia
Speaker System
MS-85

ENG
2
2.1 Multimedia
Speaker System
Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
© SVEN PTE. LTD. Version 2.0 (06.05.2021).
This Manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted eorts to make this Manual more exact, some discrepancies may occur.
Theinformation in this Manual is given on «as is» terms. The author and the publisher do notbear
any liability to a person or an organization for loss or damage which has arisen from the infor-
mation contained in this Manual.
CONTENTS
ENG ............................................................................................................................................... 2
1. BUYER RECOMMENDATIONS.................................................................................................. 2
2. PACKAGE CONTENTS............................................................................................................... 3
3. SAFETY PRECAUTIONS............................................................................................................. 3
4. TECHNICAL DESCRIPTION....................................................................................................... 3
5. PREPARATION AND OPERATION............................................................................................ 4
6. TROUBLESHOOTING................................................................................................................ 5
7. TECHNICAL SPECIFICATIONS .................................................................................................. 5
RUS................................................................................................................................................ 6
UKR ............................................................................................................................................. 11
1. BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up
thedevice for damage; if the product was damaged during transportation, address the rm
which carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, andthegoods
number corresponds to that in the warranty card. Remember: in case of warranty card loss ordis-
crepancy of numbers you forfeit the right for warranty repairs.
• Do not switch on the speaker system immediately after you bring it into a room from environ-
ment with negative temperature! After unpacking, the speaker system should be kept incondi-
tions ofroom temperature for at least 4 hours.
• Before installing and using the speaker system, read this Manual carefully and keep it forfu-
ture reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer equip-
ment.
• The date of manufacture of the product is indicated on the box.
Technical support is on www.sven..

ENG
3
MS-85
User Manual
2. PACKAGE CONTENTS
• Subwooofer ― 1 pc
• Satellites ― 2 pcs
• Operation manual ― 1 pc
• Warranty card ― 1 pc
3. SAFETY PRECAUTIONS
Caution! High voltage inside! To avoid the risk of electric shock
donot open or touch elements inside.
• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service
and repairs should be performed only by qualied specialists in an authorized service center.
Thelist of authorized service centers is available on www.sven..
• Do not allow the circuit of wires (including the grounded ones) between the speakers, onthepow-
er amplier or the ground, for it causes damage to the power amplier output stage.
• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.
• Do not put foreign objects inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do notex-
pose it to direct sunlight.
• Do not place any open ame sources on or close to MSS.
• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. Whenop-
erating the MSS, do not put any devices on it, do not cover it with cloth or other objects prevent-
ing it from cooling.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
4. TECHNICAL DESCRIPTION
MS-85 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games, mov-
ies, etc. The MSS has a built-in power amplier and audio cables built into the speakers ena-
bling to connetc it to virtually any audio source
(mobile device, PC, laptop, etc.) without using
aseparate power amplier.
Special features
• Speaker system is compatible with PCs, Me-
dia-players, mobile devices and other sound
sources.
• Master volume control and bass control.
• MDF subwoofer cabinets.

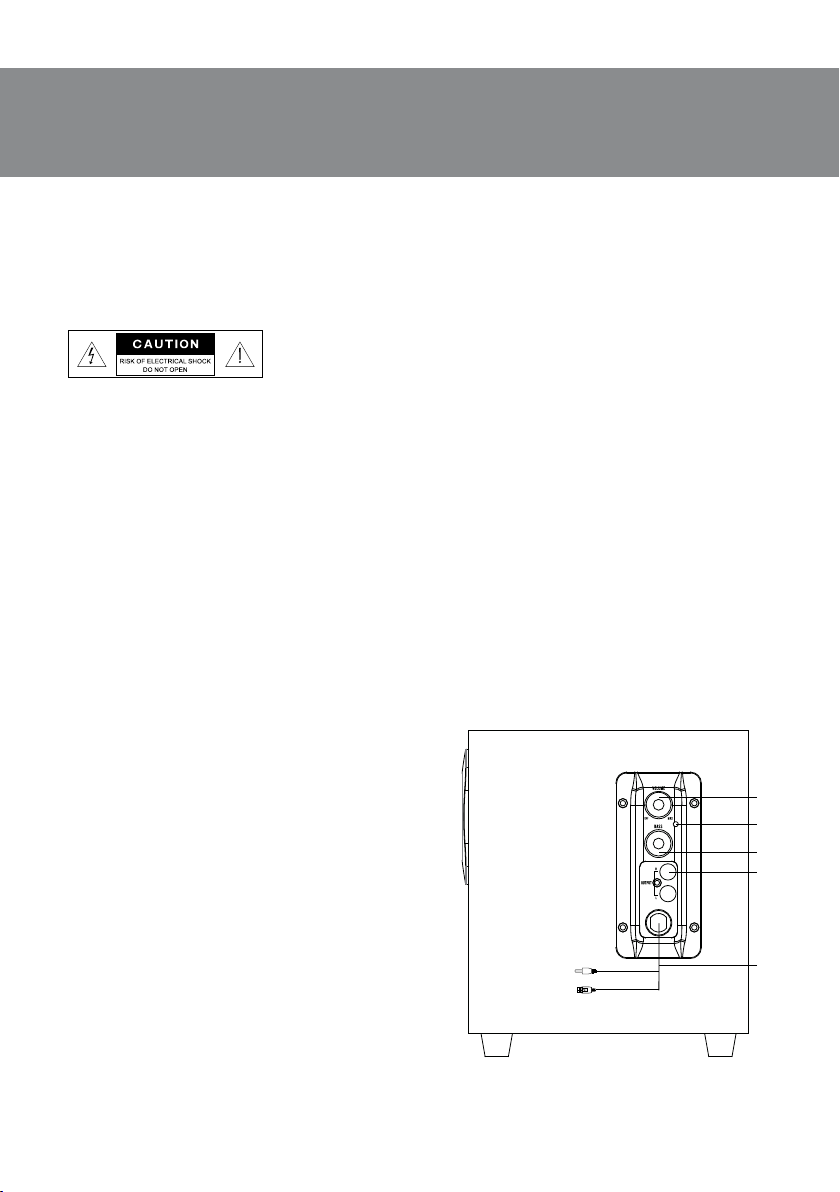

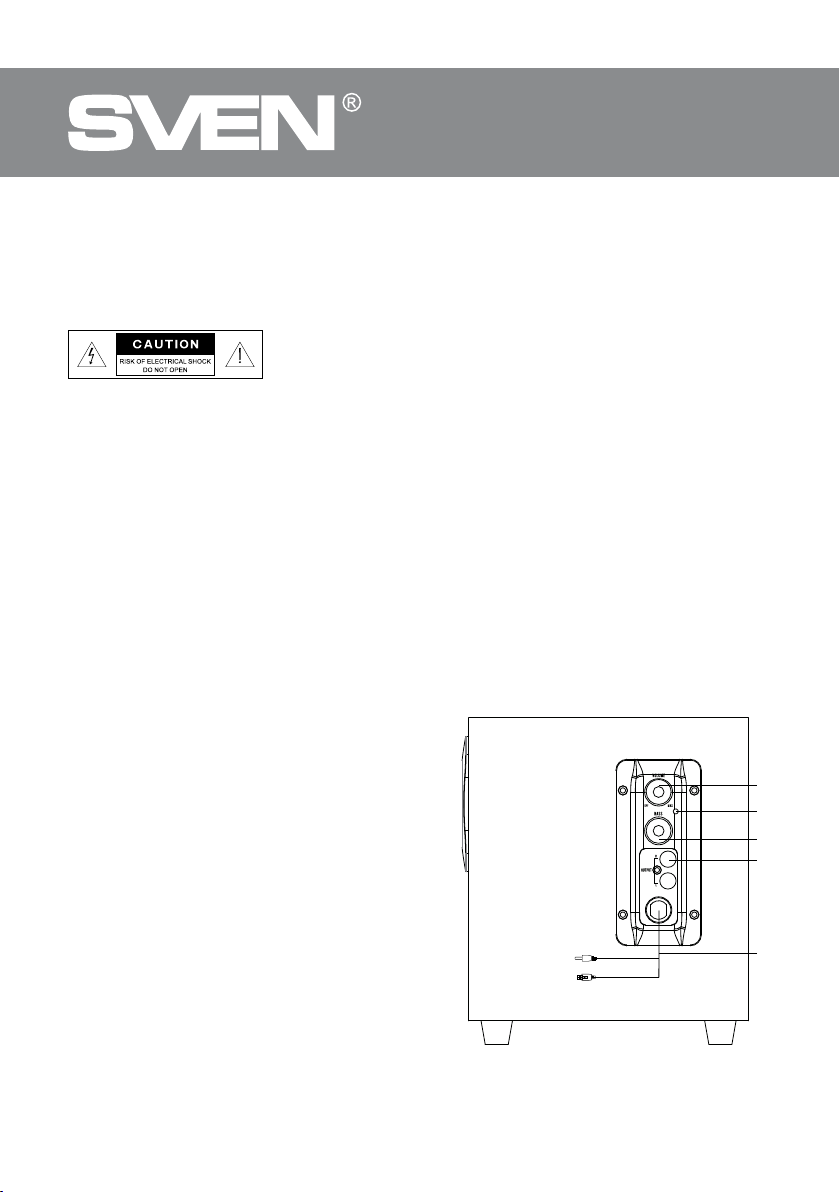

Subwoofer control panel
a VOLUME: power switch and volume control
knob.
b Power LED.
c BASS: bass control knob.
d OUTPUT: speaker output.
e Power cable/signal cable.
Fig. 1. Subwoofer control panel
c
a
d
e
b

ENG
4
2.1 Multimedia
Speaker System
5. PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits
non-directional sound, therefore it can be located inany convenient place where it sounds
thebest.
• Place MSS far away from monitors and TV sets, as insignicant image distortion in these su-
persensitive devices is possible.
MSSсonnectingandcontrol
MS-85 Multimedia Speaker System can be connected to virtually any audio source: mobile de-
vice, PC, laptop, etc. (see connection diagram in Fig. 2).
• Before making any connections, make sure that the MSS is switched o. Connect the audio
cables built into the speakers into OUTPUT d on the subwoofer (see Fig. 2).
• Connect the built into the subwoofer signal cable e to the LINE OUT port of the PC sound card
or to the audio output (OUTPUT) of the mobile device.
• Adjust the master volume level to the minimum by turning VOLUME control knob a onthesub-
woofer, after that connect the subwoofer to the PC USB-port or USB-charger (notincluded)
withthe built in power cable e.
• Turn on the subwoofer power using a knob, power LED b will light. Then turn on the sound
source and adjust the master volume with VOLUME knob a, and the bass level ― with BASS
knob c.
Fig. 2. Connection diagram
Audio
cable
Audio
cable
Mobile
device
PC Right
speaker Left speaker
USB jack
Socket
Power cable
Signal cable

ENG
5
MS-85
User Manual
6. TROUBLESHOOTING
Problem Cause Solution
The MSS does
not turn on.
The MSS isn’t connected to a mains
outlet.
Check the connection.
The power switch is o. Turn on the switch.
No sound. Volume level is set at minimum value. Adjust the volume control knob.
Improperly connected audio source. Connect the audio sources
correctly.
There is too quiet
sound of speakers.
The volume level is set at minimum
value.
Adjust the volume control knob.
Distortion
of sound.
Large amplitude of the input signal. Turn down the source
and MSS volume.
If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.
7. TECHNICAL SPECIFICATIONS
Parameter, measurement unit Value
Output power (RMS), W:
subwoofer
satellites
10 (5 + 2 × 2.5)
5
2 × 2.5
Frequency response, Hz: 50–20 000
Speaker diameter, mm:
subwoofer
satellites
Ø 100
Ø 45
Power supply, V/Hz USB ⎓5 V
Rated current consumption, A 0.11
Dimensions, mm:
subwoofer
satellites (one speаker)
158 × 207 × 183
76 × 150 × 115
Weight, kg 1.55
Notes. Technical specications given in this table are supplemental information and cannot
give occasion to claims. Technical specications and package contents are subject tochange
without notice due to the improvement of SVEN production.

RUS
6
Мультимедийная
акустическая система 2.1
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕПРАВО
© SVEN PTE. LTD. Версия 2.0 (06.05.2021).
Данное Руководство и содержащаяся в нем информация защищены авторским правом.
Все права защищены.
ТОРГОВЫЕМАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕОБОГРАНИЧЕНИИОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некото-
рые несоответствия. Информация данного Руководства предоставлена на условиях «как
есть». Автор и издатель не несут никакой ответственности перед лицом или организаци-
ей за ущерб или повреждения, произошедшие от информации, содержащейся в данном
Руководстве.
СОДЕРЖАНИЕ
ENG ............................................................................................................................................... 2
RUS................................................................................................................................................ 6
1.РЕКОМЕНДАЦИИПОКУПАТЕЛЮ ......................................................................................... 6
2.КОМПЛЕКТАЦИЯ .................................................................................................................... 7
3.МЕРЫБЕЗОПАСНОСТИ.......................................................................................................... 7
4.ТЕХНИЧЕСКОЕОПИСАНИЕ ................................................................................................... 7
5.ПОДГОТОВКАИПОРЯДОКРАБОТЫ.................................................................................... 8
6.УСТРАНЕНИЕНЕИСПРАВНОСТЕЙ ........................................................................................ 9
7.ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ..................................................................................... 10
UKR ............................................................................................................................................. 11
1.РЕКОМЕНДАЦИИПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка-
кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; еслииз-
делие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца идата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоя-
щим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
• Дата изготовления продукта указана на коробке.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.

RUS
7
MS-85
Руководство по эксплуатации
2.КОМПЛЕКТАЦИЯ
• Сабвуфер ― 1 шт.
• Сателлиты ― 2 шт.
• Руководство по эксплуатации ― 1 шт.
• Гарантийный талон ― 1 шт.
3.МЕРЫБЕЗОПАСНОСТИ
Внимание! Внутри корпуса на элементах без изоляции име-
ется высокое напряжение, которое может вызвать пора-
жение электрическим током.
• Во избежание поражения электрическим током, не вскрывайте акустическую систему
(АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять
только квалифицированные специалисты уполномоченного сервисного центра. Пере-
чень уполномоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с мо-
мента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных при-
боров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздуш-
ный зазор — 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства,
непокрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4.ТЕХНИЧЕСКОЕОПИСАНИЕ
Акустическая система 2.1 (АС) MS-85 предназначена для воспроизведения музыки и озву-
чивания игр, фильмов и проч. АС оснащена встроенным в сабвуфер усилителем мощно-
сти и встроенными в колонки акустическими кабелями, благодаря чему она может быть
подключена практически к любым источникам аудиосигнала (мобильному устройству, ПК,
ноутбуку и т. п.) без использования дополнительного усилителя мощности.
Особенности
• Акустическая система совместима с PC, Media-проигрывателями, мобильными устройства-
ми и другими источниками звука.
• Регулировка уровня общей громкости и уровня низких частот.
• Материал корпуса сабвуфера ― дерево (MDF).

RUS
8
Мультимедийная
акустическая система 2.1
Панельуправлениясабвуфера
a VOLUME: выключатель питания ирегуля-
тор уровня общей громкости.
b Индикатор питания.
c BASS: регулятор уровня НЧ.
d OUTPUT: разъем для подключения колонок.
e Шнур питания/сигнальный кабель.
5.ПОДГОТОВКАИПОРЯДОКРАБОТЫ
РасположениеАС
• Располагайте колонки относительно слуша-
теля симметрично на расстоянии не менее
одного метра.
Сабвуфер излучает ненаправленный звук, по-
тому его можно расположить в любом удоб-
ном месте, в котором сабвуфер звучит наилуч-
шим образом.
• Возможно небольшое искажение изобра-
жения у сверхчувствительных мониторов и
телевизоров, поэтому устанавливайте АС как
можно дальше от этих устройств.
ПодключениеиуправлениеАС
Акустическую систему MS-85 можно подключить практически к любым источникам ауди-
о-сигнала: мобильному устройству, ПК, ноутбуку и т. п. (см. схему подключения на рис. 2).
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встро-
енные в сателлиты акустические кабели к разъему OUTPUT d сабвуфера (см. рис. 2).
Рис. 1. Панель управления сабвуфера
Рис. 2. Схема подключения
Акустический
кабель
Акустический
кабель
Мобильное
устройство
Компьютер Правая
колонка
Левая
колонка
Разъем
USB
Розетка
Кабеля
питания
Сигнальный
кабель
c
a
d
e
b

RUS
9
MS-85
Руководство по эксплуатации
• Подсоедините встроенный в сабвуфер сигнальный кабель e к порту LINE OUT звуковой
карты ПК или к аудиовыходу (OUTPUT) мобильного устройства.
• Поставьте на минимум регулятор громкости VOLUME a на сабвуфере, после чего под-
ключите сабвуфер к USB-порту ПК или USB-зарядному устройству (не входит в комплект)
спомощью встроенного кабеля питания e.
• Включите питание сабвуфера выключателем a, загорится индикатор b. Затем вклю-
чите источник звука и отрегулируйте уровень общей громкости сабвуфера регулятором
VOLUME a, а уровень низких частот ― регулятором BASS c.
6.УСТРАНЕНИЕНЕИСПРАВНОCТЕЙ
Неисправность Причина Способ устранения
АС не включается. Не подключена к сети. Проверьте правильность
подключения.
Не включен сетевой выключатель. Включите выключатель.
Нет звука. Регулятор громкости установлен
в положение наименьшей
громкости.
Подстройте регулятор
громкости.
Неправильно подключен источник
аудиосигнала.
Подключите источники
сигнала правильно.
В колонках АС
слишком тихий
звук.
Регулятор громкости установлен
в положение наименьшей
громкости.
Подстройте регулятор
громкости.
Искажение звука. Большая амплитуда входного
сигнала.
Регуляторами громкости
на источниках сигнала и АС
уменьшите величину входного
сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь запрофес-
сиональной консультацией в ближайший сервисцентр. Не ремонтируйте изделие само-
стоятельно.

RUS
10
Мультимедийная
акустическая система 2.1
7.ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
Характеристики и единицы измерения Значение
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
10 (5 + 2 × 2.5)
5
2 × 2,5
Диапазон частот, Гц 50–20 000
Диаметр динамиков, мм
сабвуфера
сателлитов
Ø 100
Ø 45
Напряжение питания, В USB ⎓5 V
Номинальный ток потребления, А 0,11
Dimensions, mm:
subwoofer
satellites (one speаker)
158 × 207 × 183
76 × 150 × 115
Weight, kg 1,55
Примечания. Технические характеристики, приведенные в таблице, справочные инемо-
гут служить основанием для претензий. Продукция ТМ SVEN постоянно совершенству-
ется. По этой причине технические характеристики и комплектность могут быть из-
менены без предварительного уведомления.
