Sven SPS-609 User manual

www.sven.fi
SPS-607
SPS-609
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная
акустическая система 2.0

RUS
1
Руководство
по эксплуатации SPS-607/SPS-609
СОДЕРЖАНИЕ
RUS ....................................................................................................
1. ОПИСАНИЕ .....................................................................................
2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................
3. КОМПЛЕКТАЦИЯ .............................................................................
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ ..............................................
5. РАСПОЛОЖЕНИЕ АС .............................................................................
6. ПЕРЕДНЯЯ ПАНЕЛЬ АКТИВНОЙ КОЛОНКИ ...............................................
7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ ......................................................
8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ ....................................................
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................................
UKR ...................................................................................................
ENG ..................................................................................................
Техническая поддержка размещена на сайте www.sven.fi
Здесь же Вы сможете найти обновленную версию данного руководства.
Благодарим Вас за покупку акустической системы ТМ SVEN!
Перед эксплуатацией устройства внимательно ознакомьтесь снастоящим руководством и
сохраните его на весь период использования.
АВТОРСКОЕ ПРАВО
© 2011. SVEN Company Ltd. Версия 1.0 (V 1.0).
Данное руководство исодержащаяся внем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор ииздатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся вданном руководстве.
РАСПАКОВКА
Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-
либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по-
вреждено при транспортировке, обратитесь вфирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь кпродавцу.
ВНИМАНИЕ!
Не включайте изделие сразу же после внесения его впомещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать вусловиях
температуры помещения не менее 4-хчасов.
1
2
2
2
3
3
3
4
5
5
6
13

RUS
2
Мультимедийная
акустическая система 2.0
1. ОПИСАНИЕ
Акустические системы (АС) SPS-607/SPS-609 предназначены для воспроизведения музыки
иозвучивания игр, фильмов ипроч. АС могут быть подключены практически клюбым источ-
никам аудиосигнала без использования дополнительного усилителя мощности. Одна колон-
ка является активной (внее встроен усилитель мощности ина ней расположены органы уп-
равления), другая – пассивной. Пассивная подключается кактивной при помощи встроен-
ного акустического кабеля. Сигнальный кабель икабель питания встроены вактивную
колонку.
2. МЕРЫ БЕЗОПАСНОСТИ
•Во избежание поражения электрическим током, не вскрывайте АС ине производите
ремонт самостоятельно.
•Не допускайте замыканий проводов (втом числе и«заземленных») колонок АС между со-
бой, на корпус усилителя ина землю, т. к. это выводит из строя выходные каскады усилителя.
•Оберегайте АС от попадания вотверстия посторонних предметов. Следите, чтобы иголки,
шпильки, монеты, насекомые ипроч. не попали вовнутрь.
•Оберегайте АС от повышенной влажности, попадания воды ипыли. Не устанавливайте в
помещениях сповышенной влажностью изапыленностью. Не ставьте сосуды сцветами и
другие предметы.
•Оберегайте АС от нагрева: не устанавливайте ее рядом снагревательными приборами ине
подвергайте воздействию прямых солнечных лучей.
•Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут
повредить окрашенную поверхность АС. Для чистки АС используйте мягкую сухую ткань.
•Если АС не работает, сразу отключите кабель иобратитесь вмагазин, где Вы ее приобрели.
3. КОМПЛЕКТАЦИЯ
•Активная колонка – 1 шт.
•Пассивная колонка – 1 шт.
•Руководство по эксплуатации – 1 шт.
•Гарантийный талон – 1 шт.
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать
поражение электрическим током.

RUS
3
Руководство
по эксплуатации SPS-607/SPS-609
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ
•Простой иэлегантный дизайн
•Встроенный трансформаторный источник питания
•Регулировка уровня общей громкости итембра
•Ручки управления на передней панели активной колонки
•Светодиодный индикатор питания
•Увеличенный ход катушки динамиков позволяет воспроизводить звук практически
без искажения
•Магнитное экранирование
•Материал корпуса колонок — дерево (MDF)
5. РАСПОЛОЖЕНИЕ АС
•Располагайте колонки относительно слушателя симметрично на расстоянии не менее
одного метра.
•АС имеет фазоинвертор, выходящий на заднюю стенку, поэтому устанавливайте систему
на расстоянии 20–30 см от стенки или другого препятствия.
•Возможно небольшое искажение изображения усверхчувствительных мониторов ителеви-
зоров, устанавливайте АС подальше от телевизора.
6. ПЕРЕДНЯЯ ПАНЕЛЬ АКТИВНОЙ КОЛОНКИ
aСветодиодный индикатор питания
bTONE: регулятор тембра
cVOLUME: регулятор общей громкости
dPOWER: выключатель питания
Рис. 1. Вид спереди
abcd

7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ
Акустические системы SPS-607/SPS-609 можно подключить практически клюбым источни-
кам аудиосигнала: CD/DVD, звуковой карте ПК ит. п. (см. схему подключения ниже).
• Перед подключением кисточнику звука убедитесь, что АС отключена от сети.
• Соедините спомощью встроенного впассивную колонку акустического кабеля колонки
между собой (см. схему подключения выше).
• Вставьте мини-джек встроенного вактивную колонку сигнального кабеля ввыходной
разъем звуковой карты компьютера, DVD/CD-проигрывателей, MP3-плеера ит. п.
• Вставьте вилку встроенного вактивную колонку шнура питания всетевую розетку, как по-
казано на схеме выше.
• Включите питание устройства выключателем d, загорится индикатор питания aна лице-
вой панели активной колонки. Затем включите источник аудиосигнала.
• Установите уровень громкости итембра поворотом соответственно регуляторов cиbпо
часовой стрелке. При повороте регуляторов по часовой стрелке уровень громкости итем-
бра соответственно увеличивается, при повороте против часовой стрелки – уменьшается.
Примечания:
• По завершении использования АС не забудьте выключить устройство из розетки.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуко-
вой карты Line-Out.
Рис. 2. Схема подключения
Сиг-
нальный
кабель
Акустический
кабель
Компьютер
DVD
CD MP3-плеер
Шнур питания
RUS
4
Мультимедийная
акустическая система 2.0

Выходная мощность (RMS), Вт
Диапазон частот, Гц
Диаметр динамиков, мм
Напряжение питания, В/Гц
Размеры (одной колонки) (ШхВхГ), мм
Масса, кг
2 х4
80 – 18 000
Ø 76
~220/50
117 х207 х105
1,9
2 х5
70 – 18 000
Ø 76
~220/50
115 х225 х155
2,25
SPS-607 SPS-609
Значение Значение
Модели
Параметры, единицы измерения
8. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука.
Вколонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена ксети.
Не включен сетевой выключатель.
Регулятор громкости установлен в
положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен в
положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала иАС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, об-
ратитесь за профессиональной консультацией вближайший кВам сервисный центр. Никогда
не пытайтесь ремонтировать изделие самостоятельно.
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
•Технические характеристики, приведенные втаблице, справочные ине могут слу-
жить основанием для претензий.
•Продукция торговой марки SVEN постоянно совершенствуется. По этой причине тех-
нические характеристики могут быть изменены без предварительного уведомления.
RUS
5
Руководство
по эксплуатации SPS-607/SPS-609

www.sven.fi
SPS-607
SPS-609
КЕРІВНИЦТВО
ЗЕКСПЛУАТАЦІЇ
Мультимедійна
акустична система 2.0

UKR
7
Керівництво
зексплуатації SPS-607/SPS-609
Технічна підтримка розміщена на сайтi www.sven.fi
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
Перед експлуатацією пристрою уважно ознайомтеся зцим керівництвом ізбережіть його на
увесь період користування.
АВТОРСЬКЕ ПРАВО
© 2011. SVEN Company Ltd. Версiя1.0 (V 1.0).
Це керівництво та інформація, що міститься вньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки євласністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього керівництва надана на умовах «як є». Автор івидавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься уцьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться уфірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу жзверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його вприміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати вумовах температури приміщення не
менше 4-хгодин.
ЗМІСТ
RUS .........................................................................................................
UKR ........................................................................................................
1. ОПИС ...............................................................................................
2. ЗАХОДИ БЕЗПЕКИ ..............................................................................
3. КОМПЛЕКТАЦІЯ ...................................................................................
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ ....................................................
5. РОЗТАШУВАННЯ АС .............................................................................
6. ПЕРЕДНЯ ПАНЕЛЬ АКТИВНОЇ КОЛОНКИ ...................................................
7. ПІДКЛЮЧЕНННЯ ТА ЕКСПЛУАТАЦІЯ ........................................................
8. УСУНЕННЯ НЕСПРАВНОСТЕЙ ................................................................
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .................................................................
ENG ................................................................................................
1
6
8
8
8
9
9
9
10
11
11
12

UKR
8
Мультимедійна
акустична система 2.0
1. ОПИС
Акустичні системи (АС) SPS-607/SPS-609 призначені для відтворення музики та озвучу-
вання ігор, фільмів тощо. АС можуть бути підключені практично до будь-яких джерел аудіо-
сигналу без використання додаткового підсилювача потужності. Одна колонка єактивною (у
неї вмонтовано підсилювач потужності іна ній розташовані органи управління), інша – па-
сивною. Пасивна підключається до активної за допомогою вмонтованого акустичного кабе-
лю. Сигнальний кабель та шнур живлення вмонтовані вактивну колонку.
2. ЗАХОДИ БЕЗПЕКИ
•Щоб уникнути ураження електричним струмом, не розбирайте АС іне здійснюйте ремонт
самостійно.
•Не допускайте замикання дротів (утому числі й«заземлених») колонок АС між собою, на
корпус підсилювача іна землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
•Оберігайте АС від потрапляння вотвори сторонніх предметів. Стежте, щоб голки, шпильки,
монети, комахи тощо не потрапили усередину.
•Оберігайте АС від підвищеної вологості, потрапляння води іпилу. Не встановлюйте впримі-
щеннях зпідвищеною вологістю ізапиленістю. Не ставте посуд зквітами та інші предмети.
•Оберігайте АС від нагрівання: не встановлюйте її поруч знагрівальними приладами іуни-
кайте дії прямих сонячних променів.
•Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть по-
шкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.
•Якщо АС не працює, відразу відключіть кабель ізверніться вмагазин, де Ви її придбали.
3. КОМПЛЕКТАЦІЯ
•Активна колонка — 1 шт.
•Пасивна колонка — 1 шт.
•Керівництво зексплуатації — 1 шт.
•Гарантійний талон — 1 шт.
Увага! Усередині корпусу на елементах без ізоляції євисока
напруга, що може викликати ураження електричним струмом.

UKR
9
Керівництво
зексплуатації SPS-607/SPS-609
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ
•Простий та елегантний дизайн
•Вмонтоване трансформаторне джерело живлення
•Регулювання рівня загальної гучності та тембру
•Ручки управління на передній панелі активної колонки
•Світлодіодний індикатор живлення
•Збільшений хід котушки динаміків дає змогу відтворювати звук практично без спотворення.
•Магнітне екранування
•Матеріал корпусу колонок – дерево (MDF)
5. РОЗТАШУВАННЯ АС
•Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
•АС має фазоінвертор на задній панелі, тому встановлюйте систему на відстані 20-30 см від
стіни або іншої перешкоди.
•Можливе невелике спотворення зображення унадчутливих моніторів ітелевізорів, тому
встановлюйте АС якомога далі від телевізора.
6. ПЕРЕДНЯ ПАНЕЛЬ АКТИВНОЇ КОЛОНКИ
aСвітлодіодний індикатор живлення
bTONE: регулятор тембру
cVOLUME: регулятор загальної гучності
dPOWER: вимикач живлення
Мал. 1. Вигляд спереду
abcd

UKR
10
Мультимедійна
акустична система 2.0
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Акустичні системи SPS-607/SPS-609 можна підключити практично до будь-яких джерел аудіо-
сигналу: DVD/CD, звукової карти ПК тощо (див. схему підключення нижче)
• Перед підключенням до джерела звуку переконайтеся, що АС відключена від мережі.
• Під’єднайте за допомогою вмонтованого впасивну колонку акустичного кабеля колонки
між собою (див. схему підключення вище).
• Вставте міні-джек вмонтованого вактивну колонку сигнального кабеля до вихідної розетки
звукової карти комп’ютера, DVD/CD-програвачів, MP3-плеєра тощо.
• Вставте вилку вмонтованого вактивну колонку шнура живлення вмережеву розетку, як по-
казано на схемі вище.
• Увімкніть живлення пристрою вимикачем d, загориться індикатор живлення aна перед-
ній панелі активної колонки. Потім увімкніть джерело аудіосигналу.
• Встановіть рівень гучності та тембра поворотом відповідно регуляторів cіbза годин-
никовою стрілкою. При повороті регулятора за годинниковою стрілкою рівень гучності збіль-
шується, при повороті проти годинникової стрілки – зменшується.
Примітки:
• Після закінчення використання АС не забудьте вимкнути пристрій зрозетки.
• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти
Line-Out.
Мал. 2. Схема підключення
Сиг-
нальний
кабель
DVD
CD MP3-плеєр
Акустичний
кабель
Комп’ютер
Шнур живлення

UKR
11
Керівництво
зексплуатації SPS-607/SPS-609
Несправність
АС не вмикається.
Немає звуку.
Уколонках АС
занадто тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено в
положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятор гучності встановлено в
положення найменшої гучності.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор гучності.
Підключіть правильно джерела
сигналу.
Підкрутіть регулятор гучності.
Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.
Вихідна потужність (RMS), Вт
Діапазон частот, Гц
Діаметр динаміків, мм
Напруга живлення, В/Гц
Розміри (однієї колонки) (ШхВхГ), мм
Вага, кг
2 х4
80 – 18 000
Ø 76
~220/50
117 х207 х105
1,9
2 х5
70 – 18 000
Ø 76
~220/50
115 х225 х155
2,25
SPS-607 SPS-609
Значення Значення
Моделі
Параметри, одиниці виміру
8. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Якщо жоден зі вказаних вище способів не дає змогу вирішити проблему, будь ласка, звер-
ніться за професійною консультацією до найближчого до Вас сервісного центру. Ніколи не
намагайтеся ремонтувати АС самостійно.
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені втаблиці, довідкові іне можуть служити підставою
для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. Зцієї причини тех-
нічні характеристики може бути змінено без попереднього повідомлення.

www.sven.fi
SPS-607
SPS-609
OPERATION
MANUAL
Multimedia Speaker System 2.0

ENG
13
SPS-607/SPS-609
Operation Manual
1
6
12
14
14
14
15
15
15
16
17
17
CONTENTS
RUS ..........................................................................................................
UKR .......................................................................................................
ENG ................................................................................................
1. DESCRIPTION .......................................................................................
2. SAFETY PRECAUTIONS ............................................................................
3. PACKAGE CONTENTS ..............................................................................
4. SPECIAL FEATURES .................................................................................
5. LOCATING .............................................................................................
6. ACTIVE SPEAKER FRONT SIDE .................................................................
7. INSTALLATION AND OPERATION GUIDE .......................................................
8. TROUBLE SHOOTING .............................................................................
9. TECHNICAL SPECIFICATION .....................................................................
Technical support is on www.sven.fi
Congratulations on your purchase of the Sven speaker system!
Please read this operation manual before using the unit and retain this operation manual in safe place
for future reference.
COPYRIGHT
© 2011. SVEN Company Ltd. Version 1.0 (V 1.0).
This manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this manual more exact, some discrepancies may occur. The
information of this manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damages which have arisen from the information,
contained in the given manual.
UNPACKING
Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damages; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
ATTENTION!
Do not switch on acoustic system immediately after you bring it in a room from environment with
negative temperature!
Unpacked acoustic system should be placed in conditions of room’s temperature at least 4 hours.

ENG
14
Multimedia Speaker System 2.0
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
1. DESCRIPTION
SPS-607/SPS-609 Multimedia Speaker Systems 2.0 (MSS) intended to play music and scoring of
games, movies etc. Due to built in amplifier multimedia speaker systems may be connected to any
sound source. One speaker is active (it has built-in power amplifier and control panel), while
another one is passive. Passive speaker is connected to active speaker via acoustic cable. Signal
cable and power cable are built-in into active speaker.
2. SAFETY PRECAUTIONS
•To avoid electric shock do not open MSS and do not perform repairs by yourself.
•Do not allow circuit of wires (including grounded ones) between speakers, power amplifier or
ground, for it causes damage of power amplifier output stage.
•Do not put foreign objects inside the holes of MSS. Make sure that needles, hair pins, coins,
insects etc. do not get inside.
•Protect MSS from high humidity, water and dust. Do not locate it in areas with high level of
humidity and dust.
•Protect MSS from heating: do not locate it near a heat source or expose to direct sunlight.
•Do not use gasoline, alcohol or other solvents when cleaning, since they may damage stained
surface of MSS. Clean it with dry soft cloth only.
•If MSS does not operate, unplug it and refer to service personnel.
3. PACKAGE CONTENTS
• Active speaker — 1 pc
• Passive speaker — 1 pc
• Operation manual — 1 pc
• Warranty card — 1 pc

ENG
15
SPS-607/SPS-609
Operation Manual
4. SPECIAL FEATURES
•Simple and elegant design
•Built-in transformer power supply
•Timbre and volume control knobs
•Control knobs on the front side of active speaker
•Power LED
•Due to increased speaker driver coil, MSS reproduce sound virtually without distortion
•Magnetic shielding
•MDF case of speakers
5. LOCATING
•Place speakers symmetrically to the listener at the distance not less than one meter.
•Since speaker system has a phase inverter on the rear panel, place speaker system at the
distance of 20-30 cm from a wall or other obstacle.
•Place speaker system far away from TV sets, as insignificant image distortion in supersensitive
monitors and TV sets is possible.
6. ACTIVE SPEAKER FRONT SIDE
aPower LED
bTONE: timbre control knob
cVOLUME: volume control knob
dPOWER: power switch
Fig. 1. Front view
abcd

7. INSTALLATION AND OPERATION GUIDE
SPS-607/SPS-609 Multimedia Speaker Systems can be connected to virtually any audio source
(see connection diagram below).
• Before connecting, make sure that the MSS is unplugged.
• Then connect the built-in passive speaker acoustic cable to the another one (see connection
diagram above).
• Insert the built-in active speaker mini-jack in the output signal cable plug computer sound card,
DVD/CD-player, MP3-player etc.
• Plug the built-in active speakers power cord into an outlet, as shown above.
• Press power button POWER don the front panel of active speaker. Power LED awill switch on
on the front panel of active speaker. Then turn on your audio source.
• Set the volume and timbre by turning the knobs, respectively cand bin a clockwise direction.
By turning the knob clockwise volume and timbre level, respectively, increases, while by turning
counter-clockwise – is reduced.
Notes:
• If you are a long time do not use MSS, make sure the device is turned off, press Power
button and unplug the Power cord.
• Use the soundcard Line-Out port to improve sound quality.
Fig. 2. Connection diagram
DVD
CD
Signal
cable
Acoustic cable
COMPUTER
MP3 player
Power cord
ENG
16
Multimedia Speaker System 2.0

Problem
MSS does not turn
on.
No sound.
There is too quiet
sound of speakers.
Distortion of
sound.
Cause
MSS is not connected to the mains outlet.
Power switch is off.
Volume level is set at minimum value.
Improperly connected audio source.
Volume level is set at minimum value.
Large amplitude of the input signal.
Solution
Check the connection.
Turn on the switch.
Adjust volume control knob.
Connect audio sources
correctly.
Adjust volume control knob.
Turn down audio source volume
and MSS volume.
Output power(RMS), W
Frequency range, Hz
Speaker diameter, mm
Power supply, V/Hz
Dimensions (one satellite) (W хH хD), mm
Weight, kg
2 х4
80 – 18 000
Ø 76
~220/50
117 х207 х105
1.9
2 х5
70 – 18 000
Ø 76
~220/50
115 х225 х155
2.25
SPS-607 SPS-609
Value Value
Мodels
Parameter, measurement unit
8. TROUBLE SHOOTING
If none of the above mentioned solutions removes the problem, please refer to nearest authorized
service center for consultation by qualified specialist. Never try to repair the device on your own.
9. TECHNICAL SPECIFICATION
Notes:
• Technical specification given in this table is supplemental information and can not give
occasion to claims.
• Technical specification is subject to change without notice due to improvement of SVEN
production.
ENG
17
SPS-607/SPS-609
Operation Manual

Модели: SPS-607/SPS-609
Импортер вРоссии: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация вРоссии: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите в
гарантийном талоне или на сайте www.sven.fi
Гарантийный срок: 12 мес.
Срок службы: 5 лет.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано вКитае.
Моделі:
SPS-607/SPS-609
Постачальник/імпортер вУкраїні: ТОВ «СВЕН Центр».
Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31.
Призначення, споживчі властивості та відомості
про безпеку товару див. укерівництві зексплуатації.
Умови гарантійного обслуговування дивіться в
гарантійному талоні або на сайті www.sven.fi
Гарантійний термін: 12 міс.
Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить.
Зберігати всухому місці.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено вКитаї.
Produced under the control of Oy Sven Scandinavia Ltd.
15, Kotolahdentie, KOTKA, Finland, 48310.
Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

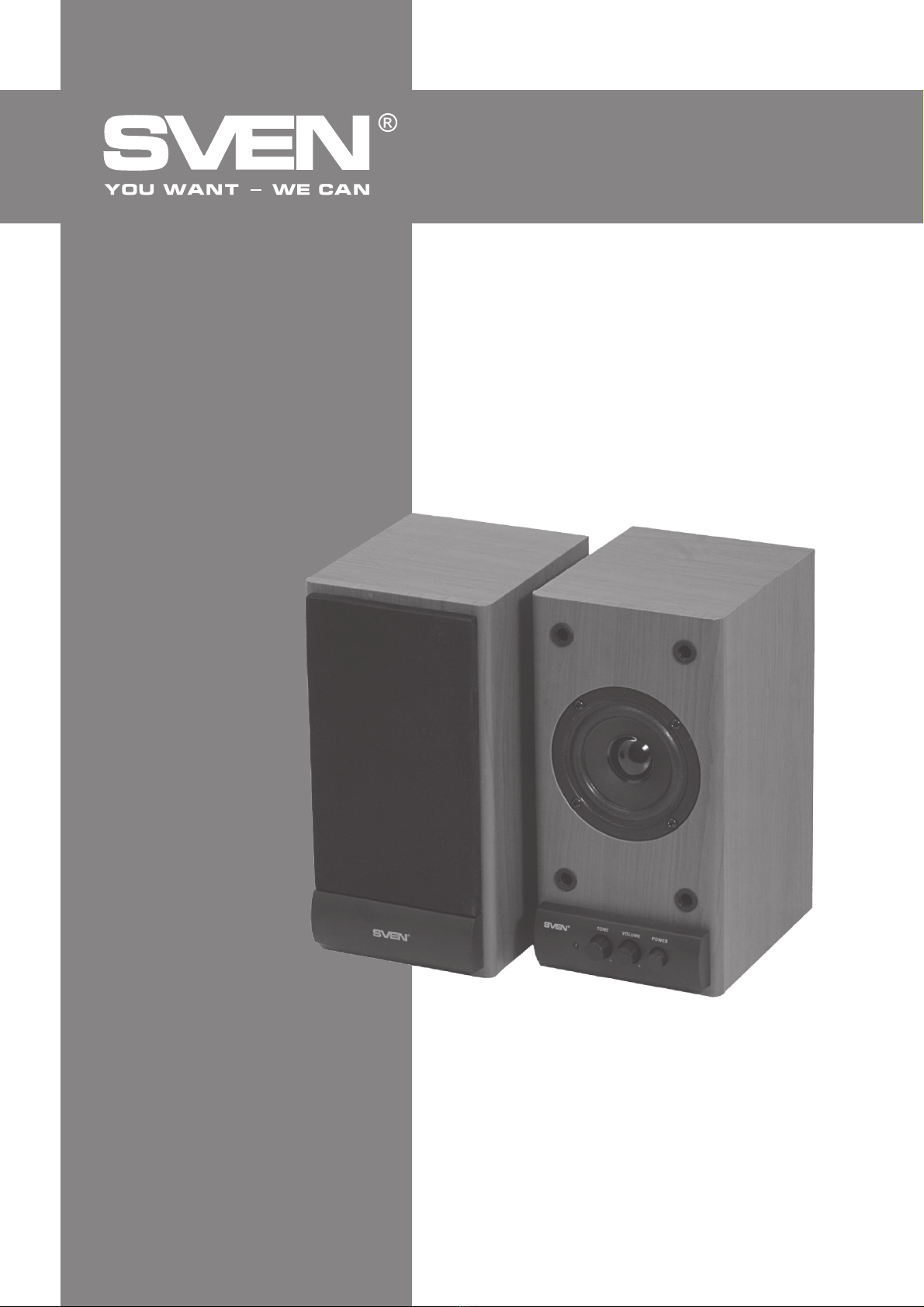

SPS-607
SPS-609
Мультимедийная
акустическая система 2.0
