Tacx i-Magic Installation guide

ASSEMBLING INSTRUCTIONS
The Tacx i-Magic trainer is a trainings device that
in combination with the bicycle is used to improve the
physical condition. Before using the Tacx i-Magic, first
read the online manual that can be found on the instal-
lation CD and follow the assembly instructions. Use the
trainer exclusively for purposes mentioned in the manual.
If the i-Magic is used for purposes other than those
mentioned in the manual, a save use of the device can
not be guaranteed.
Assembling the trainer
The i-Magic' CycleForce frame is suitable for use with
racing, hybrid and mountain bikes with a wheel diameter
of 610 tm 720 mm. The following steps show how to
assemble and adjust the trainer.

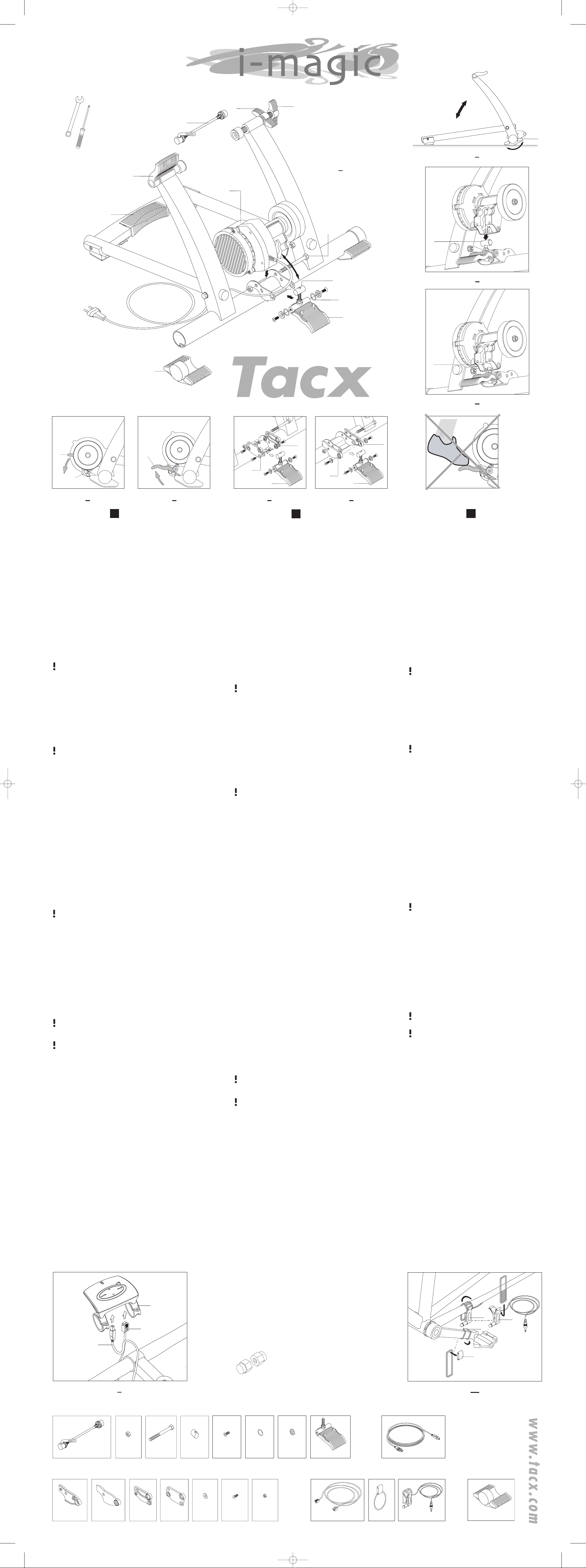

1 Unfold the trainer frame and set it on a flat surface.
Squeeze handle Ein fully to fold the frame in or out (fig.1).
2 Slide feet Ainto the frame tube (fig.1).
Care: Turn the feet into their correct positions before
fully pushing them into the frame tube (fig.2).
3 Assemble 2 rubber rings Gand part Kto handle H. Then
assemble the complete handle to the frame (fig.1).
4 Shove electro brake Iinto part Kof the handle (fig.3 & 4).
5 Assemble the brake and turn bolt Juntil the mag
unit is firmly tightened but it should still be able to move.
6 Replace the quick-release skewer on the rear wheel with
the skewer Xsupplied by Tacx. This assures ideal clamp
fitting and stability. Place the bike in the trainer and adjust
the wing bolt Lof the trainer, so that the speed tension
clamp Mwill close without forcing.
Forcing could cause damage!
7 Fix wing bolt Lby tightening wing nut N.
8 With handle Hthe roll of the brake unit can be moved to
and from the tire of the bike (fig.5 and 6). When handle H
has been folded, knob Ocan be used to regulate the
pressure of the roll against the tire. Make sure the roll is
firmly placed against the tire so that slipping of the tire is
not possible.
Alteration in mounting of bicycle with different
wheel diameter
Before assembling the complete handle to the frame, see
nr. 5 of the instructions, you need to place the heightening
or extension pieces.
- Wheel diameter 610 - 640 mm: assemble heightening
piece Wwith 4 bolts, nuts and rings (fig.7).
- Wheel diameter 690 - 720 mm: assemble extension piece
Z(fig.8).
Connecting the i-Magic USB Interface
After placing the bike in the trainer, you can connect the
i-Magic USB Interface and the adapter as follows:
1 Assemble the i-Magic USB Interface using the two rubber
clamps Pon the handlebars (fig.9).
Make sure that the USB cable, connecting the interface
with the computer, is channelled between the interface
and handlebars (fig.9). This is to prevent the cable from
vibrating out of the interface during cycling. Do not con-
nect the USB cable on the PC until the Fortius software
installation program asks for it.
2 Place the small magnet in front of the cadence Qon the
inside of the left crankshaft (fig.10).
3 Assemble the cadence sensor Ron the bottom of the
left-hand rear chain-stay. Make sure the sensor is level
with the magnet, with a distance of approximately 3 mm
between the magnet and the sensor.
4 Connect cadence sensor Rwith electromagnetic brake I
(fig.1 & 10).
5 Then connect with cable Tthe i-Magic USB Interface
with the electromagnetic brake I(fig.1 & 9)
6 Place the plug in the power point.
Make sure that the cables run freely from the back
wheel and pedal so they can not be hit during cycling.
Perspiration and humidity could damage the printer
plate in the computer and adapter. Do not use the
i-Magic in humid spaces. This will prevent unneces-
sary damage. Incorrect use and/or improper mainte-
nace will invalidate the warranty.
Attention!
- While in use, the wheel of your bike and the flywheel of
the brake system will be spinning at high speed. For this
reason keep children safely away from the i-Magic.
- The electromagnetic brake and the adapter can never get
overheated during high performance. However, the
housing can become pretty hot in case of long and intensive
use. After use, always allow the motor and adapter to
cool down before touching these.
- Fold the unit with handle Hafter usage and allow the
unit to cool off before touching it (fig. 5 & 6).
- Never brake abruptly while using the i-Magic. When the
brakes are applied to the rear wheel, the flywheel keeps
on turning. This results in unnecessary wear and tear to
the rear tyre and the rubber roller.
- Before using the i-Magic, after unfolding the trainer,
check to see that grip Ehas fully returned to its original
position. This will prevent damage to the frame.
- Make sure that the electromagnetic brake and adapter
can not fall or struck during assembly and use. This could
result in irreparable damage.
- Never open the unit of the i-Magic.
- Make sure that the tyre is well inflated (at least six bar).
- ATB tyres should preferably have completely or partially
smooth profiles. Rough profiles can cause noise and tyre
slippage.
- Regularly check to see whether the bolts and nuts of
the trainer are tight.
- Always place the trainer with the bike on a solid, flat
surface.
MONTAGEANLEITUNG
Der Tacx i-Magic ist ein Trainingsgerät, das in Verbindung
mit einem Fahrrad zur Steigerung der körperlichen
Leistungsfähigkeit eingesetzt wird. Bevor Sie den Tacx
i-Magic das erste Mal benützen, lesen Sie sich die Online-
Gebrauchsanleitung aufmerksam durch. Sie finden die
Anleitung auf der Installations-CD. Bitte verwenden
Sie den Trainer ausschließlich für die in der Anleitung
beschriebenen Zwecke. Dadurch wird Ihnen Sicherheit
im Umgang mit diesem Gerät garantiert.
Montage des Trainers
Der i-Magic CycleForce-Trainer eignet sich standard-
mäßig für Rennräder, Trekking-Räder und Mountainbikes
mit einem Laufraddurchmesser zwischen 610 und 720 mm.
Der Trainer muss nur einmal aufgebaut und eingestellt zu
werden; hierzu gehen Sie folgendermaßen vor:
1 Den ausgeklappten Trainerrahmen auf einen festen und
ebenen Untergrund stellen. Der Rahmen lässt sich ein-
bzw. ausklappen: Drücken Sie dazu Handgriff Efest
zusammen (Abb.1).
2 Die Füße Ain die Rohrenden des Rahmens schieben (Abb.1).
Bitte beachten Sie: Bevor Sie die Füße komplett in die
Rohrenden des Rahmen schieben, müssen diese in die
richtige Position gebracht werden (Abb.2).
3 Befestigen Sie die zwei Gummiringe Gund den Bolzen K
an dem Hebel H. Der so vorbereitete Hebel Hläßt sich
nun am Rahmen des Heimtrainers anbringen (Abb.1).
4 Schieben Sie nun die Wirbelstrombremse Iüber den
Bolzen Kdes Hebels (Abb.3 & 4).
5 Montieren Sie die Bremse und drehen Sie die Schraube J
so fest, daß sich die Bremse noch justieren lässt.
6 Tauschen Sie den Schnellspanner Ihres Hinterrades gegen
die mitgelieferte Tacx- Befestigung Xaus. Hierdurch wird
eine optimale Klemmkraft und Stabilität gewährleistet.
Setzen Sie das Fahrrad in den Trainer und stellen Sie die
Flügelschraube Lso ein, daß sich der Schnellspanner M
ohne Kraftaufwand schließen lässt.
Wenden Sie keine Gewalt an, Sie könnten Schäden
verursachen!
7 Sichern Sie die Flügelschraube Ldurch Festdrehen der
Flügelmutter N.
8 Mit dem Hebel Hlässt sich die Rolle der Bremse gegen
den Reifen des Fahrrades klappen (Abb.5 & 6). Ist der
Hebel Hzugeklappt, kann man nun über den Knauf Rden
Druck der Rolle auf den Reifen des Hinterrades einstellen.
Achten Sie darauf, daß die Rolle straff gegen den Reifen
drückt, um ein Durchrutschen des Reifens während des
Trainings zu vermeiden.
Montageanpassung für Fahrräder mit einem
anderen Laufrad-Durchmesser
Bevor die komplette Hebeleinheit an den Rahmen montiert
wird (siehe Punkt 5), müssen die Kunststoff-Verlängerungs-
Platten befestigt werden.
- Raddurchmesser 610-640 mm: befestigen Sie die Platten
Wmit 4 Schrauben, Muttern und Ringen. (Abb.7).
- Raddurchmesser 690-720 mm: befestigen Sie die Platten
Z(Abb.8).
Anschließen i-Magic USB Interface
Nachdem Sie Ihr Fahrrad in den Heimtrainer eingespannt
haben, schließen Sie den i-Magic Interface und den
Adapter für die Wirbelstrombremse wie folgt an:
1 Befestigen Sie den i-Magic USB Interface mit Hilfe der
beiden Gummiklemmbänder Pam Lenker (Abb.9).
Bitte beachten Sie, dass das USB-Kabel Y, das den
Computer mit dem Interface verbindet, zwischen dem
Interface und dem Lenker verlegt wird (Abb.9). Dadurch
vermeiden Sie, dass sich das Kabel während des
Radfahrens durch Vibrationen aus dem Interface löst.
Schließen Sie das USB-Kabel erst dann an Ihren PC an,
wenn Sie das Fortius-Installationsprogramm dazu
auffordert.
2 Befestigen Sie den kleinen Trittfrequenzmagneten Qan
der Innenseite der linken Tretkurbel (Abb.10).
3 Befestigen Sie den Magnetsensor Rfür die Trittfrequenz-
messung an der Unterseite des linken Hinterbaus, und
zwar so, dass sich der Sensor in Höhe des Magneten
befindet und dabei von diesem ungefähr 3 mm entfernt ist.
4 Schließen Sie nun den Trittfrequenzsensor Ran den
Wirbelstrombremse Ian (Abb.1 & 10).
5 Stecken Sie jetzt den Kabel Tin der i-Magic Interface und
der Bremse I(Abb.3 & 9).
6 Stecken Die den Netzstecker in eine Steckdose.
Bitte beachten Sie, dass die Kabel so verlegt werden,
dass sie während des Radfahrens nicht vom Hinterrad
oder den Pedalen berührt werden.
Schweiß und Kondenswasser können die Leiterplatte im
Interface und im Adapter angreifen. Benutzen Sie den
i-Magic nicht in feuchter Umgebung, dadurch vermeiden
Sie unnötige Beschädigungen. Bei unsachgemäßem
Gebrauch und/oder falscher Pflege erlischt der
Garantieanspruch.
Bitte beachten Sie!
- Das Rad dreht sich während des Radfahrens sehr schnell.
Achten Sie deshalb darauf, dass Kinder einen ausreichen
den Sicherheitsabstand einhalten.
- Das Gerät kann auch bei extremer Belastung nicht über-
hitzt werden. Bei ständigem, intensiven Gebrauch kann
das Gehäuse der Bremse heiß werden. Berühren Sie es
nicht kurz nach Gebrauch.
- Klappen Sie die Wirbelstrombremse mit dem Hebel H
nach Gebrauch vom Reifen weg und lassen Sie das
Schwungrad abkuhlen. (Abb. 5 & 6).
- Bremsen Sie beim Fahren auf dem Trainer nie abrupt ab.
Das Rad dreht sich dabei weiter, der Hinterreifen rutscht
durch und würde dadurch unnötig verschleißen.
- Prüfen Sie, bevor Sie den i-Magic benutzen, ob der
Handgriff Enach dem Aufklappen des Trainers vollständig
zurückgefedert ist. Hiermit wird eine Beschädigung des
Rahmens verhindert.
- Sorgen Sie dafür, dass die Bremse bei der Montage nicht
auf das Schwungrad fällt. Dadurch könnte in der Achse
eine Unwucht entstehen, die Schwingungen verursacht.
- Achten Sie darauf, daß der Reifen stark aufgepumpt ist
(mindestens 6 bar).
- Beim MTB empfehlen wir einen ganz -oder fast ganz-
glatten Reifen, denn Reifen mit Profil machen zu viel Lärm
und sie neigen eher dazu durch zu rutschen.
- Kontrollieren Sie regelmäßig, ob alle Schrauben und
Muttern des Trainers noch gut fest sitzen.
MONTAGE INSTRUCTIES
De Tacx i-Magic is een trainingsapparaat dat in combinatie
met een fiets en een PC gebruikt wordt voor het verbe-
teren van de lichamelijke conditie. Lees voordat je de Tacx
i-Magic gaat gebruiken eerst de online handleiding die te
vinden is op de installatie CD. Gebruik de trainer uitsluitend
voor de in de handleiding beschreven doeleinden
om veiligheid te garanderen.
Montage Trainer
Het CycleForce frame van de i-Magic is geschikt voor
race- en hybride fietsen en mountainbikes met wieldia-
meter 610 t/m 720 mm. Het monteren en afstellen van
de trainer is éénmalig en gaat als volgt:
1 Plaats uitgeklapte trainerframe op een stevige en vlakke
ondergrond. Het frame is in- en uit klapbaar door greep
Evolledig in te knijpen (fig.1).
2 Schuif voeten Aom de buis van het frame. (fig.1).
Let op! Draai, voordat de voeten geheel in de buis van
het frame gedrukt worden, deze in de juiste positie (fig.2).
3 Monteer 2 rubber ringen Gen afstelbus Kaan hendel H
en monteer de complete hendel aan het frame (fig.1).
4 Schuif elektrorem Iom afstelbus Kvan de hendel (fig.3 & 4).
5 Bevestig elektrorem met bout Jen draai deze zodanig
vast dat de rem nog kan bewegen.
6 Vervang de blockage van het achterwiel van de fiets door
de meegeleverde Tacx blockage X. Dit garandeert
optimale klempassing en stabiliteit. Plaats vervolgens de
fiets in de trainer en stel vleugelbout Lvan de trainer zo
af dat snelspanklem Mzonder al te veel kracht gesloten
kan worden.
Forceren kan beschadigingen veroorzaken!
7 Fixeer vleugelbout Ldoor vleugelmoer Nnaar binnen toe
vast te draaien.
8 Met hendel Hkan de motorrem in- en uitgeklapt worden
tegen de band van de fiets (fig.5 en 6). Wanneer hendel H
is ingeklapt kan met afstelknop Ode druk van de rol
tegen de band worden afgesteld. Let er op dat de rol
stevig tegen de fietsband wordt gedrukt zodat slippen
tijdens het fietsen niet mogelijk is.
Wijziging montage voor fietsen met afwijkende
wieldiameter
Voordat de complete hendel aan het frame gemonteerd
wordt, zie punt 5 van de instructies, dienen verhoog- of
verlengstrips bevestigd te worden.
- Wieldiameter 610 - 640 mm: bevestig verhoogstrips W
met 4 bouten, moeren en ringen.(fig.7)
- Wieldiameter 690 - 720 mm: bevestig verlengstrips Z(fig.8)
Aansluiten i-Magic interface
Sluit na het plaatsen van je fiets in de trainer de i-Magic
interface en de adapter van de motorrem als volgt aan:
1 Monteer de i-Magic interface met behulp van de twee
rubberen klembandjes Pop het stuur van je fiets (fig 9).
Let op dat de USB kabel Y, die de interface met de com-
puter verbindt, tussen de interface en het stuur geleidt
wordt (fig.9). Dit om te voorkomen dat de kabel tijdens het
fietsen uit de interface lostrilt. Sluit de USB kabel nog
niet aan op de PC, maar doe dit wanneer het Fortius
software installatie programma hierom vraagt.
2 Plaats het magneetje voor de cadans Qaan de binnenkant
van de linker crank (fig.10).
3 Monteer de cadanssensor Raan de onderkant van de
linker liggende achtervorkschede. Zorg er voor dat de
sensor zich op hoogte van de magneet bevindt met een
afstand van ongeveer 3 mm tussen magneet en sensor.
4 Steek de kabel van sensor Rin de elektromagnetische
rem I(fig.1 & 10).
5 Verbindt vervolgens met kabel Tde i-Magic Interface
met de elektromagnetische rem I(fig.1 & 9).
6 Steek de stekker in het stopcontact.
Let op dat de kabels zodanig lopen dat deze tijdens het
fietsen niet kunnen worden geraakt door het achterwiel
en het pedaal.
Transpiratievocht en condens kunnen de printplaat in
de interface aantasten. Gebruik de interface niet in
vochtige ruimtes. Dit voorkomt beschadigingen. Bij
onjuist gebruik en/of onderhoud vervalt de garantie.
Let op!
- Tijdens het gebruik van de trainer, draait het achterwiel
van de fiets met een hoge snelheid. Houd daarom kinde-
ren op een veilige afstand van de trainer.
- Testen hebben uitgewezen dat de unit bij extreme
prestaties nooit oververhit kan raken. Wel kan bij langdu-
rig en intensief gebruik de omhulling van de elektromag-
netische rem behoorlijk warm worden. Laat de rem na
gebruik altijd even afkoelen voordat je deze aanraakt.
- Klap de elektromagnetische rem wanneer de trainer niet
gebruikt wordt met hendel Hlos van de fietsband (fig. 5
en 6).
- Rem nooit abrupt tijdens het trainen. Bij het remmen op
het achterwiel draait het vliegwiel door waardoor onno-
dige slijtage van de rol en de achterband wordt veroor-
zaakt.
- Controleer voordat de CycleForce gebruikt gaat worden,
of na het uitklappen van het frame, greep Evolledig is
teruggeveerd. Dit om beschadigingen aan het frame te
voorkomen.
- Zorg er voor dat de elektromagnetische rem tijdens het
monteren niet valt. Er zou onbalans kunnen ontstaan die
trillingen veroorzaakt.
- Open nooit de elektromagnetische rem om beschadigin-
gen te voorkomen.
- Zorg er voor dat de band goed hard is opgepompt
(minimaal 6 bar).
- ATB-banden met geheel of gedeeltelijk glad bandenpro-
fiel hebben de voorkeur. Een ruw profiel veroorzaakt
lawaai en slippen van de band.
- Controleer regelmatig of de bouten en moeren van de
trainer nog goed vast zitten.
- Plaats de trainer tijdens het fietsen altijd op een stevige
vlakke ondergrond.
A
E
M
X
L
N
I
K
G
H
J
NL
13 mm (2x)
1
DE GB
9
W
W
H
Z
Z
H
7 8
O
H
H
56
1
0.6641T
x
1
20
.
66
4
1
T
x
1
30
.
66
4
1T
x
1
40
.
66
4
1T
x
1
70
.0
6
2
1
T
x4
91.1641T
x4
3
0.
9
542T
x4
2
0
41T
x
1
11.8041T
x1
2
0
.
01
4
1T
x
1
60
.
0141T
x
1
reniarttikgnittiF0191T
teselb
a
C74
9
1T
tes
re
tp
a
datikg
n
it
tiF
6
6
4
1
T
1
0
.7
4
91T
x
1
3
0
61T
x1 x
1
4061T
1
0.
5
6
4
1T
x2
8
0
.5
6
41
T
x2
91
.
1641
T
x
2
2
2
.019
1T
x1
T1902.10 USB Cable
T1424
x
2
R
Q
Q
R
10
A
2
K
3
K
4
T1415 Axle nuts M10 x 1
T1416 Axle nuts 3/8 (Shimano Nexus)
For bicycles without drop-out hubs.
Accessories
T190025_Manual_iMagic#37B0F.qxd 08-08-2007 16:33 Page 1
T
Y
P

ISTRUZIONI PER IL MONTAGGIO
Il i-Magic ergotrainer della Tacx è un attrezzo per l'alle-
namento da utilizzare in associazione con una bicicletta,
per il miglioramento della propria forma fisica. Prima di
utilizzare il Tacx i-Magic, leggete il manuale di istruzioni
online, disponibile sul CD-Rom d'installazione, e seguite
le istruzioni per il montaggio. Utilizzate il i-Magic ergo-
trainer Tacx esclusivamente per gli scopi descritti nel
manuale per l'uso.
Montaggio del trainer
L'ergometro CycleForce i-Magic è adatto di serie a bici-
clette da corsa, ibride e mountain bike con ruota 610 -
720 mm di diametro. Il montaggio e la messa a punto del
trainer avvengono una volta sola e vanno eseguiti in
questo modo:
1 Collocare il telaio aperto della cyclette su una superficie
solida e in piano. Il telaio può essere ripiegato e aperto
premendo a fondo la maniglia E(fig.1).
2 Inserire i sostegni Anel tubo del telaio (fig.1).
Attenzione! Prima di spingere completamente i sostegni
nel tubo del telaio, ruotarli nella posizione corretta (fig.2).
3 Assemblare i due anelli di gomma Ge la parte Kall'unità
H. Quindi assemblare l'unità completa al telaio (fig.1).
4 Spingere Inella parte Kdell'unità (fig.3 & 4)
5 Assemblare l'unita e avvitare il dado Jfinchè l'unità mag -
netica non sia fissata saldamente mantenendo tuttavia la
possibilità di muoversi.
6 Sostituire il dispositivo di bloccaggio a sgancio rapido
della ruota posteriore con l'apposito bloccaggio Xfornito
dalla Tacx. Ciò garantisce alla morsa adattamento e
stabilità ottimali. Collocare la bicicletta sull'ergometro e
regolare la vite a farfalla Ldell'ergometro in modo che la
ganascia Msi possa chiudere senza troppo sforzo.
Forzarla può causare danni.
7 Fissare la vite a farfalla Lgirando il dado a farfalla Nfino al
suo arresto.
8 Con la leva Hè possibile avvicinare e allontanare il rullo
dell'unità magnetica dalla gomma. (fig.5 & 6). Dopo aver
chiuso la leva H, si può usare la manopola Rper regolare
la pressione del rullo contro la gomma. Assicuratevi che il
rullo si saldamente appoggiato alla gomma per evitare che
questa scivoli.
Differenze delle modalità di montaggio per biciclette
con un diverso diametro di ruota
Prima di procedere al montaggio del manubrio completo
sul telaio, operazione per cui rimandiamo al punto 5 delle
istruzioni, occorre fissare le fasce di rialzo e di prolunga.
- Diametro di ruota compreso nell'intervallo 610 - 640 mm:
fissare le fascette di rialzo Wcon 4 bulloni, dadi e anelli
(fig.7).
- Diametro di ruota compreso nell'intervallo 690 - 720 mm:
fissare le prolunghe Z(fig.8).
Installazione del i-Magic USB Interface
Una volta sistemata la bicicletta nel trainer, collegate il
i-Magic USB Interface e l'adattatore del freno del motore
nel modo seguente:
1 Montate il interface sul manubrio usando le due fascette
di gomma Pper il fissaggio (fig.9).
Assicuratevi che il cavo USB, che collega l'interfaccia al
computer, sia fatto passare tra l'interfaccia e il manubrio
(fig.9). Quest'accorgimento serve ad evitare che il cavo
sfugga dall'interfaccia durante la pedalata. Non collegate
ancora il cavo USB al PC: eseguire quest'operazione nel
momento in cui ciò è richiesto dal programma d'installa-
zione Fortius.
2 Posizionate il piccolo magnete Qdi fronte al sensore
della cadenza all'interno dell'asse della pedivella sinistra
(fig.10).
3 Montate il sensore magnetico di fronte al misuratore
della cadenza Rsulla parte inferiore del forcellino di
sinistra. Assicuratevi che il sensore sia allo stesso livello
del magnete, con una distanza di circa 3 mm fra il magnete
e il sensore
4 Collegate il sensore della cadenza Rall'adattatore S
(fig. 1 & 10).
5 Collegate poi il i-Magic USB Interface all'adattatore T,
con l'ausilio del cavo I(fig. 1 & 9).
6 Inserite la spina nel punto di alimentazione.
Abbiate cura che i cavi siano posizionati lungo un percorso
giusto, in modo da evitare, durante la pedalata, il loro
contatto accidentale con la ruota posteriore e con i pedali.
Il sudore e l'umidità possono danneggiare il interface.
Non usate il i-Magic in luoghi umidi. Questo aiuterà a
prevenire inutili danni. Un uso e/o una manutenzione
non appropriati invalideranno la garanzia.
Attenzione!
- Durante l'utilizzo dell'apparecchiatura, la ruota posteriore
della bicicletta girano ad alta velocità. Provvedete pertan-
to, durante l'utilizzo, a tenere i bambini a distanza di sicu-
rezza.
- Un uso prolungato e intensivo della i-Magic può provoca-
re un notevole riscaldamen to dell'unità. Avvolgere l'unità
con la leva Hdopo l'uso e lasciare che si raffreddi prima
di toccarla.
- Avvolgere l'unità con la leva Hdopo l'uso e lasciare che si
raffreddi prima di toccarla. (fig. 5 & 6).
- Mentre pedalate sul i-Magic non frenate mai
improvvisa mente. Frenando sulla ruota posteriore, il
volano continua il suo movimento, per cui si viene a
creare un inutile logorio del copertone posteriore e rullo
di gomma.
- Prima di usare la i-Magic, si consiglia di con rollare che
una volta aperto l'apparecchio la maniglia Esia posiziona
ta all indietro fino in fondo. Con ciò si evita o danni al telaio.
- Assicurarsi che l'unità I non venga appoggiata sul volano
durante l'assemblaggio. Ciò potrebbe provocare uno sbi
lanciamento dell'asse causando vibrazioni.
- i-Magic: non aprire mai l'unità. Esiste una buona possibili
tà che il cavo fuoriesca.
- Assicurarsi che la gomma sia gonfiata bene (almeno sei
atmosfere).
- Le MTB dovrebbero avere preferibilmente gomme con
profilo totalmente o parzialmente liscio. Un profilo ruvi
do può causare rumore e far scivolare la ruota.
INSTRUCCIONES DE MONTAJE
La bicicleta estática Tacx i-Magic es un aparato de entre-
namiento que se utiliza en combinación con una bicicleta
para mejorar la condición física. Antes de utilizar la bicicleta
Tacx i-Magic, lee y sigue las instrucciones que se encuen-
tran en el CD de instalación. Utiliza la bicicleta estática
Tacx Fortius exclusivamente para los fines descritos en el
manual. Si no se utiliza la bicicleta i-Magic para los fines
específicos como se describe en el manual, no se garantiza
su uso seguro.
Montaje del simulador
El simulador Cycleforce i-Magic se adapta tanto a las
bicicletas estándar de carretera como a las de montaña
o modelos híbridos dotados de ruedas de 610 - 720 mm.
El montaje y el ajuste del simulador se efectúan una sola
vez según las siguientes instrucciones:
1 Colocar el armazón abierto del trainer en una superficie
sólida y lisa. Se podrá abrir y cerrar el armazón apretando
hasta el fondo el manillar E(fig.1).
2 Introducir los pies Aen el tubo del armazón (fig.1).
¡Atención! Antes de introducir los pies completamente en
el tubo del armazón hay que girarlos para que estén en
la posición correcta. (fig.2).
3 Monta 2 arandelas de caucho Gy el manguito de ajuste
Ken la manivela H. A continación, monta la manivela
completa al cuadro (fig.1).
4 Introduce el freno de resistencia Ien el manguito Kde
ajuste de la manivela (fig.3 & 4).
5 Monta el freno de resistancia y gire la tuerca Jde manera
que el freno aún pueda moverse.
6 Sustituye el cierre rápido de la rueda trasera de tu bicicleta
por el cierre rápido Tacx Xque se incluye, para conseguir
una estabilidad y adaptación óptimas. Coloca la bicicleta
en el simulador y ajusta el tornillo Lde tal manera que
pueda accionarse la palanca de cierre Msin forzar.
¡Forzar la palanca puede ocasionar daños!
7 Fija el tornillo Lapretando la tuerca N.
8 Cubierta de la bicicleta. (fig.5 y 6). Cuando la manivela H
esté sobre la cubierta, el botón de ajuste Rpuede variar
la presión del rodillo sobre la rueda. El rodillo debe estar
bien presionado contra la cubierta de la rueda de manera
que no derrape al pedalear.
Montaje diferente para bicicletas con otro
diámetro de rueda
Antes de montar la manivela completa en el cuadro,
consulta el punto 5 de las instrucciones. Es neceario fijar
láminas de elevación o alargamiento.
- Diámetro 610 - 640 mm: fijar láminas de elevación Wcon
4 tornillos, tuercas y arandelas (fig.7).
- Diámetro 690 -720 mm: fijar láminas de alargamiento Z
(fig.8).
Conexión del Inerfaz USB de i-Magic
Una vez colocada la bicicleta en el simulador, conecta el
Inerfaz USB de i-Magic y el adaptador del freno de motor
de la siguiente manera:
1 Monta el Inerfaz USB de i-Magic mediante las dos abraz-
aderas de goma P(fig.9).
Procura que el cable USB, que conecta la interfaz con el
ordenador, pase entre la interfaz y el manillar (fig.9). De
esta manera, evitarás que el cable se suelte de la interfaz
durante el pedaleo. Conecta el cable USB en el ordenador
cuando el programa de instalación Fortius lo pida.
2 Coloca el pequeño imán de cadencia Qen la parte interna
de la biela izquierda (fig.10).
3 Fija el sensor de cadencia Ren la parte inferior de la vaina
trasera izquierda. El sensor debe situarse a la altura del
imán, dejando aproximadamente 3 mm de separación
entre el sensor y el imán.
4 Coloca el pequeno iman de cadencia Ren la parte interna
de la biele izquierda (fig.1 & 9).
5 Conecta el cable Tdel Inerfaz USB de i-Magic en el freno I
(fig.1 & 10).
6 Enchufa el cable en la toma de corriente.
Procura que, al pedalear, los cables no toquen la rueda
trasera ni el pedal.
La transpiración y la condensación pueden alterar la pan-
talla del Inerfaz USB. No utilices el i-Magic en lugares
húmedos. Un uso incorrecto o un mantenimiento inadecu-
ado podrían anular la garantía.
Atención!
- Durante el uso de la bicicleta, gira la rueda trasera de la
bicicleta rápidamente. Para la seguridad de los niños, éstos
deben estar alejados del aparato durante el entrenamiento.
- Cuando se hace un uso largo e intensivo del i-Magic, la
rueda volante se pueda calentar considerablemente. ¡No
toque pues la rueda volante! Suelte el freno de resistencia
con la manivela Hdespués de su uso y deje que la rueda
volante se enfríe.
- Suelte el freno de resistencia con la manivela Hdespués
de su uso y deje que la rueda volante se enfríe. (fig. 5 & 6).
- Evita frenar bruscamente durante una sesión de entrena-
miento en el i-Magic. Si accionas el freno trasero, el volan-
te magnético sigue rodando por inercia, sometiendo así la
cubierta e rulo goma a un desgaste innecesario.
- Antes de utilizar el CycleForce o después de haber
desplegado el caballete, verifica la posición correcta de la
empuñadura E, para evitar cualquier daño al caballete.
- Durante el montaje, procura que el simulador no se caiga
sobre el volante magnético. Esto podría ocasionar un
desequilibrio en el eje de giro y provocar vibraciones.
- Asegúrate de que la rueda esté bien hinchada (mínimo 6
bares).
- Para las BTT, es preferible utilizar un perfil de rueda total
o parcialmente liso, ya que un perfil de tacos podría origi-
nar ruidos y deslizamiento de la rueda
- Comprueba periódicamente que los tornillos y tuercas del
simulador siguen bien ajustados.
- Ponete il trainer con la bici sempre su una superficie piana
e stabile.
INSTRUCTIONS DE MONTAGE
L'ergotrainer Tacx i-Magic est un appareil d'entraînement
qui, combiné à un vélo, permet d'améliorer sa condition
physique. Avant d'utiliser le Tacx i-Magic, lisez attentive-
ment le manuel d'emploi online que vous trouverez sur le
CR-Rom d'installation et suivez les instructions de montage.
N'employez l’i-Magic qu'aux fins décrites dans le manuel
d'utilisation. Une utilisation à des fins autres que celles
décrites dans le manuel n'est pas couverte par la garantie.
Montage du simulateur
Le cadre CycleForce du i-Magic est destiné aussi bien
aux vélos de course qu'aux VTT ainsi qu'aux vélos hybrides
dont la dimension de roues varie de 610 à 720 mm. Le
montage et le réglage du simulateur sont à effectuer une
fois pour toutes selon les instructions suivantes:
1 Placez le cadre du simulateur déplié sur un sol stable et
plan. Pour replier et déplier le cadre, appuyez à fond sur
la poignée E(fig.1).
2 Poussez les pieds Adans le tube du cadre (fig.1).
Attention ! Avant que les pieds soient entièrement entrés
dans le cadre, tournez-les pour les positionner correcte-
ment (fig.2).
3 Monter les bagues en caoutchouc Get la douille Ksur le
levier H. Fixer ensuite l'ensemble du levier au cadre (fig.1).
4 Adapter le rouleau de résistance Ià la douille Kdu levier
(fig.3 & 4).
5 Fixer le rouleau de résistance et tourner le boulon Jde
telle sorte que l'unité puisse rester mobile
6 Remplacer le blocage rapide de la roue arrière par le
blocage Tacx Xfourni pour obtenir une stabilité et un
calage parfaits. Positionner ensuite le vélo sur le rouleau
et régler l'écrou papillon Lde l'appareil de façon à pouvoir
fermer le blocage rapide Msans forcer.
Un serrage excessif peut occasionner des dégâts!
7 Fixer l'écrou-papillon Len serrant la vis-papillon N.
8 Le levier Hpermet d'amener ou d'éloigner le rouleau de
résistance sur le pneu du vélo (fig.5 et 6). Lorsque le
levier Hest en position de contact, on peut relâcher la
pression du rouleau sur le pneu à l'aide du patin R. Veiller
à ce que le rouleau soit bien au contact du pneu afin
d'éviter les effets de patinage en cours d'utilisation.
Montage modifié pour vélos à diamètre de roues
différent
Avant que le levier complet soit fixé au cadre, se référer
au point 5 des instructions concernant les plaquettes de
rehaussement ou de rallongement.
- Diamètre de roue de 610 à 640 mm: utiliser les plaquettes
de rehaussement Wà quatre boulons, écrous et bagues
(fig.7).
- Diamètre de roue de 690 à 720 mm: utiliser les plaquettes
de rallongement Z(fig.8).
Branchement de i-Magic USB Interface
Après avoir placé votre vélo sur le simulateur, raccordez
i-Magic USB Interface et l'adaptateur du frein moteur
comme suit:
1 Monter i-Magic USB Interface sur le guidon à l'aide des
deux colliers de serrage en caoutchouc P(fig.9).
Veillez à ce que le câble USB raccordant l'interface à
l'ordinateur soit bien dirigé entre l'interface et le guidon
(fig.9) pour éviter qu'il toute déconnexion intempestive
de l'interface en cours d'utilisation. Ne raccordez pas
encore le câble USB au PC: attendez que le programme
d'installation Fortius vous le demande.
2 Placer le petit aimant de cadence Qsur la face intérieure
de la manivelle gauche (fig.10).
3 Fixer le capteur de cadence Rsur la face intérieure du
fourreau de fourche arrière gauche. Le capteur doit se
trouver à hauteur de l'aimant, à environ 3 mm d'écart.
4 Raccorder le capteur de cadence Rà l'adaptateur S (fig.1
& 10).
5 Connecter ensuite à l'aide du Ti-Magic USB Interface à
l'adaptateur I(fig.1 & 9).
6 Mettre la fiche dans la prise.
Veillez à ce que les câbles de raccordement soient bien
alignés et ne puissent être arrachés par la roue arrière
ou la pédale en cours d'utilisation.
La transpiration et la condensation peuvent altérer les
cristaux d'impression de interface. Ne pas utiliser le
i-Magic dans des endroits humides. Une utilisation
incorrecte et/ou un mauvais entretien entraînent la
suppression de la garantie.
Attention!
- Lors de l'utilisation du simulateur, la roue arrière du vélo
tourne à grande vitesse. Veillez à maintenir les enfants à
distance sécuritaire de l'appareil.
- Une longue utilisation intensive peut entraîner une sur
chauffe de l'unité. Dans ce cas de figure, éviter le contact
manuel: libérer le volant d'inertie à l'aide du levier Het
laisser l'appareil refroidir.
- Dans ce cas de figure, éviter le contact manuel: libérer le
volant d'inertie à l'aide du levier Het laisser l'appareil
refroidir. (fig. 5 & 6).
- Evitez de freiner brutalement durant une séance d'entraî-
nement sur le simulateur. En cas de freinage sur la roue
arrière, le volant d'inertie continue de tourner, soumet-
tant le pneu à une usure inutile.
- Avant d'utiliser le i-Magic ou après avoir déplié le cadre,
vérifier la bonne position de la poignée Eafin d'éviter
toute dégradation au niveau du cadre.
- Lors du montage, veiller à ce que le magneetrem ne s'af
faisse pas. Cela pourrait entraîner un déséquilibre au
niveau de l'axe et provoquer des vibrations.
- Ne jamais ouvrir le simulateur de résistance du i-Magic.
Le câble risque de sauter.
- Assurez-vous que le pneu est bien gonflé (6 bar minimum).
- Pour les VTT, il est préférable d'utiliser un profil de pneu
entièrement ou partiellement lisse, une forte sculpture
entraînant des effets de bruit et de patinage.
- Contrôlez régulièrement le serrage des vis et écrous du
home-trainer.
- Toujours placer l'entraîneur avec le vélo sur une surface
stable et plane.
FR ES IT
9
R
Q
Q
R
10
13 mm (2x)
1
W
W
H
Z
Z
H
7 8
O
H
H
56
A
2
3
4
T1415 Axle nuts M10 x 1
T1416 Axle nuts 3/8 (Shimano Nexus)
For bicycles without drop-out hubs.
Accessories
A
E
M
X
L
N
I
K
G
H
J
K
K
1
0.6641T
x1
20
.
66
4
1
T
x1
30.6641T
x1
40
.
66
4
1T
x
1
70
.0
6
2
1
T
x4
9
1
.1
6
4
1
T
x4
3
0.
9
542T
x4
2
0
41T
x1
1
1
.8
0
41T
x
1
2
0
.
01
4
1T
x
1
60
.
0141T
x
1
reniarttikgnittiF0191T
teselb
a
C74
9
1T
tes
re
tp
a
datikg
n
it
tiF
6
6
4
1
T
1
0
.7
4
91T
x1
3
0
61T
x1 x1
4
0
6
1T
1
0.
5
6
4
1T
x2
8
0
.5
6
41
T
x
2
91
.
1641
T
x
2
2
2
.019
1T
x1
T1902.10 USB Cable
T1424
x
2
T190025_Manual_iMagic#37B0F.qxd 08-08-2007 16:33 Page 2
T
Y
P
