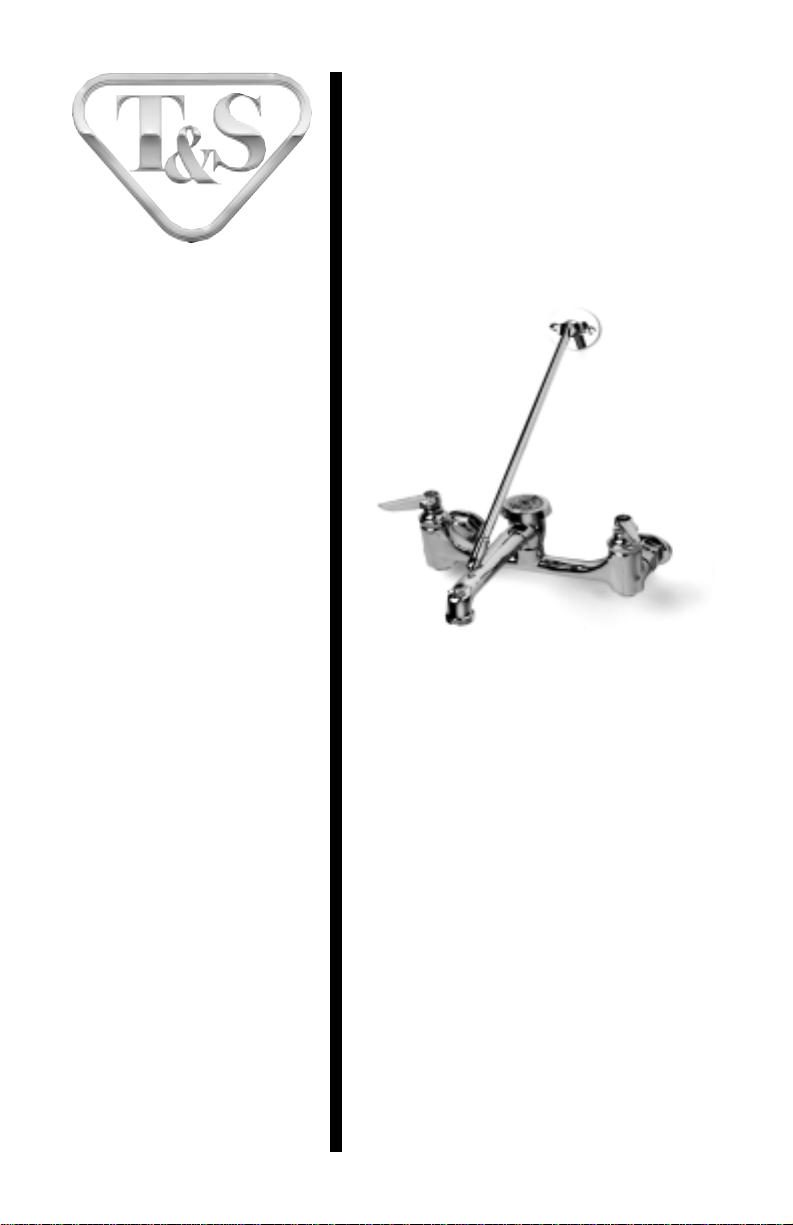

T&S B-0665-BST Series User manual

Installationand
Maintenance
Instructions
Surgical Sink and
Service Sink Faucets
with Built-In Stops
B-0665-BST Series
Deutsch: Installations-und
Wartungsanleitungen
Español: la Instalación y las
Instruccionesde
Mantenimiento
Français: lesInstructions
d’Installationet
d’Entretien
Limited One Year Warranty
T&Swarrantstotheoriginalpurchaser(otherthan
forpurposesofresale)thatsuchproductisfreefrom
defectsinmaterialandworkmanshipforaperiodof
one(1)yearfromthedateofpurchase. Duringthis
one-yearwarrantyperiod,iftheproductisfoundto
bedefective,T&Sshall,atitsoptions,repairand/
orreplaceit. Toobtainwarrantyservice,products
mustbereturnedto...
T&SBrassandBronzeWorks,Inc.
Attn: WarrantyRepairDepartment
2SaddlebackCove
TravelersRest,SC 29690
Shipping,freight,insurance,andothertranspor-
tationchargesoftheproducttoT&Sandthereturn
ofrepairedorreplacedproducttothepurchaserare
theresponsibilityofthepurchaser. Repairand/or
replacementshallbemadewithinareasonabletime
afterreceiptbyT&Softhereturnedproduct. This
warrantydoesnotcoverItemswhichhavereceived
secondaryfinishingorhavebeenalteredormodi-
fiedafterpurchase,orfordefectscausedbyphysi-
calabusetoormisuseoftheproduct,orshipment
oftheproducts.
Anyexpresswarrantynotprovidedherein,and
anyremedyforBreachofContractwhichmightarise,
is hereby excluded and disclaimed. Any implied
warrantiesofmerchantabilityorfitnessforaparticu-
larpurposearelimitedtooneyearinduration. Under
no circumstances shall T&S be liable for loss of
useoranyspecialconsequentialcosts,expenses
ordamages.
Somestatesdonotallowlimitationsonhowlong
andimpliedwarrantylastsortheexclusionorlimi-
tationofincidentalorconsequentialdamages,so
theabovelimitationsorexclusionsmaynotapply
toyou. Specificrightsunderthiswarrantyandother
rightsvaryfromstatetostate.
P/N: 098-009518-45 Rev.1
Date: 980716
Drawn: CW
Checked: MAB 9-8-98
Approved: MW 9-3-98

Exploded View
5
8
4
7
6
12
14
11
9
10
13
3
loctite #680
apply
1
15
16
17
2
*Some items are listed for instructional
purposes and may not be sold as separate parts.

Part Number Guide
Service Sink Faucet Assemblies
1 Asm, Base Faucet B-0665-BSTP
Body, Faucet *
2 Asm, Flange Coupling 002893-40
3 Washer, Coupling Flange 001019-45
4 Asm, Bst Spindle & Insert 002586-25
5 Nipple, Close 1/2 HWL 002534-25
6 Asm, Eterna LH Spindle 002713-40
Asm, Eterna RH Spindle 002714-40
7 Asm, Bonnet - Cold 005959-40
Asm, Bonnet - Hot 005960-40
8 Handle, Lever (Cold) 001636-45
Handle, Lever (Hot) 001637-45
9 Index, Button (Red - Hot) 001661-45
Index, Button (Blue - Cold) 001660-45
10 Screw, Handle 000922-45
11 Asm, Vacuum Breaker - 1/2 B-0969
12 Spout *
13 Asm, Upper Nozzle Support 009546-40
14 Rod, Support *
15 Screw, Wall Mount 000915-45
16 Pin, Coiled 3/16" x 5/8 s.s. 001311-45
17 Flange 003007-40

Modelswith Built-inStops (-BST)
B-0230-BST Sink mixing faucet with 18” swing nozzle; lever handles
B-0231-BST Sink mixing faucet with 12” swing nozzle; lever handles
B-0232-BST Sink mixing faucet with 6” swing nozzle; lever handles
B-0234-BST Sink mixing faucet with 6” cast nozzle; lever handles
B-0265-BST Combo. sink faucet w/ 18” double-joint swing nozzle
B-0266-BST Combo. sink faucet w/ 15” double-joint swing nozzle
B-0267-BST Combo. sink faucet w/ 12” double-joint swing nozzle
B-0330-BST Combo. sink faucet w/ rigid gooseneck; lever handles
B-0331-BST Combo. sink faucet w/ swivel gooseneck: lever handles
B-0350-BST Surgical sink fct w/rigid gooseneck; 6” WH; rosespray
B-0351-BST Surgical sink fct w/rigid gooseneck; 6” WH; stream reg.
B-0352 &-04 Surg. sink fct w/rigid gooseneck; 6” &4” WH; rosespray
B-0353 &-04 Surg. sink fct w/rigid gooseneck; 6” &4” WH; strm. reg.
B-0363 Service sink fct w/ VB nozzle; 6” WH; bottom brace
B-0650-BSTP Service sink fct w/ pail hook nozzle; bttm. brace; pol.
B-0650-BSTR Service sink fct w/ pail hook nozzle; bttm. brace; roh.
B-0652 Service sink fct; 6” WAH; bottom brace
B-0655-BSTP Service sink fct w/ VB nozzle; bottom brace; polished
B-0655-BSTR Service sink fct w/ VB nozzle; bottom brace; rough
B-0657-BST Service sink fct w/ VB nozzle; 6” WAH; bottom brace
B-0660-BSTP Service sink fct w/ pail hook nozzle; top brace; polish
B-0660-BSTR Service sink fct w/ pail hook nozzle; top brace; rough
B-0665-BSTP Service sink fct w/ VB & pail hook; top brace; polish
B-0665-BSTR Service sink fct w/ VB & pail hook; top brace; rough
B-0674-BSTP Service sink fct w/ VB & pail hook nozzle; polished
B-0674-BSTR Service sink fct w/ VB & pail hook nozzle; rough

Note: This is a general instructional example of units using -BST.
Nozzles should be installed on unit first.
NozzleInstallation: ex.modelB-0665-BST
1. Remove no.6from both sides of no.1.
2. Apply Loctite #680 to threads of no.5and no.12.
3. Insert no.12 into no.11. Thread no.5into no.11,
then rotate no.11 into no.1until tight with no.12
facing front of sink.
4. Replace no.6into no.1following
nozzle installation.
no.4 adjusting
screw
Close Stop
turn
clockwise
Open Stop
turn counter-
clockwise Botton view of faucet body
and Built-in Stop
FaucetInstallation:
5. Shut off water supply and drain
lines. Drill(2) two7/8” [2.2cm] holes inwall or
backsplash of sink, 8” [20 cm] center to center,
where you are installing no.1.
6. Apply teflon tape or pipe joint compound to
threads of water supply lines.
7. Remove no.2from no.1and attach no.2to water
supply lines flush against wall. Tighten by hand.
Trim supply lines if necessary.
8. Attach no.1to no.2, adjusting center to center fit
by turning no.2if needed. Make sure no.3remains
in place. Tighten no.2firmly with a wrench.
9. Turn on water supply and check for leaks.
Adjusting Built-in Stops:
Insert a screwdriver to adjust no.4at the base of
no.1on each side. Water should be turned on
for this procedure.
1
2
water
supply
line
3
4
wall
UpperNozzleSupportInstallation:
10. Attach no.14 to no.12 by screwing no.14 into clevis on no.12.
11. Position no.17 against wall. Mark holes and secure no.17 to wall using no.15.
apply
Loctite
5
6
clevis
14
16
15
12 11
17

Nota: Esto es un ejemplo general instruccional de unidades que utilizan - BST.
(Interceptor Incorporado.) Primero se debe de instalar las boquillas.
InstalaciónDeBoquilla: Ejem. ModeloB-0665-BST
1. Remuéva la parte No.6de ambos lados de la parte No.1.
2. Aplique Loctite #680 a las roscas de las partes No.5y No.12.
3. Insarte la parte No.12 dentro de la parte No.11.
Enrosque la parte No.5dentro de la parte No.11, luego
gire la parte No.11 dentro de la parte No.1hasta que aprete
con la parte No.12 orientada hacia
el frente del lavatorio.
4. Después de la instalación de la
boquilla coloque de nuevo la parte
No.6 dentro de la parte No.1.
Parte no.4
tornillo de
ajuste
Detenedor
cerrado gire
a la derecha
Detenedor
Abierto gire a
la izquierda Vista posterior de la canilla y
Detenedor incorporado
InstalaciónDeLa Canilla:
5. Cierre la fuente de agua y desagüe las tuberias. Perfore
(2) dos huecos de 2 cm en la pared o el espaldar del lavatorio,
con 20 cm de centro a centro donde la parte No.1será instalada.
6. Aplique cinta de Teflon o compuesto de coyuntura a las
roscas de las lineas de surtido.
7. Remuéva la parte No.2de la parte No.1y conecte la parte No.2a las
lineas de surtido pareja con la pared. Aprete a mano. Si es necesario recorte
las lineas de surtido.
8. Conecte la parte No.1a la parte No.2, ajustando la medida de centro a centro girando la
parte No.2si es necesario. Asegúrese que la parte No.2permanezca situada. Con una
llave aprete firmemente la parte No.2.
9. Abra el surtido de agua e inspeccione por filtraciones.
AjusteDeLosDetenedoresIncorporados:
Para ajustar la parte No.4insarte un destornillador por
debajo de la parte No.1en ambos lados. El agua debe
estar abierta para este proceso.
1
2
Lineas de
surtido
3
4
Pared
InstalaciónDeSoporte Superior:
10. Conecte la parte No.14 a la parte No.12 atornillando la parte No.14 dentro de la
abrazandera en la parte No.12.
11. Coloque la parte No.17 contra la pared. Señale los huecos y asegure la parte No.17 a la
pared usando la parte No.15.
aplique
Loctite
5
6
Abrazadera
14 16
15
12 11
17

Celui-ci être un exemple générale et instructif des élément s qui utiliser BST
Les ajutages devoir être installer au début.
L’InstallationDeL’Ajutage:ex.modèleB-0665-BST
1. Enlever Nº.6de chaque côté de Nº.1.
2.Appliquer “loctite #680” aux filets de Nº.5et Nº.12.
3. Insérer Nº.12 dans Nº.11. Mettre Nº.5dans Nº.11,
puis tourner Nº.11 dans Nº.1jusqu’il être bien
serrer et avec Nº.12 vers la face
del’évier.
4. Remplacer Nº.6dans Nº.1après
l’installation de l’ajutage.
Nº.4
reglant la vis
Fermer l’arrêt tourner
dans le sens des aiguilles
d’une montre
Ouvert l’arrêt tourner dans le
sens inverse des aiguilles d’une
montre
Lavuedufondducorpsdu
robinetet l’arrêtencastré
L’Installation du Robinet:
5. Fermer la réserve de l’eau et égoutter la
tuyauterie. Percer (2) deux trous de 2.2cm dans
le mur ou le garde-boue de l’ évier 20cm de
centre à centre où vous aller installer Nº.1.
6. Appliquer le ruban en Téflon ou le composé pour
les tuyaux aux tuyaux qui fournir l’eau.
7. Enlever Nº. 2de Nº.1et attacher Nº.2aux tuyaux qui fournir
l’eau au même niveau du mur. Resserrer par le main. Couper les
tuyaux qui fournir l’eau si nécessaire.
8. Attacher Nº.1à Nº.2, en réglant l’ajustement centre à centre
en tournant Nº.2si nécessaire. Soyez certain que Nº.3 rester à
sa place. Resserer Nº.2fermement avec une clef anglaise.
9. Recommencer l’eau et vérifier s’il y a des fuites.
La Réglage des Arrêts Encastrés:
Insérer un tournevis pour régler Nº.4à la
base de Nº.1sur chaque côté. On devoir déjà
recommencerl’eau pourceprocessus.
1
2
le tuyau qui
fournir l’eau
3
4
le
mur
L’Installation du Support de L’Ajutage en Haut:
10. Attacher Nº.14 à Nº.12 en vissant Nº.14 dans le clevis sur Nº.12.
11. Mettre Nº.17 contre le mur. Marquer les trous et attacher Nº.17 au mur en
utilisant Nº.15.
appliquer
“Loctite”
5
6
clevis
14
16
15
12 11
17

Anmerkung: Die ist ein allgemeines Installationsbeispiel für Armaturen, die BST
verwenden. Düsen sollten zuerst auf die Einheit installiert werden.
Einbaudes Schwenkarms - ModellB-0665-BST
1. Nr. 6beidseitig von Nr. 1entfernen.
2. Für die Gewinde von Nr. 5und Nr. 12 Loctite 680 verwenden.
3. Nr. 12 in Nr. 11 einfügen, Nr. 5in Nr. 11 einschrauben,
dann Nr. 11 in Nr. 1eindrehen, bis Nr. 12 - in Richtung
Vorderseite des Spültisches - festsitzt.
4. Nach dem Einbau des Schwenkarms
Nr. 6in Nr. 1einsetzen.
Justierschraube Nr. 4
Anschlag für
Geschlossen:
im Uhrzeigersinn
drehen
Anschlag für Offen:
gegen den
Uhrzeigersinndrehen
untere Ansicht des
Wasserhahnkörpers und
eingebaute Anschläge
EinbaudesWasserhahns:
5. Den Wasserzulauf schließen und die
Leitungen leeren. Zwei 2 cm Löcher in
die Wand oder die Rückwand der Spüle - je
nachdem, wo Nr. 1installiert werden soll - mit einem
Mittenabstand von 20 cm bohren.
6. Für die Gewinde der Wasserzuleitungen Teflonband oder
Rohrdichtungsmasse verwenden.
7. Nr. 2von Nr. 1entfernen und Nr. 2bündig zur Wand auf die
Wasserzulaufleitungen aufdrehen. Mit der Hand festziehen.
Zulaufleitungen bei Bedarf kürzen.
8. Nr. 1an Nr. 2befestigen, wobei auf mittigen Sitz zu achten ist
und bei Bedarf Nr. 2gedreht werden kann. Sicherstellen, daß
Nr.3an Ort und Stelle verbleibt! Nr. 2mit einem
Schraubenschlüssel festdrehen.
9. Wasserzulauf andrehen und auf Dichtigkeit überprüfen.
EingebauteAnschlägejustieren:
Mit einem Schraubendreher an der Basis von Nr. 1auf
beiden Seiten justieren. Das Wasser soll wie folgt an-
bzw. abgedreht werden:
1
2
Wasserzulaufleitung
3
4
Wand
EinbaudesoberenSchwenkarms:
10. Nr. 14 an Nr. 12 befestigen, indem Nr. 14 an dem Hebel auf Nr. 12 angeschraubt wird.
11. Nr. 17 an der Wand in Position bringen. Löcher markieren und Nr. 17 mit Hilfe von
Nr. 15 an der Wand sichern.
Loctite
verwenden
5
6
Hebel
14 16
15
12 11
17

NOTES

NOTES

NOTES

T&S BRASS AND BRONZE WORKS, INC.
A firm commitment to application-engineered plumbing products
2 Saddleback Cove, P.O. Box 1088, T & S Brass-Europe
Travelers Rest, SC 29690 ‘De Veenhoeve’
Phone: [phone] Oude Nieuwveenseweg 84
Fax: [phone] CW Nieuwveen
E-mail: [email protected] The Netherlands
RELATED T&S BRASS PRODUCT LINE
B-0657
Service Sink Faucet
B-0669
Service Sink Faucet
