T&S B-0805 Series User manual

Installation and
Maintenance
Instructions
Limited One Year Warranty
(Commercial Applications)
T&S warrants to the original purchaser (other
than for purposes of resale) that such product is
free from defects in material and workmanship
for a period of one (1) year from the date of
purchase. During this one-year warranty period,
if the product is found to be defective, T&S shall,
at its options, repair and/or replace it. To obtain
warranty service, products must be returned to...
T&S Brass and Bronze Works, Inc.
Attn: Warranty Repair Department
2 Saddleback Cove
Travelers Rest, SC 29690
Shipping, freight, insurance, and other
transportation charges of the product to T&S
and the return of repaired or replaced product
to the purchaser are the responsibility of the
purchaser. Repair and/or replacement shall be
made within a reasonable time after receipt by
T&S of the returned product. This warranty does
not cover Items which have received secondary
finishing or have been altered or modified after
purchase, or for defects caused by physical
abuse to or misuse of the product, or shipment
of the products.
Any express warranty not provided herein, and
any remedy for Breach of Contract which might
arise, is hereby excluded and disclaimed. Any
implied warranties of merchantability or fitness
for a particular purpose are limited to one year in
duration. Under no circumstances shall T&S be
liable for loss of use or any special consequential
costs, expenses or damages.
Some states do not allow limitations on how
long and implied warranty lasts or the exclusion
or limitation of incidental or consequential
damages, so the above limitations or exclusions
may not apply to you. Specific rights under this
warranty and other rights vary from state to state.
Attention California Residents:
“WARNING:This product contains chemicals
known to the State of California to cause cancer,
and birth defects or other reproductive harm.”
B-0805 SERIES
METERING FAUCETS
P/N: 098-003151-45 Rev.6
Date: 06-07-17
Drawn: TEH
Checked: JRM 07-18-17
Approved: JHB 08-10-17
Español:
Instrucciones de instalación y mantenimiento
Français:
Instructions pour l’installation et la maintenance
Deutsch:
Installations- und Wartungsanleitungen
中文:
安装与维护说明
ES
FR
DE
CN

13
8
7
6
5
4
3
2
1
14
15
12
9
10
11
2
Exploded View
B-0805/B-0806
Series
B-0807/B-0808
Series
3
Part Number Guide
Metering Faucet Assembly
1 Asm, Push BuƩon Metering Cartridge & Cap 238AB
2 Asm, Push BuƩon Cap - Blank 014193-40
3 Push BuƩon Metering Cartridge 238A
4 Aerator, 2.2 GPM, Adapter & Washer B-0199-02
5 Aerator, 2.2 GPM B-0199-01
6 Adapter, 3/8” to Aerator 044A
7 Washer 001043-45
8 Body, Faucet N/A
9 Washer, Brass Lock 000999-45
10 Locknut, Shank 002954-45
11 Nut, Nipple Coupling (B-0805/B-0806 Series) 000958-20
Parts Applicable to the B-0807/B-0808 Series Only
12 Asm, Mixing Valve with 3/8” Compression Female Inlets 019806-40
13 Coupling, 1/2” NPSM Swivel Coupling 017506-45
14 Mechanical Mixing Valve 5EF-0006
15 Hoses, Flexible Connector (Qty 2) 5EF-0005

Installation: B-0805/B-0806 Series
1. Turn o water supply and drain lines. Flush lines thoroughly of debris.
2. Drill a 1”diameter hole through sink or countertop in desired location.
3. Remove no.11, no.10 and no.9from no.8. Place no.8through opening in sink.
4. Replace no., no.10 and no.11 onto no.8and tighten against bottom of sink. Hold no.8at
against sink while tightening no.10.
5. Connect water supply to no.11 and check for leaks.
Note: Flow is adjustable from instantaneous shut-o to extended ow by external adjustment:
Note: Each metering cartridge is preset for approximately 10 seconds at the factory. They may be reset
at installation. If water pressure varies, the cycle time will also vary.
Note: See installation instruction 098-014733-45 for cartridge adjustment.

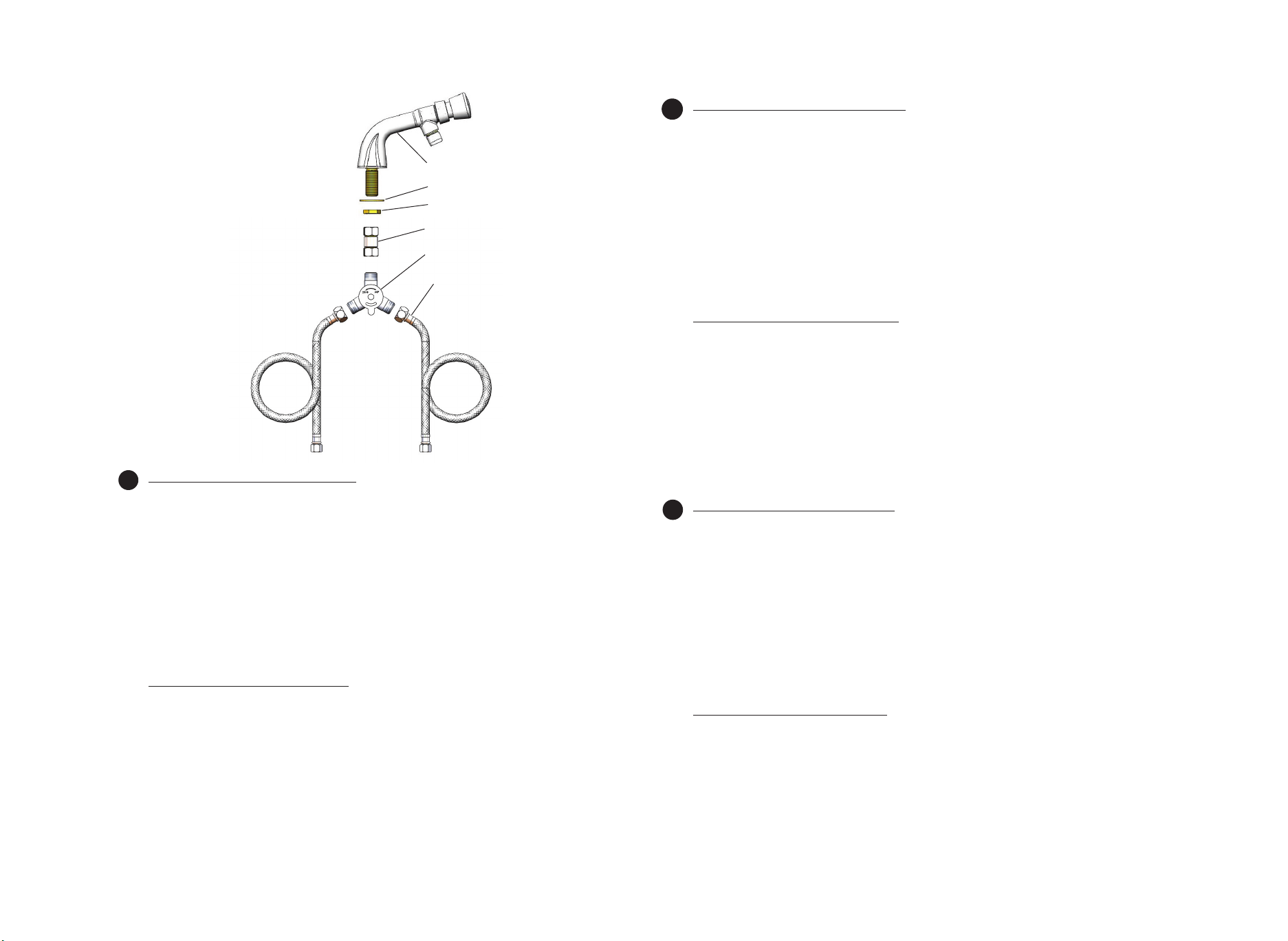

Installation: B-0807/B-0808 Series
1. Turn o water supply and drain lines. Flush lines thoroughly of debris.
2. Drill a 1”diameter hole through sink or countertop in desired location.
3. Remove no.10 and no.9from no.8. Place no.8through opening in sink.
4. Replace no.9and no.10 onto no.8and tighten against bottom of sink. Hold no.8at against
sink while tightening no.10.
5. Place no.13 on no.8and tighten.
6. Place no.14 on no.13 and tighten.
7. Place both no.15’s on each side of no.14 and tighten.
8. Connect water supply to no.15’s and check for leaks.
4 5
Instalación: B-0805/B-0806 la Serie
1. Desconecte el suministro de agua y drene las tuberías. Limpie bien la suciedad de las tuberías.
2. Haga un agujero de 25 mm con un taladro en la pila o en la encimera en la ubicación deseada.
3. Separe el no. 11, el no. 10 y el no. 9del no. 8. Coloque el no. 8a través del agujero de la pila.
4. Vuelva a colocar en su sitio el no. 9, el no. 10 y el no. 11 en el no. 8y ajuste contra la parte
inferior de la pila. Sostenga el no. 8en plano contra la pila mientras ajusta el no. 10.
5. Conecte el suministro de agua al no. 11 y busque posibles fugas.
Nota: El ujo se puede ajustar de automático a ampliado mediante un ajuste externo:
Nota: La válvula de medición viene ajustada de fábrica con una duración de 10 segundos. Se puede
volver a congurar durante la instalación. Si varía la presión del agua, la duración del ciclo también
variará.
Nota: Consulte las instrucciones de instalación 098-014733-45 para ajustar la válvula.
Instalación: B-0807/B-0808 la Serie
1. Desconecte el suministro de agua y drene las tuberías. Limpie bien la suciedad de las tuberías.
2. Haga un agujero de 25 mm con un taladro en la pila o en la encimera en la ubicación deseada.
3. Separe el no. 10 y el no. 9del no. 8. Coloque el no. 8a través del agujero de la pila.
4. Vuelva a colocar el no. 9y el no. 10 en el no. 8y ajuste contra la parte inferior de la pila.
Sostenga el no. 8en plano contra la pila mientras ajusta el no. 10.
5. Coloque el no. 13 en el no. 8y ajuste.
6. Coloque el no. 14 en el no. 13 y ajuste.
7. Coloque los dos no. 15 en cada lado del no. 14 y ajuste.
8. Conecte el suministro de agua al no. 15 y busque posibles fugas.
ES
FR
EN
Installation: B-0805/B-0806 Série
1. Couper l’arrivée d’eau et vider les tuyaux. Nettoyer les canalisations.
2. Percer un trou de 2,5 cm de diamètre dans l’évier ou sur le plan de travail à l’endroit souhaité.
3. Retirer le N° 11, le N° 10 et le N° 9du N° 8. Placer le N° 8dans l’ouverture de l’évier.
4. Replacer le N° 9, le N° 10 et le N° 11 sur le N° 8et serrer en bas de l’évier. Tenir le N° 8à plat
contre l’évier tout en serrant le N° 10.
5. Connecter l’arrivée d’eau au N° 11 et vérier les fuites éventuelles.
Remarque : un réglage externe vous permet d’ajuster le ux (arrêt total jusqu’à ux maximum).
Remarque : chaque cartouche de mesure est précongurée pendant environ 10 secondes à l’usine.
Elles peuvent être recongurées lors de l’installation. Si la pression de l’eau varie, la durée du cycle sera
également modiée.
Note : consulter les instructions d’installation 098-014733-45 pour le réglage de la cartouche.
Installation: B-0807/B-0808 Série
1. Couper l’arrivée d’eau et vider les tuyaux. Nettoyer les canalisations.
2. Percer un trou de 2,5 cm de diamètre dans l’évier ou sur le plan de travail à l’endroit souhaité.
3. Retirer le N° 10 et le N° 9du N° 8. Placer le N° 8dans l’ouverture de l’évier.
4. Replacer le N° 9et le N° 10 sur le N° 8et serrer en bas de l’évier. Tenir le N° 8à plat contre l’évier
tout en serrant le N° 10.
5. Placer le N° 13 sur le N° 8et serrer.
6. Placer le N° 14 sur le N° 13 et serrer.
7. Placer les deux N° 15 de chaque côté du N° 14 et serrer.
8. Connecter l’arrivée d’eau aux deux N° 15 et vérier les fuites éventuelles.
9
15
10
14
8
13

67
Installation: B-0805/B-0806 Serie
1. Wasserzufuhr ausschalten und Rohre entleeren. Alle Rückstände aus den Rohren spülen.
2. An der gewünschten Stelle eine Önung mit einem Durchmesser von 2,5 cm im Spülbecken
oder in der Arbeitsäche anbringen.
3. Nr. 11, Nr. 10 und Nr. 9von Nr. 8abnehmen. Nr.8durch die Önung im Spülbecken einbringen.
4. Nr. 9, Nr. 10 und Nr. 11 wieder an Nr. 8anbringen und unten am Spülbecken befestigen. Nr. 8
gegen das Spülbecken drücken und Nr. 10 festziehen.
5. Wasserzufuhr wieder an Nr. 11 anschließen und auf undichte Stellen prüfen.
Hinweis: Der Durchfluss kann extern von einer Sofortsperre bis auf hohe
Strömungswerte eingestellt werden:
Hinweis: Jede Dosierpatrone ist ab Werk auf ca. 10 Sekunden voreingestellt. Diese
Einstellung kann beim Einbau geändert werden. Bei schwankendem Wasserdruck ändert
sich auch die Zukluszeit.
Hinweis: InformaƟonen zur Einstellung der Patrone finden Sie in InstallaƟonsanleitung
098-014733-45.
Installation: B-0807/B-0808 Serie
1. Wasserzufuhr ausschalten und Rohre entleeren. Alle Rückstände aus den Rohren spülen.
2. An der gewünschten Stelle eine Önung mit einem Durchmesser von 2,5 cm im Spülbecken
oder in der Arbeitsäche anbringen.
3. Nr. 10 und Nr. 9von Nr. 8abnehmen. Nr. 8durch die Önung im Spülbecken einbringen.
4. Nr. 9und Nr. 10 wieder an Nr. 8anbringen und unten am Spülbecken befestigen. Nr. 8gegen
das Spülbecken drücken und Nr. 10 festziehen.
5. Nr. 13 auf Nr. 8platzieren und festziehen.
6. Nr. 14 auf Nr. 13 platzieren und festziehen.
7. Nr. 15 auf jede Seite von mit Nr. 14 gekennzeichneten Komponenten platzieren und festziehen.
8. Wasserzufuhr wieder an alle mit Nr. 15 gekennzeichneten Komponenten anschließen und auf
undichte Stellen prüfen.
9
15
10
14
8
13
DE
CN 安装：B-0805/B-0806系列
1.先彻底清除管道中的泥沙碎片，关闭供水和排水阀门。
2.在水槽或面盆所需位置上开一个直径为25mm的孔。
3.从8号上取下11号，10号和9号，将8号放入水槽开孔中。
4.再将9、10、11号装回8号，拧紧并固定在水槽底部。拧紧10号时将8号平稳的固定在水槽
上。
5.将供水管道连接至11号处，并检查有无漏水。
注意:出水流量可调节，从瞬间关闭到延时关闭，都能从外部调节：
注意:每个计量阀芯都已在工厂预设过大约10秒的出水时间。安装时可能会被重新设置。若水
压有所改变，周期也将随之发生改变。
注意:调节阀芯请查看安装说明098-014733-45。
安装：B-0807/B-0808系列
1.先彻底清除管道中的泥沙碎片，关闭供水和排水阀门。
2.在水槽或面盆所需位置上开一个直径为25mm的孔。
3.从8号上取下10号和9号，将8号放入水槽开孔中。
4.再将9、10号装回8号，拧紧并固定在水槽底部。拧紧10号时将8号平稳的固定在水槽上。
5.将13号安装至8号上并拧紧。
6.将14号安装至13号上并拧紧。
7.在14号两端装上15号，并拧紧。
8.将供水管道连接至15号上，并检查有无漏水。
