Teleco TVRRL868G03P User manual

IT - Antenna EN - Aerial
FR - Antenne DE - Antenne
IT - Tasto di programmazione
EN - Programming button
FR - Bouton de programmation
DE - Programmierungstaste
IT-Grigio EN-Grey
FR-Gris DE-Grau
IT-Marrone EN-Brown
FR-Marron DE-Braun
IT-Nero EN-Black
FR-Noir DE-Schwarz
IT-Blu EN-Blue
FR-Bleu DE-Blau
IT - Uscita relè (Nero)
EN - Relay output (Black)
FR - Sortie relais (Noir)
DE - Relaisausgang (Shwarz)
IT - Antenna EN - Aerial
FR - Antenne DE - Antenne
IT - Tasto di programmazione
EN - Programming button
FR - Bouton de programmation
DE - Programmierungstaste
IT-Grigio
EN-Grey
FR-Gris
DE-Grau
IT-Marrone EN-Brown
FR-Marron DE-Braun
IT-Blu EN-Blue
FR-Bleu DE-Blau
IT - Ricevitore 110-230V~ con 1 uscita relè (contatto libero
da potenziale) per carichi no a 3000W (resistivi). Funzione
uscita: ON/OFF o IMPULSIVO. Compatibile con Green Mouse
versione ON/OFF.
IT - Ricevitore ON/OFF 110-230V~ con 1 uscita relè per carichi
no a 3000W (resistivi). Collegabile in serie a un deviatore
esistente. Compatibile con Green Mouse versione ON/OFF.
EN - 110-230V~ receiver with 1 relay output (potential
free contact) for loads up to 3000W (resistive). ON/OFF or
IMPULSIVE function. Compatible with Green Mouse ON/OFF.
EN - 110-230V~ ON/OFF receiver with 1 relay output for loads up
to 3000W (resistive). Can be connected in series to an existing
two-way switch. Compatible with Green Mouse ON/OFF.
FR - Récepteur 110-230V~ avec une sortie relais (contact
libre de potentiel) pour appareils jusqu’à 3000W de charges
résistives. Fonction MARCHE / ARRET ou IMPULSIF.
Compatible avec GREEN MOUSE version MARCHE / ARRET.
FR - Récepteur MARCHE / ARRET 110-230V~ avec une sortie
relais pour appareils jusqu’à 3000W de charges résistives.
Liable en série à un dérivateur existant. Compatible avec
GREEN MOUSE version MARCHE / ARRET.
IT - Leggere attentamente le AVVERTENZE riportate a pagina 2.
EN - Carefully read the WARNINGS shown on page 3.
FR - Lire attentivement les AVERTISSEMENTS indiqués à la page 4.
DE - Lesen Sie sorgfältig die WARNHINWEISE auf Seite 5
DE - Empfänger EIN/AUS 110-230V~ mit 1 Relaisausgang
für Lasten bis zu 3000W (Widerstandsbelastung). In Reihe
zu verbinden mit einem bestehenden Wechselschalter.
Kompatibel mit Green Mouse EIN/AUS Version.
DE - Empfänger 110-230V~ mit 1 Relaisausgang (potentialfreier
Kontakt) für Lasten bis zu 3000W (Widerstandsbelastung).
Funktion des Ausgangs: Ein/Aus oder Impulsiv. Kompatibel
mit Green Mouse EIN/AUS Version.
TVRRL868G03P (868.3Mhz)
TVRRL916G03P (916Mhz)
TVRRL868GS03 (868.3Mhz)
TVRRL916GS03 (916Mhz)
P1
L
N
110-230V~
L
N
110/230V~
1
2
3
4
5
L
N
P1
110-230V~
IT - Uscita relè per carichi 110-230V~
(contatto libero da potenziale, N.A.)
EN - Relay output for 110-230V~ loads
(potential free contact, N.O.)
FR - Sortie relais pour charges 110-230V~
(contact libre de potentiel, N.O.)
DE - Relaisausgang 110-230V~ Lasten
(potentialfreier Kontakt, Schließer)
TELECO AUTOMATION SRL
Via dell’Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
DOC.: T731.05
TVRRLXXXG03P / TVRRLXXXGS03 DATE:20/06/18

(IT) AVVERTENZE: LEGGERE ATTENTAMENTE IL PRESENTE MANUALE PRIMA DI INSTALLARE O METTERE
IN SERVIZIO IL PRODOTTO. CONSERVARE LE ISTRUZIONI PER FUTURA CONSULTAZIONE.
INSTALLAZIONE DEL PRODOTTO
Il prodotto in oggetto deve essere installato, messo in servizio e controllato periodicamente solo da personale
tecnico qualicato nel rispetto delle normative vigenti riguardanti le apparecchiature elettriche. Il prodotto deve
essere posizionato all’interno di una scatola di derivazione elettrica idonea. L’installazione non conforme, l’errata
regolazione o l’alterazione del prodotto possono essere causa di incendio, shock elettrico e lesioni personali
anche gravi. Il produttore declina qualsiasi responsabilità in caso di danni derivanti da errata installazione o utilizzo
non conforme del dispositivo. La ricezione radio del dispositivo può essere disturbata se si hanno nell’ambiente
emissioni elettromagnetiche provenienti da altre apparecchiature che trasmettono sulla stessa frequenza oppure
se il dispositivo viene schermato da parti metalliche.CONNESSIONI ELETTRICHE: Tutti i collegamenti devono
essere previsti per un’alimentazione generale monofase 110-230V~ . Per la disconnessione dalla rete utilizzare
un interruttore onnipolare esterno (max.16A) con un’apertura dei contatti di almeno 3,5 mm, installato in un luogo
facilmente accessibile. Predisporre tutti i dispositivi di sicurezza necessari ed utilizzare materiali di collegamento
idonei secondo le attuali normative sulla sicurezza elettrica. I cavi di collegamento devono avere una sezione
adeguata al carico applicato. SMALTIMENTO DEL PRODOTTO: Alla ne dalla vita utile, l’apparecchio non deve
essere smaltito come riuto domestico, ma conferito in un centro di raccolta riuti elettrici ed elettronici. L’utente è l’unico
responsabile dello smaltimento dell’apparecchio a norma di legge, alla ne della vita utile del medesimo. L’inadempienza
è punibile ai sensi della legge applicabile in materia di smaltimento dei riuti.
Il fabbricante, Teleco Automation s.r.l , dichiara che il tipo di Apparecchiatura radio è conforme alla direttiva
2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.telecoautomation.com/ce. Nell’ottica di un continuo sviluppo dei propri prodotti, il produttore si riserva
il diritto di apportare modiche a dati tecnici e prestazioni senza preavviso.

(EN) WARNING: READ CAREFULLY THIS INSTRUCTIONS BEFORE INSTALLING AND COMMISSIONING
THE PRODUCT. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PRODUCT INSTALLATION
The product at issue must be installed, commissioned and maintained only by licensed and authorised people,
respecting the laws concerning the electrical installations. The product must be placed inside a suitable ush
mounting box. Not conforming installations, wrong adjustments or product alterations may cause re, electric shock,
or personal injuries. The manufacturer is not responsible for any damage due to wrong installation or improper
use. The radio signal reception of the device could be disturbed by the presence of electrical disturbances being
transmitted by other appliances working on the same frequency or if the product is somehow shielded by metal
parts. ELECTRICAL CONNECTIONS: All the connections must be rated for a single-phase 110-230V~ power
supply. For the disconnection from the power line, use an external all-pole switch (max.16A) with contacts having a
dimension of at least 3,5mm, installed in an easy accesible place. Arrange all the necessary safety devices and
use only materials complying with the standard of electrical installations. The cable must have a section properly
rated according to the load connected. PRODUCT DISPOSAL: At the end of this product’s useful life, it must not be
disposed of as domestic waste, but must be taken to a collection centre for waste electrical and electronic equipment. It is
the user’s responsibility to dispose of this appliance through the appropriate channels at the end of its useful life. Failure to
do so may incur the penalties established by laws governing waste disposal.
The manufacturer, Teleco Automation s.r.l, declares that the type of radio equipment is compliant with Directive
2014/53/EU. The full text of the EU compliance declaration is available at the following Internet address: www.
telecoautomation.com/ce. In the view of a constant development of their products, the manufacturer reserves
the right for changing technical data and features without prior notice.

(FR) AVERTISSEMENTS: LISEZ ATTENTIVEMENT CE MANUEL AVANT D’INSTALLER OU DE METTRE
EN FONCTION L’APPAREIL. CONSERVEZ LES NOTICES POUR TOUTE CONSULTATION FUTURE.
INSTALLATION DU PRODUIT
Le produit en objet doit être installé, mis en service et vérié périodiquement seulement par des techniciens
qualiés, conformément aux normes en vigueur pour les appareillages électriques. Le produit doit être installé
dans une boîte d’encastrement appropriée. Une installation pas conforme, un mauvais réglage ou une altération
inadéquate du produit pourraient entraîner des incendies, chocs électriques et blessures graves. Le fabricant
décline toute responsabilité en cas de dommages qui pourraient survenir à cause d’une mauvaise installation
ou d’une utilisation pas conforme du produit. La réception radio du dispositif peut être perturbée si dans
l’environnement il y a des perturbations radioélectrique créées par d’autres appareils qui transmettent sur la
même bande de fréquence ou si l’appareil se trouve dans un boîtier avec parties métalliques. BRANCHEMENTS
ÉLECTRIQUES: Tous les branchements doivent être prévus pour une alimentation générale en monophasé
110-230V~. Pour la déconnexion du réseau, utiliser un interrupteur omnipolaire externe (max.16A) avec
une ouverture des contacts de min. 3,5 mm, installé dans un endroit facilement accessible. Installer tous
les dispositifs de sécurité requis et utiliser des matériaux de branchement aptes à garantir une isolation
conforme aux normes de sécurité électrique. Les câbles de connexion doivent avoir une section adéquate à
la charge appliquée. ÉLIMINATION DU PRODUIT: À la n de la durée de vie utile de ce produit, il ne doit pas être
éliminé comme tout autre déchet domestique. En effet, il doit être déposé dans un centre de collecte des déchets
d’équipements électriques et électroniques. Il est de la responsabilité de l’utilisateur de se débarrasser de cet appareil
par les voies appropriées à la n de sa vie utile. Ne pas respecter cette consigne peut vous soumettre à des sanctions
établies par les lois régissant l’élimination des déchets.
Le fabricant, Teleco Automation s.r.l, déclare que le type d’équipement radio est conforme avec la directive
2014/53/EU. Le texte intégral de la déclaration de conformité EU est disponible à l’adresse internet suivante:
www.telecoautomation.com/ce. Dans l’optique d’un développement continu de ses produits, le constructeur
se réserve le droit d’apporter sans préavis des modications aux données techniques et aux prestations.

(DE) ACHTUNG: BITTE LESEN SIE DIESE ANLEITUNG SORGFÄLTIG VOR DER INSTALLATION ODER
INBETRIEBNAHME DES GERÄTS. BETRIEBSANLEITUNG FÜR ZUKÜNFTIGE VERWENDUNG
AUFBEWAHREN.
INSTALLATION DES PRODUKTS
Das Produkt darf nur von qualiziertem technischen Personal unter Einhaltung der geltenden Gesetze bezüglich
elektrischer Geräte installiert, in Betrieb gesetzt und regelmäßig gewartet werden. Das Produkt muss in eine
geeignete Anschlussdose platziert werden. Eine unsachgemäße Installation, Einstellung oder Modikation des
Produkts kann zu Brandfällen, elektrischem Schock und schweren Verletzungen führen. Der Hersteller haftet nicht
für Schäden, die durch unsachgemäßer Installierung und Gebrauch verursacht werden. Der Funkempfang des
Geräts kann durch Funkstörungen durch andere Geräte in der Umgebung, die auf der gleichen Frequenz senden
oder durch Abdeckung oder Abschirmung des Geräts durch Metallteile beeinträchtigt werden. ELEKTRISCHE
ANSCHLÜSSE: Alle Verbindungen müssen auf einphasigen Wechselstrom mit 110-230V~ . Zur Netztrennung ist
ein separater allpoliger Abschalter (max.16A) mit einer Schaltöffnung von mindestens 3,5mm vorzusehen, welcher in
einem leicht zugänglichen Platz zu installieren ist. Für den Anschluss sind geeignete Materialien zu verwenden, die
eine Isolierung entsprechend den geltenden elektrischen Sicherheitsbestimmungen gewährleisten. Der Querschnitt
der Verbindungskabel muss für die entsprechende Last geeignet dimensioniert sein.
ENTSORGUNG DES GERÄTS: Nach dem Ablauf der Nutzungszeit des Gerätes darf es nicht ohne Weiteres
im Hausmüll entsorgt werden, sondern muss zu einer entsprechenden Entsorgungsstelle für elektronische
Geräte gebracht werden. Es unterliegt der Verantwortung des Endverbrauchers, dieses Gerät nach dem Ablauf
der Nutzungszeit entsprechend zu entsorgen. Falls dies nicht befolgt wird, kann dies zu Strafen führen, die im
Entsorgungsgesetz festgelegt sind.
Der Hersteller, Teleco Automation S.r.l., erklärt hiermit dass die Funk- Produktart der Richtlinie 2014/53/UE entspricht.
Die EU Konformitätserklärung kann auf der folgenden Internetseite abgefragt werden: www.telecoautomation.com/
ce. Im Zuge einer kontinuierlichen Weiterentwicklung der Produkte behält sich der Hersteller das Recht
vor technische Daten und Funktionen ohne vorherige Ankündigung zu ändern.

1 - Modica della funzione dell’uscita (solo per TVRRLxxxG03P)
ON/OFF (di fabbrica) ◄► Impulsivo
1. Togliere l’alimentazione.
2. Premere P1 e mantenere premuto.
3. Alimentare il ricevitore mantenendo P1 premuto.
Il buzzer emette un suono continuo per 5s.
Rilasciare quando il suono diventa intermittente.
Ripetere da capo per impostare l’altra funzione.

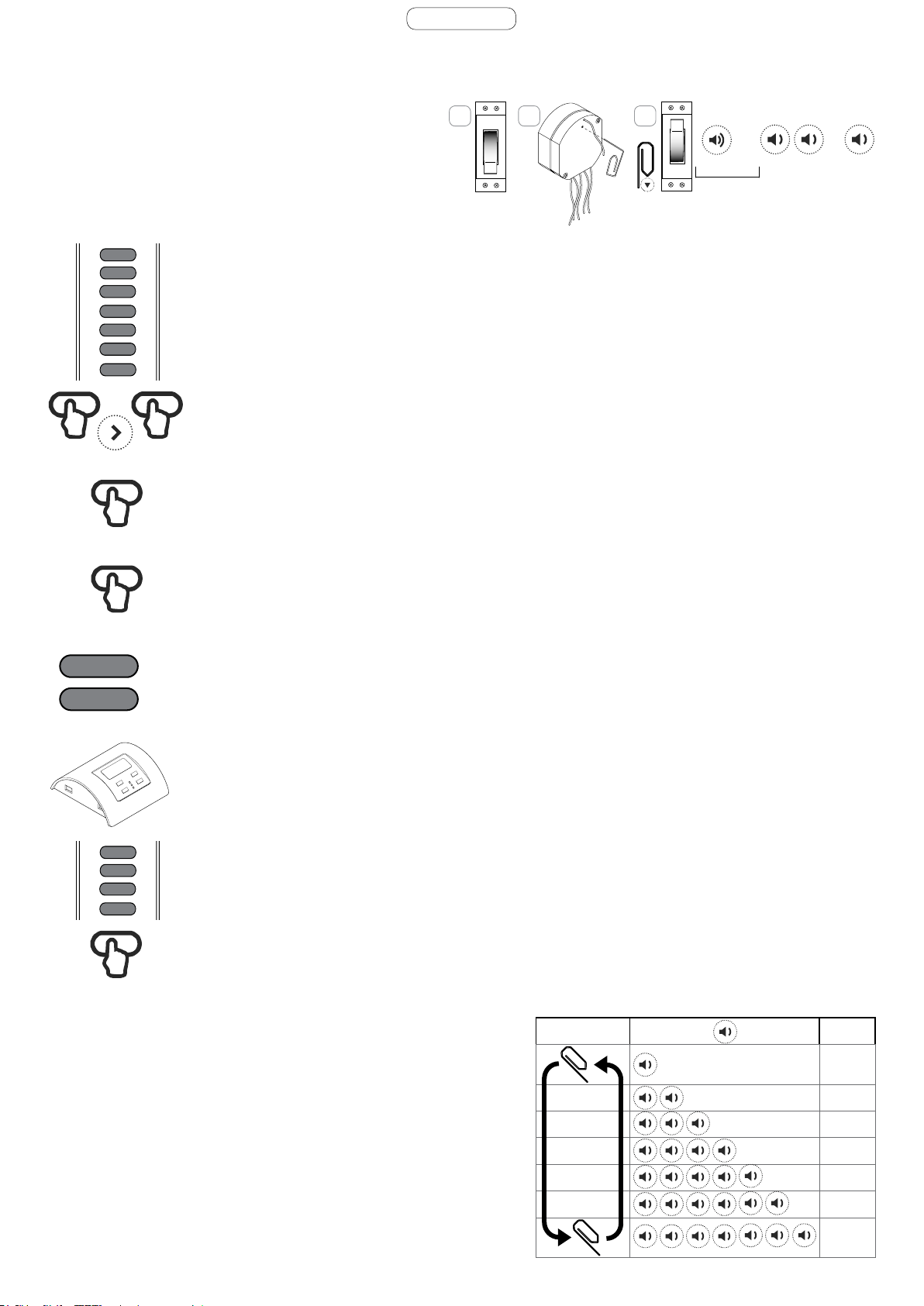

2 - Memorizzazione codici radio
2.1 - Trasmettitore 7 canali EASY SCENE
1. Premere P1 e mantenere premuto. Il buzzer emette un suono continuo
2. Premere un tasto qualsiasi del trasmettitore 7 canali.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.2 - Un tasto con funzione passo-passo (ON-OFF-ON-...)
1. Premere 2 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto del trasmettitore relativo al codice da memorizzare.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.3 - Un tasto con funzione ON
1. Premere 3 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto del trasmettitore relativo al codice da memorizzare.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.4 - Un tasto con funzione OFF
1. Premere 4 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto del trasmettitore relativo al codice da memorizzare.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.6 - GREEN MOUSE ON/OFF (per effettuare questa procedura è necessario aver attivato il contatto tramite un
trasmettitore precedentemente memorizzato).
1. Premere 6 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto 2 o 3 del Green Mouse.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.7 - Trasmettitore 4 canali EASY SCENE
1. Premere 7 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere un tasto qualsiasi del trasmettitore 4 canali.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
2.8 - Un tasto con funzione TIMER ON (vedere di seguito la programmazione della durata del timer).
1. Premere 9 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto del trasmettitore relativo al codice da memorizzare.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
3 - Programmazione della durata del timer
1. Premere 10 volte* P1 e mantenere premuto l’ultima volta per 2
secondi. Il buzzer emette la sequenza di suoni che rappresenta la
durata impostata.
2. Attendere 5 secondi per uscire dalla procedura mantenendo il valore
in memoria, oppure proseguire con il punto 3 per modicarlo.
3. Premere nuovamente P1 no a trovare il livello desiderato nella
tabella a anco. La procedura comincia dal valore precedentemente
congurato, indicato dalla sequenza di suoni.
4. Attendere 5 secondi per salvare la durata. All’avvenuta
memorizzazione il buzzer emette un suono intermittente veloce.
* Il buzzer emette un bip ad ogni pressione.
IT
2.5 - Due tasti a coppie
1. Premere 5 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono continuo.
2. Premere il tasto del trasmettitore relativo al codice da memorizzare.
All’avvenuta memorizzazione il buzzer emette un suono intermittente veloce.
P1
OFF
21 3
ON
5 s
...
ON OFF
...
CH1
CH2
CH3
CH4
CH5
CH6
CH7
ON
OFF
ON
OFF
OFF
ON
OFF
CH1
CH2
CH3
CH4
ON
OFF
ON
OFF
TIMER ON
P1 t
15 s
+ 1 30 s
+ 1 60 s
+ 1 2.5 min
+ 1 5 min
+ 1 10 min
20 min
ON
OFF

4 - Cancellazione codici radio
4.1 - Singolo codice radio
1. Premere 11 volte* P1 e mantenere premuto l’ultima volta. Il buzzer emette un suono intermittente.
2. Premere il tasto del trasmettitore relativo al codice da cancellare.
All’avvenuta cancellazione il buzzer emette un suono continuo.
4.2 - Tutti i codici radio
1. Premere 12 volte* P1 e mantenere premuto l’ultima volta per 10 secondi. Il buzzer emette un suono intermittente veloce.
2. Rilasciare quando il suono diventa costante.
5 - Memorizzazione/cancellazione remota codici radio
5.1 - Memorizzazione remota di ulteriori codici radio (Il codice radio aggiunto avrà le stesse funzioni del codice usato per l’inserimento;
la procedura è compatibile con qualsiasi tipo di trasmettitore).
5.2 - Cancellazione remota di un codice radio
1. Premere 3 volte il tasto P3** del trasmettitore già memorizzato e tenere
premuto. Il buzzer emette un suono intermittente lento.
2. Premere un tasto relativo al codice da cancellare entro 5 secondi.
All’avvenuta cancellazione il buzzer emette un suono continuo.
** Il tasto P3 si trova all’interno del trasmettitore.
memorizzato
memorizzato
memorizzato nuovo
1. Premere il tasto P3** del trasmettitore già
memorizzato e tenere premuto. Il buzzer emette un
suono continuo.
2. Premere un tasto relativo a un codice già
memorizzato. Il buzzer si ferma per 1 secondo e
riprende il suono continuo.
3. Premere il tasto relativo al codice da memorizzare
del nuovo trasmettitore.
All’avvenuta memorizzazione il buzzer emette un
suono intermittente veloce.
IT
SPECIFICHE TECNICHE
* Il buzzer emette un bip ad ogni pressione.
Alimentazione 110-230V~ 9.1-13.1A
50-60Hz
Massimo carico applicabile al relè 3000W (cosφ=1) @ 230V~
1000W (cosφ=1) @ 110V~
Solo per carichi 110-230V~
Inrush current massima singola uscita 80A (20ms)
Temperatura di funzionamento -20° - +40°C
Grado di protezione IPX0
Frequenza ricezione 868.3 MHz (TVRRL868Gx)
916 MHz (TVRRL916Gx)
Capacità memoria radio (trasmettitori) 42
x 3
...
P3
< 5 s
1 s
...
P3 < 5 s < 5 s

1 - Modication of the output function (only for TVRRLxxxG03P)
ON/OFF (default) ◄► Impulsive
1. Switch the product off.
2. Press P1 and keep it pressed.
3. Switch the product on keeping P1 pressed.
The buzzer emits a continuous sound for 5s.
Release when the sound becomes intermittent.
Repeat again to congure the other function.
2 - Radio codes memorization
2.1 - EASY SCENE 7-channel transmitter
1. Press P1 and hold it. The buzzer emits a continuous sound.
2. Press any button of the 7-channel transmitter.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.2 - Single button with function step-by-step (ON-OFF-ON-...)
1. Press 2 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button of the transmitter relative to the code to be memorized.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.3 - Single button with function ON
1. Press 3 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button of the transmitter relative to the code to be memorized.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.4 - Single button with function OFF
1. Press 4 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button of the transmitter relative to the code to be memorized.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.6 - GREEN MOUSE ON/OFF (in order to carry this procedure out it’s necessary to activate the contact rst, by
means of a previously memorized transmitter).
1. Press 6 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button 2 or 3 of Green Mouse.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.7 - EASY SCENE 4-channel transmitter
1. Press 7 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press any button of the 4-channel transmitter.
Successful memorization is indicated by the intermittent sound of the buzzer.
2.8 - Single button with function TIMER ON (see below the conguration of time lag).
1. Press 9 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button of the transmitter relative to the code to be memorized.
Successful memorization is indicated by the intermittent sound of the buzzer.
3 - Conguration of time lag
1. Press 10 times* P1 and hold the last time for 2 seconds. The buzzer
emits a sequence of sounds that represents the set value.
2. Wait 5 seconds to exit keeping the value in memory or continue with
step 3 to modify it.
3. Press P1 again until nding the desired level from the table to the
right. The procedure starts from the value previously congured,
indicated by the sound sequence.
4. Wait 5 seconds to save the new time lag. Successful memorization
is indicated by the fast intermittent sound of the buzzer.
* The buzzer will make a beep each press.
EN
2.5 - Two buttons in pair
1. Press 5 times* P1 and hold the last time. The buzzer emits a continuous sound.
2. Press the button of the transmitter relative to the code to be memorized.
Successful memorization is indicated by the intermittent sound of the buzzer.
P1
OFF
21 3
ON
5 s
...
P1 t
15 s
+ 1 30 s
+ 1 60 s
+ 1 2.5 min
+ 1 5 min
+ 1 10 min
20 min
ON OFF
...
CH1
CH2
CH3
CH4
CH5
CH6
CH7
ON
OFF
ON
OFF
OFF
ON
OFF
CH1
CH2
CH3
CH4
ON
OFF
ON
OFF
TIMER ON
ON
OFF

4 - Radio codes deletion
4.1 - Single radio code
1. Press 11 times* P1 and hold the last time. The buzzer emits an intermittent sound.
2. Press the button of the transmitter relative to the code to be deleted.
Successful deletion is indicated by the continuous sound of the buzzer.
4.2 - All the radio codes
1. Press 12 times* P1 and hold the last time for 10 seconds. The buzzer emits a fast intermittent sound.
2. Release when the sound becomes continuous.
5 - Remote memorization/deletion of radio codes
5.1 - Remote memorization of other radio codes (The added radio code will have the same functions as the code used for memorization.
This procedure is compatible with any type of transmitter.).
5.2 - Remote deletion of a radio code
1. Press the button P3** of the memorized transmitter 3 times and hold. The
buzzer emits a slow intermittent sound.
2. Press a button relative to the code to be deleted within 5 seconds.
Successful deletion is indicated by the continuous sound of the buzzer.
** The button P3 is located inside the transmitter.
memorized
memorized
memorized new
1. Press the button P3** of the memorized transmitter
and hold it. The buzzer emits a continuous sound.
2. Press a button relative to an already memorized
code. The buzzer stops for 1 second and then starts
the continuous sound again.
3. Press the button relative to the new code to be
memorized.
Successful memorization is indicated by the
intermittent sound of the buzzer.
EN
TECHNICAL SPECIFICATIONS
* The buzzer will make a beep each press.
Power supply 110-230V~ 9.1-13.1A
50-60Hz
Max. commutable power at the relay 3000W (cosφ=1) @ 230V~
1000W (cosφ=1) @ 110V~
Only for 110-230V~ loads
Max. inrush current for the output 80A (20ms)
Operating temperature range -20° - +40°C
Protection rating IPX0
Reception frequency 868.3 MHz (TVRRL868Gx)
916 MHz (TVRRL916Gx)
Radio memory capability (transmitters) 42
x 3
...
P3
< 5 s
1 s
...
P3 < 5 s < 5 s

1 - Modication de la fonction de sortie (seulement pour version TVRRLxxxG03P)
ON/OFF (défaut) ◄► Impulsif
1. Désalimenter le récepteur.
2. Appuyer P1 et maintenir appuyé.
3. Alimenter le récepteur et maintenir appuyé P1. L’avertisseur
sonore émet un son continu pendant 5 s. Lorsque l’avertisseur
sonore émet un son intermittent, relâcher le bouton.
Répéter à nouveau pour congurer l’autre fonction.
2 - Mémorisation des codes radio
ON OFF
...
CH1
CH2
CH3
CH4
CH5
CH6
CH7
ON
OFF
ON
OFF
OFF
2.1 - Émetteur à 7 canaux EASY SCENE
1. Appuyer sur le bouton P1 et le maintenir appuyé. L’avertisseur sonore émet un son continu.
2. Appuyer sur un quelconque bouton de l’émetteur 7 canaux.
La mémorisation est conrmée par des bips rapides.
2.2 - Un bouton avec fonction pas à pas (ON-OFF-ON-...)
1. Appuyer 2 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton de l’émetteur concernant le code à mémoriser.
La mémorisation est conrmée par des bips rapides.
ON
2.3 - Un bouton avec fonction ON
1. Appuyer 3 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton de l’émetteur concernant le code à mémoriser.
La mémorisation est conrmée par des bips rapides.
OFF
2.4 - Un bouton avec fonction OFF
1. Appuyer 4 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton de l’émetteur concernant le code à mémoriser.
La mémorisation est conrmée par des bips rapides.
2.6 - GREEN MOUSE ON/OFF (pour effectuer cette procédure, vous devez avoir un contact activé par l’intermédiaire
d’un émetteur déjà mémorisé).
1. Appuyer 6 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton 2 ou 3 du Green Mouse.
La mémorisation est conrmée par des bips rapides.
CH1
CH2
CH3
CH4
ON
OFF
ON
OFF
2.7 - Émetteur à 4 canaux EASY SCENE
1. Appuyer 7 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur un quelconque bouton de l’émetteur 4 canaux.
La mémorisation est conrmée par des bips rapides.
TIMER ON
2.8 - Un bouton avec fonction TIMER ON (voir ”programmation de la durée du temporisateur” ci-dessous)
1. Appuyer 9 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton de l’émetteur concernant le code à mémoriser.
La mémorisation est conrmée par des bips rapides.
3 - Programmation de la durée du temporisateur
1. Appuyer 10 fois* sur le bouton P1 et le maintenir appuyé la dernière
fois pendant 2s. L’avertisseur sonore émettra la séquence de sons qui
représente la durée réglée.
2. Attendre 5 seconds pour sortir de la procédure en maintenant la
valeur en mémoire, autrement passer au point 3 pour la modier.
3. Appuyer à nouveau sur P1 jusqu’à rejoindre le niveau souhaité
indiqué dans le tableau sur le côté. La procédure commence de la valeur
précédemment congurée, qui est indiquée par la séquence de sons.
4. Attendre 5 seconds pour sauver la durée. La mémorisation est
conrmée par des bips rapides.
P1 t
15 s
+ 1 30 s
+ 1 60 s
+ 1 2.5 min
+ 1 5 min
+ 1 10 min
20 min
* L’avertisseur sonore émet un bip à chaque appui.
FR
P1
OFF
21 3
ON
5 s
...
2.5 - 2 boutons mémorisés par couples
1. Appuyer 5 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore
émet un son continu. 2. Appuyer sur le bouton de l’émetteur concernant le code à mémoriser.
La mémorisation est conrmée par des bips rapides.
ON
OFF

4 - Suppression des codes radio
4.1 - Un seul code radio
1. Appuyer 11 fois* sur le bouton P1 et le maintenir appuyé la dernière fois. L’avertisseur sonore émet un son intermittent.
2. Appuyer sur le bouton de l’émetteur concernant le code à supprimer.
La suppression est conrmée par un son continu.
4.2 - Tous les codes radio
1. Appuyer 12 fois* sur le bouton P1 et le maintenir appuyé la dernière fois pendant 10 s. L’avertisseur sonore émet des
bips rapides. 2. Lorsque l’avertisseur sonore émet un son continu, relâcher le bouton.
5 - Mémorisation/suppression à distance des codes radio
5.1 - Mémorisation à distance d’autres codes radio (Le code radio ajouté aura les mêmes fonctions que le code utilisé pour la
mémorisation. La procédure est compatible avec n’importe quel type d’émetteur).
5.2 - Suppression à distance d’un code radio
1. Appuyer 3 fois de suite sur le bouton P3** de l’émetteur déjà mémorisé
et le maintenir appuyé. L’avertisseur émet des bips lents.
2. Appuyer dans l’espace de 5 s sur le bouton concernant le code à
supprimer. La suppression est conrmée par un son continu.
** Le bouton P3 se trouve à l’intérieur de l’émetteur.
x 3
...
P3
< 5 s
1 s
...
P3 < 5 s < 5 s
mémorisé
mémorisé mémorisé nouveau
1. Appuyer sur le bouton P3** de l’émetteur déjà
mémorisé et le maintenir appuyé.
L’avertisseur sonore émet un son continu.
2. Appuyer sur un bouton concernant un code déjà
mémorisé. L’avertisseur s’arrête un instant avant
d’émettre de nouveau un son continu.
3. Appuyer sur le bouton concernant le code à
mémoriser du nouvel émetteur.
La mémorisation est conrmée par des bips rapides.
FR
SPÉCIFICATIONS TECHNIQUES
* L’avertisseur sonore émet un bip à chaque appui.
Alimentation 110-230V~ 9.1-13.1A
50-60Hz
Pouvoir de coupure maximum du relais 3000W (cosφ=1) @ 230V~
1000W (cosφ=1) @ 110V~
Seulement pour charges 110-230V~
Inrush current maximale pour une sortie 80A (20ms)
Température de fonctionnement -20° - +40°C
Degré de protection IPX0
Fréquence de réception 868.3 MHz (TVRRL868Gx)
916 MHz (TVRRL916Gx)
Capacité mémoire radio (émetteurs) 42

1 - Ändern der Funktion des Ausgangs (Nur bei TVRRLxxxG03P Ausführung)
ON/OFF (voreingestellt) ◄► Impulsiv
1. Strom abschalten.
2. P1 drücken und gedrückt halten.
3. Strom einschalten und P1 gedrückt halten. Der Summer
gibt 5 Sekunden lang einen Dauerton ab. Die Taste loslassen,
wenn das Summen in einen intermittierender Ton übergeht.
Wiederholen um die andere Funktion einzustellen.
2 - Funkcode-Speicherung
ON OFF
...
CH1
CH2
CH3
CH4
CH5
CH6
CH7
ON
OFF
ON
OFF
OFF
2.1 - EASY SCENE 7-Kanal Sender
1. P1 drücken und gedrückt halten. Der Summer erzeugt einen Dauerton.
2. Eine beliebige Taste des Senders mit 7 Kanälen drücken.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
2.2 - Eine Taste mit Funktion SCHRITTBETRIEB (ON-OFF-ON-...)
1. 2-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Die Sendertaste drücken, die auf den zu speichernden Code bezogen ist.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
ON
2.3 - Eine Taste mit Funktion ON
1. 3-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Die Sendertaste drücken, die auf den zu speichernden Code bezogen ist.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
OFF
2.4 - Eine Taste mit Funktion OFF
1. 4-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Die Sendertaste drücken, die auf den zu speichernden Code bezogen ist.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
2.6 - GREEN MOUSE ON/OFF (Um diese Prozedur zu befolgen ist es notwendig den Kontakt zu aktivieren mittels
bereits eingelernten Senders.).
1. 6-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Taste 2 oder 3 auf dem Green Mouse drücken.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
CH1
CH2
CH3
CH4
ON
OFF
ON
OFF
2.7 - EASY SCENE 4-Kanal Sender
1. 7-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Eine beliebige Taste des Senders mit 4 Kanälen drücken.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
TIMER ON
2.8 - Eine Taste mit Funktion TIMER ON (siehe die folgende Programmierung der Timer-Dauer)
1. 9-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Die Sendertaste drücken, die auf den zu speichernden Code bezogen ist.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
3- Programmierung der Timer-Dauer
1. 10-Mal* die Taste P1 drücken und beim letzten Mal 2 Sek. lang
gedrückt halten. Der Summer gibt die Tonsequenz aus die der
eingestellten Dauer entspricht.
2. 5 Sek. warten um die eingestellte Dauer beizubehalten oder mit
Punkt 3 fortfahren um den Wert zu ändern.
3. Die Dauer ändern indem man wieder die Taste P1 drückt bis zur
gewünschten Stufe in der nebenstehenden Tabelle. Die Prozedur startet
beim zuvor konguriertem Wert und wird über die Tonsequenz angezeigt.
4. 5 Sek. warten um die Dauer zu speichern.
Die Speicherung wird durch einen schnellen intermittierenden Ton bestätigt.
P1 t
15 s
+ 1 30 s
+ 1 60 s
+ 1 2.5 min
+ 1 5 min
+ 1 10 min
20 min
* Das Gerät quittiert jeden Druck mit einem Ton.
DE
P1
OFF
21 3
ON
5 s
...
2.5 - Zwei tasten
1. 5-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen
Dauerton. 2. Die Sendertaste drücken, die auf den zu speichernden Code bezogen ist.
Der Summer bestätigt die erfolgreiche Speicherung durch einen schnellen intermittierenden Ton.
ON
OFF

Stromversorgung 110-230V~ 9.1-13.1A
50-60Hz
Maximale Schaltlast am Relais 3000W (cosφ=1) @ 230V~
1000W (cosφ=1) @ 110V~
Nur für 110-230V~ Lasten
Max. einzelnen Ausgänge inrush current 80A (20ms)
Umgebungstemperatur im Betrieb -20° - +40°C
Schutzart IPX0
Empfangsfrequenz 868.3 MHz (TVRRL868Gx)
916 MHz (TVRRL916Gx)
Speicherbare Sender 42
4 - Löschung von Funkcodes
4.1 - Einzelner Funkcode
1. 11-mal* die Taste P1 drücken und halten Sie das letzte mal gedrückt. Der Summer erzeugt einen intermittierender Ton.
2. Die Sendertaste drücken, die sich auf den zu löschenden Code bezieht.
Der Summer bestätigt die erfolgreiche Löschung durch einen Dauerton.
4.2 - Alle Funkcodes
1. 12-mal* die Taste P1 drücken und halten Sie das letzte mal 10 Sek. lang gedrückt. Der Summer erzeugt einen schnell
intermittierender Ton. 2. Die Taste loslassen, wenn das Summen in einen Dauerton übergeht.
5 - Fern-Speicherung/-Löschung von Funkcodes
5.1 - Fern-Speicherung weiterer Funkcodes (Der hinzugefügte Funkcode wird dieselben Funktionen haben, wie der Code, der für die
Eingabe verwendet wurde. Dieses Verfahren ist mit allen Arten von Sendern kompatibel.).
5.2 - Fern-Löschung eines Funkcodes
1. Dreimal die Taste P3** des bereits gespeicherten Senders drücken und
gedrückt halten. Der Summer erzeugt einen langsam intermittierenden Ton.
2. Innerhalb von 5 Sekunden eine auf den zu löschenden Code bezogene
Taste drücken. Der Summer bestätigt die erfolgreiche Löschung durch
einen Dauerton.
** Die Taste P3 bendet sich im Inneren des Senders.
x 3
...
P3
< 5 s
1 s
...
P3 < 5 s < 5 s
gespeichert
gespeichert gespeichert neu
1. Die Taste P3** des bereits gespeicherten Senders
drücken und gedrückt halten. Der Summer erzeugt
einen Dauerton. 2. Eine Taste drücken, die mit
einem bereits gespeicherten Code assoziiert ist. Der
Summer unterbricht sich für 1 Sekunde und gibt dann
weiter seinen Dauerton ab. 3. Die Taste drücken, die
mit dem zu speichernden Code des neuen Codes
assoziiert ist. Der Summer bestätigt die erfolgreiche
Speicherung durch einen schnellen intermittierenden
Ton.
DE
TECHNISCHE DATEN
* Das Gerät quittiert jeden Druck mit einem Ton.

IT - Modica dei valori (ON-OFF) preimpostati di un trasmettitore 4/7/42 canali
EN - Modication of the preset values (ON-OFF) of a 4/7/42 channel transmitter
FR - Modication des valeurs (ON-OFF) préréglées d’un émetteur 4/7/42 canaux
DE - Änderung der werte (ON-OFF) eines 4/7/42-Kanal Senders
CH1
CH2
CH3
CH4
CH5
CH6
CH7
21
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH1
CH2
CH3
CH4
CH5
CH6
CH7
3
( 5 s)
IT - 1. Premere il tasto relativo al valore da modicare (CH1..CH4).
2. Regolare il valore (ON o OFF) con i tasti CH5 e CH6.
3. Premere e tenere premuto CH7 per 5s.
EN - 1. Press the button relative to the value to modify (CH1..CH4).
2. Adjust the value (ON o OFF) with buttons CH5 and CH6.
3. Press CH7 and keep it pressed for 5s.
FR - 1. Appuyer sur le bouton concernant la valeur à modier (CH1..CH4).
2. Régler la valeur (ON ou OFF) par mois des boutons CH5 et CH6.
3. Appuyer et maintenir appuyé CH7 pour 5s.
DE - 1. Drücken Sie die Taste bezüglich des zu ändernden Werts (CH1..CH4).
2. Stellen Sie den Wert (ON oder OFF) mit den Tasten CH5 und CH6 ein.
3. CH7 drücken und halten Sie 5S. lang gedrückt.
6 - EASY SCENE
...
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
ON
OFF

IT - Dimensioni e montaggio EN - Dimensions and mounting FR - Dimensions and xation DE - Abmessungen und Montage
IT - Comando di un carico con 1 deviatore (A) oppure 2 deviatori (B).
EN - Command of a load with 1 two-way switch (A) or 2 two-way switches (B).
FR - Commande d’une charge avec 1 dérivateur (A) ou 2 dérivateurs (B).
DE - Steuerung einer Last mit 1 Wechselschalter (A) oder 2 Wechselschalter (B).
IT - Comando di un carico 110-230V~ (no a 3000W)
EN - Command of a 110-230V~ load (up to 3000W)
FR - Commande d’une charge 110-230V~ (jusqu’à 3000W)
DE - Steuerung einer 110-230V~ Last (bis zu 3000W)
IT - Esempi di collegamento EN - Connection examples FR - Exemples de connexion DE - Anschlussbeispiele
48mm
50mm
25mm
P1
L
N
110-230V~
L
N
110/230V~
TVRRLxxxG03P TVRRLxxxGS03
LN
2
3
4
51
LN
4
521
3
A B

TELECO AUTOMATION S.R.L.
ITALY
Tel. [phone]
[e-mail]
TELECO AUTOMATION FRANCE
FRANCE
Tel. [phone]
[e-mail]
TELECO AUTOMATION GMBH
GERMANY
Tel. [phone]
[e-mail]
TELECO AUTOMATION OCEANIA PTY LTD
AUSTRALIA
Tel. [phone]
[e-mail]
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
