TMC Aquarium REEF-Skim Series User manual

FOR ADVANCED AQUARISTS
BY TMC
FOR ADVANCED AQUARISTS
B
BY
TMC
®
TMC
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:10 Page 1

REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:10 Page 2

C
A
B
(mm) ABC
REEF-Skim 50 AC 316 95 103
REEF-Skim 100 AC 340 120 115
REEF-Skim 300 AC 445 165 120
REEF-Skim 300 DC 440 160 120
REEF-Skim 500 AC 450 190 160
REEF-Skim 500 DC 420 190 160
REEF-Skim 1000 AC 530 235 190
REEF-Skim 1000 DC 500 235 190
REEF-Skim 1500 AC 530 255 210
REEF-Skim 1500 DC 530 255 210
REEF-Skim 2000 AC 590 330 270
REEF-Skim 2000 DC 595 335 270
C
B
A
ENGLISH.......................................................................................................................................................................................................... 1
FRANÇAIS..................................................................................................................................................................................................... 10
DE TSCH...................................................................................................................................................................................................... 19
NEDERLANDS........................................................................................................................................................................................ 28
ITALIANO...................................................................................................................................................................................................... 37
ESPAÑOL....................................................................................................................................................................................................... 46
PORT G ÊS............................................................................................................................................................................................ 55
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:10 Page 3

INSTR CTIONS FOR INSTALLATION AND SE
Important Safety Information - Please Read Carefully
- Always isolate from the mains electricity before installing or carrying out any
maintenance to the REEF- kim unit.
- Power to the REEF- kim unit must be supplied through a Residual Current Device (RCD)
with a rated residual operating current not exceeding 30mA.
- Pump rating: AC: 100-240V, 50/60Hz unless marked otherwise. DC: ee separate DC Pump
instructions.
- Do not operate any appliance if it has a damaged cord or plug, if it is malfunctioning, or if it
has been dropped or damaged in any way.
- This unit is designed to be used indoors and is not suitable for any outdoor applications.
- Ensure the REEF- kim unit is safely positioned before operating.
- Always leave a drip-loop in the cables to prevent water running down the cable and reaching
the power source (see below).
- Dispose of this unit responsibly. Check with your local authority for disposal
information.
Drip Loop
s
1
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:10 Page 4

1. Main skimmer body
2. Water outlet
3. Water level adjustment knob
4. Air Silencer
5. Ozone nipple
6. Air silencer inlet
7. Air line connection nipple
8. Air adjustment dial
9. Water level adjustment assembly
10. Skimmer base plate
11. Pump mounting holes (not shown)
12. Pump mounting plates
13. Collection cup
14. Collection cup O ring (not shown)
15. Collection cup lid
16. Collection cup drain port with cap fitted
17. Collection cup drain assembly
18. Pump
19. Bubble diffuser
20. Bubble diffuser mounting plate
21. Venturi
22. Venturi air nipple
23. Air line
24. Securing screws
50/100 - x, 300 - x0,
500/1000/1500 - x7, 2000 - x9
25 Sponge
50/100 x2 (1 fine/1 coarse), 300 x1
26. Pump connector
27. Hanging bracket (50/100 ONLY)
28. Pump water flow adjuster (50/100 ONLY)
29. DC Controller (DC versions ONLY)
PARTS LIST
500/1000/1500/2000 AC
500/1000/1500/2000 DC
NANO
1
2
2
3
10
10
12
15
18
18
18
15
19 19
21
21
22
4
23
23
23
25
25
20 24
24
24
27
28
20
26 26
15
13
13
13
12
1
1
22
300 DC
1
2
3
15
18
29
19
21
23
25
13
22
300 AC
1
2
3
15
18
19
21
23
25
26
13
22
4
4
3
5
6
8
9
16
7
17
29
29
29
Pump
2
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:13 Page 5

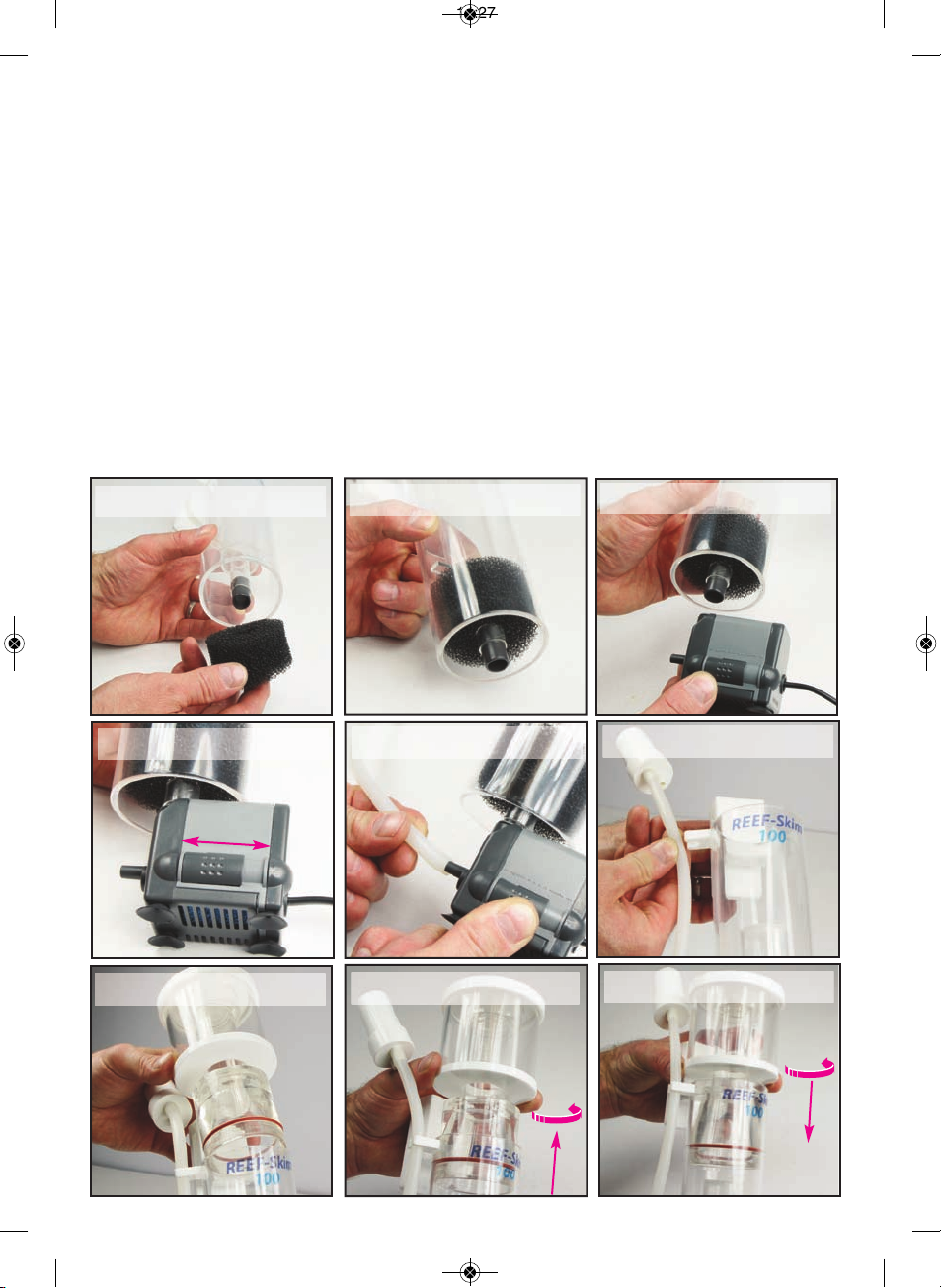

F LL SKIMMER ASSEMBLY/RE-ASSEMBLY
REEF-Skim Nano 50 & 100
These skimmers come almost fully assembled. For initial setup follow photos NANO 3 - 6
below. If you are re-assembling after carrying out maintenance/cleaning please follow photos
NANO 1 - 9 below to re-assemble correctly.
Please note:-
1. These models are hang-on skimmers and are for use inside the aquarium or sump.
2. The sponges help stop bubbles returning to the aquarium and the coarse or fine sponge
should be used as required to help stop bubbles exiting the skimmer.
3. There is no water level adjustment dial on the REEF-Skim Nano. To adjust the water level,
gently twist the collection cup whilst slowly pulling it upwards or pushing it downwards
(see photos NANO 8 & 9 below). To attain a wet or dry skim, follow the instructions in
“First and initial operation” on the following pages, adjusting the water level with the
collection cup rather than the water level adjustment dial as stated. Please note: the REEF-
Skim Nano is ozone safe.
4. For further fine tuning of water flow and to achieve optimum skimming performance the
water flow adjuster on the side of the pump should also be used (see photo NANO 4).
5. Empty and clean collection cup and neck frequently and regularly clean or replace sponges to
ensure optimum performance. Failure to do so will result in operating problems and/or leaks.
NANO 1 NANO 2 NANO 3
NANO 4 NANO 5 NANO 6
NANO 7 NANO 8 NANO 9
+
-
3
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:15 Page 6

F LL SKIMMER ASSEMBLY/RE-ASSEMBLY
REEF-Skim 300
The REEF-Skim 300 comes almost fully assembled. For initial set up or re-assembly after
maintenance/cleaning follow photos AC 1 to AC 6 (for AC skimmers) OR DC 1 to DC 5 (for
DC skimmers) below.
1. Make sure the bubble stop sponge is attached to the outlet before use and regularly clean or
replace it to ensure optimum performance. Failure to do so will result in operating problems
and/or leaks.
2. Please follow the included pump instructions for maintenance advice.
AC 1 AC 2 AC 3
DC 2
AC 4
AC 5 AC 6
DC 3 DC 4
DC 5
DC 1
4
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:18 Page 7

AC 1
AC 9
AC 8
AC 7
AC 6
AC 5
DC 8
DC 7
DC 6
DC 5
DC 4
DC 3
DC 1
AC 3
AC 2
DC 2
AC 4

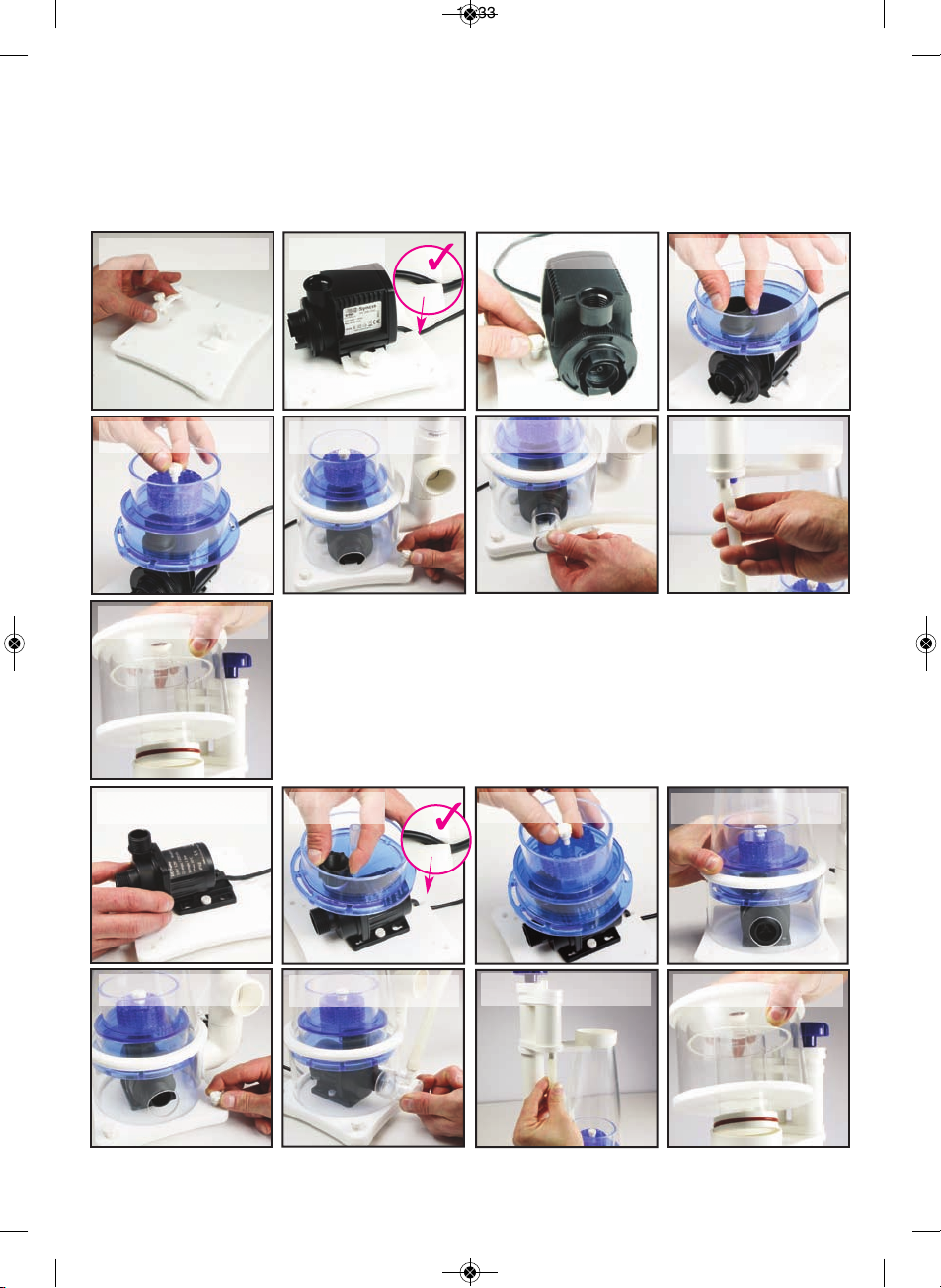

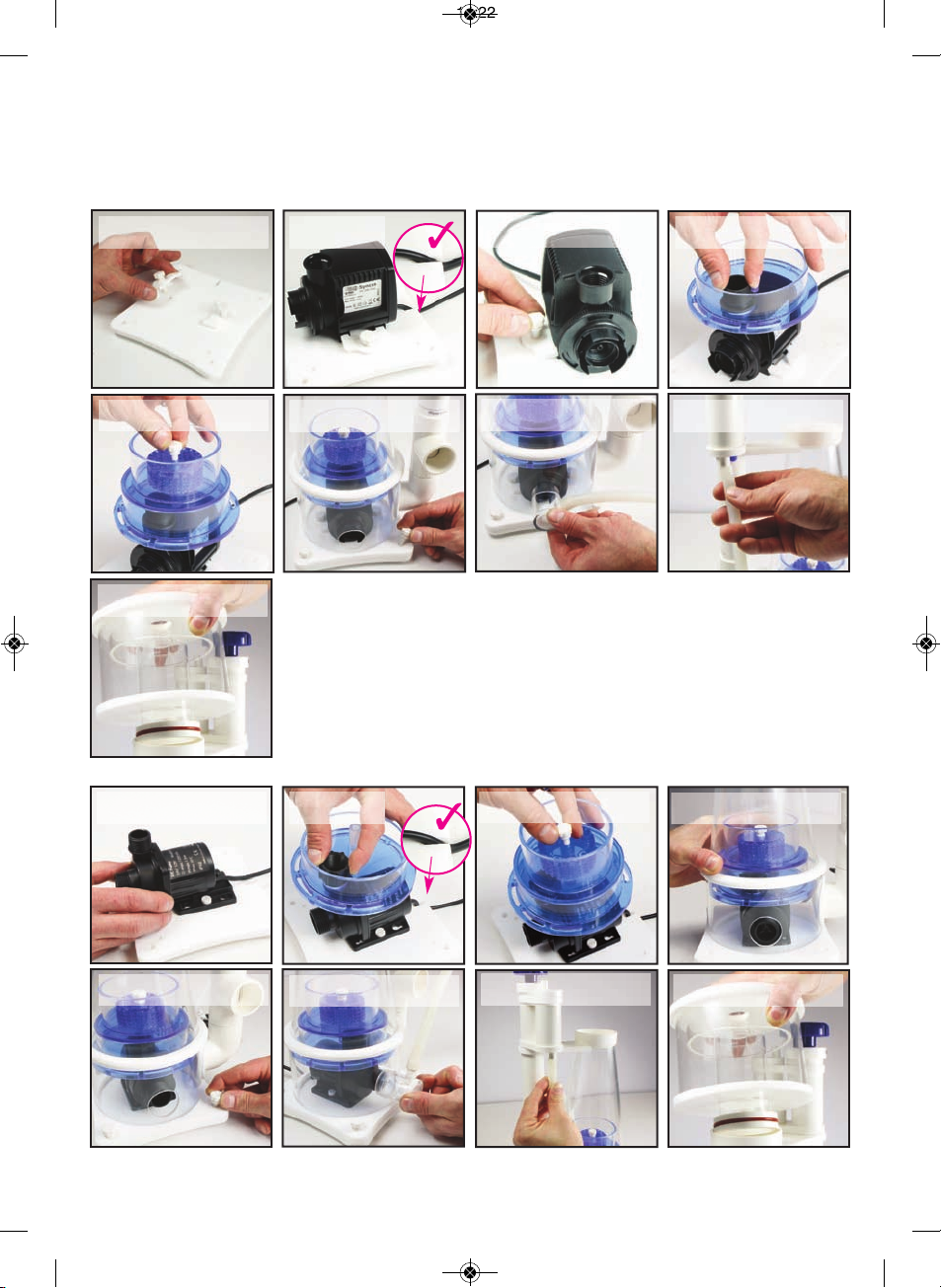

F LL SKIMMER ASSEMBLY/RE-ASSEMBLY
REEF-Skim 500/1000/1500/2000
AC Models
For initial set up or re-assembly after maintenance/cleaning follow photos AC 1 to AC 9 below.
DC Models
For initial set up follow photos DC 6 to DC 8 below.
For re-assembly after maintenance/cleaning follow photos
DC 1 to DC 8 below.
5
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 8

INSTALLATION
The REEF-Skim unit is designed to be used in-sump only and ideally positioned as close to the
aquarium drain pipe as possible to ensure the best possible pick up of organics and other
waste. To ensure that the collection cup can be easily removed for cleaning, allow at least
50mm clearance above the collection cup lid.
1. Place the skimmer in the first section of the sump, or the section where the aquarium drain
pipework is. We recommend you use mechanical filtration on the end of the drain pipework
such as the AquaHabitats Filter Bag System (sold separately). This will ensure no large
pieces of detritus are sucked into the pump which may damage the impeller and/or pump.
2. Adjust the water outlet so that it is in a suitable direction for your installation but ideally
away from the venturi.
3. Ensure the skimmer and its parts are not touching the sides of the sump as this may cause
vibration noise.
4. Fully open the air adjustment dial and water outlet knob before turning the skimmer on.
GENERAL OPERATING INSTR CTIONS
1. Make sure all connections are tightly secured.
2. Ensure the collection cup is securely and correctly positioned on the main skimmer body
and that the drain plug is in place or the collection cup drain hose is attached.
3. Turn the water adjustment knob anti-clockwise to lower the
water level or clockwise to raise the water level.
4. Turn the air adjustment dial to adjust the amount of air
pulled in by the skimmer as required. Fully open will be the
most commonly used position but restricting the air flow
slightly can improve air pull and, in turn, intensify
microbubble production.
5. Clean and empty the collection cup regularly, and periodically clean and maintain all other
internal parts to ensure the skimmer works as efficiently as possible.
6. The REEF-Skim unit can operate in both shallow and deep water. However, the optimum
water level is marked on the body.
Water Level Adjustment Dial
Lower water level/
increased flow
Higher water level/
decreased flow
-
+
6
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 9

INITIAL OPERATION
Caution: Fully open the air adjustment dial and turn the water level adjustment
dial ANTI-CLOCKWISE as far as you can (to lower the water level as far as
possible) BEFORE turning on the skimmer. REEF-Skim units have very powerful pumps
and flooding can occur quickly if air and water levels are not correctly set.
1. Once correctly assembled and positioned, plug in and switch
on the pump.
2. With the water level adjustment dial still in its lowest position,
allow the pump to run for 24-48 hours to allow the skimmer to
establish itself before adjusting it to a wetter or dry skim.
3. It may take up to 5 weeks for the skimmer to become stable
and for the number of bubbles passed back into the tank to
reduce. Please note: these bubbles are completely safe.
4. We recommend you check the water level frequently and use the
collection cup drain hose provided to avoid over-skimming accidents.
5. The biological output of your aquarium will vary daily and
even hourly depending on stocking, water change regime, feeding and additives used. This
could result in changes in the amount of skimmate produced and therefore adjustments are
required whenever there is a major change in any of the above.
6. Once the skimmer is established and the water level is stable within the collection cup, turn
the water level adjustment dial to control the water level within the main chamber of the
skimmer body to your desired foam consistency.
DRY SKIMMING
1. Turn water level adjustment dial until the micro-bubbles fill
approx. 10-15% of the collection cup cone (see diagram).
2. The micro-bubbles produce a dense foam layer which rises
to the top of the cone where it collects until the dry foam
overflows into the collection cup.
3. The result is a dry foam, consisting of concentrated waste
material, which may condense into a dark liquid.
WET SKIMMING
1. Turn water level adjustment dial until the micro-bubbles fill
approx 50% of the collection cup cone.
2. Wet foam is produced and rises to the lid then slides down
the collection cup cone as wet waste water. Use of the
collection cup drain hose is recommended.
3. The result is a wet foam consisting of diluted waste material.
This may condense into a yellow/light brown liquid. Use
caution when wet skimming with an auto-top up system as
your aquarium salinity may drop due to over compensation.
NOTE: Variables such as introducing new fish or invertebrates
into the aquarium, frequent feeding, adding supplements or
medications, fluctuations in water quality, water changes and maintenance may temporarily
alter the performance of the REEF-Skim skimmers and/or removal of your additive.
Collection
Cup Cone
Level of
Micro Bubbles
Collection
Cup Cone
Level of
Micro Bubbles
Collection
Cup Cone
Level of
Micro Bubbles
7
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 10

SE WITH OZONE
REEF-Skim Protein Skimmers and the supplied pump are suitable for use with ozone.
To use with ozone, simply connect the outlet of the ozone generator to the ozone injection
nipple (this will be covered with a small cap) on the bottom of the air silencer. Turn the air
adjustment dial so as much air as possible is sucked through the ozone unit, but without
affecting bubble production performance. We highly recommend using a V2Ozone Ozone
Generator for safe ozone dosing.
USEFUL TIP: Although ozone gas enhances the skimming process, should a reduction in
skimming performance be noticed following the addition of an ozone generator there is a good
chance that the ozone generator is either blocked or is limiting the amount of air being drawn
into the venturi injection system. This problem is easily overcome by increasing the amount of
air that is allowed through by turning the air adjustment dial as appropriate.
Caution: Ozone is dangerous and should be used with care. Always refer to the instructions
and safety guidelines of the ozone generator manufacturer.
MAINTENANCE
Caution: To avoid possible electric shock, special care should be taken
when using this electrical appliance near water.
Caution: Always isolate the pump from mains electricity before installing
or carrying out any maintenance to the skimmer.
REEF-Skim Protein Skimmers should need very little adjustment and maintenance once set up
correctly. However due to salt deposits and the high calcium level in marine aquariums it is
common for deposits to build up and therefore it is recommended that the skimmer and
venturi are cleaned periodically with a bottle brush or similar. The air line may also need to be
replaced periodically.
1. To operate efficiently, the skimmer must be in use 24 hours a day.
2. Make sure all connections are tightly secured.
3. Check regularly that the skimmer is functioning properly and producing the desired foam
consistency and waste material. Adjust water level adjustment dial as required.
4. When the collection cup is full or dirty, ensure all waste material is removed. The more
frequently the cup is cleaned, the more efficient the skimmer will be.
5. Remove the collection cup by gently pulling the cup upwards, keeping it level. Clean any
organic build up, salt and/or calcium deposits from the collection cup and neck.
6. Ensure the outlet and inlet pipe assemblies and the air inlet on the venturi are clean and
free of blockages.
7. Clean the pump regularly to ensure it does not become clogged with debris or detritus
(refer to separate pump instructions for full maintenance details).
8. During cleaning and/or maintenance ensure that the collection cup O ring is clean and free
from cracks and detritus, salt and/or calcium deposits. Make sure the O ring is correctly
re-positioned after cleaning. Failure to do so could result in leaks when the water pump is
switched on. Lubricate all O rings with silicon grease periodically.
8
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 11

TRO BLE SHOOTING
Problem: The skimmer is not removing any waste
1. Possible Cause: Water level is too low or skimmer is positioned in water that is too shallow.
Solution: Alter water level adjustment dial accordingly or raise skimmer in sump.
2. Possible Cause: Air line, venturi or needlewheel impeller is blocked.
Solution: Remove and check for blockage and clean as required.
3. Possible Cause: Pump is not plugged in or is not operating correctly.
Solution: See pump section below
4. Possible Cause: The skimmer has not bedded in yet or the aquarium is too new to produce
enough organic waste to be removed.
Solution: Allow more time for the skimmer to bed in and the tank to mature.
Problem: Skimmer water level fluctuates
1. Possible Cause: Evaporation causing level changes in the sump.
Solution: Install a V2Auto Top Up System or similar, to ensure stable levels.
2. Possible Cause: Pump, venturi and needlewheel impeller may be blocked.
Solution: Check that the pump, venturi and impeller are free from detritus.
Problem: Pump is not operating correctly
Caution: Always isolate the pump from mains electricity before installing or carrying out any
maintenance to the pump and refer to the pump operation, maintenance and safety
instructions supplied with the pump.
1. Possible Cause: Pump is not plugged in.
Solution: Ensure pump is connected to power supply and switched on.
2. Possible Cause: Pump is blocked with dirt and debris.
Solution: Clean the pump to remove dirt and debris (refer to pump instructions for full
maintenance instructions).
Problem: No air bubbles (or very few) are being produced inside the skimmer
1. Possible Cause: The air line to the venturi is not attached.
Solution: Re-attach the air line to the venturi.
2. Possible Cause: The air inlet of the venturi or needlewheel impeller is blocked.
Solution: Remove and check for blockage and clean as required.
3. Possible Cause: Pump is not operating or performing correctly.
Solution: See pump section above.
Problem: No foam is being produced inside the collection cup
1. Possible Cause: Water level inside the chamber needs to be adjusted.
Solution: Alter water level adjustment dial accordingly.
2. Possible Cause: Skimmer has just been installed and may take up to 24hrs to adjust
properly to the aquarium system.
Solution: Let the pump run for 24-48 hours to allow the skimmer to establish itself before
making any adjustments.
Problem: Water is rapidly overflowing into the collection cup
1. Possible Cause: Water level may be too high or skimmer is positioned in water that is too deep.
Solution: Alter water level adjustment dial accordingly or reduce water level in the sump.
2. Possible Cause: Water is not being discharged through the outlet pipe assembly.
Solution: Remove and check for blockage and clean water outlet assembly as required.
9
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 12

INSTR CTIONS PO R L'INSTALLATION ET L' TILISATION
Informations importantes de sécurité – Veuillez lire attentivement
- Isolez toujours l'unité REEF- kim du réseau électrique avant de l'installer ou
d'effectuer un entretien sur celle-ci.
- L'unité REEF- kim doit être alimentée par un dispositif à courant différentiel résiduel (DCR)
ayant un courant de fonctionnement résiduel nominal n'excédant pas 30 mA.
- Puissance nominale de la pompe : CA : 100-240 V, 50/60 Hz, sauf indication contraire. CC :
Voir les instructions séparées pour pompe à courant continu.
- Ne faites pas fonctionner un appareil si son cordon ou sa fiche est endommagé(e), s'il est
défectueux ou s'il est tombé ou a été endommagé d'une quelconque façon.
- Cette unité est conçue pour être utilisée à l'intérieur et ne convient pas à des
applications à l'extérieur.
- Assurez-vous que l'unité REEF- kim est correctement mise en place avant de l'utiliser.
- Laissez toujours une boucle d'égouttement dans les câbles afin d'empêcher l'eau de couler le
long du câble et d'atteindre la source d'alimentation (voir ci-dessous).
- Débarrassez-vous de cet appareil de façon responsable. Renseignez-vous auprès
des autorités locales pour obtenir des informations au sujet de son élimination.
Boucle d'égouttement
s
10
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:22 Page 13

1. Corps de l'écumeur
2. Sortie d'eau
3. Bouton de réglage du niveau d'eau
4. Silencieux d'admission
5. Mamelon d'ozone
6. Entrée du silencieux d'admission
7. Mamelon de branchement de conduite d'air
8. Bouton de réglage de l'air
9. Ensemble de réglage du niveau d'eau
10. Socle de l'écumeur
11. Trous de montage de la pompe (non représentés)
12. Plaques de montage de la pompe
13. Godet de collecte
14. Joint torique du godet de collecte (non représenté)
15. Couvercle du godet de collecte
16. Orifice de vidange du godet de collecte avec
bouchon en place
17. Ensemble de vidange du godet de collecte
18. Pompe
19. Diffuseur de bulles
20. Plaque de montage du diffuseur de bulles
21. Venturi
22. Mamelon d'air du venturi
23. Conduite d'air
24. Vis de fixation
50/100 - x, 300 - x0,
500/1000/1500 - x7, 2000 - x9
25. Éponge
50/100 x2 (1 fine/1 grossière), 300 x1
26. Raccord de pompe
27. Support d'accrochage (50/100 SEULEMENT)
28. Régulateur du débit d'eau de la pompe (50/100
SEULEMENT)
29. Régulateur de charge (Versions CC SEULEMENT)
LISTE DES PIÈCES
500/1000/1500/2000 AC
500/1000/1500/2000 DC
NANO
1
2
2
3
10
10
12
15
18
18
18
15
19 19
21
21
22
4
23
23
23
25
25
20 24
24
24
27
28
20
26 26
15
13
13
13
12
1
1
22
300 DC
1
2
3
15
18
29
19
21
23
25
13
22
300 AC
1
2
3
15
18
19
21
23
25
26
13
22
4
4
3
5
6
8
9
16
7
17
29
29
29
Pompe
11
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:25 Page 14

MONTAGE/REMONTAGE COMPLET DE L'ÉC ME R
REEF-Skim Nano 50 et 100
Ces écumeurs sont livrés presque entièrement assemblés. Pour la première mise en service, suivez les
photos NANO 3 - 6 ci-dessous. Si vous effectuez un remontage après une opération d'entretien/
nettoyage, veuillez suivre les photos NANO 1 - 9 ci-dessous pour assurer un remontage correct.
Remarques :
1. Ces modèles sont des écumeurs à suspendre et sont à utiliser à l'intérieur de l'aquarium ou d'une cuve.
2. Les éponges aident à empêcher les bulles de retourner à l'aquarium et l'éponge, grossière ou fine,
doit être utilisée autant que nécessaire pour contribuer à empêcher les bulles de sortir de l'écumeur.
3. Il n'y a pas de bouton de réglage de niveau d'eau sur le REEF-Skim Nano. Pour régler le niveau
d'eau, tournez doucement le godet de collecte tout en le tirant vers le haut ou en le poussant vers
le bas lentement (voir les photos NANO 8 et 9 ci-dessous). Pour obtenir un écumage sec ou
humide, suivez les instructions de « Première mise en service » dans les pages suivantes, en réglant
le niveau d'eau avec le godet de collecte plutôt qu'avec le bouton de réglage de niveau d'eau comme
indiqué. Nota bene : le REEF-Skim Nano est sans danger pour la couche d'ozone.
4. Pour améliorer le réglage de précision du débit d'eau et obtenir des performances optimales d'écumage,
il faut aussi utiliser le régulateur du débit d'eau sur le côté de la pompe (voir photo NANO 4).
5. Videz et nettoyez fréquemment le récipient et le col de collecte et nettoyez ou remplacez
régulièrement les éponges pour garantir des performances optimales. Ne pas le faire
pourrait entraîner des problèmes de fonctionnement et/ou des fuites.
NANO 1 NANO 2 NANO 3
NANO 4 NANO 5 NANO 6
NANO 7 NANO 8 NANO 9
+
-
12
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:27 Page 15

MONTAGE/REMONTAGE COMPLET DE L'ÉC ME R
REEF-Skim 300
Le REEF-Skim 300 est livré presque entièrement assemblé. Pour la première mise en service ou
pour un remontage après une opération d'entretien/nettoyage, suivez les photos AC 1 à AC 6
(pour les écumeurs CA) ou DC 1 à DC 5 (pour les écumeurs CC) ci-dessous.
1. Assurez-vous avant utilisation que l'éponge d'arrêt des bulles est fixée à la sortie et
nettoyez-la ou remplacez-la régulièrement pour garantir des performances optimales. Ne
pas le faire pourrait entraîner des problèmes de fonctionnement et/ou des fuites.
2. Veuillez suivre les instructions concernant la pompe contenues dans le présent document
pour obtenir des conseils d'entretien.
AC 1 AC 2 AC 3
DC 2
AC 4
AC 5 AC 6
DC 3 DC 4
DC 5
DC 1
13
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:29 Page 16

AC 1
AC 9
AC 8
AC 7
AC 6
AC 5
DC 8
DC 7
DC 6
DC 5
DC 4
DC 3
DC 1
AC 3
AC 2
DC 2
AC 4
MONTAGE/REMONTAGE COMPLET DE L'ÉC ME R
REEF-Skim 500/1000/1500/2000
Modèles CA
Pour la première mise en service ou pour un remontage après une opération d'entretien/
nettoyage, suivez les photos AC 1 à AC 9 ci-dessous.
Modèles CC
Pour la première mise en service, suivez les photos DC 6 à DC 8
ci-dessous.
Pour un remontage après une opération d'entretien/nettoyage, suivez
les photos DC 1 à DC 8 ci-dessous.
14
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:33 Page 17

INSTALLATION
L'unité REEF-Skim est conçue pour être utilisée seulement à l'intérieur d'une cuve et dans
l'idéal placée aussi près que possible du tuyau d'évacuation de l'aquarium pour assurer la
meilleure collecte possible des matières organiques et autres déchets. Pour garantir que le
godet de collecte puisse être facilement retiré pour nettoyage, prévoyez au moins 50 mm de
hauteur libre au-dessus du couvercle du godet de collecte.
1. Placez l'écumeur dans la première section de la cuve ou dans la section où se trouve la
tuyauterie d'évacuation de l'aquarium. Nous vous recommandons d'utiliser une filtration
mécanique à l'extrémité de la tuyauterie d'évacuation telle que le système de sac de filtre
AquaHabitats (vendu séparément). Cela garantira que la pompe n'aspirera aucun gros
morceau de détritus qui pourrait endommager l'impulseur et/ou la pompe.
2. Ajustez la sortie d'eau pour qu'elle soit dans la direction convenant à votre installation mais
idéalement loin du venturi.
3. Assurez-vous que l'écumeur et ses pièces ne touchent pas les côtés de la cuve car cela
pourrait causer des bruits de vibration.
4. Ouvrez à fond le bouton de réglage d'air et bouton de sortie d'eau avant d'allumer
l'écumeur.
MODE D'EMPLOI GÉNÉRAL
1. Assurez-vous que tous les raccordements sont correctement
serrés.
2. Assurez-vous que le godet de collecte est solidement et
correctement mis en place sur le corps principal de
l'écumeur et que le bouchon de vidange est en place, ou que
le tuyau de vidange du godet de collecte est fixé.
3. Tournez le bouton de réglage de l'eau dans le sens inverse des aiguilles d'une montre pour
diminuer le niveau de l'eau ou dans le sens des aiguilles d'une montre pour augmenter le
niveau de l'eau.
4. Tournez le bouton de réglage d'air pour régler la quantité d'air aspiré par l'écumeur selon
les besoins. Ouvert à fond sera la position la plus couramment utilisée mais limiter
légèrement le débit d'air peut améliorer l'aspiration d'air et, par conséquent, intensifier la
production de microbulles.
5. Nettoyez et videz régulièrement le godet de collecte et nettoyez et entretenez
périodiquement toutes les autres pièces internes afin de garantir que l'écumeur fonctionne
aussi efficacement que possible.
6. L'unité REEF-Skim peut fonctionner à la fois en eau peu profonde et en eau profonde.
Cependant, le niveau d'eau optimal est marqué sur le corps.
Bouton de Réglage du Niveau d'Eau
Niveau d'eau plus
bas, augmentation
du débit
Niveau d'eau plus
haut, diminution
du débit
-
+
15
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:33 Page 18

PREMIÈRE MISE EN SERVICE
Attention : Ouvrez à fond le bouton de réglage d'air et tournez le bouton de réglage de
niveau d'eau DANS LE SENS INVERSE DES AIG ILLES D' NE MONTRE aussi loin
que vous pouvez (pour abaisser le niveau d'eau autant que possible) AVANT d'allumer
l'écumeur. Les unités REEF-Skim ont des pompes très puissantes et des inondations peuvent se
produire rapidement si les niveaux d'air et d'eau ne sont pas correctement fixés.
1. Une fois l'appareil correctement assemblé et mis en place, branchez la pompe et mettez-la en marche.
2. Avec le bouton de réglage de niveau d'eau dans sa position la plus
basse, laissez la pompe tourner pendant 24-48 heures pour
permettre à l'écumeur de s'établir avant de le régler sur un
écumage plus humide ou sec.
3. Cela peut prendre jusqu'à cinq semaines pour que l'écumeur se
stabilise et que le nombre de bulles retournées dans le réservoir
se réduise. Nota bene : ces bulles sont absolument sans risque.
4. Nous vous recommandons de vérifier fréquemment le niveau
d'eau et d'utiliser le tuyau de vidange du godet de collecte fourni
pour éviter des accidents de surécumage.
5. L'effluent biologique de votre aquarium variera d'un jour à l'autre
et même d'une heure à l'autre en fonction du peuplement, du
régime de changement d'eau, de l'alimentation et des additifs utilisés. Cela pourrait entraîner des
modifications de la quantité d'écumage produite et par conséquent des réglages sont nécessaires à
chaque modification majeure de l'un quelconque des facteurs ci-dessus.
6. Une fois que l'écumeur est stabilisé et que le niveau d'eau à l'intérieur du godet de collecte est
stable, tournez le bouton de réglage du niveau d'eau pour commander le niveau d'eau dans la
chambre principale du corps d'écumeur et obtenir la consistance
d'écume souhaitée.
ÉC MAGE SEC
1. Tournez le bouton de réglage du niveau d'eau jusqu'à ce que les
microbulles remplissent à peu près 10-15 % du cône du godet de
collecte (voir schéma).
2. Les microbulles produisent une couche d'écume dense qui monte
jusqu'en haut du cône où elle s'accumule jusqu'à ce que l'écume
sèche déborde dans le godet de collecte.
3. Le résultat est une écume sèche, constituée de déchets concentrés,
qui peut se condenser en un liquide foncé.
ÉC MAGE H MIDE
1. Tournez le bouton de réglage du niveau d'eau jusqu'à ce que les
microbulles remplissent à peu près 50 % du cône du godet de
collecte.
2. De la mousse humide est produite et monte jusqu'au couvercle
puis descend en glissant dans le cône du godet de collecte sous
forme d'eaux résiduaires. L'utilisation du tuyau de vidange du godet
de collecte est recommandée.
3. Le résultat est une écume humide constituée de déchets dilués.
Ceux-ci peuvent se condenser en un liquide jaune/brun clair. Soyez
prudent quand vous effectuez un écumage humide avec un système
à remplissage automatique car la salinité de votre aquarium peut
chuter en raison d'une surcompensation.
REMARQ E: Des variables telles que l'introduction de nouveaux poissons ou invertébrés
dans l'aquarium, une distribution fréquente d'aliments, l'ajout d'aliments de complément ou
de médicaments, les fluctuations de la qualité
de l'eau, les changements d'eau et l'entretien peuvent temporairement affecter les
performances des écumeurs REEF-Skim et/ou l'élimination de votre additif.
Cône du
godet de
récupération
Niveau des
micro-bulles
Cône du
godet de
récupération
Niveau des
micro-bulles
Cône du
godet de
récupération
Niveau des
micro-bulles
16
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:34 Page 19

TILISATION AVEC DE L'OZONE
Les écumeurs à protéine REEF-Skim et la pompe fournie conviennent à une utilisation avec de l'ozone.
Pour les utiliser avec de l'ozone, il suffit de raccorder la sortie du générateur d'ozone au mamelon
d'injection d'ozone (qui sera recouvert d'un petit bouchon) sur le fond du silencieux d'air. Tournez le
bouton de réglage d'air afin qu'autant d'air que possible soit aspiré à travers l'unité d'ozone, mais
sans affecter les performances de production de bulles. Nous recommandons vivement d'utiliser un
générateur d'ozone V2Ozone pour un dosage sûr de l'ozone.
CONSEIL UTILE : Quoique l’ozone améliore le processus d’écumage, au cas où l'on
remarquerait une réduction des performances d'écumage suite au raccordement à un
générateur d’ozone, il y a de fortes chances que le générateur d’ozone soit colmaté ou qu'il
limite la quantité d’air aspirée dans le système d’injection venturi. On surmonte facilement ce
problème en augmentant la quantité d'air admise en tournant le bouton de réglage d'air
comme il convient.
Attention : L’ozone est un gaz dangereux qui doit être utilisé avec prudence. Veuillez
toujours vous reporter aux instructions et consignes de sécurité du fabricant du
générateur d’ozone.
ENTRETIEN
Attention : Pour éviter tout risque de décharge électrique, des précautions particulières
sont à prendre quand on utilise cet appareil électrique à proximité de l'eau.
Attention : Isolez toujours la pompe du réseau électrique avant d'installer l'écumeur ou
d'effectuer tout entretien sur celui-ci.
Une fois installés correctement, les écumeurs à protéine REEF-Skim ne devraient nécessiter
que peu de réglages et d'entretien. Toutefois, en raison des dépôts de sel et du niveau élevé de
calcium dans les aquariums marins, la formation de dépôts est fréquente et il est recommandé
de nettoyer périodiquement l’écumeur et le venturi avec un goupillon ou un ustensile similaire.
La conduite d'air peut aussi avoir besoin d'être remplacée périodiquement.
1. Pour fonctionner efficacement, l’écumeur doit être en service 24 heures sur 24.
2. Assurez-vous que tous les raccordements sont correctement serrés.
3. Vérifiez régulièrement que l’écumeur fonctionne correctement et produit la consistance
d'écume et les déchets souhaités. Réglez le bouton de réglage du niveau d'eau comme
souhaité.
4. Quand le godet de collecte est plein ou sale, veillez à retirer tous les déchets. Plus on
nettoie le godet fréquemment, plus l'écumeur sera efficace.
5. Déposez le godet de collecte en le tirant doucement vers le haut et en le maintenant
horizontal. Débarrassez le godet de collecte et le col de toute accumulation organique et
des dépôts de sel et/ou de calcium.
6. Assurez-vous que les tuyauteries d'entrée et de sortie et l'entrée d'air sur le venturi sont
propres et ne sont pas obstruées.
7. Nettoyez régulièrement la pompe pour garantir qu'elle n'est pas encrassée par des débris
ou des détritus (reportez-vous aux instructions à part pour la pompe pour les détails
d'entretien complets).
8. Pendant le nettoyage et/ou l'entretien, assurez-vous que le joint torique du godet de
collecte est propre et qu'il est exempt de fissures et de détritus et dépôts de sel et/ou de
calcium. Veillez à replacer correctement le joint torique après nettoyage. Le non-respect de
cette consigne peut entraîner des fuites lors de la mise en marche de la pompe. Graissez
périodiquement tous les joints toriques avec de la graisse au silicium.
17
REEF-Skim instructions v1-2014 Layout 1 12/11/2014 14:34 Page 20
