Trevi XF 4800 RAVE User manual

SISTEMA 2 ALTOPARLANTI AMPLIFICATI ALTA POTENZA
MIX FADER/2x BLUETOOTH/2x USB/2x AUX IN/2x MIC
Manuale d'uso e collegamento
HIGH POWER 2 AMPLIFIED SPEAKERS SYSTEM
MIX FADER/2x BLUETOOTH/2x USB/2x AUX IN/2x MIC
Connection and Operation Manual
2 HAUT-PARLEURS AMPLIFIÉS À HAUTE PUISSANCE
MIX FADER/2x BLUETOOTH/2x USB/2x AUX IN/2x MIC
Mode d'emploi et branchement
2 HOHE LEISTUNGS VERSTÄRKER LAUTSPRECHER
MIX FADER/2x BLUETOOTH/2x USB/2x AUX IN/2x MIC
Gebrauchs- und Anschlusshandbuch
SISTEMA DE 2 ALTAVOCES AMPLIFICADO DE ALTA POTENCIA
MIX FADER/2x BLUETOOTH/2x USB/2x AUX IN/2x MIC
Manual para el uso y la conexión
2x
AUX IN
XF 4800 RAVE
Guida d’uso
User guide
600 W
MAX
2x BT
BLUETOOTH
Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it
For additional information and updates of this product see www.trevi.it
DISCO
LIGHT
2x USB
PLAYER
2x SD card
PLAYER
MIX
CONSOLLE

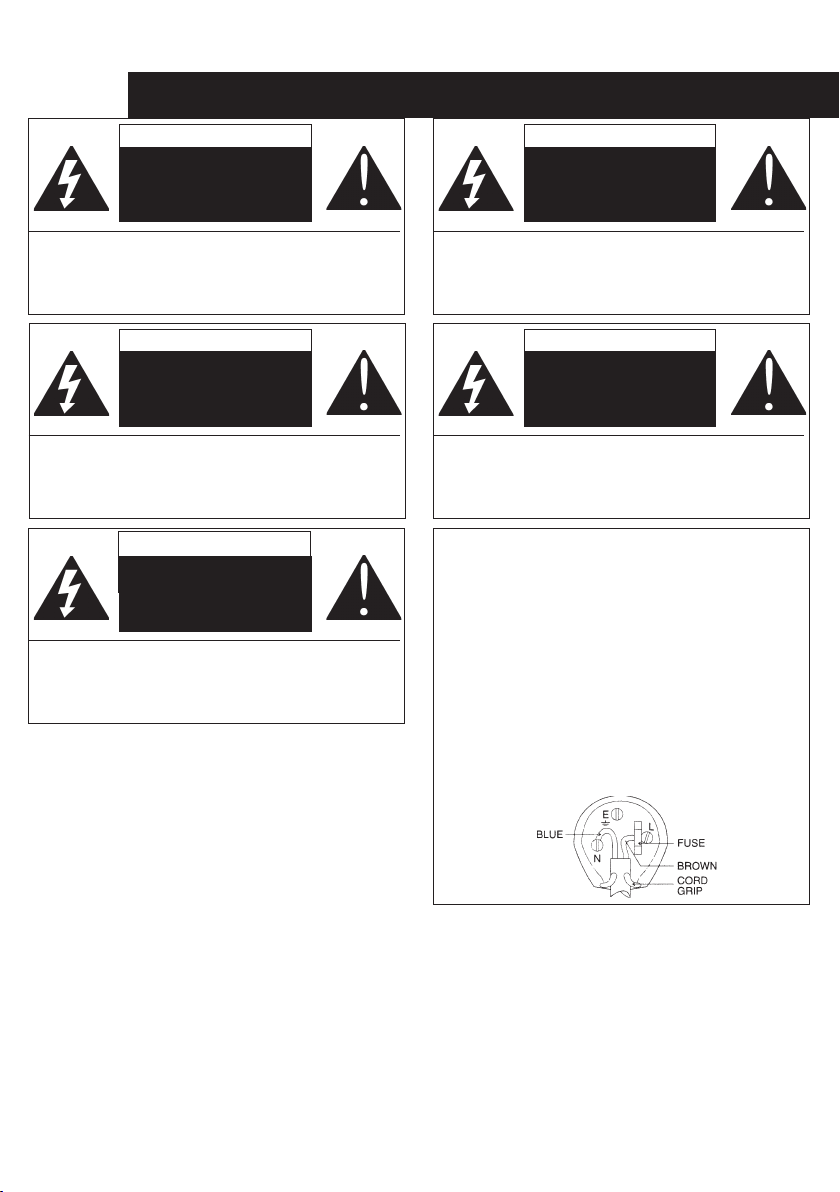

WARNINGS
ATTENZIONE
RISCHIO DI SCOSSE ELET-
TRICHE!
NON ESPORRE A PIOGGIA E
UMIDITÀ
ATTENZIONE: NON APRITE L'APPARECCHIO. ALL'INTERNO NON VI SONO
COMANDI MANIPOLABILI DALL'UTENTE NE PARTI DI RICAMBIO. PER TUTTE
LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA
AUTORIZZATO TREVI
WARNING!
WARNING: DO NOT OPEN THE SET. NEITHER CONTROLS OR SPARE PARTS TO
BE USED BY THE USER ARE TO BE FOUND INSIDE IT. APPLY TO AUTHORISED
TREVI CENTERS FOR SERVICE OPERATIONS.
DANGER OF ELECTRIC SHOCK!
DO NOT EXPOSE TO
RAIN OR HUMIDITY
ATTENTION
ATTENTION: NE PAS OUVRIR L’APPAREIL, A L’INTERIEUR IL N’Y A PAS DE
COMMANDESAMANIPULERPAR L’UTILISATEUR OU DE PIECES DE RECHANGE.
POUR TOUTES LES OPERATIONS DE SERVICE IL FAUT S’ADRESSER A UN
SERVICE D’ASSISTANCE AUTORISE TREVI.
RISQUE DE DECHARGES ELEC-
TRIQUES
NE PAS EXPOSER A LA PLUIE ET A
L’HUMIDITE
ACHTUNG
ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM
BENUTZERSELBSTINSTANDSETZBARENTEILEUNDAUCHKEINEERSATZTEILE.
FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI
AUTORISIERTEN KUNDENDIENSTSTELLE.
GEFAHR ELEKTRISCHER SCHLÄGE
NICHT DER FEUCHTIGKEIT UND
DEM REGEN AUSSETZEN
ATENCION
ATENCION: NO ABRIR EL APARATO, EN SU INTERIOR NO HAY MANDOS QUE
PUEDAN SER MANIPULADOS POR EL USUARIO NI PARTES DE REPUESTO.
PARA TODAS LAS OPERACIONES DE SERVICIO DIRIGIRSE A UN CENTRO DE
ASISTENCIA AUTORIZADO TREVI.
PELIGRO DE CHOQUES
ELECTRICOS
NO EXPONER A LLUVIA Y
HUMEDAD
UK PLUG ONLY
WIRES CONNECTIONS TO A UK THREE-PIN PLUG
The wires in this mains lead are coloured in accordance with the
following wiring codes:
Blue:........................................ Neutral
Brown:..................................... Live
The wires in this mains lead must be connected to the terminals in
the plug as follows:
Blue wire:.................................N or Black
Brown wire: ............................. L or Red
Neither wire is to be connected to the earth (E or W) terminal of
three-pin plug.
Should the fuse fail in the plug remove the plug form the wall socket
and replace the fuse with a 3 Amp. ASTA approved BS 1362 fuse.

4
XF 4800 RAVE
NOTE D'USO
Evitare di posizionare l'apparecchio:
- Vicino a campi magnetici.
- Vicino a fonti di calore come caloriferi e stufe.
- In luoghi molto umidi come stanze da bagno, piscine, ecc...
- In luoghi molto polverosi.
- In luoghi soggetti a forti vibrazioni.
- Non avvicinare l’orecchio all’altoparlante durante le fasi di messa a punto e regolazioni del volume, e, in particolare,
di tenere il volume al minimo nella fase di accensione
- Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di
aria (almeno 5 cm).
- Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare
l’apparecchio al più vicino centro assistenza autorizato TREVI.
- L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno di liquido, quali
vasi, deve essere posto sull’apparecchio.
- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull’apparecchio.
- I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e la conseguente caduta
dell’apparecchio.
- Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.
- Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
- Conservare il presente manuale per futuri riferimenti.
CURA E MANUTENZIONE
Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.
IMPORTANTE
Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio
ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà
opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.
TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche
diverse da quelle descritte.
ITALIANO
A. Ventola di raffreddamento.
B. Collegamento seconda cassa.
C. Cavo di alimentazione.

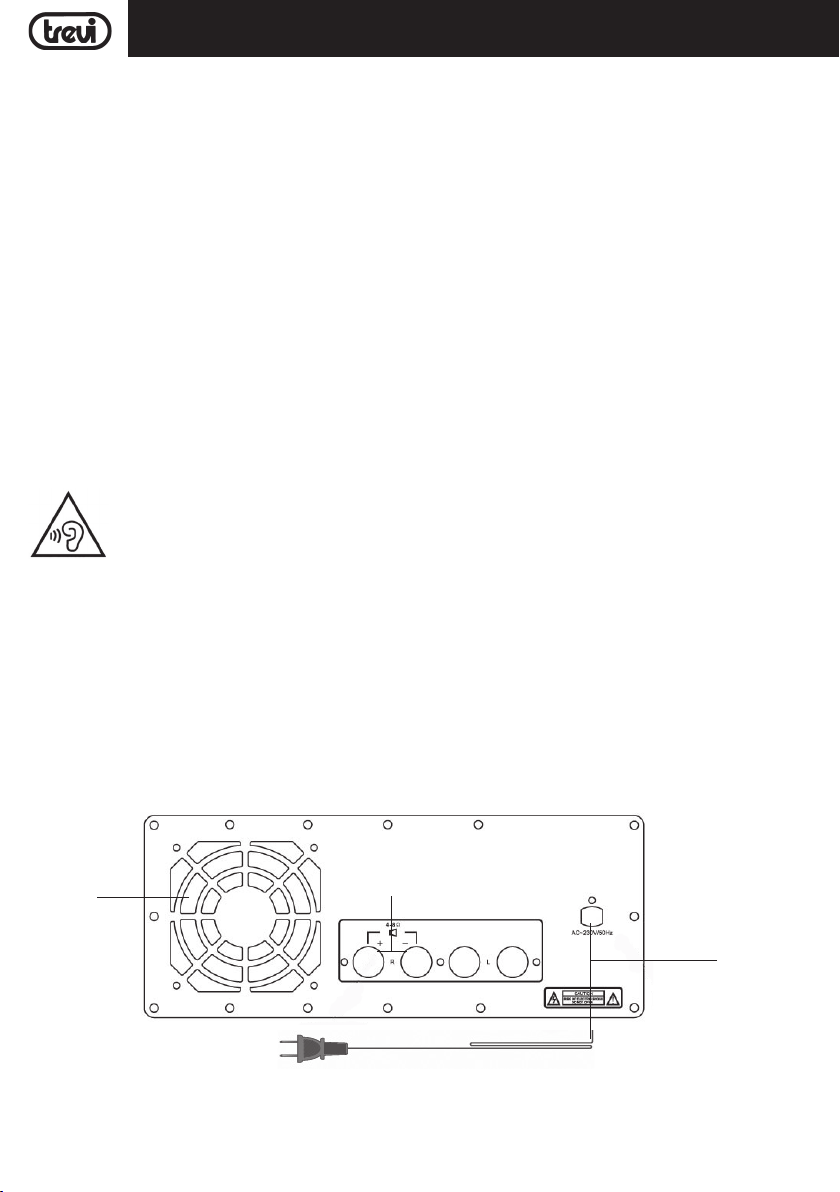

PANNELLO POSTERIORE
Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati
A
C
B

5
XF 4800 RAVE

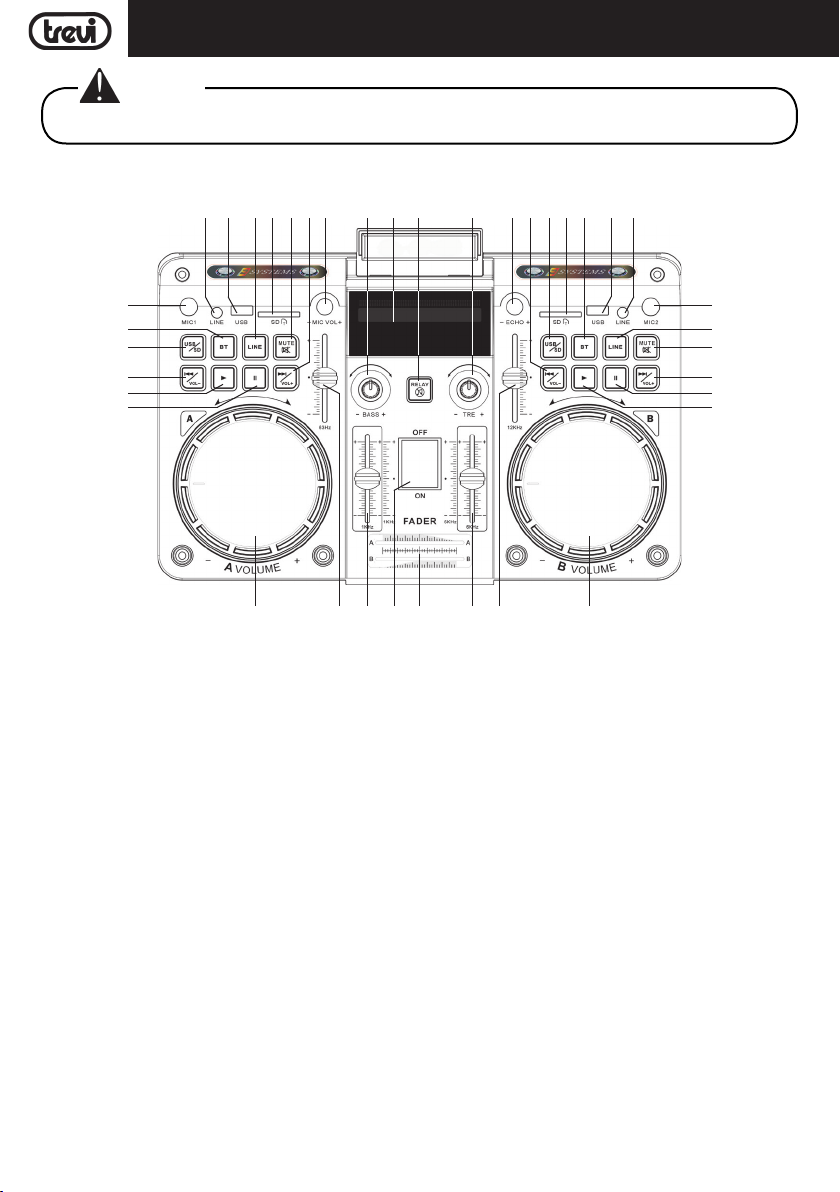

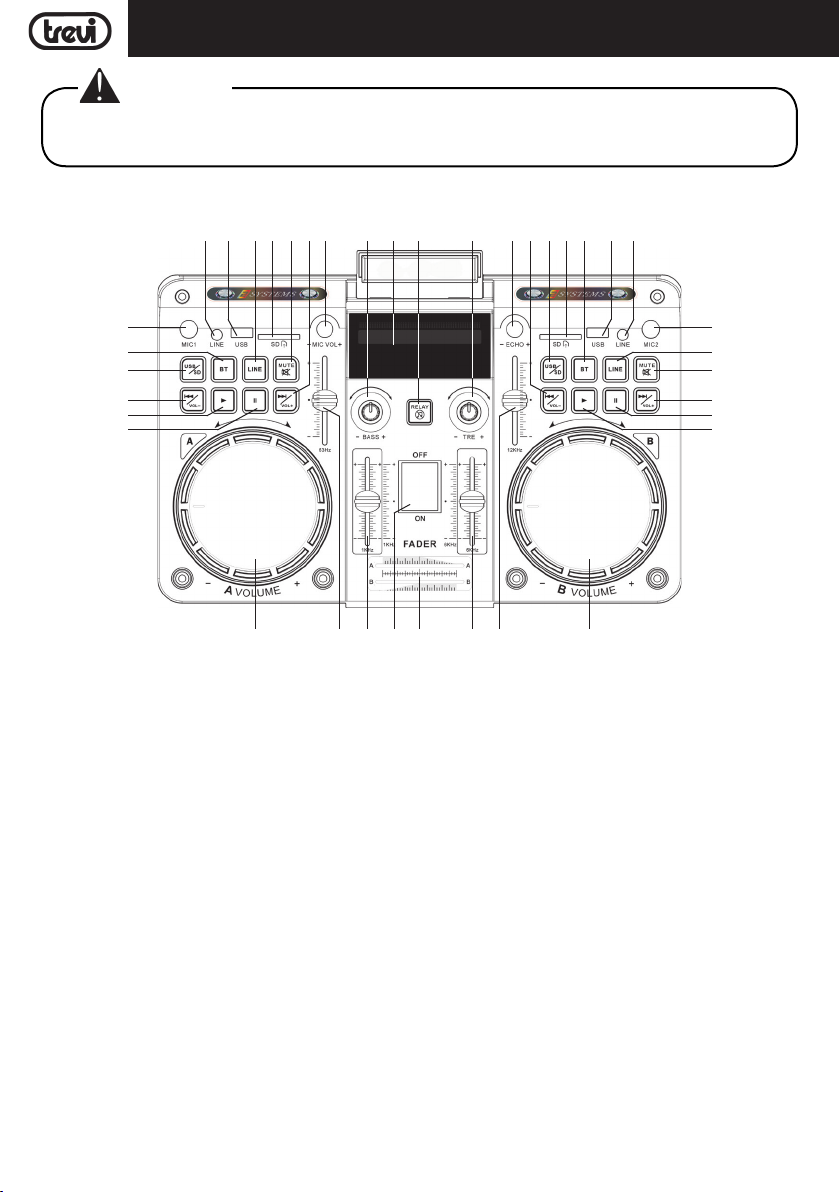

DESCRIZIONE COMANDI
128 13
14
13
17
19 25
18
1 32 4 5 9
24 23 22 20
3
5
17
21
ITALIANO
1. Ingresso LINE IN (canale A/B).
2. Ingresso USB (canale A/B).
3. Tasto LINE, selezione ingresso LINE IN (canale A/B).
4. Ingresso SD Card (canale A/B).
5. Tasto MUTE, disattivazione audio temporanea (canale
A/B).
6. Tasto
:/Vol+ (canale A/B).
7. Regolazione Volume Microfono.
8. Regolazione generale toni Bassi.
9. Display
10.Tasto RELAY, disattivazione audio su entrambi i canali
A e B.
11.Regolazione generale toni Alti.
12.Regolazione ECHO del Microfono.
13.Tasto 9/Vol- (canale A/B).
14.Tasto USB/SD, selezione ingresso USB/SD (canale
A/B).
15.Tasto BT, selezione funzione Bluettoth (canale A/B).
16.Ingresso Microfono 1/2
17.Tasto, pausa riproduzione (canale A/B).
18.Tasto, avvio riproduzione (canale A/B).
19.Regolazione Volume (canale A/B).
20.Regolazione frequenza 12KHz.
21.Regolazione frequenza 6KHz.
22.FADER, controllo bilanciamento canale A e B durante
la riproduzione.
23.Interruttore principale POWER ON/OFF, accensione/
spegnimento.
24.Regolazione frequenza 1KHz.
25.Regolazione frequenza 63Hz.
6
15
18
16 16
6 7 10 11 144 15 2 1
19
Canale A Canale B
• L'intero impianto si compone di una cassa amplificata con console e una seconda cassa.
Attenzione:

6
XF 4800 RAVE
TRASPORTO
Per il trasporto utilizzare le due maniglie poste lateralmente all'apparecchio; inserire il freno sulle ruote anteriori una
volta posizionate le casse.
COLLEGAMENTO DEGLI ALTOPARLANTI
Collegare l'altoparlante satellite all'altoparlante amplificato tramite il cavo in dotazione, utilizzando la relativa uscita (B).
ALIMENTAZIONE
Questa unità funziona con alimentazione di rete 230V 50Hz.
Per attivare l'unita' inserire la spina del cavo di alimentazione in una presa di corrente. Non collegare l'apparecchio a
prese con tensione diversa da quella indicata.
33
31
32
26
34
30
28
IcomandidescrittidiseguitoperilcanaleAequivalgonoaquellidelcanaleB:
26. Tasto USB/SD, selezione funzione USB/SD.
27. Tasto BT, selezione funzione Bluetooth.
28. Tasto LINE, selezione funzione LINE IN.
29. Tasto VOL +, aumento Volume.
30. Tasto EQ, selezione equalizzazioni pre-impostate.
31. Tasto VOL -, diminuzione Volume.
32. Tasto REPEAT, in modalità USB/SD ripetizione del singolo brano o di tutti
i brani.
33. Tasto , disattivazione audio su entrambi i canali A e B.
34. Tasto MUTE , disattivazione audio sul canale A.
35. Tastiera numerica.
36. Tasto 9/ PREVIOUS, selezione traccia precedente.
37. Tasto :/ NEXT, selezione traccia successiva.
38. Tasto, Play.
39. Tasto, Pausa.
27

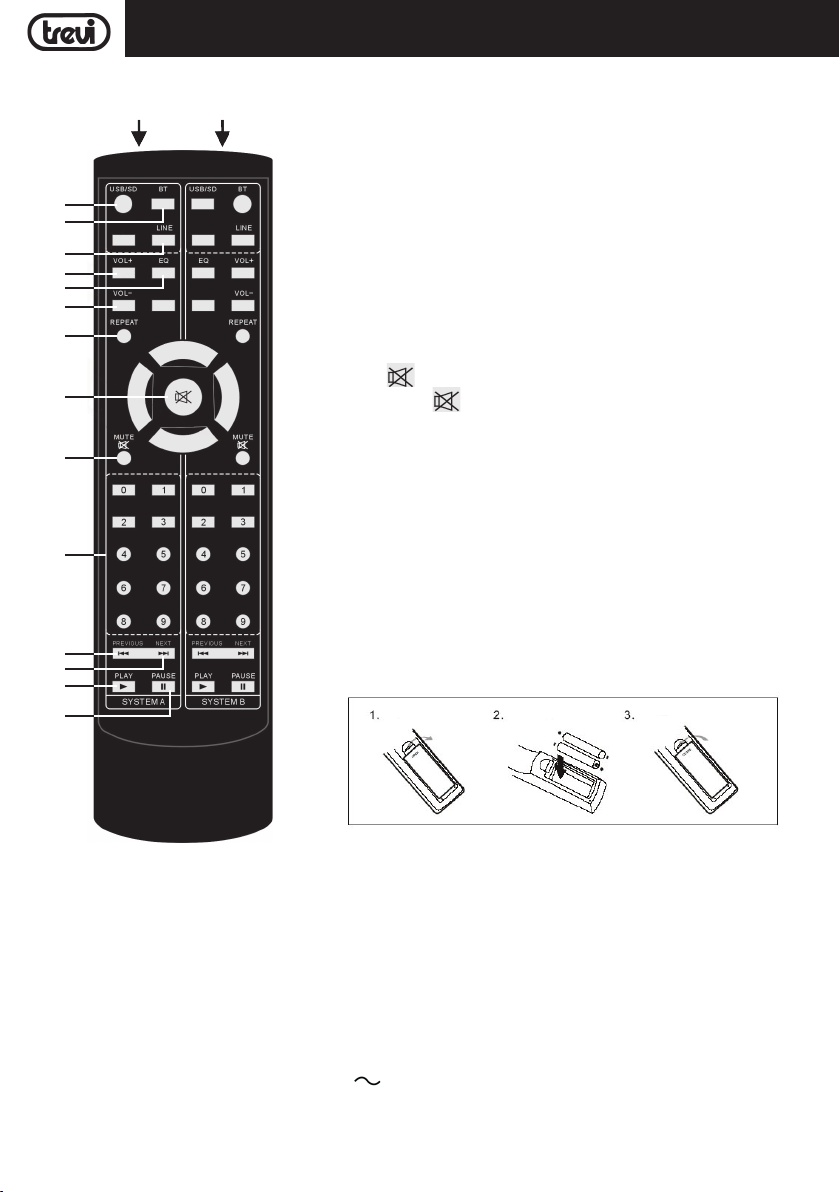

TELECOMANDO
29
35
36
39
Installazione/sostituzione batterie telecomando:
- Rimuovere il coperchio nella parte posteriore del telecomando;
- Inserire 2 batterie formato “AAA” facendo attenzione alla polarità indicata;
- Richiudere il coperchio.
ITALIANO
37
38
Canale A Canale B

7
XF 4800 RAVE
ITALIANO
FUNZIONI DI BASE
ACCENSIONE/ SPEGNIMENTO
1. Per accendere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "ON";
2. Per spegnere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "OFF".
SELEZIONE CANALE A/ CANALE B
Il canale A e il canale B hanno le stesse funzioni.
Per attivare il canale A spostare il controllo del bilanciamento FADER (22) verso sinistra; per attivare il canale B
spostare il controllo del bilanciamento FADER (22) verso destra; agendo sul bilanciamento è possibile avere una
miscelazione dei due canali.
REGOLAZIONE DEL VOLUME
In base al canale utilizzato ruotare la corrispondente manopola del VOLUME(19) sull'unità, oppure utilizzare i tasti
(29) e (31) del telecomando.
EQUALIZZAZIONE
Questa apparecchio ha un sistema di equalizzazioni audio pre-impostate, queste sono abilitate nelle funzioni Bluetooth,
USB e SD Card:
- Premere più volte il tasto EQ(30) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili e
che meglio si adatta alla riproduzione sonora in corso.
In tutte le funzioni è possibile regolare 4 gamme di frequenza (20, 21, 24, 25) presenti sull'unità agendo direttamente
su determinate frequenze, così da avere sempre la migliore equalizzazione in base alla musica riprodotta.
EFFETTO DISCO-LIGHT
L'apparecchio è dotato di luci Led (Disco-Light) sugli altoparlanti che creano un effetto luminoso seguendo il brano
riprodotto; queste si attivano automaticamente alzando il volume del canale che si sta utilizzando.
FUNZIONAMENTO BLUETOOTH
PER IL CANALE A E IL CANALE B
1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
2. Premere il tasto BT (15) sull'unità o il tasto BT(27) sul telecomando e selezionare la funzione bluetooth; sul display
comparirà la scritta "Blue" e il sistema entrerà automaticamente in modalità accoppiamento;
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 4800 RAVE A" se si utilizza il canale A,
o "XF 4800 RAVE B" se si utilizza il canale B;
5. Inserire la password "0000" se richiesto;
6. Avviare la riproduzione dal dispositivo esterno accoppiato;
7. Premere il tasto(17)
sull'unità oppure il tasto  (39) sul telecomando per mettere in pausa la riproduzione;
premere il tasto(18)
sull'unità oppure il tasto (38) sul telecomando per riprendere la normale riproduzione;
• Le due regolazioni si sommano, pertanto, per avere il massimo volume, occorre che entrambe le
regolazioni siano al massimo, mentre, se la mamopola del VOLUME(19) è al minimo, aumentando
quella del telecomando non si avranno variazioni.
Attenzione:
• Non è possibile disattivare l'effetto Disco-Light, se non abbassando il volume del canale di riproduzione.
• In alcuni casi potrebbe essere necessario alzare notevolmente il volume prima della sua attivazione.
Note:

8
XF 4800 RAVE
8. Utilizzare i tasti 9/Vol- (13), :/Vol+ (6) sull'unità, oppure i tasti 9(36), :(37) sul telecomando per la selezione
dei brani.
RIPRODUZIONE SU INGRESSI USB
PER IL CANALE A E IL CANALE B
1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
2. Inserire una memoria USB nei corrispettivi ingressi (2): per il canale A e per il canale B;
3. La riproduzione partirà automaticamente; qualora non avvenisse premere il tasto(18) sull'unità oppure il
tasto
(38) sul telecomando;
4. Premere il tasto(17)
sull'unità oppure il tasto  (39) del telecomando per mettere in pausa la riproduzione,
premere il tasto(18)
sull'unità oppure il tasto (38) del telecomando per riprendere la normale riproduzione;
5. Utilizzare i tasti 9/Vol- (13), :/Vol+ (6) sull'unità, oppure i tasti 9(36), :(37) del telecomando per selezionare
i brani da riprodurre. Potete anche inserire direttamente il numero del brano da riprodurre utilizzando la tastiera
numerica (35) del telecomando.
6. Premere una volta il tasto REPEAT (32) del telecomando, sul display comparirà la scritta "ONE", per riprodurre
continuamente la stessa traccia; premerlo una seconda volta, sul display comparirà la scritta "ALL", per riprodurre
continuamente tutti brani contenuti nella cartella o nel dispositivo USB.
RIPRODUZIONE SU INGRESSI SD CARD
PER IL CANALE A E IL CANALE B
Fare riferimento al paragafro precedente "Riproduzione su ingressi USB"; i comandi e le funzioni sono le stesse
descritte precedentemente.
ITALIANO

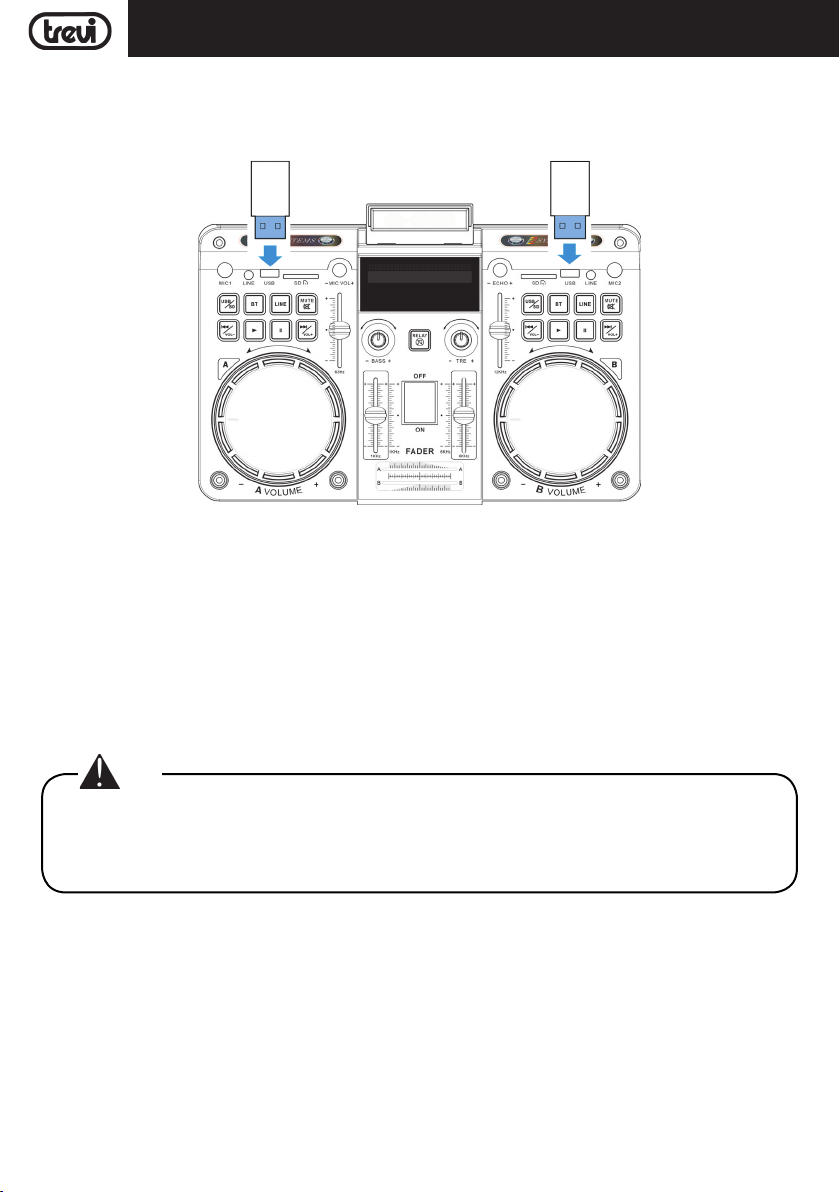

Riproduzione da USB A Riproduzione da USB B
• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni
processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non
utilizzare cavi di prolunga.
• Dal computer formattare le memorie USB in FAT (16 o 32).
Note:

9
XF 4800 RAVE
ITALIANO
LINE-IN
PER IL CANALE A E IL CANALE B
1. Collegare una qualsiasi unità provvista di uscita audio tramite l'apposito cavo Jack da 3,5mm all'ingresso LINE
IN (1) del canale A o canale B;
2. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
3. Premere il tasto LINE (3) sull'unità o il tasto LINE (28) del telecomando;
4. Regolare il dispositivo esterno dai propri comandi.
COLLEGAMENTO MICROFONO CON CAVO
1. Collegare il microfono con cavo (NON in dotazione) alla presa MIC1 o MIC2 (16);
2. Accendere il microfono;
3. Regolare il volume di ingresso del microfono tramite il comando Volume (7) sull'unità e regolare l'ECHO tramite
il comando (12).
RISOLUZIONE DEI PROBLEMI
Se si verifica un problema, attenersi alla procedura descritta nella tabella seguente.
Se il problema non può essere risolto, contattare il rivenditore.
Problema Possibili cause Soluzione
L'apparecchio non si
accende
Cavo di rete scollegato o non collegato
correttamente
Scollegare e ricollegare il cavo di alimentazione,
quindi riaccendere l'unità.
Nessun suono quando
l'apparecchio viene acceso
1. Nessuna sorgente sonora in ingresso
2. Manopola Volume a livello 0
3. Nessun dispositivo USB
collegato
1. Collegare un dispositivo all'ingresso AUX-IN
2. Regolare il volume
3. Collegare USB card, riprodurre MP3
Suono distorto 1. Volume troppo alto
2. Errore file Audio
1. Abbassare il volume
2. Controllare e riprodurre altro file Audio
Nessun suono dal microfono 1. Microfono con cavo: la presa del
microfono può non essere collegata
correttamente.
2. L'interrutore di accensione sul microfo-
no può essere in posizione "spento".
3. Volume del microfono basso.
1. Microfono con cavo: assicurarsi che il
microfono sia collegato correttamente alla
presa.
2. Accendere il microfono.
3. Regolare correttamente il volume del
microfono
Nessun suono quando si
inserisce un dispositivo USB
1. Formato file non supportato
2. USB non collegata correttamente
1. Il formato dei file audio deve essere MP3
2. Collegare l'apparecchio USB correttamente
Il telecomando non funziona 1. Non è stata selezionata la sorgente.
2. Il telecomando è molto distante
dall'unità.
3. Le batterie non sono state inserite cor-
rettamente.
4. Batterie scariche.
5. Il ricevitore del telecomando sull'unità
è coperto o non è in grado di ricevere
correttamente il segnale.
1. Prima di premere qualsiasi tasto, selezionare
prima la sorgente corretta con il
telecomando anziché sull'unità principale.
2. Ridurre la distanza tra il telecomando e
l'unità.
3. Inserire le batterie con le polarità (segni +/-)
allineate come indicato.
4. Sostituire le batterie.
5. Puntare il telecomando direttamente verso
il sensore sulla parte anteriore dell'unità
principale.

10
XF 4800 RAVE
Dagli altoparlanti si sentono
forti rumori
1. Microfono acceso ma troppo vicino
all'altoparlante
2. Microfono acceso ma non viene
utilizzato
3. Il volume del microfono potrebbe essere
troppo alto
4. Un cellulare viene utilizzato troppo
vicino all'altoparlante
5. Apparecchi senza fili possono essere
molto vicini a chi sta utilizzando il
microfono
1. Tenere il microfono alla distanza di 2 metri
dal diffusore
2. Spegnere il microfono se non utilizzato
3. Abbassare il volume del microfono
4. Tenere il cellulare lontano dall'altoparlante
mentre si effettua una chiamata.
5. Tenere il diffusore lontano da apparecchi
wireless
INFORMAZIONI AGLI UTENTI
ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile
deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei
componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici,
oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione
di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L’adeguata raccolta
differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo
dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
CARATTERISTICHE TECNICHE
GENERALI
Alimentazione: ...........................................................230V 50Hz
Consumo: .................................................................. Max 500W
Potenza massima Audio: ......................................................... 600W (300Wx2)
Potenza di trasmissione Bluetooth: ...................................................................1mW
Frequenza di trasmissione Bluetooth:.............................................................2,4GHz
Dimensioni:
Cassa principale: ......................................................400x390x1060mm
Cassa secondaria: ......................................................400x390x1030mm
Peso:
Cassa principale: .......................................................................25,2 Kg
Cassa secondaria: ..........................................................................21 Kg
ITALIANO

11
XF 4800 RAVEENGLISH
NOTES ON USE
This is a precision electronic appliance; avoid using it in the following cases:
• Listening to high volume for a long time could damage your hearing.
• Do not close the ear to the loudspeaker during step setting and volume adjustments, and in particular keep the
volume down at the ignition.
• Near strong heat sources, such as central heating plants or stoves.
• In very humid places such as bathrooms, swimming pools, etc...
• In very dusty places.
• In places subject to strong vibrations.
• Position the appliance in such a way that there is always enough room for free air circulation (at least 5 cm).
• Do not block the air inlets.
• If any liquid enters the appliance, unplug it immediately from the socket and take it to the nearest TREVI authorised
service centre.
• Before switching on the appliance, always check that the power cable and the connection cable are properly
installed.
• The apparatus shall not be exposed to dripping or splashing water. No objects filled with liquid, such as vases,
should be placed on the unit.
• No naked flame sources, such as lighted candles, should be placed on.
• Keep this manual.
CARE AND MAINTENANCE
Use a slightly damp soft cloth for cleaning. Do not use solvents and abrasive substances.
IMPORTANT
This device is designed for home use (not professional use). This appliance has been carefully built to ensure long-
lasting perfect performance. However, should any inconvenience occur, please contact your local authorised TREVI
Service Centre.
TREVI follows a policy of ongoing research and development. Therefore products may have different features from
those described.
To avoid possible hearing damage, limit the listening time to high volumes.
BACK PANEL
A. Cooling fan.
B. Speaker connection.
C. Power cord.
A
C
B

12
XF 4800 RAVE
ENGLISH
1. A/ B System LINE input slot.
2. A/ B System USB input slot.
3. A/ B System LINE input key.
4. A/ B System SD Card input slot.
5. A/ B System MUTE volume key.
6. A/ B System :/Vol+ next key, long press for volume
increase.
7. Microphone Volume increase/ decrease.
8. Bass increase/weakers.
9. A System / B System LED Display.
10. RELAY button, mute of whole unit.
11. TREBLE increase/weakers.
12. Microphone ECHO increase/ decrease.
13. A/ B System 9/Vol- previous key, long press for
volume decrease.
14. A/ B System USB/SD card input key.
15. A/ B System BT input key.
16. MIC 1/2 input slot.
17. A/ B System, pause key.
18. A/ B System, play key.
19. A/ B System Volume control knob.
20. Equalizer 12KHz frequency.
21. Equalizer 6KHz frequency.
22. A B System FADER.
23. Power ON/OFF.
24. Equalizer 1KHz frequency.
25. Equalizer 63Hz frequency.
OVERVIEW OF THE MAIN UNIT
128 13
14
13
17
19 25
18
1 32 4 5 9
24 23 22 20
3
5
17
21
6
15
18
16 16
6 7 10 11 144 15 2 1
19
Channel A Channel B
• The complete system is an amplified speaker with console and a second speaker.
Caution:

13
XF 4800 RAVEENGLISH
REMOTE CONTROL
The commands described below for A channel are same for B channel:
26. A System USB/SD card input button.
27. A System BT input button.
28. A System LINE input button.
29. A System VOL +, volume increase.
30. A System EQ button, equalizer.
31. A System VOL -, volume decrease.
32. A System REPEAT button.
33. Mute button.
34. A System MUTE volume button.
35. A System, Numeric keyboard USB/SD card song select.
36. A System 9/ PREVIOUS song button.
37. A System :/ NEXT song button.
38. A System, Play button.
39. A System, Pause button.
Installing the Batteries
- Remove the battery cover from the Remote Control;
- To put 2xAAA size batteries inside the compartment;
- The diagram inside the Battery Compartment shows the correct way to
install the batteries.
33
31
32
26
34
30
28
27
29
35
36
39
37
38
Channel A Channel B
TRANSPORTATION
For transport use the two handles placed laterally to the appliance; insert the brake on the front wheels once the
speakers have been positioned.
SPEAKERS CONNECTION
Connect the satellite speaker to the main amplified speaker using the cable supplied, to use the output (B).
POWER
This unit works with power supply 230V 50Hz.
To activate the unit, insert the power cord plug into a power outlet. Do not connect the appliance to electrical outlets
other than those indicated.

14
XF 4800 RAVE
ENGLISH
BASIC FUNCTIONS
POWER ON/OFF
1. To switch on the appliance, press the main POWER ON/OFF switch (23) to the "ON" position;
2. To switch off the appliance, press the main POWER ON/OFF switch (23) to the "OFF" position.
SELECTION A AND B CHANNEL
A and B channel have the same functions.
To activate A channel move the FADER balance control (22) to the left; to activate B channel move the FADER balance
control (22) to the right; by acting on the balance it is possible to have a mixing of the two channels.
VOLUME CONTROL
Depending on the channel used, turn the corresponding VOLUME knob (19) on the unit, or use the (29) and (31)
keys on the remote control.
PRESET EQ AND SETTING EQUALIZER
This set has a pre-set audio equalizer system, these are enabled in the Bluetooth, USB and SD Card functions:
- Press the EQ button (30) on the remote control several times to select one of the 6 audio equalizers available and
that best suits the current sound reproduction.
For all functions is possible to regulate 4 frequency ranges (20, 21, 24, 25) present on the unit acting directly on
certain frequencies, so as to always have the best equalization according to the music playback.
DISCO-LIGHT EFFECTS
The unit is equipped with LED lights (Disco-Light) on the speakers which create a luminous effect following the music;
these are activated automatically by increasing the volume of the channel used.
BLUETOOTH FUNCTION
FOR A AND B CHANNEL
1. Switch on the unit and move the FADER balance control (22) to the channel to be used;
2. Press the BT button (15) on the unit or the BT button (27) on the remote control and select the bluetooth function;
the word "Blue" will appear on the display and the system will automatically enter pairing mode;
3. Activate the Bluetooth functionality on the external device to be paired;
4. Start the device search. At the end select the "XF 4800 RAVE A" device if you are using A channel, or "XF 4800
RAVE B" if you are using B channel;
5. Enter the password "0000" if required;
6. Start playback from the paired external device;
7. Press thebutton (17)
on the unit or the  button (39) on the remote control to pause playback; press button
(18)
on the unit or button (38) on the remote control to resume normal playback;
8. Use the 9/Vol- (13), :/Vol+ (6) buttons on the unit, or the 9(36), :(37) buttons on the remote control to
select tracks.
• The two settings add up, therefore, to have the maximum volume, both settings must be at most, while
if the mumble of the VOLUME (19) is at minimum, increasing that of the remote control will not change.
Caution:
• You can not turn off the Disco-Light effect, if not by lowering the volume of the playback channel.
• In some cases may be necessary to increase more the volume before it is activated.
Note:

15
XF 4800 RAVE
PLAY ON USB INPUT
FOR A AND B CHANNEL
1. Switch the appliance on and move the FADER balance control (22) to the channel to be used;
2. Insert a USB memory in the corresponding inputs (2): for channel A and for channel B;
3. Playback will start automatically; if it does not, press thebutton (18) on the unit or the button (38) on the
remote control;
4. Pressbutton (17)
on the unit or  button (39) on the remote control to pause playback, press button (18)
on the unit or button (38) on the remote control to resume normal reproduction;
5. Use the 9/Vol- (13), :/Vol+ (6) buttons on the unit, or the 9(36), :(37) buttons on the remote control to
select the tracks you want to play. You can also directly enter the track number to be played using the numeric
keypad (35) on the remote control.
6. Press the REPEAT (32) key on the remote control once, the display will show "ONE", to continuously reproduce
the same track; press it a second time, the word "ALL" will appear on the display, to continuously play all the
tracks in the folder or USB device.
PLAY ON SD CARD
FOR A AND B CHANNEL
Refer to the previous paragraph "Playback on USB inputs"; the commands and functions are the same as described
above.
LINE-IN
FOR A AND B CHANNEL
1. Connect any unit with audio output through the appropriate 3.5mm jack cable to the LINE IN (1) input of channel
A or channel B;
2. Switch the appliance on and move the FADER balance control (22) to the channel to be used;
ENGLISH
Playback from USB A Playback from USB B
• The player may not support some USB devices, this is due to the incompatibility of some processors.
• To avoid harmful interference, always connect USB devices directly to the unit, do not use extension
cords.
• From the computer, format the USB memories in FAT (16 or 32).
Note:

16
XF 4800 RAVE
ENGLISH
3. Press the LINE key (3) on the unit or the LINE key (28) on the remote control;
4. Adjust the external device from your commands.
USING THE WIRED MICROPHONE
1. Connect the microphone with cable (NOT supplied) to the MIC1 or MIC2 socket (16);
2. Turn on the microphone;
3. Adjust the microphone input volume using the Volume control (7) on the unit and adjust the ECHO using the
command (12).
TROUBLESHOOTING
If a problem occurs, follow the steps in the table below.
If the problem still can’t be solved, please contact your retailer.
Problem Possible cause Solution
No response from the unit Power cable disconnected or not connected
properly
Disconnect and reconnect the AC power plu, then
turn on the unit again
No sound when power is
turned ON
1. No input sound source comes
2. Volume knob in the lowest position
3. USB not plugged
1. Input AUX signal
2. Adjust volume
3. Plug USB,play MP3
Distorted sound 1. Volume is too loud
2. Audio file error
1. Turn the volume down
2. Check and change the audio file
No sound from the mi-
crophone
1. Microphone socket may not be plugged
properly.
2. Microphone switch may not be on.
3. Microphone volume is on lowest mode.
1. Ensure the microphone is correctly plugged
into the socket.
2. Turn on the microphone
3. Adjust the microphone volume
No sound comes after
inserting USB
1. Incorrect file format
2. USB may not be plugged properly
1. File format should be MP3
2. Plug USB correctly
Remote control does not
work
1. The source has not been selected.
2. The remote control is very far from the
unit.
3. The batteries have not been inserted
correctly.
4. Low batteries.
5. The remote control receiver on the unit
is covered or unable to receive the
signal properly.
1. Before you press any function button, first
select the correct source with the remote
control instead of the main unit.
2. Reduce the distance between the remote
control and the unit.
3. Insert the batteries with their polarities
(+/– signs) aligned as indicated.
4. Replace the batteries.
5. Aim the remote control directly at the
sensor on the front of the main unit.
If Speaker makes loud
noises
1. Microphone switched on but may too
close to the speaker
2. Microphone switched on but is not being
used
3. Microphone volume may be too loud
4. Mobile phone is being used too close to
the speaker
5. Other wireless equipment may be placed
very close to the speaker
1. Keep the microphone 2 meters away from
the speaker
2. Turn off microphone if not in use.
3. Adjust microphone volume to lower mode
4. Keep mobile away from the speaker whilst a
ending a call.
5. Keep the speaker away from other wireless
equipment

17
XF 4800 RAVE
INFORMATION TO USERS
pursuant to Legislative Decree No. 49 of March 14, 2014
"Implementation of Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE)"
This wheeled bin symbol on the product indicates that at the end of its life must be collected separately from other
waste. The user must, therefore, take the remote control integrates the essential components that got to its life to the
appropriate differentiated collection centers for electronic and electro-technical waste, or return it to the dealer when
purchasing a new appliance of equivalent type, in terms of one to one, or one to zero for equipment having longer
side of less than 25 cm. Appropriate separate collection for the decommissioned equipment for recycling, processing
and environmentally compatible disposal helps prevent negative impact on the environment and human health and
promotes recycling of the materials making up the product. Illegal dumping of the product by the user entails the
application of administrative sanctions stated in Legislative Decree n. Legislative Decree No. 49 of March 14, 2014.
TECHNICAL SPECIFICATIONS
Power Supply: ...........................................................230V 50Hz
Power consumption: .................................................................. Max 500W
Output Audio power: ......................................................... 600W (300Wx2)
Bluetooth peak transmission power: .................................................................1mW
Band transmission Bluetooth:........................................................................2,4GHz
Dimensions:
Main unit: ......................................................400x390x1060mm
Second speaker: ......................................................400x390x1030mm
Weight:
Main unit: .......................................................................25,2 Kg
Second speaker: ..........................................................................21 Kg
ENGLISH

18
XF 4800 RAVE
NOTES D’EMPLOI
Cet appareil est un instrument électronique de haute précision ; évitez donc de l’utiliser dans les cas suivants:
• Près de grosses sources de chaleur comme des radiateurs et des poêles.
• L'écoute d'un volume élevé pendant longtemps pourrait endommager votre audition.
• Ne fermez pas l'oreille au haut-parleur pendant le réglage de l'étape et les réglages de volume, et en particulier
réduisez le volume au contact.
• Dans des endroits très humides comme les salles de bains, les piscines, etc...
• Dans des endroits très poussiéreux.
• Dans des endroits exposés à de fortes vibrations.
• Placez l’appareil de sorte qu’il y ait toujours assez d’espace sur ses côtés pour laisser circuler librement l’air (au
moins 5 cm).
• Ne bouchez pas les fentes d’aération.
• Sidesliquidespénètrentàl’intérieurdel’appareil,débranchez-leimmédiatementet portez-leaucentred’assistance
agréé TREVI le plus proche.
• Contrôlez toujours, avant d’allumer l’appareil, que les câbles d’alimentation et les câbles de branchement sont
correctement installés.
• L'appareil ne doit pas être exposé à des éclaboussures d'eau. Aucun objet rempli de liquide, comme des vases,
doivent être placés sur l'appareil.
• Aucune source de flamme nue, telle que des bougies allumées, doivent être placés sur.
• Conservez ce manuel.
MANIEMENT ET ENTRETIEN
Pour le nettoyage, il est conseillé d’utiliser un chiffon doux légèrement humide. Évitez l’emploi de solvants ou de
substances abrasives.
IMPORTANT
Cet appareil est conçu pour un usage domestique (usage non professionnel). La bonne fabrication de cet appareil
garantit un fonctionnement parfait pour une longue période. Si toutefois quelques inconvénients devaient se présenter,
adressez-vous au Centre d’Assistance agréé TREVI le plus proche.
TREVI observe une politique de recherche et de développement continus. C’est pourquoi ses produits peuvent
présenter des caractéristiques différentes par rapport à celles qui sont décrites.
FRANCAIS
A. Ventilateur de refroidissement.
B. Deuxième connexion en espèces.
C. Cordon d'alimentation.
PANNEAU ARRIÈRE
Pour prévenir d’éventuelles lésions auditives, limiter la quantité de temps d’écoute à volume élevé
A
C
B

19
XF 4800 RAVE
DESCRIPTION DES COMMANDES
FRANCAIS
1. Entrée LINE IN (canal A/B).
2. Entrée USB (canal A/B).
3. Bouton LINE, sélection de l'entrée LINE IN (canal A/B).
4. Entrée carte SD (canal A/B).
5. Bouton MUTE (canal A/B).
6. Bouton
:/Vol+ (canal A/B).
7. Réglage du volume du microphone.
8. Réglage général des tons bas.
9. Afficher.
10. Bouton RELAY, muet sur les deux canaux A et B.
11. Réglage général des tons élevés.
12. Réglage du microphone ECHO.
13. Bouton 9/Vol- (canal A/B).
14. Bouton USB/SD, sélection d'entrée USB/SD (canal
A/B).
15. Bouton BT, sélection de la fonction Bluettoth (canal
A/B).
16. Microphone 1/2 entrée.
17. Bouton, pause de lecture (canal A/B).
18. Bouton, commence la lecture (canal A/B).
19. Réglage du volume (canal A/B).
20. Régulation de fréquence de 12KHz.
21. Régulation de fréquence de 6KHz.
22. FADER, contrôle de balance des canaux A et B
pendant la lecture.
23. Interrupteur principal POWER ON/OFF.
24. Régulation de fréquence de 1KHz.
25. Régulation de fréquence de 63Hz.
128 13
14
13
17
19 25
18
1 32 4 5 9
24 23 22 20
3
5
17
21
6
15
18
16 16
6 7 10 11 144 15 2 1
19
Canale A Canale B
• Le système se compose d'un haut-parleur amplifié avec une console et un deuxième
haut-parleur.
Avertissement:

20
XF 4800 RAVE
Installation des batteries:
- Ôter le couvercle au dos de la télécommande;
- Introduire2batteriesen format « AAA » ayant soin derespecterlapolarité
indiquée;
- Remettre le couvercle.
TELECOMMANDE
Les commandes décrites ci-dessous pour le canal A sont équivalentes
à celles du canal B:
26. Bouton USB/SD, sélection de la fonction USB/SD.
27. Bouton BT, sélection de la fonction Bluetooth.
28. Bouton LINE, sélection de la fonction LINE IN.
29. Bouton VOL +, Augmenter le volume.
30. Bouton EQ, sélection d'égaliseur prédéfinie.
31. Bouton VOL -, diminution du volume.
32. Bouton REPEAT, en mode USB/SD, répète une seule piste ou toutes
les pistes.
33. Bouton , muet sur les deux canaux A et B.
34. Bouton MUTE , couper le son sur le canal A.
35. Clavier numérique.
36. Bouton 9/ PREVIOUS, sélection de piste précédente.
37. Bouton :/ NEXT, sélection de piste suivante.
38. Bouton, Play.
39. Bouton, Pause.
FRANCAIS
TRANSPORT
Pour le transport, utilisez les deux poignées placées latéralement à l'appareil; insérez le frein sur les roues avant une
fois les haut-parleurs positionnés.
CONNEXION DES HAUT-PARLEURS
Connectez le haut-parleur satellite au haut-parleur amplifié en utilisant le câble fourni, en utilisant la sortie corre-
spondante (B).
ALIMENTATION
Cet appareil fonctionne avec alimentation 230V 50Hz.
Pour activer l'unité, insérez la fiche du cordon d'alimentation dans une prise de courant. Ne branchez pas l'appareil
sur des prises de courant autres que celles indiquées.
33
31
32
26
34
30
28
27
29
35
36
39
37
38
Canal A Canal B
