U-Line H-5487 User manual

PAGE 1 OF 15 0418 IH-5487
πH-5487
FLAT SCREEN CART
1-800-295-5510
uline.com
PARTS
SAFETY
TOOLS NEEDED
Phillips Screwdriver Allen Wrench
(Included)
Base x 1
WARNING! Severe personal injury and property
damage can result from improper installation.
Read instructions carefully before beginning.
• Do not install or assemble if the product is
damaged or hardware is missing.
• This product fits most 32-60"flat panel
displays; maximum weight for the display is
100 lbs. (45.5 kg).
• Do not use this product for anything other
than what it was originally designed.
Caster x 4
Mounting Bolt A x 4
(M8 x 25mm)
Mounting Bolt B x 4
(M6 x 25mm)
Mounting Bolt C x 4
(M5 x 25mm)
Base Bolt x 4
(M8 x 20mm)
Bar Bolt x 8
(M6 x 10mm)
Washer x 4 Lock Washer x 4
Cable Guard x 4
Crossbar x 1
Short Vertical Mounting
Bar x 2
Bolt Cover x 1
Upright Assembly x 1 Cotter Pin x 1
Mounting Plate x 1 Spacer x 4
Long Horizontal Mounting
Bar x 2
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0418 IH-5487
1. Lock casters. Place lock washer over caster stem
and screw into base. (See Figure 1)
2. Insert upright assembly into base with cable
management holes facing back of unit. Fasten in
place with four base bolts. (See Figure 2)
3. Snap bolt cover into place. (See Figure 3)
4. Adjust uprights to desired height using plunger
buttons. (See Figure 4)
NOTE: Never adjust height with the cables
connected or flat screen mounted.
5. Unscrew pre-installed bolts from crossbar. Slide
crossbar into position and screw bolts back into
place. (See Figure 5)
Assistance
Required
ASSEMBLY
Front
Back
Figure 1 Figure 4
Figure 5
Figure 2
Figure 3
1
2
3

PAGE 3 OF 15 0418 IH-5487

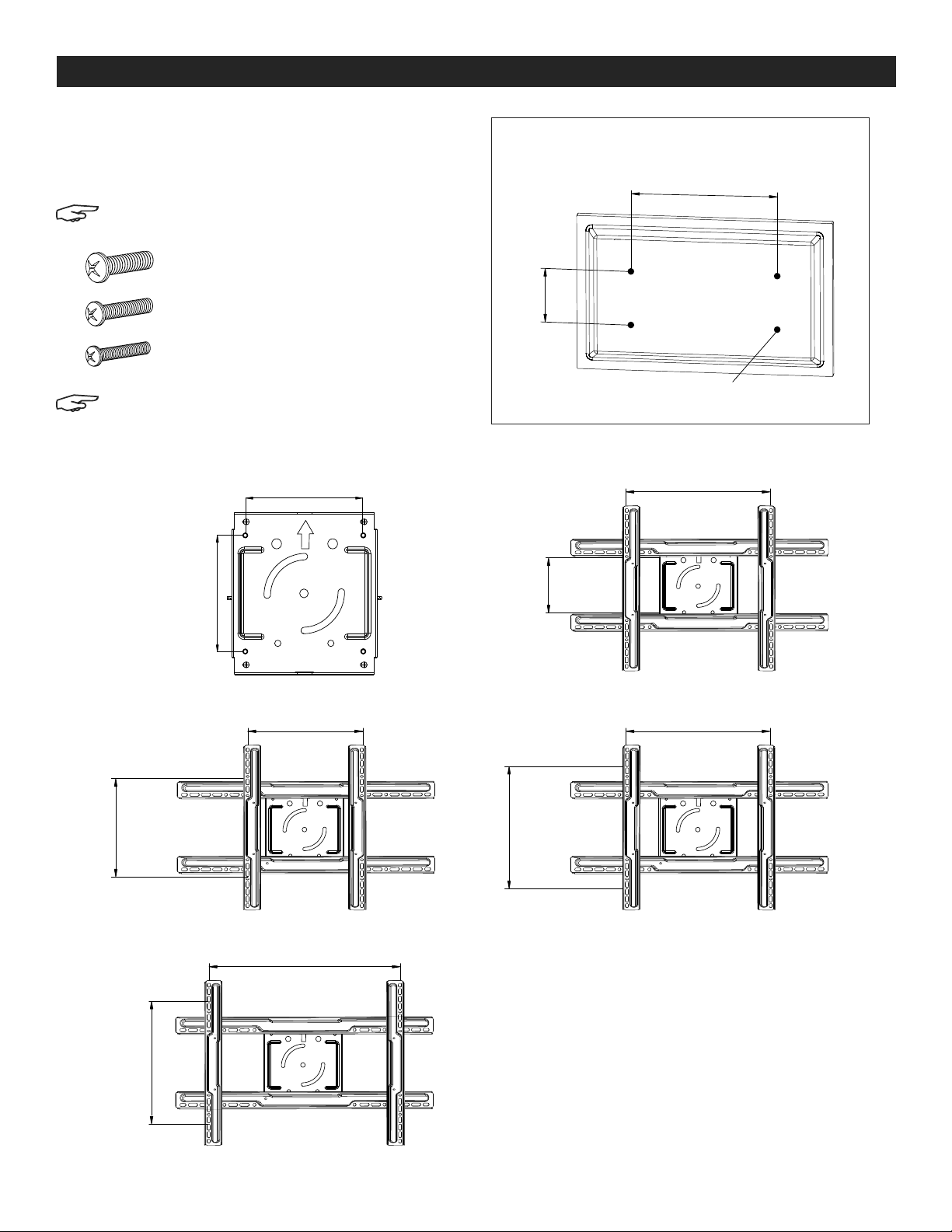

6. Check your flat screen to determine the mounting
pattern and mounting bolt size needed. Several
common mounting patterns are shown here.
(See Figures 6-7)
NOTE: Test bolt size in flat screen to determine
correct size.
Mounting Bolt A – Used on flat screens
with larger 8mm bolt holes.
Mounting Bolt B – Used on flat screens
with medium 6mm bolt holes.
Mounting Bolt C – Used on flat screens
with smaller 5mm bolt holes.
NOTE: If flat screen is already mounted on a
pedestal, remove pedestal prior to mounting.
ASSEMBLY CONTINUED
Bolt Holes
Width (mm)
Height (mm)
200mm
200mm
200mm
300mm
300mm
400mm
400mm
400mm
400mm
600mm
Figure 7
Figure 6
HOW TO DETERMINE MOUNTING PATTERN:

PAGE 4 OF 15 0418 IH-5487

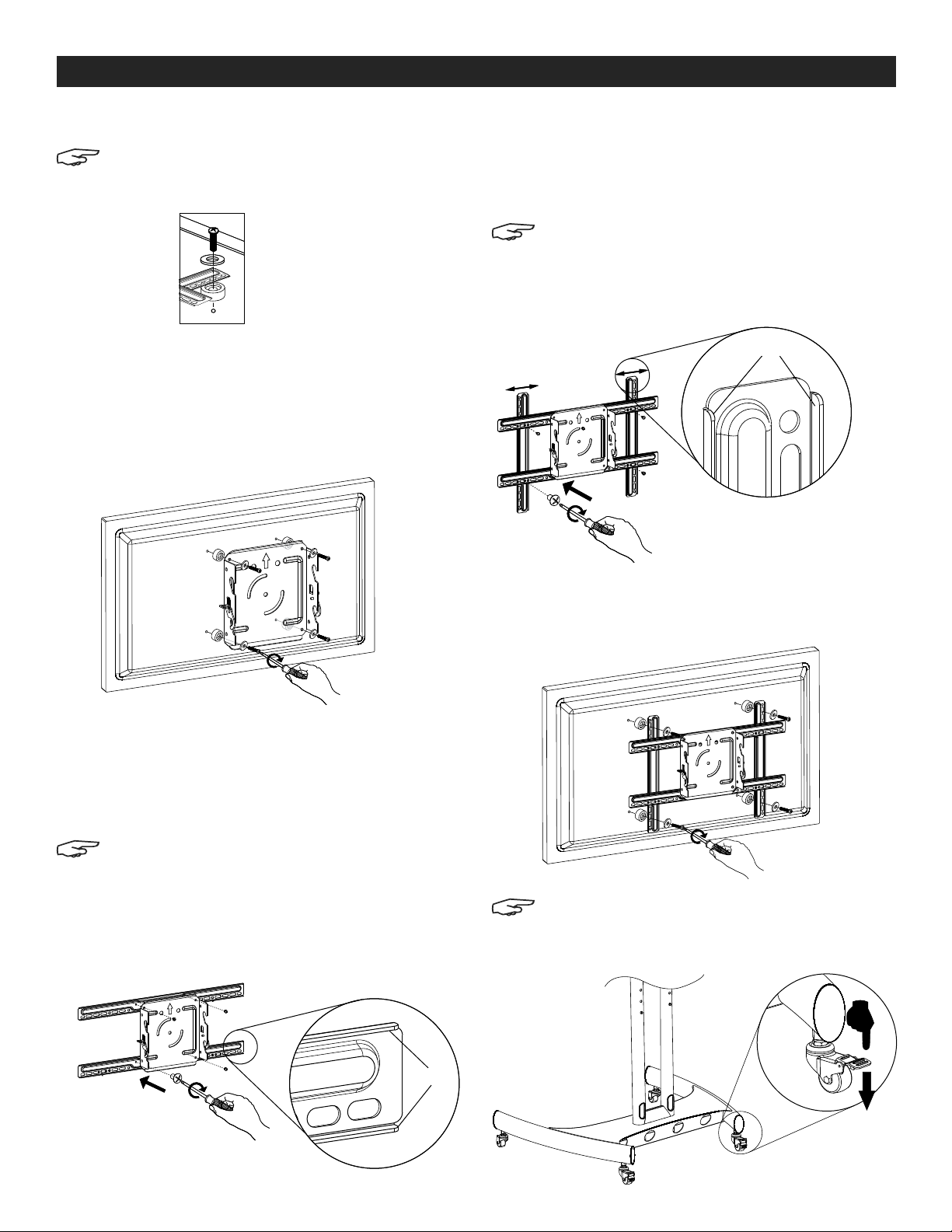

7. Attach mount assembly to flat screen.
NOTE: Spacers should be used between
mounting bars and flat screen to avoid
damage. (See Figure 8)
FOR 200mm x 200mm
MOUNTING PATTERNS:
If using a 200mm x 200mm mounting pattern, attach
mounting plate directly to flat screen using mounting
bolts, washers and spacers. (See Figure 9)
FOR ALL OTHER MOUNTING PATTERNS:
For all larger mounting patterns, attach long horizontal
mounting bars to mounting plate using four bar bolts.
(See Figure 10)
NOTE: To correctly position horizontal mounting
bars, make sure oval mounting holes are on the
bottom and the lips face the mounting plate.
Space short vertical mounting bars along the long
horizontal mounting bars to match mounting pattern
width. Fasten with four bar bolts. (See Figure 11)
NOTE: To correctly position vertical mounting
bars make sure oval mounting holes are
centered at the width of your mounting pattern
and the lips face the mounting plate.
Attach vertical mounting bars to flat screen using
mounting bolts, washers and spacers. (See Figure 12)
NOTE: Before continuing to step 8, make sure
casters are in the locked position. (See Figure 13)
Lip
ASSEMBLY CONTINUED
Top
Lip
Bottom
Top
Bottom
Figure 8
Figure 10
Fi g ure 11
Figure 9
Figure 12
Figure 13

PAGE 5 OF 15 0418 IH-5487

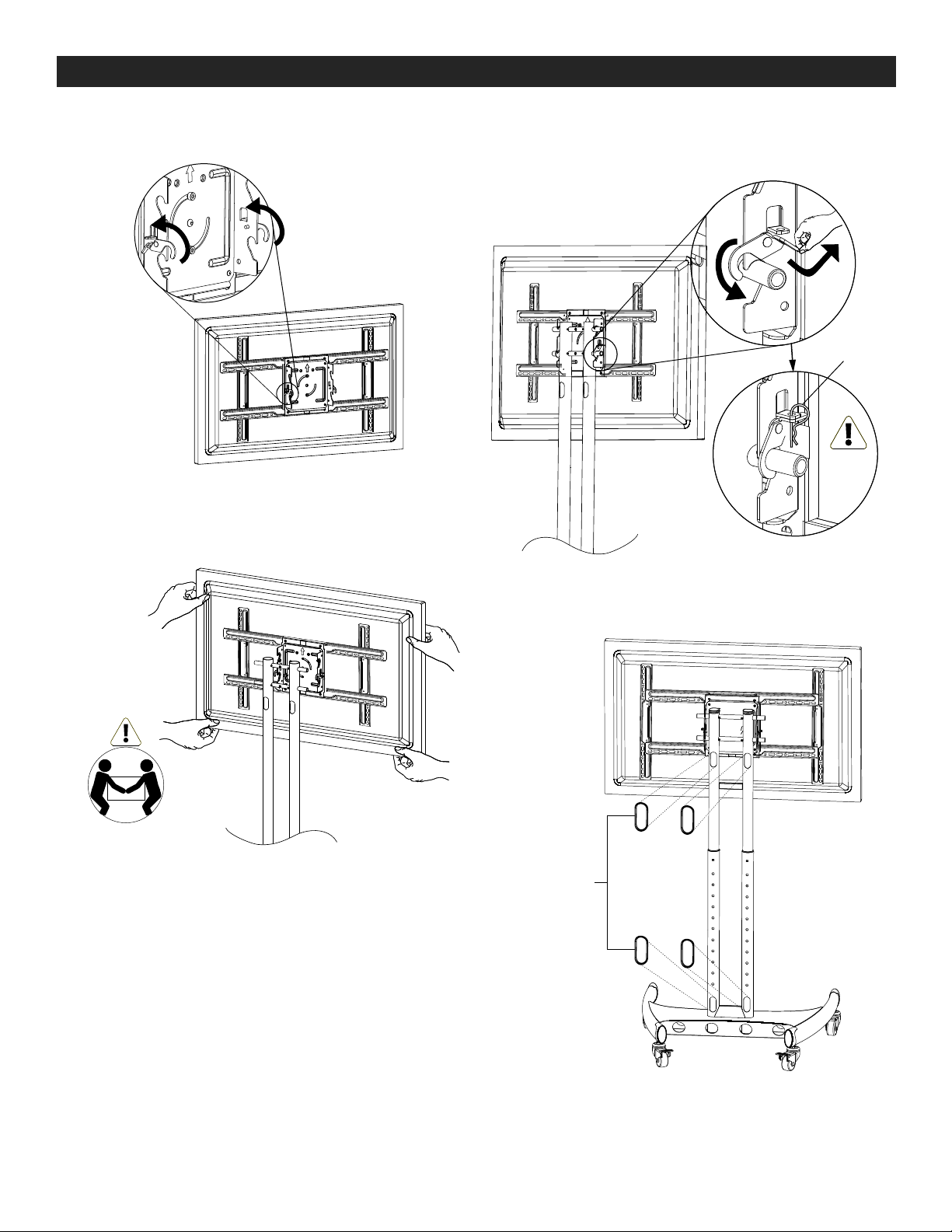

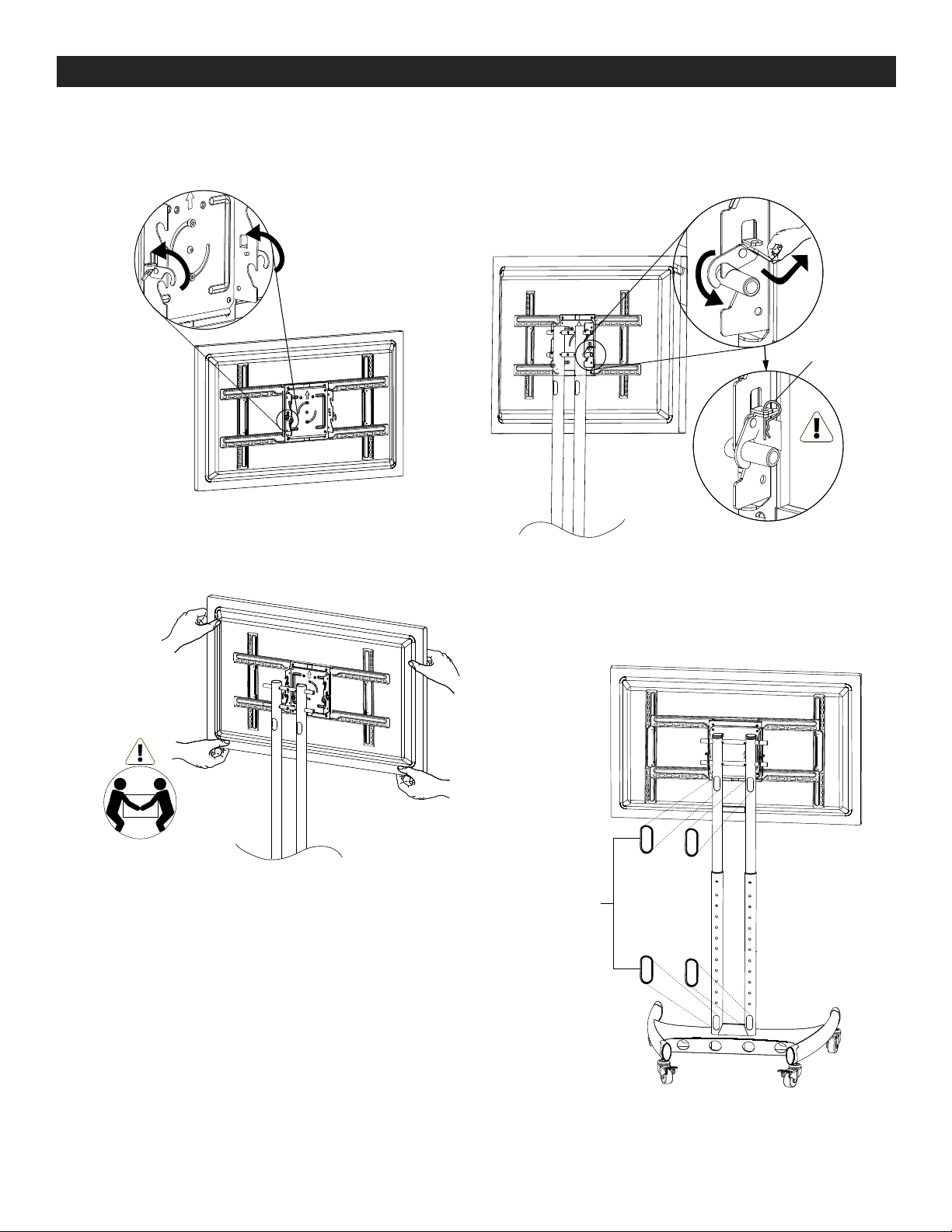

8. Lift lock hooks on mounting plate. (See Figure 14)
9. Lift flat screen and hook mounting plate onto
crossbars. (See Figure 15)
10. Secure flat screen by engaging lock hook and
fastening with cotter pin. (See Figure 16)
11. Snap cable guards into place. (See Figure 17)
Cotter Pin
ASSEMBLY CONTINUED
Heavy Lifting:
Assistance Required
Figure 15
Figure 16
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com
Cable Guards
Figure 17
Figure 14

PAGE 6 OF 15 0418 IH-5487
πH-5487 800-295-5510
uline.mx
CARRITO PARA
PANTALLA PLANA

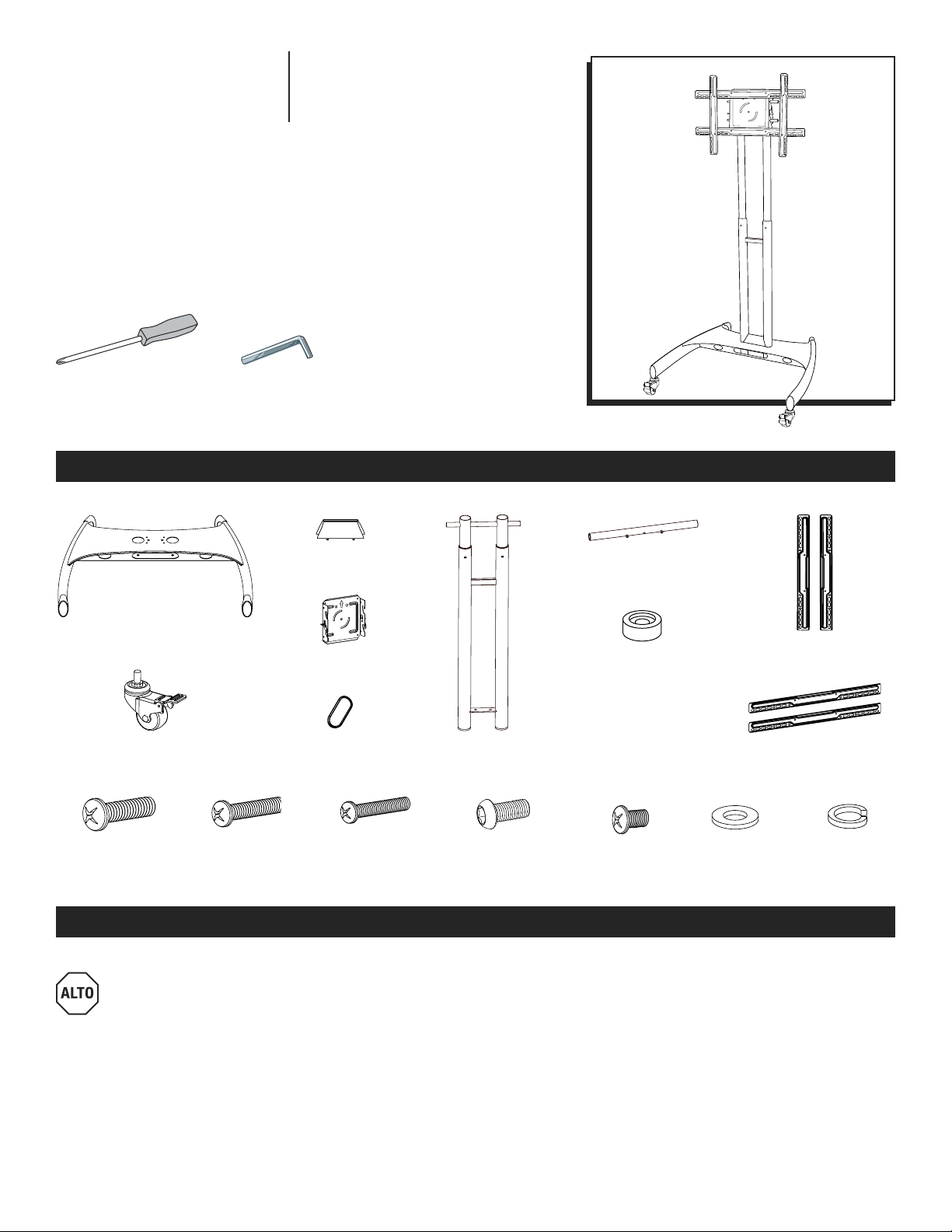

PARTES
SEGURIDAD
HERRAMIENTAS NECESARIAS
Desarmador
de Cruz
Llave Allen
(Incluida)
1 Base
¡ADVERTENCIA! Podrían ocurrir lesiones
personales graves y daños a la propiedad
en caso de que la instalación no se realice
de manera correcta. Lea las instrucciones
cuidadosamente antes de comenzar.
• No instale ni ensamble el producto en caso
de estar dañado o si faltan accesorios.
• Este producto se adapta a la mayoría de
pantallas planas de 81.28-152 cm (32-60");
el peso máximo de la pantalla deberá ser
45.5 kg (100 lbs.).
• No use este producto para otra aplicación
distinta a para la que fue originalmente
diseñado.
4 Ruedas
4 Pernos de
Montaje A
(M8 x 25 mm)
4 Pernos de
Montaje B
(M6 x 25 mm)
4 Pernos de
Montaje C
(M5 x 25 mm)
4 Pernos
para Base
(M8 x 20 mm)
8 Pernos
para Barra
(M6 x 10 mm)
4 Rondanas
4 Protectores para
Cable
1 Travesaño
2 Barras de Montaje
Verticales Cortas
1 Cubierta de Perno
1 Ensamble Vertical 1 Pasador de Chaveta
1 Placa de Montaje
2 Barras de Montaje
Horizontales Largas
4 Separadores
4 Rondanas
de Seguridad

PAGE 7 OF 15 0418 IH-5487

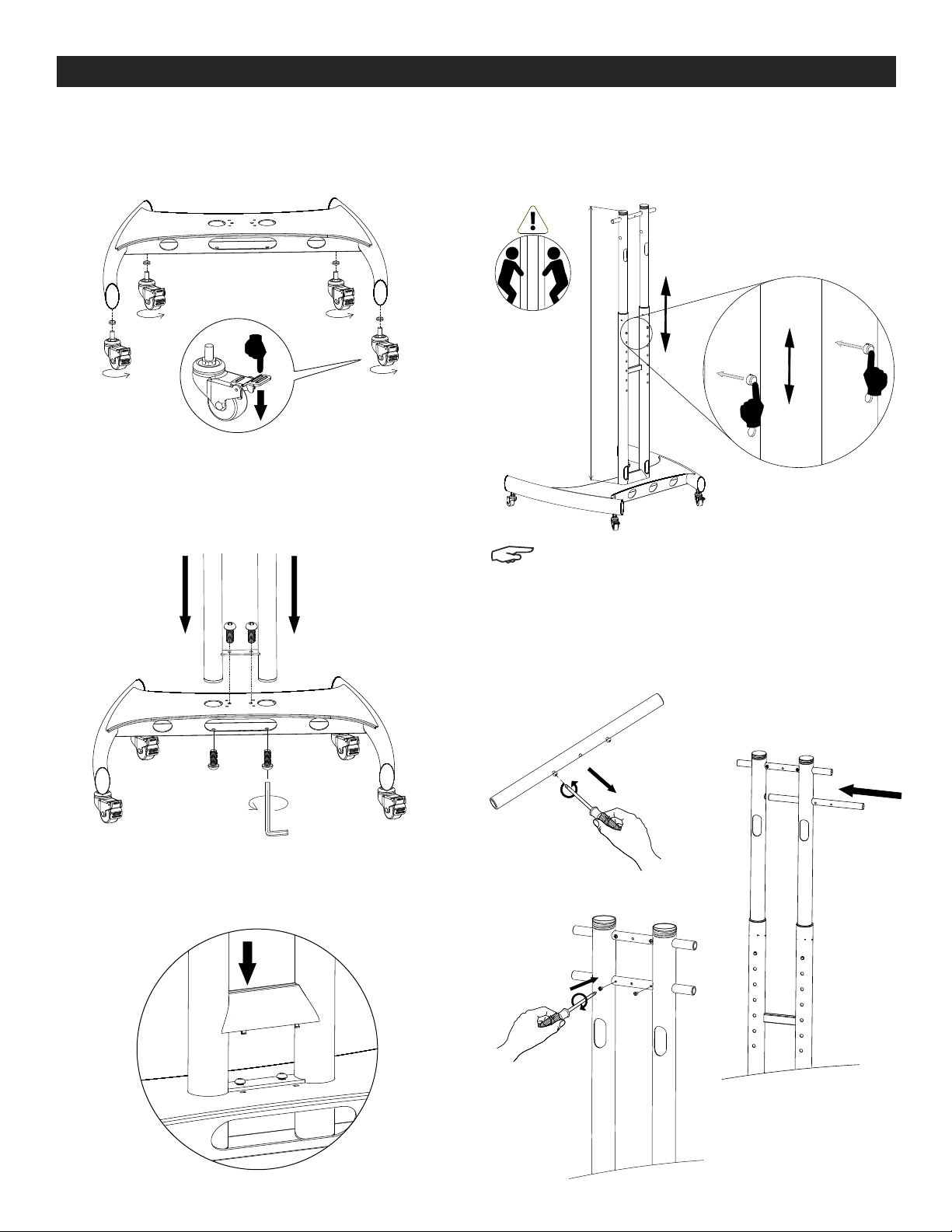

1. Asegure las ruedas. Coloque la rondana de
seguridad sobre el vástago de la rueda y atornille
dentro de la base. (Vea Diagrama 1)
2. Inserte el ensamble vertical a la base con los
orificios para cables apuntando hacia la parte
posterior de la unidad. Fíjelo en su lugar con cuatro
pernos para base. (Vea Diagrama 2)
3. Coloque la cubierta de perno en su lugar
ejerciendo presión. (Vea Diagrama 3)
4. Ajuste los ensambles verticales a la altura deseada
usando los botones con émbolo. (Vea Diagrama 4)
NOTA: No ajuste nunca la altura con los cables
conectados o la pantalla plana montada.
5. Desenrosque los pernos que vienen instalados del
travesaño. Deslice el travesaño para colocarlo en
su lugar y atornille de nuevo los pernos.
(Vea Diagrama 5)
Se Requiere
Asistencia
ENSAMBLE
Parte Frontal
Parte Trasera
Diagrama 1
Diagrama 4
Diagrama 5
Diagrama 2
Diagrama 3
1
2
3

PAGE 8 OF 15 0418 IH-5487

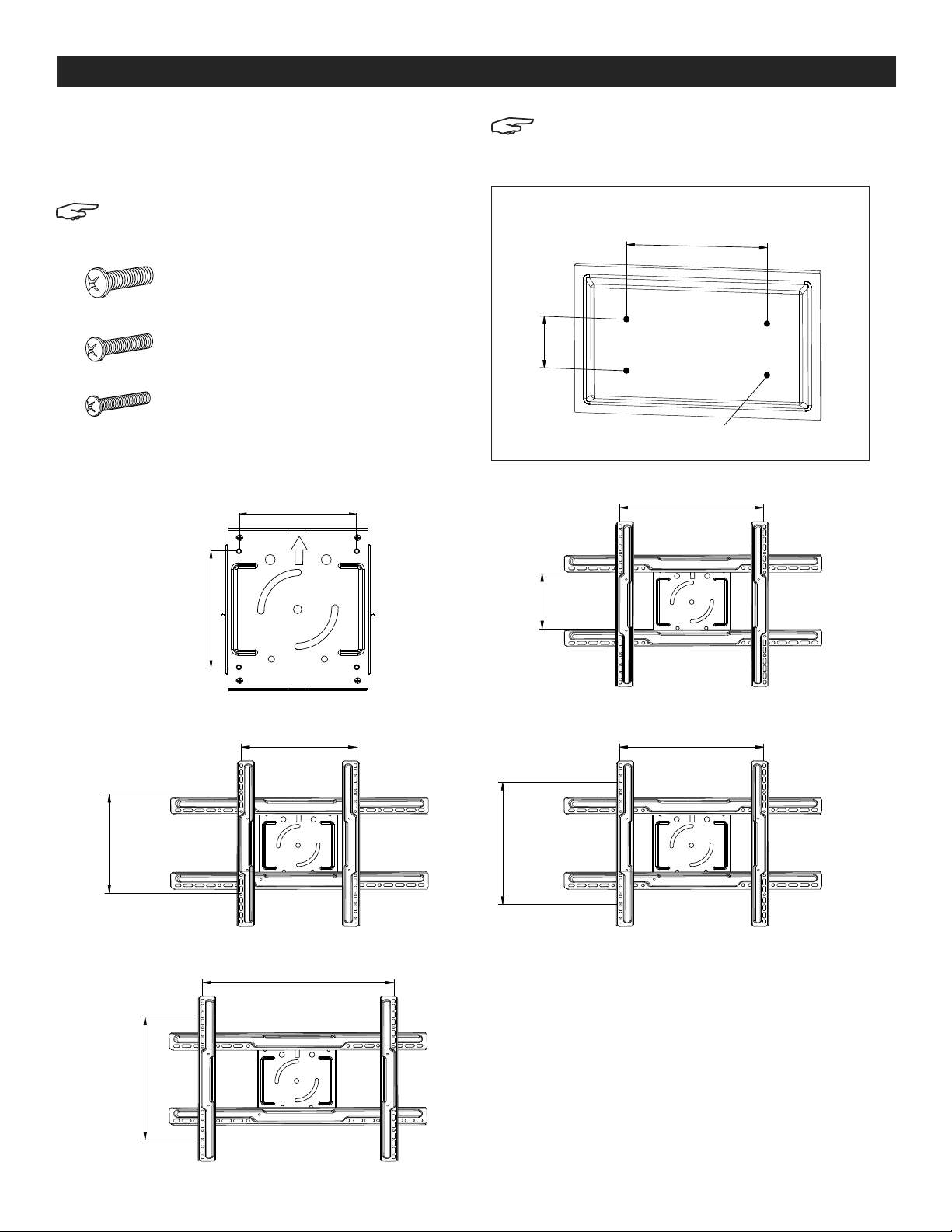

6. Revise su pantalla plana para determinar el patrón
de montaje y el tamaño de pernos de montaje
necesario. Aquí se muestran varios patrones de
montaje comunes. (Vea Diagramas 6 y 7)
NOTA: Pruebe el tamaño de los pernos en la
pantalla plana para determinar el tamaño
adecuado.
Perno de montaje A – Se usa en
pantallas planas con orificios para
pernos grandes de 8 mm.
Perno de montaje B – Se usa en
pantallas planas con orificios para
pernos medianos de 6 mm.
Perno de montaje C – Se usa en
pantallas planas con orificios para
pernos pequeños de 5 mm.
NOTA: Si la pantalla plana ya está colocada
sobre un pedestal, quite el pedestal antes de
llevar a cabo el montaje.
CONTINUACIÓN DE ENSAMBLE
Orificios para Pernos
Ancho (mm)
Alto (mm)
Diagrama 7
Diagrama 6
CÓMO DETERMINAR EL PATRÓN DE MONTAJE:
200 mm
200 mm
200 mm
300 mm
300 mm
400 mm
400 mm
400 mm
400 mm
600 mm

PAGE 9 OF 15 0418 IH-5487
7. Fije el ensamble de montaje a la pantalla plana.
NOTA: Deberán usarse separadores entre las
barras de montaje y la pantalla plana para
evitar ocasionar daños. (Vea Diagrama 8)
PARA PATRONES DE MONTAJE DE
200 mm x 200 mm:
Si emplea un patrón de montaje de 200 mm x 200
mm, fije la placa de montaje directamente a la
pantalla plana usando pernos de montaje, rondanas y
separadores. (Vea Diagrama 9)
PARA TODOS LOS DEMÁS PATRONES DE
MONTAJE:
Para todos los patrones de montaje que sean más
grandes, fije barras de montaje horizontales largas a la
placa de montaje usando cuatro pernos para barra.
(Vea Diagrama 10)
NOTA: Para colocar correctamente las barras
de montaje horizontales, asegúrese de que los
orificios de montaje ovalados estén en la parte
inferior y que los rebordes apunten hacia la
placa de montaje.
Espacie barras de montaje verticales cortas a lo
largo de las barras de montaje horizontales largas de
manera que coincidan con el ancho del patrón de
montaje. Fije con cuatro pernos para barra.
(Vea Diagrama 11)
NOTA: Para colocar correctamente las barras
de montaje verticales, asegúrese de que los
orificios de montaje ovalados estén centrados
al ancho de su patrón de montaje y de que los
rebordes apunten hacia la placa de montaje.
Fije las barras de montaje verticales a la pantalla plana
usando pernos, rondanas y separadores.
(Vea Diagrama 12)
NOTA: Antes de continuar al paso 8, asegúrese
de que las ruedas estén en posición de bloqueo.
(Vea Diagrama 13)
Reborde
CONTINUACIÓN DE ENSAMBLE
Parte Superior
Reborde
Parte Inferior
Parte Superior
Parte Inferior
Diagrama 8
Diagrama 10
Diagrama 11
Diagrama 9
Diagrama 12
Diagrama 13

PAGE 10 OF 15 0418 IH-5487

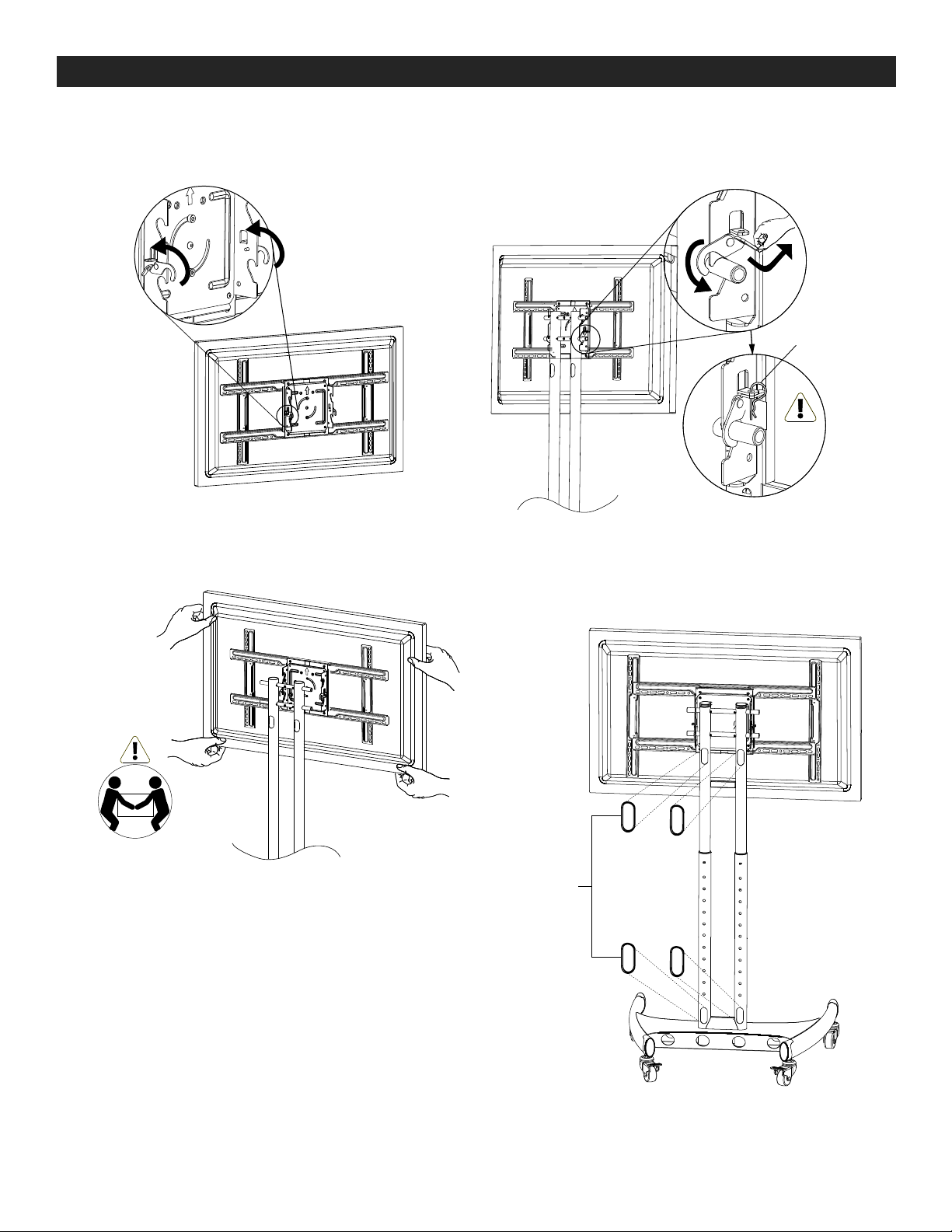

8. Levante los ganchos de bloqueo sobre la placa de
montaje. (Vea Diagrama 14)
9. Levante la pantalla plana y enganche la placa de
montaje a los travesaños. (Vea Diagrama 15)
10. Fije la pantalla plana activando el gancho de
bloqueo y cerrando con el pasador de chaveta.
(Vea Diagrama 16)
11. Coloque los protectores para cables en su lugar
ejerciendo presión. (Vea Diagrama 17)
Pasador de Chaveta
CONTINUACIÓN DE ENSAMBLE
Levantamiento Pesado:
Se Requiere Asistencia
Diagrama 15
Diagrama 16
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx
Protectores
para Cable
Diagrama 17
Diagrama 14

PAGE 11 OF 15 0418 IH-5487
πH-5487
CHARIOT À ÉCRAN PLAT
1-800-295-5510
uline.ca
PIÈCES
SÉCURITÉ
OUTILS REQUIS
Tournevis cruciforme Clé Allen
(comprise)
Base x 1
AVERTISSEMENT! Une mauvaise installation
risque d'entraîner de graves blessures
corporelles ou des dommages matériels.
Lire attentivement les instructions avant de
commencer.
• Ne pas installer ou assembler si le produit
est endommagé ou si des pièces sont
manquantes.
• Cet article convient à la plupart des écrans
plats de 81,28 à 152cm (32 à 60po). Le
poids de l'écran ne doit pas excéder 45,5 kg
(100lb).
• N'utilisez pas ce produit à d’autres fins que
celles prévues.
ARRÊT
Roulette x 4
Boulon de
fixation A x 4
(M8 x 25 mm)
Boulon de
fixation B x 4
(M6 x 25 mm)
Boulon de
fixation C x 4
(M5 x 25 mm)
Boulon de
base x 4
(M8 x 20 mm)
Boulon pour
barre x 8
(M6 x 10 mm)
Rondellex4
Protège-câble x 4
Barre transversalex1
Courte barre de
montage
verticale x 2
Couvre-boulons x 1
Montant x 1 Goupille fendue x 1
Plaque de montage x 1
Longue barre de montage
horizontale x 2
Entretoisex4
Rondelle de
blocage x 4

PAGE 12 OF 15 0418 IH-5487
1. Verrouillez les roulettes. Placez la rondelle de
blocage sur la tige de roulette et vissez dans la
base. (Voir Figure1)
2. Insérez le montant dans la base en orientant les
trous de passage de câbles vers l'arrière de l'article.
Fixez-le en place à l'aide de quatre boulons de
base. (Voir Figure2)
3. Fixez le couvre-boulon en place. (Voir Figure3)
4. Réglez les montants à la hauteur voulue en vous
servant des boutons-poussoirs. (Voir Figure4)
REMARQUE: Ne réglez jamais la hauteur si les
câbles sont branchés ou si l'écran est monté.
5. Dévissez les boulons préinstallés de la barre
transversale. Insérez la barre transversale en position
et vissez les boulons de nouveau. (Voir Figure5)
Assistance
requise
MONTAGE
Derrière
Devant
Figure1
Figure4
Figure5
Figure2
Figure3
1
2
3

PAGE 13 OF 15 0418 IH-5487
6. Vérifiez votre écran plat afin de déterminer le type de
montage et la taille des boulons à utiliser. Plusieurs
types de montage courants sont présentés ici.
(Voir Figures6 et7)
REMARQUE: Testez la taille des boulons
dans l'écran plat afin de déterminer la taille
appropriée.
Boulon de fixation A – Utilisé sur les
écrans plats avec grands trous à
boulons de 8mm.
Boulon de fixation B – Utilisé sur les
écrans plats avec trous à boulons
moyens de 6mm.
Boulon de fixation C – Utilisé sur les
écrans plats avec petits trous à boulons
de 5mm.
REMARQUE: Si l'écran plat est déjà monté sur
un socle, retirez le socle avant le montage.
MONTAGE SUITE
Trous pour boulons
Largeur (mm)
Hauteur (mm)
Figure 7
Figure6
COMMENT DÉTERMINER LE TYPE DE MONTAGE:
200 mm
200 mm
200 mm
300 mm
300 mm
400 mm
400 mm
400 mm
400 mm
600 mm

PAGE 14 OF 15 0418 IH-5487
7. Fixez le support de montage à l'écran plat.
REMARQUE: Des entretoises doivent être
utilisées entre les barres de montage et l'écran
plat pour éviter tout dommage. (Voir Figure8)
TYPES DE MONTAGE DE 200 mm x 200 mm:
Si vous utilisez un montage de 200mm x 200mm, fixez
la plaque de montage directement à l'écran plat à
l'aide des boulons de fixation, des rondelles et des
entretoises. (Voir Figure9)
POUR TOUS LES AUTRES TYPES DE MONTAGE:
Pour tous les types de montage de plus grande
dimension, fixez les longues barres de montage
horizontales à la plaque de montage à l'aide de quatre
boulons pour barre. (Voir Figure 10)
REMARQUE: Pour positionner correctement
les barres de montage horizontales, assurez-
vous que les trous de montage ovales sont en
dessous et que les rebords sont orientés vers la
plaque de montage.
Espacez les barres de montage verticales courtes le
long des barres de montage horizontales, de façon
à ce qu'elles correspondent à la largeur du type de
montage. Fixez à l'aide des quatre boulons pour barre.
(Voir Figure11)
REMARQUE: Pour positionner correctement les
barres de montage verticales, assurez-vous
que les trous de montage ovales sont au
centre de l'assemblage et que les rebords sont
orientés vers la plaque de montage.
Fixez les barres de montage verticales à l'écran plat
à l'aide des boulons de fixation, des rondelles et des
entretoises. (Voir Figure12)
REMARQUE: Avant de passer à l'étape 8,
assurez-vous que les roulettes sont en position
verrouillée. (Voir Figure13)
Rebord
MONTAGE SUITE
Haut
Bas
Rebord
Haut
Bas
Figure8
Figure10
Figure11
Figure9
Figure12
Figure13

PAGE 15 OF 15 0418 IH-5487
8. Soulevez les crochets de verrouillage sur la plaque
de montage. (Voir Figure14)
9. Soulevez l'écran plat et accrochez la plaque de
montage sur les barres transversales. (Voir Figure15)
10. Fixez l'écran plat en enclenchant le crochet de
verrouillage et en le bloquant à l'aide d'une
goupille fendue. (Voir Figure16)
11. Fixez les protège-câbles en place. (Voir Figure17)
Goupille fendue
MONTAGE SUITE
Charge lourde à soulever
(assistance requise)
Figure15
Figure16
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.ca
Protège-câbles
Figure 17
Figure14
