U-Line H-1364 User manual

PAGE 1 OF 6 0421 IH-1364
H-1364
CONVERTIBLE SR
ALUMINUM HAND TRUCK
WITH PNEUMATIC WHEELS
1-800-295-5510
uline.com
TOOLS NEEDED
10mm Wrench 13mm Wrench
Pliers Hammer
PARTS
8
7
11
17 16
7
15
14
13
12
6
5
4
1
8
9
16 14 10
9
15
12
2
3
REF. QTY. DESCRIPTION
1 1 Extended Handle
2 2 Handle Bracket
3 1 Handle
4 4 6mm Hex Washer Head Bolt
5 4 6mm Locknut
6 1 Frame
7 2 Cotter Pin
8 2 Washer
9 2 Spacer
10 1Axle
11 2Round Pin
12 2Frame Reinforcement
13 48mm Locknut
14 2Axle Support
15 4 8mm Bolt
16 2Wheel
17 1Nose Plate
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0421 IH-1364
Round
Pin Axle
NOTE: Do not use air or power tools.
ATTACH HANDLE
1. Slide handle into the handle brackets on the
back side of the frame. Align holes in handle and
brackets. If handle won't slide in, loosen bracket
bolts. Insert four hex washer head bolts through
brackets and handle and secure with locknuts.
(See Figure 1)
ATTACH NOSE PLATE AND AXLE SUPPORTS
1. Position frame reinforcements against bottom frame
rail. (See Figure 2a) Slide nose plate into channel
on frame reinforcement, keeping bolt holes aligned.
(See Figure 2)
2. Align axle support with outside rail of frame.
(See Figure 2)
3. Insert four 8mm bolts through the axle supports,
frame, frame reinforcements and nose plate. Secure
with locknuts but DO NOT tighten. (See Figure 2)
ATTACH AXLE AND WHEELS
1. Lay hand truck down on front so axle supports face
upwards. (See Figure 3)
WARNING: If installing stair climber, refer to
instructions included with stair climber and skip
step 2. Once complete, continue with step 3. If
not installing stair climber, continue to step 2.
2. Insert axle through holes in axle supports. Align holes
in axle with grooves on inside of the axle supports.
Use a hammer to tap in the round pins. (See Figure 3a)
3. Slide a spacer onto each end of the axle. Slide a
wheel onto each end of the axle. Slide a washer
onto each end of the axle. (See Figure 4)
4. Insert a cotter pin through the holes in each end
of the axle. Bend cotter pins using pliers to secure
wheels. Wheels should spin freely. (See Figure 4)
5. Tighten all locknuts.
6. Check tire pressure (30 psi max). Inflate if necessary.
ASSEMBLY
Figure 3
Figure 4
Frame
Frame
Reinforcements
Figure 2
Figure 1
Figure 2a
Figure 3a
1
-800-295-551
0
uline.com

PAGE 3 OF 6 0421 IH-1364
DIABLITO DE ALUMINIO
CONVERTIBLE SR
CON LLANTAS NEUMÁTICAS
800-295-5510
uline.mx
H-1364
8
7
11
17 16
7
15
14
13
12
6
5
4
1
8
9
16 14 10
9
15
12
2
3
HERRAMIENTAS NECESARIAS
Llave de 10 mm Llave de 13 mm
Pinzas Martillo
PARTES
REF. CANT. DESCRIPCIÓN
1 1 Asa Extendida
2 2 Soporte para Asa
3 1 Asa
4 4 Perno de Cabeza Hexagonal
con Rondana de 6 mm
5 4 Contratuerca de 6 mm
6 1 Armazón
7 2 Pasador de Chaveta
8 2 Rondana
9 2 Separador
10 1Eje
11 2 Perno Redondo
12 2 Refuerzo del Armazón
13 4 Contratuerca de 8 mm
14 2 Soporte del Eje
15 4 Perno de 8 mm
16 2Llanta
17 1Base

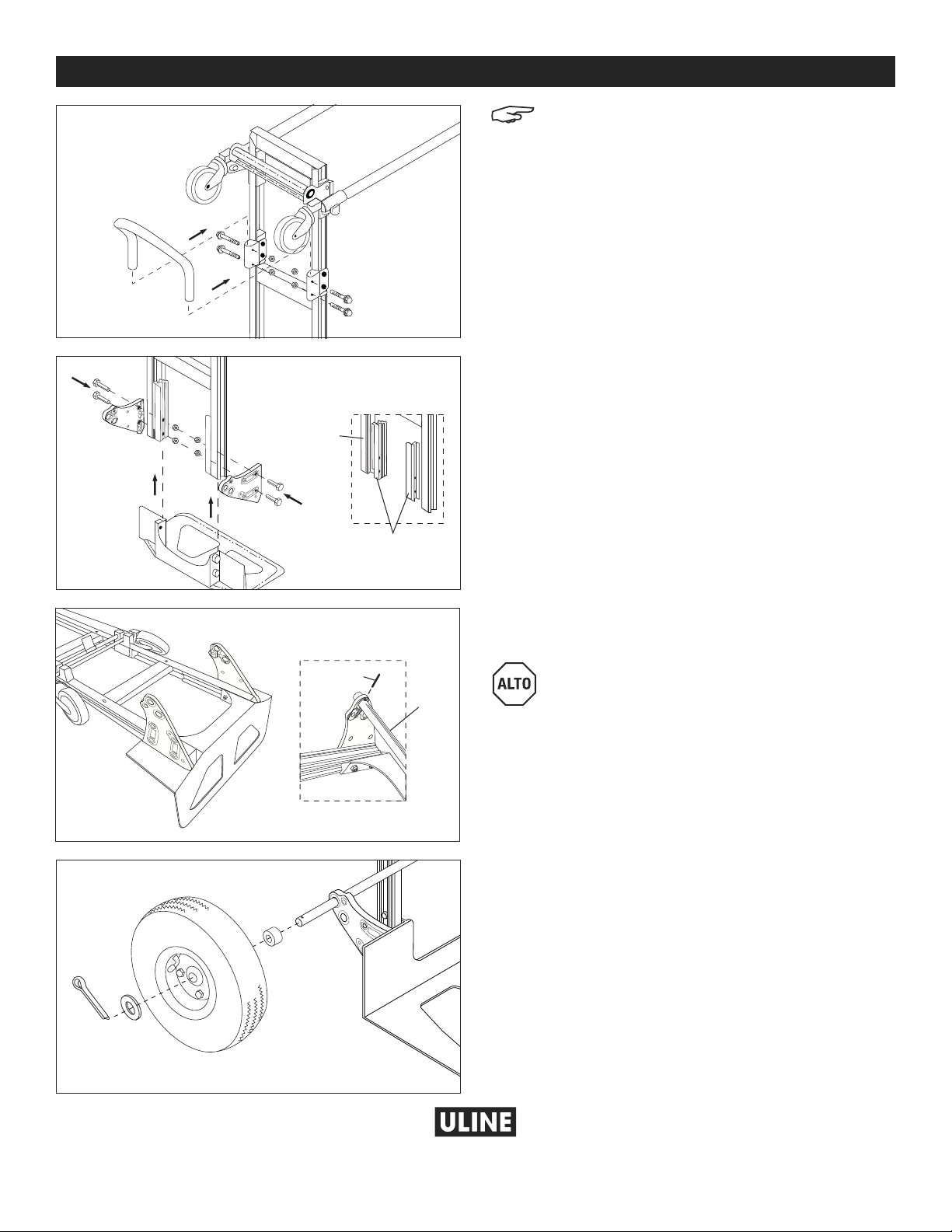

PAGE 4 OF 6 0421 IH-1364
Perno
Redondo
Eje
NOTA: No use herramientas eléctricas ni
neumáticas.
FIJE EL ASA
1. Deslice el asa para encajarla en los soportes para
el asa de la parte posterior del armazón. Alinee los
orificios en el asa y los soportes. Si no puede insertar
el asa, apriete los pernos del soporte. Inserte cuatro
pernos de cabeza hexagonal con rondana a
través de los soportes y el asa y asegúrelos con
contratuercas. (Vea Diagrama 1)
FIJE LA PLACA DELANTERA Y LOS SOPORTES DEL EJE
1. Coloque los refuerzos del armazón contra el fondo
del riel del armazón. (Vea Diagrama 2a) Deslice la
base hacia el canal en los refuerzos del armazón,
manteniendo alineados los orificios de los pernos.
(Vea Diagrama 2)
2. Alinee el soporte del eje con el riel exterior del
armazón. (Vea Diagrama 2)
3. Inserte cuatro pernos de 8 mm a través de los
soportes del eje, el armazón, los refuerzos del
armazón y la base. Asegure con contratuercas pero
NO apriete. (Vea Diagrama 2)
FIJE EL EJE Y LAS LLANTAS
1. Apoye el diablito sobre su parte delantera de forma
que los soportes del eje apunten hacia arriba.
(Vea Diagrama 3)
ADVERTENCIA: Si va a colocar el aditamento
para escaleras, siga las instrucciones que
incluye el aditamento y omita el paso 2. Una
vez que termine de instalar, continúe con el
paso 3. Si no va a colocar el aditamento para
escaleras, continúe con el paso 2.
2. Inserte el eje a través de los orificios en los soportes
del eje. Alinee los orificios del eje con las muescas
de la parte interior de los soportes del eje. Use un
martillo para introducir los Pernos redondos.
(Vea Diagrama 3a)
3. Deslice un separador en cada extremo del eje.
Deslice una llanta en cada extremo del eje. Deslice
una rondana en cada extremo del eje.
(Vea Diagrama 4)
4. Inserte un pasador de chaveta a través de los
orificios en cada extremo del eje. Doble los
pasadores de chaveta usando unas pinzas
para asegurar las llantas. Las llantas deben girar
libremente. (Vea Diagrama 4)
5. Apriete todas las contratuercas.
6. Revise la presión (30 psi máx.) Infle si es necesario.
ENSAMBLE
Diagrama 3
Diagrama 4
Armazón
Refuerzos
del Armazón
Diagrama 2
Diagrama 1
Diagrama 2a
Diagrama 3a
8
00-295-551
0
uline.mx

PAGE 5 OF 6 0421 IH-1364
DIABLE DE MANUTENTION
GRAND FORMAT TRANSFORMABLE
EN ALUMINIUM
AVEC ROUES PNEUMATIQUES
1-800-295-5510
uline.ca
H-1364
8
7
11
17 16
7
15
14
13
12
6
5
4
1
8
9
16 14 10
9
15
12
2
3
OUTILS REQUIS
Clé de 10mm Clé de 13mm
Pinces Marteau
PIÈCES
#QTÉ DESCRIPTION
1 1 Poignée allongée
2 2 Support de poignée
3 1 Poignée
4 4 Boulon à tête hexagonale à
embase de 6 mm
5 4 Écrou freiné de 6mm
6 1 Cadre
7 2 Goupille fendue
8 2 Rondelle
9 2 Entretoise
10 1Essieu
11 2Goupille
12 2 Renfort de cadre
13 4 Écrou freiné de 8mm
14 2Support d'essieu
15 4 Boulon de 8mm
16 2Roue
17 1Bavette

PAGE 6 OF 6 0421 IH-1364
Goupille
Essieu
REMARQUE: N'utilisez pas d'outils
pneumatiques ou électriques.
FIXATION DE LA POIGNÉE
1. Glissez la poignée dans les supports de poignée
se trouvant sur la face arrière du cadre. Insérez la
poignée dans les trous des supports. Si la poignée
ne veut pas glisser, desserrez les boulons des
supports. Insérez quatre boulons à tête hexagonale
à embase à travers les supports et la poignée et
fixez-les à l'aide d'écrous freinés. (Voir Figure1)
FIXATION DE LA BAVETTE ET DES SUPPORTS D'ESSIEU
1. Positionnez les renforts de cadre contre les glissières
à l'extrémité inférieure du cadre. (Voir Figure 2a)
Glissez la bavette dans la cannelure des renforts de
cadre en gardant les trous de boulon alignés.
(Voir Figure2)
2. Alignez le support d'essieu avec la glissière
extérieure du cadre. (Voir Figure2)
3. Insérez quatre boulons de 8mm à travers les
supports d'essieu, le cadre, les renforts de cadre et
la bavette. Fixez avec les écrous freinés, mais NE
serrez PAS. (Voir Figure2)
FIXATION DE L'ESSIEU ET DES ROUES
1. Posez le diable sur son devant de façon à ce que
les supports d'essieu soient orientés vers le haut.
(Voir Figure3)
AVERTISSEMENT : Si vous voulez installer un
escaladeur, référez-vous aux instructions
fournies avec l’accessoire et ignorez l’étape 2.
Une fois complété, continuez avec l’étape 3.
Si vous n’installez pas d’escaladeur, continuez
avec l’étape 2.
2. Enfilez l'essieu dans les trous des supports d'essieu.
Alignez les trous dans l'essieu avec les rainures à
l'intérieur des supports d'essieu. Utilisez un marteau
pour planter les goupilles. (Voir Figure3a)
3. Enfilez une entretoise à chaque extrémité de l'essieu.
Enfilez une roue sur chaque extrémité de l'essieu.
Enfilez une rondelle à chaque extrémité de l'essieu.
(Voir Figure4)
4. Insérez une goupille fendue dans le trou à chaque
extrémité de l'essieu. Repliez les goupilles à l'aide
de pinces afin de fixer les roues en place. Les roues
doivent tourner librement. (Voir Figure4)
5. Serrez tous les écrous freinés.
6. Vérifiez la pression des pneus (max. 30 lb/po2).
Gonflez-les au besoin.
ARRÊT
MONTAGE
Figure3
Cadre
Renforts de
cadre
Figure2
Figure1
Figure 2a
Figure 3a
Figure 4
1
-800-295-551
0
uline.ca
