U-Line MAGLINER H-1006 User manual

PAGE 1 OF 6 0521 IH-1006
πH-1006
MAGLINER®CONVERTIBLE SR.
ALUMINUM HAND TRUCK
WITH SOLID RUBBER WHEELS
1-800-295-5510
uline.com
PARTS
REF. QTY. DESCRIPTION
1 1 Extended Handle
2 2 Handle Bracket
3 1 Handle
4 4 1/4"-20 x 1⁄"Pan Head Bolt
5 4 1/4"Locknut
6 1 Frame
7 2 Cotter Pin
8 4 Thin Washer
9 2 Wheel
10 2Thick Washer
11 1 Left Hand (LH) Wheel Bracket
12 1Axle
13 2Pin Coil Spring/Roll Pin
14 1 Right Hand (RH) Wheel Bracket
15 45/16"Locknut
16 2Side Channel Reinforcement
17 45/16"-18 x 2⁄"Hex Head Bolt
18 1Nose Plate
2
3
8
7
15
13
18 9
7
14
15
17
16
6
5
4
1
8
8
10
8
10
911
12
16
TOOLS NEEDED
1/2" Combination Wrench
or Socket Wrench
7/16" Combination Wrench
or Socket Wrench
#3 Phillips Screwdriver
Pliers
Hammer
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0521 IH-1006
ATTACH NOSE PLATE, WHEEL BRACKETS AND AXLE
1. Position side channel reinforcements against bottom
frame rail. (See Figure 1a) Slide nose plate into
channel on side channel reinforcement, keeping
bolt holes aligned. (See Figure 1)
2. Insert four 5/16"-18 x 2⁄" hex head bolts through the
nose plate, side channel reinforcements and frame.
(See Figure 1)
3. Slide the right hand wheel bracket over the bolts on
the outside of the frame leg and secure with two
5/16" locknuts, but DO NOT tighten. (See Figure 1)
4. Lay hand truck on front so nose plate faces
downward. (See Figure 2)
5. Use a hammer to tap first roll pin into the axle.
6. Insert the axle (the end with the roll pin in place)
through the upper axle hole in the wheel bracket.
(See Figure 2a) Rotate axle until roll pin locks into
position in the wheel bracket.
7. Position and attach the left hand wheel bracket,
sliding it over the axle to the outside of the frame leg.
Secure with two 5/16" locknuts, but DO NOT tighten.
(See Figure 2)
8. Use a hammer to tap second roll pin into the axle.
ATTACH WHEELS
1. Slide one thick and one thin washer onto each
end of the axle. Slide a wheel onto each end of
the axle (long hub portion is toward the wheel
bracket). Slide a thin washer on each end of the
axle. (See Figure 3)
2. Insert a cotter pin through the holes in each end
of the axle. Bend cotter pins using pliers to secure
wheels. Wheels should spin freely. (See Figure 3)
ATTACH HANDLE
1. Slide handle into the handle brackets on the
back side of the frame. Align holes in handle and
brackets. Insert four 1/4"-20 x 1⁄" pan head bolts
through the brackets and handle. Secure with four
1/4" locknuts. (See Figure 4)
2. Tighten all locknuts.

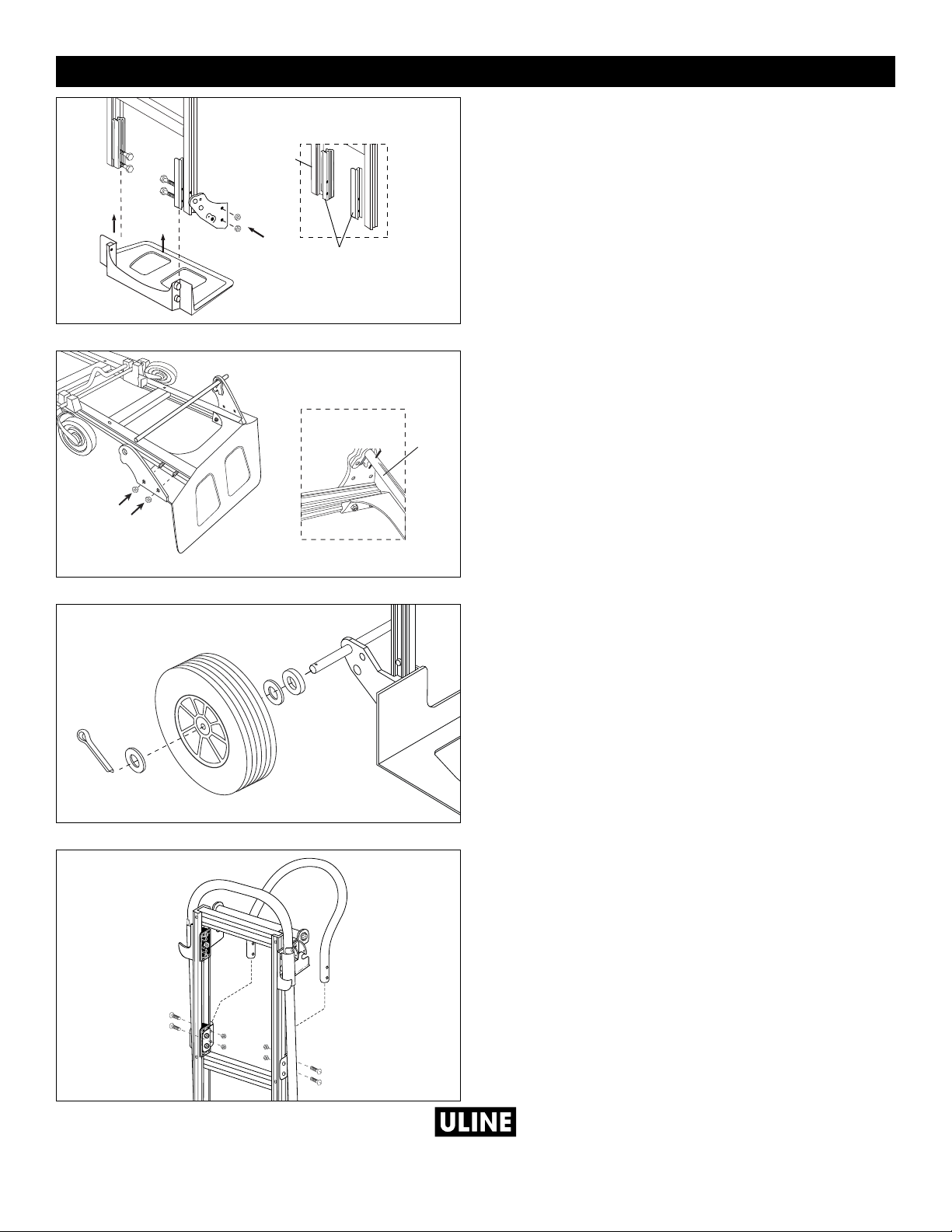

ASSEMBLY
Frame
Side Channel
Reinforcements
Figure 1
Figure 1a
Roll Pin
Axle
Figure 2
Figure 2a
Figure 3
Figure 4
1
-800-295-551
0
uline.com

PAGE 3 OF 6 0521 IH-1006
MAGLINER®DIABLITO
CONVERTIBLE DE
ALUMINIO SENIOR
CON LLANTAS DE CAUCHO SÓLIDO
800-295-5510
uline.mx
πH-1006
PARTES
REF. CANT. DESCRIPCIÓN
1 1 Asa Extendida
2 2 Soporte para Asa
3 1 Asa
4 4 Perno de Cabeza Alomada de
1/4"-20 x 15⁄8"
5 4 Tuerca de Seguridad de 1/4"
6 1 Armazón
7 2 Pasador de Chaveta
8 4 Rondana Fina
9 2 Llanta
10 2Rondana Gruesa
11 1Soporte de la Llanta Izquierdo
(mano izquierda)
12 1Eje
13 2Clavija tipo Resorte/Clavija del
Rodillo
14 1Soporte de la Llanta Derecho
(mano derecha)
15 4Tuerca de Seguridad de 5/16"
16 2Refuerzo del Canal Lateral
17 4Perno de Cabeza Hexagonal
de 5/16"-18 x 21⁄4"
18 1Placa Delantera
2
3
8
7
15
13
18 9
7
14
15
17
16
6
5
4
1
8
8
10
8
10
911
12
16
HERRAMIENTAS NECESARIAS
Llave Combinada o de
Dado de 1/2"
Llave Combinada o de
Dado de 7/16"
Desarmador Phillips Núm. 3
Pinzas
Martillo

PAGE 4 OF 6 0521 IH-1006
COLOCACIÓN DE LA PLACA DELANTERA, LOS
SOPORTES DE LA LLANTA Y EL EJE
1. Coloque los refuerzos del canal lateral contra el
fondo del riel del marco. (Vea Diagrama 1a) Deslice
la placa delantera hacia el canal en los refuerzos
del canal lateral, manteniendo alineados los
orificios de los pernos. (Vea Diagrama 1)
2. Inserte cuatro pernos de cabeza hexagonal de
5/16"-18 x 21⁄4" a través de la placa delantera, los
refuerzos del canal lateral y el marco.
(Vea Diagrama 1)
3. Deslice el soporte de la llanta derecho por encima
de los pernos por el lado exterior de la pata del
marco y fíjelo con dos tuercas de seguridad de
5/16", pero NO las apriete. (Vea Diagrama 1)
4. Apoye el diablito sobre su parte delantera de forma
que la placa delantera apunte hacia abajo.
(Vea Diagrama 2)
5. Use un martillo para introducir la primera clavija del
rodillo en el eje.
6. Inserte el eje (el extremo con la clavija del rodillo
colocada) a través del orificio superior del eje en
el soporte de la llanta. (Vea Diagrama 2a) Gire el
eje hasta que los cierres de la clavija del rodillo se
traben en posición en el soporte de la llanta.
7. Coloque y fije el soporte de la llanta izquierdo,
deslizándolo por encima del eje hasta el exterior
de la pata del marco. Asegure con dos tuercas de
seguridad de 5/16" pero NO apriete. (Vea Diagrama 2)
8. Use un martillo para introducir la segunda clavija
del rodillo en el eje.
COLOCACIÓN DE LAS LLANTAS
1. Deslice una rondana fina y una gruesa en cada
uno de los extremos del eje. Deslice una llanta en
cada uno de los extremos del eje (la porción larga
colocada hacia el soporte de la llanta). Deslice
una rondana fina en cada uno de los extremos del
eje. (Vea Diagrama 3)
2. Inserte un pasador de chaveta a través de los
orificios en cada extremo del eje. Doble los
pasadores de chaveta usando unas pinzas
para asegurar las llantas. Las llantas deben girar
libremente. (Vea Diagrama 3)
COLOCACIÓN DEL ASA
1. Deslice el asa para encajarla en los soportes para
el asa de la parte posterior del marco. Alinee los
orificios en el asa y los soportes. Inserte cuatro
pernos de cabeza alomada de 1/4"-20 x 15⁄8" a
través de los soportes y el asa. Asegúrelo con
cuatro tuercas de seguridad de 1/4".
(Vea Diagrama 4)
2. Apriete todas las tuercas de seguridad.
ENSAMBLE
Frame
Side Channel
Reinforcements
Diagrama 1
Diagrama 1a
Roll Pin
Axle
Diagrama 2
Diagrama 2a
Diagrama 3
Refuerzos del Canal
Lateral
Armazón
Eje
Clavija del
Rodillo
Diagrama 4
8
00-295-551
0
uline.mx

PAGE 5 OF 6 0521 IH-1006
πH-1006
MAGLINERMD DIABLE DE
MANUTENTION CONVERTIBLE
DE GRAND FORMAT EN ALUMINIUM
AVEC ROUES À BANDAGE PLEIN EN CAOUTCHOUC
1-800-295-5510
uline.ca
PIÈCES
#QTÉ DESCRIPTION
1 1 Poignée allongée
2 2 Support de poignée
3 1 Poignée
4 4 Boulon à tête cylindrique de
1/4 po-20 x 1 ⁄ po
5 4 Écrou freiné de 1/4 po
6 1 Cadre
7 2 Goupille fendue
8 4 Rondelle fine
9 2 Roue
10 2Rondelle épaisse
11 1 Support de roue (gauche)
12 1Essieu
13 2Goupille cylindrique/Ressort
hélicoïdal
14 1Support de roue (droit)
15 4Écrou freiné de 5/16 po
16 2Renfort de rainure latéral
17 4Boulon à tête hexagonale de
5/16 po-18 x 2¼ po
18 1Bavette
2
3
8
7
15
13
18 9
7
14
15
17
16
6
5
4
1
8
8
10
8
10
911
12
16
OUTILS REQUIS
Clé mixte ou à douilles de
1/2po
Clé mixte ou à douilles de
7/16po
Tournevis cruciforme nº3
Pince
Marteau

PAGE 6 OF 6 0521 IH-1006
FIXATION DE LA BAVETTE, DES SUPPORTS DE ROUE
ET DE L'ESSIEU
1. Positionnez les renforts de rainure latéraux contre
les glissières à l'extrémité inférieure du cadre. (Voir
Figure 1a) Glissez la bavette dans la cannelure des
renforts de rainure latéraux en gardant les trous de
boulon alignés. (Voir Figure1)
2. Insérez quatre boulons à tête hexagonale de 5/16
po-18 x 2¼po à travers la bavette, les renforts de
rainure latéraux et le cadre. (Voir Figure1)
3. Insérez le support de roue (droit) dans les boulons
à l'extérieur du pied du cadre et fixez-le à l'aide de
deux écrous freinés de 5/16 po, mais NE serrez PAS.
(Voir Figure1)
4. Posez le diable sur le devant de façon à ce que la
bavette soit orientée vers le bas. (Voir Figure2)
5. Utilisez un marteau pour planter la première goupille
cylindrique dans l'essieu.
6. Insérez l'essieu (l'extrémité avec la goupille
cylindrique en place) dans le trou supérieur pour
l’essieu dans le support de roue. (Voir Figure2a)
Tournez l'essieu jusqu'à ce que la goupille
cylindrique s'enclenche dans le support de roue.
7. Positionnez et fixez le support de roue (gauche) en
le faisant glisser sur l'essieu à l'extérieur du pied du
cadre. Fixez à l'aide de deux écrous freinés de 5/16
po, mais NE serrez PAS. (Voir Figure2)
8. Utilisez un marteau pour planter la deuxième
goupille cylindrique dans l'essieu.
FIXATION DES ROUES
1. Enfilez une rondelle épaisse et une rondelle fine à
chaque extrémité de l'essieu. Enfilez une roue à chaque
extrémité de l'essieu (la partie longue du moyeu
orientée vers le support de roue). Enfilez une rondelle
fine à chaque extrémité de l'essieu. (Voir Figure3)
2. Insérez une goupille fendue dans le trou à chaque
extrémité de l'essieu. Repliez les goupilles à l'aide
d’une pince afin de fixer les roues en place. Les
roues doivent tourner librement. (Voir Figure3)
FIXATION DE LA POIGNÉE
1. Glissez la poignée dans les supports de poignée
se trouvant sur la face arrière du cadre. Insérez la
poignée dans les trous des supports. Insérez quatre
boulons à tête cylindrique de 1/4 po-20 x 1 ⁄ po à
travers les supports et la poignée. Fixez à l'aide de
quatre écrous freinés de 1/4po. (Voir Figure4)
2. Serrez tous les écrous freinés.
MONTAGE
Frame
Side Channel
Reinforcements
Figure1
Figure 1a
Roll Pin
Axle
Figure2
Figure 2a
Figure3
Figure 4
Renforts de rainure
latéraux
Cadre
Essieu
Goupille
cylindrique
1
-800-295-551
0
uline.ca
