U-Line H-3382 User manual

PAGE 1 OF 6 0521 IH-3382
H-3382
8-IN-1 MULTI-CART®
1-800-295-5510
uline.com
INSTALLING REAR WHEELS
NOTE: It is recommended that axles be
lubricated with light grease before installing.
1. Slide a flat washer over the end of the axle. Gently
slide a wheel over the end of the axle. (See Figure 1)
2. Insert a cotter pin through the holes in the end of
the axle. (See Figure 1A) Bend the cotter pin ends
outward.
3. Repeat steps 1 and 2 for the other wheel.
INSTALLING FRONT SWIVEL CASTERS
1. Carefully insert caster stem into receptor tube and
line up caster stem holes with the receptor tube
holes. Stem should fit very snugly inside receptor
tube. (See Figure 2)
2. With caster stem snugly in receptor tube, insert a
large pin through the holes. Then insert a cotter pin
through the hole in the large pin and bend the ends
outward. (See Figure 2A)
3. Repeat steps 1 and 2 for the other caster.
Figure 1 Figure 1A Figure 2
Figure 2A
ASSEMBLY
TOOLS NEEDED
3/4" Wrench
Channel Lock Pliers
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0521 IH-3382
1. SHORT FURNITURE DOLLY
Place cart on all four
wheels with sides folded
down as shown.
FOLD SIDES IN THIS ORDER:
Push down release cable
over large wheels with one hand
and fold down side with the other hand.
Fold side over front swivel casters in the same manner.
Cart will not fold down correctly unless done in this order.
2. SHORT PLATFORM CART
From short furniture dolly:
Firmly push down on release cable located
over swivel casters with one hand while raising
the foldable side with the other hand
until side locks into place in
upright position.
3. SHORT HI-STACKER
From short platform cart:
Raise both sides as previously
described in configuration 2.
4. LONG HI-STACKER
From short hi-stacker:
Loosen two wing bolts under
frame 1/4 turn and push in
the extension stop button.
Extend frame until stop
button engages.
Tighten wing bolts.
5. LONG NOSE LUGGAGE CART
From long hi-stacker:
Set on end with large wheels down as
shown. Pull top release cable and lower
top foldable side.
6. LONG PLATFORM CART WITH SIDE
From long nose luggage cart:
Set cart back on all four wheels.
Firmly push down on release
cable located over
swivel casters with one
hand while raising the
foldable side with the
other hand until side
locks into place in
upright position.
Pull release cable located over large wheels and lower
foldable side.
7. LONG PLATFORM CART
From long platform cart
with side:
Pull release cable
located over swivel
casters and lower
foldable side.
8. STORAGE-TRANSPORT
From long platform cart:
Unfold both sides so they are upright.
Set on end with large wheels down.
Loosen two wing bolts under frame 1/4
turn, push in the extension stop button,
and collapse frame. Tighten wing bolts.
Place cart on all four wheels.
Fold down sides following the order in configuration 1.
Stand cart on end for storage.

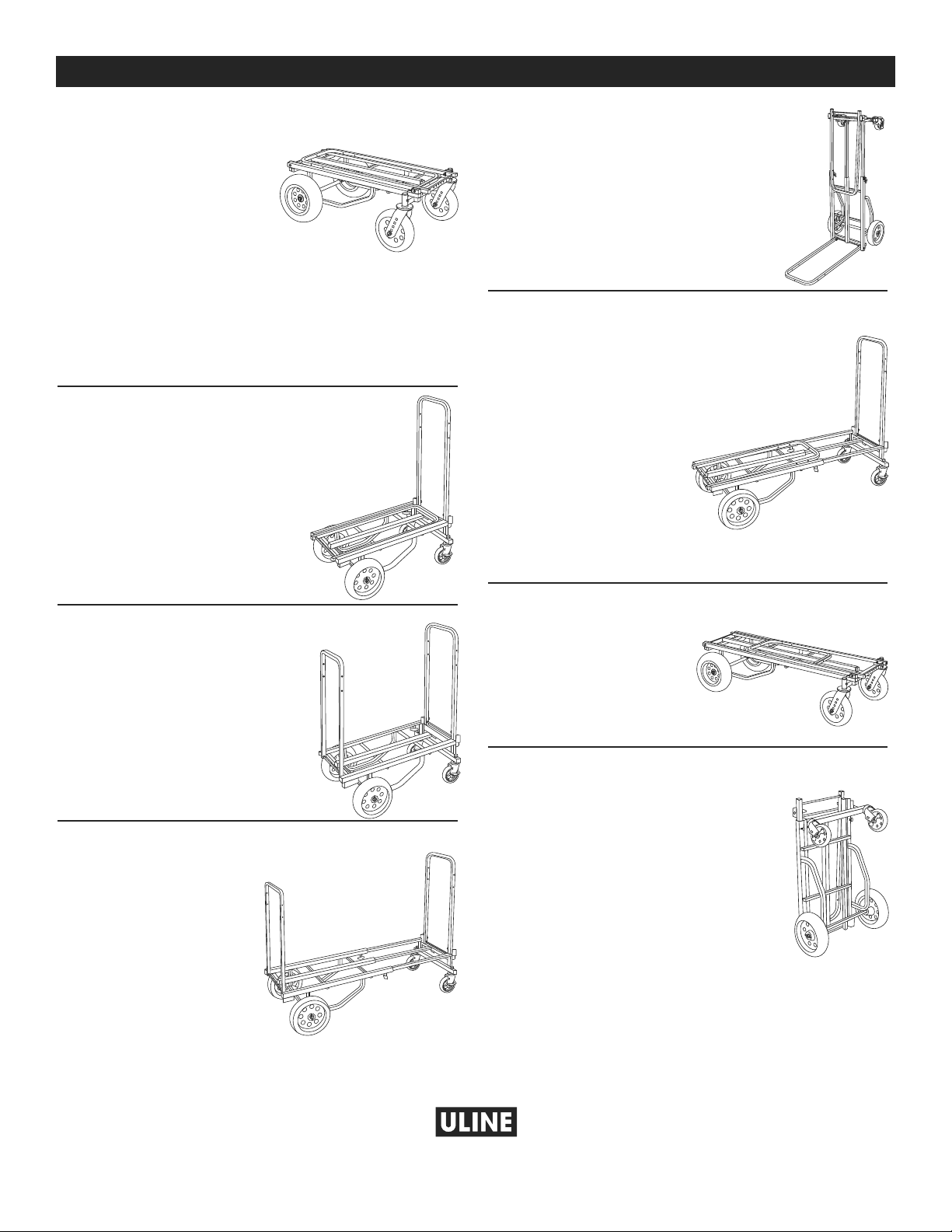

CONFIGURATIONS
1
-800-295-551
0
uline.com

PAGE 3 OF 6 0521 IH-3382
COLOCACIÓN DE LAS LLANTAS TRASERAS
NOTA: Se recomienda lubricar los ejes con
una grasa ligera antes de llevar a cabo la
instalación.
1. Deslice una rondana plana por el extremo del eje.
Cuidadosamente, deslice una llanta por el extremo
del eje. (Vea Diagrama 1)
2. Inserte un pasador de perno a través de los orificios
del extremo del eje. (Vea Diagrama 1A) Doble los
extremos del pasador de perno hacia afuera.
3. Repita los pasos 1 y 2 para la otra llanta trasera.
COLOCACIÓN DE LAS RUEDAS GIRATORIAS
DELANTERAS
1. Inserte cuidadosamente el vástago de las ruedas
en el tubo receptor y alinee los orificios del vástago
de las ruedas con los orificios del tubo receptor. El
vástago se debe acoplar bien ajustado dentro del
tubo receptor. (Vea Diagrama 2)
2. Cuando el vástago de las ruedas esté bien
colocado dentro de tubo receptor, inserte un
pasador grande a través de los orificios. Luego,
inserte un pasador de perno a través del orificio del
pasador grande y doble los extremos hacia afuera.
(Vea Diagrama 2A)
3. Repita los pasos 1 y 2 para la otra rueda giratoria.
MULTI-CART®8-EN-1
800-295-5510
uline.mx
ENSAMBLE
Diagrama 1 Diagrama 1A
Diagrama 2
HERRAMIENTAS NECESARIAS
Llave Combinada de 3/4"
Pinzas de Extensión
Diagrama 2A
H-3382

PAGE 4 OF 6 0521 IH-3382
1. PLATAFORMA CORTA CON RUEDAS PARA MUEBLES
Coloque el carrito apoyado
sobre las cuatro llantas con
los laterales plegados hacia
abajo como se muestra.
PLIEGUE LOS LADOS EN ESTE ORDEN:
Con una mano presione el cable
de liberación sobre las llantas grandes, y con la otra,
pliegue hacia abajo el lateral.
Pliegue el lado sobre las ruedas giratorias delanteras
de la misma manera. El carrito no se plegará bien a
menos que se haga en este orden.
2. CARRITO CON PLATAFORMA CORTA
Desde la plataforma corta con ruedas para
muebles:
Con una mano presione con firmeza el
cable de liberación ubicado sobre
las ruedas giratorias, mientras
que con la otra levanta el lado
plegable hasta que el lado se
ajuste en posición vertical.
3. ESTIBADOR CORTO
Desde el carrito con plataforma
corta:
Eleve ambos lados tal y como
se ha descrito anteriormente
en la configuración 2.
4. ESTIBADOR LARGO
Desde el estibador corto:
Afloje las dos tuercas
mariposa ubicadas debajo
del armazón 1/4 de vuelta
y presione el botón para
fijar la extensión.
Extienda el armazón hasta
que el botón para fijar se
active.
Apriete las tuercas mariposas.
5. CARRITO PARA EQUIPAJE DE BASE
LARGA
Desde el estibador largo:
Apóyelo sobre el extremo con las llantas
grandes hacia abajo, como se muestra.
Jale el cable de liberación superior y baje
el lado plegable superior.
6. CARRITO CON PLATAFORMA LARGA CON LATERAL
Desde el carrito para equipaje de base larga:
Apoye el carrito sobre las cuatro llantas.
Con una mano presione con firmeza el cable de
liberación ubicado sobre las ruedas giratorias,
mientras que con la otra levanta el lado
plegable hasta que el lado se
ajuste en posición vertical.
Jale el cable de liberación
ubicado sobre las llantas
grandes y baje el lado
plegable.
7. CARRITO CON PLATAFORMA LARGA
Desde el carrito con
plataforma larga con lateral:
Jale el cable de liberación
ubicado sobre las ruedas
giratorias y baje el lado plegable.
8. ALMACENAMIENTO Y TRANSPORTE
Desde el carrito con plataforma larga:
Despliegue ambos lados de forma que
queden en posición vertical.
Apóyelo sobre el extremo con las
llantas grandes hacia abajo.
Afloje 1/4 de vuelta las dos tuercas
mariposas ubicadas debajo del
armazón, presione el botón para fijar la
extensión y pliegue el armazón. Apriete
llas tuercas mariposa.
Apoye el carrito sobre las cuatro llantas.
Pliegue los lados siguiendo el orden de la
configuración 1.
Para almacenar el carrito, apóyelo sobre el extremo.

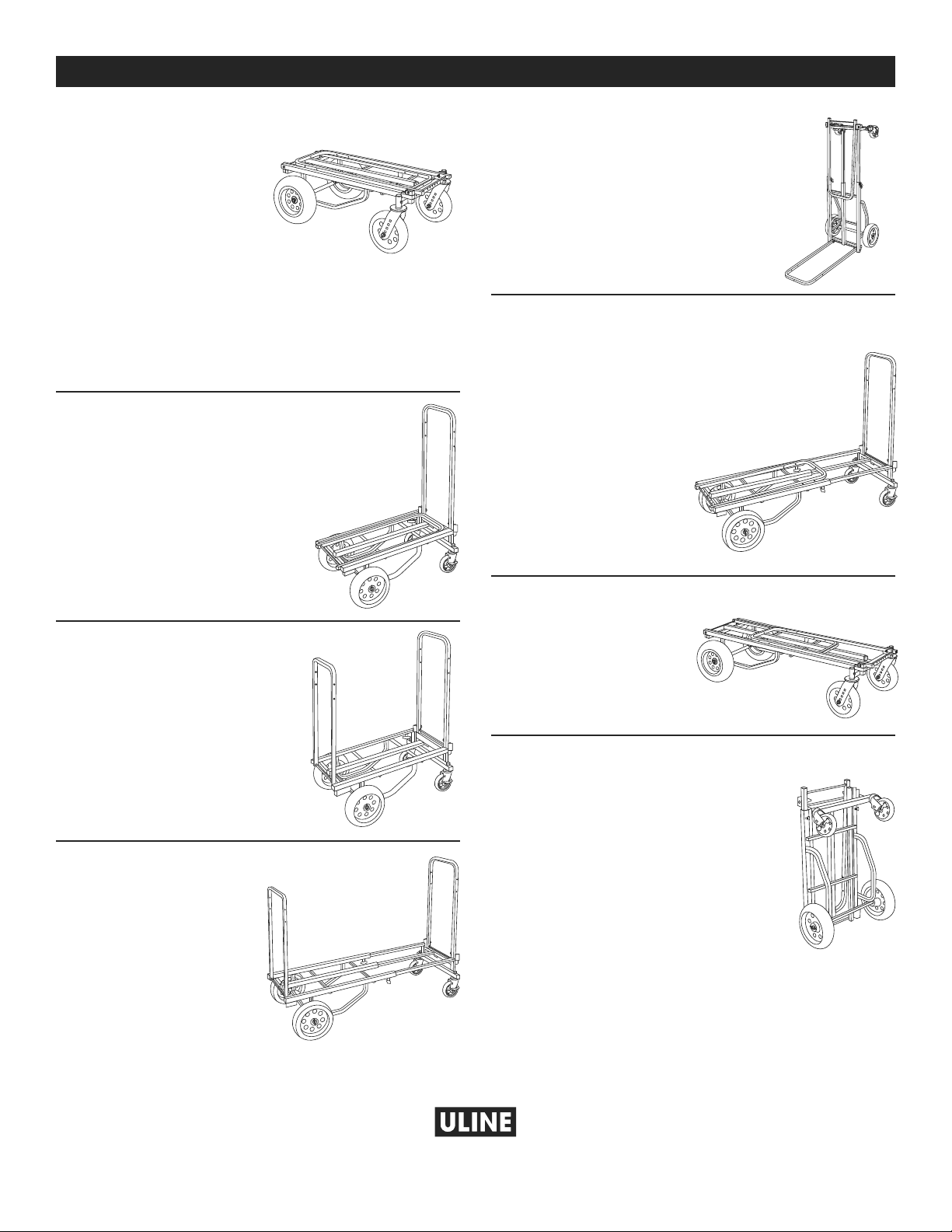

CONFIGURACIONES
8
00-295-551
0
uline.mx

PAGE 5 OF 6 0521 IH-3382
MULTI-CARTMD 8 EN 1
1-800-295-5510
uline.ca
H-3382

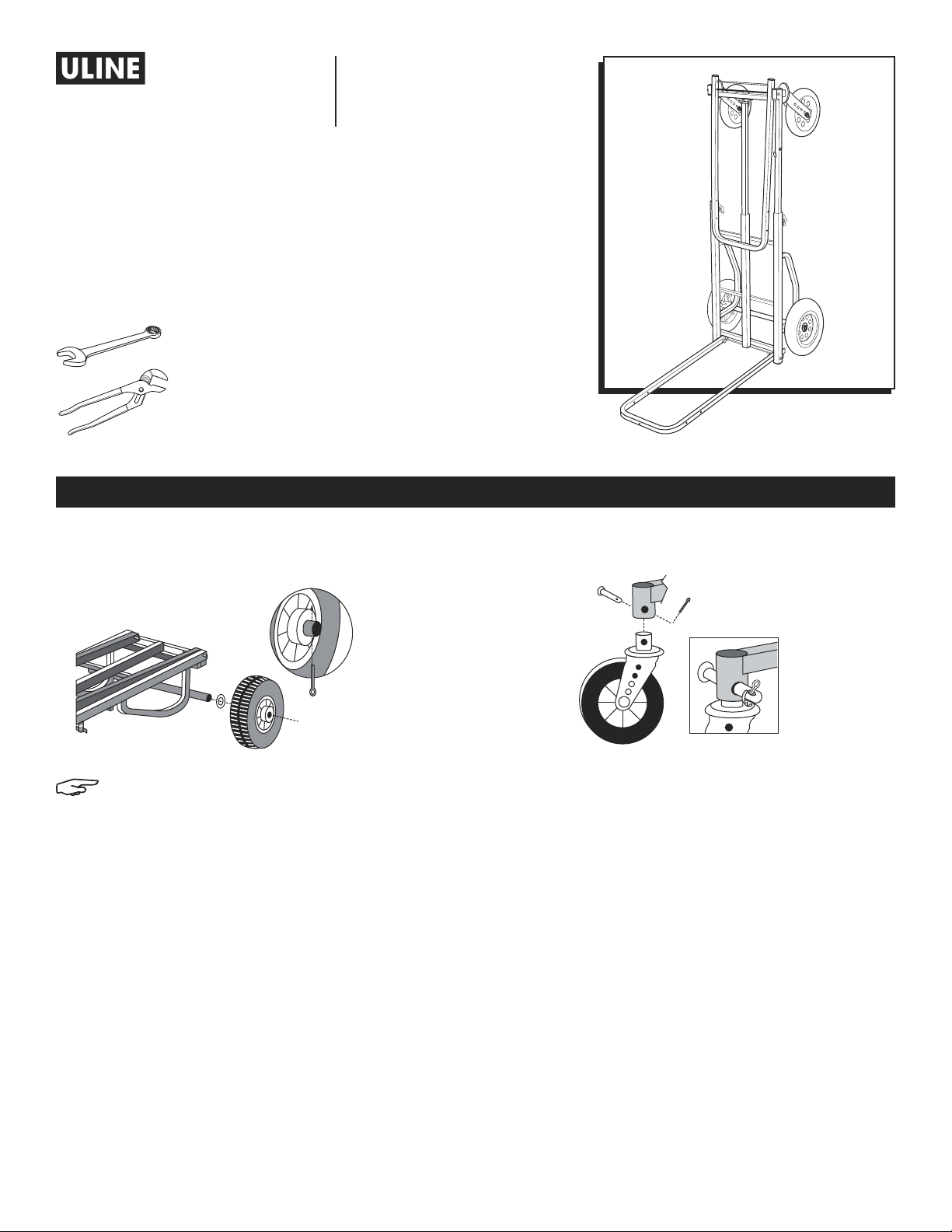

MONTAGE
Figure1 Figure 1A Figure2
OUTILS REQUIS
Clé de 3/4po
Pince multiprise à crémaillère
Figure 2A
INSTALLATION DES ROUES ARRIÈRE
REMARQUE: Nous recommandons de graisser
les essieux légèrement avant de procéder à
l'installation.
1. Glissez une rondelle plate sur l'extrémité de l'essieu.
Glissez délicatement une roue sur l'extrémité de
l'essieu. (VoirFigure1)
2. Insérez une goupille fendue dans les trous de
l’extrémité de l'essieu. (Voir Figure1A) Pliez les
extrémités de la goupille fendue vers l'extérieur.
3. Répétez les étapes1 et2 pour l'autre roue.
INSTALLATION DES ROULETTES PIVOTANTES AVANT
1. Insérez délicatement la tige de la roulette dans le
tube récepteur et alignez les trous de la tige de
la roulette avec les trous du tube récepteur. La
tige doit être bien serrée dans le tube récepteur.
(VoirFigure2)
2. Une fois la tige insérée adéquatement dans le tube
récepteur, insérez une grande goupille dans les
trous. Ensuite, insérez une goupille fendue dans le
trou de la grande goupille et pliez les extrémités vers
l'extérieur. (Voir Figure2A)
3. Répétez les étapes1 et2 pour l'autre roulette.

PAGE 6 OF 6 0521 IH-3382
1. PETIT SOCLE ROULANT POUR MEUBLES
Placez le chariot sur les quatre
roues avec les côtés pliés vers
le bas comme indiqué.
PLIER LES CÔTÉS DANS CET
ORDRE:
Poussez le câble de
dégagement sur les grandes roues d'une main
et rabattez le côté de l'autre main.
Pliez le côté sur les roulettes pivotantes avant de la même
manière. Le chariot ne se rabattra pas correctement si
les étapes ne sont pas suivies dans cet ordre.
2. PETIT CHARIOT À PLATEFORME
À partir de la configuration de petit socle
roulant pour meubles:
Poussez fermement le câble de dégagement
situé sur les roulettes pivotantes d'une
main tout en soulevant le côté
pliable de l'autre main jusqu'à
ce que le côté s'enclenche
en position verticale.
3. GERBEUR COURT À CÔTÉS ÉLEVÉS
À partir de la configuration de
petit chariot à plateforme:
Levez les deux côtés comme décrit
précédemment au point nº2.
4. GERBEUR LONG À CÔTÉS ÉLEVÉS
À partir de la configuration
de gerbeur court à côtés
élevés:
Desserrez deux boulons
à oreilles sous le cadre
d'un quart de tour et
appuyez sur le bouton
d'arrêt d'allongement.
Allongez le cadre jusqu'à ce
que le bouton d'arrêt s'actionne.
Serrez les boulons à oreilles.
5. CHARIOT À BAGAGES À LONG BEC
À partir de la configuration de gerbeur
long à côtés élevés:
Placez-le sur le côté avec les grandes
roues vers le bas comme illustré. Tirez sur
le câble de dégagement supérieur et
abaissez le côté pliable supérieur.
6. GRAND CHARIOT À PLATEFORME AVEC CÔTÉ
À partir de la configuration de chariot à
bagages à long bec:
Placez le chariot sur les quatre roues.
Poussez fermement le câble de
dégagement situé sur les roulettes
pivotantes d'une main tout
en soulevant le côté pliable
de l'autre main jusqu'à ce
que le côté s'enclenche en
position verticale.
Tirez sur le câble de dégagement situé sur les grandes
roues et abaissez le côté pliable.
7. GRAND CHARIOT À PLATEFORME
À partir de la configuration de
grand chariot à plateforme
avec côté:
Tirez sur le câble de
dégagement situé sur les roulettes
pivotantes et abaissez le côté pliable.
8. RANGEMENT-TRANSPORT
À partir de la configuration de grand
chariot à plateforme:
Dépliez les deux côtés pour les
positionner verticalement.
Placez-le sur le côté avec les grandes
roues vers le bas.
Desserrez deux boulons à oreilles sous
le cadre d'un quart de tour, appuyez
sur le bouton d'arrêt d'allongement et
raccourcissez le cadre. Serrez les boulons à oreilles.
Placez le chariot sur les quatre roues.
Rabattez les côtés en suivant les étapes indiquées au
point nº1.
Placez le chariot sur le côté pour le ranger.
CONFIGURATIONS
1
-800-295-551
0
uline.ca
