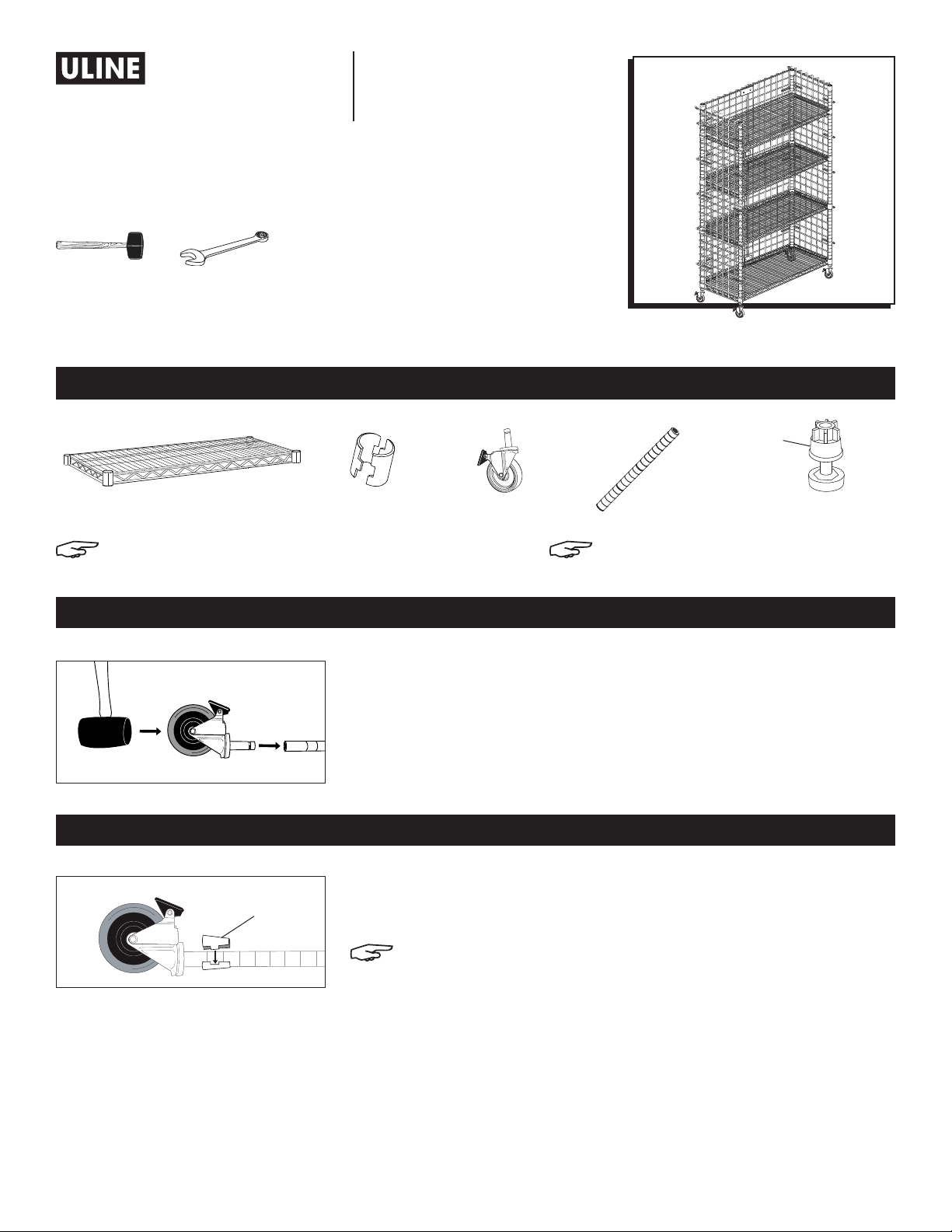

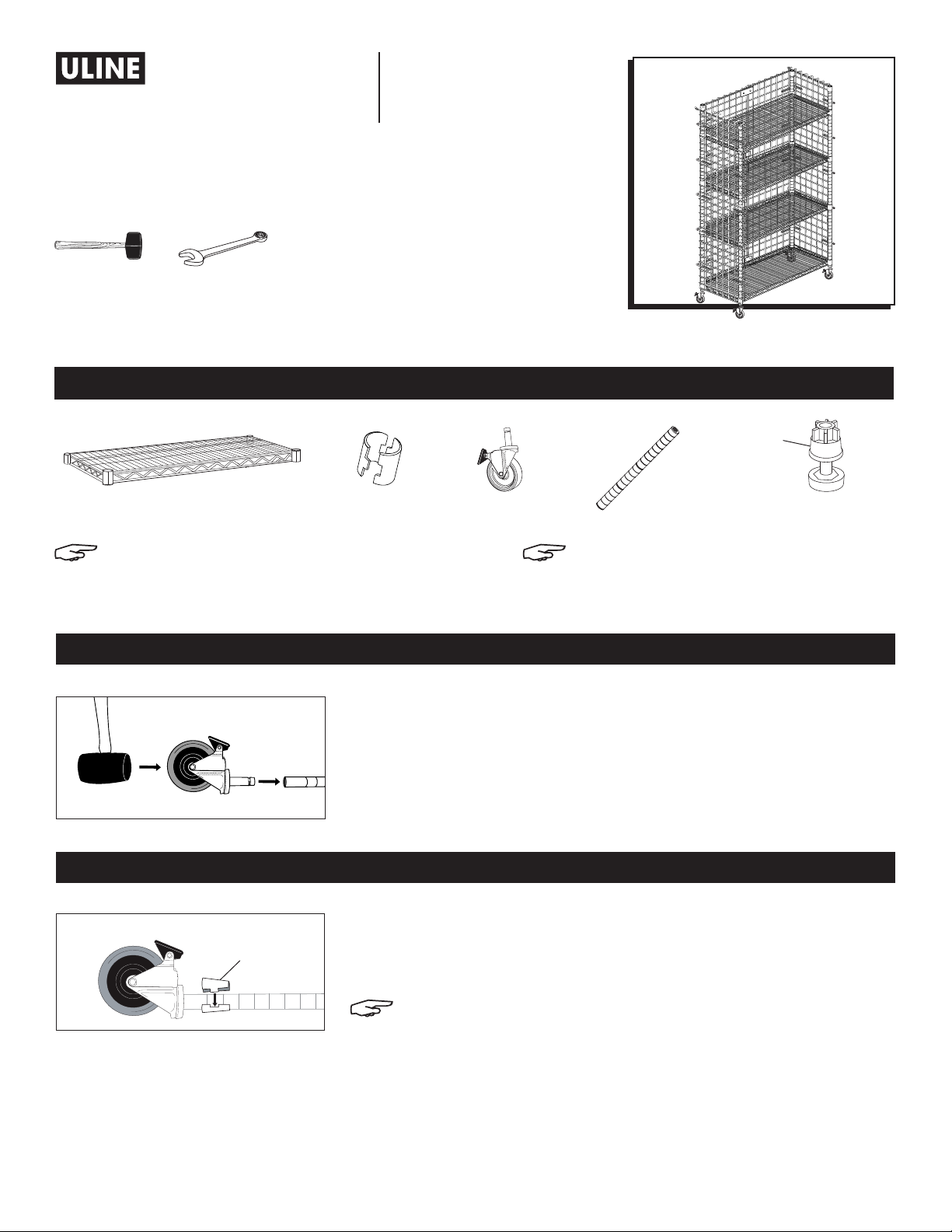

U-Line H-1790 User manual

PAGE 1 OF 12 0221 IH-1789
STOCK PICKER CARTS
1-800-295-5510
uline.com
Rubber Mallet 7/16" Wrench
TOOLS NEEDED
SHELVING ASSEMBLY
INSTALLATION OF CASTERS
Figure 2
03
04
05
06
07
08
09
Figure 1
1. Make sure post is positioned as shown. (See Figure 1)
1. Engage the wheel brakes to keep casters from rolling during
assembly. Use a rubber mallet to tap caster stems into posts.
(See Figure 1)
1. Start with the lowest shelf. Snap the interlocking pieces of a shelf
support (wide end down) around the post at the lowest groove where
shelf is to be located. (See Figure 2)
NOTE: Two ridges are on the inside of each shelf support. The
bottom shelf support ridge should be aligned with the lowest
groove on the post.
2. Slide the shelf support up or down until it snaps into the groove. Add
shelf supports to the same place on the remaining posts.
SHELVING PARTS
NOTE: Self-leveling feet are included
in post box. See Page 3 for installation.
NOTE: Shelf supports are included
in shelf box.
Self-Leveling Foot x 4
Metal Insert
Shelf x 4 Shelf Support x 16 Sets Post x 4
Shelf Support
Caster x 4
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0221 IH-1789

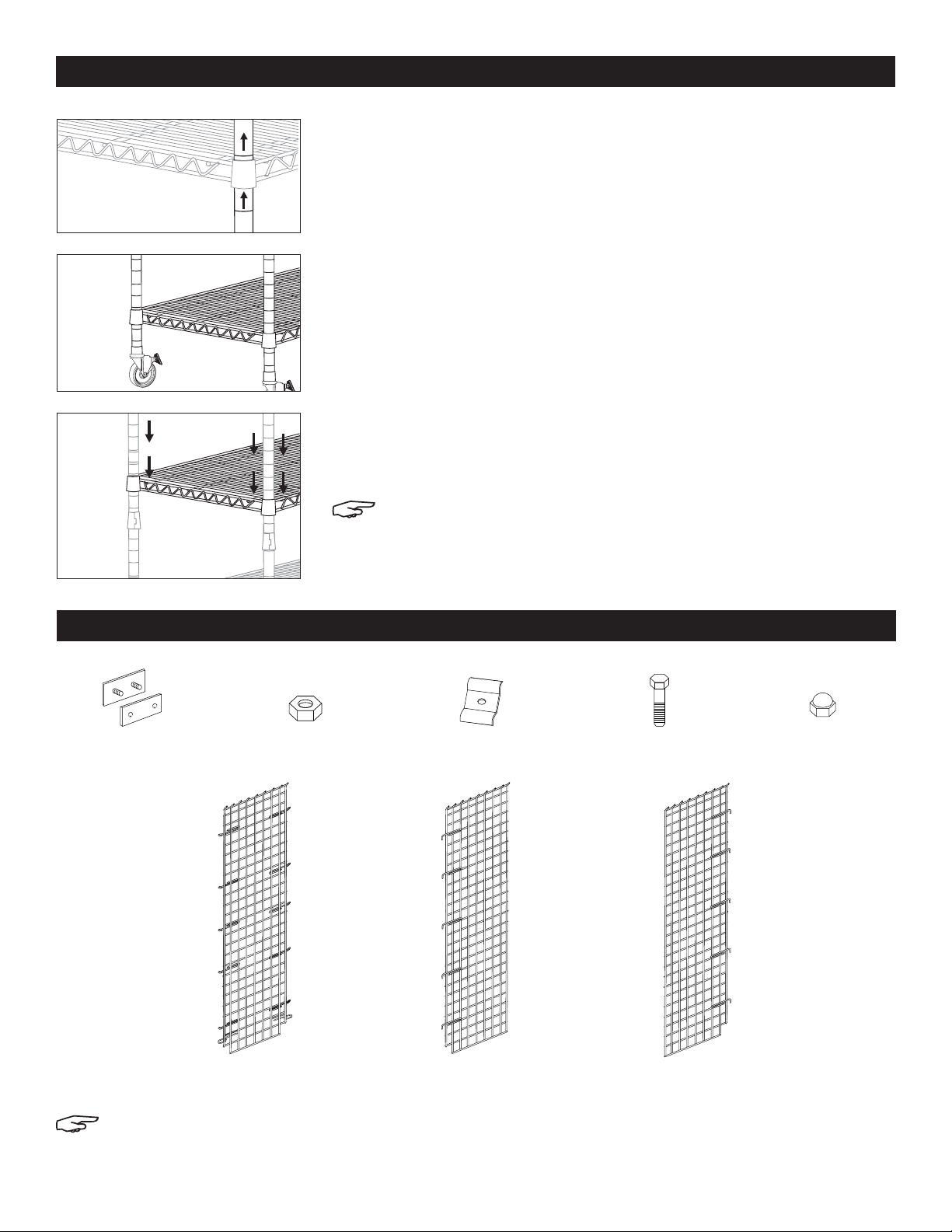

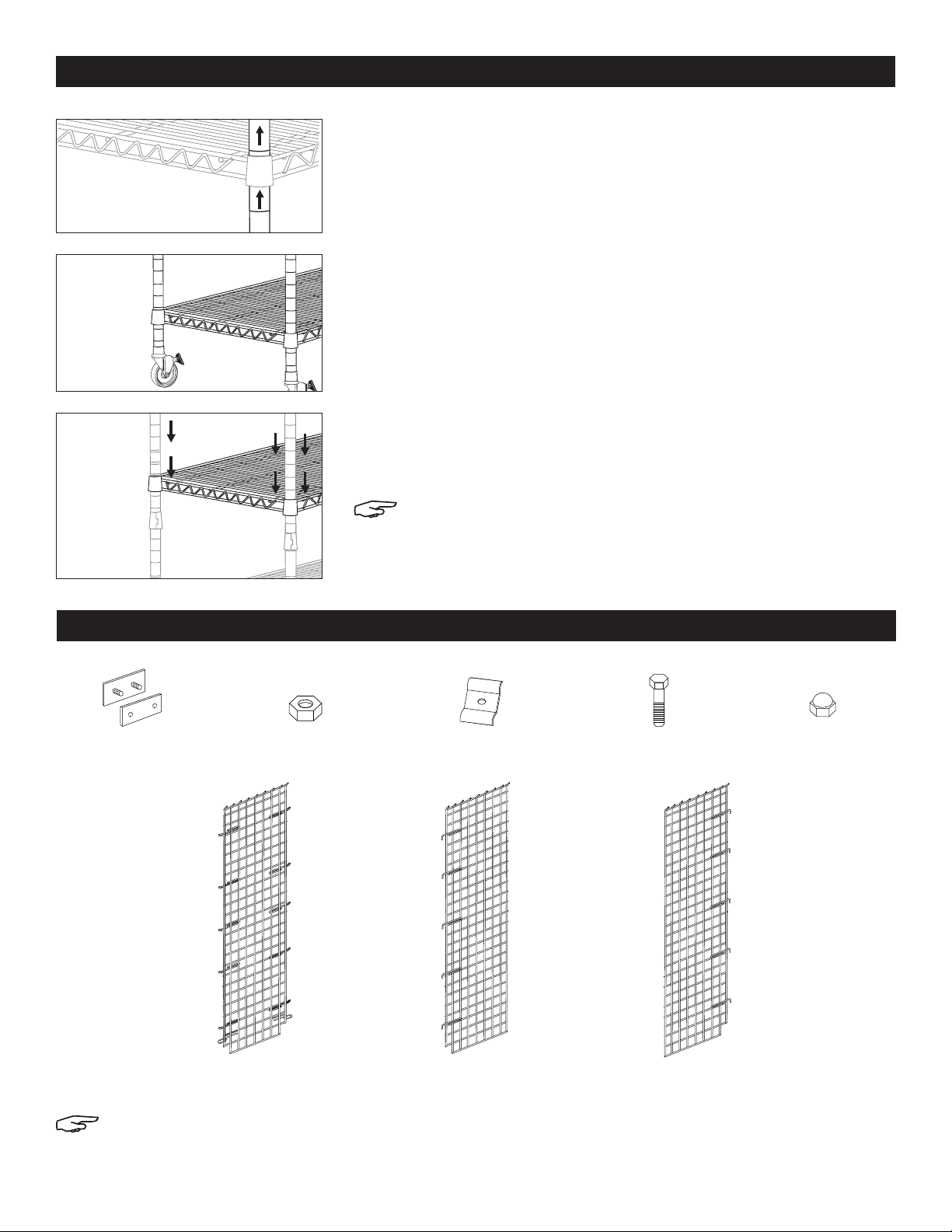

SHELVING ASSEMBLY CONTINUED
Figure 4
Figure 5
Figure 3
NOTE: Side panels, back panels, back panel brackets and large nuts are included in the panel box.
STOCK PICKER CART PARTS
Side Panel x 2 Back Left Panel x 1 Back Right Panel x 1
Bolt x 4Large Nut x 8 Nut x 4Bracket x 8Back Panel
Bracket x 4
3. Slide post through underside of shelf until shelf slides firmly
over supports. (See Figure 3)
4. Stand unit upright. Gently tap shelf down to secure it.
(See Figure 4)
5. Determine the height of the next shelf, snap on supports, then add
and secure shelf. Repeat to add the remaining shelves. (See Figure 5)
NOTE: Top shelf must be placed at top of posts.

PAGE 3 OF 12 0221 IH-1789

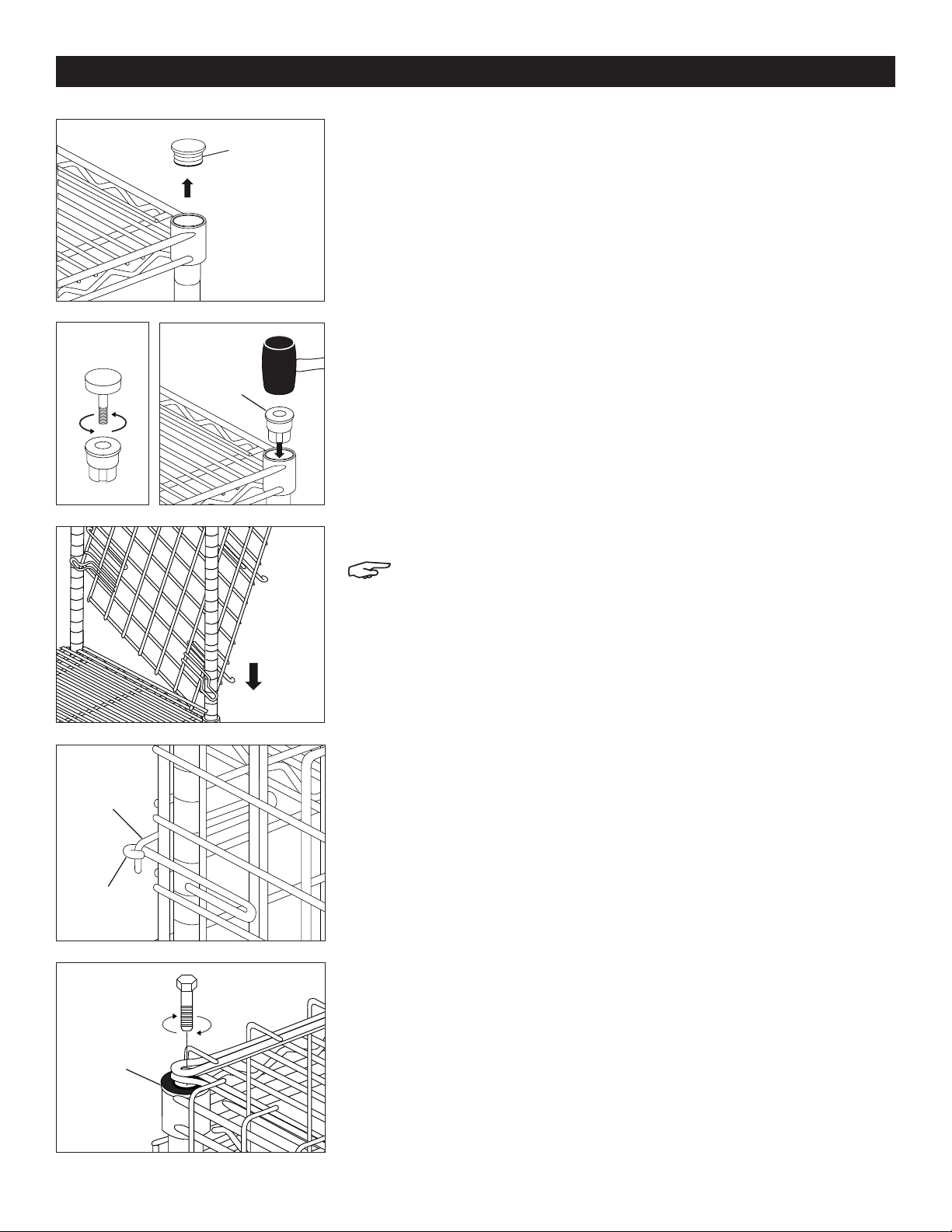

PANEL ASSEMBLY
INSTALLATION OF SELF-LEVELING FEET
1. Remove plastic top caps from all four posts. (See Figure 6)
2. Remove floor protectors and leveling bolts from metal inserts of
self-leveling feet located in post boxes. (See Figure 7)
3. Install metal inserts into holes where plastic top caps were. Make sure
insert is fully set into top of post. Tap into place with rubber mallet.
(See Figure 8)
ATTACH SIDE PANELS
NOTE: Do not screw in bolts until all panels are installed.
1. Assemble side panels with loops on top facing inward. Tilt panel so it
locks around posts on both ends, then slide down so loops are on top
of the metal insert that was installed at the top of the post.
(See Figure 9)
2. Repeat with second side panel.
ATTACH BACK PANELS
1. Assemble back left panel first. Place wires facing downward into
loops on side panel. (See Figure 10)
2. Repeat for the back right panel.
3. After all the loops are aligned on top of the metal inserts on the top of
the posts, screw in the bolt on all four posts and tighten using wrench.
(See Figure 11)
Top Cap
Figure 8
Figure 6
Figure 7
Figure 9
Figure 10
Wire
Loop
Metal
Insert
Figure 11
Metal
Insert

PAGE 4 OF 12 0221 IH-1789
PANEL ASSEMBLY CONTINUED
Figure 12
Top Bracket
Figure 13
Bottom
Bracket
Figure 14
Middle
Brackets
4. Secure back panels with back panel brackets by attaching brackets
at top and bottom of the back panels. (See Figures 12-13)
5. Space third and fourth brackets evenly in the middle of the back panel.
Install brackets through shelves for maximum security. (See Figure 14)
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0221 IH-1789
CARRITOS PARA
INVENTARIO
800-295-5510
uline.mx
Mazo de
Caucho
Llave de 7/16"
HERRAMIENTAS NECESARIAS
ENSAMBLE DE ESTANTERÍA
INSTALACIÓN DE LAS RUEDAS
Diagrama 2
Diagrama 1
1. Asegúrese de que el poste esté posicionado como se muestra.
(Vea Diagrama 1)
2. Ponga los seguros de las ruedas para evitar que giren durante el
ensamble. Utilice un mazo de caucho para insertar los vástagos de
las ruedas en su lugar. (Vea Diagrama 1)
1. Comience con la repisa inferior. Embone las piezas del soporte para
repisa (con la parte ancha hacia abajo) alrededor del poste en la
ranura más baja donde se ubicará la repisa. (Vea Diagrama 2)
NOTA: Hay dos muescas en el interior de cada soporte para
repisa. La muesca del soporte para repisa inferior se debe
alinear con la ranura más baja del poste.
2. Deslice el soporte hacia arriba o abajo hasta que se trabe en la
ranura. Agregue los soportes para repisa a la misma altura en los
postes restantes.
PARTES DE ESTANTERÍA
NOTA: Las patas autoniveladoras están
incluidas en la caja de los postes. Vea
la Página 7 para la instalación.
NOTA: Los soportes para repisas están
incluidos en la caja de las repisas.
4 Patas Autoniveladoras
Inserto
de Metal
4 Repisas 16 Sets de Soportes
para Repisas
4 Postes
Soporte para
Repisa
4 Ruedas
03
04
05
06
07
08
09

PAGE 6 OF 12 0221 IH-1789
CONTINUACIÓN DE ENSAMBLE DE ESTANTERÍA
Diagrama 3
NOTA: Los paneles posteriores, paneles laterales, tuercas grandes y abrazaderas para paneles posteriores
están incluidos en la caja de los paneles.
PARTES DE CARRITO PARA INVENTARIO
2 Paneles
Laterales
1 Panel Posterior
Izquierdo
1 Panel Posterior
Derecho
4 Pernos8 Tuercas Grandes 4 Tuercas8 Abrazaderas4 Abrazaderas
para Panel Posterior
3. Deslice los postes a través de la parte inferior de la repisa hasta que
la misma se deslice firmemente sobre los soportes. (Vea Diagrama 3)
4. Coloque la unidad en posición vertical. Golpee ligeramente la repisa
para asegurarla. (Vea Diagrama 4)
5. Determine la altura de la siguiente repisa, inserte a presión los soportes
y después agregue y asegure la repisa. Repita para agregar las
repisas restantes. (Vea Diagrama 5)
NOTA: La repisa superior se debe colocar en la parte más alta
de los postes.
Diagrama 4
Diagrama 5

PAGE 7 OF 12 0221 IH-1789
ENSAMBLE DE LOS PANELES
INSTALACIÓN DE LAS PATAS AUTONIVELADORAS
1. Retire las tapas de plástico superiores de los cuatro postes.
(Vea Diagrama 6)
2. Retire los protectores para piso y pernos de nivelación de los insertos
de metal de las patas autoniveladoras localizadas en las cajas de los
postes. (Vea Diagrama 7)
3. Instale los insertos de metal en los orificios donde estaban las tapas de
plástico. Asegúrese de que el inserto esté completamente dentro de la
parte superior del poste. Colóquelo en su lugar con el mazo de caucho.
(Vea Diagrama 8)
FIJAR LOS PANELES LATERALES
NOTA: No atornille los pernos hasta que todos los paneles estén instalados.
1. Ensamble los paneles laterales con las presillas superiores hacia
adentro. Incline el panel de modo que asegure en ambos extremos,
luego deslícelo hacia abajo de modo que las presillas queden sobre el
inserto de metal instalado en la parte superior del poste. (Vea Diagrama 9)
2. Repita con el segundo panel lateral.
FIJAR LOS PANELES POSTERIORES
1. Ensamble el panel posterior izquierdo. Coloque los alambres hacia
abajo dentro de las presillas en el panel lateral. (Vea Diagrama 10)
2. Repita con panel posterior derecho.
3. Después de que las presillas estén alineadas sobre los insertos de metal
en la parte superior de los postes, atornille los pernos en todos los cuatro
postes y apriételos usando la llave. (Vea Diagrama 11)
Tapa Superior
Diagrama 8
Diagrama 6
Diagrama 7
Diagrama 9
Diagrama 10
Alambre
Presilla
Inserto
de Metal
Diagrama 11
Inserto
de Metal

PAGE 8 OF 12 0221 IH-1789
CONTINUACIÓN DEL ENSAMBLE DE LOS PANELES
Abrazadera
Superior
Diagrama 13
Diagrama 14
Diagrama 12
Abrazadera
Inferior
Abrazaderas
Intermedias
4. Asegure los paneles posteriores con abrazaderas de panel posterior
fijando las abrazaderas en la parte superior e inferior de los paneles
posteriores. (Vea Diagramas 12-13)
5. Separe las terceras y cuartas abrazaderas de manera uniforme en
medio del panel posterior. Instale las abrazaderas a través de las
repisas para máxima seguridad. (Vea Diagrama 14)
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0221 IH-1789
CHARIOTS DE COLLECTE
DE MARCHANDISE
CHARIOTS DE COLLECTE
DE MARCHANDISE
1-800-295-5510
uline.ca
Maillet en
caoutchouc
Clé de 7/16 po
OUTILS REQUIS
MONTAGE DE L'UNITÉ DE RAYONNAGE
INSTALLATION DES ROULETTES
1. Assurez-vous que le montant est positionné comme illustré. (Voir Figure 1)
2. Actionnez le frein des roues pour empêcher le mouvement des roulettes
lors du montage. Utilisez un maillet en caoutchouc pour tapoter la tige
des roulettes dans les montants. (Voir Figure 1)
1. Commencez par la tablette la plus basse. Enclenchez les deux parties
d'un support de tablette (la partie la plus large vers le bas) autour du
montant à la rainure la plus basse où la tablette doit être placée.
(Voir Figure 2)
REMARQUE : Il y a deux rayures à l'intérieur de chaque support
de tablette. La rayure inférieure du support de tablette doit être
alignée avec la rainure la plus basse sur le montant.
2. Faites glisser le support vers le haut ou vers le bas jusqu'à ce qu'il
s'enclenche dans la rainure. Ajoutez un support de tablette au même
endroit sur les montants restants.
PIÈCES DE L'UNITÉ DE RAYONNAGE
REMARQUE : Les pieds autonivelants
sont inclus dans la boîte des montants.
Consultez la page 11 pour les consignes
d'installation.
REMARQUE : Les supports de
tablette sont inclus dans la boîte
des tablettes.
Pied autonivelant x 4
Manchon
en métal
Tablette x 4 Support de tablette
x 16 ensembles
Montant x 4
Support de
tablette
Roulette x 4
Figure 2
Figure 1
03
04
05
06
07
08
09

PAGE 10 OF 12 0221 IH-1789
MONTAGE DE L'UNITÉ DE RAYONNAGE SUITE
Figure 4
Figure 5
Figure 3
REMARQUE : Les panneaux latéraux et arrière, les gros écrous et les supports pour panneau arrière sont
inclus dans la boîte des panneaux.
PIÈCES DU CHARIOT DE SÉCURITÉ
Panneau
latéral x 2
Panneau arrière
gauche x 1
Panneau arrière
droit x 1
Boulon x 4Gros écrou x 8 Écrou x 4Support x 8Support pour
panneau arrière x 4
3. Faites glisser le montant sous la partie inférieure de la tablette jusqu'à ce
que la tablette se fixe fermement en place sur les supports. (Voir Figure 3)
4. Placez l'unité à l'endroit. Tapotez doucement la tablette vers le bas pour
la fixer. (Voir Figure 4)
5. Déterminez la hauteur de la tablette suivante, installez les supports de
tablette, puis ajoutez et fixez la tablette. Répétez pour installer les tablettes
restantes (Voir Figure 5)
REMARQUE : La tablette supérieure devrait être installée au-dessus
des montants.

PAGE 11 OF 12 0221 IH-1789
Figure 8
Figure 6
Figure 7
Figure 9
Figure 10
Figure 11
MONTAGE DES PANNEAUX
INSTALLATION DES PIEDS AUTONIVELANTS
1. Enlevez les embouts en plastique des quatre montants. (Voir Figure 6)
2. Enlevez les protecteurs de plancher et les boulons de nivellement qui se
trouvent sur les manchons en métal des pieds autonivelants situés dans
la boîte des montants. (Voir Figure 7)
3. Insérez les manchons en métal dans les trous où se trouvaient les
embouts en plastique. Assurez vous que le manchon est inséré
complètement dans le dessus du montant. Tapotez avec un maillet en
caoutchouc pour fixer en place. (Voir Figure 8)
FIXATION DES PANNEAUX LATÉRAUX
REMARQUE : Ne vissez pas les boulons avant que tous les panneaux
ne soient installés.
1. Montez les panneaux latéraux en vous assurant que les boucles du haut
sont orientées vers l'intérieur. Inclinez le panneau pour qu'il se fixe autour
des montants des deux côtés, puis glissez-le vers le bas de façon à ce
que les boucles se retrouvent au-dessus du manchon en métal qui était
installé au dessus du montant. (Voir Figure 9)
2. Répétez la procédure pour l'autre panneau latéral.
FIXATION DES PANNEAUX ARRIÈRE
1. Montez le panneau arrière gauche en premier. Placez les fils en métal
orientés vers le bas dans les boucles du panneau latéral. (Voir Figure 10)
2. Répétez la procédure pour le panneau arrière droit.
3. Lorsque toutes les boucles sont alignées sur le dessus des manchons en
métal au-dessus des montants, vissez le boulon sur les quatre montants,
puis serrez à l'aide d'une clé. (Voir Figure 11)
Embout
Figure 6
Fil de métal
Boucle
Manchon
en métal
Manchon
en métal

PAGE 12 OF 12 0221 IH-1789
Figure 12
Figure 13
Figure 14
MONTAGE DES PANNEAUX SUITE
Support
supérieur
Support
inférieur
Supports
du milieu
1. Fixez les panneaux arrière aux supports pour panneau arrière en fixant
les supports au haut et au bas des panneaux arrière. (Voir Figures 12 et 13)
2. Espacez le troisième et le quatrième support uniformément au milieu
du panneau arrière. Installez les supports dans les tablettes pour assurer
une sécurité maximale. (Voir Figure 14)
1
-800-295-551
0
uline.ca
