U-Line H-7242 User manual

PAGE 1 OF 27 0820 IH-7242
1-800-295-5510
uline.ca
πH-7242
AIR CUSHION MACHINE
BOX CONTENTS
• Air Cushion Machine
• Film Roll Holder
• Spacing Gauge
• Maintenance Kit
• Power Cord
• User Manual

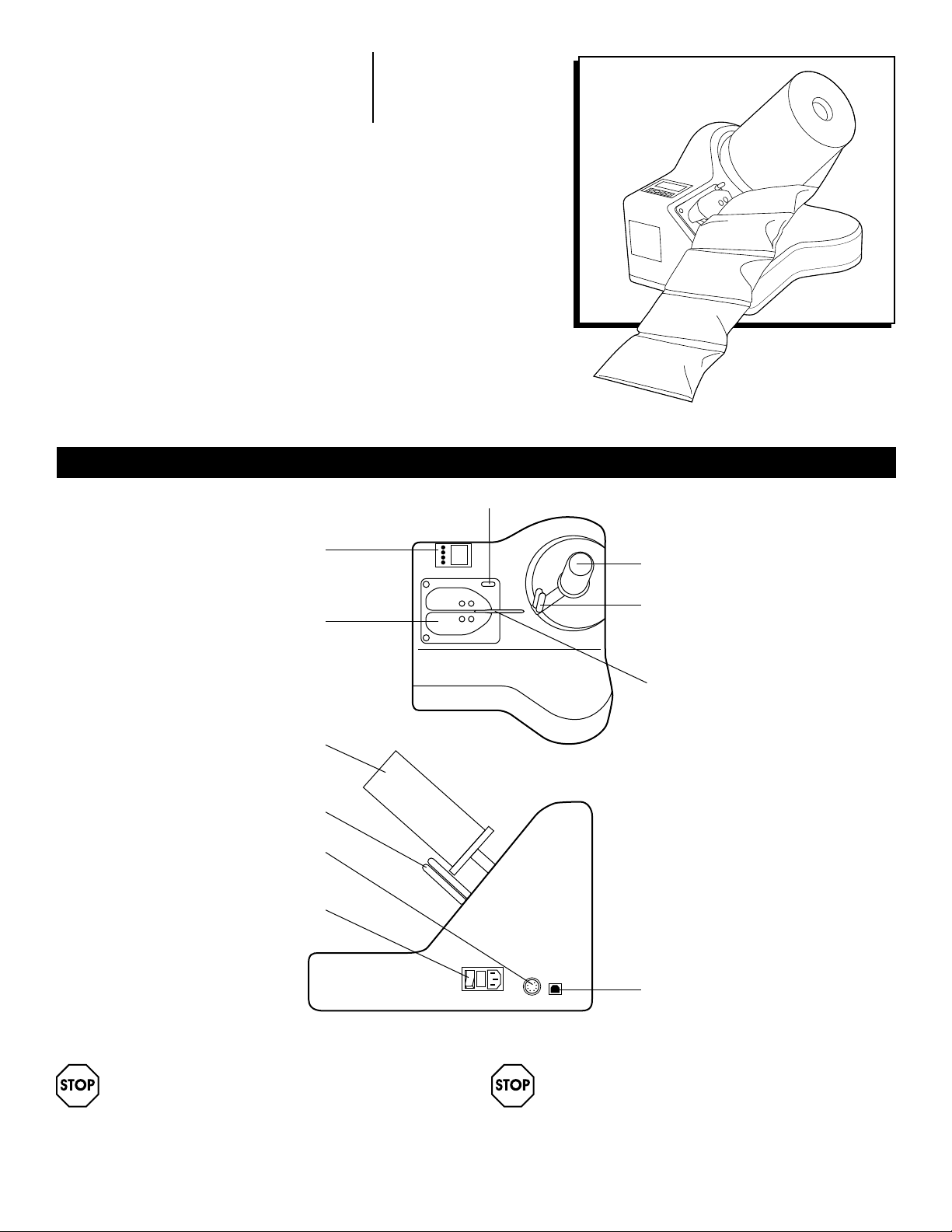

Film Roll Holder
Guide Bar
Control Panel
Sealing Unit
(Includes Teflon® Belts)
Film Roll Holder
Guide Bar
External Input
Connection
Main Power Switch
and Power Socket
Unlock Knob
USB-B Connector
Air Injector
WARNING! Please read and understand
instructions fully before operating the
Uline Air Cushion machine.
WARNING! To guarantee personal safety,
the following instructions must be carefully
observed.
PARTS
Para Español, vea páginas 10-18.
Pour le français, consulter les pages 19-27.

PAGE 2 OF 27 0820 IH-7242
SAFETY
WORK AREA
• Keep the work area clean and well lit.
• Place the machine on a flat, dry surface.
• Do not operate machine in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Do not place flammable materials in, on or
around the machine.
ELECTRICAL SAFETY
• The power plug must match the outlet and the outlet
must be appropriately grounded. Do not modify
the plug in any way. Do not use adapter plugs or
extension cords.
• Do not expose the machine to wet conditions.
• For installation and maintenance work, the machine
must always be turned off by the main switch and be
disconnected from the main power connection.
• All safety, protective measures and facilities must be
applied and maintained in accordance with IEC
instructions.
PERSONAL SAFETY
• Prevent accidental starting. Ensure the switch is in the
off position before plugging in.
• There is an extremely sharp knife blade under the
air injector assembly. Strictly adhere to the blade
replacement instructions on page 8.
• The film is sealed by using a heated wire that is
located under a Teflon®belt. This wire gets very
hot and may cause burns if touched. Switch the
machine off and allow the wire 2-3 minutes to
cool before performing any operation exposing
the wire. Follow provided instructions, page 7, for
replacement of Teflon®belts.
USE AND CARE
• Switch machine off and disconnect the plug from
the power source before performing any operation
to the machine. This includes replacing film,
cleaning or maintenance.
• The machine requires periodic cleaning. Check for
misalignment or binding of moving parts, broken
parts and any other condition that may affect the
operation. Do not operate a damaged machine.
• This system was designed for processing a specific
film type. In order to guarantee smooth function,
only replace with Uline Air Cushion Machine film.
• In emergency situations, turn the power switch
off. The machine will be switched off within a few
seconds (when indicator is turned off completely).
After eliminating the emergency situation or fault,
the machine can be switched on again according
to the user manual.
STORAGE
Store device only under the following conditions:
• Outdoor storage is prohibited.
• The device must only be stored in dry rooms.
• Keep dry and dust-free.
• Protect from massive heat, like radiators.

PAGE 3 OF 27 0820 IH-7242
TECHNICAL SPECIFICATIONS
KEYPAD FUNCTIONS
Voltage 95 – 250 VAC; 50/60 Hz
Power Consumption (max.) 97 W
Power Consumption 76 W
Power Consumption (stand-by mode) 6.2 W
Recommended Main Fuse 3.15 AMP
Dimensions 14⁄ x 14⁄"
Height 13"
Transport Speed ~33 LFM
Weight 15.65 lbs.
Sound Pressure Level 52 db
Start/Stop Button • Starts or stops the machine
Arrow up • Increases the value
• Scrolls up
Arrow down • Decreases the value
• Scrolls down
Enter Button
• Confirms
• Enter menu
• Enter menu item

PAGE 4 OF 27 0820 IH-7242

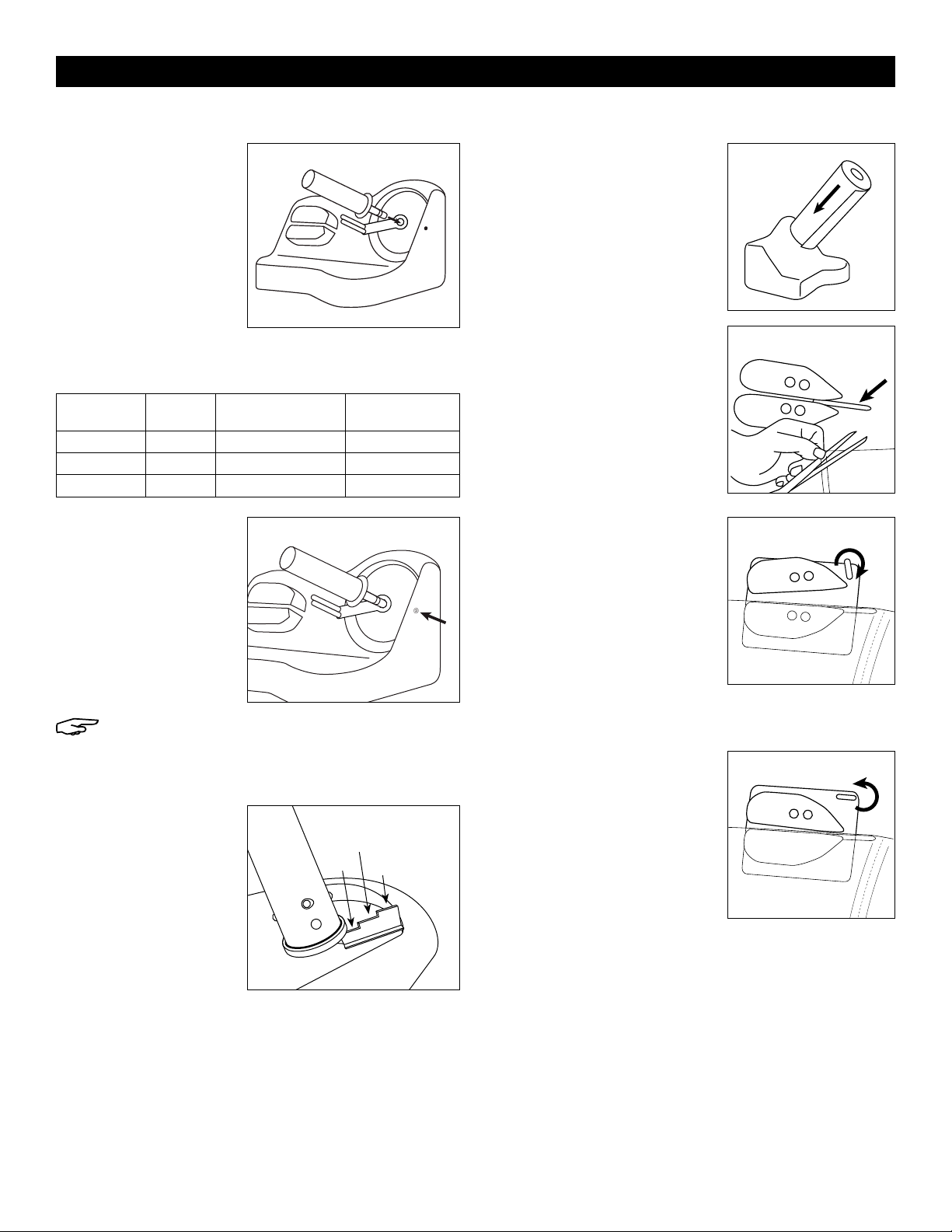

SETTING UP THE DEVICE
ASSEMBLY OF THE FILM ROLL HOLDER
1. Remove the machine
and the blue film roll
shaft from the box.
Insert the metal part
into hole on the front
side of the machine.
(See Figure 1)
Uline Air Cushion Machine films are available in three
different options:
DESCRIPTION ULINE
PART NO. CUSHION SIZE SPACING GUIDE
Air Pillows S-22467 8 x 4" 11/16"
Air Cushion S-22468 1⁄ x 9 x 13" 1/2"
Bubble Film S-22469 3/4 x 6 x 13" 1/2"
2. Adjust the film roll
holder to fit desired
film type by loosening
the screw on the right
side of the machine
with included Allen
wrench. Gently
tighten screw to
secure. (See Figure 2)
NOTE: Screw on right side of machine is set into
machine housing. It should be loosened and
tightened to adjust film roll holder and does
not need to be removed for this process.
3. Using the included
spacing gauge can
help find the right
setting for each film
type. (See Figure 3)
• Air Pillows = 11/16"
• Air Cushion = 1/2"
• Bubble Film = 1/2"
4. Tighten screw to
secure film roll holder.
LOADING A FILM ROLL
1. Slide the film roll onto the
film roll holder. Ensure that
the film is oriented to unwind
from the underside of the
roll. (See Figure 4)
2. There is a gap between
the edge of the film and
the perforations. Cut a little
corner off the film gap.
(See Figure 5)
3. Turn the unlock knob
clockwise to unlock the top
sealing unit. Slide the film
between the guide bars
and thread the gap on
the film through the black
nozzle and between the
sealing units. Ensure the
film cuts on the blade, and
advance the film all the
way through the sealing units. (See Figure 6)
4. Turn unlock knob
counterclockwise to lock
the top sealing unit. Always
make sure that the knob is
locked before operating the
machine. (See Figure 7)
Figure 1 Figure 4
Figure 5
Figure 6
Figure 7
Figure 2
Figure 3
1/2"
11/16"
15/16"

PAGE 5 OF 27 0820 IH-7242
POWER SWITCH AND CONNECTIONS
After checking the power supply, the system can be
switched on. The main switch is on position "I."
SELECTING INITIAL FILM TYPE
There are three different film types available for
selection when turning on the machine.
Select air pillows, bubble or
cushion film options by pressing
six times until film type shows
up.
Press or to change the
film type.
DESCRIPTION ULINE
PART NO. CUSHION SIZE SPACING GUIDE
Air Pillows S-22467 8 x 4" 11/16"
Air Cushion S-22468 1⁄ x 9 x 13" 1/2"
Bubble Film S-22469 3/4 x 6 x 13" 1/2"
START FILM PRODUCTION
Once a menu is selected with its pre-set parameters the
machine is ready to operate. Every menu follows the
same steps:
Machine is ready to start
Air Pillows film production.
Press to start
Air Pillows film production.
Press again to stop
Air Pillows production.
HOW TO ADJUST AIR SETTINGS
The chosen film type menus automatically run on the
correct air and temperature settings. You do not need
to adjust machine setting manually, but if the automatic
settings are not optimal, the keypad allows you to
change the following settings:
Display Air Pillows
Ready to start
Press 1 x for air settings.
SETTING UP THE DEVICE CONTINUED
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
180 AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows

PAGE 6 OF 27 0820 IH-7242

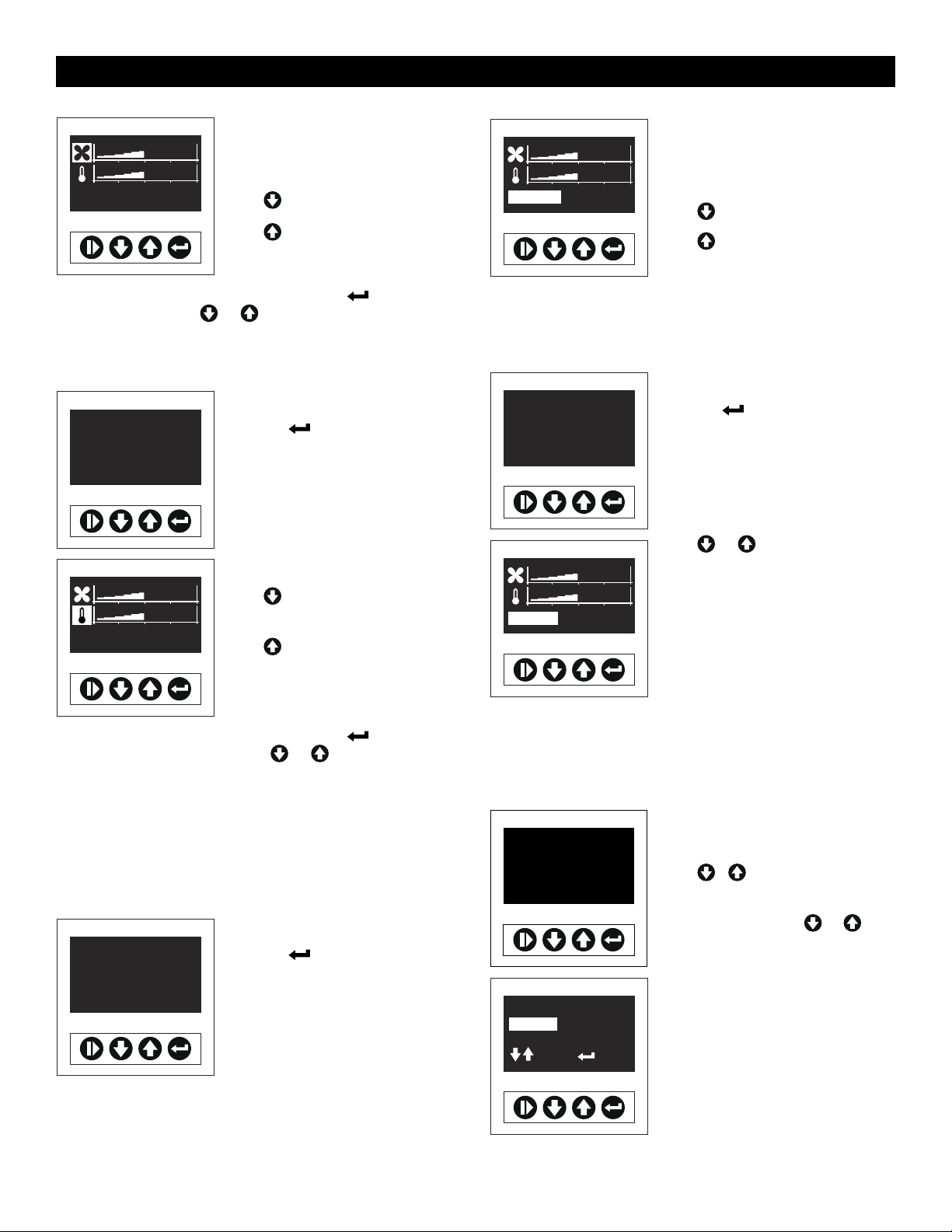

SETTING UP THE DEVICE CONTINUED
Display air settings
Amount of air is
now adjustable.
Press to decrease air.
Press to increase air.
Even while the machine is running, press to change
air settings by using or . While the machine is
running, the runtime sign will not show up.
HOW TO ADJUST SEALING TEMPERATURES
Display Air Pillows
Press 2 x for temperature
settings.
Display temperature settings
Press to decrease
temperature.
Press to increase
temperature.
Even while the machine is running, press to change
temperature settings by using or . While the
machine is running, the runtime sign will not show up.
HOW TO ADJUST RUNTIME
To produce a desired amount of air pillows, a specific
runtime can be set. Runtime is indicated in seconds,
and its factory setting is 180 seconds. The set runtime will
run down to zero and production will stop.
Display Air Pillows
Press 3 x to get
the runtime menu.
Change runtime settings
Minimum setting is 1 second.
Maximum setting is 2,400 seconds.
Press to decrease runtime.
Press to increase runtime.
HOW TO CHANGE FILM TYPE
Changing the menu to a new film type when loading a
different kind of film.
Display Air Pillows
Press 6 x until film
type shows up.
Press or to change the
film type.
FACTORY SETTINGS
The machine setting enables resetting all choices,
parameters, adjustments and changes back to the
factory settings.
Machine off
Power switch [O] display off
Press and hold while
switching on the machine.
Release the buttons +
when the display runs.
Power switch on
Power switch on [I]
All settings have been reset,
proceed with "Selecting Initial
Film Type" again to choose a film
type.
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Connect_ _ Init_ _
HMI SW 22
Machine SW 1108977017
Reg nr 1
Air Pillows
ULINE S-22467
AIRmove2
Runtime [s] 180
Air Pillows
Select Film type
Air Pillows
200mm/8inch
Select Set
Runtime [s] 180
Runtime [s] 180

PAGE 7 OF 27 0820 IH-7242

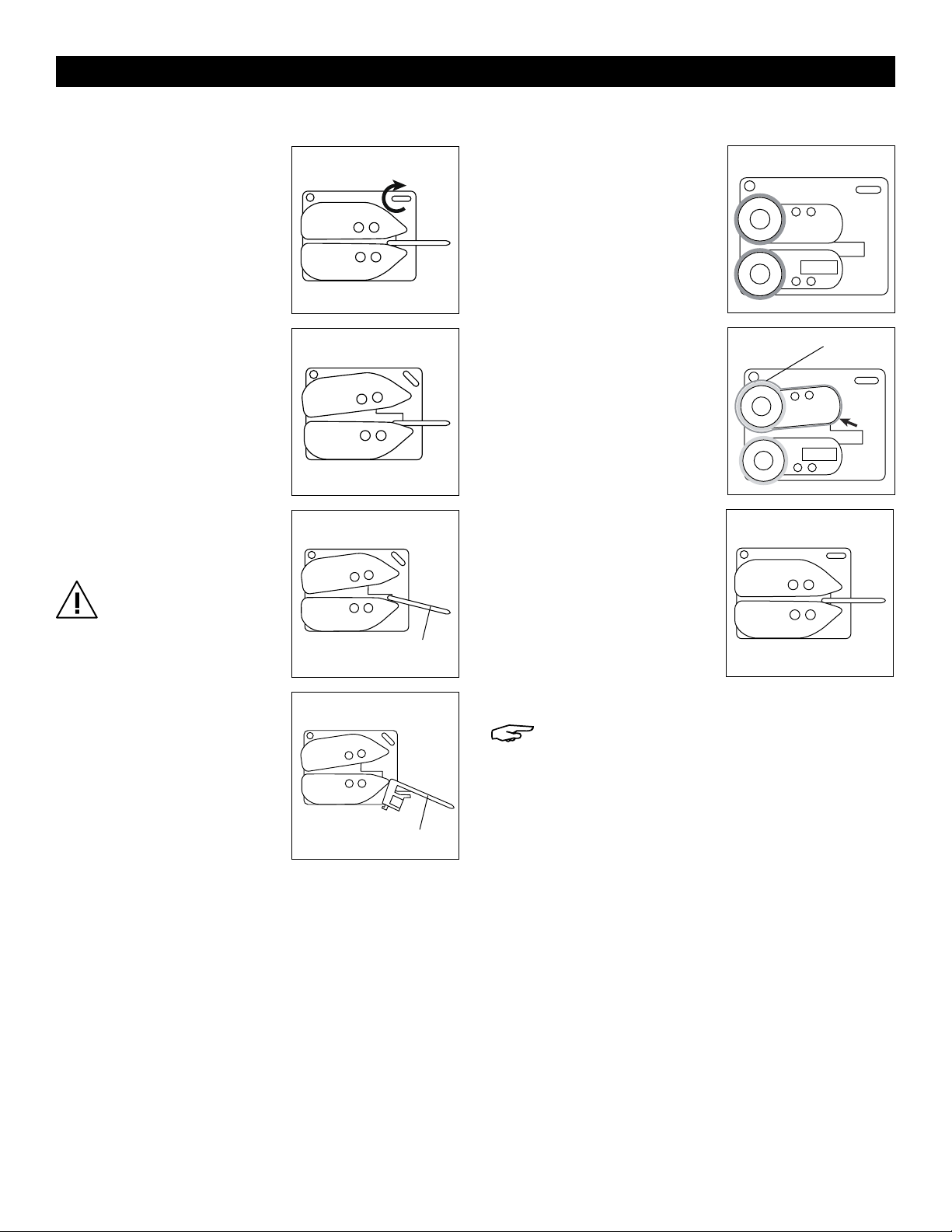

MAINTENANCE
REPLACING THE BLADE
Make sure to disconnect from
the power supply.
1. Turn the locking knob
clockwise to unlock the top
sealing unit. (See Figure 8)
2. Open the top sealing unit.
(See Figure 9)
3. Pull the blade to the right
side. (See Figure 10)
CAUTION! Sharp blade.
4. Take the blade out of the
machine and insert a new
one. (See Figure 11)
5. Turn the locking knob
counterclockwise to re-lock
the top sealing unit.
CHANGING THE BELTS
1. Remove the blue covers on
both the top and bottom
sealing units using included
Allen key. Ensure the top
sealing unit is unlocked.
(See Figure 12)
2. Push the top sealing unit to
the left.
3. Remove the Teflon®belt
while applying upward
pressure to the top sealing
unit and replace with a new
Teflon®belt. (See Figure 13)
4. Repeat steps 2 and 3 with
the bottom sealing unit.
5. Reattach the blue covers
using the included Allen key
and turn the locking knob
counterclockwise to lock
the top sealing unit.
(See Figure 14)
NOTE: Visit uline.com
to order replacement
injector blades (H-7241-
INJCT) and teflon belts
(H-7241-TBELT).
Figure 12
Figure 14
Teflon Belt
Figure 13
Figure 8
Figure 9
Blade
Fig ure 11
Blade
Figure 10

PAGE 8 OF 27 0820 IH-7242
Calibration out of range.
Calibrate seal wire.
Turn off and on.
Call Uline Customer Service at
1-800-295-5510.
Seal wire.
Check connection.
Turn off and on.
Temperature not reached.
Check seal system.
Turn off and on.
Seal jaw is not closed.
Only possible if a micro switch is
mounted.
Close jaw.
Press start to release.
Transport failure.
Check film transport.
Press start to release.
Remove and reload film from
seal jaw/injector blade.
Transport motor overload.
Check film transport.
Press start to release.
Remove and reload film from
seal jaw/injector blade.
ERROR CODES
ERROR 20
Calibration out of range
Calibrate seal wire
Turn off and on
ERROR 30
Seal jaw is not closed
Close jaw
Press start to release
ERROR 21
Seal wire
Check connection
Turn off and on
ERROR 31
Transport failure
Check film transport
Press start to release
ERROR 22
Temperature not reached
Check seal system
Turn off and on
ERROR 32
Transport motor overload
Check film transport
Press start to release

PAGE 9 OF 27 0820 IH-7242
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.ca
OPERATING ISSUE RECOMMENDATIONS
No power to machine Check power cord is connected to both machine and outlet.
Check main power switch is on.
Check power fuse.
No display after power on Check power fuse.
Display shown but machine will not start. Contact Uline Customer Service at 1-800-295-5510.
Bad film seal Check film type selection.
Turn off machine, check belt/blade position.
Check sealing units are closed and locked.
Check if film roll shaft is in the right position.
Replace belts and blades.
Adjust the temperature.
Film seal is stretched. Check film type selection.
Check if film roll shaft is in the right position.
Adjust the temperature.
Adjust the air flow.
Check if film roll shaft is jammed.
Film does not run through. Check if sealing units are closed and locked.
Check blade placement.
Replace belts and blades.
Air cushions do not hold air. Film roll is loaded the wrong way.
Check belt/blade position.
Check if film roll shaft is in the right position.
Check if sealing units are closed and locked.
Film jams occur frequently. Check film causing blockage.
Check belts and blades. Replace as needed.
Check film and mandrel settings.
Remove and reload film into machine to ensure film is not
jamming up injector.
Film blockage Check if film roll shaft is jammed.
Remove any film causing blockage.
Check film run on machine.
Film winding around rollers Remove any film causing blockage.
TROUBLESHOOTING

PAGE 10 OF 27 0820 IH-7242
MÁQUINA PARA
ACOJINADO
1-800-295-5510
uline.ca
πH-7242
CONTENIDO DE LA CAJA
• Máquina para Acojinado
• Soporte del Rollo de Película
• Medidor de Espacio
• Kit de Mantenimiento
• Cable Eléctrico
• Manual del Usuario
Soporte del Rollo de Película
Panel de Control
Unidad de Sellado
(incluye Correas de Teflon®)
Soporte del Rollo de Película
Conexión de
Entrada Externa
Interruptor Principal
de Energía y Entrada
de Corriente
Perilla de Desbloqueo
Conector USB-B
Inyector de Aire
¡ADVERTENCIA! Lea y comprenda las
instrucciones por completo antes de utilizar la
Máquina para Acojinado Uline.
¡ADVERTENCIA! Para garantizar la seguridad
personal, debe seguir con atención las
siguientes instrucciones.
PARTES
Barra de Guía
Barra de Guía

PAGE 11 OF 27 0820 IH-7242
SEGURIDAD
ÁREA DE TRABAJO
• Mantenga el área de trabajo limpia y bien
iluminada.
• Coloque la máquina sobre una superficie plana y
seca.
• No utilice la máquina en ambientes explosivos,
como en presencia de líquidos inflamables, gases
o polvo. No coloque materiales inflamables dentro,
encima o alrededor de la máquina.
SEGURIDAD ELÉCTRICA
• La clavija debe corresponder al enchufe y el
enchufe debe hacer tierra de forma adecuada. No
modifique la clavija de ninguna manera. No utilice
un adaptador de clavijas o extensiones eléctricas.
• No exponga la máquina a condiciones de
humedad.
• Para trabajos de instalación y mantenimiento, la
máquina debe apagarse siempre mediante el
interruptor principal y estar desconectada de la
toma de corriente principal.
• Todas las medidas y facilidades de seguridad
y protección deben aplicarse y mantenerse
conforme a las instrucciones de la IEC (International
Electrotechnical Commission).
SEGURIDAD PERSONAL
• Evite el encendido accidental. Asegúrese de que
el interruptor esté colocado en apagado antes de
enchufar.
• Hay una navaja extremadamente filosa por
debajo del ensamble del inyector de aire. Siga
estrictamente las instrucciones de reemplazo de
navajas en la página 17.
• La película se sella utilizando un alambre térmico
localizado debajo de una correa de Teflon®. Este
alambre se pone muy caliente y podría quemar
si se toca. Apague la máquina y permita que el
alambre se enfríe de 2 a 3 minutos antes de llevar
a cabo cualquier operación que exponga el
alambre. Siga las instrucciones incluidas, página 16,
para reemplazar las correas de Teflon®.
USO Y CUIDADO
• Apague la máquina y desconecte el enchufe de la
fuente de energía antes de llevar a cabo cualquier
operación a la máquina. Esto incluye reemplazo de
película, limpieza o mantenimiento.
• La máquina requiere limpieza periódica. Verifique si
hay partes móviles desalineadas o atoradas, partes
rotas, o cualquier otro problema que afecte el
funcionamiento. No utilice una máquina dañada.
• Este sistema fue diseñado para procesar un tipo
específico de película. Para garantizar el buen
funcionamiento, solo reemplace con película para
Máquina para Acojinado Uline.
• En situaciones de emergencia, apague el
interruptor de energía. La máquina se apagará en
unos pocos segundos (cuando el indicador esté
apagado por completo). Luego de eliminar la
situación de emergencia o el defecto, la máquina
se puede encender de nuevo de acuerdo al
manual del usuario.
ALMACENAMIENTO
Almacene el dispositivo solo bajo las siguientes
condiciones:
• El almacenamiento en exteriores está prohibido.
• El dispositivo solo se debe almacenar en
habitaciones secas.
• Mantenga seco y libre de polvo.
• Proteja del calor masivo, como los radiadores.

PAGE 12 OF 27 0820 IH-7242
ESPECIFICACIONES TÉCNICAS
FUNCIONES DEL TECLADO
Voltaje 95 – 250 VAC; 50/60 Hz
Consumo de Energía (máx.) 97 W
Consumo de Energía 76 W
Consumo de Energía (modo de espera) 6.2 W
Fusible Principal Recomendado 3.15 AMP
Dimensiones 37.3 x 36.4 cm (14⁄ x 14⁄")
Altura 33 cm (13")
Velocidad de Transporte ~33 LFM
Peso 7.1 kg (15.65 lbs.)
Nivel de Presión Acústica 52 db
Botón de Encendido/Apagado • Enciende o apaga la máquina
Flecha arriba • Aumenta el valor
• Desplaza hacia arriba
Flecha abajo • Reduce el valor
• Desplaza hacia abajo
Botón de Entrada
• Confirma
• Menú de entrada
• Elemento de menú de entrada

PAGE 13 OF 27 0820 IH-7242

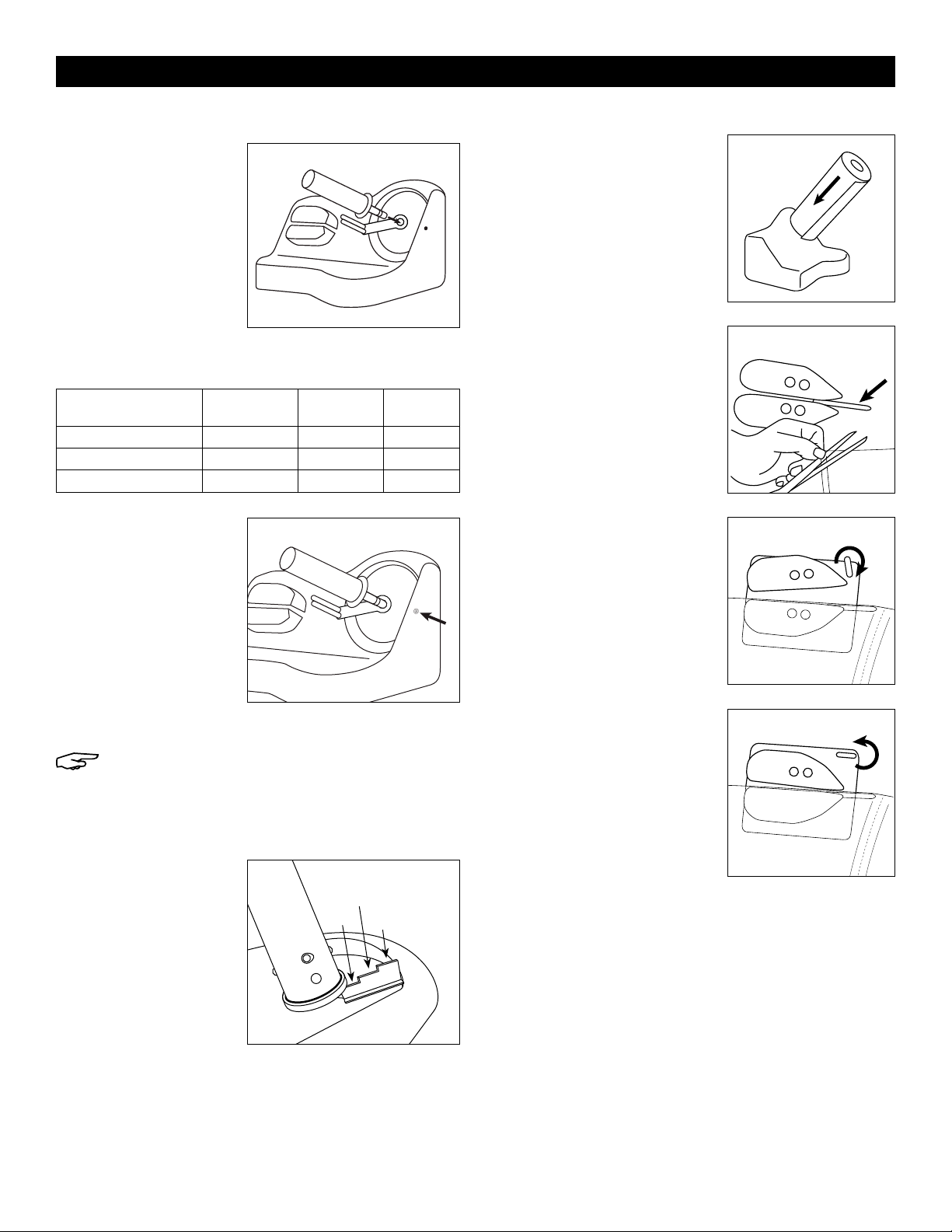

CONFIGURAR EL DISPOSITIVO
ENSAMBLE DEL SOPORTE DEL ROLLO DE PELÍCULA
1. Remueva la máquina
y el eje azul para
rollo de película
de la caja. Inserte
la pieza de metal
en el orificio en el
lado delantero de la
máquina.
(Vea Diagrama 1)
Las películas para la Máquina para Acojinado Uline
están disponibles en tres opciones diferentes:
DESCRIPCIÓN NO. DE PARTE
DE ULINE
TAMAÑO DE
ACOJINADO
GUÍA DE
ESPACIO
Almohadillas de Aire S-22467 8 x 4" 11/16"
Acojinado S-22468 1¼ x 9 x 13" 1/2"
Burbuja S-22469 3/4 x 6 x 13" 1/2"
2. Ajuste el soporte
del rollo de película
para que quepa la
película deseada
aflojando el tornillo
en el lateral derecho
de la máquina con
la llave Allen que se
incluye. Apriete el
tornillo suavemente
para fijarlo.
(Vea Diagrama 2)
NOTA: El tornillo en el lado derecho de la
máquina está colocado en la cubierta de
la máquina. Debe aflojarse y apretarse para
ajustar el soporte del rollo de película y no es
necesario quitarlo para este proceso.
3. El uso del medidor
de espacio incluido
puede ayudar
a encontrar la
configuración
correcta para cada
tipo de película.
(Vea Diagrama 3)
• Almohadillas
de Aire = 11/16"
• Acojinado = 1/2"
• Burbuja = 1/2"
4. Ajuste el tornillo para asegurar el soporte del rollo
de película.
CARGAR UN ROLLO DE PELÍCULA
1. Deslice la película para
insertarla en el soporte
del rollo de película.
Asegúrese de que la
película esté orientada
para desenrollarse desde la
parte inferior del rollo.
(Vea Diagrama 4)
2. Hay un espacio entre el
borde de la película y
las perforaciones. Corte
un pequeña esquina del
espacio para la película.
(Vea Diagrama 5)
3. Gire la perilla de
desbloqueo en sentido
de las manecillas del
reloj para desbloquear la
unidad superior de sellado.
Deslice la película entre
las unidades de sellado lo
más lejos posible hasta que
sienta resistencia.
(Vea Diagrama 6)
4. Gire la perilla en sentido
contrario a las manecillas
del reloj para desbloquear la
unidad superior de sellado.
Asegúrese siempre de que la
perilla esté bloqueada antes
de operar la máquina.
(Vea Diagrama 7)
Diagrama 1 Diagrama 4
Diagrama 5
Diagrama 6
Diagrama 7
Diagrama 2
Diagrama 3
1/2"
11/16"
15/16"

PAGE 14 OF 27 0820 IH-7242
INTERRUPTOR DE ENERGÍA Y CONEXIONES
Después de verificar la fuente de energía, el sistema
se puede encender. El interruptor principal está en la
posición "I."
SELECCIONAR EL TIPO DE PELÍCULA INICIAL
Hay tres tipos de películas diferentes para seleccionar
disponibles cuando enciende la máquina.
Seleccione las opciones de
almohadillas de aire, burbuja
o acojinado presionando seis
veces hasta que el tipo de
película aparezca.
Oprima el símbolo o
para confirmar la opción de
pelicula.
DESCRIPCIÓN NO. DE PARTE
DE ULINE
TAMAÑO DE
ACOJINADO
GUÍA DE
ESPACIO
Almohadillas de Aire S-22467 8 x 4" 11/16"
Acojinado S-22468 1¼ x 9 x 13" 1/2"
Burbuja S-22469 3/4 x 6 x 13" 1/2"
COMENZAR LA PRODUCCIÓN DE PELÍCULA
Una vez que se seleccione un menú con sus
parámeteros preconfigurados, la máquina está lista
para operar. Todo menú sigue los mismos pasos:
La máquina está lista para
comenzar la producción de
película Air Pillows.
Oprima para comenzar
la producción de película Air
Pillows.
Vuelva a oprimir para
detener la producción de
película Air Pillows.
CÓMO AJUSTAR LAS CONFIGURACIONES DE AIRE
Los menús de tipo de película escogida funcionan
automáticamente bajo las configuraciones correctas
de aire y temperatura. No se necesita ajustar la
configuración de la máquina manualmente, pero si las
configuraciones automáticas no son óptimas, el teclado
le permite cambiar las siguientes configuraciones:
Visualizar Air Pillows
Listo para comenzar
Oprima 1 x para
configuración de aire.
CONTINUACIÓN DE CONFIGURAR EL DISPOSITIVO
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
180 AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Runtime [s] 180

PAGE 15 OF 27 0820 IH-7242
CONTINUACIÓN DE CONFIGURAR EL DISPOSITIVO
Visualizar configuración de aire
La cantidad de aire
ya es ajustable.
Oprima para reducir el aire.
Oprima para aumentar el aire.
Aún cuando la máquina esté operando, oprima para
cambiar la configuración de aire utilizando o .
Mientras la máquina esté operando, el signo de tiempo
de ejecución no aparecerá.
CÓMO AJUSTAR TEMPERATURAS PARA SELLAR
Visualizar Air Pillows
Oprima 2 x para
configuración de temperatura.
Visualizar configuración de
temperatura
Oprima para reducir la
temperatura.
Oprima para aumentar la
temperatura.
Aún cuando la máquina esté operando, oprima
para cambiar la configuración de temperatura utilizando
o . Mientras la máquina esté operando, el signo de
tiempo de ejecución no aparecerá.
CÓMO AJUSTAR EL TIEMPO DE EJECUCIÓN
Para producir una cantidad deseada de acojinado, se
puede fijar un tiempo específico de ejecución. El tiempo
de ejecución se indica en segundos y su configuración
de fábrica es de 180 segundos. El tiempo de ejecución
fijado bajará a cero y cesará la producción.
Visualizar Air Pillows
Oprima 3 x para ver
el menú de tiempo de ejecución.
Cambiar configuración de
tiempo de Ejecución
Configuración mínima es de 1
segundo.
Configuración máxima es de
2,400 segundos.
Oprima para reducir el tiempo
de ejecución.
Oprima para aumentar el tiempo de ejecución.
CÓMO CAMBIAR EL TIPO DE PELÍCULA
Cambiar el menú a un tipo nuevo de película al cargar
un tipo diferente de película.
Visualizar Air Pillows
Oprima 6 x hasta que
aparezca el tipo de película.
Oprima o para cambiar el
tipo de película.
CONFIGURACIONES DE FÁBRICA
La configuración de la máquina permite reiniciar todas
las opciones, parámetros, ajustes y cambios y volver a la
configuración de fábrica.
Máquina apagada
Visualización del interruptor de
energía [O] apagada
Oprima y déjelo oprimido
mientas encienda la máquina.
Suelte los botones +
cuando opere la visualización.
Interruptor de energía encendido
Interruptor de energía encendido [I]
Todos las configuraciones
fueron reiniciadas prosiga con
"Seleccionar el Tipo Inicial de
Película" de nuevo para escoger
un tipo de película.
Air Pillows
ULINE S-22467
AIRmove2
Air Pillows
ULINE S-22467
AIRmove2
Connect_ _ Init_ _
HMI SW 22
Machine SW 1108977017
Reg nr 1
Air Pillows
ULINE S-22467
AIRmove2
Runtime [s] 180
Air Pillows
Select Film type
Air Pillows
200mm/8inch
Select Set
Runtime [s] 180
Runtime [s] 180

PAGE 16 OF 27 0820 IH-7242
MANTENIMIENTO
REEMPLAZAR LA NAVAJA
Asegúrese de desconectar de
la fuente de energía.
1. Gire la perilla de bloqueo
en sentido de las
manecillas del reloj para
desbloquear la unidad
superior de sellado.
(Vea Diagrama 8)
2. Abra la unidad superior de
sellado. (Vea Diagrama 9)
3. Jale la navaja hacia el
lado derecho.
(Vea Diagrama 10)
¡PRECAUCIÓN! Navaja
filosa.
4. Saque la navaja de la
máquina e inserte una
nueva. (Vea Diagrama 11)
5. Gire la perilla de bloqueo
en dirección contraria a las
manecillas del reloj para
volver a bloquear la unidad
superior de sellado.
CAMBIAR LAS CORREAS
1. Remueva las cubiertas
azules tanto en la unidad de
sellado superior como en
la inferior utilizando la llave
Allen incluida. Asegúrese de
que la unidad de sellado
superior esté desbloqueada.
(Vea Diagrama 12)
2. Empuje la unidad de
sellado superior hacia la
izquierda.
3. Retire la correa de Teflon®
mientras aplica presión
hacia arriba a la unidad
de sellado superior y
reemplácela con una nueva
correa de Teflon®.
(Vea Diagrama 13)
4. Repita los pasos 2 y 3 con la
unidad de sellado inferior.
5. Vuelva a fijar las cubiertas
azules utilizando la llave
Allen incluida y gire la
perilla en sentido contrario
a las agujas del reloj para
bloquear la unidad superior
de sellado.
(Vea Diagrama 14)
NOTE: Vea uline.mx para ordenar el repuesto
de las navajas del inyector (H-7241-INJCT) y las
correas de teflón (H-7241-TBELT).
Diagrama 12
Diagrama 14
Correa de
Teflon®
Diagrama 13
Diagrama 8
Diagrama 9
Diagrama 10
Navaja
Diagrama 11
Navaja

PAGE 17 OF 27 0820 IH-7242
Calibración fuera de rango.
Calibre el alambre de sellado.
Encienda y apague.
Llame a Servicio a Clientes de
Uline al 800-295-5510.
Alambre de sellado.
Revisar conexión.
Encienda y apague.
No se alcanzó la temperatura.
Revise el sistema de sellado.
Encienda y apague.
La mordaza de sellado no está
cerrada.
Solo es posible si está instalado
un microinterruptor.
Cierre la mordaza.
Presione iniciar para liberarla.
Falla de transporte.
Revise el transporte de la película.
Presione iniciar para liberar.
Retire y cargue de nuevo la
película para sellar la navaja de
la mordaza/inyector.
Sobrecarga del transporte del
motor.
Verifique el transporte de la
película.
Presione iniciar para liberar.
Retire y cargue de nuevo
la película de mordaza de
sellado/inyector.
CÓDIGOS DE ERROR
ERROR 20
Calibration out of range
Calibrate seal wire
Turn off and on
ERROR 30
Seal jaw is not closed
Close jaw
Press start to release
ERROR 21
Seal wire
Check connection
Turn off and on
ERROR 31
Transport failure
Check film transport
Press start to release
ERROR 22
Temperature not reached
Check seal system
Turn off and on
ERROR 32
Transport motor overload
Check film transport
Press start to release

PAGE 18 OF 27 0820 IH-7242
PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES
La máquina no recibe corriente Verifique que el cable eléctrico esté conectado tanto a la máquina como
al enchufe.
Verifique que el interruptor principal de energía esté encendido.
Verifique el fusible de energía.
No hay visualización después de
encender Verifique el fusible de energía.
Aparece la visualización pero no
se enciende la máquina. Comuníquese con Servicio a Clientes de Uline al 800-295-5510.
Sellado pobre de la película Verifique la selección de tipo de película.
Apague la máquina, verifique la posición de la correa/navaja.
Verifique que las unidades de sellado estén cerradas y bloqueadas.
Verifique que el eje del rollo de la película esté en la posición correcta.
Reemplace correas y navajas.
Ajuste la temperatura.
El sellado de la película está
estirado. Verifique la selección de tipo de película.
Verifique que el eje del rollo de película esté en la posición correcta.
Ajuste la temperatura.
Ajuste el flujo de aire.
Verifica si el eje del rollo de película está atascado.
La película no sale. Verifique que las unidades de sellado estén cerradas y bloqueadas.
Verifique la colocación de la navaja.
Reemplace correas y navajas.
El acojinado no almacena aire. El rollo de película está cargado en la dirección equivocada.
Verifique la posición de la correa/navaja.
Verifique que el eje del rollo de película esté en la posición correcta.
Verifique que las unidades de sellado estén cerradas y bloqueadas.
Ocurren atascos de película con
frecuencia. Verifique la película que causa la obstrucción.
Revise correas y navajas. Reemplace cuando sea necesario.
Revise la película y la configuración del eje del torno.
Retire y vuelva a cargar la película en la máquina para asegurarse de
que no esté atascada.
Obstrucción de película Verifique si el eje del rollo de película está atascado.
Remueva cualquier película que cause obstrucción.
Verifique el camino de la película en la máquina.
La película se enrolla alrededor
de los rodillos Remueva cualquier película que cause obstrucción.
SOLUCIÓN DE PROBLEMAS
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.ca

PAGE 19 OF 27 0820 IH-7242
MACHINE À
COUSSIN D'AIR
1-800-295-5510
uline.ca
πH-7242
CONTENU DE LA BOÎTE
• Machine à coussin d'air
• Support de rouleau de film
• Jauge d'espacement
• Ensemble d'entretien
• Cordon d'alimentation
• Manuel de l'utilisateur
Support de rouleau de film
Panneau de commande
Unité de scellage
(comprend les courroies
en TeflonMD)
Support de rouleau de film
Port de connexion
externe
Barre de guidage
Commutateur
principal et prise de
courant
Bouton de déverrouillage
Connecteur USB-B
Injecteur d'air
AVERTISSEMENT! Veuillez lire et comprendre
toutes les instructions avant d'utiliser la
machine à coussin d'air Uline.
AVERTISSEMENT! Pour garantir la sécurité
personnelle, il est impératif de respecter les
instructions suivantes.
ARRÊT ARRÊT
PIÈCES
Barre de guidage

PAGE 20 OF 27 0820 IH-7242
SÉCURITÉ
ZONE DE TRAVAIL
• Maintenez la zone de travail propre et bien éclairée.
• Placez la machine sur une surface plate et sèche.
• N'utilisez pas cette machine dans un environnement
explosif, ou en présence de liquide inflammable,
de gaz ou de poussière. Ne placez aucune matière
inflammable à l'intérieur, sur ou à proximité de la
machine.
SÉCURITÉ ÉLECTRIQUE
• La fiche d'alimentation doit correspondre à la prise
électrique, qui doit être convenablement mise à la
terre. N'apportez aucune modification à la fiche.
N'utilisez pas de fiche d'adaptation ou de rallonge.
• N'exposez pas cette machine à l'humidité.
• Pendant les opérations d'installation et d'entretien, la
machine doit toujours être éteinte et débranchée de
la source d'alimentation principale.
• Toutes les consignes de sécurité et de protection
doivent être observées et maintenues conformément
aux réglementations ICE.
SÉCURITÉ PERSONNELLE
• Empêchez tout démarrage accidentel. Assurez-vous
que le commutateur est en position éteinte avant de
brancher la machine.
• Une lame extrêmement tranchante est située sous
l'injecteur d'air. Adhérez strictement aux instructions
de remplacement de lame à la page 26.
• Le film est scellé par un fil chauffant situé sous la
courroie en TeflonMD. Ce fil devient extrêmement
chaud et peut provoquer des brûlures en cas
de contact. Éteignez la machine et laissez le fil
refroidir pendant 2 ou 3 minutes avant d'effectuer
toute opération où il se trouvera exposé à nu.
Suivez les instructions fournies à la page 25 pour le
remplacement des courroies en TeflonMD.
UTILISATION ET SOIN
• Éteignez la machine et débranchez la fiche de
la source d'alimentation avant d'effectuer toute
opération. Ceci inclut le remplacement du film, le
nettoyage ou l'entretien.
• Cette machine nécessite un nettoyage régulier.
Assurez-vous qu'aucune pièce mobile n'est décalée,
bloquée ou endommagée et que rien ne puisse
affecter le fonctionnement. N'utilisez pas une
machine endommagée.
• Ce système a été conçu pour fonctionner avec
un certain type de film. Afin de garantir un bon
fonctionnement, remplacez uniquement avec le film
Uline pour machine à coussins d'air.
• En cas d'urgence, placez le commutateur en
position arrêt. La machine s'éteindra en quelques
secondes (lorsque l'indicateur est complètement
éteint). Après avoir réglé le problème ou l'urgence,
vous pouvez rallumer la machine selon les
instructions du manuel de l'utilisateur.
RANGEMENT
Ne rangez l'appareil que dans les conditions suivantes :
• Le rangement à l'extérieur est interdit.
• L'appareil ne doit être entreposé que dans une
pièce sèche.
• Conservez au sec et à l'abri de la poussière.
• Protégez des sources de chaleur intense, comme les
radiateurs.
