U-Line H-2079 User manual

1212 IH-2079PAGE 1 OF 8
POWER
RESET FEED
LENGTH
2
0
3
4
5
MAX
M
ON
OFF
H-2079
POLYPROPYLENE
STRAPPING MACHINE
TECHNICAL DATA
CSA COMPLIANT
Strapping Speed: 2.5 Seconds/Strap
Dimensions: 35½" L x 23" W x 30½" H
Net Weight: 220 lbs.
Max. Tension: 100 lbs.
Strap Width: ¼" – 5⁄8"
Core Capacity: Uses 8 x 8", 9 x 8" or 11 x 8"
(Core Dia. x Width)
Safety Switch: Stops machine when top is lifted.
Power: 110 VAC, 50/60 Hz, Single phase.
MACHINE SETUP
POWER
RESET
FEED
LENGTH
GNIPPARTSETUORLEERDAO
L
1
2
SLIDE ROLLER
BAND GUIDE
ROLLER
Remove adapter
before installing
reel.
Right Side
1. Remove plastic reel from machine. It comes preset
for 9" core. Remove outer ring adapter for 8" core. For
11" strapping core, the H-959-TC075 adapter can be
purchased.
2. Load Strapping onto reel. DO NOT REMOVE BANDING UNTIL
LOADED. Make sure strap is going in correct direction
indicated by arrow.
1. Pull slide roller bar down and thread strapping over (1)
and under (2). Thread strap through guide (Ref 10) until it
reaches top of machine.
Open lid and remove contents from tray. Install package guide on lid.
1-800-295-5510
uline.ca
πPour le français, consulter les pages 5-8.

1212 IH-2079PAGE 2 OF 8

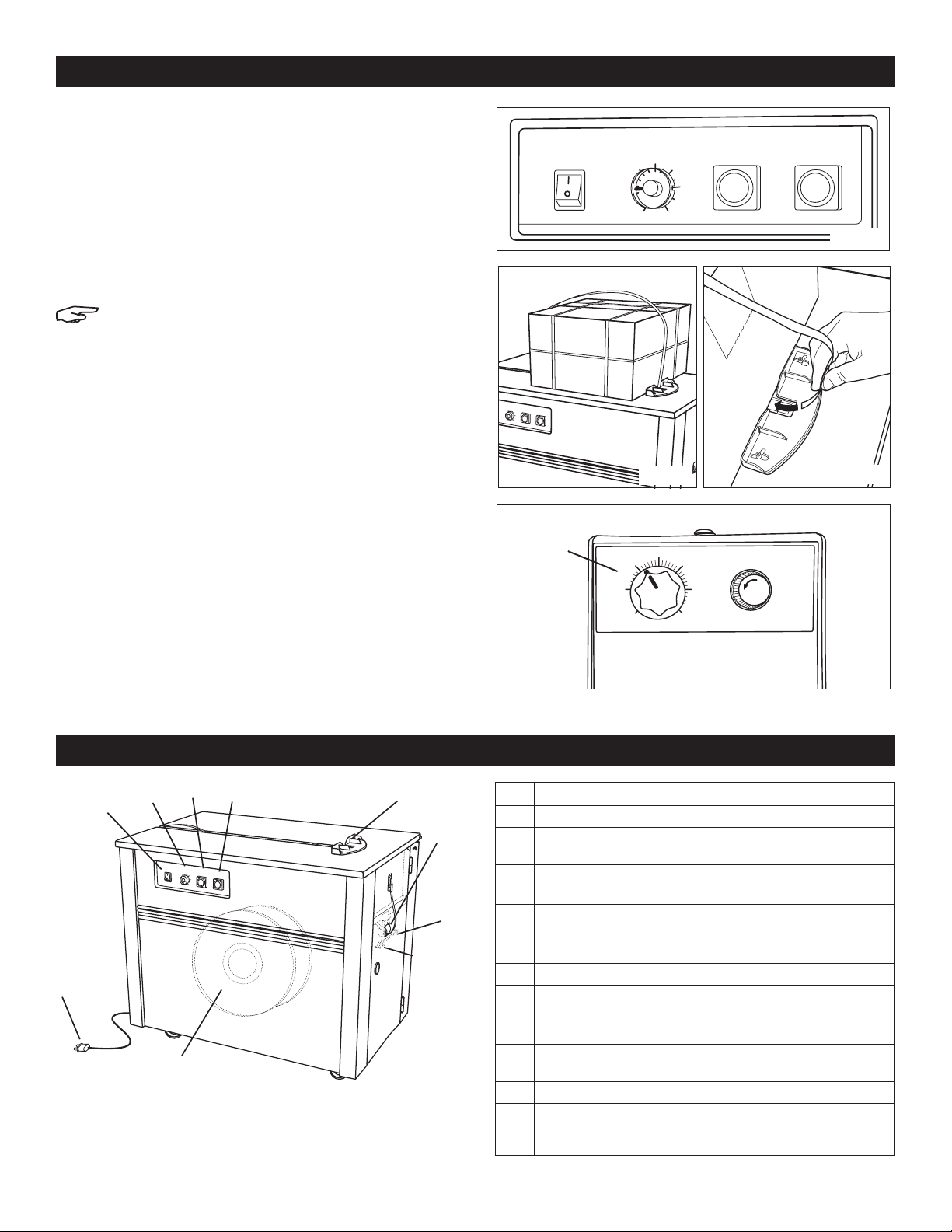

OPERATION INSTRUCTIONS
1. Set strap feed length: Determine the length of strap
needed. Set control for 0-6. Lengths listed in meters.
1 = 3 ft. of strap. Example: for 6 ft. of strapping, set the
control at "2". (See Figure 1)
2. Turn power ON. Allow machine to heat up 3-4 minutes.
Strap won’t seal if heating blade is not hot enough.
(See Figure 1)
3. Pre-feed the strap: Press and hold the FEED button until the
desired length of strap feeds out. (See Figure 1)
NOTE: Pre-feeding is only necessary after
installing a new strap coil or finishing a coil.
4. Strapping the package:
a. Place package on the machine against the package
guide. (See Figure 2)
b. Pass strap around package and insert the strap end
into the strap inlet to start the strapping tensioning
and heat sealing cycle. (See Figure 3)
c. Strap tensions, heat seals and cuts. Remove package.
d. Timer resets, strap feeds out and machine is ready for
the next package.
5. Turn power OFF.
MOTOR TIMER
The timer is located on the printed circuit box (PCB Box). If your
machine runs for a long time between packages, turn the
timer down. If the machine is used more frequently, turn the
timer up so the motor isn’t starting and stopping all the time.
(See Figure 4)
POWER
ON
MAX
M
0
1
2
3
4
5
OFF
LENGTH
RESET
FEED
Figure 1
RESETFEED
LENGTH
2
0
3
4
5
MAX
M
ON
OFF
Figure 2 Figure 3
FUSE
MOTOR TIMER
110V/10A
220V/7A
FUSE
SECS60
50
40
30
20
10
0
Motor
Timer
Figure 4
REFERENCE
POWER
RESETFEED
LENGTH
2
0
3
4
5
MAX
M
ON
OFF
12
3
4
5
7
8
9
10
6
# DESCRIPTION
1 POWER SWITCH: TURNS MACHINE ON/OFF.
2 FEEDING LENGTH CONTROL: LENGTHS LISTED IN METERS.
3RESET BUTTON: COMPLETES CYCLE AND RETURNS MACHINE
TO "HOME" POSITION.
4 STRAP FEED BUTTON: RUNS OFF ANY LENGTH OF STRAP.
5PLUG: 110V
6 STRAP REEL: HOLDS STRAP COIL.
7 BRAKE: STOPS BAND REEL FROM OVER ROTATING.
8 STRAP GUIDE FOR BRAKE: STRAP THREADS THROUGH GUIDE.
9 STRAP BYPASS GUIDE: STRAP THREADS THROUGH GUIDE.
10 FEED GUIDE
11 STRAP INSERTION INLET: DETECTS LEADING EDGE OF STRAP TO
START TENSIONING/HEAT SEALING CYCLE.

1212 IH-2079PAGE 3 OF 8
MAINTENANCE
ADJUSTMENTS
9 12
15
9
6
12
15
Figure 5
Figure 6
Strap Inlet
Strap Outlet
T
I
G
H
T
L
O
O
S
E
Figure 7
Tension
Adjuster
CLEANING
After use, clean residue from top and bottom of heater blade
with Scotch-Brite™ Pad (S-11724). Brush until metal is bright.
• Remove heater cover. To remove blade, pull back on
spring-loaded arm. (See Figure 8) Lift blade assembly
up and forward to release. DO NOT LOOSEN SET SCREWS.
Reverse to reassemble.
Use Air Gun or ULINE Air In A Can (S-13380) to clean parts of
plastic residue. (See Figure 9)
LUBRICATION
Weekly (more often with high usage) – Apply a few drops of
10-20W machine oil to oiling points. (See Figure 9) Make sure
to clean dirt and debris from parts before applying oil.
Clean
Blade
Set
Screws
Blade
Assembly
Spring Loaded Arm Figure 8
Oiling Points
Air and
Figure 9
STRAP WIDTH
Make adjustments at the strap outlet and the strap inlet.
1. Machine comes preset for ⁄" strapping.
2. Strap Inlet: Loosen two black screws with Allen wrench. Set
the strap inlet guide about ⁄" wider than the strapping
you are using and align with the strap outlet. Retighten
socket screws. (See Figure 5)
3. Strap Outlet: Loosen two Phillips head screws. (See shaded
areas in Figure 6) Adjust the width to accept width of strap
you are using. Set the strap outlet guide at ⁄" for " and
⁄" strapping and ⁄" for ⁄" strapping. Retighten screws.
(See Figure 6)
TENSION ADJUSTMENT
1. The strap tension adjustment handle is located at the
back of the machine. (See Figure 7)
2. Machine comes preset at 0 tension. Recommend starting
at middle point of tension gauge bar.
3. Turn the handle clockwise to increase tension;
counterclockwise to decrease tension.

1212 IH-2079PAGE 4 OF 8
TROUBLESHOOTING
Figure 11
Holder
Arm
Strap
Guide
Spring Pin
Socket Head Bolt
Guide Assembly
Strap Inlet Guide Shaft Holder
Set Screw
Pin
10
0
20
30
40
50
FUSE
MOTOR TIMER
FUSE
Figure 14
10 Amp
Motor Timer
Fuse
Figure 10
Figure 12
Socket Head Bolts
Guide Assembly
Middle Plate Figure 13
Strap Outlet Phillips Head
Screws
STRAPPING NOT SEALING
1. Make sure machine is properly heated up (3-4 mins.).
2. Clean residue from top and bottom of heater blade
with Scotch-Brite™ pad (S-11724). See "MAINTENANCE/
CLEANING" (page 3).
STRAPPING JAMS IN INLET GROOVE
3. Press RESET button on front panel.
4. If jam remains, turn power switch OFF and pull strapping
firmly until loose. (See Figure 10)
5. If jam remains, open top and loosen set screw on strap
guide. (See Figure 11) Remove pin and shaft holder and
pull strapping until loose. Reverse to reassemble.
6. If jam still remains, remove strap inlet guides to access
guide assembly. (See Figure 12) Remove socket head
bolts and remove holder arm. (See Figure 11) Lift out shaft
holder and remove jam. Reverse to reassemble.
STRAPPING DOES NOT APPEAR IN STRAP OUTLET
Loosen strap outlet using two Phillips head screws and pull
middle plate out slightly. (See Figure 13) If jam is under rollers,
follow "STRAPPING JAMS IN INLET GROOVE" above.
MACHINE WILL NOT RUN
1. Ensure power switch is ON and illuminated. If switch is not
illuminated, check power cord plug.
2. If machine will still not run, turn power switch OFF and
open top. Unscrew fuse located next to the motor timer
and remove fuse. (See Figure 14) If faulty, replace with
10-amp fuse only. Close top and turn power switch ON.
πCHICAGO•ATLANTA•DALLAS•LOSANGELES•MINNEAPOLIS•NYC/PHILA•SEATTLE•MEXICO•CANADA
1-800-295-5510
uline.ca
For additional information see uline.ca for
instructional video.
