urmet domus 1723 KIT User manual

DS 1723-035 LBT 20539
Mod.
1723

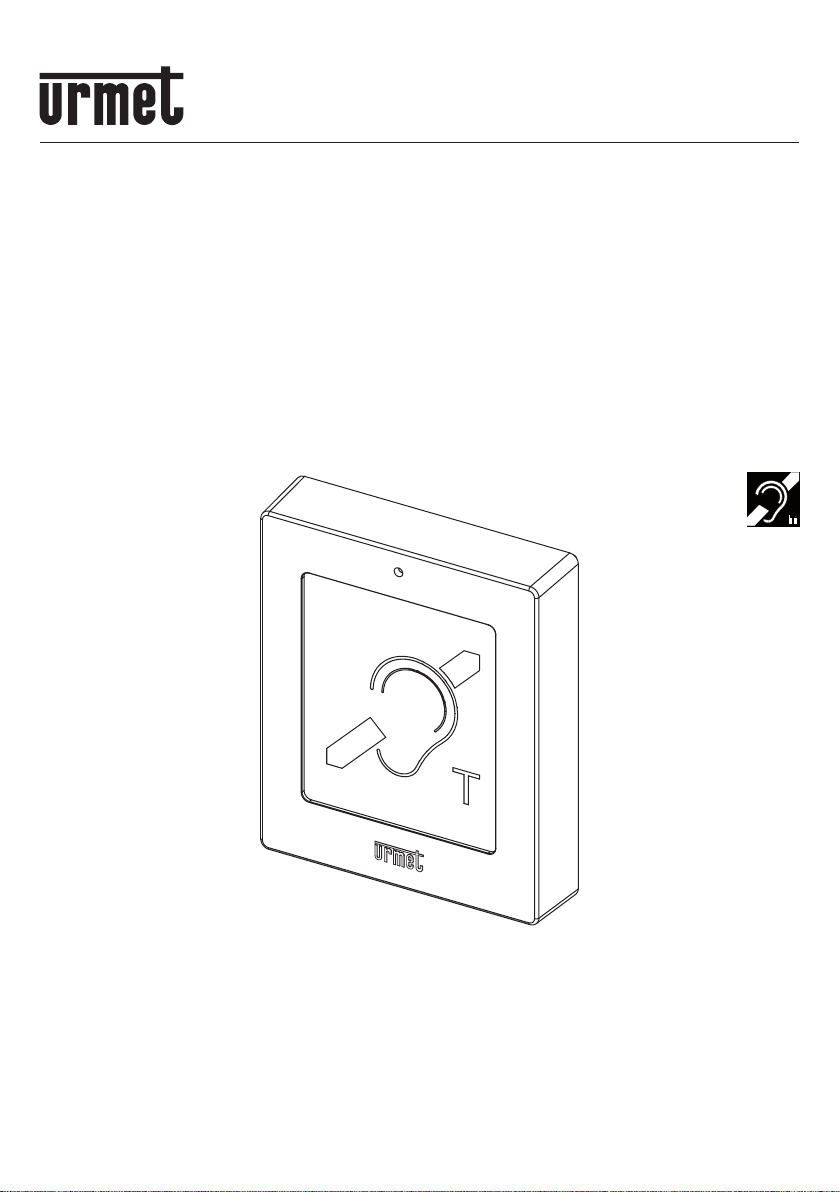

MODULO ILA PER KIT 1723
ILA MODULE FOR 1723 KIT
MODULE ILA POUR KIT 1723
MÓDULO ILA PARA KIT 1723
ILA-MODUL FÜR KIT 1723
MODULE ILA VOOR KIT 1723
Sch./Ref. 1723/48
LIBRETTO DI INSTALLAZIONE
INSTALLATION MANUAL
NOTICE D’INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSHANDBUCH
GEBRUIKSAANWIJZINGEN VOOR DE INSTALLATIE

2DS1723-035
ITALIANO .................................................................................................................................................. 2
ENGLISH ................................................................................................................................................... 5
FRANÇAIS ................................................................................................................................................ 8
ESPAÑOL................................................................................................................................................ 11
DEUTSCH ............................................................................................................................................... 14
NEDERLANDS...................................................................................................................................... 17
ITALIANO
DESCRIZIONE
Il modulo con bobina ILA (Induction Loop Antenna) Sch. 1723/48 è il modulo per audiolesi dedicato
al kit 1723, e permette (collegandolo al posto esterno) agli utenti con problemi di udito di ascoltare la
conversazione audio sul posto esterno tramite il proprio apparecchio acustico. L’apparecchio acustico
deve essere dotato di interfaccia magnetica di tipo “T”.

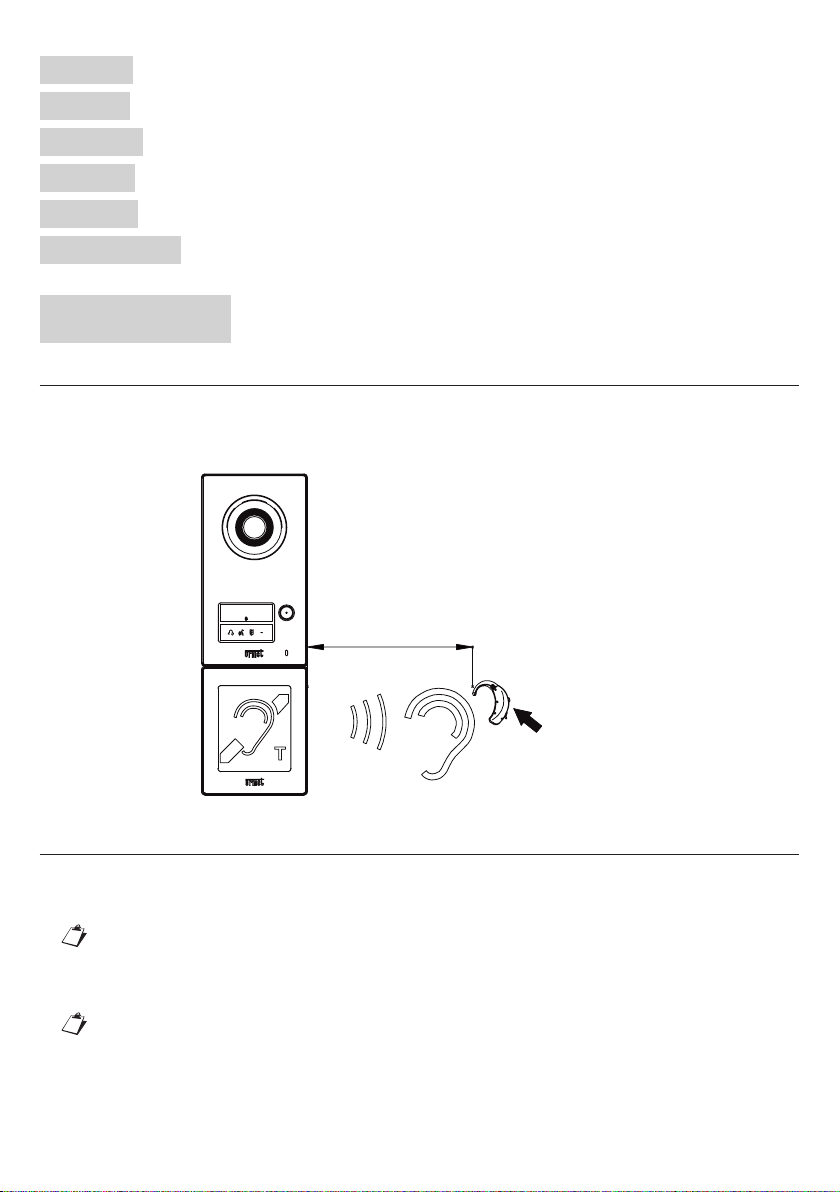

max 20 cm
Posizionare
il selettore
in modalità T
INSTALLAZIONE

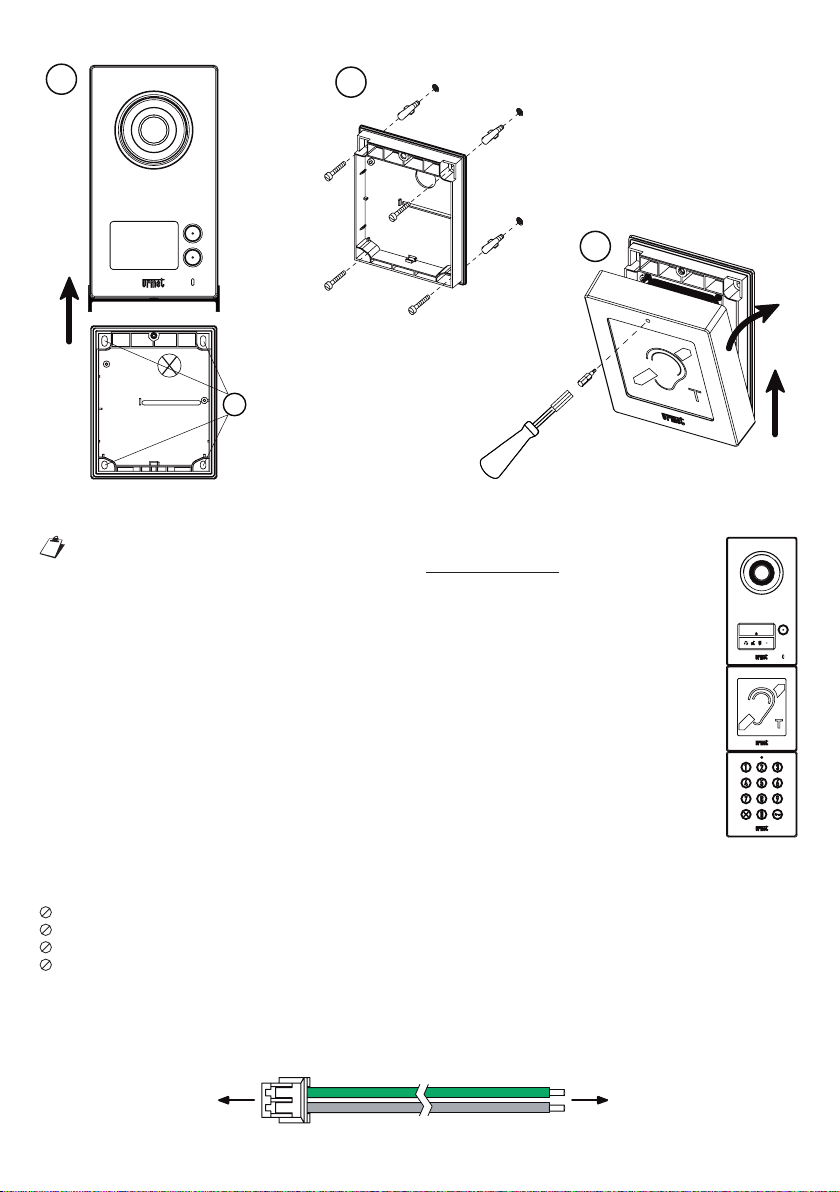

1. Svitare la vite di chiusura del dispositivo con l’inserto per cacciavite fornito a corredo.
2. Aprire il dispositivo come indicato.
3. Fissare la pulsantiera al muro seguendo le sue istruzioni di montaggio.
Per informazioni in merito all’installazione della pulsantiera consultare il libretto fornito a
corredo del dispositivo.
Posizionare la dima di centraggio (A), fornita a corredo del modulo ILA, sotto la pulsantiera, quindi
affiancare la base del modulo ILA (1) e segnare i punti B di fissaggio dei tasselli (2).
Il modulo ILA Sch. 1723/48 necessita obbligatoriamente di essere installato immediatamente
sotto il posto esterno, in quanto la lunghezza del cavo non permette posizionamenti diversi
del dispositivo.
4. Effettuare i fori e fissare la base al muro con le viti e i tasselli forniti a corredo prodotto.
Effettuare i collegamenti.
5. Chiudere il modulo con la copertura metallica.

3
DS1723-035
1
1
2
2
3
1
2
B
A
4
2
1
5
Nel caso di installazione dei prodotti 1723/11 (o 1723/12), 1723/48 e 1723/46 su di
un’unica fila, si deve rispettare obbligatoriamente la disposizione riportata nel disegno
seguente.

4DS1723-035
DESCRIZIONE DEI MORSETTI E ISTRUZIONI DI CABLAGGIO
V EXT Morsetti di alimentazione (*)
ILA Segnale audio (ILA)
GND Massa (GND)
(*) Prevedere come dispositivo di alimentazione il trasformatore Sch. 1723/22.
CAVO PER CONNESSIONE AL POSTO ESTERNO
A corredo del modulo ILA Sch. 1723/48 viene fornito il cavetto per il collegamento con la pulsantiera Mod.
1723.
Al connettore J1
della pulsantiera
Mod. 1723
Alla morsettiera
del 1723/48
Colore Segnale
Verde Segnale audio (ILA)
Grigio Massa (GND)

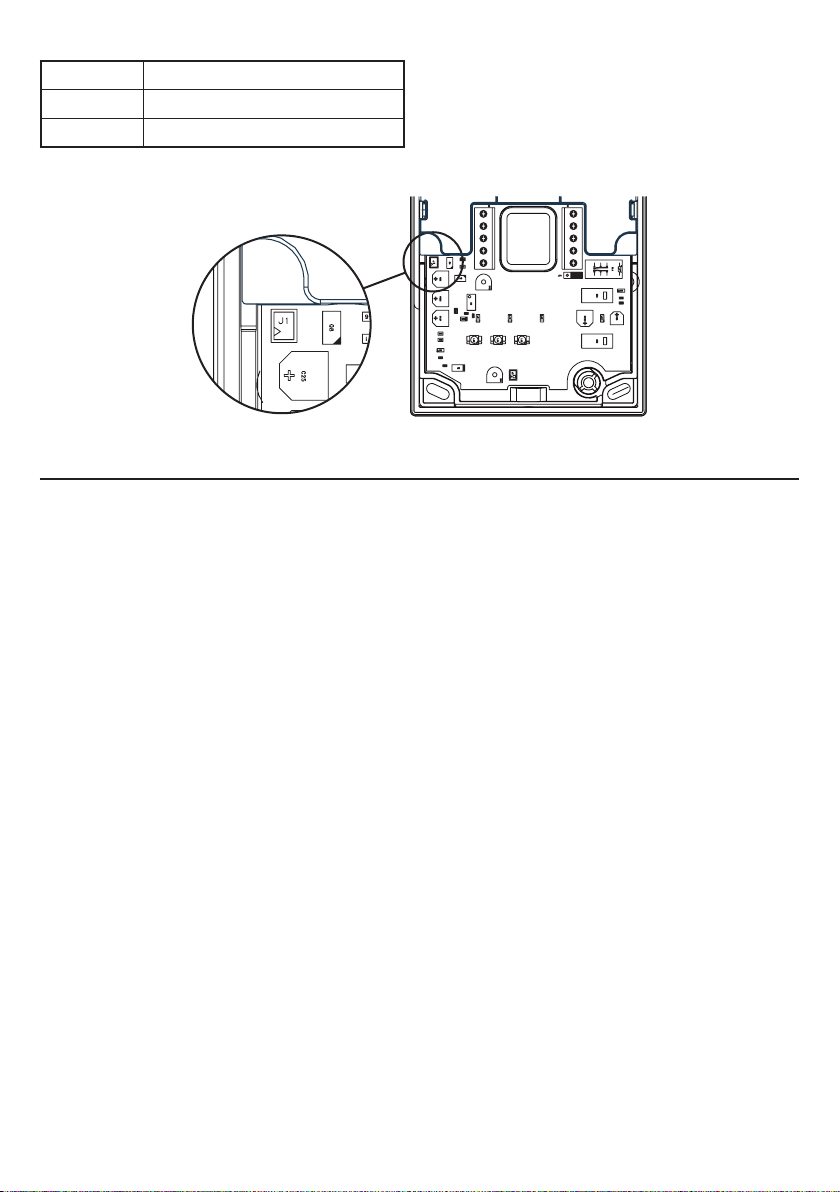

POSIZIONAMENTO DEL CONNETTORE J1 SULLA PULSANTIERA MOD. 1723
CARATTERISTICHE TECNICHE
Tensione di alimentazione.......................................................................................................... 24 Vcc o Vca
Assorbimento ........................................................................................................................ 50 mA a 24 Vcc
60 mArms @ 24 Vca
Temperatura di funzionamento .................................................................................................-10 °C + 55 °C

5
DS1723-035
ENGLISH
DESCRIPTION
The module with ILA (Induction Loop Antenna) Ref. 1723/48 is the hearing aid module for kit 1723 to allow
hearing aid users to hear audio conversation on the door unit through their own aid by connecting the
module to the door unit. The hearing aid must be provided with magnetic “T” interface.

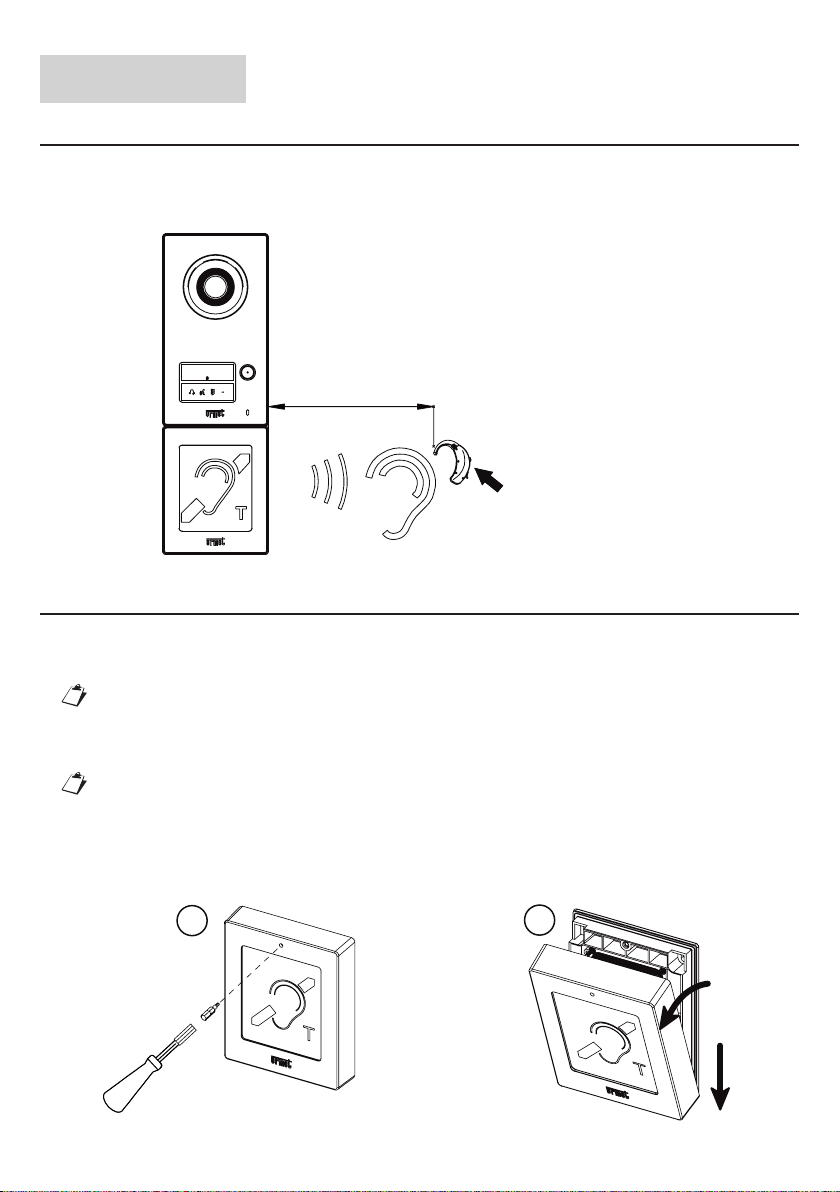

max 20 cm
Set the switch
to Tmode
INSTALLATION

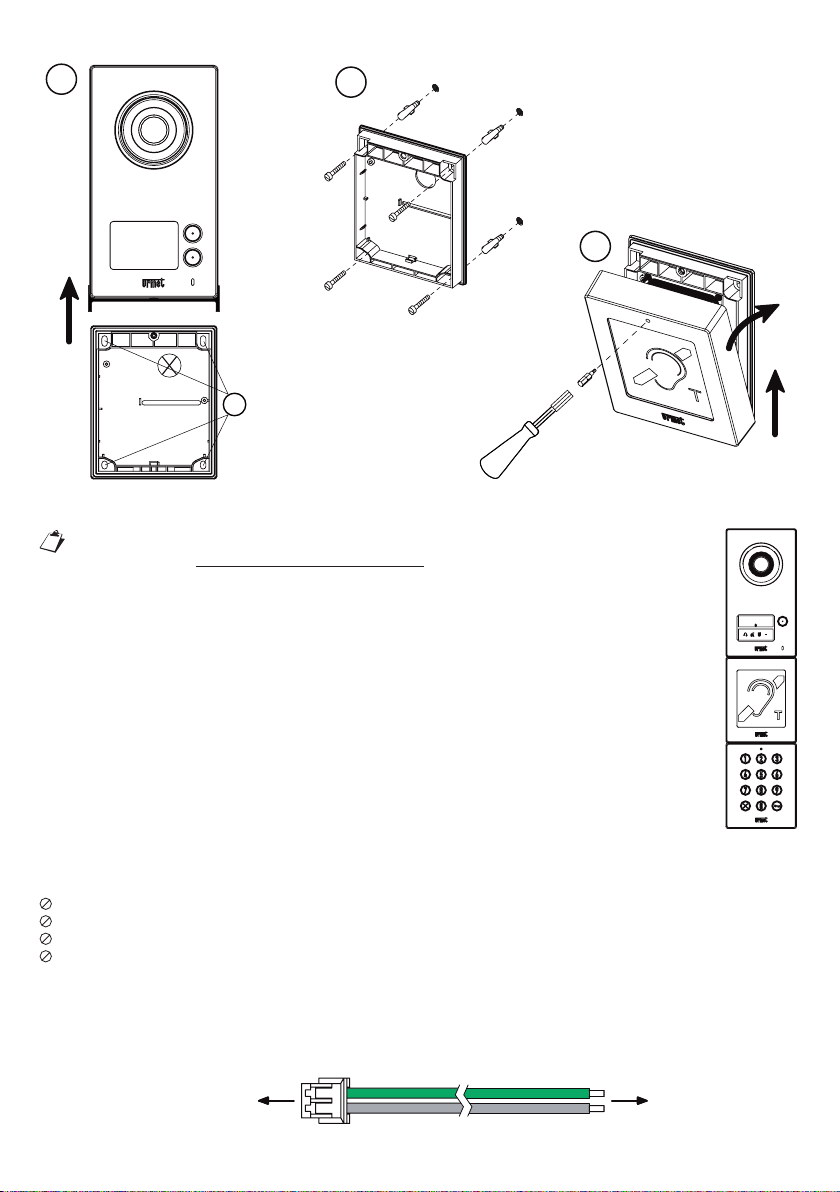

1. Undo the closing screw of the device using the screwdriver insert provided.
2. Open the device as shown.
3. Fix the panel to the wall following the installation instructions.
Refer to the booklet provided with the device for information on panel installation.
Position the centring template (A), provided with the ILA module, under the panel and then arrange the
base of the ILA module (1) by the side and mark the fixing points B of the anchor bolts (2).
The ILA module Ref. 1723/48 must be installed immediately underneath the door unit because
the length of the wire will not allow it to be positioned elsewhere.
4. Drills the holes and fix the base to the wall with the screws and anchor bolts included with the product.
Make the connections.
5. Close the metal lid of the module.
1
1
2
2

6DS1723-035
3
1
2
B
A
4
2
1
5
If products 1723/11 (or 1723/12), 1723/48 and 1723/46 are installed on the single row,
the arrangement shown in the following drawing must be respected.
DESCRIPTION OF TERMINALS AND WIRING INSTRUCTIONS
V EXT Power terminals (*)
ILA Audio signal (ILA)
GND Earth (GND)
(*) Use transformer ref. 1723/22 as power device.
CONNECTION WIRE TO DOOR UNIT
A wire for connecting to the panel Mod. 1723 is provided with the ILA module Ref. 1723/48.
To connector J1
of panel Mod. 1723
To the terminal board
of 1723/48

7
DS1723-035
Colour Signal
Green Audio signal (ILA)
Grey Earth (GND)
POSITIONING OF CONNECTOR J1 ON PANEL MOD. 1723
TECHNICAL SPECIFICATIONS
Power voltage ...........................................................................................................................24 Vdc or Vac
Consumption: ........................................................................................................................ 50 mA@ 24 Vdc
60 mArms @ 24 Vca
Operating temperature range ...................................................................................................-10 °C + 55 °C

8DS1723-035
FRANÇAIS
DESCRIPTION
Le module avec bobine ILA (Induction Loop Antenna) Réf. 1723/48 est le module pour malentendants
dédié au kit 1723, et permet (via branchement au poste externe) aux utilisateurs malentendants d’écouter
la conversation audio sur le poste externe par le biais de leurs appareils auditifs. L’appareil auditif doit être
équipé d’interface magnétique de type « T ».

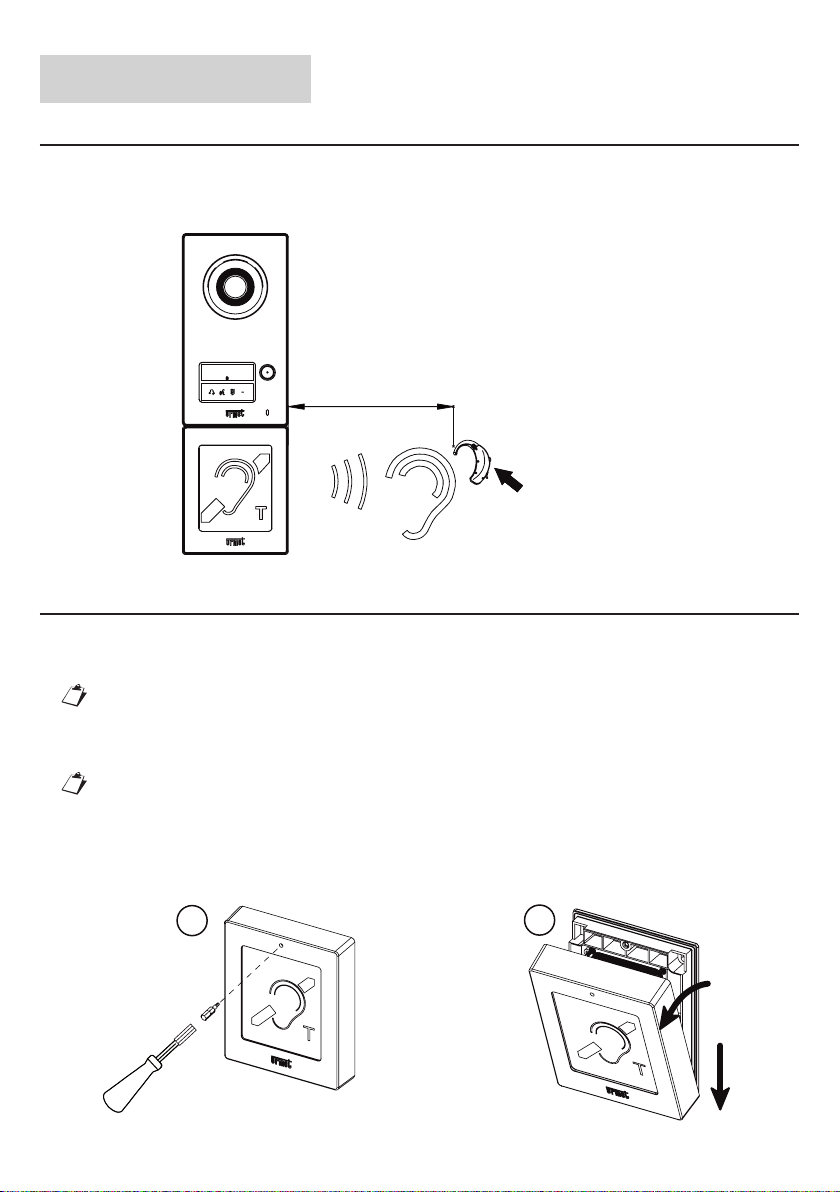

maxi 20 cm
Positionner le sélecteur
en mode T
INSTALLATION
1. Dévisser la vis de fermeture du dispositif à l’aide de l’insert pour tournevis fournit avec le dispositif.
2. Ouvrir le dispositif tel qu’indiqué.
3. Fixer le clavier au mur en suivant les instructions d’installation.
Pour les informations relatives à l’installation du clavier, se reporter à la notice fournie avec le
dispositif.
Placer le gabarit de centrage (A), fourni avec le module ILA, sous le clavier, puis juxtaposer le clavier du
module ILA (1) et marquer les points B de fixation des chevilles (2).
Le module ILA Réf. 1723/48 doit obligatoirement être installé tout à fait sous le poste externe,
car la longueur du câble ne permet pas au dispositif d’être positionné de manière différente.
4. Pratiquer les orifices et fixer la base au mur à l’aide des vis et des chevilles fournies avec le produit.
Réaliser les raccordements.
5. Fermer le module à l’aide du couvercle métallique.
1
1
2
2

9
DS1723-035
3
1
2
B
A
4
2
1
5
En cas d’installation des produits 1723/11 (ou 1723/12), 1723/48 et 1723/46 sur
une seule ligne, il faut respecter obligatoirement la disposition indiquée sur le dessin
suivant.
DESCRIPTION DES BORNES ET INSTRUCTIONS DE CABLAGE
V EXT Bornes d’alimentation (*)
ILA Signal audio (ILA)
GND Masse (GND)
(*) Prévoir le transformateur Réf. 1723/22 en tant que dispositif d’alimentation.
CABLE POUR LE BRANCHEMENT AU POSTE EXTERNE
Le câble pour le branchement au clavier Mod. 1723 est fournit avec le module ILA Réf. 1723/48.
Au connecteur J1
du clavier Mod. 1723
Au bornier
du 1723/48

10 DS1723-035
Couleur Signal
Vert Signal audio (ILA)
Gris Masse (GND)
POSITIONNEMENT DU CONNECTEUR J1 SUR LE CLAVIER MOD. 1723
CARACTÉRISTIQUES TECHNIQUES
Tension d’alimentation ............................................................................................................. 24 Vcc ou Vca
Absorption ............................................................................................................................. 50 mA à 24 Vcc
60 mArms à 24 Vca
Température de fonctionnement...............................................................................................-10 °C + 55 °C

11
DS1723-035
ESPAÑOL
DESCRIPCIÓN
El módulo con bobina ILA (Induction Loop Antenna) Ref. 1723/48 es el módulo para personas con déficit
auditivo dedicado al kit 1723 y, conectándolo al microaltavoz, permite a los usuarios con problemas
auditivos escuchar la conversación en el microaltavoz a través de sus audífonos. El audífono debe contar
con interfaz magnética de tipo “T”.

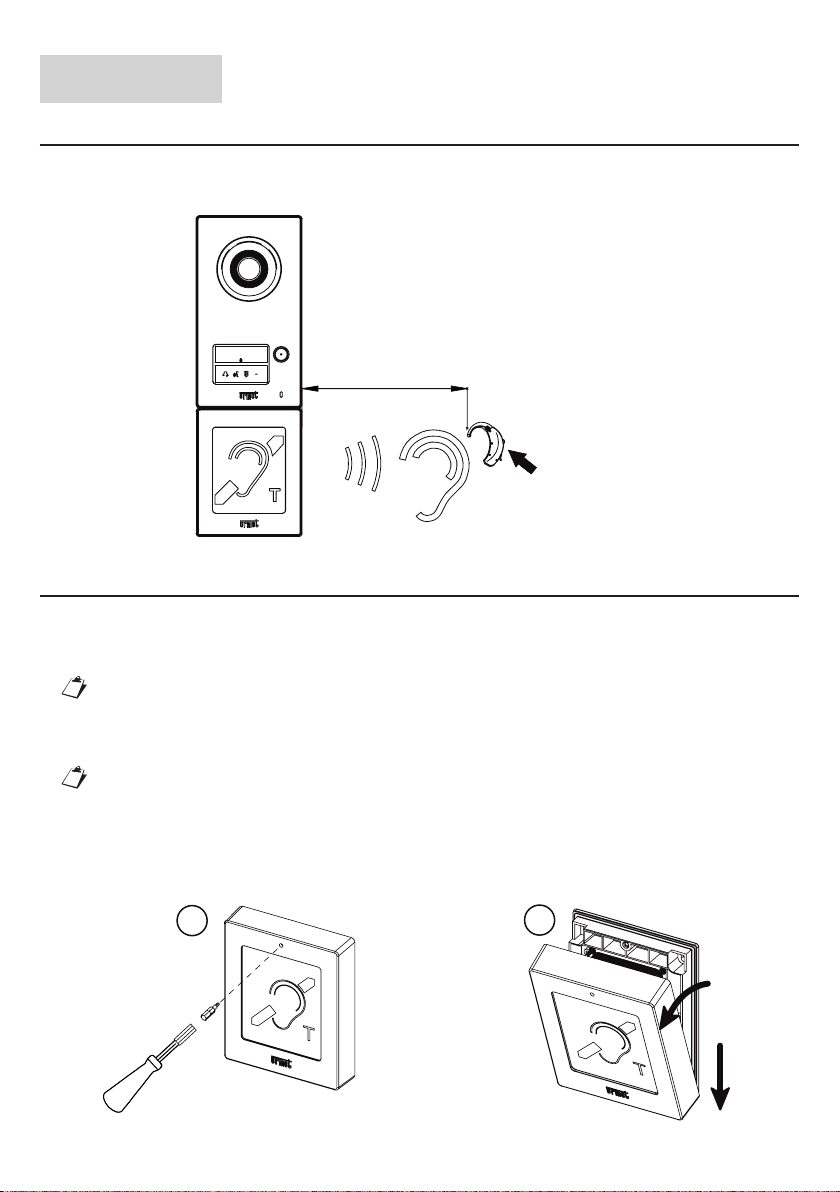

máx. 20 cm
Colocar el selector
en el modo “T”
INSTALACIÓN
1. Desenrosque el tornillo de cierre del dispositivo con la pieza para destornillador entregada con el
equipo.
2. Abra el dispositivo como se indica.
3. Fije el teclado en la pared siguiendo sus instrucciones de montaje.
Para mayor información sobre la instalación del teclado, consulte el manual entregado con el
dispositivo.
Coloque debajo del teclado la plantilla de centrado (A), entregada con el módulo ILA, y luego acerque la
base del módulo ILA (1) y marque los puntos B de fijación de los tacos (2).
El módulo ILA Ref. 1723/48 necesita obligatoriamente ser instalado inmediatamente debajo
del microaltavoz, ya que la longitud del cable no permite otra ubicación del dispositivo.
4. Haga las perforaciones y fije la base en la pared, con los tornillos y los tacos entregados con el
producto.
Realice las conexiones.
5. Cierre el módulo con la cubierta metálica.
1
1
2
2

12 DS1723-035
3
1
2
B
A
4
2
1
5
Si los productos 1723/11 (o 1723/12), 1723/48 y 1723/46 se instalan en una sola
hilera, es obligatorio respetar la posición detallada en la figura siguiente.
DESCRIPCIÓN DE LOS BORNES E INSTRUCCIONES DE CABLEADO
V EXT Bornes de alimentación (*)
ILA Señal de audio (ILA)
GND Masa (GND)
(*) Como dispositivo de alimentación debe estar previsto el transformador Ref. 1723/22.
CABLE DE CONEXIÓN AL MICROALTAVOZ
Con el módulo ILA Ref. 1723/48 se entrega el cable para la conexión al teclado Mod. 1723.
Al conector J1
del teclado Mod. 1723
Al tablero de bornes
del 1723/48

13
DS1723-035
Color Señal
Verde Señal de audio (ILA)
Gris Masa (GND)
UBICACIÓN DEL CONECTOR J1 EN EL TECLADO MOD. 1723
CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación ............................................................................................................ 24 Vcc o Vca
Absorción .............................................................................................................................. 50 mA a 24 Vcc
60 mArms @ 24 Vca
Temperatura de funcionamiento ...............................................................................................-10 °C + 55 °C

14 DS1723-035
DEUTSCH
BESCHREIBUNG
Bei dem Modul mit ILA-Spule (Induction Loop Antenna) Typ 1723/48 handelt es sich um das Modul für
hörbehinderte Personen speziell für den Kit 1723, das es Benutzern mit Hörproblemen (nach Anschluss
an die Außenstelle) gestattet, die Audio-Gespräche an der Außenstelle mit ihrem Hörgerät zu hören. Das
Hörgerät muss mit einer Magnetschnittstelle des Typs „T“ ausgestattet sein.
max 20 cm
Schalter auf
Tstellen
INSTALLATION
1. Die Befestigungsschraube der Vorrichtung mit dem im Lieferumfang enthaltenen Einsatz für
Schraubendreher lösen.
2. Das Gerät wie angegeben öffnen.
3. Die Tastatur unter Beachtung der Montageanweisungen an der Wand anbringen.
Für Informationen bezüglich der Installation der Tastatur siehe Anleitung im Lieferumfang der
Vorrichtung.
Die im Lieferumfang des ILA-Moduls enthaltene Zentrierschablone (A) unter der Tastatur positionieren
und dann mit Hilfe des ILA-Moduls (1) die Punkte B zur Befestigung der Dübel (2) anzeichnen.
Das ILA-Modul Typ 1723/48 muss unbedingt unmittelbar unter der Außenstelle installiert
werden, da die Länge des Kabels keine anderen Positionierungen der Vorrichtung zulässt.
4. Die Bohrungen anbringen und die Basis mit den im Lieferumfang des Produkts enthaltenen Schrauben
und Dübeln anbringen.
Die Anschlüsse herstellen.
5. Das Modul mit der Metallabdeckung verschließen.
1
1
2
2

15
DS1723-035
3
1
2
B
A
4
2
1
5
Im Fall der Installation der Produkte 1723/11 (oder 1723/12), 1723/48 und 1723/46 in
einer einzigen Reihe muss zwingend die in der nachstehenden Zeichnung angegebene
Anordnung eingehalten werden.
BESCHREIBUNG DER KLEMMEN UND VERDRAHTUNGSANLEITUNG
V EXT Versorgungsklemmen (*)
ILA Audio-Signal (ILA)
GND Erdung (GND)
(*) Als Versorgungsvorrichtung den Transformator Typ 1723/22 vorsehen.
KABEL FÜR DEN ANSCHLUSS AN DIE AUSSENSTELLE
Der Lieferumfang des ILA-Moduls Typ 1723/48 umfasst ein Kabel für den Anschluss an die Tastatur Mod.
1723.
An den Verbinder J1
der Tastatur Mod. 1723
An die Klemmenleiste
des 1723/48

16 DS1723-035
farbe Signal
Grün Audio-Signal (ILA)
Grau Erdung (GND)
POSITIONIERUNG DES VERBINDERS J1 AUF DEM TASTENFELD MOD. 1723
TECHNISCHE DATEN
Versorgungsspannung ..........................................................................................................24 Vcc oder Vca
Stromaufnahme.................................................................................................................... 50 mA bei 24Vcc
60 mArms @ 24Vca
Betriebstemperatur ...................................................................................................................-10 °C + 55 °C

17
DS1723-035
NEDERLANDS
BESCHRIJVING
De module met ILA-spoel (Induction Loop Antenna) Sch. 1723/48 is de module voor slechthorenden die
voorbehouden is voor de kit 1723 en waarmee, na verbinding met de buitenpost, slechthorende mensen
het gesprek op de buitenpost met hun eigen hoorapparaat kunnen horen. Het hoorapparaat moet uitgerust
zijn met een magnetische interface type “T”.
max 20 cm
Zet de schakelaar
in de T-modus
INSTALLATIE
1. Draai de vergrendelingsschroef los met het meegeleverde inzetstuk voor schroevendraaier.
2. Open het apparaat zoals aangeduid.
3. Bevestig de deurplaat aan de wand volgens de montage-instructies die erbij horen.
Voor informatie over de installatie van de deurplaat raadpleegt u de gebruiksaanwijzingen die
erbij horen.
Positioneer de mal (A) die bij de ILA-module hoort onder de deurplaat, leg de onderkant van de ILA-
module (1) ertegen en duid de bevestigingspunten B voor de pluggen (2) aan.
De module ILA Sch. 1723/48 moet vlak onder de buitenpost worden gemonteerd omdat de
kabellengte geen andere montageplaatsen toelaat.
4. Boor de openingen en bevestig de onderkant aan de wand met de met het product meegeleverde
schroeven en pluggen.
De verbindingen maken.
5. Sluit de module met het metalen deksel.
1
1
2
2

18 DS1723-035
3
1
2
B
A
4
2
1
5
In geval van installatie van de producten 1723/11 (of 1723/12), 1723/48 en 1723/46 op
één lijn, moet u de opstelling die u op de volgende afbeelding ziet, naleven.
BESCHRIJVING VAN DE KLEMMENBORDEN EN INSTRUCTIES VOOR DE BEKABELING
V EXT Stroomaansluitklemmen (*)
ILA Audiosignaal (ILA)
GND Massa (GND)
(*) Gebruik als voeding de transformator Sch. 1723/22.
KABEL VOOR VERBINDING MET DE BUITENPOST
Samen met de module ILA Sch. 1723/48 wordt de kabel geleverd voor de verbinding met de deurplaat
Mod. 1723.
Connector J1 van
de deurplaat Mod. 1723
Aansluit-klemmenbord
van de 1723/48

19
DS1723-035
Kleur Signaal
Groen Audiosignaal (ILA)
Grijs Massa (GND)
POSITIONERING VAN DE CONNECTOR J1 OP DE DEURPLAAT MOD. 1723
TECHNISCHE KENMERKEN
Voedingsspanning..................................................................................................................... 24 Vcc of Vca
Stroomafname ..................................................................................................................... 50 mA bij 24 Vcc
60 mArms @ 24 Vca
Bedrijfstemperatuur...................................................................................................................-10 °C + 55 °C

DS 1723-035 LBT 20539
Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmet.com
e-mail: [email protected]
MADE IN CHINA
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
ITALIANO
DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali
di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera
smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo
equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2è inoltre
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire
con dimensione massima inferiore a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.
ENGLISH
DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July
2012 on waste electrical and electronic equipment (WEEE)
The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this
product must not be disposed of with your other household waste.
Instead, it is your responsibility to dispose of your waste equipment by handing it over to a
designated collection point for the recycling of waste electrical and electronic equipment.
The separate collection and recycling of your waste equipment at the time of disposal will help to
conserve natural resources and ensure that it is recycled in a manner that protects human health
and the environment.
For more information about where you can drop off your waste equipment for recycling, please
contact your local city office, your household waste disposal service or the shop where you
purchased the product.
