urmet domus Domus 1043/538 User manual

DS1043-156 LBT8524
MODULO CONCENTRATORE
INTERFACE MODULE FOR CONVENTIONAL DETECTORS
Sch./Ref. 1043/538
Mod.
1043

2 DS1043-156
ITALIANO
DESCRIZIONE GENERALE
Il modulo concentratore Sch. 1043/538 con microprocessore ed isolatore di cortocircuito, permette la
connessione di rivelatori di tipo convenzionale su sistema indirizzato Urmet Domus Sch. 1043/550,
1043/560 e1043/570. Il modulo 1043/538 dispone di:
- Linea rivelazione di tipo convenzionale supervisionata sulla quale è possibile collegare fino ad un
massimo di 32 rivelatori.
- Uscita sirena supervisionata sulla quale è possibile collegare un segnalatore di allarme direttamente
comandato dal passaggio in allarme del modulo.
Il modulo 1043/538 può essere programmato, tramite centrale, ad operare in singolo oppure in doppio
consenso. Nella prima modalità operativa, quando un rivelatore passa in condizione di allarme, il modulo lo
notifica alla centrale ed attiva in modo automatico la sua uscita sirena; nella seconda modalità invece,
l’attivazione dell’uscita sirena è a fronte del passaggio del secondo rivelatore in condizione di allarme.
L’uscita sirena quando attiva, è sia tacitabile che riarmabile direttamente dalla centrale.
Per il suo corretto funzionamento, il modulo necessita di essere alimentato da una sorgente esterna a
24Vcc.
Il modulo 1043/538 memorizza automaticamente, nella sua memoria non volatile, trenta misure precedenti
e trenta misure successive alla condizione di allarme. Queste misure possono essere visualizzate, in forma
grafica o testuale, sul display della centrale. Questa funzionalità è molto importante per analizzare a
posteriori le condizioni dell’impianto prima e dopo la condizione di allarme.
Il LED bicolore, in condizioni operative, indica lo stato del modulo, mentre in modalità service, può essere
utilizzato per visualizzare l’indirizzo del modulo tramite funzione specifica attivata dalla centrale.
Per ulteriori informazioni fare riferimento al manuale programmazione delle centrali Urmet Domus Sch.
1043/550,1043/560 e1043/570.

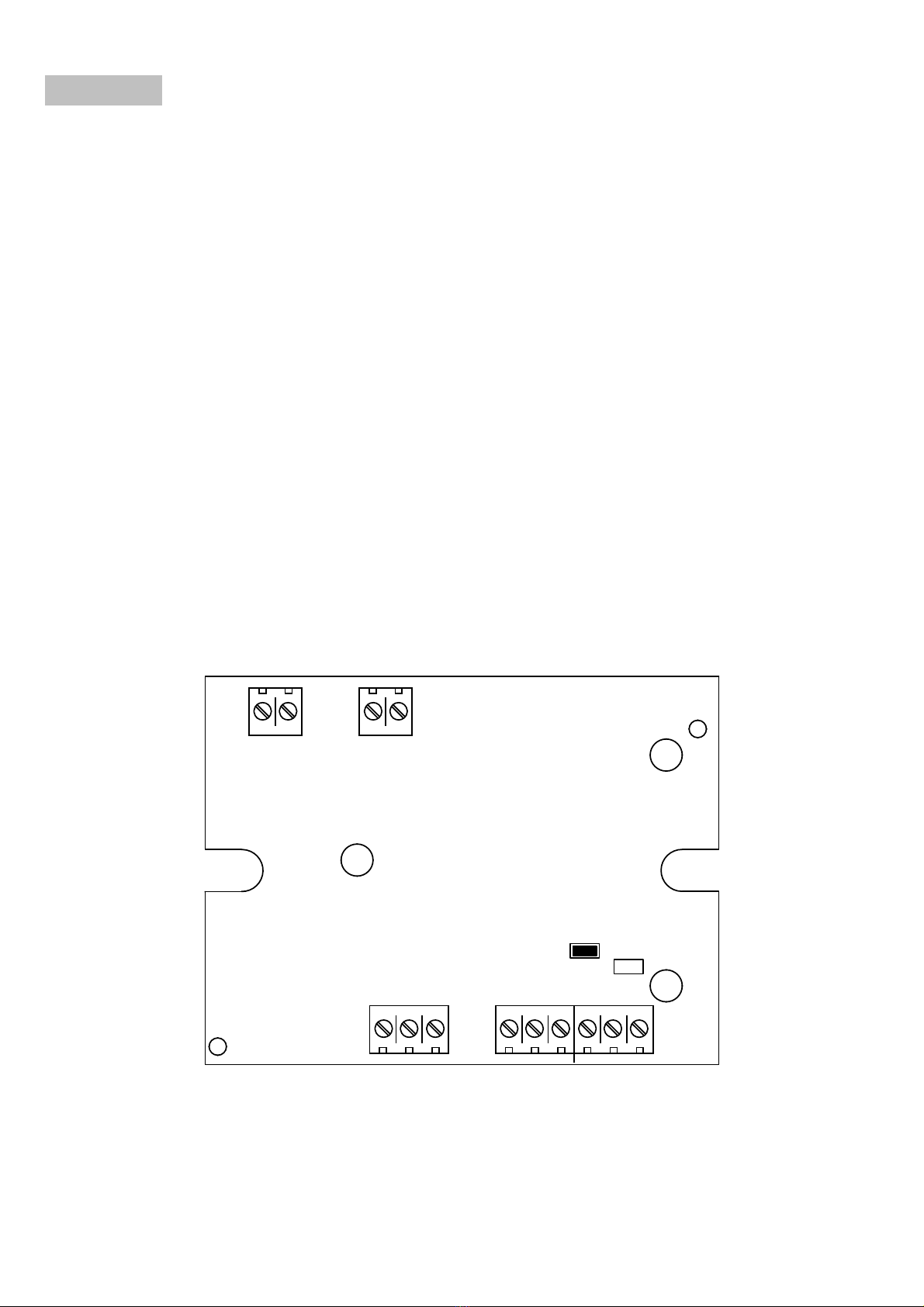

MORSETTIERE
JP1: JP2:
Chiuso: impostazione di fabbrica Chiuso: cortocircuita i positivi linea rivelazione
Aperto: toglie alimentazione al modulo Aperto: impostazione di fabbrica

DS1043-156 3
Morsettiera SLC
Nr. Descrizione
1 Uscita positivo linea rivelazione digitale
2 Uscita negativo linea rivelazione digitale
3 Schermo
4 Schermo
5 Ingresso negativo linea rivelazione digitale
6 Ingresso positivo linea rivelazione digitale
INDIRIZZAMENTO
L'indirizzo (1-128) è impostato via software e memorizzato su una memoria non volatile.
Il modulo può essere indirizzato dalla centrale in modalità automatica o manuale. Sul modulo è presente il
ponticello JP1 che se rimosso temporaneamente lo disalimenta; questa funzionalità è da utilizzarsi con
l’indirizzamento a percorso. Per ulteriori dettagli si veda il manuale di programmazione della centrale.
COLLEGAMENTI
Linea rivelazione digitale:
Utilizzare un cavo schermato; collegare lo schermo del cavo solo alla massa della centrale (se il
collegamento è a loop collegare lo schermo di una sola estremità) ed assicurarsi della sua continuità
elettrica su tutta la linea.
La sezione dei conduttori può variare in base alla lunghezza del cavo.
Si consiglia un conduttore con sezione di 1,5 mm2.
Usare un cavo che non ecceda i seguenti limiti:
Resistenza massima = 100 Ω
Capacità massima = 2 µF
Linea rivelazione convenzionale:
Utilizzare un cavo schermato; collegare lo schermo solo al relativo morsetto presente sul modulo. Lasciare
scollegato lo schermo all’altro capo della linea rivelazione; assicurarsi sulla continuità elettrica dello
schermo fra un rivelatore ed il successivo.
Sulla linea di rivelazione convenzionale, ciascun dispositivo deve essere collegato in serie; il resistore di
fine linea deve essere posizionato nei morsetti di uscita dell’ultimo rivelatore (quello più distante) di modo
che all’asportazione di un qualsiasi dispositivo venga generata una segnalazione di guasto per apertura di
linea. Usare un cavo che non ecceda la resistenza massima di 50 Ω.
Uscita sirena:
Utilizzare un cavo bipolare di sezione adeguata in funzione all’assorbimento in corrente della sirena e della
distanza che sussiste tra la sirena stessa ed il modulo concentratore. Il resistore di fine linea deve essere
montato in prossimità della sirena. Nel caso di non utilizzo dell’uscita sirena, collegare il resistore di fine
linea ai morsetti di uscita positivo e negativo.
Alimentazione:
Utilizzare un cavo bipolare di sezione adeguata in funzione all’assorbimento del modulo/sirena e della
distanza che sussiste tra l’alimentatore ed il modulo concentratore.
Morsettiera DECT CKT
Nr. Descrizione
1 Uscita positivo linea rivelazione
convenzionale
2 Uscita negativo linea rivelazione
convenzionale
3 Schermo
Morsettiera IND CKT
Nr. Descrizione
1 Positivo uscita sirena
2 Negativo uscita sirena
Morsettiera PWR
Nr. Descrizione
1 Ingresso positivo di alimentazione
2 Ingresso negativo di alimentazione

4 DS1043-156
SCHEMA DI COLLEGAMENTO
Il modulo concentratore Sch. 1043/538 è da utilizzare esclusivamente con centrali Urmet Domus
Sch. 1043/550,1043/560 e1043/570.
TESTING (PERSONALE ADDESTRATO)
Prima di iniziare le operazioni di test, comunicare all’autorità competente che il sistema è
temporaneamente fuori servizio a causa della manutenzione in corso.
Per testare il modulo agire sul rivelatore posto sulla linea di rivelazione convenzionale, secondo quanto
prescritto dal produttore del rivelatore stesso. Verificare in centrale la condizione di allarme.
Al termine delle operazioni di test, riportare il sistema nelle normali condizioni operative e comunicare il
ripristino alle autorità competenti.

DS1043-156 5
SPECIFICHE TECNICHE Sezione linea digitale
Tensione di funzionamento 20Vcc (-15%, +10%) modulata
Assorbimento medio
(condizioni normali – linea rivelazione) 1.2 mA @ 20Vcc
Assorbimento medio
(condizioni di allarme – linea rivelazione) 3.2 mA @ 20Vcc
Sezione linea convenzionale
Tensione di uscita 18Vcc a vuoto
Corrente di cortocircuito 80mA
Corrente di allarme per singolo consenso 16mA
Corrente di allarme per doppio consenso 31mA
Resistore di fine linea 3300 Ω
Resistenza max di linea 50 Ω
Durata reset dispositivo 500mS
Sezione uscita sirena supervisionata
Tensione di uscita Uguale a tensione di
alimentazione
Corrente massima erogabile 500mA
Resistore di fine linea 3300 Ω
Sezione alimentazione
Tensione di alimentazione 24Vcc (-15%, +10%)
Corrente massima assorbita (con uscita sirena pari
a 500mA) 510mA
Corrente nominale assorbita a riposo senza
rivelatori 10mA
Caratteristiche tecniche generali
rosso fisso:
stato di allarme
rosso lampeggiante lento (2s):
stato di allarme con SLC tensione operativa <17V
verde lampeggiante lento (2s):
stato normale
LED bicolore
verde lampeggiante veloce: indirizzo duplicato
Temperatura di
funzionamento
-10 ÷55°C ± 2°C
(14 ÷131°F)
Umidità relativa 93 % ± 2%
non condensante
Temperatura di
immagazzinamento
-30 ÷70 °C
(-22 ÷158°F)
Classe ambientale interna
Dimensioni 109 x 91 x 30 mm
Peso 120 g
Materiale contenitore ABS V0
Conforme alle norme EN54-17: 2005 / AC:2007
EN54-18: 2005 / AC:2007
Modulo Concentratore Sch.1043/538
Urmet Domus. 1293-CPD-0224
Ulteriori informazioni sono disponibili presso il costruttore.
1293

6 DS1043-156
ENGLISH
GENERAL INFORMATION
Based on a microcontroller and equipped with a short-circuit isolator, the interface module 1043/538 is
used to connect conventional detectors to the Urmet Domus Sch. 1043/550, 1043/560 e1043/570 fire
detection system series. The module 1043/538 has:
- One supervised conventional detection circuit for connecting up to 32 detectors.
- One supervised siren output for alarm indicator connection directly driven by the module when in alarm
condition.
The module 1043/538 can be programmed to operate in single or in double knock mode. When
programmed in single knock and a detector enters in alarm condition, the module notifies the event to the
control panel and automatically activates the siren output; when programmed in double knock, the module
activates the siren output only when a second detector enters in alarm condition.
The siren output, when activated, can be silenced or rearmed using the control panel.
The module must be powered with a 24Vdc external power supply.
The 1043/538 is able to store automatically, into its non volatile memory, thirty measures before and thirty
measures after the alarm condition. These measures can be displayed in graphic or in text mode by the
control panel. This feature can be used to understand what has happened before and after the alarm
condition.
The bi-coloured LED (green-red) indicates the detector condition while in operating mode; in service mode,
it can be used to show the detector’s address by a special function activated from the control panel.
For further information refer to the programming manual of the Urmet Domus Control Panel Ref.
1043/550,1043/560 and 1043/570.

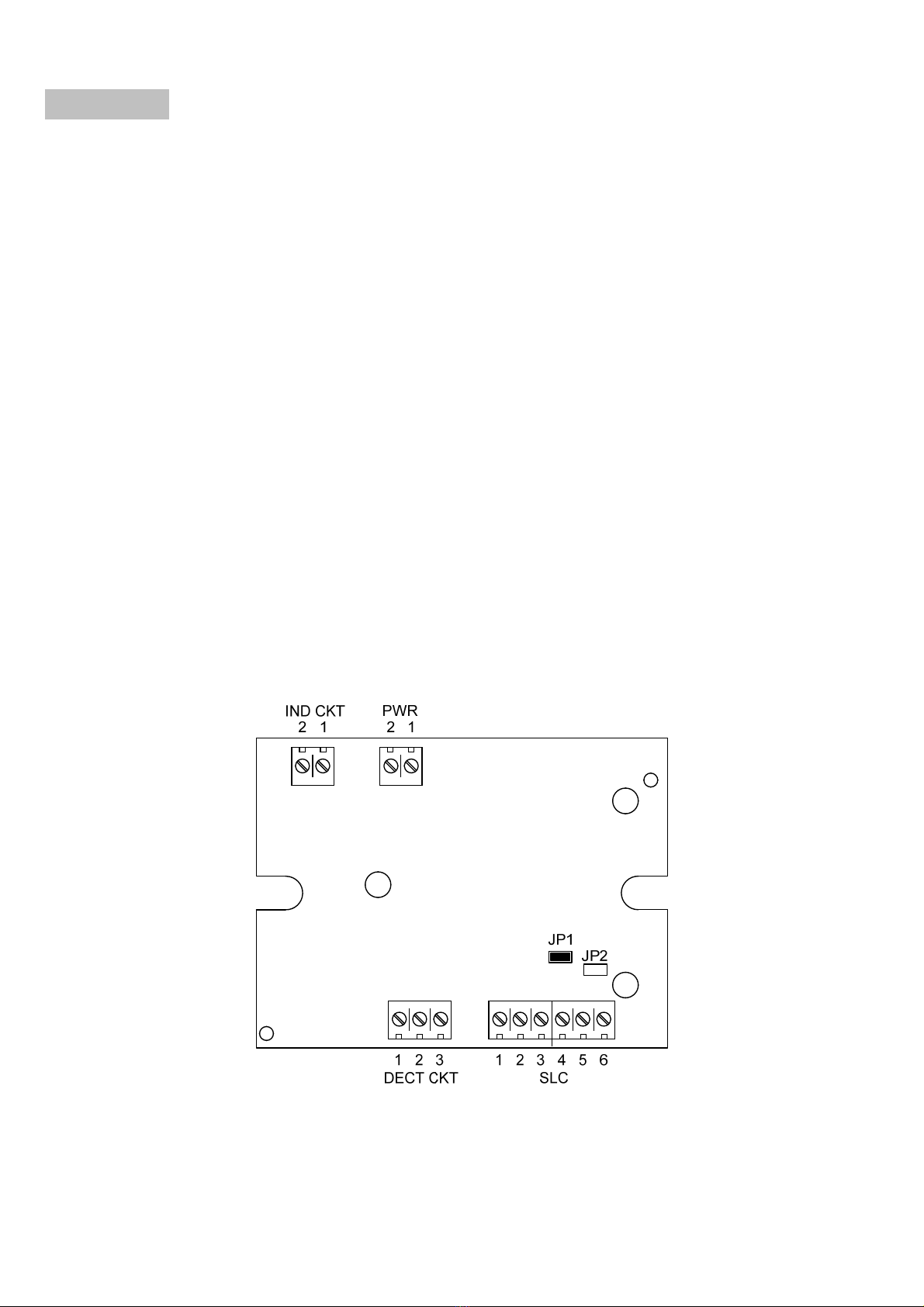

TERMINAL BOARDS
JP1
JP2
2 12 1
PWRIND CKT
DECT CKT SLC
1 2 31 2 3 4 5 6
JP1: JP2:
Closed: default settings Closed: detection circuit positive input and output shorted together.
Open: power off module Open: default settings

DS1043-156 7
Terminal boards SLC
Nr. Description
1 Positive digital detection circuit output
2 Negative digital detection circuit output
3 Shield
4 Shield
5 Negative digital detection circuit input
6 Positive digital detection circuit input
Terminal boards PWR
Nr. Description
1 Positive external power supply input
2 Negative external power supply input
Terminal boards DECT CKT
Nr. Description
1 Positive conventional detection circuit
output
2 Negative conventional detection circuit
output
3 Shield
Terminal boards IND CKT
Nr. Description
1 Positive siren output
2 Negative siren output
ADDRESSING
The address (1-128) is programmed via software and stored in non-volatile memory.
The module can be addressed, in manual or automatic mode by the control panel. When the JP1 jumper is
removed, the module is powered off. This feature is useful during the walk-addressing procedure.
For further details see the FAP control panel’s programming manual.
CONNECTIONS
Digital detection circuit:
A shielded cable must be used; connect the shield of the cable to the ground of the control panel only (if
the detection circuit is in loop mode, connect one end only of the shield). Check the electrical integrity of
the shield in the whole circuit.
The section of leads can vary according to the length of the detection circuit.
A lead section of 1,5 mm2 is advised.
Do not use a cable that exceeds these limits:
Maximum resistance = 100 Ω
Maximum capacitance = 2 µF
Conventional detection circuit:
A shielded cable must be used; connect the shield only to the terminal block present on the module. Leave
the other end of the circuit disconnected. Check the electrical integrity of the shield in the whole circuit.
Each detector placed on the conventional detection circuit must be connected in series and the end of line
resistor must be connected to the last device, so in case of detector removal, a fault indication is generated
by the control panel.
Do not use a cable that exceeds 50 Ωof resistance.
Siren output:
Use a bipolar cable with proper section according to the current required by the siren and the distance
between the module and the siren. The end of line resistor must be placed near the siren. If the siren
output is not used, the end of line resistor must be connected between the positive and negative siren
output terminal boards of the module.
Power supply:
Use a bipolar cable with proper section according to the current required by the module/siren and the
distance between the power supply and the module.

8 DS1043-156

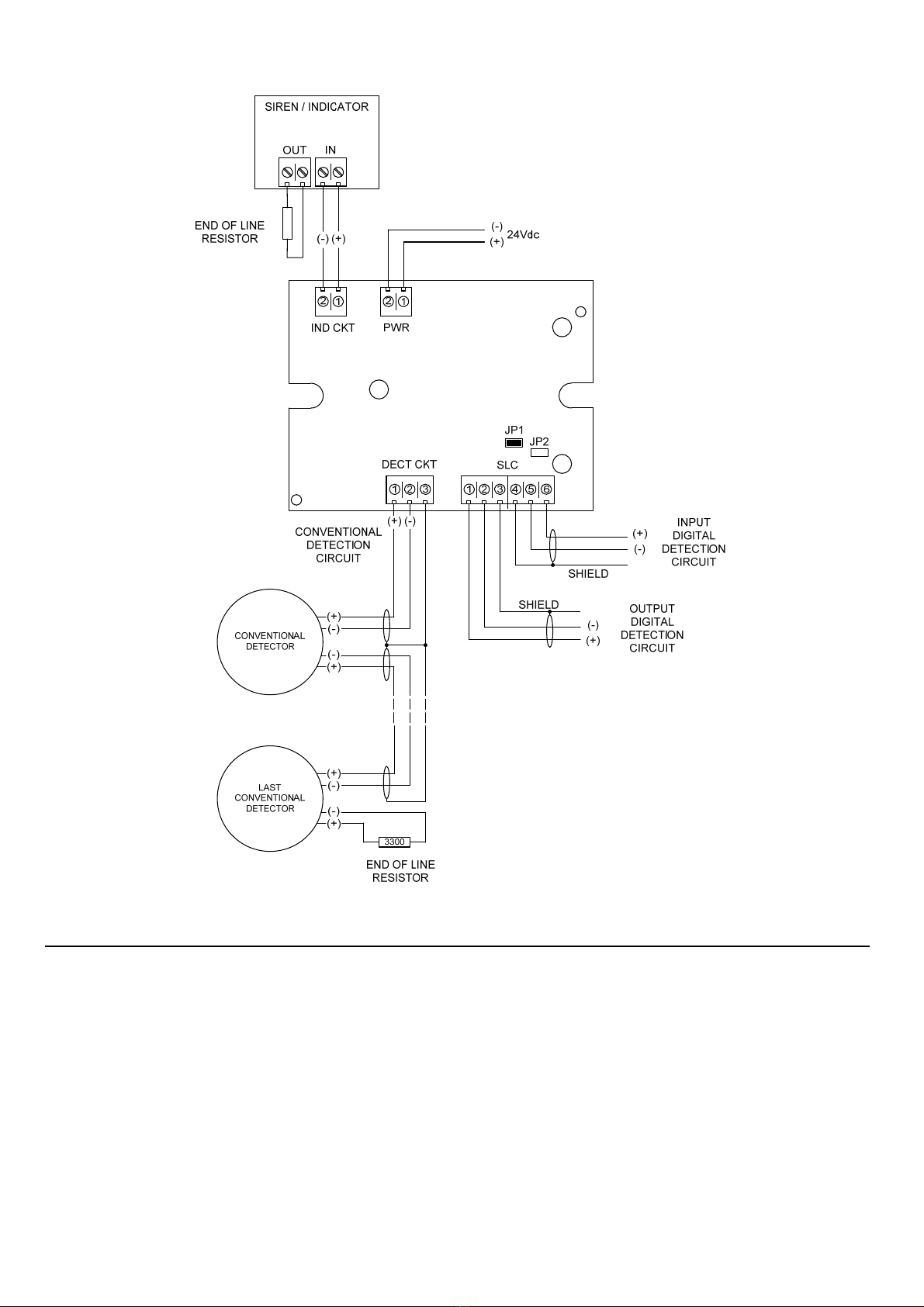

CONNECTION DIAGRAM
SHIELD
3300
The module 1043/538 is only to be used with Urmet Domus 1043/550,1043/560 e1043/570 control panels.
TESTING (TRAINED PERSONNEL)
Before testing, notify to the competent authority that the system is temporarily out of service due to
maintenance operations.
To test the module, operate on a detector connected to the conventional detection circuit, according to the
instructions of the used detector.
Check in the control panel the alarm condition.
At the end of testing operations, restore the system to normal operation and notify the status to the
competent authorities.

DS1043-156 9
TECHNICAL SPECIFICATIONS
Digital circuit section
Operating voltage (detection circuit) 20Vdc (-15%, +10%) modulated
Average power consumption
(normal condition – detection circuit) 1.2 mA @ 20Vdc
Average power consumption
(alarm condition – detection circuit) 3.2 mA @ 20Vdc
Conventional circuit section
Output voltage 18Vdc unload
Short circuit current 80mA
Single knock alarm current 16mA
Double knock alarm current 31mA
End of line resistor 3300 Ω
Max circuit resistance 50 Ω
Device reset period 500mS
Supervised siren output section
Output voltage Like to power supply
Max current 500mA
End of line resistor 3300 Ω
Power supply section
Power supply 24Vcc (-15%, +10%)
Max power consumption
(with 500mA used by the siren) 510mA
Average power consumption in normal condition
without detectors 10mA
General specifications
red steady:
alarm condition
red blinking slow (2s):
alarm condition with SLC operating voltage < 17V
green blinking slow (2s):
normal condition
Bi-Coloured LED
green blinking fast:
duplicate address
Operating temperature -10 ÷55°C ± 2°C
(14 ÷131°F)
Relative humidity 93 % ± 2%
non condensing
Storage/shipping
temperature
-30 ÷70 °C
(-22 ÷158°F)
Environmental class inside
Dimensions 109 x 91 x 30 mm
Weight 120 g
Enclosure material ABS V0
In compliance with EN54-17: 2005 / AC:2007
EN54-18: 2005 / AC:2007
Interface module for conventional detectors Ref.1043/538
Urmet Domus. 1293-CPD-0224
Further information are available to the manufacturer.
1293

10 DS1043-156

DS1043-156 11

12 DS1043-156
DS1043-156
SEDE
URMET DOMUS S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39. 011.24.00.000 (RIC.AUT.)
Fax [phone] - 323
A
rea tecnica
servizio clienti +39. 011.23.39.810
http://www.urmetdomus.com
e-mail: [e-mail]
LBT8524
FILIALI
20151 MILANO – V.Gallarate 218
Tel. [phone] - Fax [phone]
00043 CIAMPINO (ROMA) V.L.Einaudi 17/19A
Tel. [phone] - Fax [phone]
80013 CASALNUOVO (NA) V.Nazionale delle Puglie 3
Tel. [phone] - Fax [phone]
30030 VIGONOVO (VE) – V.del Lavoro 71
Tel. [phone] r.a. - Fax [phone]
66020 S.GIOVANNI TEATINO (CH) – V.Nenni 17
loc. Sambuceto Tel. [phone]
Tel. [phone] - Fax [phone]
