QUICK INSTALLATION GUIDE
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could
harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device should be returned to your
distributor or to a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If
the device was damaged in transit, don't install or use it and contact your dealer.
NOTICE:
This document is a Quick installation guide. For more details, refer to the full user manual which can be found
on the included CD-ROM.
Package content:
•1 x full frame DVR with push video function
•4 x HR IR colour cameras with Sony EFFIO DSP: CAMCOLBUL27
•4 x 20 m camera cables: DVR4 CAB
•1 x power adaptor 100-240VAC 50 60Hz to 19VDC 3.42A
•1 x high-efficiency DC-DC converter for DVR and cameras
•1 x remote control: DVRRC4
•1 x hard disk 500GB: HD500GB S
•1 x CD-ROM containing the full user manual.
2. Safety Instructions
Keep the device away from children and unauthorised users.
Risk of electroshock when opening the cover. Touching live wires can cause life-threatening
electroshocks.
Always disconnect mains power when the device is not in use or when servicing or maintenance
activities are performed. Handle the power cord by the plug only.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
Indoor use only
Keep this device away form rain, moisture, splashing and dripping liquid
s. Never put objects
filled with liquid on top.
Keep this device away from dust.
Keep this device away from extreme heat. Make sure the ventilation openings are clear at
all times. For sufficient air circulation, leave at least 1" (±2.5 cm) in front of the openings.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
•Familiarise yourself with the functions of the device before actually using it.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. Using the device in an unauthorised way will void the
warranty.

CCTVPROM15
V. 1.0 – 07 12 2012 5 ©Velleman nv
•Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the
dealer will not accept responsibility for any ensuing defects or problems.
•Do not use this product to violate privacy laws or perform other illegal activities.
4. Features
•Full D1 (or Frame) in real-time recording on all channels
•mobile surveillance via free EagleEyes software: iPhone, iPad, Android:
opush video notification (within 5 sec.): supports sending a push notification to your
iPhone iPad Android for instant event notification when an alarm entry is triggered
oalarm entry
•other smart phones: BlackBerry, Win Mobile, Symbian: remote surveillance
•mobile phone connection via GPRS, 3G data or wifi
•GUI (Graphical User Interface) display and USB mouse control
•automatic integrated Dynamic Domain Name Service (DDNS): free service
•not included:
ocomposite video & VGA monitor: MONSCA6, MONSCA7
oVGA & DVI monitor: MONSCA4, MONSCA5
ocomputer mouse
5. Overview

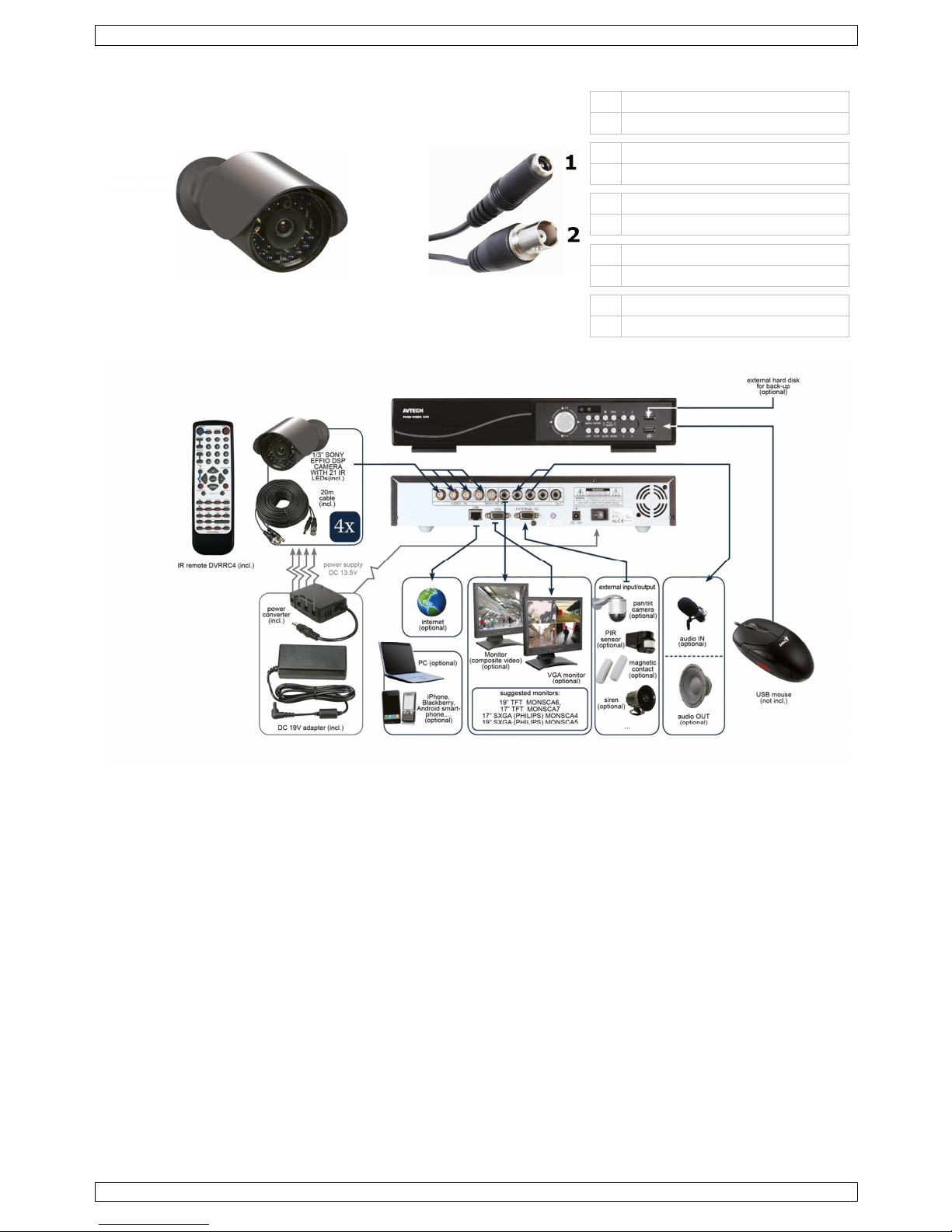

Refer to the illustrations on page 2 of this manual.
Front panel
LED
indications
HDD reading or recording activities on the hard disk
ALARM an alarm was triggered
TIMER timed recording is enabled
PLAY the DVR is in playing mode
POWER DVR power is on
Navigation
button
In settings mode:
Press ▲ ▼ ◄ ► to move the cursor accordingly.
When changing a setting, press + or – to increase or decrease the setting.
In playback mode:
Press  to pause playback.
Press  to stop playback.
Press  to fast forward.
Press  to fast rewind.
MENU Press to enter the main menu.
ENTER Press to confirm settings
LIST List the information of the recorded files.
QUICK SEARCH RECORD MOTION ALARM TIMER FULL LIST
PLAY Press to play the recorded video.
SLOW In playback mode, press to play the recorded file slowly.
ZOOM In live or playback mode, press to enlarge the image of the selected channel.
SEQ Press to show all screens sequentially in full screen mode. Press again to quit.
4CH: Press to show the 4 channel display mode.
1 ~ 4 Press a button to select the corresponding channel.
AUDIO = SLOW + ZOOM
Press SLOW and ZOOM simultaneous to select live or play-back sounds.

CCTVPROM15
V. 1.0 – 07 12 2012 6 ©Velleman nv
P.T.Z. = SEQ +
Press SLOW and simultaneous to enter or exit PTZ control mode.
USB port
(2x)
Connect a USB flash drive for video backup to one USB port; connect a USB mouse to the
other.
Note: do not connect two USB flash drives or USB mice at the same time.
rear panel
LAN port Connect the DVR to a local network by plugging a network cable into this port.
VGA connector for video monitor (not included)
AUDIO IN 4 audio input channels to connect four external audio sources e.g. from cameras with
audio.
AUDIO OUT 1 audio output to connect to an audio device, e.g. a speaker (mono).
VIDEO IN 4 video input channels to connect 4 external video sources e.g. cameras.
MONITOR 1 video output channel to connect the DVR to the main monitor.
EXTERNAL I O use a 9 pin DSUB connector to connect external signals e.g. alarm, PTZ…
power switch
19V DC Power supply input
6. Hardware setup
Refer to the illustrations on page 2 of this manual.
Connecting a video monitor
Obtain a suitable monitor (not included) and connect it to the BNC or VGA video output port on the back of
the DVR.
Connecting the power supply
1. Plug the DC output connector of the included power adaptor into the 19VDC power input at the back of
the DVR.
WARNING: only use the included adaptor.
2. Plug the included power cable into the adaptor input connector and plug the other end into the mains.
Do not switch the DVR on yet.
Connecting a camera
1. You can connect up to four suitable cameras (included). Each camera needs its own power supply.
2. Connect the video output of the camera to either video input at the back of the DVR. The number next to
the input connectors represents the channel number. Connector type is BNC (cables included)
Connecting audio
1. The DVR supports four audio inputs. Connect the audio output of an audio source to an audio input of the
DVR. Make sure to connect the audio channel to the corresponding video channel. Connector type is BNC.
2. There is also an audio output connector. Connect an audio device e.g. a speaker to this connector when
desired. Connector type is BNC.
Connecting Local Area Network (LAN)
Connect the DVR to a local network by plugging a network cable into the LAN port at the back of the DVR.
Connector type is 8P8C (RJ45). To setup the network connection, press the Menu button and select . Refer
to the full manual on the included cd for details.

CCTVPROM15
V. 1.0 – 07 12 2012 7 ©Velleman nv
7. Preliminary settings
•Make sure the connected cameras are powered on.
•Set the power switch of the DVR at the back of the device to ON.
It takes about 15 to 30 seconds to start up.
Menu overview
Press the MENU button and enter the password to go into the menu list.
Note: default admin password is “0000” (4 times zero).
QUICK START GENERAL - TIME SETUP
DATE SETUP DATE INFO - DAYLIGHT
SYSTEM ACCOUNT TOOLS - SYSTEM INFO – BACKUP DATA – BACKUP LOG
EVENT
INFORMATION
QUICK SEARCH - EVENT SEARCH - HDD INFO - EVENT LOG – BACKUP LIST
ADVANCED
CONFIG
CAMERA – DETECTION – ALERT – NETWORK – DISPLAY – RECORD –
DEVICES NOTIFY
SCHEDULE
SETTING
RECORD – DETECTION – ALARM
Refer to the full user manual on the included CD-ROM for more details.
Setting date and time
Before using the DVR the time and date should be set to get a valid time stamp.
1. Press the MENU button and enter the admin password to go into the menu list.
2. Select the QUICK START menu item.
3. Use the navigation button to move to the TIME SETUP menu item. Select it to set date and time.
Note: once recording started, do not change date or time as this will make it very difficult to find back the
recorded files.
Note: when using the DVR for the first time and the correct time is set, leave it on for at least 48 hours.
Password setting
1. Press the MENU button and enter the password to go into the menu list.
2. Select the SYSTEM menu item.
3. Go to TOOLS. Select ADMIN PASSWORD (or OPERATOR PASSWORD) and press the ENTER button to set the
password.
Note: an operator can not access the main menu, only the quick menu bar (see below).
4. Press the cursor up ( ) or down ( ) button to select the value of the first number and press enter to
save and go to the next character, or use the mouse to select the desired value. Repeat this for all four
password numbers.
Note: default admin password is 0000 (4 times zero).

CCTVPROM15
V. 1.0 – 07 12 2012 8 ©Velleman nv
Record settings
1. Press the MENU button and enter the password to go into the menu list.
2. Select the QUICK START menu item.
3. Select the GENERAL menu item using the navigation button.
4. Set the image size, image quality and images per second for recording.
5. Refer to the full user manual on the included CD-ROM for more details.
Audio playback
Press the SLOW and ZOOM button simultaneously to select the desired audio channel or use the quick menu
bar (see below). The current audio channel is indicated in the status bar.
Switch users
1. The DVR can be accessed as administrator ( ) or operator ( ), icons are indicated in the status bar.
2. To switch between users, click on the user icon ( or ) to lock the current session ( ).
3. Press on the key lock icon ( ) than enter the password of the desired profile.
8. Push video configuration
If you have iPhone, iPad or Android mobile device, you can use the DVR's push video function: the DVR will
send a notification to your device when an alarm event occurs.
To do so, you need to install an app called EagleEyes on your mobile device (see Installing the EagleEyes app
below).
Note: Only certain alarm-in pins support the push video function.
8.1 PIN Connection
An I O board is supplied with this DVR to help you quickly know which pin supports push video (see table
below).
PIN Corresponding video channel
4CH Model PIN1 CH1
Connect the alarm sensor (for example as magnetic contacts), to the I O pin supporting push video. You can
use any type of sensor provided it has a dry contact.

CCTVPROM15
V. 1.0 – 07 12 2012 9 ©Velleman nv
8.2 Installing the EagleEyes app
Prerequisites
Before installing EagleEyes to your mobile phone for remote surveillance, make sure you have checked the
following:
•You have subscribed to and you can access mobile internet services for your mobile phone.
•Note: You might be charged for internet access via wireless or 3G networks. For the internet access rate
details, please check with your local network operator or service provider.
•You have noted down the IP address, port number, user name and password used to access your network
camera from the internet.
Where to download
1. Connect to www.eagleeyescctv.com from your mobile device, and sign in.
Please do not try to download EagleEyes from your computer.
oFor Android, select the download link from the website to start downloading.
oFor iPhone and iPad, two versions of EagleEyes are available: EagleEyesHD Plus (at a fee), and
EagleEyesHD Lite (free).
2. Select the version you want, and you will be directed to the App Store to download the application.
3. When the download is completed, EagleEyes will install automatically to the default location or any location
you choose.
Note: For more details about configuring and operating EagleEyes, please visit our official website
www.avtech.com.tw.
8.3 Configuration
Before configuring push video, make sure:
1. The DVR system is set up as described in point 3 Connection and Setup in the full manual on the included
CD-ROM.
2. The DVR is connected to the internet.
3. The EagleEyes app is installed on your mobile device (see Installing the EagleEyes app above).
Steps
1. On the DVR, right click to display the main menu.
Go to Advanced Config. > Notify.
Set Guard to On and configure your alarm sensor type (N.C. or N.O.).
2. Open EagleEyes, and add this DVR to the EagleEyes address book.
For more details about EagleEyes operation, please visit www.eagleeyescctv.com.
3. In the EagleEyes app, enable push video as described below.
4. Trigger the alarm sensor to see if you successfully receive push video.

CCTVPROM15
V. 1.0 – 07 12 2012 10 ©Velleman nv
9. Operation
Display
The following image shows the screen layout.
A
system date and time
general system status
C
available HDD capacity
D
channel status
live audio channel 1 .. 4 enabled playback audio channel 1 .. 4 enabled (yellow)
audio channel disabled timer recording
digital zoom on (yellow) off USB mouse connected
LAN connected Internet connected
no network connection Hard disk overwrite (default)
USB flash drive connected PTZ mode
key lock on motion mode
sequence mode
alarm
recording mode alarm mode
administrator logged on operator logged on
Note that actual screen icons might differ slightly from the ones shown above.

CCTVPROM15
V. 1.0 – 07 12 2012 11 ©Velleman nv
Quick menu bar
Note: only available when USB mouse is connected.
Move the pointer towards the left of the monitor to open the quick menu bar:
Open channel switch panel.
Show playback control panel.
Zoom-in mode (select desired channel first before entering zoom-mode).
Select audio channel (live mode only live channels can be selected).
Enter PTZ mode and show PTZ control panel
Click to show the power off panel to either halt or reboot the system.
Recording
•Check whether the camera or cameras are properly connected.
•When the auto-recording and pre-alarm functions are enabled, the device will start recording images.
•Default the recording icon ( ) is shown.
•In case the motion or alarm detection is activated and a motion or alarm is detected, the motion ( ) resp.
alarm ( ) icon is shown.
•When timed recording is enabled, the timed recording icon ( ) is shown and the timed recording LED
is on.
•Default, the device is in HDD overwrite mode and the icon ( ) is shown.
Play-back
Make sure the control panel is not locked and press the PLAY button on the control panel or use the quick menu
bar to open the playback control panel:
A progress bar D information
playback control E close
C event search F
set repeat function A
→
B open backup menu
Note: play-back needs at least 8192 recorded images to work properly (e.g. with images per second set to 30,
the recording must be at least 273 seconds long).
•The fast forward ( ) and fast rewind ( ) buttons will increase resp. decrease the play-back speed.
Repeatedly pressing the button will increase decrease speed to 4x, 8x 16x or 32x (max.).
•Press the pause button ( ) to temporary suspend video play-back.
•Press the stop button ( ) to return to live monitoring.
•Press the SLOW button once to set play-back speed to 1 4
th
and twice for 1 8
th
.

CCTVPROM15
V. 1.0 – 07 12 2012 12 ©Velleman nv
Search
•To search an event, press the LIST button on the front panel.
The system displays an overview of recorded file types.
•You can search the recordings by file type. Available types are ALARM, MANUAL, MOTION, SYSTEM and
FULL LIST.
•Select a list and recording from this list.
•Press ENTER to start play-back.
Note: the recorded files can also be searched via the included Video Viewer software.
10. Technical specifications
DVR
video format PAL
video compression H.264
video input 4 channels, composite video signal 1 Vpp 75 ohms BNC
video output composite video signal 1 Vpp 75 ohms BNC + VGA
video loop out -
maximum recording rate (PAL) frame D1: 704 x 576 pixels with 100 IPS (PAL)
image quality setting super best - best - high - normal
hard disk storage built-in SATA type, supports 1 x HDD, supports HDD capacity over 2 TB
(HDD not incl.)
HDD quick cleaning quick cleanup the "index system" of the recorded files. 1 TB under 2
seconds
recording mode manual timer motion network alarm controlled
refresh rate 100 IPS for PAL
multiplex operation live display, record, playback, backup and network
audio I O 4 x audio in, 1 x audio out (mono)
motion detection area 16 x 12 grids per channel
motion detection sensitivity high - normal - low
pre-alarm recording 8 MB
backup device USB 2.0 flash drive (for backup and firmware updates)
Ethernet 10 100 Base-T, supports remote control and LiveView via Ethernet
network connection supports TCP IP, PPPoE, DHCP and DDNS function
mobile surveillance Smartphones: EagleEyes software:
- push video: on iPad, iPod Touch, iPhone and Android phone
- remote login via all smartphone platforms (Apple, Android, Blackberry,
Nokia Symbian and Window Mobile)
Computer:
- video viewer software on Windows and Mac:
- web browser: Internet Explorer, Firefox, Google Chrome and Safari via
Java, QuickTime or VLC plug-in
IR remote control remote control DVR and PTZ (DVRRC4 incl.)
PTZ control yes (via RS-485)
alarm I O 4 in 1 out
digital zoom 2 x (live & playback)
key lock yes
video loss detection yes
camera title up to 6 characters
video adjustments hue colour contrast brightness
date display format YY MM DD, DD MM YY, MM DD YY, and off
power source 19 Vdc
power consumption < 40 W
daylight saving yes
operating temperature 10 °C ~ 40 °C (50 °F ~ 104 °F)

CCTVPROM15
V. 1.0 – 07 12 2012 13 ©Velleman nv
system recovery system auto recovery after power reconnected
dimensions 345 x 223 x 59 mm
CAMERAS
IP rating IP67
pick-up element 1 3" HR colour CCD image sensor with SONY Effio DSP
number of pixels 753 (H) x 582 (V) - PAL -
resolution 600 TV lines
min. illumination 0.1 lux
IR LEDs 21
max. IR projection distance 15 m
S N ratio > 48 dB (AGC off)
electronic shutter 1 50 to 1 100 000 sec
lens f 3.6 mm F 2.0
lens angle 92.6°
Colour Rolling Suppress yes
AGC yes
white balance automatic
video output 1.0 Vpp composite, 75 ohms
audio no
power supply 12 Vdc
current consumption 70 mA (IR off), 270 mA (IR on)
operating temperature 0 °C ~ 45 °C
dimensions 140 x 56 x 80 mm
weight 285 g
Use this device with original accessories only. Velleman nv cannot be held responsible in the event
of damage or injury resulted from (incorrect) use of this device.
For more info concerning this product, please visit our website www.velleman.eu.
The information in this manual is subject to change without prior notice.

CCTVPROM15
V. 1.0 – 07 12 2012 14 ©Velleman nv
EKNOPTE INSTALLATIEHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
elangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffend de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
OPMERKING:
Dit document is een beknopte installatiehandleiding. Raadpleeg de volledige handleiding op de cd-rom voor
meer informatie (enkel beschikbaar in het Engels, Frans, Duits en Spaans).
Inhoud:
•1 x full frame digitale videorecorder met push video
•4 x hoge resolutie kleurencamera's met Sony EFFIO DSP en IR-leds: CAMCOLBUL27
•4 x camerakabels van 20 m
•1 x 19 V voedingsadapter
•1 x high-efficiency DC-DC converter voor de DVR en de camera's
•1 x afstandsbediening: DVRRC4
•1 x harde schijf: HD500GB S.
•1 x CD-ROM met de volledige handleiding.
2. Veiligheidsinstructies
Houd buiten het bereik van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan
om dodelijke elektroshocks te vermijden.
Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u
het niet gebruikt.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Enkel voor gebruik binnenshuis.
Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats geen
object gevuld met vloeistof op het toestel.
Bescherm tegen stof.
Bescherm tegen extreme hitte. Zorg dat de verluchtingsopeningen niet verstopt geraken.
Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object.
Bescherm tegen schokken en vermijd brute kracht tijdens de bediening.
•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.
•Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie.

CCTVPROM15
V. 1.0 – 07 12 2012 15 ©Velleman nv
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw
dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.
•Leef bij gebruik van dit toestel de wetgeving betreffende de privacy na.
4. Eigenschappen
•volledige D1 (of frame) bij real-time opnames op alle kanalen
•mobiele videobewaking dankzij de gratis EagleEyes-software: iPhone, iPad, Android
opush-bericht (binnen de 5 s.): informeert u via iPhone iPad Android van zodra een alarm afgaat
oalarmingang
•andere smartphones: BlackBerry, Win Mobile, Symbian: videobewaking op afstand
•aansluiting met de gsm via GPRS, 3G of Wi-Fi
•bediening via GUI (Graphical User Interface) en USB-muis
•automatische geïntegreerde dynamische domeinnaamservice (DDNS): gratis dienst
•optioneel (niet meegelev.):
ocomposiet video en VGA-monitor: MONSCA6, MONSCA7
oVGA- en DVI-monitor: MONSCA4, MONSCA5
omuis niet meegeleverd
5. Omschrijving
Raadpleeg de figuren op pagina 2 van deze handleiding.
Frontpaneel
Leds
HDD De harde schijf leest of neemt data op.
ALARM Het alarm werd ingeschakeld.
TIMER De geprogrammeerde opnamefunctie is ingeschakeld.
PLAY De DVR speelt de opname af.
POWER De DVR is ingeschakeld.
NAVIGATIE
In instellingenmodus:
Druk op ▲ ▼ ◄ ► om de cursor te verplaatsen.
Bij het wijzigen van een instelling, druk op + of – om de instellingswaarde te
verhogen verlagen.
In afspeelmodus:
Druk op  om het afspelen te onderbreken.
Druk op  om het afspelen te stoppen.
Druk op  om snel vooruit te spoelen
Druk op  om snel terug te spoelen.
MENU Druk op MENU om het menu weer te geven.
ENTER Druk op ENTER om te bevestigen.
LIST Lijst van de opnamebestanden.
QUICK SEARCH RECORD MOTION ALARM TIMER FULL LIST
PLAY Druk op PLAY om de opname af te spelen.
SLOW Druk op SLOW om het afgespeelde bestand traag af te spelen.
ZOOM Druk op ZOOM om het beeld in het geselecteerde kanaal te vergroten.
SEQ Druk op SEQ om alle kanalen achtereenvolgens op het volledige scherm weer te geven. Druk
opnieuw om de functie te verlaten.
Druk op om de 4-kanaals display weer te geven.
1 ~ 4 Druk op een cijfertoets om het desbetreffende kanaal te selecteren.
AUDIO = SLOW + ZOOM
Druk gelijktijdig op SLOW en ZOOM om de geluidsopties te selecteren.

CCTVPROM15
V. 1.0 – 07 12 2012 16 ©Velleman nv
P.T.Z. = SLOW +
Druk gelijktijdig op SLOW en om de PTZ-functie in of uit te schakelen.
USB-poort
(2x)
Sluit een USB flashdrive aan op een USB-poort voor back-upopnames. Sluit een USB-muis aan
op de andere USB-poort.
Opmerking: Sluit geen twee flashdrives of muizen aan op de USB-poorten.
Achterpaneel
LAN-poort Aansluiting voor een LAN-netwerk.
VGA Aansluiting voor videomonitor (niet meegeleverd)
AUDIO IN 4 audio-ingangen voor 4 externe audiobronnen, bv. camera met audio.
AUDIO OUT 1 audio-uitgang naar een audiotoestel, bv. luidspreker (mono).
VIDEO IN 4 video-ingangen voor 4 externe videobronnen, bv. camera’s.
MONITOR 1 video-uitgang naar de hoofdmonitor.
EXTERNAL I O
Sluit een extern signaal aan, zoals een alarm of PTZ-camera, via een 9-pin DSUB-stekker.
Voedingsschakelaar.
DC 19V Voedingsingang.
6. Installatie van de hardware
Raadpleeg de figuren op pagina 2 van deze handleiding.
Aansluiting van een videomonitor
Sluit een compatibele monitor (niet meegeleverd) aan de BNC of VGA video-uitgang achteraan uw DVR.
Aansluiting van de voedingsadapter
1. Steek de DC-stekker van de adapter in de 19 VDC-ingang achteraan de DVR.
WAARSCHUWING: Gebruik enkel de meegeleverde voedingsadapter.
2. Koppel de voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet. Schakel de DVR
nog niet in.
Aansluiting van een camera
1. Deze DVR is geschikt voor gebruik met 4 compatibele camera’s (niet meegeleverd). Elke aangesloten
camera heeft een eigen voeding nodig.
2. Sluit de video-uitgang van de camera aan de BNC video-ingang achteraan de DVR. Het nummer naast de
aansluiting duidt op het kanaalnummer.
Audioaansluiting
1. De DVR heeft vier audio-ingangen. Sluit de audio-uitgang van de audiobron aan de audio-ingang van de
DVR. Zorg ervoor dat u het audiokanaal aansluit op het correcte videokanaal. Gebruik hiervoor een stekker
van het type BNC.
2. De DVR heeft ook een BNC audio-uitgang naar een extern audiotoestel, bv. een luidspreker.
Aansluiting op een LAN-netwerk
Voor een aansluiting op een LAN-netwerk, sluit de DVR via een netwerkkabel aan op een LAN-poort achteraan
de DVR. Gebruik hiervoor een stekker van het type 8P8C (RJ45). Om de netwerkaansluiting in te stellen, druk
op de menuknop en selecteer . Voor meer details, raadpleeg de volledige handleiding op de meegeleverde
CR-ROM
7. asisinstellingen
•Zorg ervoor dat de aangesloten camera's zijn ingeschakeld.
•Om de DVR in te schakelen, zet de voedingsschakelaar achteraan het toestel op ON.
Het duurt 15 tot 30 seconden om op te starten.

CCTVPROM15
V. 1.0 – 07 12 2012 17 ©Velleman nv
Menuoverzicht
Druk op MENU en geef het wachtwoord in om het menu weer te geven.
Opmerking: Het standaard admin wachtwoord is 0000 (4x nul).
QUICK START GENERAL - TIME SETUP
DATE SETUP DATE INFO - DAYLIGHT
SYSTEM TOOLS - SYSTEM INFO - BACKUP DATA – BACKUP LOG
EVENT
INFORMATION
QUICK SEARCH - EVENT SEARCH - HDD INFO - EVENT LOG – BACKUP LIST
ADVANCED
CONFIG
CAMERA – DETECTION – ALERT – NETWORK – DISPLAY – RECORD –
DEVICES NOTIFY
SCHEDULE
SETTING
RECORD – DETECTION - ALARM
Raadpleeg de uitgebreide handleiding op de meegeleverde CD-ROM voor meer details.
Instellen van het uur en de datum
Stel voor het eerste gebruik de datum en het uur in.
1. Druk op MENU en geef het administratorwachtwoord in om het menu weer te geven.
2. Selecteer QUICK START.
3. Verplaats met de navigatietoetsen de cursor naar het submenu TIME SETUP.
Opmerking: Het is aan te raden de ingestelde datum en het uur niet meer te wijzigen eens een opname is
gestart.
Opmerking: Laat een pas ingestelde DVR gedurende 48 uur ingeschakeld.
Instellen van een wachtwoord
1. Druk op MENU en geef het wachtwoord in om het menu weer te geven.
2. Selecteer het submenu SYSTEM.
3. Ga naar TOOLS. Selecteer ADMIN PASSWORD (of OPERATOR PASSWORD) en druk op ENTER.
Opmerking: Een gewone gebruiker heeft geen toegang tot het hoofdmenu, enkel tot de menubalk (zie
hieronder).
4. Stel het nieuwe wachtwoord in met de toetsen of , en bevestig met ENTER. U kunt de gewenste
digit ook met de muis selecteren. Herhaal voor de resterende digits.
Opmerking: Het standaard admin wachtwoord is 0000 (4x nul).
Instellen van de opnamefunctie
1. Druk op MENU en geef het wachtwoord in om het menu weer te geven.
2. Selecteer het submenu QUICK START.
3. Selecteer het submenu GENERAL met de navigatietoetsen.
4. Stel beeldgrootte, beeldkwaliteit en aantal beelden per seconde in.

CCTVPROM15
V. 1.0 – 07 12 2012 18 ©Velleman nv
5. Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details.
Afspelen van audio
Druk gelijktijdig op SLOW en ZOOM om het audiokanaal te selecteren of gebruik de menubalk (zie hieronder).
Het geselecteerde audiokanaal staat in de statusbalk weergegeven.
Selecteren van de gebruiker
1. De DVR kan door een administrator ( ) of een gebruiker ( ) bediend worden. Het symbool staat in de
statusbalk weergegeven.
2. Klik op het gewenste symbool ( of ) om als administrator of gebruiker in te loggen ( ).
3. Druk op en geef het wachtwoord van het gewenste profiel in.
8. Configuratie Pushbericht
Met een iPhone, iPad of Android-toestel, kunt u de functie pushbericht van de DVR gebruiken: de DVR stuurt
een bericht naar uw toestel van zodra een alarm afgaat.
Hiervoor dient u de EagleEyes-applicatie installeren op uw mobiele toestel (zie De EagleEyes-applicatie
installeren hierna).
Opmerking: Enkel bepaalde alarm-in pinnen ondersteunen pushberichten.
8.1 PIN-aansluiting
Een I O-kaart wordt met deze DVR meegeleverd om snel te bepalen welke aansluiting pushberichten
ondersteunt (zie tabel hieronder).
PIN Overeenkomstig videokanaal
4CH-model PIN1 CH1
Sluit de alarmsensor (bv. zoals magnetische contacten) aan op de I O-aansluiting die pushberichten
ondersteunt. U kunt eender welk type sensor gebruiken maar deze moet voorzien zijn van een droog contact.
8.2 De EagleEyes-applicatie installeren
Vereisten
Voordat u EagleEyes voor bewaking op afstand installeert op uw mobiele telefoon, zorg ervoor dat u het
volgende hebt gecontroleerd:
•Mobiele internetdiensten zijn ingeschreven en beschikbaar om te gebruiken voor uw mobiele telefoon.
•Opmerking: De kosten voor internettoegang via draadloze of 3G-netwerken kunnen mogelijk in rekening
worden gebracht. Voor details over de toegangstarieven tot het internet, neem contact op met uw lokale
netwerk- of serviceprovider.
•U hebt het IP-adres, poortnummer, gebruikersnaam en wachtwoord genoteerd om uw DVR- of
netwerkcamera via het internet te benaderen.

CCTVPROM15
V. 1.0 – 07 12 2012 19 ©Velleman nv
Waar te downloaden
1. Maak verbinding met www.eagleeyescctv.com vanaf uw mobiele telefoon en log in.
Probeert niet om EagleEyes vanaf uw computer te downloaden.
oVoor Android, selecteer de download-link van de website om het downloaden te starten.
oVoor iPhone and iPad, zijn twee versies van EagleEyes beschikbaar: EagleEyesHD Plus (tegen
betaling), en EagleEyesHD Lite (gratis).
2. Selecteer de gewenste versie, en u wordt naar de "App Store" doorgestuurd om de applicatie te
downloaden.
3. Wanneer het downloaden voltooid is, zal EagleEyes automatisch worden geïnstalleerd op de locatie waar
alle toepassingen standaard in uw telefoon zijn opgeslagen, of waar u opgeeft.
Opmerking: Voor meer details over de configuratie en het gebruik van dit programma, raadpleeg onze officiële
website www.avtech.com.tw.
8.3 Configuratie
Voordat u pushberichten configureert, zorg ervoor dat:
1. Het DVR-systeem is ingesteld zoals beschreven in punt 3 Aansluiting en instelling van de volledige
handleiding op de meegeleverde CD-ROM.
2. De DVR is aangesloten op het internet.
3. De EagleEyes-applicatie is geïnstalleerd op uw mobiele toestel (zie De EagleEyes-applicatie installeren
hierboven).
Stappen
1. Op de DVR, klik met de rechtermuisknop om het hoofdmenu weer te geven.
Ga naar Advanced Config. > Notify.
Zet Guard op On en configureer uw alarmsensor (N.C. of N.O.).
2. Open EagleEyes, en voeg deze DVR toe aan het EagleEyes-adresboek.
Voor meer details over het gebruik van EagleEyes, raadpleeg de website www.eagleeyescctv.com.
3. In de EagleEyes-applicatie, activeer pushberichten zoals beschreven hieronder.
4. Trigger de alarmsensor om na te gaan of u pushberichten ontvangt.

CCTVPROM15
V. 1.0 – 07 12 2012 20 ©Velleman nv
9. Gebruik
Display
De figuur hieronder geeft de displaylay-out weer.
A
datum en uur
algemene status
C
beschikbare ruimte
D
kanaalstatus
afspelen live audiokanaal 1~4 afspelen audiokanaal 1~4 (geel)
audiokanaal uitgeschakeld geprogrammeerde opname
digitale zoom in-
(geel) uitgeschakeld USB-muis aangesloten
LAN-aansluiting internetaansluiting
geen netwerkaansluiting overschrijven harde schijf (standaard)
USB flashdrive aangesloten PTZ-functie
vergrendeling beweging waargenomen
sequentiefunctie
alarm
opname
alarm-modus
ingelogd als administrator ingelogd als gebruiker
De iconen kunnen verschillen met de iconen op uw scherm.
