Vision Fitness S70 User manual

S70/S700E COMMERCIAL SUSPENSION ELLIPTICAL TRAINER

2
3
8
13
18
23
28
33
38
43
48
53
ENGLISH
FRANÇAIS
ESPAÑOL
PORTUGUÊS
DEUTSCH
NEDERLANDS
ITALIANO
POLSKI

󳑨󵃻󰑔󱮮
󻗺󻙚󻗷󻘔󻘲󻙅

3
ENGLISH
ENGLISH
If you have questions or if there are any missing parts, contact CustomerTech Support.
Visit world.visionfitness.com for contact information.
FRANÇAIS
Si vous avez des questions ou si des pièces sont manquantes,
contactez l’assistance technique à la clientèle.
Consultez world.visionfitness.com pour obtenir des informations de contact.
ESPAÑOL
Si tiene alguna pregunta o si faltan piezas, póngase en contacto con el servicio
deasistencia técnica.
Para obtener la información de contacto, visite world.visionfitness.com.
PORTUGUÊS
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato
comoSuporteTécnico ao Cliente.
Acesse world.visionfitness.com para obter informação de contato.
DEUTSCH
Bei Fragen oder fehlendenTeilen wenden Sie sich an unseren technischen Kundendienst
Besuchen Sie world.visionfitness.com, um Kontaktinformationen zu erhalten.
NEDERLANDS
Als u vragen hebt of onderdelen mist, kunt u contact opnemen met deTechnische
Klantenservice. Ga naar world.visionfitness.com voor contactgegevens.
ITALIANO
In caso di domande o parti mancanti, contattare l’AssistenzaTecnica Clienti.
Visitare world.visionfitness.com per le informazioni di contatto.
POLSKI
W razie pytań lub brakujących części należy skontaktować się z działem obsługi
technicznejdla klientów.
Dane kontaktowe znajdują się na stronie world.visionfitness.com.



world.visionfitness
繁繁繁繁
󰾩󱷃󱴰󰔢󰕼󲮸󰭶󱠽󱴰󳕡󱈸󴴝󰔝󻙮󴃲󳚖󳎈󱇉󱡝󱢧󳹺󱭖󱨛󴜏󴮧󰃟
󴃲󲘶󳿤world.visionfitness.com󰧽󱖾󳚖󳎈󴋮󴀱󰃟
󰐊󰑏󰐇󰎘󰎰󰎦
󻙢󻙊󻘲󻙆󻙅󻙘󻙎󻘺󻙅󻙈󻘱󻘐󻙅󻙈󻘚󻘾󻗷󻙄󻘢󻗽󻙔󻘾󻘺󻙉󻘖󻘅󻙔󻘅󻗺󻙅󻗴󻘉󻙘󻘹󻗺󻙆󻗲󻘙󻙀󻙙󻘐󻙅󻗼󻙍󻗴󻙁
󻗴󻘢󻗽󻙡󻗴󻙉󻙔󻙆󻘲󻙉󻙖󻙆󻘱󻘔󻘲󻗾󻙆󻙅 world.visionfitness.com 󻘰󻘽󻙔󻙊󻙅󻗴󻙙󻘖󻗷󻙄󻘦󻘺󻗽
ASSEMBLY
Frame Serial Number: _______________________________________________
Console Serial Number: _____________________________________________
Refer to this number when calling for service.
UNPACKING
Unpack the equipment where you will be using it. Place the carton
on a level flat surface. It is recommended that you place a protective
covering on your floor. Never open box when it is on its side.
IMPORTANT NOTES
• During each assembly step, ensure that ALL nuts and
bolts are in place and partially threaded.
• There are several areas during the assembly process that special attention
must be paid. It is very important to follow the assembly instructions correctly
and to make sure all parts are firmly tightened at final assembly.
• Several parts have been pre-lubricated to aid in assembly and usage. Please do not wipe
this off. If you have difficulty, a light application of lithium grease is recommended.
• Please follow assembly steps in the correct order. Before proceeding though, find the
two serial numbers located on the front stabilizer of the frame, and on the back side of
the console, and enter here:
NEED HELP?

4
ENGLISH
4
3
B
A
C
D
2
1
1

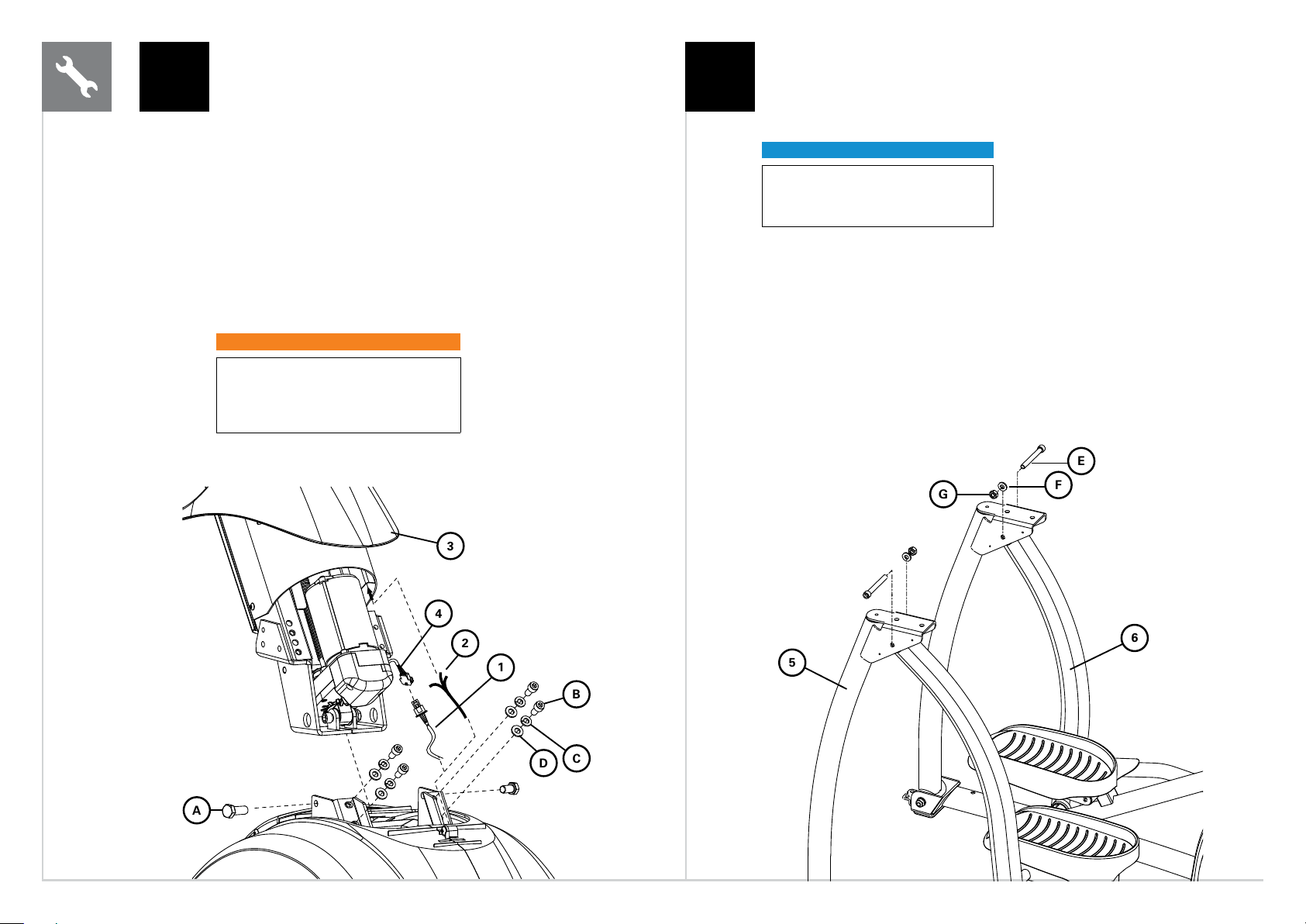

NOTE: A second person will be helpful to complete this step.
• Slide the CONSOLE MAST BOOT (3) onto the console mast.
• Locate the DATA CABLE (2) and ELEVATION MOTOR CONNECTOR (1) in the main
frame recess. Make sure they are pulled out of the opening and can be easily plugged
in when the mast is inserted.
• Set the console mast into the console mast frame bracket. Secure the front of the
mast to the frame bracket with 4 SOCKET HEAD BOLTS (B), 4 LOCKWASHERS (C),
and 4 FLAT WASHERS (D).Tighten with the 6MM T-SHAPED WRENCH. Secure the
sides of the console mast to the console mast bracket with 1 HEX BOLT (A) to each
side.Tighten with a 13MM WRENCH.
• Plug in the ELEVATION MOTOR CABLE (4) to the cable socket sitting in the frame
bracket.
• Wrap the wire tie that comes out of the bottom of the console mast around the DATA
CABLE (2) that exits the top of the frame. Feed the wire tie and DATA CABLE (2) up
through the channel in the side of the mast while pulling the wire tie straight up
through the top of the mast.
• Slide the boot down over the frame and snap in place.
2
5
6
E
F
G
• Lift the left INCLINE ARM (5) and insert the bearing end of the SUSPENSION ARM (6)
into the bracket of the incline arm. From the outside, insert a HEX BOLT (E) through
the bracket and SUSPENSION ARM (6). Secure with a lock WASHER (F) and NUT (G).
Tighten with 2 19MM WRENCHES. Make sure hardware is tight.
• Repeat this step on the right side.
BLUE BAG
Description Qty
E
F
G
M12x95L Hex Bolt
M12 Lock Washer
M12 Hex Nut
2
2
2
ORANGE BAG
Description Qty
A
B
C
D
M8x12L Hex Bolt
M8x20L Socket Head Bolt
M8 Lock Washer
8.2x16x1.6T Washer
2
4
4
4

5
ENGLISH
3

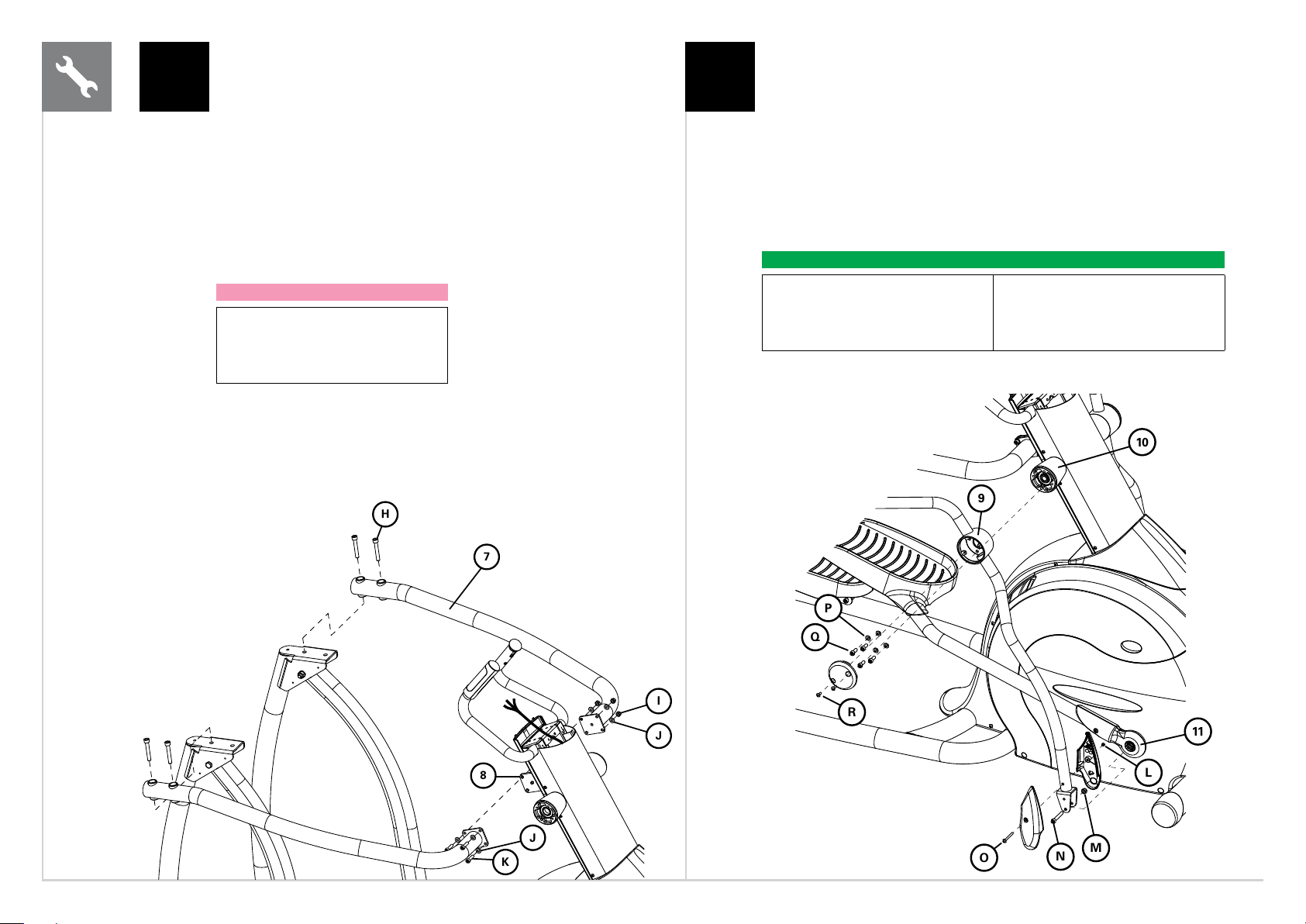

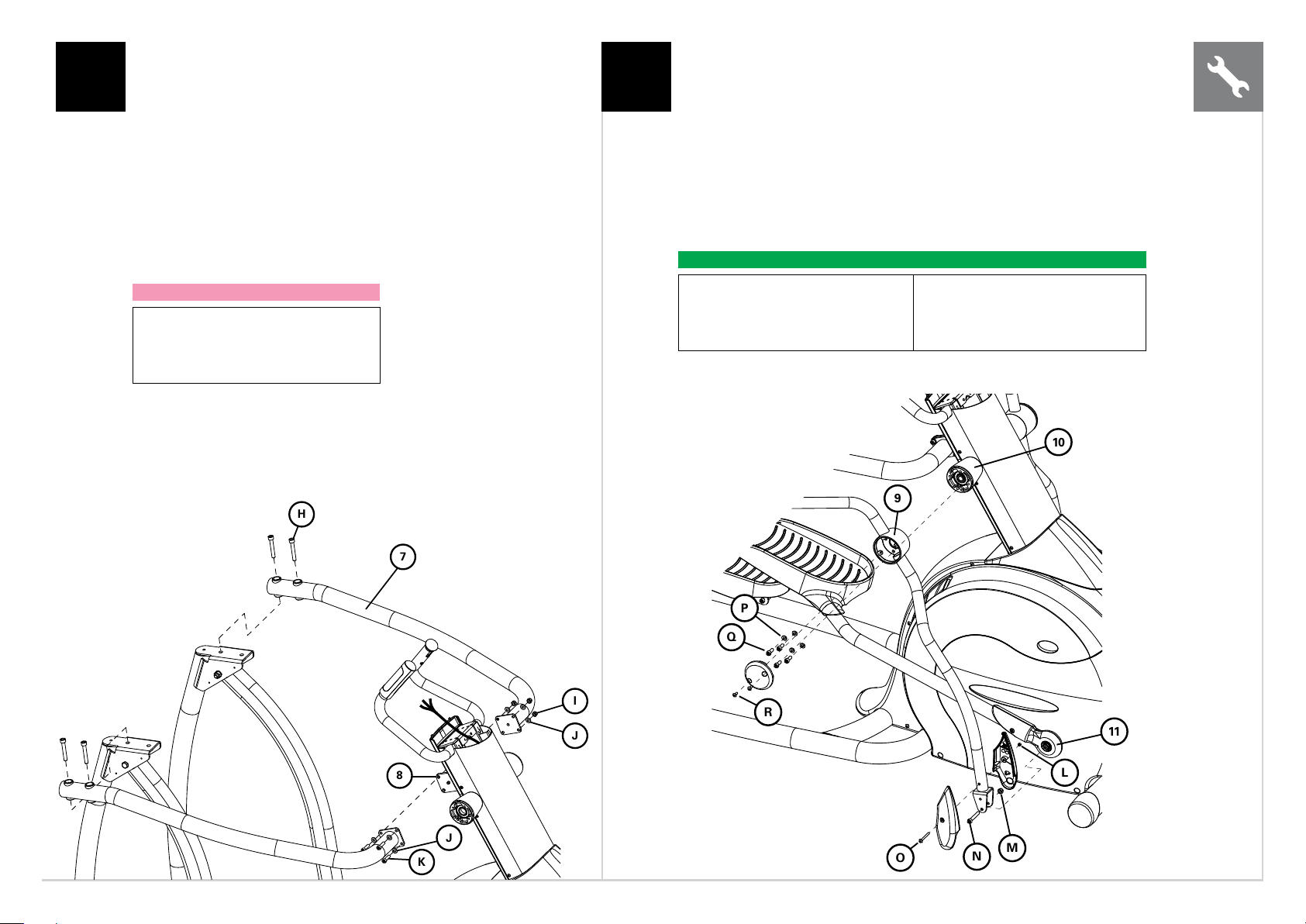

NOTE: A second person will be helpful to complete this step.
• Place the left CONNECTION ARM (7) over the left incline arm bracket and connect
with 2 SOCKET HEAD BOLTS (H).Tighten only a few turns with the 8MM L-SHAPED
WRENCH.
• Insert the pin on the front flange of the CONNECTION ARM (7) to the hole in the
console mast ELEVATION BRACKET (8).
• Repeat these steps on the right side.
• When the pins of both connection arms are seated in the holes of the console mast
elevation bracket lift the entire assembly slightly to line up the screw holes. Insert
4 SOCKET HEAD BOLTS (K) with WASHERS (J) through these holes. Secure with
a WASHER (J) and NYLON NUT (I) to each bolt.Tighten with the 6MM L-SHAPED
WRENCH and 13MM WRENCH.
• Go back and completely tighten the screws that connect the connection arms to the
incline arms with the 8MM L-SHAPED WRENCH.
7
H
I
J
J
K
8
PINK BAG
Description Qty
H
I
J
K
M10x65L Socket Head Bolt
M8 Nylon Nut
8.2x16x1.6T Washer
M8x30L Socket Head Bolt
4
4
8
4
24
• Connect the remote toggle cables. Place the left DUAL-ACTION ARM (9) on the left
ROTATION HOUSING (10) and secure in place with 4 BOLTS (Q) and lock WASHERS
(P).Tighten with the 6MM L-SHAPED WRENCH.
• Line up the rotation housing cover over the ROTATION HOUSING (10) and attach
using 2 PHILLIPS BOLTS (R).
• Slide the LINK ARM (11) between the flanges of the DUAL-ACTION ARM BRACKET.
Insert a SOCKET HEAD BOLT (N) through the hole to connect the brackets. Secure
with a NYLON NUT (M). Tighten with the 10MM WRENCH and 5MM L-SHAPED
WRENCH.
• Set the dual-action cover in place over the connection bracket. Place the NUT (L) into
the recess on the inside cover. Insert a BOLT (O) through the outside hole and tighten
to the nut with a screwdriver.
• Repeat these steps on the right side.
9
10
11
M
L
N
O
P
Q
R
GREEN BAGS
Description Qty Description Qty
L
M
N
O
M5 Hex Nut
M8 Nylon Nut
M8x50L Socket Head Bolt
M5x50L Phillips Head Bolt
2
2
2
2
P
Q
R
M8 Lock Washer
M8x20L Socket Head Bolt
M5x12L Phillips Head Bolt
8
8
4

6
ENGLISH
12
14
13
T
S
5

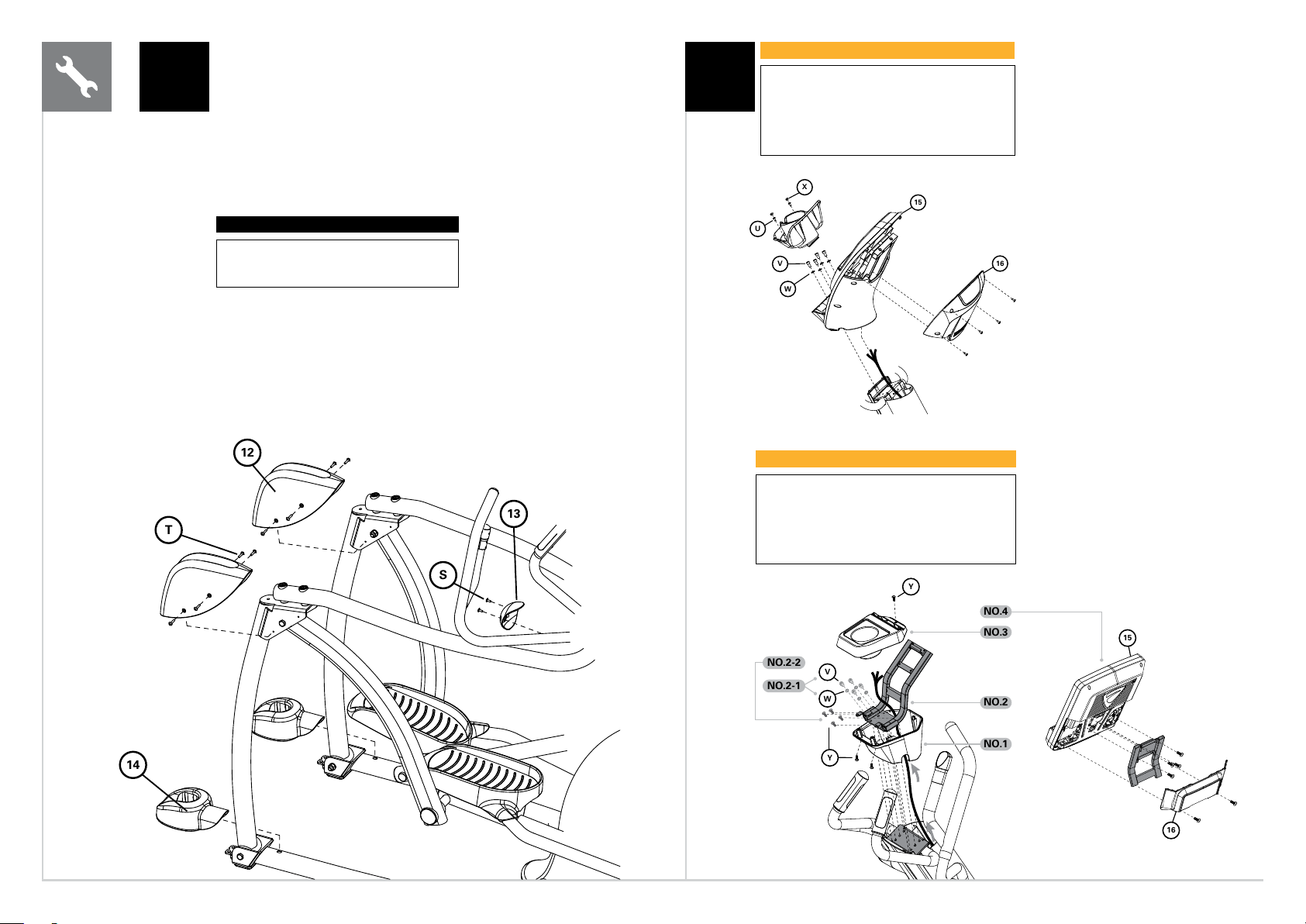

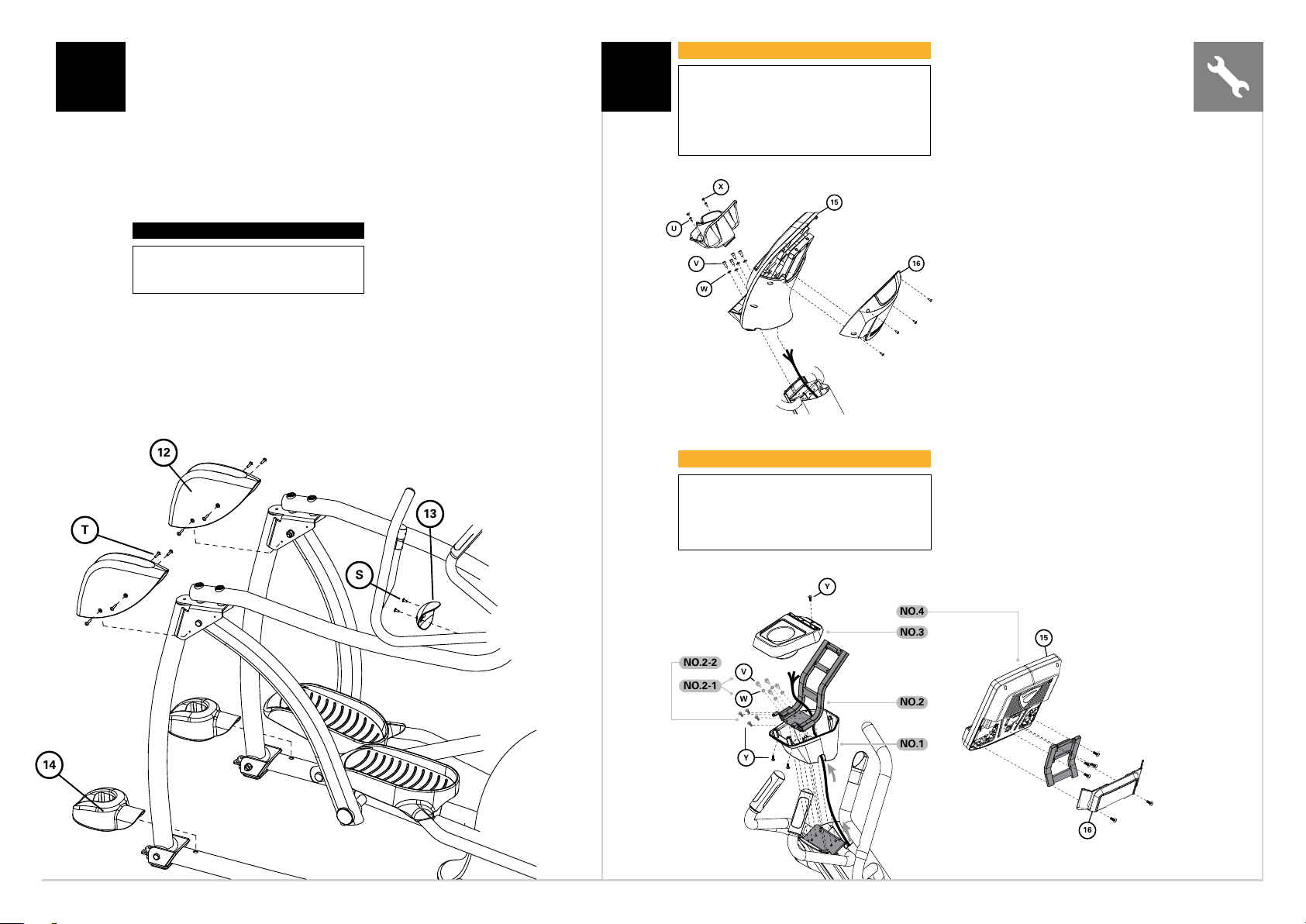

• Position the COVERS (12) over the rear incline arm bracket and secure each cover in
place with 4 BOLTS (T).
• Position the COVER (13) over the elevation bracket and secure with 2 BOLTS (S).
• Take the REAR BASE FRAME COVERS (14) and pull apart to separate and slide
around the bottom of the incline arm. Snap the three tabs down to set in place.
• Begin pedaling to power up the unit or plug the power cord into the power socket in
the front of the unit. Plug the other end of the cord into the wall outlet. Make sure the
power switches at the bottom of the unit and on the back of the console are in the on
position.
6
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
• Remove the wire tie from the data cable
and console mast.
• Remove the four console mounting
bolts from the backside of the CONSOLE
(15) with the screwdriver. Connect the
heart rate wires coming from the mast
to the heart rate wires coming from the
bottom of the CONSOLE (15). Insert the
data cable through the bottom of the
CONSOLE (15) and plug into the board.
Pull any extra wire down into the console
mast. Secure CONSOLE (15) to the
bracket using the 4 SOCKET BOLTS (V)
and 4 WASHERS .
• Connect 9-volt battery. Position the REAR
CONSOLE COVER (16) on the back of the
CONSOLE (15) and secure with the four
bolts removed earlier. Tighten with the
screwdriver.
• Insert cupholder and attach with 2 BOLTS
(U). Snap the END CAPS (X) in place.
YELLOW BAG
S70
Description
Qty
U
V
W
X
M5x12L Round Head Bolt
M8x12L Socket Head Bolt
8.5x12.8x1.3T Safety Washer
End Cap
2
4
4
2
YELLOW BAG
S700E
Description
Qty
Y
V
W
M4x10L Round Head Bolt
M8x12L Socket Head Bolt
8.5x12.8x1.3T Safety Washer
7
4
4
BLACK BAG
Description Qty
S
T
M5x15L Phillips Head Bolt
M5x25L Phillips Head Bolt
2
8

7
ENGLISH

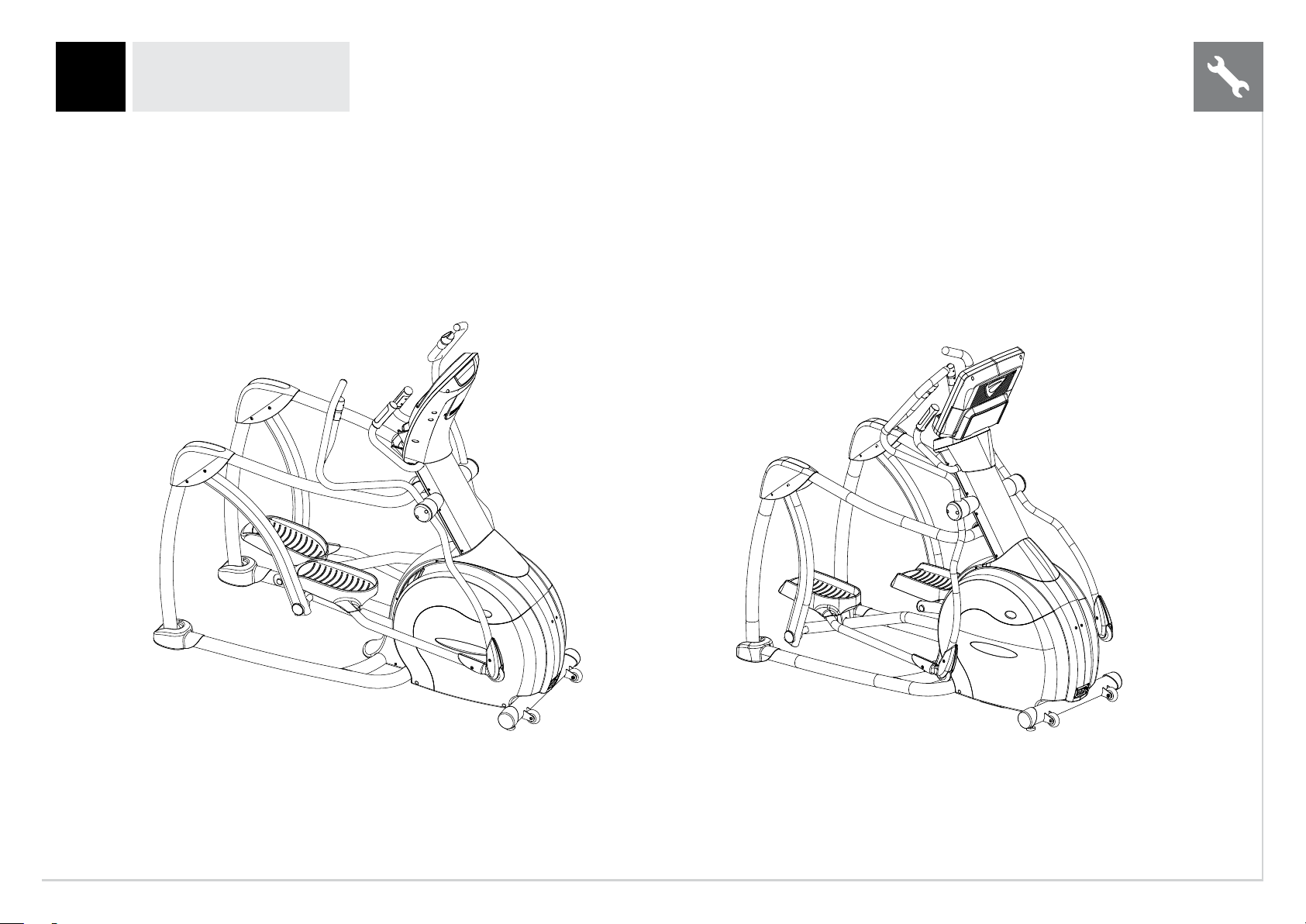

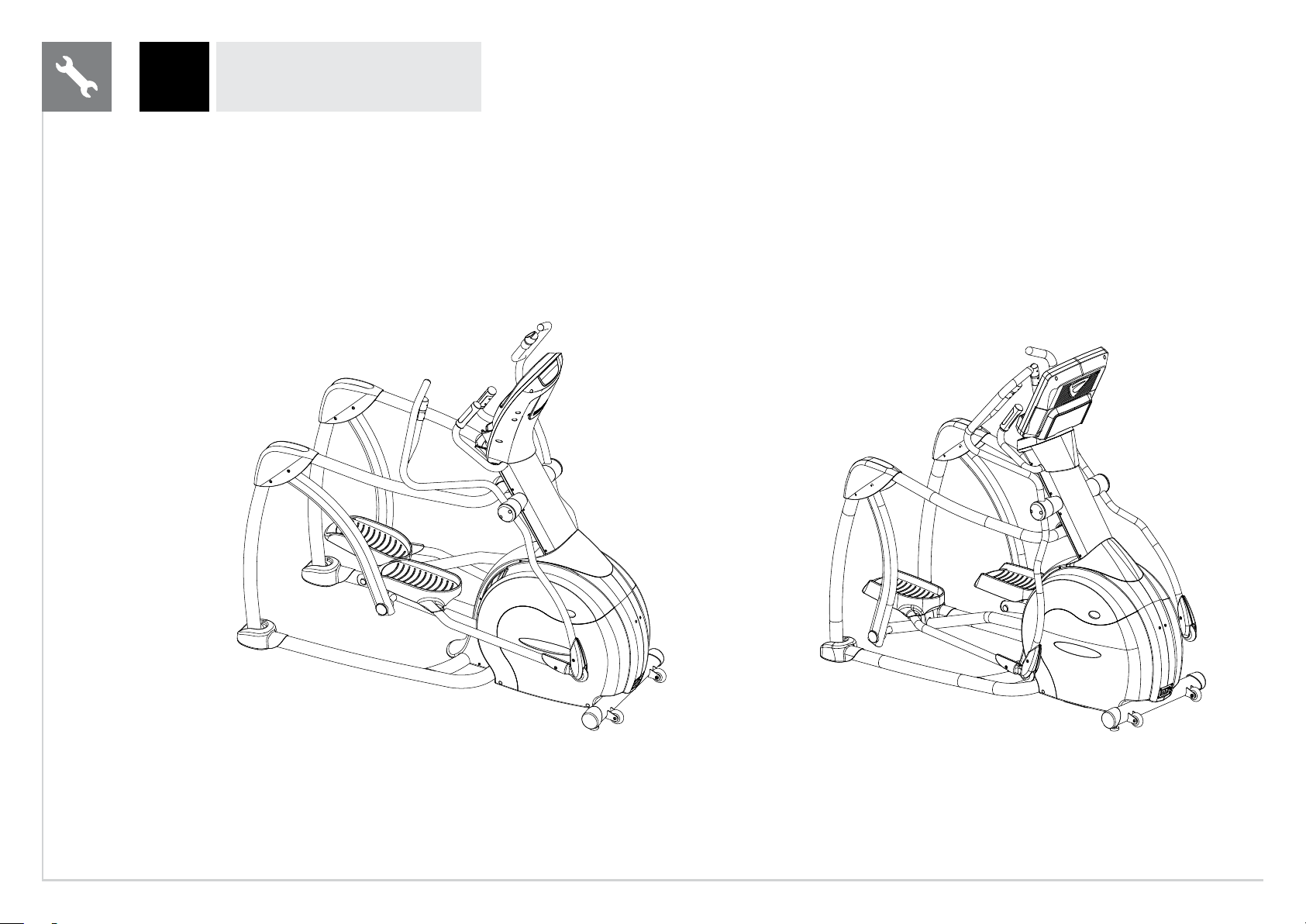

S70 S700E
7ASSEMBLY COMPLETE!

8
MONTAGE
DÉBALLAGE
Déballez l'équipement à l'endroit où vous allez l'utiliser. Placez le carton sur
une surface plane et de niveau. Il est recommandé de placer un revêtement
deprotection sur votre sol. N'ouvrez jamais la boîte lorsqu'elle est sur le côté.
REMARQUES IMPORTANTES
• Lors de chaque étape d'assemblage, assurez-vous queTOUS
lesécrous et boulons sont en place et partiellement filetés.
• Il y a plusieurs points au cours du processus d'assemblage qui doivent
faire l'objet d'une attention particulière. Il est très important de suivre
correctement les instructions d'assemblage et de s'assurer que toutes
les pièces sont fermement serrées à l'assemblage final.
• Plusieurs pièces ont été pré-lubrifiées pour faciliter l'assemblage et l'utilisation.
Veuillezne pas enlever la lubrification. Si vous avez des difficultés, une légère
application degraisse au lithium est recommandée.
BESOIN D'AIDE?
ENGLISH
If you have questions or if there are any missing parts, contact CustomerTech Support.
Visit world.visionfitness.com for contact information.
FRANÇAIS
Si vous avez des questions ou si des pièces sont manquantes,
contactez l'assistance technique à la clientèle.
Consultez world.visionfitness.com pour obtenir des informations de contact.
ESPAÑOL
Si tiene alguna pregunta o si faltan piezas, póngase en contacto con el servicio
deasistencia técnica.
Para obtener la información de contacto, visite world.visionfitness.com.
PORTUGUÊS
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato
comoSuporteTécnico ao Cliente.
Acesse world.visionfitness.com para obter informação de contato.
DEUTSCH
Bei Fragen oder fehlendenTeilen wenden Sie sich an unseren technischen Kundendienst
Besuchen Sie world.visionfitness.com, um Kontaktinformationen zu erhalten.
NEDERLANDS
Als u vragen hebt of onderdelen mist, kunt u contact opnemen met deTechnische
Klantenservice. Ga naar world.visionfitness.com voor contactgegevens.
ITALIANO
In caso di domande o parti mancanti, contattare l'AssistenzaTecnica Clienti.
Visitare world.visionfitness.com per le informazioni di contatto.
POLSKI
W razie pytań lub brakujących części należy skontaktować się z działem obsługi
technicznejdla klientów.
Dane kontaktowe znajdują się na stronie world.visionfitness.com.



world.visionfitness.com
󴇆󵸉󱊁󲦒
󰾩󱷃󱴰󰔢󰕼󲮸󰭶󱠽󱴰󳕡󱈸󴴝󰔝󻙮󴃲󳚖󳎈󱇉󱡝󱢧󳹺󱭖󱨛󴜏󴮧󰃟
󴃲󲘶󳿤world.visionfitness.com󰧽󱖾󳚖󳎈󴋮󴀱󰃟
󰐊󰑏󰐇󰎘󰎰󰎦
󻙢󻙊󻘲󻙆󻙅󻙘󻙎󻘺󻙅󻙈󻘱󻘐󻙅󻙈󻘚󻘾󻗷󻙄󻘢󻗽󻙔󻘾󻘺󻙉󻘖󻘅󻙔󻘅󻗺󻙅󻗴󻘉󻙘󻘹󻗺󻙆󻗲󻘙󻙀󻙙󻘐󻙅󻗼󻙍󻗴󻙁
󻗴󻘢󻗽󻙡󻗴󻙉󻙔󻙆󻘲󻙉󻙖󻙆󻘱󻘔󻘲󻗾󻙆󻙅 world.visionfitness.com 󻘰󻘽󻙔󻙊󻙅󻗴󻙙󻘖󻗷󻙄󻘦󻘺󻗽
FRANÇAIS

9
4
3
B
A
C
D
2
1
1
REMARQUE: Une seconde personne sera utile pour effectuer cette étape.
• Faire glisser la BOTTE DU MÂT DE LA CONSOLE (3) sur le mât de la console.
• Placer le CÂBLE DE DONNÉES (2) et le CONNECTEUR DU MOTEUR D'ÉLÉVATION (1)
dans l'évidement du châssis principal. S'assurer qu'ils sont tirés hors de l'ouverture
et qu'ils peuvent être facilement branchés lorsque le mât est inséré.
• Poser le mât de la console dans le support du châssis. Sécuriser l'avant du mât
au support du châssis avec 4 BOULONS À TÊTE CREUSE (B), 4 RONDELLES DE
BLOCAGE (C) et 4 RONDELLES PLATES (D). Serrer avec la CLÉ EN T DE 6 MM.
Sécuriser les côtés du mât de la console au support du mât avec 1 BOULON
HEXAGONAL (A) de chaque côté. Serrer avec une CLÉ DE 13 MM.
• Brancher le CÂBLE DU MOTEUR D'ÉLÉVATION (4) sur la prise située dans
le support du châssis.
• Enrouler l'attache-fil sortant du bas du mât de la console autour du CÂBLE DE
DONNÉES (2) sortant du haut du châssis. Faire passer l'attache-fil et le CÂBLE DE
DONNÉES (2) dans le canal dans le côté du mât tout en tirant l'attache-fil vers
lehaut du mât.
• Faire glisser la botte vers le bas sur le châssis et la caler en place.
2
5
6
E
F
G
• Lever le BRAS D'INCLINAISON gauche (5) et insérer l'extrémité du palier du BRAS
DE SUSPENSION (6) dans le support du bras d'inclinaison. De l'extérieur, insérer un
BOULON HEXAGONAL (E) dans le support et le BRAS DE SUSPENSION (6). Sécuriser
avec une RONDELLE DE BLOCAGE (F) et un ÉCROU (G). Serrer avec 2 CLÉS DE 19 MM.
S'assurer que le matériel est bien serré.
• Répétez cette étape sur le côté droit.
SAC BLEU
Description Qté
E
F
G
Boulon hexagonal M12 x 95L
Rondelle de blocage M12
Écrou hexagonal M12
2
2
2
SAC ORANGE
Description Qté
A
B
C
D
Boulon hexagonal M8 x 12L
Boulon à tête creuse M8 x 20L
Rondelle de blocage M8
Rondelle 8,2 x 16 x 1,6T
2
4
4
4
FRANÇAIS

10
3
REMARQUE: Une seconde personne sera utile pour effectuer cette étape.
• Placer le BRAS DE CONNEXION gauche (7) sur le support du bras d'inclinaison
gauche et le connecter avec 2 BOULONS À TÊTE CREUSE (H). Serrer uniquement
dequelques tours avec la CLÉ EN L DE 8 MM.
• Insérer la goupille sur la bride avant du BRAS DE CONNEXION (7) dans le trou
duSUPPORT D'ÉLÉVATION (8) du mât de la console.
• Répétez ces étapes sur le côté droit.
• Lorsque les goupilles des deux bras de connexion sont insérées dans les trous
du support d'élévation du mât de la console, lever légèrement tout l'assemblage
pour aligner les trous des vis. Insérer 4 BOULONS À TÊTE CREUSE (K) avec les
RONDELLES (J) à travers ces trous. Sécuriser avec une RONDELLE (J) et un ÉCROU
NYLON (I) à chaque boulon. Serrer avec la CLÉ EN L DE 6 MM et la CLÉ DE 13 MM.
• Revenir en arrière et serrer complètement les vis qui raccordent les bras
deconnexion aux bras d'inclinaison avec la CLÉ EN L DE 8 MM.
7
H
I
J
J
K
8
SAC ROSE
Description Qté
H
I
J
K
Boulon à tête creuse M10 x 65L
Écrou nylon M8
Rondelle 8,2 x 16 x 1,6T
Boulon à tête creuse M8 x 30L
4
4
8
4
24
• Connecter les câbles télécommandés. Placer le BRAS À DOUBLE ACTION gauche (9)
sur le LOGEMENT DE ROTATION gauche (10) et le sécuriser avec 4 BOULONS (Q)
etRONDELLES DE BLOCAGE (P). Serrer avec la CLÉ EN L DE 6 MM.
• Aligner le couvercle du logement de rotation sur le LOGEMENT DE ROTATION (10)
etle fixer avec 2 BOULONS PHILLIPS (R).
• Faire glisser le BRAS DE LIAISON (11) entre les brides du SUPPORT DU BRAS À
DOUBLE ACTION. Insérer un BOULON À TÊTE CREUSE (N) à travers le trou pour
connecter les supports. Sécuriser avec un ÉCROU NYLON (M). Serrer avec la CLÉ
DE10 MM et la CLÉ EN L DE 5 MM.
• Mettre en place le couvercle à double action sur le support de la connexion. Placer
l'ÉCROU (L) dans l'évidement du couvercle intérieur. Insérer un BOULON (O) dans
letrou extérieur et serrer à l'écrou avec un tournevis.
• Répétez ces étapes sur le côté droit.
9
10
11
M
L
N
O
P
Q
R
SACS VERTS
Description Qté Description Qté
L
M
N
O
Écrou hexagonal M5
Écrou nylon M8
Boulon à tête creuse M8 x 50L
Boulon à tête Phillips M5 x 50L
2
2
2
2
P
Q
R
Rondelle de blocage M8
Boulon à tête creuse M8 x 20L
Boulon à tête Phillips M5 x 12L
8
8
4
FRANÇAIS

11
12
14
13
T
S
5
• Positionner les COUVERCLES (12) sur le support du bras d'inclinaison arrière
etsécuriser chaque couvercle avec 4 BOULONS (T).
• Positionner le COUVERCLE (13) sur le support d'élévation et le sécuriser avec
2BOULONS (S).
• Prendre les COUVERCLES DU CHÂSSIS PRINCIPAL ARRIÈRE (14) et les écarter
pour les séparer et les glisser autour du bas du bras d'inclinaison. Caler les trois
languettes en place.
• Commencer à pédaler pour démarrer l'unité ou brancher le cordon d'alimentation
dans la prise d'alimentation située à l'avant de l'unité. Brancher l'autre extrémité
ducordon dans la prise murale. S'assurer que les interrupteurs, en bas de l'unité
etàl'arrière de la console, soit en position marche.
6
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
• Retirer l'attache-fil du câble de données
et du mât de la console.
• Retirer les quatre boulons de montage de
la console de l'arrière de la CONSOLE(15)
avec le tournevis. Connecter les fils
de la fréquence cardiaque arrivant du
mât aux fils de la fréquence cardiaque
arrivant du bas de la CONSOLE (15).
Insérer le câble de données dans le bas
de la CONSOLE(15) et le brancher dans
le panneau.Tirer le fil supplémentaire
vers le bas dans le mât de la console.
Sécuriser la CONSOLE (15) au support
avec les 4 BOULONS À TÊTE CREUSE (V)
et les 4 RONDELLES.
• Connecter la batterie 9 volts.
Positionner le COUVERCLE ARRIÈRE
DE LA CONSOLE (16) à l'arrière de la
CONSOLE (15) et le sécuriser avec les
quatre boulons retirés précédemment.
Serreravec le tournevis.
• Insérer le porte-gobelet et le fixer avec
2 BOULONS (U). Caler les EMBOUTS
D'EXTRÉMITÉ (X) en place.
SAC JAUNE
S70
Description Qté
U
V
W
X
Boulon à tête ronde M5 x 12L
Boulon à tête creuse M8 x 12L
Rondelle de sécurité 8,5 x 12,8 x 1,3T
Embout d'extrémité
2
4
4
2
SAC JAUNE
S700E
Description Qté
Y
V
W
Boulon à tête ronde M4 x 10L
Boulon à tête creuse M8 x 12L
Rondelle de sécurité 8,5 x 12,8 x 1,3T
7
4
4
SAC NOIR
Description Qté
S
T
Boulon à tête Phillips M5 x 15L
Boulon à tête Phillips M5 x 25L
2
8
FRANÇAIS

12
S70 S700E
7LE MONTAGE ESTTERMINÉ!
FRANÇAIS

13
ESPAÑOL
MONTAJE
DESEMBALAJE
Desembale el equipo en el lugar donde vaya a utilizarlo. Coloque la caja en una superficie
plana y nivelada. Se recomienda que coloque una cubierta protectora en el suelo. Nunca abra
la caja de lado.
NOTAS IMPORTANTES
• Durante todos los pasos del montaje, asegúrese de queTODAS las tuercas yTODOS
los pernos se encuentren en su sitio y estén parcialmente enroscados.
• Durante el proceso de montaje, hay varias zonas a las que se debe prestar especial
atención. Es muy importante seguir las instrucciones de montaje correctamente
y asegurarse de apretar bien todas las piezas para realizar el montaje final.
• Hay varias piezas que se han sometido a una lubricación previa para facilitar el montaje
y el uso del equipo. No limpie dicha lubricación. Si tiene dificultades en el montaje,
se recomienda una ligera aplicación de grasa de litio.
¿NECESITA AYUDA?
ENGLISH
If you have questions or if there are any missing parts, contact CustomerTech Support.
Visit world.visionfitness.com for contact information.
FRANÇAIS
Si vous avez des questions ou si des pièces sont manquantes,
contactez l’assistance technique à la clientèle.
Consultez world.visionfitness.com pour obtenir des informations de contact.
ESPAÑOL
Si tiene alguna pregunta o si faltan piezas, póngase en contacto con el servicio
deasistencia técnica.
Para obtener la información de contacto, visite world.visionfitness.com.
PORTUGUÊS
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato
comoSuporteTécnico ao Cliente.
Acesse world.visionfitness.com para obter informação de contato.
DEUTSCH
Bei Fragen oder fehlendenTeilen wenden Sie sich an unseren technischen Kundendienst
Besuchen Sie world.visionfitness.com, um Kontaktinformationen zu erhalten.
NEDERLANDS
Als u vragen hebt of onderdelen mist, kunt u contact opnemen met deTechnische
Klantenservice. Ga naar world.visionfitness.com voor contactgegevens.
ITALIANO
In caso di domande o parti mancanti, contattare l’AssistenzaTecnica Clienti.
Visitare world.visionfitness.com per le informazioni di contatto.
POLSKI
W razie pytań lub brakujących części należy skontaktować się z działem obsługi
technicznejdla klientów.
Dane kontaktowe znajdują się na stronie world.visionfitness.com.



world.visionfitness.com.
󴇆󵸉󱊁󲦒
󰾩󱷃󱴰󰔢󰕼󲮸󰭶󱠽󱴰󳕡󱈸󴴝󰔝󻙮󴃲󳚖󳎈󱇉󱡝󱢧󳹺󱭖󱨛󴜏󴮧󰃟
󴃲󲘶󳿤world.visionfitness.com󰧽󱖾󳚖󳎈󴋮󴀱󰃟
󰐊󰑏󰐇󰎘󰎰󰎦
󻙢󻙊󻘲󻙆󻙅󻙘󻙎󻘺󻙅󻙈󻘱󻘐󻙅󻙈󻘚󻘾󻗷󻙄󻘢󻗽󻙔󻘾󻘺󻙉󻘖󻘅󻙔󻘅󻗺󻙅󻗴󻘉󻙘󻘹󻗺󻙆󻗲󻘙󻙀󻙙󻘐󻙅󻗼󻙍󻗴󻙁
󻗴󻘢󻗽󻙡󻗴󻙉󻙔󻙆󻘲󻙉󻙖󻙆󻘱󻘔󻘲󻗾󻙆󻙅 world.visionfitness.com 󻘰󻘽󻙔󻙊󻙅󻗴󻙙󻘖󻗷󻙄󻘦󻘺󻗽

14
ESPAÑOL
4
3
B
A
C
D
2
1
1
NOTA: sería útil contar con la ayuda de otra persona para completar este paso.
• Deslice el PIE PARA EL POSTE DE LA CONSOLA (3) en el poste de la consola.
• Ubique el CABLE DE DATOS (2) y el CONECTOR DEL MOTOR DE ELEVACIÓN (1) en
elhueco del bastidor principal. Asegúrese de que se hayan extraído de la apertura
yse puedan conectar fácilmente cuando se inserte el poste.
• Coloque el poste de la consola en el soporte del bastidor del poste de la consola.
Fije la parte delantera del poste al soporte del bastidor con 4 PERNOS DE CABEZA
HUECA (B), 4 ARANDELAS DE SEGURIDAD (C) y 4 ARANDELAS PLANAS (D). Apriete
todo con la LLAVE EN FORMA DE T DE 6MM. Fije los lados del poste de la consola
al soporte del poste de la consola con 1 PERNOS HEXAGONALES (A) a cada lado.
Apriete todo con una LLAVE DE 13MM.
• Conecte el CABLE DEL MOTOR DE ELEVACIÓN (4) a la toma del cable ubicada en
elsoporte del bastidor.
• Pase la ligadura del cable que sobresale por debajo del poste de la consola a través
del CABLE DE DATOS (2) que sobresale por encima del bastidor. Pase la ligadura
del cable y el CABLE DE DATOS (2) a través del canal ubicado en el lado del poste
altiempo que tira de la ligadura del cable hacia la parte superior del poste.
• Deslice el pie hacia el bastidor y fíjelo en su posición.
2
5
6
E
F
G
• Levante el BRAZO DE INCLINACIÓN IZQUIERDO (5) e inserte el extremo con rodamiento
del BRAZO DE SUSPENSIÓN (6) en el soporte del brazo de inclinación. Desde el exterior,
inserte un PERNO HEXAGONAL (E) a través del soporte y el BRAZO DE SUSPENSIÓN(6).
Fije con una ARANDELA DE SEGURIDAD (F) y una TUERCA (G). Apriete todo con
2LLAVES DE 19MM. Asegúrese de que las piezas estén bien apretadas.
• Repita este paso en el lado derecho.
BOLSA AZUL
Descripción Cant.
E
F
G
Perno hexagonal M12x95L
Arandela de seguridad M12
Tuerca hexagonal M12
2
2
2
BOLSA NARANJA
Descripción Cant.
A
B
C
D
Perno hexagonal M8x12L
Perno de cabeza hueca M8x20L
Arandela de seguridad M8
Arandela 8,2x16x1,6T
2
4
4
4

15
ESPAÑOL
3
NOTA: sería útil contar con la ayuda de otra persona para completar este paso.
• Coloque el BRAZO DE CONEXIÓN IZQUIERDO (7) sobre el soporte del brazo de
inclinación izquierdo y fíjelo con 2 PERNOS DE CABEZA HUECA (H). Apriete todo
conuna LLAVE EN FORMA DE L DE 8MM.
• Inserte el pasador en la brida delantera del BRAZO DE CONEXIÓN (7), en el orificio
del SOPORTE DE ELEVACIÓN (8) del poste de la consola.
• Repita estos pasos en el lado derecho.
• Cuando los pasadores de ambos brazos de conexión estén colocados en los orificios
del soporte de elevación del poste de la consola, levante un poco el conjunto entero
para alinear los orificios de los tornillos. Inserte 4 PERNOS DE CABEZA HUECA(K)
con ARANDELAS (J) a través de estos orificios. Fije con una ARANDELA (J) y una
TUERCA DE NYLON (I) en cada perno. Apriete todo con la LLAVE EN FORMA DE L
DE6MM y la LLAVE DE 13MM.
• Apriete por completo los tornillos que unen los brazos de conexión a los brazos
deinclinación con la LLAVE EN FORMA DE L DE 8MM.
7
H
I
J
J
K
8
BOLSA ROSA
Descripción Cant.
H
I
J
K
Perno de cabeza hueca M10x65L
Tuerca de nylon M8
Arandela 8,2x16x1,6T
Perno de cabeza hueca M8x30L
4
4
8
4
24
• Conecte los cables del botón remoto. Coloque el BRAZO DE DOBLE ACCIÓN
IZQUIERDO (9) en el ALOJAMIENTO DEL MECANISMO DE ROTACIÓN IZQUIERDO(10)
y fíjela en su posición con 4 PERNOS (Q) y ARANDELAS DE SEGURIDAD (P). Apriete todo
con la LLAVE EN FORMA DE L DE 6MM.
• Alinee la cubierta del alojamiento del mecanismo de rotación en el ALOJAMIENTO
DELMECANISMO DE ROTACIÓN (10) y fíjela con 2 PERNOS PHILLIPS (R).
• Deslice el BRAZO DE ENLACE (11) entre las bridas del SOPORTE DEL BRAZO DE DOBLE
ACCIÓN. Inserte un PERNO DE CABEZA HUECA (N) a través del orificio para unir los
soportes. Fije con una TUERCA DE NYLON (M). Apriete todo con la LLAVE DE 10MM
yla LLAVE EN FORMA DE L DE 5MM.
• Coloque la cubierta de doble acción en su posición sobre el soporte de conexión.
Coloque la TUERCA (L) en el hueco de la cubierta interior. Inserte un PERNO (O)
através del orificio exterior y apriételo contra la tuerca con un destornillador.
• Repita estos pasos en el lado derecho.
9
10
11
M
L
N
O
P
Q
R
BOLSAS VERDES
Descripción Cant. Descripción Cant.
L
M
N
O
Tuerca hexagonal M5
Tuerca de nylon M8
Perno de cabeza hueca M8x50L
Perno de cabeza Phillips M5x50L
2
2
2
2
P
Q
R
Arandela de seguridad M8
Perno de cabeza hueca M8x20L
Perno de cabeza Phillips M5x12L
8
8
4

16
ESPAÑOL
12
14
13
T
S
5
• Coloque las CUBIERTAS (12) sobre el soporte del brazo de inclinación trasero y fíjelas
en su posición con 4 PERNOS (T).
• Coloque la CUBIERTA (13) sobre el soporte de elevación y fíjelo con 2 PERNOS (S).
• Tome las CUBIERTAS DEL BASTIDOR DE LA BASE TRASERAS (14), extráigalas
ydeslícelas en la parte inferior del brazo de inclinación. Baje las tres pestañas
parafijarlo en su posición.
• Para poner en marcha la unidad, comience a pedalear o conecte el cable de
alimentación en la toma de corriente ubicada en la parte delantera de la unidad.
Conecte el otro extremo del cable en un enchufe. Asegúrese de que los interruptores
de alimentación de la parte inferior de la unidad y la parte trasera de la consola estén
en posición de encendido.
6
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
15
16
Y
W
15
16
U
V
W
X
V
NO.2-1
NO.2
NO.3
NO.1
NO.4
Y
NO.2-2
• Extraiga la ligadura del cable del cable de
datos y el poste de la consola.
• Extraiga los cuatro pernos de montaje
de la consola de la parte trasera de
la CONSOLA (15) con el destornillador.
Conecte los cables de frecuencia cardíaca
del poste a los cables de frecuencia cardíaca
de la parte inferior de la CONSOLA (15).
Inserte el cable de datos a través de la parte
inferior de la CONSOLA (15) y conéctelo
al panel. Coloque los cables sobrantes
en el poste de la consola. Fije la
CONSOLA (15) al soporte con 4 PERNOS
DE CASQUILLO (V) y4 ARANDELAS.
• Conecte la batería de 9 voltios. Coloque
la CUBIERTA DE LA CONSOLA
TRASERA (16) en la parte trasera de
la CONSOLA (15) y fíjela con los cuatro
pernos que extrajo anteriormente.
Apriete todo con el destornillador.
• Inserte el portabotellas y fíjelo con
2 PERNOS (U). Fije las TAPAS DEL
EXTREMO (X) en su posición.
BOLSA AMARILLA
S70
Descripción Cant.
U
V
W
X
Perno de cabeza redonda M5x12L
Perno de cabeza hueca M8x12L
Arandela de seguridad 8,5x12,8x1,3T
Tapa del extremo
2
4
4
2
BOLSA AMARILLA
S700E
Descripción Cant.
Y
V
W
Perno de cabeza redonda M4x10L
Perno de cabeza hueca M8x12L
Arandela de seguridad
8,5x12,8x1,3T
7
4
4
BOLSA NEGRA
Descripción Cant.
S
T
Perno de cabeza Phillips M5x15L
Perno de cabeza Phillips M5x25L
2
8

17
ESPAÑOL
S70 S700E
7MONTAJE FINALIZADO

18
MONTAGEM
RETIRADA DA EMBALAGEM
Desembale o equipamento onde será utilizado. Coloque a caixa de papelão em
uma superfície plana nivelada. É recomendado que você coloque uma cobertura
de proteção em seu piso. Nunca abra a caixa quando estiver sobre sua lateral.
NOTAS IMPORTANTES
• Durante cada etapa da montagem, assegure queTODAS as porcas
eos parafusos estejam no local e parcialmente rosqueados.
• Há várias áreas, durante o processo de montagem, que merecem especial atenção.
É muito importante seguir corretamente as instruções de montagem e assegurar-se
de que todas as partes estejam firmemente apertadas na montagem final.
• Diversas partes foram lubrificadas previamente para ajudar na montagem e utilização.
Não remova este lubrificante. Se você tiver dificuldade, é recomendada uma aplicação
leve de graxa à base de lítio.
PRECISA DE AJUDA?
ENGLISH
If you have questions or if there are any missing parts, contact CustomerTech Support.
Visit world.visionfitness.com for contact information.
FRANÇAIS
Si vous avez des questions ou si des pièces sont manquantes,
contactez l’assistance technique à la clientèle.
Consultez world.visionfitness.com pour obtenir des informations de contact.
ESPAÑOL
Si tiene alguna pregunta o si faltan piezas, póngase en contacto con el servicio
deasistencia técnica.
Para obtener la información de contacto, visite world.visionfitness.com.
PORTUGUÊS
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato
comoSuporteTécnico ao Cliente.
Acesse world.visionfitness.com para obter informação de contato.
DEUTSCH
Bei Fragen oder fehlendenTeilen wenden Sie sich an unseren technischen Kundendienst
Besuchen Sie world.visionfitness.com, um Kontaktinformationen zu erhalten.
NEDERLANDS
Als u vragen hebt of onderdelen mist, kunt u contact opnemen met deTechnische
Klantenservice. Ga naar world.visionfitness.com voor contactgegevens.
ITALIANO
In caso di domande o parti mancanti, contattare l’AssistenzaTecnica Clienti.
Visitare world.visionfitness.com per le informazioni di contatto.
POLSKI
W razie pytań lub brakujących części należy skontaktować się z działem obsługi
technicznejdla klientów.
Dane kontaktowe znajdują się na stronie world.visionfitness.com.



world.visionfitness.com
󴇆󵸉󱊁󲦒
󰾩󱷃󱴰󰔢󰕼󲮸󰭶󱠽󱴰󳕡󱈸󴴝󰔝󻙮󴃲󳚖󳎈󱇉󱡝󱢧󳹺󱭖󱨛󴜏󴮧󰃟
󴃲󲘶󳿤world.visionfitness.com󰧽󱖾󳚖󳎈󴋮󴀱󰃟
󰐊󰑏󰐇󰎘󰎰󰎦
󻙢󻙊󻘲󻙆󻙅󻙘󻙎󻘺󻙅󻙈󻘱󻘐󻙅󻙈󻘚󻘾󻗷󻙄󻘢󻗽󻙔󻘾󻘺󻙉󻘖󻘅󻙔󻘅󻗺󻙅󻗴󻘉󻙘󻘹󻗺󻙆󻗲󻘙󻙀󻙙󻘐󻙅󻗼󻙍󻗴󻙁
󻗴󻘢󻗽󻙡󻗴󻙉󻙔󻙆󻘲󻙉󻙖󻙆󻘱󻘔󻘲󻗾󻙆󻙅 world.visionfitness.com 󻘰󻘽󻙔󻙊󻙅󻗴󻙙󻘖󻗷󻙄󻘦󻘺󻗽
PORTUGUÊS

19
4
3
B
A
C
D
2
1
1
NOTA: Uma segunda pessoa poderá ajudar para concluir esta etapa.
• Deslize a BOTA DA HASTE DO CONSOLE (3) na haste do console.
• Localize o CABO DE DADOS (2) e o CONECTOR DO MOTOR DE ELEVAÇÃO (1) na
reentrância da estrutura principal. Certifique-se de que eles sejam puxados para fora
da abertura e possam ser facilmente conectados quando a haste for inserida.
• Coloque a haste do console no suporte da estrutura da haste do console. Prenda a
frente da haste no suporte da estrutura com 4 PARAFUSOS DE CABEÇA CILÍNDRICA
COM SEXTAVADO INTERNO (B), 4 ARRUELAS DE PRESSÃO (C) e 4 ARRUELAS
PLANAS (D). Aperte com a CHAVE DE BOCA EM T 6MM. Prenda os lados da haste
doconsole ao seu suporte com 1 PARAFUSO COM CABEÇA SEXTAVADA (A) em cada
lado. Aperte com uma CHAVE DE BOCA DE 13MM.
• Conecte no CABO DO MOTOR DE ELEVAÇÃO (4) ao soquete do cabo, assentando
nosuporte da estrutura.
• Enrole a abraçadeira de fios que sai da parte inferior da haste do console ao redor
do CABO DE DADOS (2) que sai da parte superior da estrutura. Passe a abraçadeira
de fios e o CABO DE DADOS (2) através do canal no lado da haste enquanto puxa
aabraçadeira de fios diretamente para cima pela parte superior da haste.
• Deslize a bota para baixo sobre a estrutura e encaixe no local.
2
5
6
E
F
G
• Levante o BRAÇO INCLINADO (5) e insira a extremidade com rolamento do
BRAÇO DE SUSPENSÃO (6) no suporte do braço inclinado. No lado externo, insira
um PARAFUSO COM CABEÇA SEXTAVADA (E) através do suporte e do BRAÇO
DESUSPENSÃO (6). Prenda com uma ARRUELA (F) e PORCA (G). Aperte com
2 CHAVES DE BOCA 19MM.Verifique se o equipamento está apertado.
• Repita esta etapa no lado direito.
BOLSA AZUL
Descrição Qtd.
E
F
G
Parafuso com cabeça
sextavada M12x95L
Arruela de pressão M12
Porca sextavada M12
2
2
2
BOLSA LARANJA
Descrição Qtd.
A
B
C
D
Parafuso com cabeça
sextavada M8x12L
Parafuso de cabeça cilíndrica
com sextavado interno M8x20L
Arruela de pressão M8
Arruela 8,2x16x1,6T
2
4
4
4
PORTUGUÊS

20
3
NOTA: Uma segunda pessoa poderá ajudar para concluir esta etapa.
• Coloque o BRAÇO DE CONEXÃO (7) sobre o suporte do braço inclinado esquerdo
econecte com 2 PARAFUSOS DE CABEÇA CILÍNDRICA COM SEXTAVADO
INTERNO(H). Aperte apenas algumas voltas com a CHAVE DE BOCA EM L 8MM.
• Insira o pino no flange frontal do BRAÇO DE CONEXÃO (7) ao furo na haste
doconsole do SUPORTE DE ELEVAÇÃO (8).
• Repita estas etapas no lado direito.
• Quando os pinos de ambos os braços de conexão estiverem assentados nos
furos do suporte de elevação da haste do console, levante ligeiramente todo o
conjunto para alinhar os furos dos parafusos. Insira os 4 PARAFUSOS DE CABEÇA
CILÍNDRICA COM SEXTAVADO INTERNO (K) com ARRUELAS (J) através destes furos.
Prendacom uma ARRUELA (J) e PORCA DE NYLON (I) em cada parafuso. Aperte com
aCHAVE DE BOCA EM L 6MM e a CHAVE DE BOCA 13MM.
• Retorne e aperte totalmente os parafusos que juntam os braços de conexão
aosbraços de inclinação com a CHAVE DE BOCA EM L 8MM.
7
H
I
J
J
K
8
BOLSA ROSA
Descrição Qtd.
H
I
J
K
Parafuso de cabeça cilíndrica
com sextavado interno M10x65L
Porca de nylon M8
Arruela 8,2x16x1,6T
Parafuso de cabeça cilíndrica
com sextavado interno M8x30L
4
4
8
4
24
• Conecte os cabos de alternância remotos. Coloque o BRAÇO DE DUPLA AÇÃO (9)
no ALOJAMENTO GIRATÓRIO (10) e prenda no local com os 4 PARAFUSOS (Q)
eARRUELAS (P) de pressão. Aperte com a CHAVE DE BOCA EM L 6MM.
• Alinha a tampa do alojamento giratório sobre o ALOJAMENTO GIRATÓRIO (10)
e fixe utilizando 2 PARAFUSOS PHILLIPS (R).
• Deslize o BRAÇO ESQUERDO (11) entre os flanges do SUPORTE DO BRAÇO DE
DUPLA AÇÃO. Insira um PARAFUSO DE CABEÇA CILÍNDRICA COM SEXTAVADO
INTERNO (N) através do furo para conectar os suportes. Prenda com uma PORCA
DENYLON (M). Aperte com a CHAVE DE BOCA 10MM e CHAVE DE BOCA
EM L 5MM.
• Coloque a tampa de dupla ação no local sobre o suporte de conexão. Coloque a
PORCA (L) na reentrância da tampa interna. Insira um PARAFUSO (O) através do
furoexterno e aperte a porca com uma chave de fenda.
• Repita estas etapas no lado direito.
9
10
11
M
L
N
O
P
Q
R
BOLSAS VERDES
Descrição Qtd. Descrição Qtd.
L
M
N
O
Porca sextavada M5
Porca de nylon M8
Parafuso de cabeça cilíndrica
com sextavado interno M8x50L
Parafuso de cabeça Phillips
M5x50L
2
2
2
2
P
Q
R
Arruela de pressão M8
Parafuso de cabeça cilíndrica
com sextavado interno M8x20L
Parafuso de cabeça Phillips
M5x12L
8
8
4
PORTUGUÊS
