Vitek VT-3103 User manual

MANUAL INSTRUCTION
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
МОДЕЛЬ VT 3103
RADIO CASSETTE RECORDER
ОДНОКАССЕТНАЯ МАГНИТОЛА
3103.qxd 09.07.03 11:03 Page 2

ENGLISH Гарантийный талон
Сведения о покупке
Модель:
Серийный №:
Дата покупки:
Сведения о продавце
Название и адрес продающей организации
Телефон:
одтверждаю получение исправного изделия, с условиями гарантии ознакомлен
одпись покупателя
Внимание!
Гарантийный талон действителен только при наличии печати
продающей организации
М. .
Купон №3
М. .
Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:
Купон №2
М. .
Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:
Купон №1
М. .
Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:

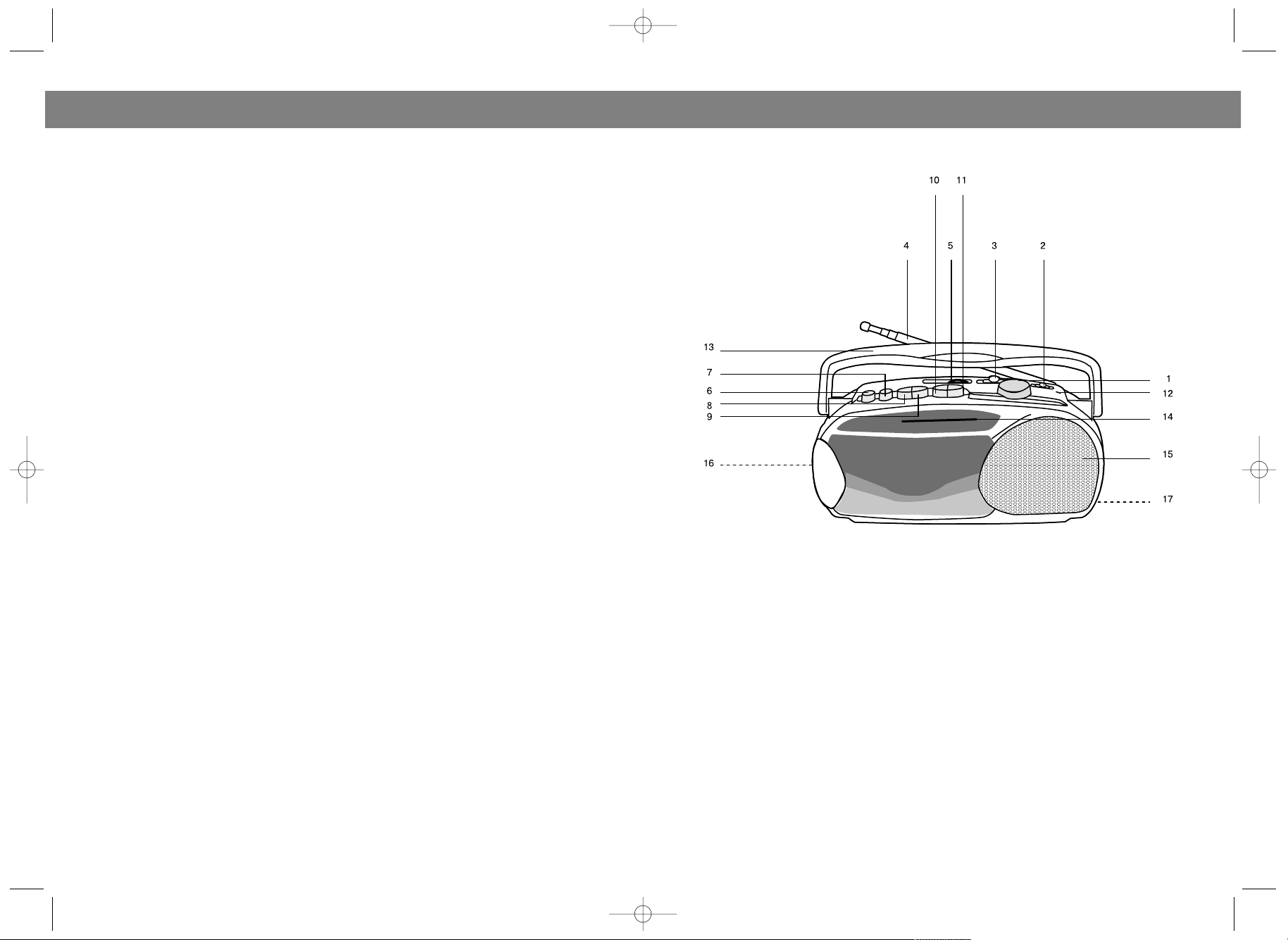

1. TUNING KNOB
2. BAND SELECTOR
3. FUNCTION SWITCH
4. FM TELESCOPIC ANTENNA
5. VOLUME KNOB
6. PAUSE BUTTON
7. STOP/EJECT BUTTON
8. FAST FORWARD BUTTON
9. REWIND BUTTON
10. PLAY BUTTON
11. RECORD BUTTON
12. MIC
13. HANDLE
14. DIAL SCALE
15. SPEAKER
16. AC POWER CORD
17. BATTERY COMPARTMENT
2
3103.qxd 09.07.03 11:03 Page 4

PORTABLE RADIO CASSETTE RECORDER
Please read and follow these instructions carefully before using your unit.
CAUTION
Use of controls or adjustments or performance of procedures other than those
specified herein may result in hazardous radiation exposure.
DANGEROUS VOLTAGE
Uninsulated dangerous voltage, that may be of sufficient magni
tude to constitute a risk of electric shock to persons is presented
within this products enclosure.
ATTENTION
The Owner`s Manual contains important operating and mainte
nance instructions. For your safety, it is necessary to refer to the
manual.
ENGLISH
CAUTION
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
CAUTION:
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK)
NO USER SERVICEABLE PARTS INSIDE, REFER SERVICING TO QUALIFIED SER
VICE PERSONNEL.
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS
APPLIANCE TO RAIN OR MOISTURE.
3
14
3103.qxd 09.07.03 11:03 Page 6

CONTROL OPERATION AND FUNCTION
• POWER SUPPLY
This unit is designed to operate on AC mains supply or 4 pieces UM1 size or
equivalent batteries. (Batteries not included)
• AC OPERATION
Insert end of the AC power cord into an AC wall outlet. The batteries will be auto
matically disconnected. For dual voltage version , make sure that the VOLTAGE
SELECTOR is switched to your local voltage.
• DC OPERATION
Open the BATTERY DOOR . Install 4 pcs UM1 size batteries. Please make sure
they are inserted with correct polarity and close the door. Your unit is now ready
for operation.
• RADIO OPERATION
A. Set FUNCTION SWITCH to "RADIO" position and set BAND SWITCH to your
desired radio band position.
B.Tune in to your desired radio station with the TUNING control .
C.Adjust VOLUME CONTROL to desired output level.
D.Extend TELESCOPIC ANTENNA to full extent if you are listening to FM or AM
broadcasting.
E. Turn off the radio by switching FUNCTION SWITCH to "TAPE" position.
CASSETTE OPERATION
• INSERTION AND REMOVAL OF CASSETTE TAPE
A. For insertion of cassette tape: depress the STOP/EJECT BUTTON to open the
cassette door. Insert a good quality music recorded cassette tape (open part
of cassette facing upwards) and firmly close the cassette door.
B.For removal of cassette tape: turn off the tape operation by pressing firmly
STOP/EJECT BUTTON and pressing once again to open the cassette door.
Then slide out the cassette tape.
• PLAYBACK
A. Set FUNCTION SWITCH to "TAPE" position.
B.Insert recorded tape of your favorite music.
C.Press PLAY BUTTON firmly down until locked and enjoy your favorite music.
D.Adjust VOLUME CONTROL to desired level.
E. Press FAST FORDWARD BUTTON firmly in case you want to forward tape.
ENGLISH
413
УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
Уважаемый покупатель!
Фирма VITEK выражает благодарность за Ваш выбор и гарантирует
высокое качество и безупречное функционирование приобретенного Вами
изделия при соблюдении правил его эксплуатации.
Срок гарантии на все изделия - 12 месяцев со дня покупки. Данным
гарантийным талоном VITEK подтверждает исправность данного изделия и
берет на себя обязательство по бесплатному устранению всех
неисправностей, возникших по вине производителя.
Гарантийный ремонт может быть произведен в авторизированном
сервис-центре на территории России.
Условия гарантии:
1. Настоящая гарантия имеет силу при соблюдении следующих условий:
- правильное и четкое заполнение гарантийного талона с указанием
наименования модели, ее серийного номера, даты продажи и печати
фирмы-продавца в гарантийном талоне и отрывных купонах;
- наличие оригинала квитанции (чека), содержащего дату покупки.
2. VITEK оставляет за собой право на отказ в гарантийном обслуживании в
случае непредоставления вышеуказанных документов, или если
информация в них будет неполной, неразборчивой, противоречивой.
3. Гарантия не включает в себя периодическое обслуживание, установку,
настройку изделия на дому у владельца, чистку аудио-видео головок.
4. Не подлежат гарантийному ремонту изделия с дефектами, возникшими
вследствие:
- механических повреждений;
- несоблюдении условий эксплуатации или ошибочных действий
владельца;
- неправильной установки, транспортировки;
- стихийных бедствий (молния, пожар, наводнение и т. п.), а также других
причин, находящихся вне контроля продавца и изготовителя;
- попадания внутрь изделия посторонних предметов, жидкостей,
насекомых;
- ремонта или внесения конструктивных изменений неуполномоченными
лицами;
- использования аппаратуры в профессиональных целях;
- отклонений от Государственных Технических Стандартов питающих,
телекоммуникационных и кабельных сетей;
- при выходе из строя деталей, обладающих ограниченным сроком
службы.
5. Настоящая гарантия не ущемляет законных прав потребителя,
предоставленных ему действующим законодательством.
РУССКИЙ
3103.qxd 09.07.03 11:03 Page 8

F. Press REWIND BUTTON firmly in case you want to rewind tape.
G.When tape comes to an end in play mode, tape playback will be automatical
ly switched off.
• RADIO RECORDING
A. Install a blank cassette tape.
B. Place FUNCTION SWITCH to "RADIO" position. After selecting the desired
band and tune the TUNING KNOB to desired broadcast station. Then push
down RECORD BUTTON and PLAY BUTTON simultaneously.
C. After recording the desired broadcast, depress the STOP/EJECT BUTTON
lightly, and then place FUNCTION SWITCH to "TAPE" position in order to listen
to the recorded broadcast.
D. If you desire to play recorded broadcast, please follow the instructions
explained in playback section.
• TO RECORD FROM THE BUILT IN MICROPHONES
1. Place the FUNCTION switch in "TAPE" position.
2. Press the PAUSE, button first then presstrie PLAY/RECORD. Now pretsing the
PAUSE button again start to recording.
3. To stop the recording manually, press the STOP/EJECT BUTTON.
4. To hear what you recorded, press the REWIND BUTTON to rewind the tape to
the recording start point, and then press PLAY BUTTON to begin playback.
• PRECAUTIONS AND MAINTENANCE
A. Avoid placing this unit near sources of high temperature such as fireplace or
sunlight for long time as this may result in damages to plastic housing or elec
trical parts inside the unit.
B. If you are not using the unit for an extended period of time, please remove
batteries as batteries may leak and cause damages.
C. Be sure to press STOP BUTTON before inserting or removing cassette tape.
D. As Playback head might get oxidized after certain time of use, this can be
cleaned with cotton swab or "q" tip dipped in alcohol.
E. There are no serviceable parts inside the unit, therefore do not open back
cover of unit. In case of any defect or repair of unit, please refer to qualified
service centre.
• SPECIFICATIONS GENERAL
Frequency Response 125Hz8kHZ
SignalToNoiseRatio 35dB
Output Power 2 W
ENGLISH
СПЕЦИФИКАЦИЯ
Общие технические данные
Частотный диапазон 125Гц8кГц
Отношениесигналшум 35дБ
Выходная мощность 2 Вт
итание AC230В ~ 50Гц
DC 6V UM1 x 4
Температура функционирования +5° С  +35 С°
Радиоприемник
Частотные диапазоны FM 64  108 мГц
АМ 530  1700 кГц
Колонки 8 Ом
Наушники 32 Ом
Аксессуары
Инструкция 1 шт.
СРОК СЛУЖБЫ МАГНИТОЛЫ НЕ МЕНЕЕ 3Х ЛЕТ
РУССКИЙ
512
3103.qxd 09.07.03 11:03 Page 10

Terminal Impedance Speaker 8 OHMS
Headphone 32 OHMS
Power Requirement AC 230V ~ 50Hz
DC 6V UM1 x 4
Operation temperature +5°C+35°C
RECEIVER SECTION
ReceivingBands AM 5301700KHz
FM 64108 MHz
ACCESSORIES
Instruction Booklet 1
Caution
• To avoid electric shock, this unit must not be exposed to dripping water or
water splash.
• Ventilation not being impeded.
SERVICE LIFE OF RADIO CASSE E RECORDER NO LESS HAN 3 YEARS
механизмы магнитолы. Смятая пленка движется с неравномерной
скоростью и искажает запись.
•Используйте кассеты только хорошо известных торговых марок.
•Не рекомендуется использовать кассеты С120 (120 минут). Эта
сверхтонкая пленка может порваться.
•Магнитола не предназначена для воспроизведения лент типа CrO2, Fe
Cr или Metal. Убедитесь, что используемая вами пленка обычного типа
(TYPE 1).
•ри использовании дешевых пленок звук может приглушаться изза
попадания оксидов и других элементов на магнитную головку. В этом
случае следует использовать кассету для чистки головок. Запись,
сделанная после удаления загрязнения, будет качественной.
•Если лента размоталась, натяните ее карандашом.
•Если лента имеет более сильное натяжение, чем предусмотрено, она
может быть “зажевана” в гармошку (это видно в центральное окошко).
Размотайте пленку и снова замотайте.
•Не проигрывайте поврежденные или изношенные кассеты, это может
стать причиной поломки магнитолы.
•Для предотвращения случайного стирания записи удалите
предохранительный язычок кассеты. Вы можете осуществить запись на
кассету, заклеив скотчем отверстие слева от язычка.
•Не храните кассеты вблизи источников магнитных полей (телевизор,
компьютер). Магнитное поле может снизить чувствительность кассеты
или стереть запись на ней.
•Не храните кассеты в пыльных и влажных местах.
КОРПУС
•ротирайте корпус магнитолы слегка влажной тканью.
•Не используйте для чистки растворители, бензин, абразивные средства.
•Не допускайте попадания жидкости вовнутрь прибора.
ЧИСТКА ГОЛОВОК
Для обеспечения нормальной работы магнитофона регулярно чистите
лентопротяжный механизм ( прижимной резиновый ролик, матнитные
головки, направляющие валики и стойки). Чистку следует производить
тампоном, смоченным в спирте или специальной жидкости. Не
используйте для чистки ворсистые ткани, любые абразивные материалы и
растворители. Загрязнение механизма зависит от качества магнитной
ленты, поэтому используйте только кассеты известных производителей.
РУССКИЙENGLISH
611
3103.qxd 09.07.03 11:03 Page 12

3. Вставьте кассету.
4. Закройте отсек кассеты легким нажатием на крышку.
5. Для начала воспроизведения нажмите кнопку "PLAY".
6. Для временной остановки воспроизведения нажмите кнопку "PAUSE".
Для продолжения воспроизведения нажмите кнопку повторно.
7. Для окончания воспроизведения нажмите кнопку STOP|EJECT. о окон
чании пленки в кассете сработает система "автостоп" и воспроизведение
автоматически будет остановлено.
• Автостоп
Магнитола снабжена механизмом "Автостоп", который автоматически
выключает воспроизведение или запись, если кассета заканчивается.
• Запись со встроенного микрофона
1. Вставьте кассету.
2. Установите РР в положение ТАРЕ, а регулятор громкости в минималь
ное положение.
3. Нажмите кнопку RECORD и кнопку PLAY. Запись начнется.
4. Говорите нормальным голосом на расстоянии примерно 30 см от микро
фона. Данный аппарат оснащен системой АРУЗ (автоматическая регули
ровка уровня записи), поэтому нет необходимости использовать при запи
си какиелибо регуляторы.
5. Для временной остановки записи нажмите кнопку "PAUSE".
• Запись с радио
1. Настройтесь на станцию, которую Вы хотели бы записать,
2. Вставив кассету, нажмите кнопку RECORD и кнопку PLAY одновременно.
3. Установите уровень громкости по своему желанию. оложение регуля
торов не влияет на уровень записи.
редотвращение случайного стирания записи. Для предотвращения слу
чайного стирания записи, которую бы Вы хотели сохранить, удалите пре
дохранитель или язычки на торцевой стороне кассеты. осле удаления
язычков запись на эту кассету будет невозможна. Если Вам нужно будет
записать на эту кассету, заклейте места где были язычки липкой лентой.
ОБСЛУЖИВАНИЕ
ВЫБОР КАССЕТ
Состояние Вашей магнитолы зависит от качества используемых Вами
магнитных лент. ленки низкого качества могут порваться и намотаться на
РУССКИЙ РУССКИЙ
1. Регулятор настройки радио
2. ереключатель частотных
диапазонов
3. Функциональный
переклюЧатель
4. FM aнтенна
5. Регулятор громкости
6. Кнопка “ АУЗА”
7. Кнопка“СТО /ВЫБРОС”
8. Кнопка ускоренной
перемотки вперед
9. Кнопка ускоренной
перемотки назад
10. Кнопка “ВОС РОИЗВЕДЕНИЕ”
11. Кнопка “ЗА ИСЬ”
12. Микрофон
13. Ручка магнитолы
14. Шкала настройки радио
15. Динамик
16. Гнездо для подключения
сетевого шнура
17. Отсек для батареек
710
3103.qxd 09.07.03 11:03 Page 14

• ПИТАНИЕ ОТ СЕТИ
1. еред подключением магнитолы к сети убедитесь в том, что напряже
ние в Вашей электросети соответствует напряжению питания аппарата.
2. одсоедините шнур питания и включите магнитолу в сеть.
• ПИТАНИЕ ОТ БАТАРЕЙ
1. Установите функциональный переключатель в положение TAPE.
2. Отсоедините шнур питания и откройте отсек батарей.
3. Установите в отсек батарей 4 батарейки UМ1/размер D. ри установке
соблюдайте полярность, указанную на панели отсека батарей. ри дли
тельном неиспользовании магнитолы извлекайте батарейки из отсека.
• ФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Режим RADIO
 для приема радио передач;
 для записи с радиоприемника;
Режим APE
 для воспроизведения кассеты;
 для записи со встроенного микрофона;
• РАДИО
1. Установите РР в положение "Radio".
2. Выберите диапазон переключателем Band.
3. Настройтесь на станцию ручкой.
4. Отрегулируйте громкость ручкой.
5. Чтобы отключить режим RADIO установите функциональный переключа
тель в положение TAPE.
Примечание:
 ри прослушивании радиопередач в диапазонах УКВ и KB наилучшее ка
чество приема достигается изменением длины и направления антенны.
Встроенная система "автонастройки частоты" также улучшает качество
приема в диапазоне УКВ (FM).
• МАГНИТОФОН
• Воспроизведение
1. Установите функциональный переключатель в положение TAPE.
2. Нажмите кнопку STOP EJECT для открытия отсека кассеты. Отсек не от
кроется, если нажата одна из кнопок "Запись", "Воспроизведение", " ере
мотка". В этом случае нажмите кнопку повторно.
РУССКИЙ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Чтобы Ваша магнитола служила максимально долго, обратите внимание на
следующие правила пользования:
•еред включением прибора в сеть проверьте, соответствует ли напряжение,
указанное на магнитоле, напряжению в вашем доме.
•ри подключении сетевого шнура к штекеру, расположенному на задней стенке
аппарата, вилка должна быть выключена из розетки. Необходимо строго
соблюдать последовательность подключения к сети 220В:
а) подключить сетевой шнур к аппарату,
б) подсоединить шнур к сети 220В.
ри несоблюдении последовательности трансформатор может выйти из строя.
•ри выключении сетевого шнура из розетки держитесь не за шнур, а за вилку.
•Если Ваша магнитола оснащена переключателем напряжения, установите его в
правильное положение. ри установке переключателя в положение, не
соответствующее напряжению сети, аппарат может выйти из строя.
•Если система долгое время не используется, отключите ее от электросети.
•ри длительном неиспользовании аппарата извлеките батарейки из отсека.
•Не устанавливайте систему в места, где она может быть подвержена действию
воды, влажности, тепла, прямого солнечного света. Держите магнитолу вдали
от источников магнитных полей (телевизор, акустические системы,
намагниченные объекты).
•Не подвергайте систему резким перепадам температур.
•Следите за тем, чтобы металлические предметы или жидкости не попадали
внутрь корпуса системы. Если в корпус попал посторонний предмет или
жидкость, отключите магнитолу, извлеките батарейки и обратитесь в
мастерскую по обслуживанию и ремонту аудиотехники.
Графические символы, нанесенные на задней панели прибора, имеют
следующее значение:
Опасное напряжение внутри прибора, которое может служить
причиной электрического удара.
Инструкция по эксплуатации содержит важные рекомендации,
которых следует придерживаться для вашей безопасности.
РУССКИЙ
ОСТОРОЖНО!
РИСК ЭЛЕКТРИЧЕСКОГО УДАРА!
НЕ ОТКРЫВАТЬ!
ВО ИЗБЕЖАНИЕ ОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ ЗАДНЮЮ
КРЫШКУ.
ВНУТРИ А АРАТА НЕТ ДЕТАЛЕЙ, ТРЕБУЮЩИХ ОБСЛУЖИВАНИЯ ОЛЬЗОВАТЕЛЕМ.
ОБСЛУЖИВАНИЕ ДОЛЖНО ВЫ ОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМИ С ЕЦИАЛИСТАМИ.
8 9
3103.qxd 09.07.03 11:03 Page 16
