Whalen Fallbrook SPUS-FBBK-GM User manual

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2021-03-02 Rev. 0001-A
Fallbrook Bookcase
Model # SPUS-FBBK-GM
ADULT ASSEMBLY REQUIRED DUE TO THE PRESENCE OF SMALL PARTS, SHARP
POINTS, SHARP EDGES AS RECEIVED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our toll-free customer service number and have your
instructions and parts list ready to provide the model name, part name or factory number:
1-866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenfurniture.com
Or e-mail your request to [e-mail]
LOT NUMBER:
DATE PURCHASED: / /

2
MANUFACTURER: Whalen Furniture Manufacturing
CATALOG: Fallbrook Bookcase
MODEL # SPUS-FBBK-GM

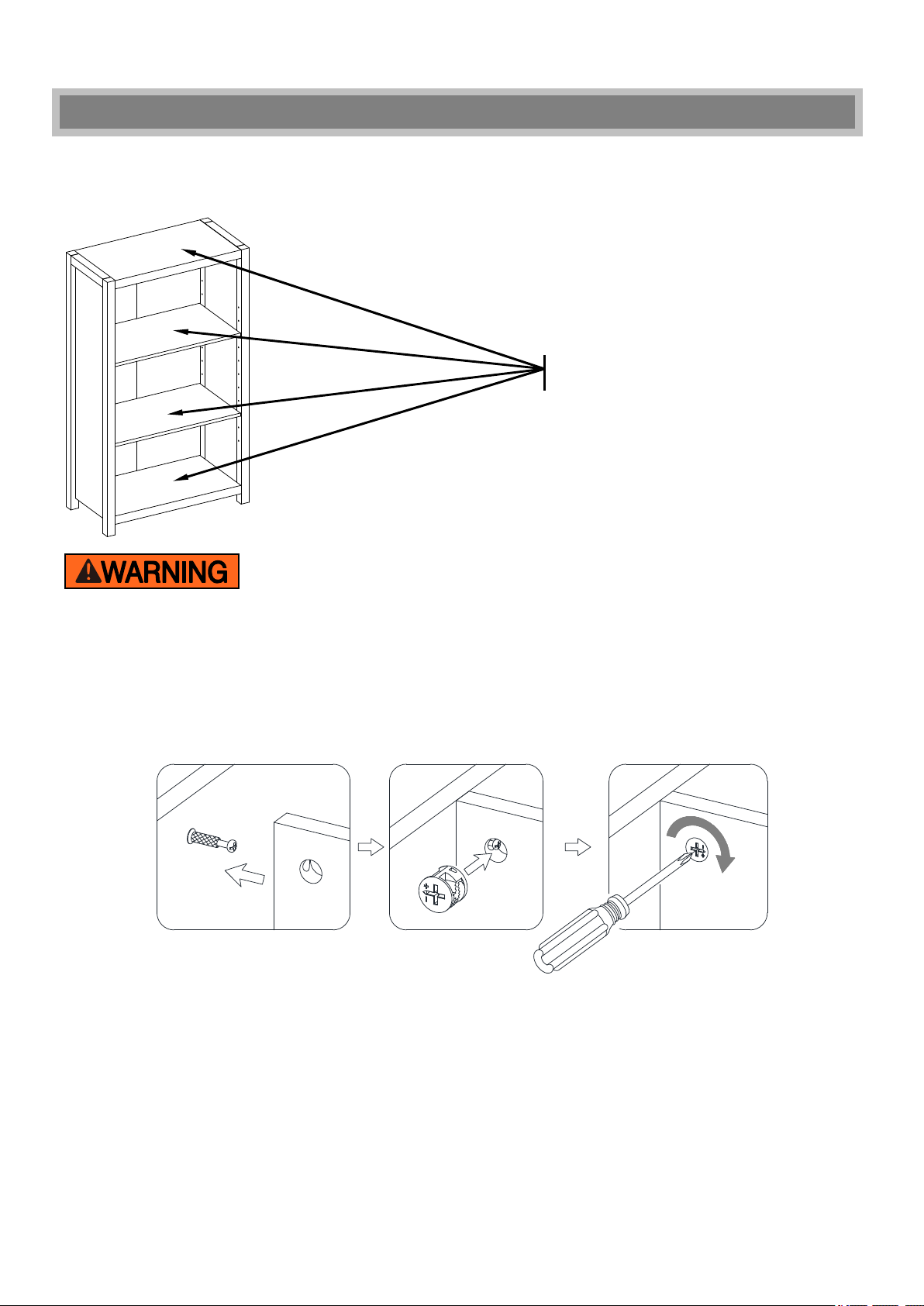

CAM LOCK SYSTEM OPERATION
HOW THE KNOCK DOWN (KD) ASSEMBLY SYSTEM WORKS
1. Screw the Cam Bolt into the threaded inserts on the panel. Connect both panels together; making sure Cam
Bolt goes into the pre-drilled hole on the end of panel for Cam Lock.
2. Insert the Cam Lock into the pre-drilled large hole on the panel. Make sure the arrow on the face of Cam
Lock faces out and points towards Cam Bolt.
3. Take a Phillips screwdriver and rotate the Cam Lock clockwise to lock the Cam Bolt in place.
You are now ready to assemble the KD unit
M A X I M U M R E C O M M E N D E D W E I G H T L O A D S
MAXIMUM LOAD 22.7 kg / 50 lb
THIS UNIT IS INTENDED ONLY FOR USE WITHIN THE MAXIMUM
WEIGHTS INDICATED. USE WITH LOAD HEAVIER THAN THE MAXIMUM WEIGHTS
INDICATED MAY RESULT IN INSTABILITY, CAUSING POSSIBLE INJURY.
123

3

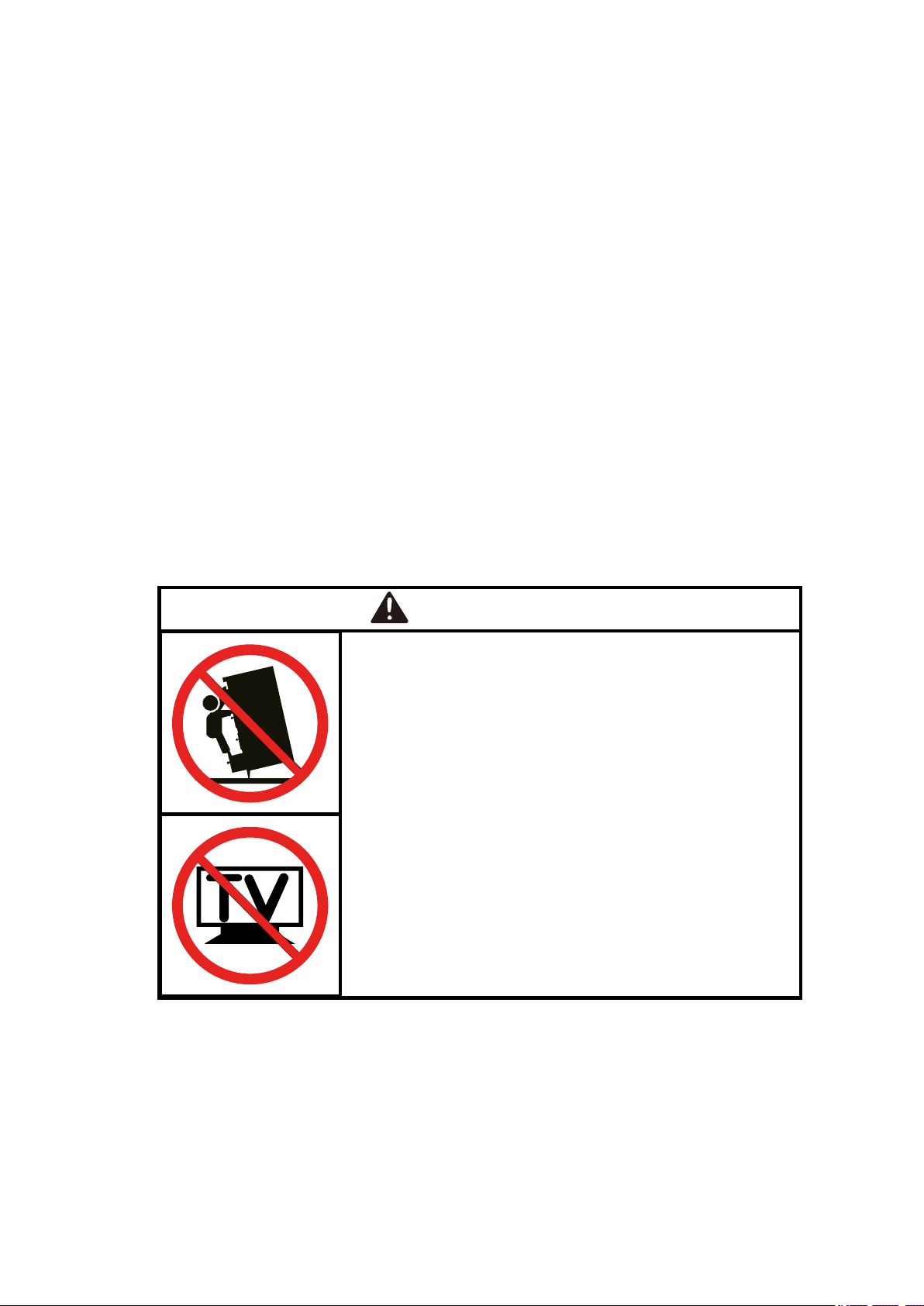

FURNITURE TIPPING RESTRAINT
YOUNG CHILDREN MAY BE INJURED BY TIPPING FURNITURE AND YOU MUST
USE THIS TIPPING RESTRAINT TO ATTACH THIS UNIT TO THE WALL, TO
PREVENT ACCIDENTS AND/OR INJURIES.
THIS HARDWARE MUST BE PROPERLY INSTALLED (FOLLOW ALL
DIRECTIONS IN ORDER ON THIS INSTRUCTIONS), TO PROVIDE PROTECTION
AGAINST THE UNEXPECTED TIPPING OF FURNITURE DUE TO IMPROPER USE.
THIS PRODUCT IS ONLY A DETERRENT. IT IS NOT A SUBSTITUTE FOR PROPER
ADULT SUPERVISION. USE OF TIP-OVER RESTRAINTS MAY ONLY REDUCE,
BUT NOT ELIMINATE, THE RISK OF TIP-OVER.
Children have died from furniture tipover.
To reduce the risk of furniture tipover:
 ALWAYS install tipover restraint provided.
 NEVER put a TV on this product.
 NEVER allow children to stand, climb or hang
on drawers, doors, or shelves.
 NEVER open more than one drawer at a time.
 Place heaviest items in the lowest drawers.
Use of tip-over restraints may only reduce,
but not eliminate, the risk of tip-over.
WARNING

4

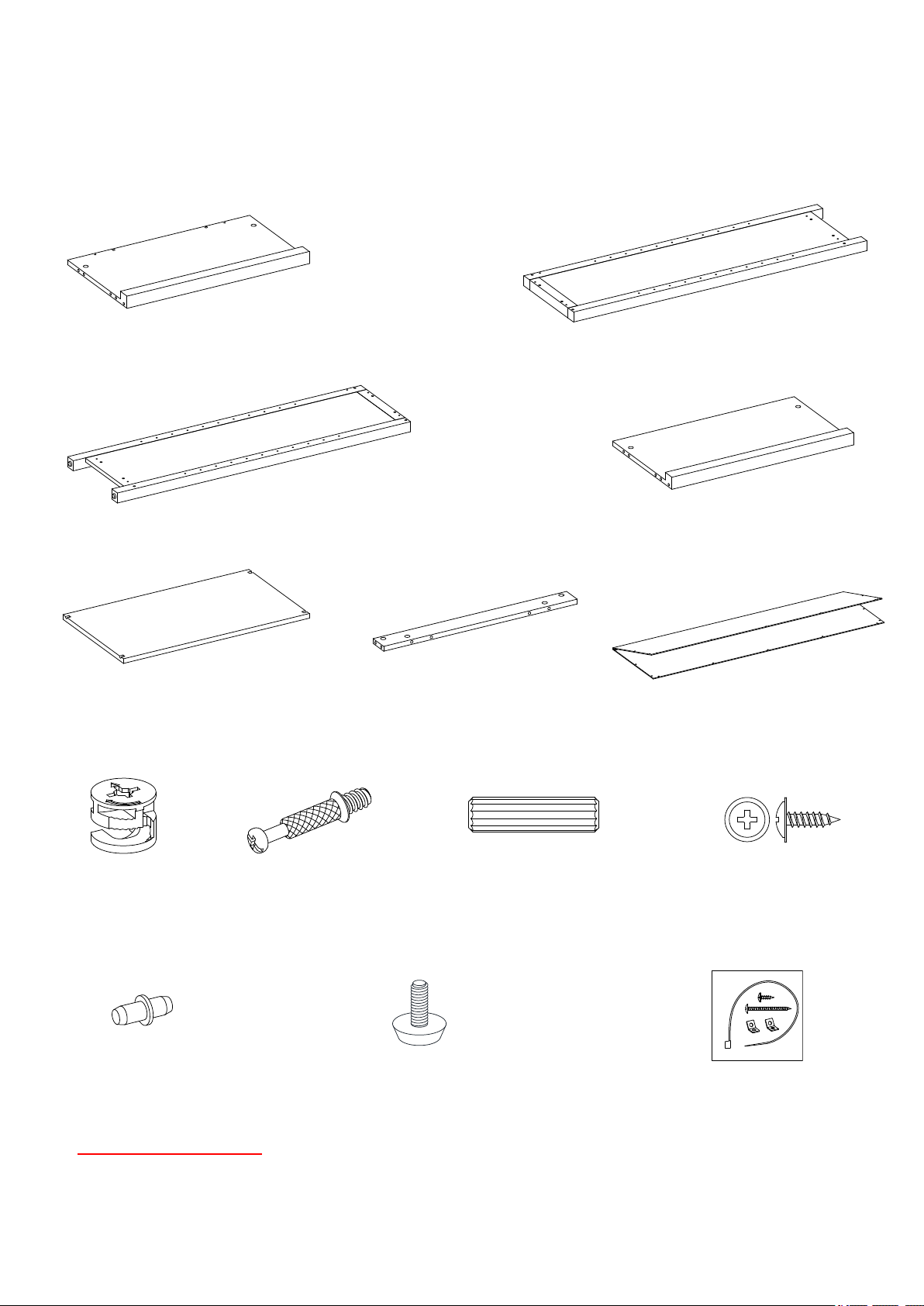

Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
A- Top Panel (Qty. 1) B- Left Side Panel (Qty. 1)
C- Right Side Panel (Qty. 1) D- Bottom Panel (Qty. 1)
E- Adjustable Shelf (Qty. 2) F- Top Back Stretcher (Qty. 1) G- Back Panel (Qty. 1)
(1) Cam Lock (2) Cam Bolt (3) M8 x 30 mm Wood Dowel (4) M4 x 12 mm Screw
(Qty. 12) (Qty. 12) (Qty. 16+1 extra) (Qty. 18+1 extra)
(5) Shelf Pin (6) Floor Leveler Tipping Restraint Hardware Kit (Qty. 2)
(Qty. 8) (Qty. 4) (Included in plastic bag)
Tools required (not included): Phillips screwdriver, stud finder, pencil, tape measure, power drill and 1/8 in drill bit.

5
3
3
F
A
1
1
Assembly Instruction
NOTE: DO NOT fully tighten all cam locks and bolts until you finish assembling all parts. Once
assembled, go back and fully tighten all cam locks and bolts.
1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a
carpeted floor or the empty carton to avoid any scratch.
2. Securely screw the Cam Bolts (2) into the designated small holes on the Top Panel (A) and Side Panels
(B and C) using a Phillips screwdriver.
3. Attach the Top Back Stretcher (F) to the Top Panel (A) with two Wood Dowels (3) and two Cam Locks (1).
(Refer to page 2 on Cam Lock system operation supplement).
Cam locks face inward
B
C
A
2

6
3
B
A
D
1
B
D
Assembly Instructions

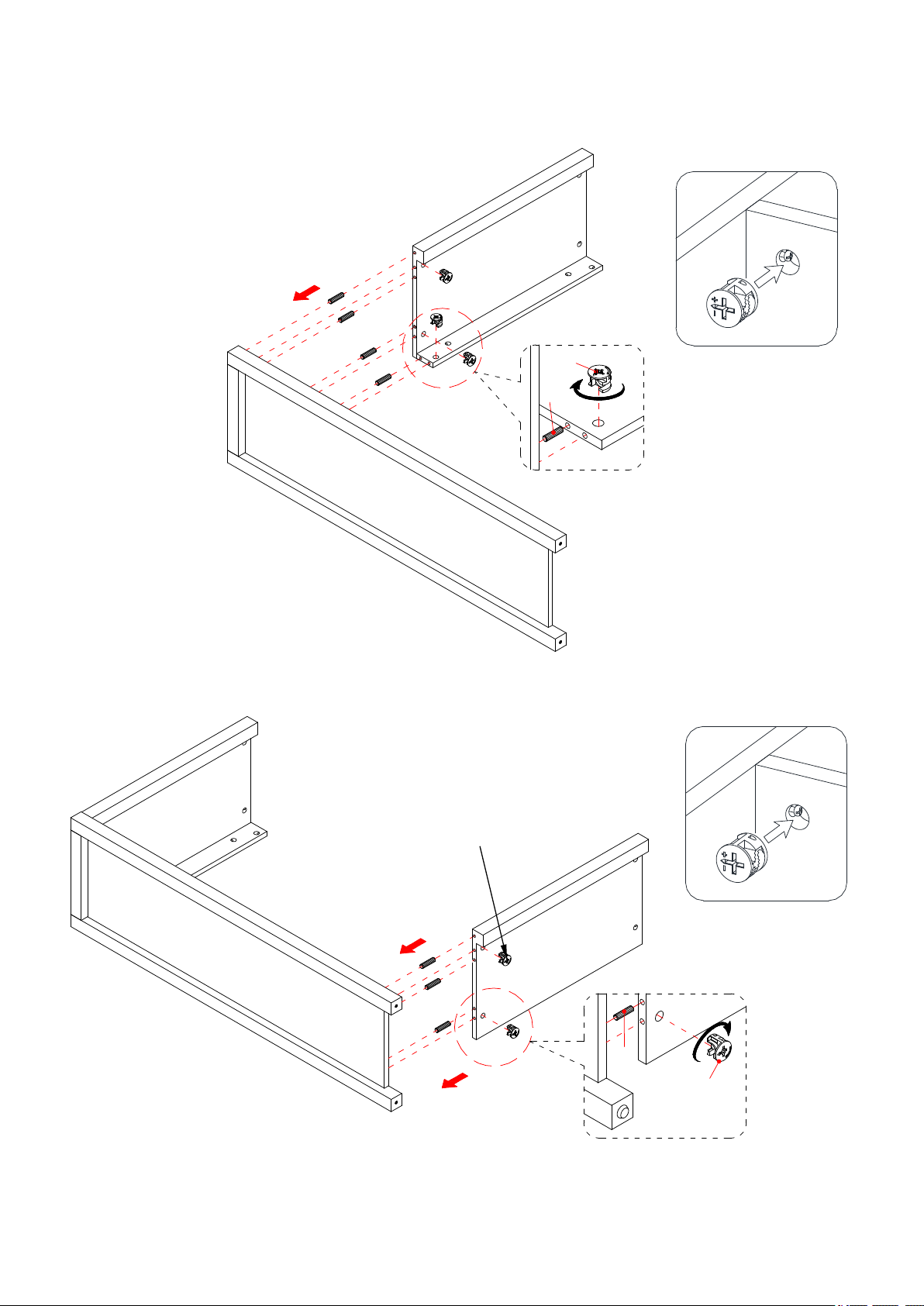

4. Insert four Wood Dowels (3) into the inner holes on the Top Panel (A) and Top Back Stretcher (F) and
attach them to the Left Side Panel (B) by engaging three Cam Locks (1).
5. Attach the Bottom Panel (D) to the Left Side Panel (B) with three Wood Dowels (3) and two Cam Locks (1).
The cam locks will face
the floor when the unit is
turned upright
3
B
A
1
A/F
B
F

7
C
A
G
4
G
Assembly Instructions

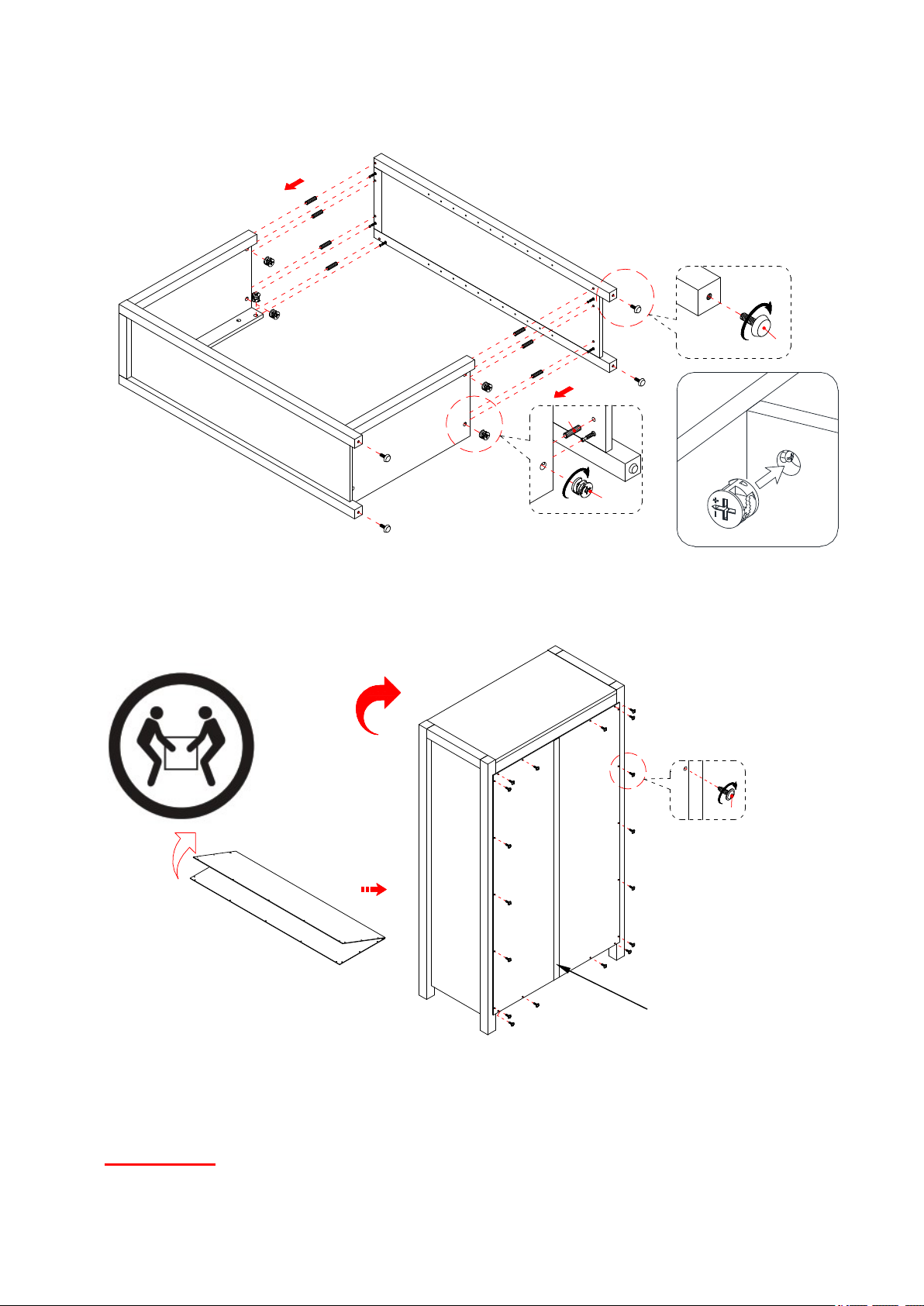

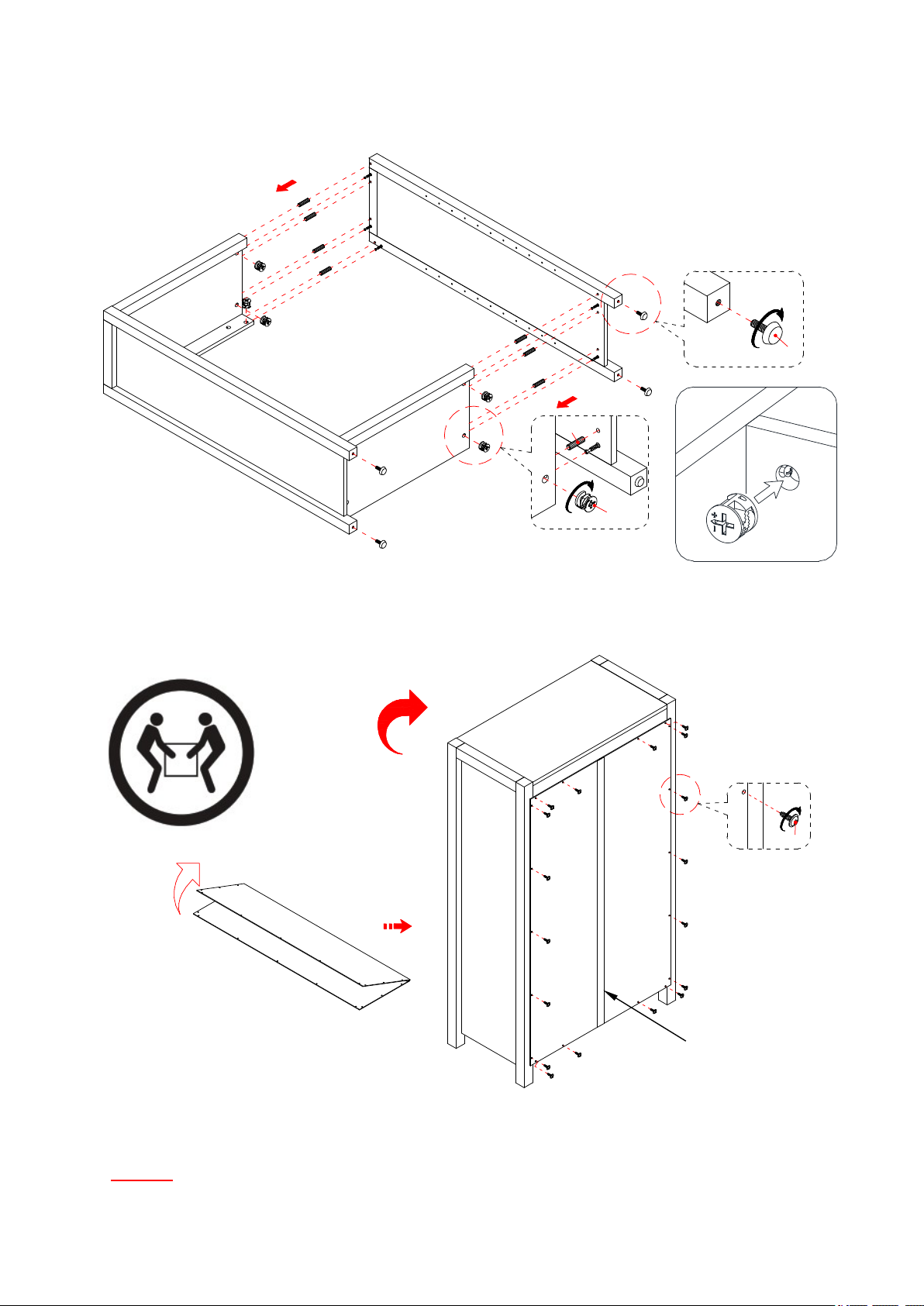

6. Repeat the same procedure to attach the Right Side Panel (C) on the opposite side.
7. Securely screw the Floor Levelers (6) into the threaded sockets on the bottom of Side Panels (B and C).
8. Now, go back and securely tighten all the cam locks. Make sure that all the parts are tight and there are
no gaps between the parts. This will help keep the unit square.
9. Stand the assembled unit upright and position it near the final location.
10. Unfold the Back Panel (G) and align the drilled holes on the Back Panel to the pilot holes on the Top Back
Stretcher (F) properly. Fasten the Back Panel (G) into place with the provided 12 mm Screws (4).
NOTE: We recommend attaching back panel with the washer head screws at the corners first.
The adhesive tape
faces outward
B/C
6
3
B
D
A
F
C
1
DC

8
Assembly Instructions
11. Insert the Shelf Pins (5) into the desired holes on the Side Panels (B and C). Make sure you place the
four Shelf Pins (5) in the same level so the shelf is not tilted. Tilt and set the Adjustable Shelves (E) onto
the Shelf Pins (5).
A
C
B
E
E
5
5
E
Finished edge

9
Assembly Instructions
Tools required (not included): Phillips screwdriver, stud finder, tape measure, pencil, power drill and 1/8” drill bit.

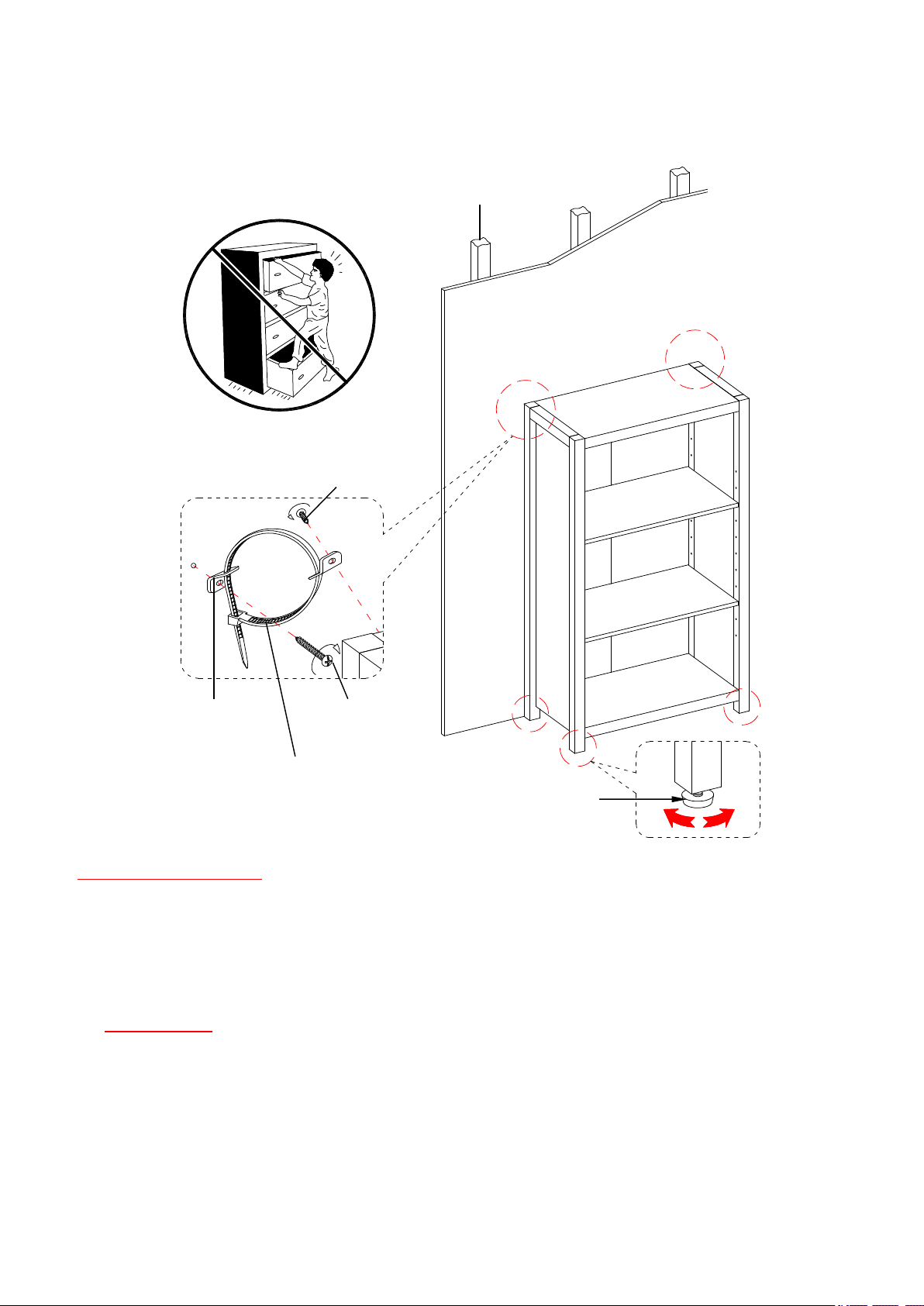

12. With assistance, position the assembled unit at the desired location against a wall. If necessary, adjust the
Floor Levelers (6) by hand to correct the tilting.
13. Now, follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to
attach the tip-over restraints to the unit and the wall.
NOTE: The tipping restraint hardware included is for wooden stud wall construction. It must be attached
to a wall stud. Depending upon your wall construction, different anchor hardware maybe required. Please
contact your local hardware store for assistance. Young children can be seriously injured by tipping
furniture. You must install the tipping restraint hardware with the unit to prevent the unit from tipping,
causing any accidents or damage. The tipping restraints are intended only as a deterrent, they are not a
substitute for proper adult supervision. The tipping restraints are not earthquake restraints. If you wish to
add the extra security of earthquake restraints, they must be purchased and installed separately.
Wooden Stud
Wall
Short screw
Wall
Long screw
Metal bracket
Nylon strap
Floor leveler
B/C

10
Care and Maintenance
 Use a soft, clean cloth that will not scratch the surface when dusting.
 Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.
 Using solvents of any kind on your furniture may damage your furniture’s finish.
 Never use water to clean your furniture as it may cause damage to the finish.
 Always use coasters under beverage glasses and flowerpots.
 Liquid spills should be removed immediately. Using a soft, clean cloth, blot the spill gently. Avoid rubbing.
 Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may create
spotting within the furniture finish.
 In the event that your furniture is stained or otherwise damaged during use, we recommend that you call a
professional to repair your furniture.
 Check bolts/screws periodically and tighten them if necessary.
Further Advice about Wood Furniture Care
It is best to keep your furniture in a climate-controlled environment. Extreme temperature and humidity changes
can cause fading, warping, shrinking and splitting of wood. It is advised to keep furniture away from direct
sunlight as sun may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and helpful
tips will enhance your furniture as it ages.
We hope you enjoy your purchase for many years.
Thank you for your purchase!
Quality Guarantee
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace
it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your highest
expectations. We guarantee that you will immediately see the value of our fine furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state or
province to province.
Whalen Furniture Manufacturing
1578 Air Wing Road, San Diego CA, 92154, USA
Customer Service: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenfurniture.com

CE LIVRET D’INSTRUCTIONS CONTIENT D’IMPORTANTES CONSIGNES DE SÉCURITÉ.
LIRE ET CONSERVER POUR RÉFÉRENCE FUTURE.
Date 2021-03-02 Rév. 0001-A
Bibliothèque Fallbrook
Modèle no SPUS-FBBK-GM
ASSEMBLAGE PAR UN ADULTE REQUIS EN RAISON DES PETITES PIÈCES, DES
BOUTS POINTUS ET DES BORDS TRANCHANTS
Pour toute question sur le montage ou en cas de pièce manquante, NE PAS retourner cet article au point
de vente. Communiquer sans frais avec notre service à la clientèle en ayant en mains les instructions et
la liste des pièces pour indiquer le nom du modèle, le nom de la pièce ou le numéro d’usine :
1-866-942-5362
Heure normale du Pacifique, entre 8 h 30 et 16 h 30, du lundi au vendredi
Vous pouvez également visiter notre site Web 24 heures par jour, 7 jours sur 7 pour obtenir de l’aide sur
le produit www.whalenfurniture.com
ou transmettre une demande par courriel à par[email protected]om
NUMÉRO DE LOT:
DATE D’ACHAT: / /

2
FABRICANT: Whalen Furniture Manufacturing
CATALOGUE: Bibliothèque Fallbrook
MODÈLE NO SPUS-FBBK-GM

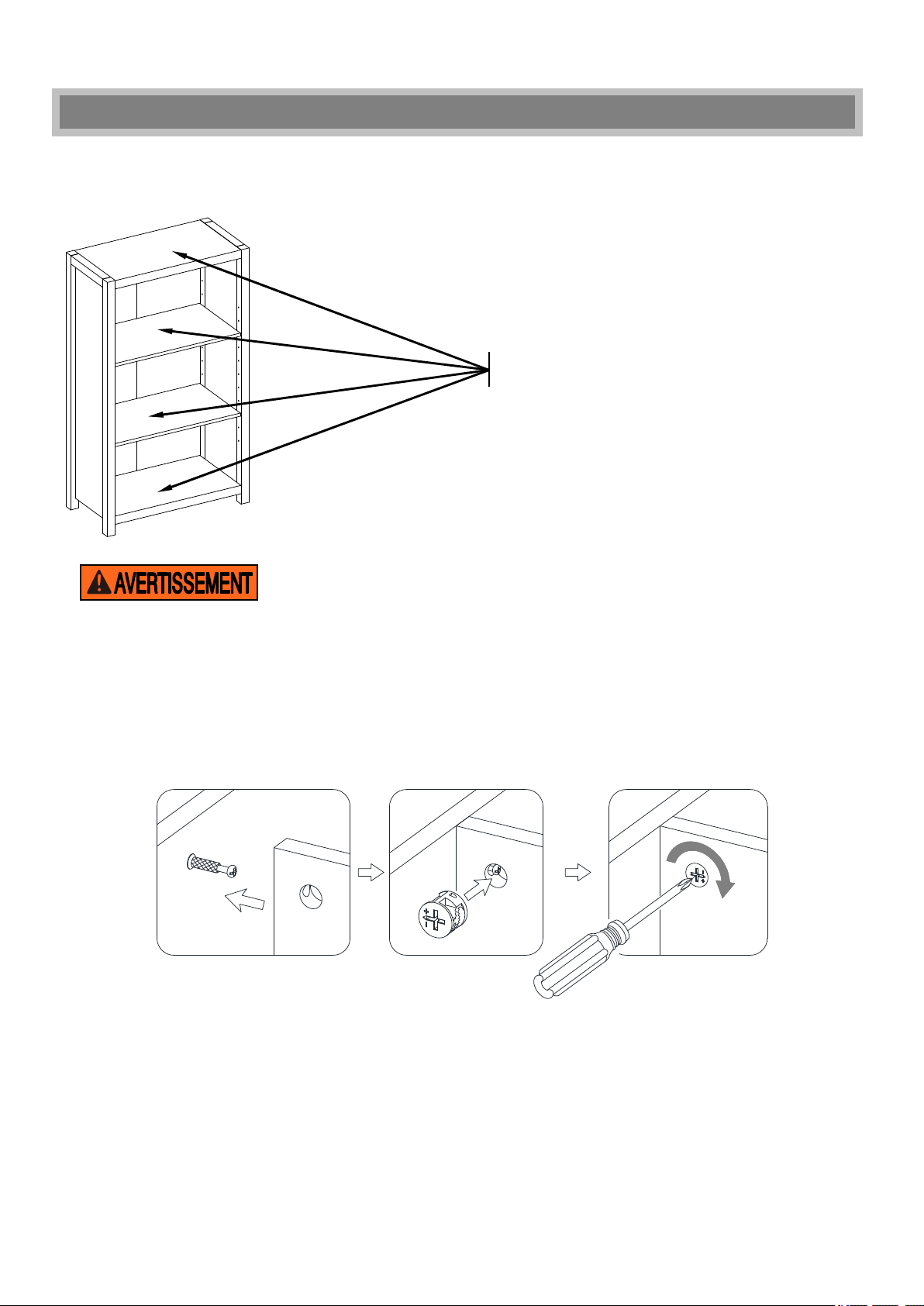

FONCTIONNEMENT DU SYSTÈME À CAME DISSIMULÉE
FONCTIONNEMENT DU SYSTÈME DE BLOCAGE
1. Visser un boulon à came dans la douille taraudée sur le panneau. Insérer une came dissimulée dans le
trou percé sur le panneau.
2. S’assurer que la flèche sur la came dissimulée soit orientée vers l’entrée du boulon à came.
3. Connecter les deux panneaux en s’assurant que le boulon à came s’insère dans le trou percé à l’extrémité du
panneau avec la came dissimulée.
L’unité est maintenant prête pour le montage.
C HAR GES MAXI MAL E S R E CO
M M
A N DÉ E S
CHARGE MAXIMALE 22,7 kg / 50 lb
CETTE UNITÉ DOIT ÊTRE UTILISÉE EN RESPECTANT LES POIDS
MAXIMAUX INDIQUÉS. L’UTILISATION DE L’UNITÉ AVEC UNE CHARGE SUPÉRIEURE
AUX POIDS MAXIMAUX INDIQUÉS PEUT CAUSER L’INSTABILITÉ, VOIRE MÊME DES
BLESSURES
.
123

3

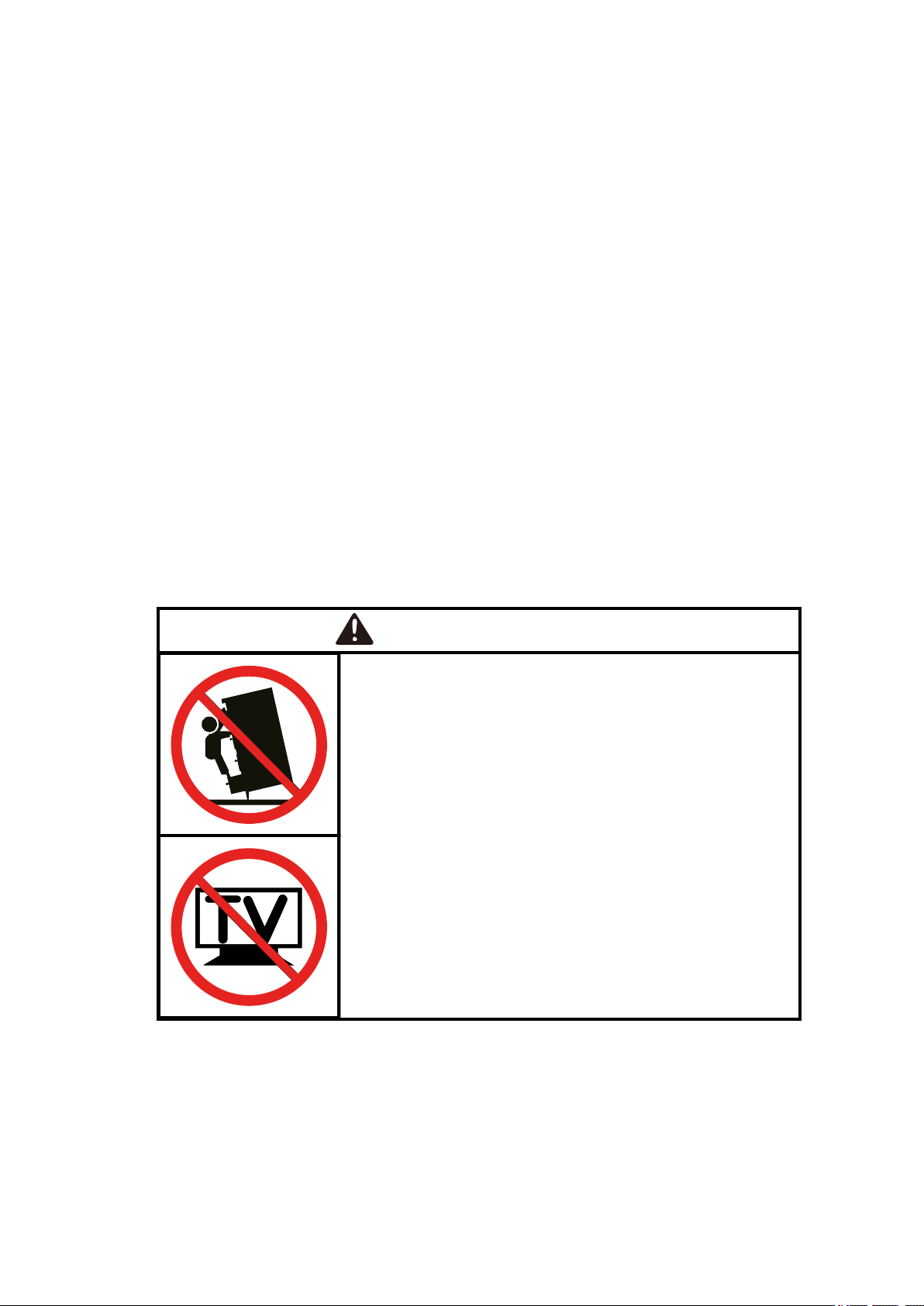

TROUSSE ANTIBASCULE
LES JEUNES ENFANTS PEUVENT ÊTRE BLESSÉS PAR UN MEUBLE QUI TOMBE
ET LA TROUSSE ANTIBASCULE DOIT ÊTRE UTILISÉE POUR FIXER L'UNITÉ AU
MUR AFIN DE PRÉVENIR LES ACCIDENTS ET LES BLESSURES.
CE DISPOSITIF DOIT ÊTRE INSTALLÉ CORRECTEMENT (SUIVRE TOUTES LES
DIRECTIVES DANS L'ORDRE) AFIN D'OFFRIR UNE PROTECTION CONTRE LA
CHUTE INATTENDUE DU MEUBLE SUITE À UNE UTILISATION INADÉQUATE.
CE PRODUIT SERT DE DISSUASIF SEULEMENT ET NE REMPLACE PAR UNE
SUPERVISION ADULTE ADÉQUATE. L'UTILISATION DE LA TROUSSE
ANTIBASCULE NE PEUT QUE RÉDUIRE LE RISQUE DE CHUTE MAIS SANS
L'ÉLIMINER.
Des enfants sont décédés à cause du basculement
du meuble. Pour réduire le risque de la chute du
meuble:
 TOUJOURS installer la quincaillerie antibasculement
fournie.
 NE JAMAIS mettre un téléviseur sur ce produit.
 NE JAMAIS laisser les enfants se tenir debout, grimper
ni s’accrocher sur les tiroirs, les portes ou les tablettes.
 NE JAMAIS ouvrir plus d’un tiroir à la fois.
 Placer les articles les plus lourds sur les tiroirs inférieurs.
L’utilisation des trousses antibascules peut
seulement réduire le risque de chute, sans
toutefois l’éliminer.
AVERTISSEMENT

4
Liste des pièces et de la quincaillerie
Lire toutes les instructions et s’assurer d’avoir toutes les pièces et de la quincaillerie mentionnées avant
de débuter le montage.
A- Panneau superieur (Qté. 1) B- Panneau latéral gauche (Qté. 1)
C- Panneau latéral droit (Qté. 1) D- Panneau inférieur (Qté. 1)
E- Etagère réglable (Qté. 2) F- Civière arrière supérieure (Qté. 1) G- Panneau arrière (Qté. 1)
(1) Verrous à cam (2) Boulon à came (3) Goujon en bois M8 x 30 mm (4) Vis M4 x 12 mm
(Qté. 12) (Qté. 12) (Qté. 16+1 extra) (Qté. 18+1 extra)
(5) Goupille d'étagère (6) Patin réglable Trousse antibascule (Qté. 2)
(Qté. 8) (Qté. 4) (Inclus dans le sac plastique)
Outils requis (non inclus) : tournevis à pointe cruciforme, détecteur de montants, crayon, ruban à mesurer,
perceuse électrique et mèche de 1/8 po.

5
3
3
F
A
1
1
Instructions de montage
REMARQUE: Veuillez ne pas complètement serrer les verrous et boulons à came avant d'avoir fini
d'assembler toutes les pièces.Une fois assemblé, revenez en arrière et serrez complètement tous les
verrous et boulons à came.
1. Déballez l'unité et vérifiez que vous disposez de tout le matériel et des pièces nécessaires. Assemblez
l'unité sur un sol recouvert de moquette ou sur le carton vide pour éviter toute rayure.
2. Vissez solidement les Boulons à came (2) dans les petits trous prévus à cet effet sur la Panneau Supérieur
(A) et des Panneaux latéraux (B et C) à l'aide d'un tournevis Phillips.
3. Fixez la Civière arrière supérieure (F) au Panneau supérieur (A) à l'aide de deux Chevilles en bois (3) et
de deux Verrous à came (1). (Voir la page 2 sur le supplément de fonctionnement du Système de
verrouillage à came)
Les verrous à came sont orientés vers l'intérieur
B
C
A
2

6
3
B
A
D
1
B
D
Instructions de montage
4. Insérez quatre Chevilles en bois (3) dans les trous intérieurs du Panneau supérieur (A) et de la Civière
arrière supérieur (F) et fixez-les au Panneau latéral gauche (B) en engageant trois Verrous à came (1).
5. Fixez le Panneau inférieur (D) au Panneau latéral gauche (B) à l'aide de trois Chevilles en bois (3) et de
deux Verrous à came (1).
Les verrous à came seront
tournés vers le sol lorsque
l'unité est tournée à la
verticale
3
B
A
1
A/F
B
F

7
C
A
G
4
G
Instructions de montage
6. Répétez la même procédure pour fixer le Panneau latéral droit (C) sur le côté opposé.
7. Vissez fermement les Niveleurs de plancher (6) dans les douilles filetées au bas des Panneaux latéraux (B et C).
8. Maintenant, revenez et serrez fermement tous les vis et verrous à cames. Assurez-vous que toutes les
pièces sont bien serrées et qu'il n'y a pas d'espace entre les pièces. Cela permettra de maintenir l'unité à
l'équerre.
9. Mettez l'unité assemblée en position verticale et positionnez-la près de l'emplacement final.
10. Dépliez le Panneau arrière (G) et alignez correctement les trous percés sur le panneau arrière avec les
trous pilotes sur la Civière arrière supérieure (F). Fixez le Panneau arrière (G) en place avec les Vis (4)
de 12 mm fournies.
REMARQUE: Nous recommandons de fixer le panneau arrière avec les vis à tête rondelle dans les coins en
premier.
Le ruban adhésif est
tourné vers l'extérieur
B/C
6
3
B
D
A
F
C
1
DC

8
Instructions de montage
11. Insérez les Goupilles d'étagère (5) dans les trous souhaités sur les Panneaux latéraux (B et C). Veillez à
placer les quatre Goupilles d’étagères (5) au même niveau pour que l'étagère ne soit pas inclinée. Inclinez
et placez les Etagères réglables (E) sur les Goupilles d'étagère (5).
A
C
B
E
E
5
5
E
Bord fini

9
Instructions de montage
Outils requis (non inclus) : tournevis à pointe cruciforme, détecteur de montants, crayon, ruban à mesurer,
perceuse électrique et mèche de 1/8 po.
12. Demandez de l'aide pour positionner le unité assemblée à l'endroit désiré contre un mur. Si nécessaire,
ajustez les niveleurs de plancher (6) pour corriger l'inclinaison.
13. Suivez maintenant les instructions imprimées sur le sac en plastique contenant la quincaillerie de retenue
basculante pour fixer les dispositifs de retenue à l'appareil et au mur.
REMARQUE : La quincaillerie antibasculement fournie est conçue pour les murs à montants de bois.
Elle doit être fixée à un montant de bois. Selon le type de mur, des pièces d’ancrage différentes
pourraient être requises. Veuillez communiquer avec votre quincaillier pour obtenir de l’assistance. Les
jeunes enfants peuvent se blesser grièvement si le meuble bascule. La trousse antibasculement doit être
installée pour prévenir la chute du meuble causant des accidents ou des dommages à l’unité. Les trousses
antibasculement ne servent que de dissuasifs et ne remplacent pas une supervision adulte adéquate. Les
trousses antibasculement ne résistent pas aux tremblements de terre. Pour plus de sûreté en cas de
tremblement de terre, des dispositifs particuliers doivent être achetés et installés séparément.
Montant de bois
Mur
Vis courte
Mur
Vis longue
Support de métal
L’attache de nylon
Patin réglable
B/C

10
Soin et entretien
 Utiliser un linge doux et propre qui ne rayera pas la surface lors de l’époussetage.
 L’utilisation de poli à meuble n’est pas nécessaire. Le cas échéant, tester d’abord dans un endroit non apparent.
 L’utilisation de solvant de quelque nature que ce soit sur le meuble en endommagera le fini.
 Ne jamais utiliser d’eau pour nettoyer ce meuble car cela pourrait en endommager le fini.
 Toujours utiliser des sous-verre sous les breuvages et les pots à fleur.
 Le liquide renversé devrait être essuyé sur-le-champ. Utiliser un linge doux et propre et éponger doucement
le liquide. Éviter de frotter.
 Toujours utiliser des coussinets protecteurs sous les plats chauds. La chaleur peut causer une modification
chimique qui tachera le fini du meuble.
 Dans le cas où le meuble serait taché ou autrement endommagé durant l’utilisation, nous recommandons de
faire appel à un professionnel pour le réparer.
 Vérifier régulièrement les boulons et les vis et serrer au besoin.
Autres conseils d’entretien des meubles en bois
Il est préférable de garder le meuble dans un environnement contrôlé. Les écarts extrêmes de température et
d’humidité pourraient décolorer, tordre, rétrécir et fendre le bois. Il est conseillé de garder le meuble éloigné du
soleil direct car il pourrait en endommager le fini.
Des soins et un entretien appropriés à la maison prolongeront la durée de votre achat. Suivre les conseils
importants et utiles rehaussera la beauté de votre meuble avec le temps.
Nous vous souhaitons de profiter de votre meuble durant de nombreuses années.
Merci de votre achat!
Garantie de qualité
Nous sommes assurés que vous serez ravi de votre achat d’un meuble de Whalen Furniture.
Si la fabrication ou les matériaux de ce produit s’avéraient défectueux suite à une utilisation normale, nous le
réparerons ou le remplacerons jusqu’à concurrence d’un (1) an après la date d’achat. Chaque produit de Whalen
Furniture® est conçu pour répondre aux normes les plus strictes.
La présente garantie vous donne des droits légaux spécifiques et vous pourriez également bénéficier d’autres
droits qui varient d’une province ou d’un état à l’autre.
Whalen Furniture Manufacturing
1578 Air Wing Road, San Diego, CA 92154, USA
Service à la clientèle : 1-866-942-5362
8 h 30 à 16 h 30, heures normales du Pacifique, du lundi au vendredi
www.whalenfurniture.com
