Whalen Hendricks Series User manual

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2016-05-06 Rev. 0001-A Factory: DOHEFU
Hendricks 75” TV Console
Stock # HEN75C
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenstyle.com
Or e-mail your request to [e-mail]
LOT NUMBER:
DATE OF PURCHASE: / /

2
QUALITY GUARANTEE
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair or
replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet
your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from State to
State.
Customer Service: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenstyle.com
MANUFACTURER: Whalen Furniture Manufacturing
CATALOG: Hendricks 75” TV Console (HEN75C)
MADE IN CHINA
MAXIMUM RECOMMEN
DED WEIGHT LOADS
MAXIMUM LOAD 20 lb. (9.1 kg)
FITS UP TO MOST 80 in FLAT PANEL TVs
MAXIMUM LOAD 135 lb. (61.2 kg)
THIS UNIT IS NOT INTENDED FOR USE WITH CRT TVS. USE ONLY WITH FLAT
PANEL TVS AND AUDIO/VIDEO EQUIPMENT MEETING RECOMMENDED SIZE AND WEIGHT
LIMITS. NEVER USE WITH LARGER/HEAVIER THAN RECOMMENDED FLAT PANEL TVS OR
EQUIPMENT. TO AVOID INSTABILITY, PLACE FLAT PANEL TV IN THE CENTER OF THE UNIT; THE
BASE OF THE TELEVISION MUST BE ABLE TO REST ON THE SUPPORTING SURFACE OF THE
UNIT WITHOUT OVER-HANGING THE EDGES. IMPROPERLY POSITIONED FLAT PANEL TVS, OR
FLAT PANEL TVS INCLUDING OTHER EQUIPMENT THAT EXCEED RECOMMENDED SIZE AND
WEIGHT LIMITS COULD FALL OFF OR BREAK THE UNIT, CAUSING POSSIBLE SERIOUS INJURY.
MAXIMUM LOAD 50 lb. (22.6 kg)
MAXIMUM LOAD 30 lb. (13.6 kg)

3
Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are
present before beginning assembly.
A- TV Console (1)
B- Small Adjustable Shelf (2) C- Large Adjustable Shelf (1 )
(Pre-attached) (Pre-attached)
Allen wrench (1) Touch-up Pen (1) Tipping Restraint Hardware Kit (2)
(Included in plastic bag)
Tools required: Allen wrench (provided) and Phillips screwdriver (not provided).

4
Assembly Instructions
1. Unpack the unit and confirm that you have all the hardware and required parts.
2. With the help of an assistant, remove the TV Console (A) from the box, and place it near the final
installation location.

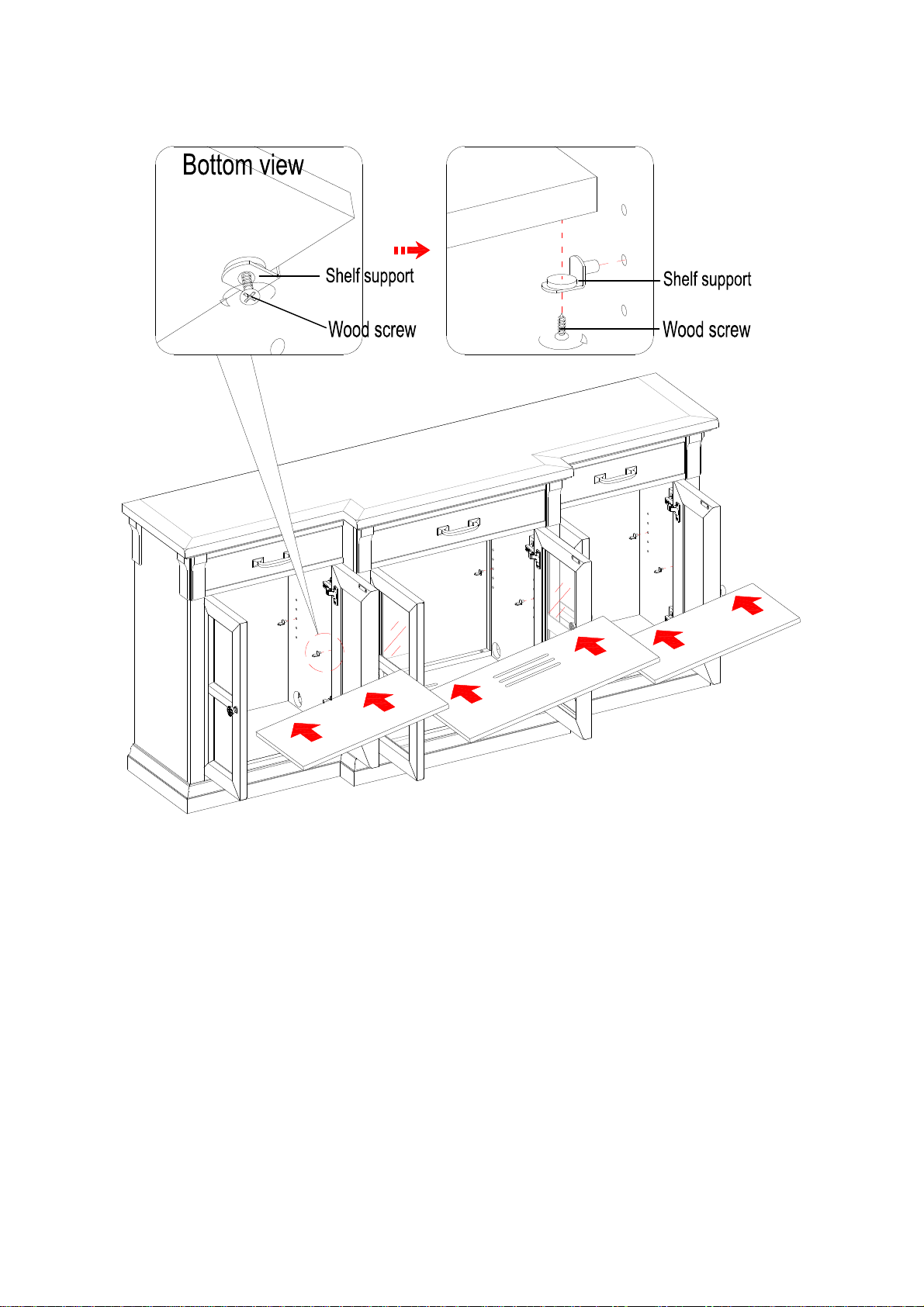

3. The Adjustable Shelves (B and C) are pre-installed for shipping. If the shelf position is not to your liking,
you will need to reposition the shelf by following the steps below.
a. Look under each Shelf (B and C), and locate the wood screws holdingthe shelf to the shelf supports.
b. Remove the wood screws from each shelf support with a Phillips screwdriver.
c. Remove the Shelf (B or C) from the console.
d. Remove the shelf supports from the console and re-position them in the desired location. Make sure you
place the shelf supports in the same level so the Shelf is not tilted.
e. Place the Shelf (B orC) back onto the newly relocated shelf supports.
f. Using the Phillips screwdriver, reinstall the wood screws through the shelf supports and into the shelf.
B
B
C
A
B/C
B/C

5
Assembly Instructions

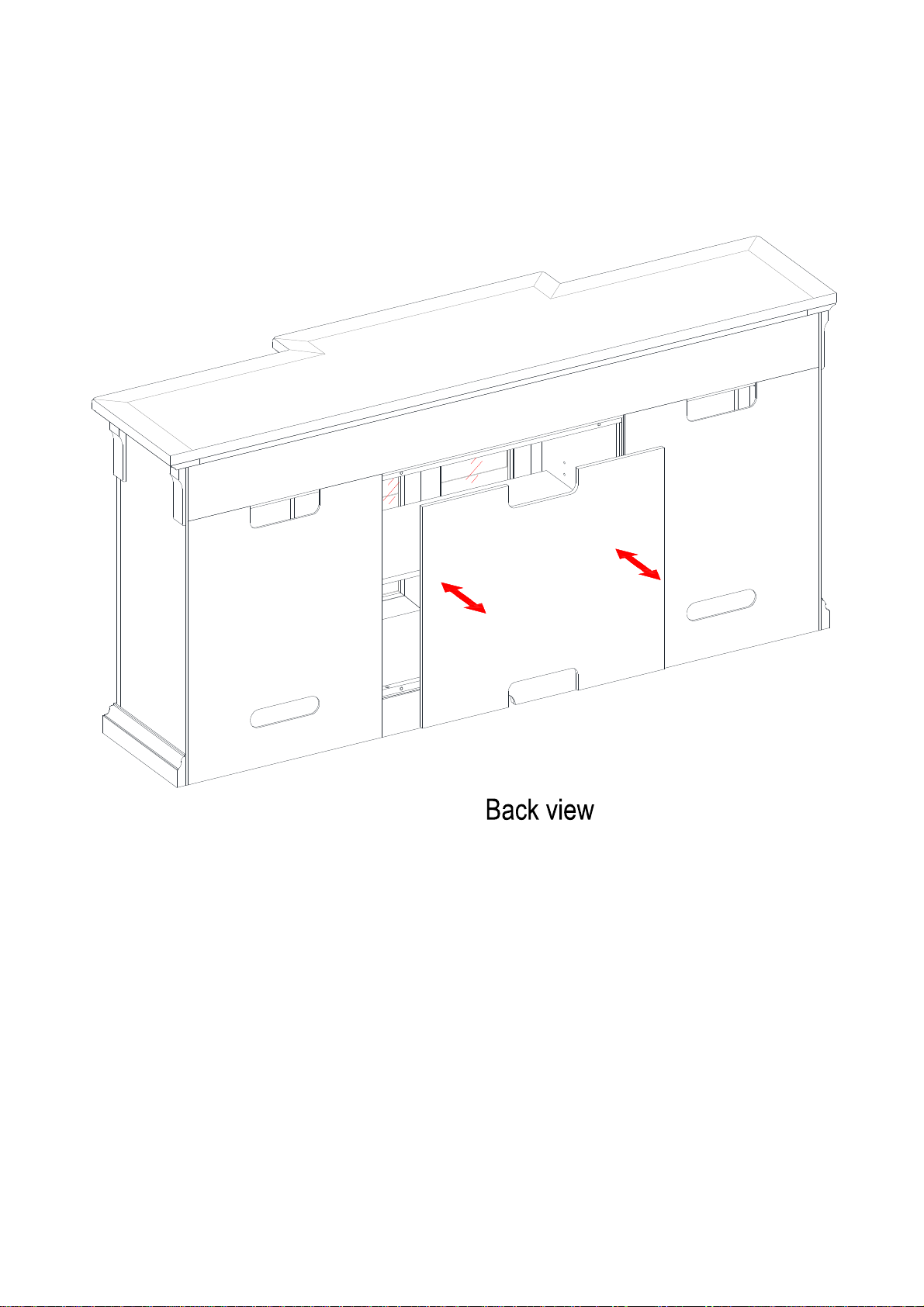

4. The vented rear panel is removable for easy access to audio and video component hook-up.
A

6
Assembly Instructions
Tools required: Phillips screwdriver, Mallet, Power Drill, and 3/8” Drill Bit.
5. Ask for assistance to position the Console (A) at the desired location against a wall.
6. In case of uneven floor, the Floor Levelers are provided at the front corners of the base. Open the outer door
and you will see a hole at each front corner of the base, use the enclosed Allen wrench to turn the leveler
and adjust the height of the unit, until the unit is level.
7. Now, follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to attach
the tip-over restraints to the unit and the wall, as shown in the illustration.
NOTE: Young children can be seriously injured by tipping furniture. You must install the
Tipping Restraint Hardware with the unit to prevent the unit from tipping, causing any accidents
or damage. The tipping restraints are intended only as a deterrent, they are not a substitute for
proper adult supervision. The tipping restraints are not earthquake restraints. If you wish to add
the extra security of earthquake restraints, they must be purchased and installed separately.
8. The console is now ready for use. Be sure to position your Flat Panel TV in the center of the console.
A

7
Care and Maintenance
Use a soft, clean cloth that will not scratch the surface when dusting.
Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.
Using solvents of any kind on your furniture may damage the finish.
Never use water to clean your furniture as it may cause damage to the finish.
Always use coasters under beverage glasses and flowerpots.
Liquid spills should be removed immediately. Using a soft clean cloth, blot the spill gently. Avoid rubbing.
Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may create
spotting within the furniture finish.
In the event that your furniture is stained or otherwise damaged during use, we recommend that you call a
professional to repair your furniture.
Check bolts/nuts periodically and tighten them if necessary.
Further advice about wood furniture care
It is best to keep your furniture in a climate-controlled environment. Extreme temperature and humidity
changes can cause fading, warping, shrinking and splitting of wood. It is advised to keep furniture away from
direct sunlight as sun may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and helpful
tips will enhance your furniture as it ages.
A Touch-up Pen has been provided to repair any small nicks or scratches that may occur during
assembly or shipping.
We hope you enjoy your purchase for many years.
Thank you for purchasing!

ESTE INSTRUCTIVO CONTIENE INFORMACIÓN IMPORTANTE DE SEGURIDAD.
POR FAVOR LEA Y MANTENGA EL INSTRUCTIVO PARA USO FUTURO.
Fecha 2016-05-09 Rev. 0001-A Fábrica: DOHEFU
Consola para televisión de 75" Hendricks
Serie # HEN75C
ENSAMBLE REQUERIDO POR ADULTO
Si tiene alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne este producto a
la tienda donde lo compró. Por favor llame a nuestro departamento de ayuda al cliente teniendo su
instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:
866-942-5362
Hora Estandar del Pacífico: 8:30 a.m. - 4:30 p.m. de Lunes a Viernes
O visite nuestra página de Internet 24 horas al dia, 7 días a la semana para asistencia
www.whalenstyle.com
O mande un correo eléctronico a [e-mail]
LOTE NÚMERO:
FECHA DE COMPRA
:
/
/

2
GARANTIA DE CALIDAD
Nosotros estamos seguros que Usted se encontrará feliz con la compra de esté producto de Whalen
Furniture.
Si este producto tiene algun defecto de ensamblado o material o si tiene alguna falla en uso normal,
Nosotros lo repararemos o lo re-emplazaremos hasta por un año a partir de la fecha de compra. Todo
producto de Whalen Furniture es diseñado para alcanzar sus espectativas más altas. Nosotros le
garantizamos que inmediatamente podrá ver el valor de nuestra mercancia de la más alta calidad.
Está garantia le proporciona derechos legales especificos y talvez tenga otros derechos que varian de
Estado a Estado.
Servicio al Cliente: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Lunes a Viernes
www.whalenstyle.com
FABRICANTE: Whalen Furniture Manufacturing
CATALOGO: Consola para televisión de 75" Hendricks (HEN75C)
HECHO EN CHINA

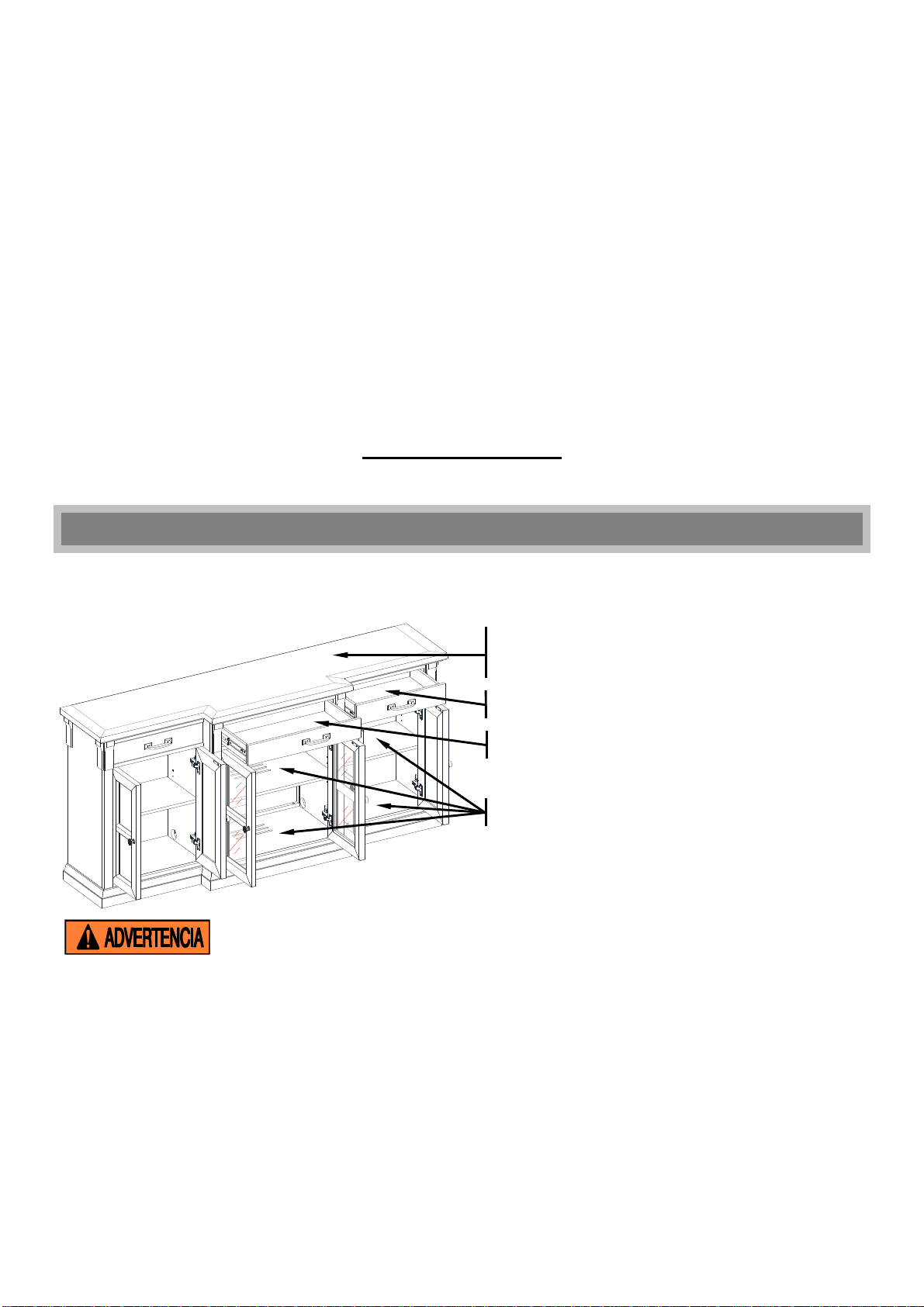

MÁXIMA CARGA 50 lb. (22.6 kg)
PARA LA MAYORIA DE TV’s DE 80”
PANTALLA PLANA
MÁXIMA CARGA
135 lb. (61.2 kg)
MAX
IM
A CARGA RECOMENDADA
ESTA UNIDAD NO DEBE UTILIZARSE CON TELEVISIONES CRT O DE TUBO.
UTILIZARSE ÚNICAMENTE CON TELEVISIONES DE PANTALLA PLANA Y EQUIPO DE
AUDIO/VIDEO QUE TENGAN LA MEDIDA/PESO RECOMENDADO. NUNCA UTILIZAR CON
TELEVISIONES MÁS GRANDES/PESADAS DE LAS RECOMENDADAS PARA EVITAR
INESTABILIDAD. PARA EVITAR INESTABILIDAD COLOQUE EN EL CENTRO DE LA UNIDAD; LA
BASE DE LA TELEVISIÓN DEBE DE REPOSAR SOBRE LA SUPERFICIE DE SOPORTE DE LA
UNIDAD SIN REBASAR LAS ORILLAS. TELEVISIONES DE PANTALLA PLANA COLOCADAS
INAPROPIADAMENTE, O TELEVISIONES DE PANTALLA PLANA INCLUYENDO EQUIPO QUE
SOBREPASA LAS MEDIDAS Y PESOS RECOMENDADOS PUEDEN CAERSE Y/O ROMPER LA
UNIDAD, CAUSANDO POSIBLES DAÑOS O LESIONES.
MÁXIMA CARGA 20 lb. (9.1 kg)
MÁXIMA CARGA 30 lb. (13.6 kg)

3
Partes y lista de material de ferretería.
Por favor, lea completamente las instrucciones y verifique que todas las partes y material de ferretería
enumerados están presentes antes de comenzar el ensamble.
A- Consola para TV (1)
B- Repisa ajustable pequeña (2) C- Repisa ajustable grande (1 )
(Pre-instalado) (Pre-instalado)
Llave Allen (1) Plumón de retoque (1) Juego de restricción de movimiento (2)
(Incluidos en la bolsa de plástico)
Herramineta requerida: Llave Allen (proveido) y desarmador estrella (no proveido).

4
Instrucciones de ensamble
1. Desempacar la unidad y checar que este todo el herraje incluido en la lista.
2. Con la ayuda de un asistente, quitar la consola de TV (A) de la caja y colóquelo cerca de la ubicación de la
instalación final.
3. Las repisas ajustables (B y C) son pre-instaladas para el envío. Si la posición no es de su agrado, tendrá que
cambiar la posición siguiendo los pasos a continuación.
a. Mira debajo de cada repisa (B y C), y localizar los tornillos para madera que tienen los soportes de
repisa atornillados a la repisa.
b. Retire los tornillos para madera de cada soporte con un destornillador estrella.
c. Quite la repisa (B o C) desde la consola.
d. Retire los soportes para repisa de la consola y volver a colocar en la posición deseada. Asegúrese de
colocar los soportes en el mismo nivel, para que la repisa no quede inclinada.
e. Coloque la repisa (B o C) de nuevo en el recién reubicado soporte para repisa.
f. Con el destornillador estrella, vuelva a instalar los tornillos para madera a través de los soportes para
repisa y en la misma.
B
B
C
A
B/C
B/C

5
Instrucciones de ensamble

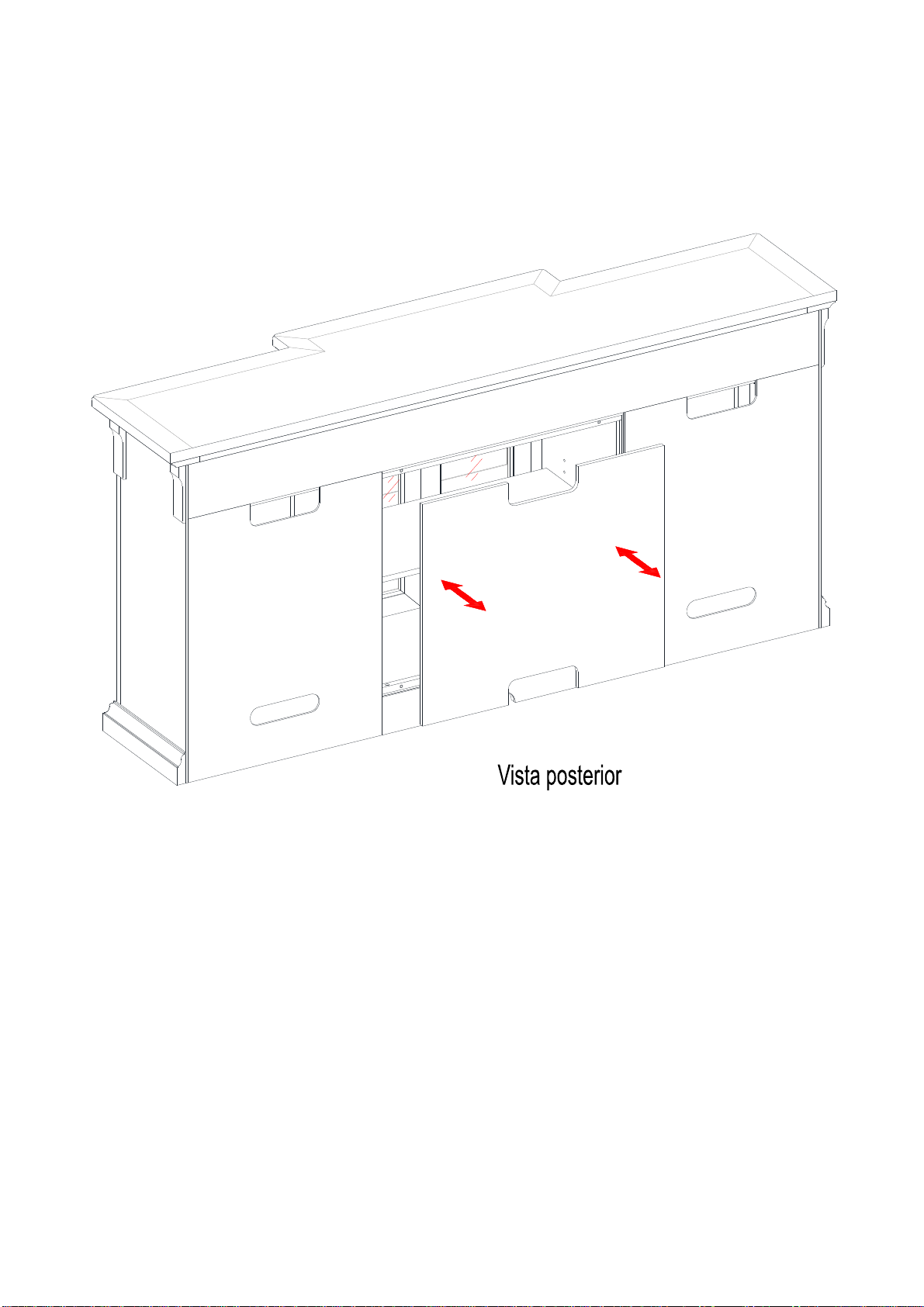

4. El panel trasero ventilado es desmontable para facilitar el acceso a los componentes de audio y video en
circuito.
A

6
Instrucciones de ensamble
Herramienta requerida: desarmador estrella, mazo, taladro, y broca de 3/8”.
5. Pida ayuda para posicionar la consola (A) en la locación deseada contra la pared.
6. En caso de irregularidades del suelo, los niveladores de piso se encuentran en las esquinas frentales de la
base. Abra la puerta exterior y verás un agujero en cada esquina frontal de la base, utilice la llave Allen
suministrada para girar el nivelador y ajustar la altura de la unidad, hasta que la unidad esté nivelada.
7. Ahora, siga las instrucciones impresas en la bolsa de plástico que contiene el juego de restricción de vuelco
para conectar los dispositivos de retención para la unidad y la pared, como se muestra en la ilustración.
NOTA: Los niños pequeños pueden resultar gravemente heridos por los muebles de inflexión. Debe
instalar el juego de restricción de vuelco en la unidad para evitar que la unidad se caiga, causando
accidentes o daños. Las restricciones de vuelco están diseñadas únicamente como un elemento de
disuasión, no son un sustituto de la supervisión de un adulto. Las restricciones de inflexión no son
restricciones del terremoto. Si desea añadir la seguridad adicional de las restricciones del terremoto, hay
que comprar e instalar por separado .
8. La consola ya está lista para su uso. Asegúrese de colocar el televisor de pantalla plana en el centro de la consola.
A

7
Mantenimiento y Cuidados
Use una toalla suave y limpia para evitar daños y rayaduras.
No es necesario usar pulidores para muebles. Si decide utilizar pulidores, hacer primero una
prueba en un área discreta.
Usar solventes de cualquier tipo puede dañar el acabado del mueble.
Nunca use agua para limpiar la unidad, ya que puede dañar el acabado.
Siempre utilice protección debajo de los vasos y de los floreros.
Líquidos derramados deben limpiarse inmediatamente, con una toalla suave evitando tallar.
Siempre utilice protectores en caso de poner cosas calientes. El calor puede provocar una reacción
química en el acabado y dañarlo.
En caso que su unidad sea manchada durante el uso le recomendamos hablar a un profesional para
que le ayude.
Revisar los pernos y tornillos periódicamente y ajustarlos en caso que sea necesario.
Más recomendaciones para el cuidado de su Mueble
Es lo mejor mantener la unidad en una area de clima controlado. Temperatura extrema y cambios de
humedad pueden causar cambios como partes pandas, molduras que se contraigan o que la madera se
raje. Es recommendable mantener la unidad lejos del sol directo ya que puede dañar el terminado.
Cuidados adecuados y limpieza pueden extender la vida útil de su unidad. Siga estas recomendaciones
y mantendra su mueble en buenas condiciones de uso por muchos años.
Un plumón de retoque se ha proporcionado para reparar cualquier pequeñas muescas o arañazos que
pueden producirse durante el ensamble o el envío.
Esperamos que disfrute su mueble por muchos años.
¡Gracias por su compra!
